Začněte s IDEA StatiCa Connection pro rychlý návrh a posouzení ocelových spojů. Ukážeme vám, jak vytvořit model jednoduchého ocelového styčníku a jak získat výsledky a protokol během minuty.

1 Zahájení nového projektu

Spustíme aplikaci IDEA StatiCa Connection (stáhněte si nejnovější verzi). V hlavním okně IDEA StatiCa Launcher otevřete aplikaci Connection a definujte nový projekt.

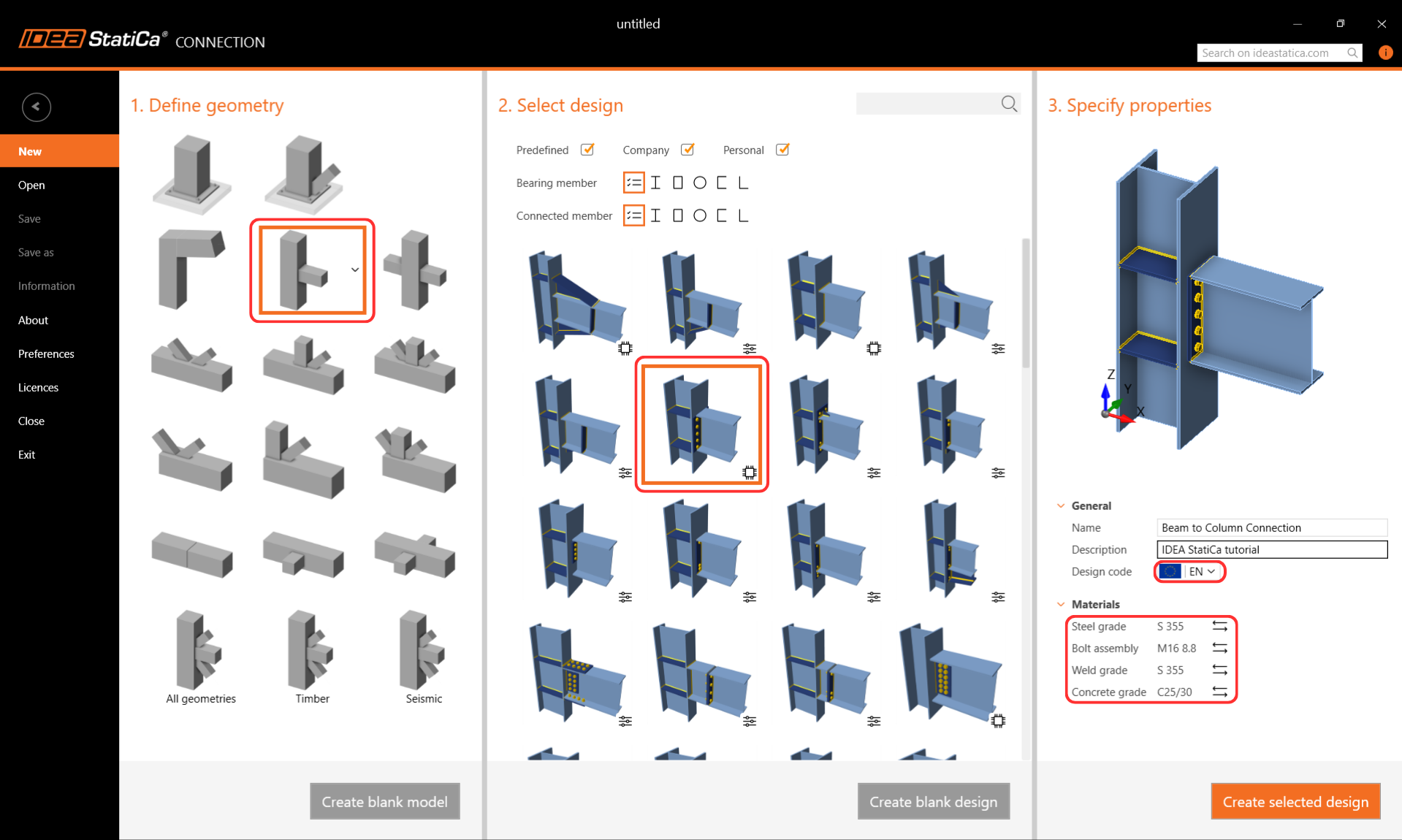

Jako první krok najdete požadované připojení ve výchozích šablonách. Vyberte tvar v 1. Definovat geometrii a typ posouzení v části 2. Vybrat návrh.

V části 3. Zadat vlastnosti můžete pojmenovat svůj projekt, definovat materiály – ocel třídy S355 a třída šroubu M16 8.8, a návrhovou normu – Eurokód (EN). Materiály vytvořeného projektu můžete později změnit, ale návrhovou normu již změnit nelze.

Poznámka: Pokud nenajdete vhodnou šablonu, můžete začít s projektem pouze s prvky výběrem možnosti Vytvořit prázdný návrh nebo se zcela prázdným projektem výběrem možnosti Vytvořit prázdný model.

Na základě vybrané šablony byl vytvořen nový projekt. Na horním liště najdete různé karty, které vás provedou celým pracovním postupem – od návrhu až po protokol. Chcete-li ovládat model ve 3D scéně, použijte prostřední tlačítko myši spolu s klávesou klávesu Ctrl a ikony ovládacích prvků pohledu.

Začínáte v záložce Návrh, zde stačí sledovat "strom položek" ve 3D scéně.

V části Prvky můžete upravit parametry připojovaných konstrukčních prvků (například jejich orientaci, průřez, materiál, typ geometrie atd.). Ponechte parametry nastavené ze šablony.

Přečtěte si více o typu geometrie Ukončený a Průběžný a o nosném prvku v článku Rovnováha a nosný prvek.
Přečtěte si více o typu modelu v části Jak připojit prut pomocí jednoho šroubu (Typ modelu).
Přečtěte si více o možnosti Síly v v článku Jak zadat správnou polohu zatížení (Síly v).

V části Účinky zatížení definujete vnitřní síly v uzlu spoje pro každý prut. Je důležité udržovat definovaná zatížení v rovnováze. Ponechte vnitřní síly vložené šablonou.

V části Operace definujete návrh přípoje. Pomocí vybrané parametrické šablony můžete upravovat vlastnosti svého návrhu přímo v záložce Operace .

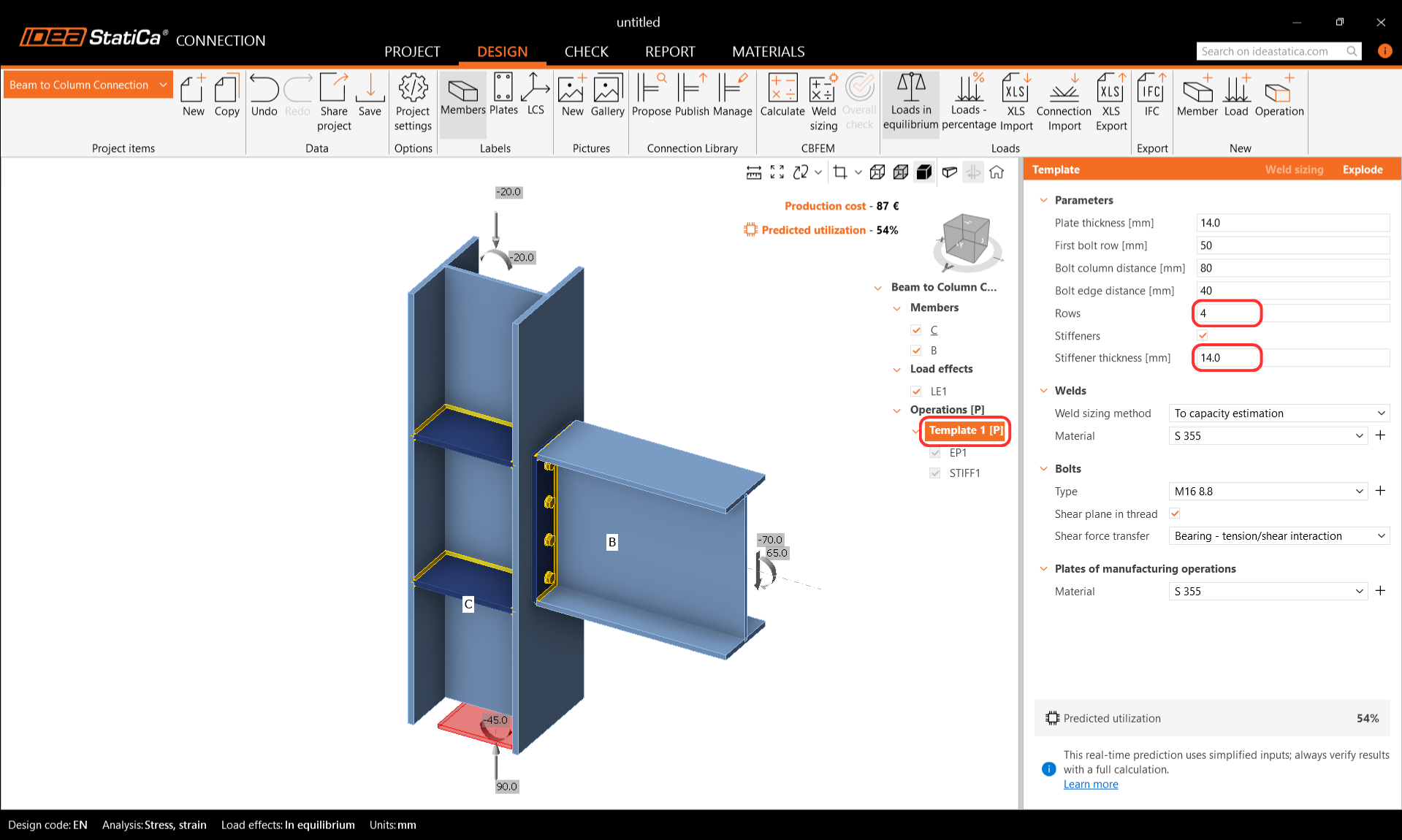

Změňte počet šroubů na 4 v parametru Horní řady a tloušťku výztuhy na 14 mm v parametru Výztuhy .

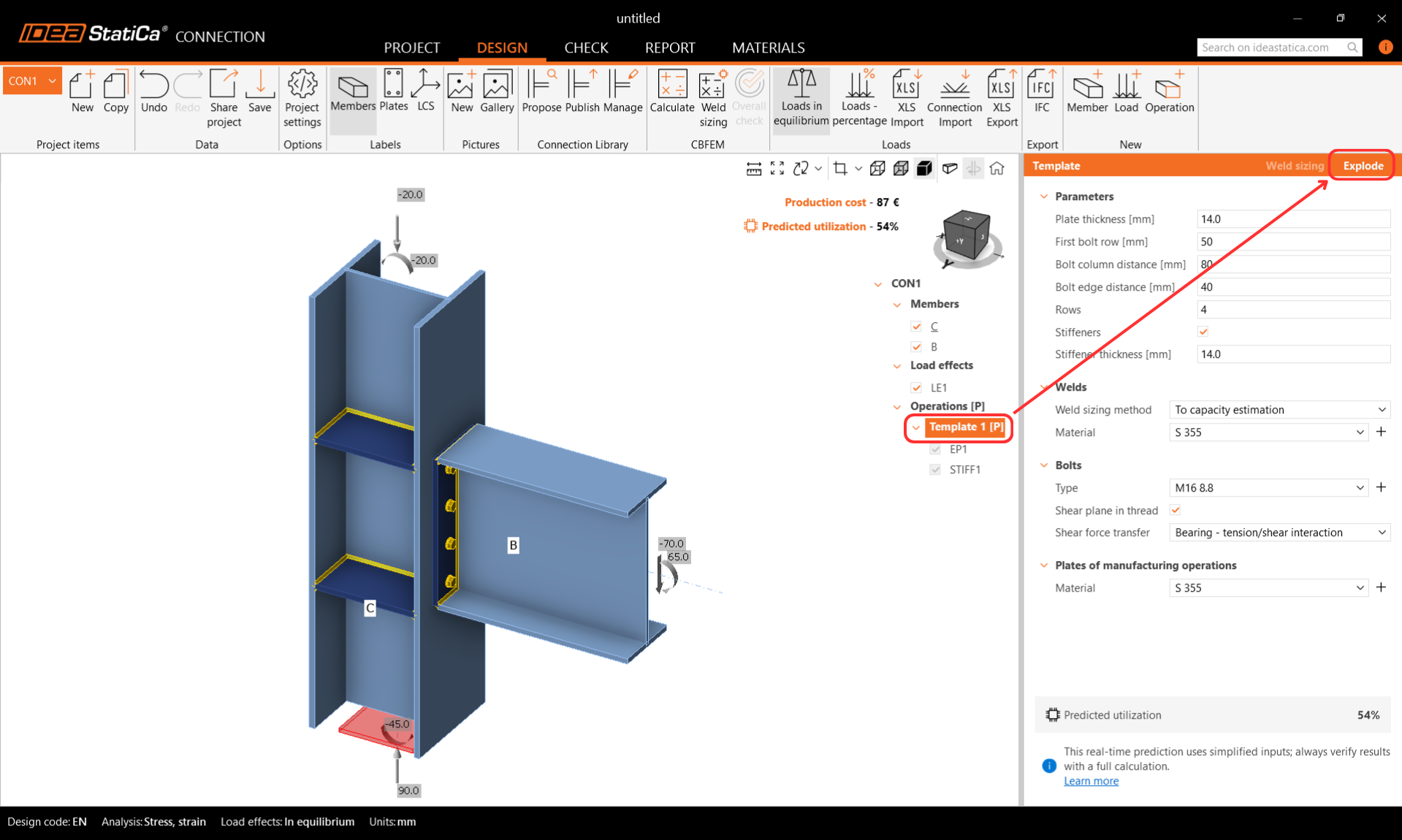

Poznámka: Výrobní operace v parametrické šabloně jsou skryté a deaktivované pro úpravy. Pokud chcete místo toho pracovat s vlastnostmi výrobních operací, můžete parametrickou šablonu rozložit.

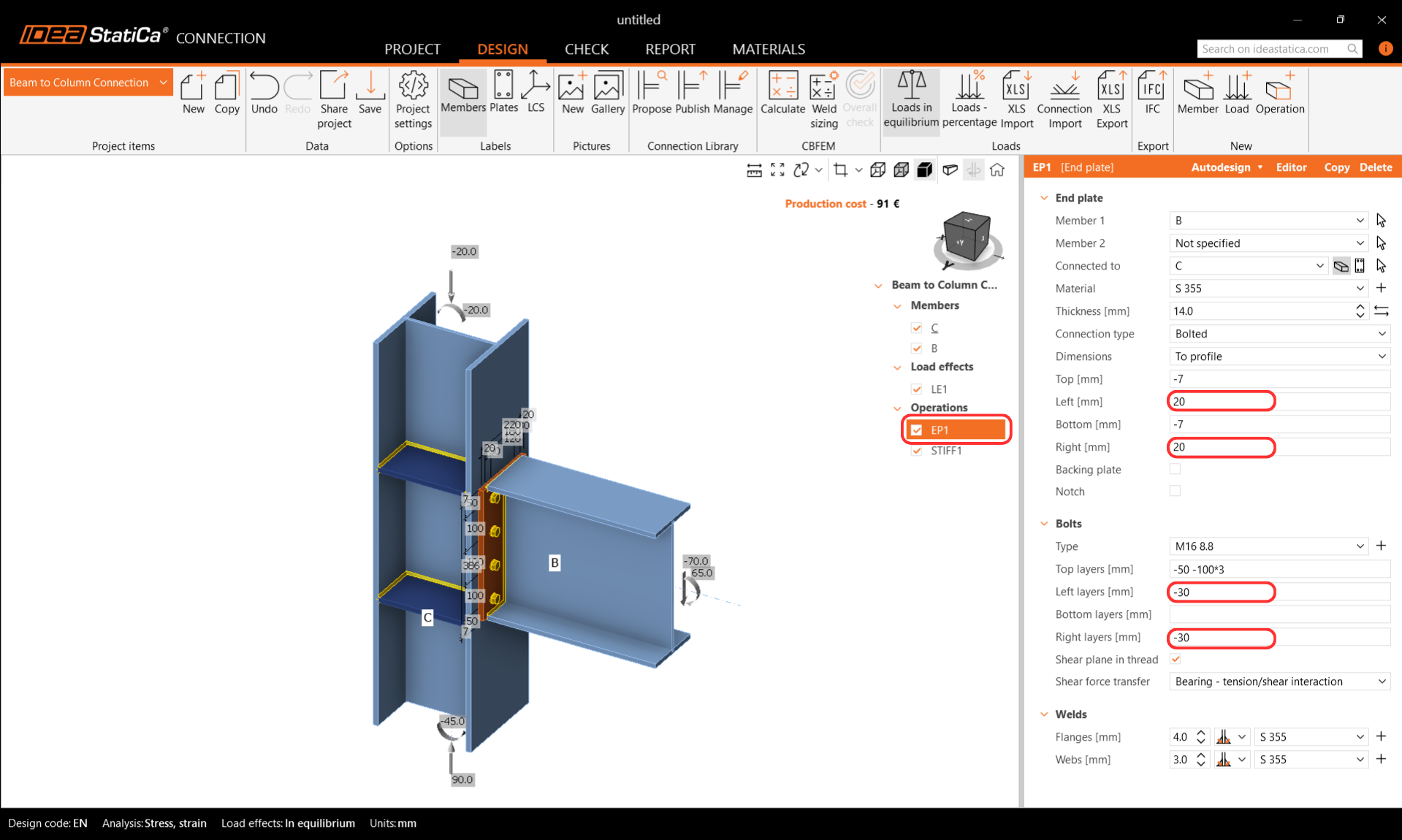

Poté můžete upravit a odstranit každou výrobní operaci samostatně, abyste dosáhli jiné sestavy spoje. Vždy můžete také přidat novou výrobní operaci.

2 Získání výsledků a normové posouzení

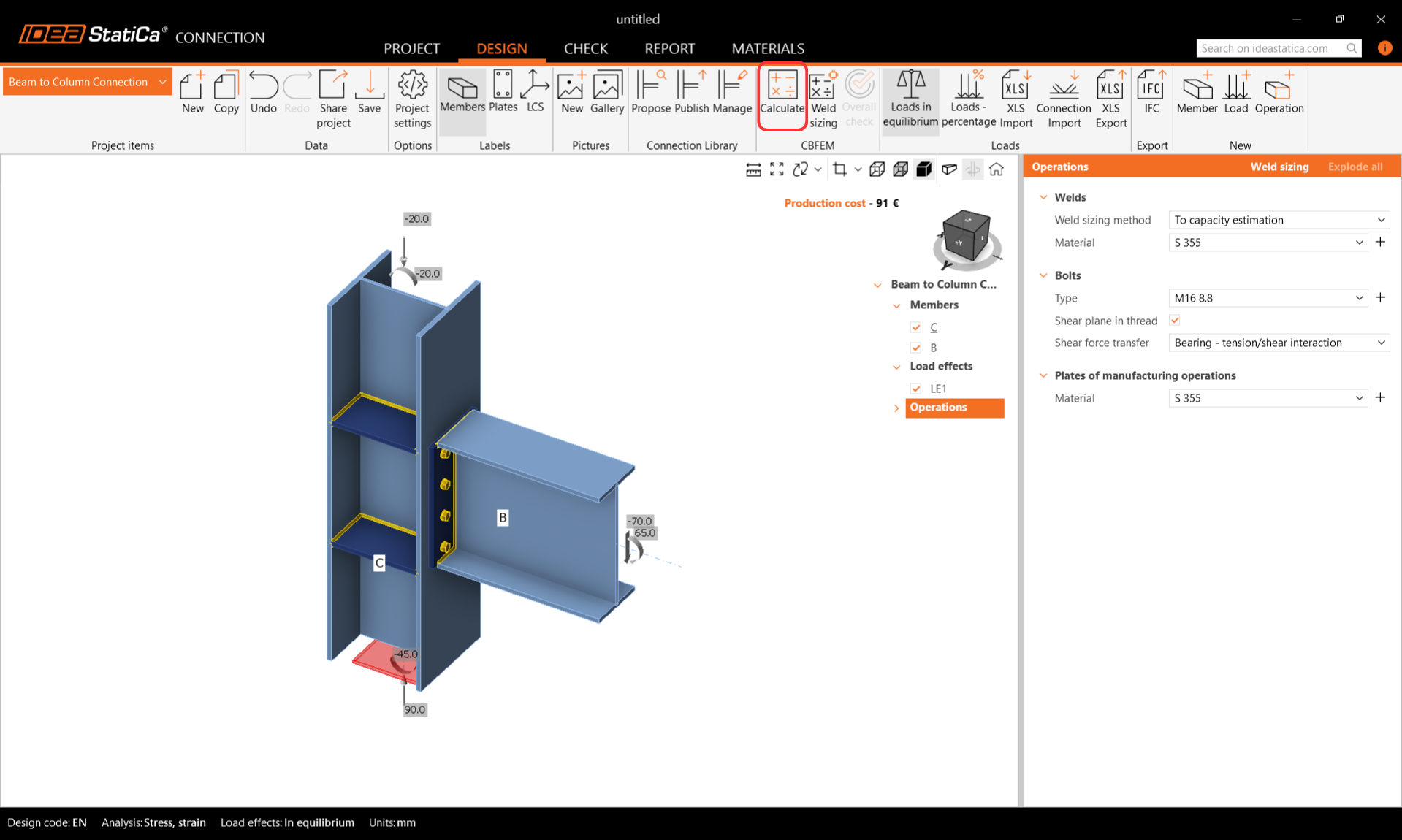

Chcete-li spustit výpočet a normové posouzení, stiskněte tlačítko Výpočet na horní liště.

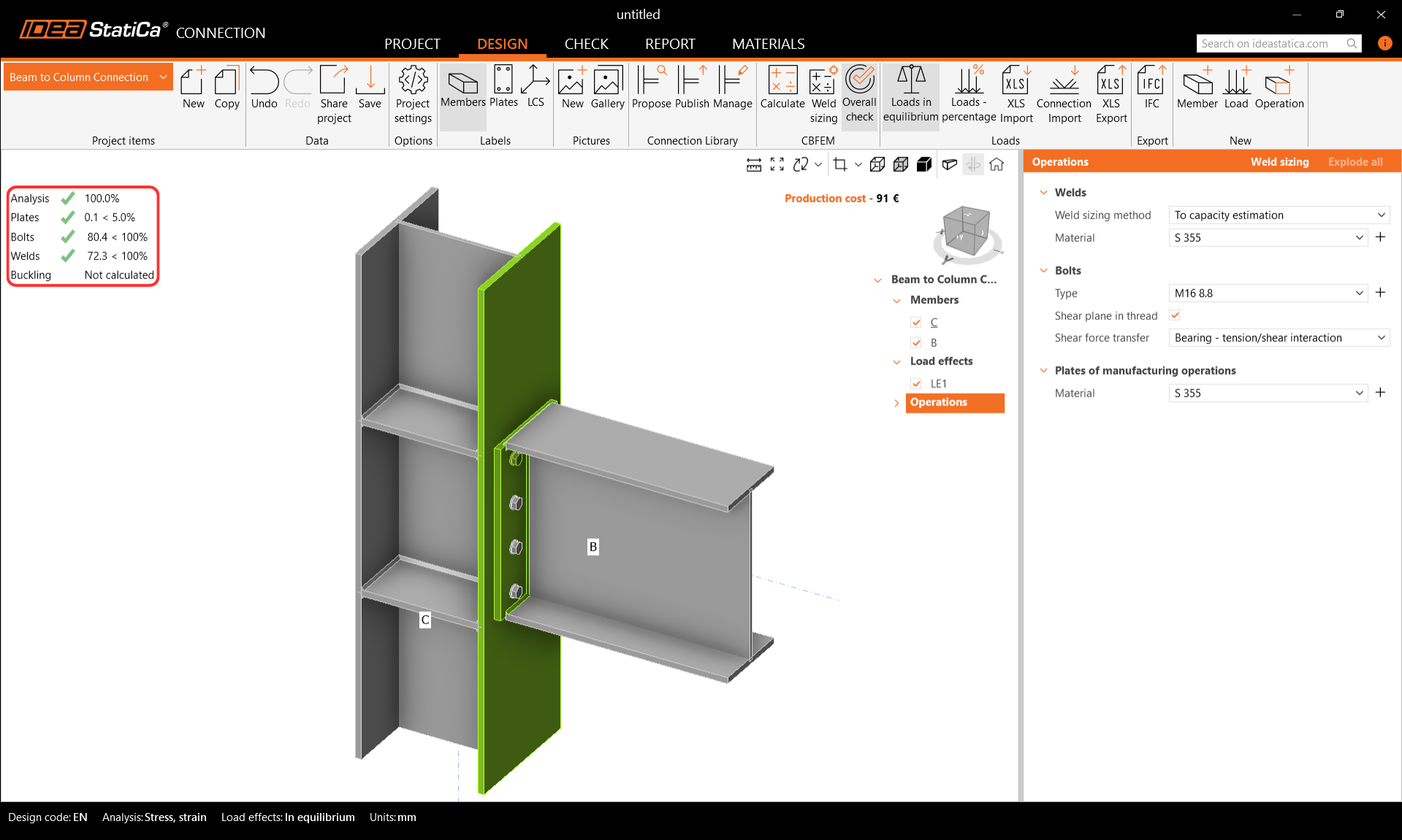

Téměř okamžitě se zobrazí celkové výsledky ukazující úroveň využití jednotlivých typů komponent (šedá pro využití pod 60 %, zelená pro 60–95 %, oranžová pro 95–100 % a červená pro využití nad 100 %, tj. pro selhávající komponenty).

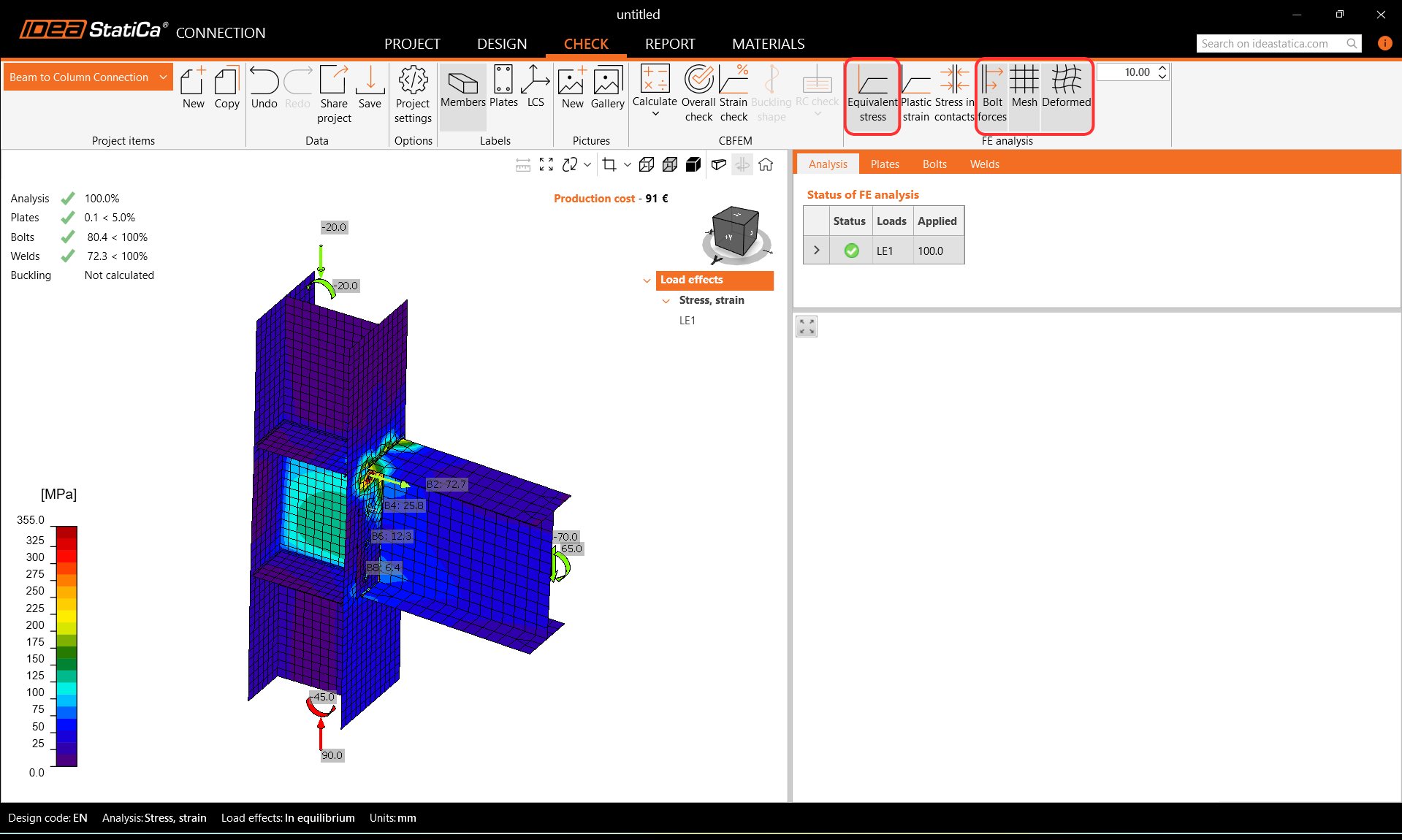

Chcete-li zobrazit podrobné výsledky, přejděte na kartu Posudek. Výsledky analýzy Napětí, přetvoření si můžete prohlédnout a sledovat chování styčníku pomocí příkazů na pásu karet – zapněte zobrazení Ekvivalentní napětí a poté Síť, Deformovaný tvar a Síly ve šroubech (tahové síly ve šroubech).

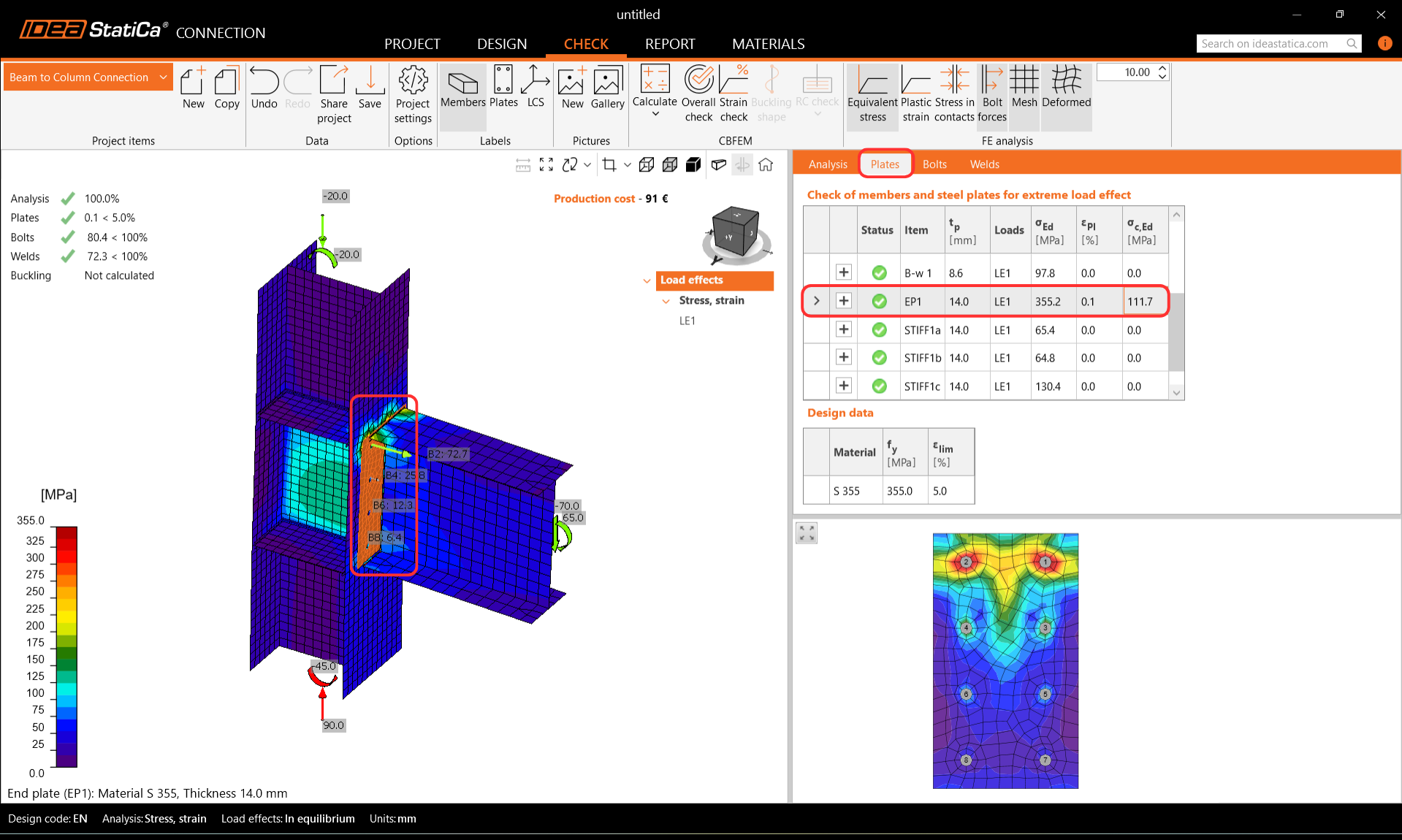

Když vyberete čelní desku ve 3D scéně, zobrazí se karta Plechy. Plech je zvýrazněn v tabulce a zobrazen na 2D obrazovce pod tabulkou.

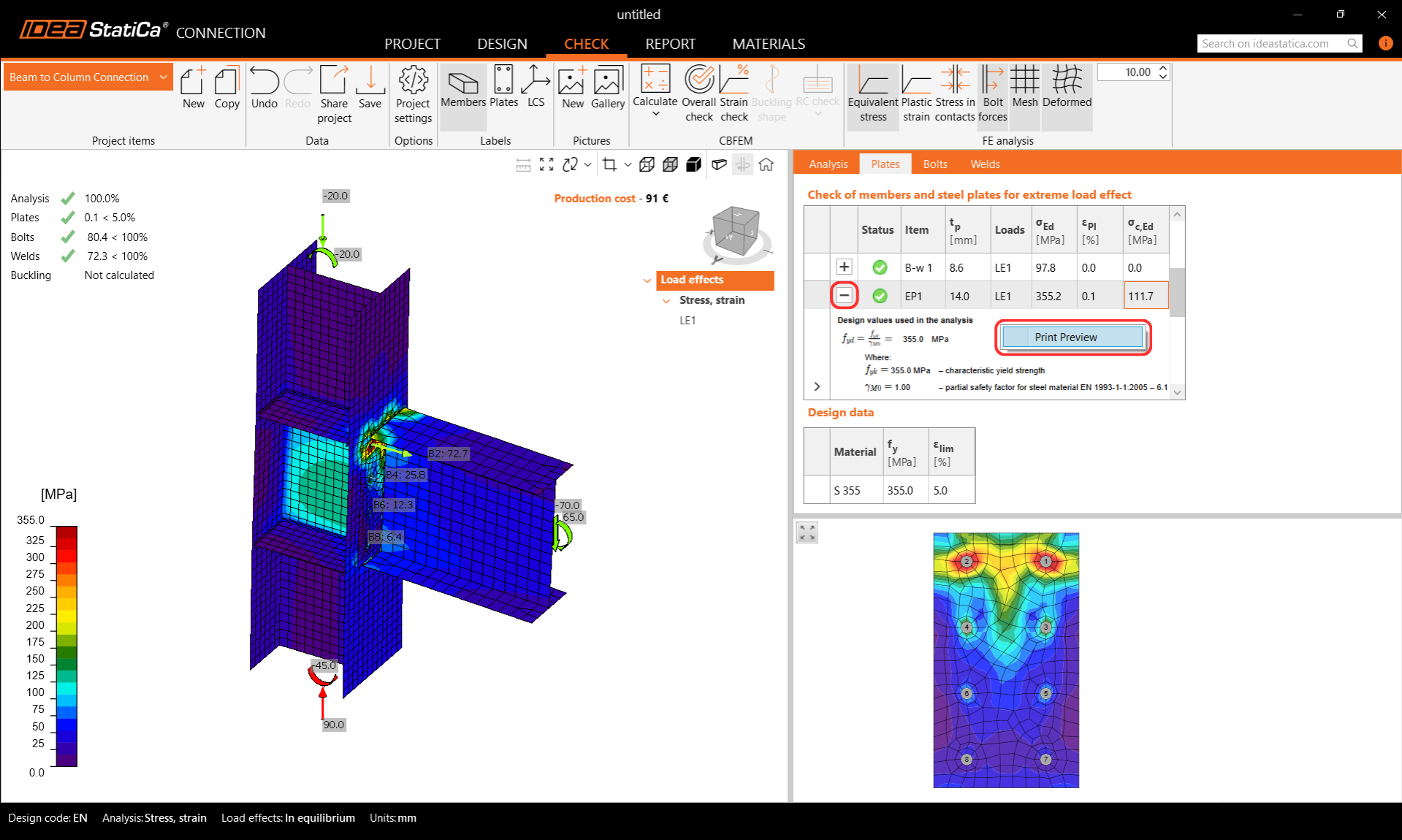

Kromě čtení hlavních výsledků ve zvýrazněném řádku na kartě můžete kliknutím na tlačítko "+" zobrazit vzorce vstupující do normového posouzení. Zvětšete posudky pomocí Náhledu tisku pomocí kliknutí pravým tlačítkem.

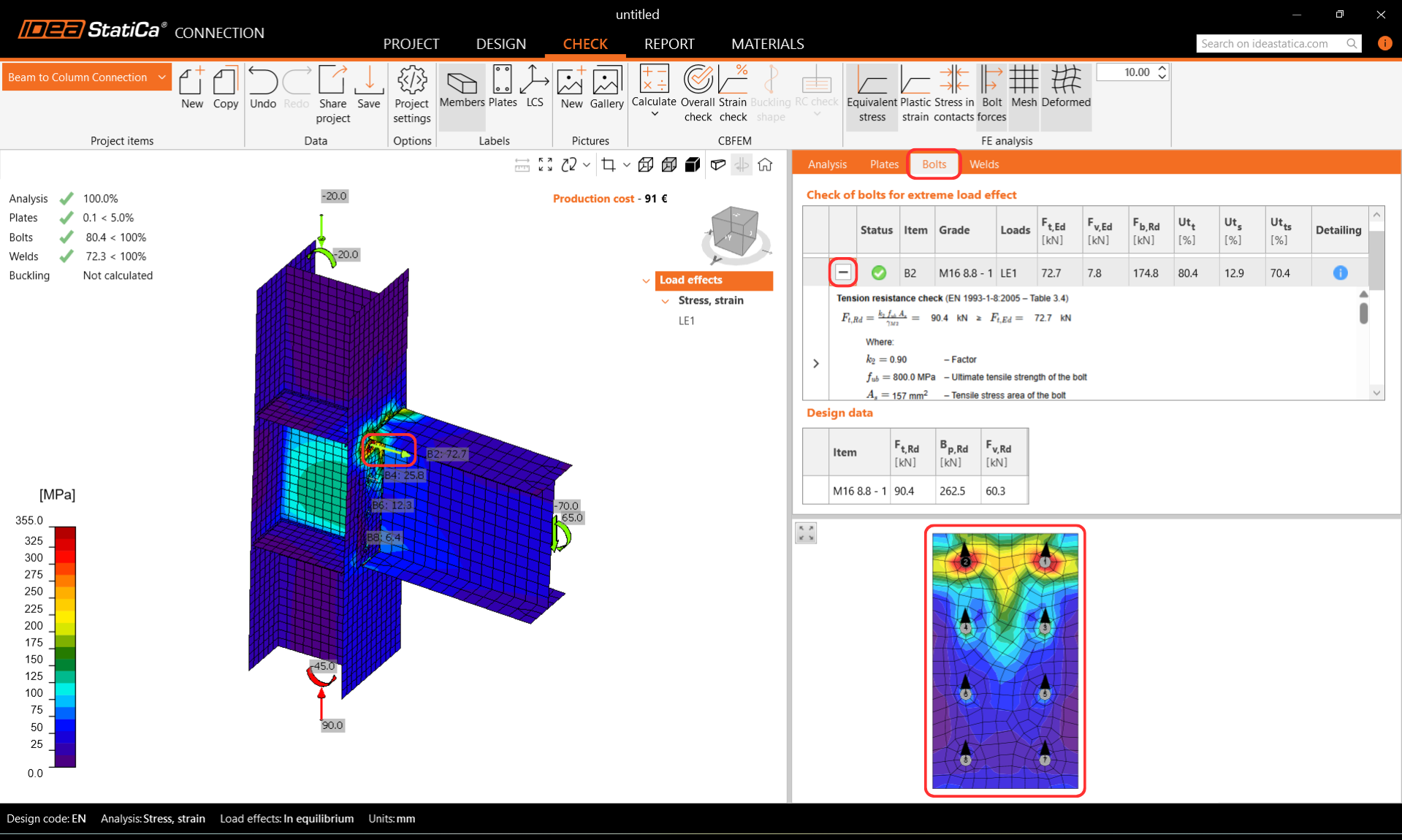

Pokud kliknete na šroub nebo sílu ve šroubu ve 3D okně, zobrazí se také karta Šrouby. Směry smykových sil ve šroubech můžete vidět na 2D obrazovce pod tabulkou a vzorce si můžete přečíst pomocí tlačítka "+".

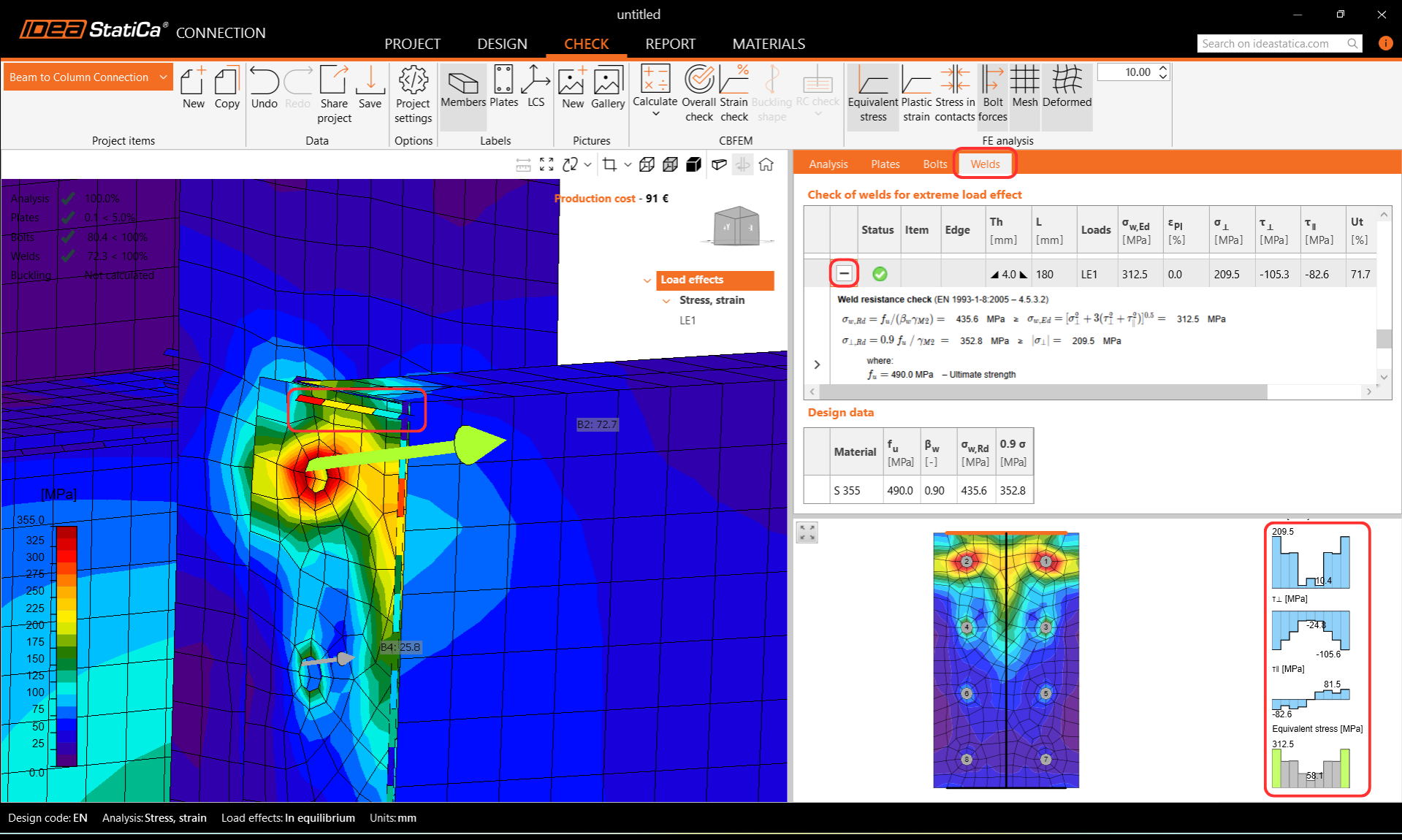

Stejná logika funguje pro svary na kartě Svary. Svary mají své vlastní prvky sítě a jakmile jsou vybrány, diagramy napětí se zobrazí na 2D obrazovce pod záložkou. Vzorce vstupující do normového posouzení lze opět procházet pomocí tlačítka "+".

3 Tisk protokolu

Po dokončení návrhu a normového posouzení můžete zprávu vytisknout na kartě Protokol. Protokol je plně přizpůsobitelný. Můžete například do protokolu přidat vzorce vstupující do posouzení pro každou komponentu přípoje výběrem ikony Vzorce, stejně jako výkaz materiálu. Po nastavení klikněte na tlačítko Generovat.

Zpráva se vygeneruje a vy ji můžete uložit ve formátu PDF nebo DOC (Microsoft Word) nebo ji rovnou vytisknout. Můžete také exportovat 3D IFC model, 2D výkresy plechů stisknutím tlačítka DXF a sdílet model přípoje v online Viewer (zde můžete také exportovat 3D DWG soubor).

Chcete-li upravit záhlaví protokolu, přejděte na kartu Projekt .

Zde můžete přidat název projektu, číslo, autora, popis, datum a poznámky k projektu s obrázky pro každou položku projektu (CON1) nebo všechny položky projektu najednou.
