MIDAS CIVIL NX BIM link pro návrh ocelových přípojů

Ocel

EN (Eurokód)

BIM link

midas Civil + Gen

Mosty

Tento článek je dostupný také v dalších jazycích:

V tomto podrobném tutoriálu se naučíte, jak navrhnout a posoudit ocelový styčník pomocí BIM propojení mezi MIDAS CIVIL NX a IDEA StatiCa Checkbot.

1 Aktivace

Od verze midas Civil NX 2024 a novější bylo přidáno API a díky této možnosti bylo vytvořeno propojení s IDEA Statica Checkbot.

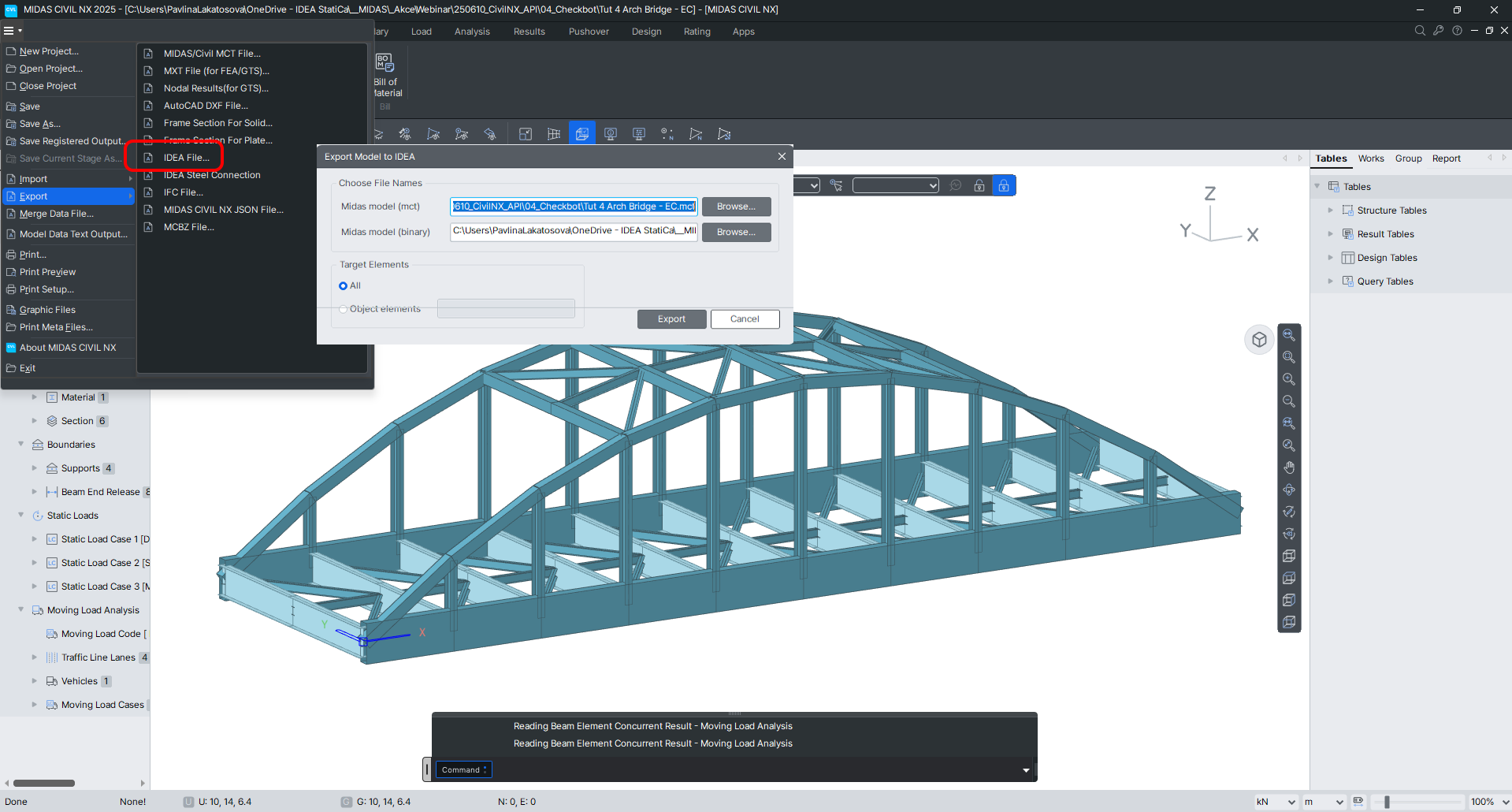

Na následujícím obrázku vidíte, jak propojení aktivovat.

Stiskněte tlačítko ANO, když nástroj Řízení uživatelských účtů požádá o povolení provádět změny ve vašem zařízení.

Nainstalujte si midas Civil NX BIM link.

Následně se na ploše objeví nová ikona.

Nyní spusťte midas Civil NX a otevřete nový nebo existující projekt.

Na pásu karet, na poslední kartě APPs, je API Settings, kde je uvedena základní adresa URL a klíč MAPI. Při prvním spuštění je klíč MAPI prázdný a je nutné jej vygenerovat kliknutím na tlačítko Refresh. Klíč MAPI je jedinečný pro každého uživatele a neměl by být sdílen s ostatními. Ke kopírování lze použít tlačítko Copy.

Připojte se k rozhraní API.

Rozhraní API je připojeno, když se karta změní na "Disconnect".

Otevřete IDEA to MIDAS CIVIL NX Integration Tool z plochy a vložte zkopírovanou Base URL a MAPI klíč z otevřeného projektu MIDAS CIVIL NX (1). Poté proveďte ověření (2) a připojte se k aplikaci Civil NX (3). Poté spusťte Checkbot (4).

Vyberte cestu k aktivnímu souboru MIDAS CIVIL NX a otevřete jej. Lze zvolit formáty souborů .mcb i .mcbz.

Vytvořte Nový projekt v Checkbotu.

Složka Checkbot je vytvořena ve stejné složce jako projekt MIDAS CIVIL NX.

Poté se otevře nový projekt. Checkbot je připojen k aplikaci Civil NX (viz pravý dolní roh aplikace).

2 Import do Checkbotu

Nejprve spusťte lineární analýzu v aplikaci Civil NX, abyste získali vnitřní síly.

Po analýze můžete importovat celý model. To provedete tak, že vyberete všechny prvky.

Klikněte na záložku Import přípojů .

Celá konstrukce byla importována.

Případně lze styčníky importovat jednen po druhém výběrem pouze jednoho nebo více uzlů. Styčníky stejné topologie jsou seřazeny do jednoho uspořádání nebo skupiny.

Více o pracovním postupu v Checkbotu najdete v článku Checkbot – hromadné BIM workflow.

3 Návrh styčníku

Vyberte styčník C2 (odpovídá číslu uzlu N2 v Civil NX) a klikněte na tlačítko Otevřít v horní liště.

Styčník se otevře v IDEA StatiCa Connection. Je potřeba vždy kontrolovat nevyvážené síly. Pokud jsou nulové, je zatížení styčníku v rovnováze. Jedná se o nezbytný krok pro kontrolu správnosti vašeho modelu.

Dále bude proven návrh styčníku přidáním příslušných operací. Nejprve použijte operaci Řez pro prvky M1 a M2.

Přidejte zružující plech doprostřed průřezu.

Poté aplikujte operaci Řez na všechny čtyři strany prvku M1.

Následovat bude řez prvku M11 se vzdáleností 30 mm.

Pro spojení horního pásu s prvkem M11 přidáme Výztužný prvek - U400.

Aplikujte operaci Řez na výztužný prvek SM1 podle obrázku a připojte jej k prvku M1.

Poslední operací je Skupina šroubů/kotev nebo kontakt, do které přidáme tři řady šroubů M22 8.8 .

5 Posudek

Spusťte analýzu. Získáte výsledky pro všechny komponenty, jako jsou plechy, svary a šrouby.

Podívejme se na ekvivalentní napětí na pleších se zobrazenou sítí konečných prvků a deformovaným tvarem.

6 Protokol

Dále přejděte na kartu Protokol. IDEA StatiCa nabízí plně přizpůsobitelný protokol, který lze vytisknout nebo uložit v editovatelném formátu.

Známá omezení

Prozatím je možný import pouze ocelových přípojů (ne betonové prvky).

Všechny uzly se importují jako styčníky.

Mezilehlé uzly se také importují jako styčníky.

Pouze lineární kombinace.

Midas Civil NX je výkonný nástroj pro výpočet obálek z pohyblivého zatížení nebo analýzu sedání. IDEA StatiCa Checkbot však s metodikou obálek z midas Civil NX neumí pracovat. Pokud chcete provést normové kombinace s uvážením pohyblivého zatížení, je nezbytné vytvořit lineární zatěžovací stav z analýzy pohyblivého zatížení.

Lineární zatěžovací stav pro uzel 16 a maximální ohybový moment My na prutu 24 byl vybrán pro vlastní kombinaci LCB1 uloženou v midas Civil NX a také v IDEA StatiCa Connection.

Importují se pouze vypočtené vnitřní síly, uzlová zatížení se neimportují.

Toto omezení by mohlo způsobit nevyvážené síly ve styčníku v důsledku zatížení uzlů zadávaných přímo do uzlu, které přímo nevytváří vnitřní síly na prutech.
