Chapa de ligação horizontal viga-coluna-escora (AISC)

Este artigo também está disponível em:
Traduzido por IA a partir do inglês
Aprenda a utilizar o IDEA StatiCa Connection para projetar e efetuar a verificação normativa de uma ligação de aço estrutural; o exemplo apresentado é uma chapa de ligação horizontal viga-coluna-escora.

1 Novo projeto

Para começar, inicie o IDEA StatiCa e selecione a aplicação Connection. Crie um novo projeto selecionando o modelo inicial mais próximo do projeto pretendido, preenchendo o nome e escolhendo o código de dimensionamento e as propriedades de material predefinidas – A992.

inline image in article

Uma vez que este projeto segue o código AISC, prossiga utilizando unidades imperiais (consulte Como alterar o sistema de unidades).

2 Geometria

Uma coluna e uma viga com ligação de corte foram automaticamente adicionadas ao projeto.

inline image in article

Primeiro, altere a secção transversal da coluna. A nova secção transversal é W12x96.

inline image in article

De seguida, altere a secção transversal da viga. A nova secção transversal é W10x45.

inline image in article

Em seguida, adicione dois novos elementos.

inline image in article

Altere as secções transversais dos dois novos elementos. Para M3, a nova secção transversal é W12x45. Para M4, a nova secção transversal é uma secção em T obtida a partir de um W12x40.

inline image in article
inline image in article

Ajuste os parâmetros de posição de M3 e M4. As suas direções e alinhamento serão atualizados de modo a que a geometria completa possa ser definida.

inline image in article
inline image in article

3 Efeitos das ações

Remova os efeitos das ações predefinidos presentes no modelo.

inline image in article

Desative Cargas em equilíbrio e introduza os novos valores de esforços internos na tabela. Podem ser adicionados mais casos de carga.

inline image in article

4 Dimensionamento

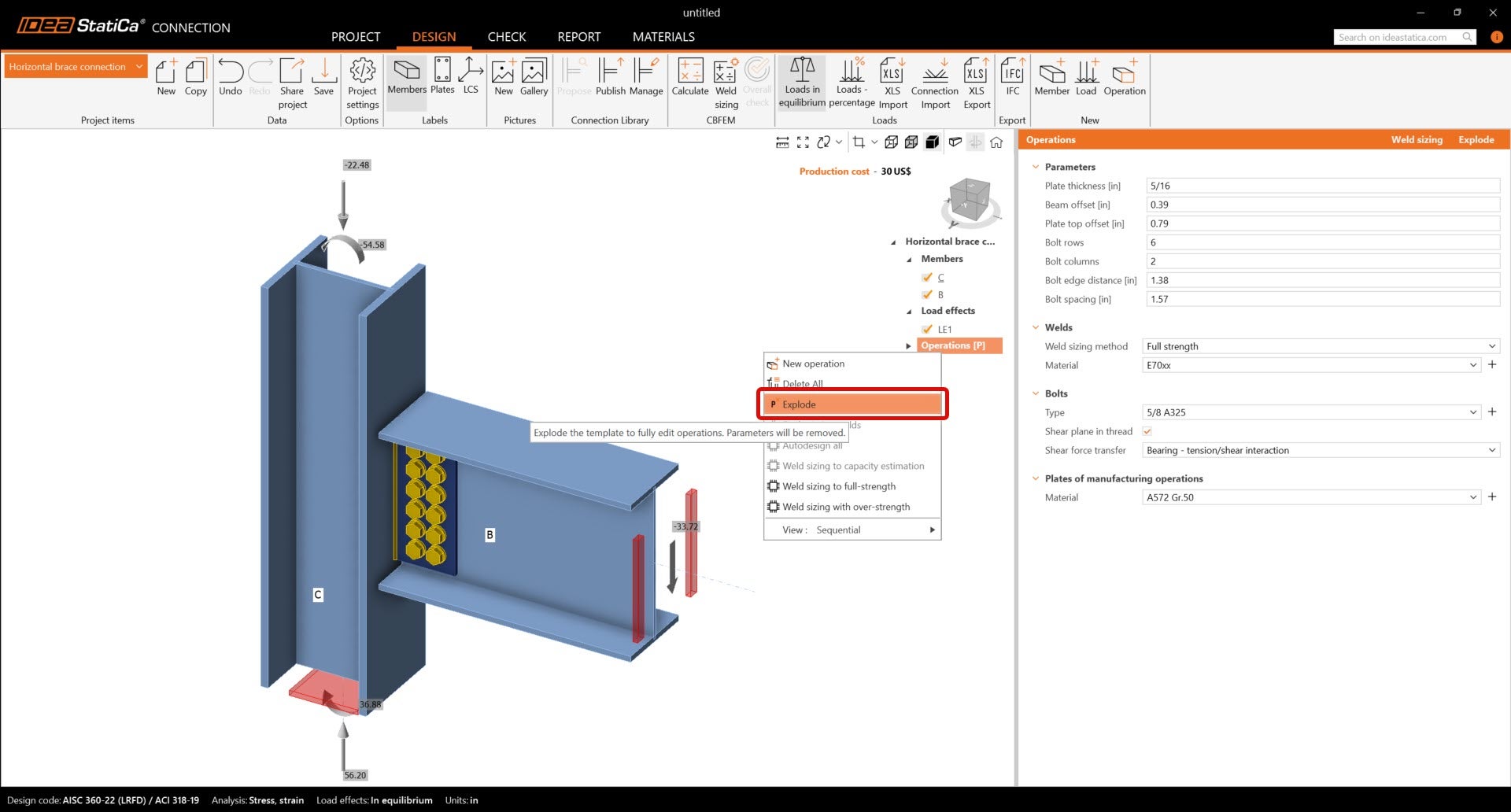

Antes de modelar a ligação, certifique-se de que "Explode" o modelo paramétrico. Clique com o botão direito do rato na etiqueta Operations (P) e selecione "Explode" conforme indicado abaixo.

inline image in article

A operação de fabrico Fin plate já foi criada. Basta atualizar algumas das suas propriedades.

inline image in article
inline image in article

Clique com o botão direito do rato na operação FP1 e copie a operação; em seguida, atualize as seguintes propriedades de modo a que esta se relacione com o elemento M3.

inline image in article
inline image in article

Agora, adicione a operação Gusset plate.

inline image in article

E redefina as suas propriedades.

inline image in article

Vamos começar a editar a chapa de ligação. Primeiro, no editor, o canto no extremo dos parafusos será removido.

inline image in article

De seguida, será criado um corte mais complexo na chapa de ligação utilizando uma combinação de operações. Comece com a operação Negative volume para que a abertura complexa possa ser criada.

inline image in article

Atualize a secção transversal do volume negativo. Utilizando a opção CF general shape, é possível criar uma secção transversal com base num ficheiro .dxf ou através de coordenadas de pontos. Neste tutorial, serão utilizadas coordenadas de pontos.

inline image in article

Ajuste a localização do volume negativo. Utilizar um elemento como origem em vez do nó permite ao utilizador usar elementos como referências em vez de ter de introduzir coordenadas manualmente.

inline image in article

De seguida, utilizando uma operação Cut of plate, o utilizador poderá cortar a chapa de ligação pelo volume negativo. Isto permitirá obter a forma final da chapa de ligação.

inline image in article

A chapa de ligação será agora ligada às vigas. Adicione uma nova operação Cleat e ajuste os seus parâmetros de modo a que esteja ligada ao elemento B.

inline image in article
inline image in article
inline image in article

De seguida, copie a operação de cantoneira de ligação e ajuste os parâmetros de modo a que a nova operação ligue a chapa de ligação ao elemento M3.

inline image in article
inline image in article

Conclua o dimensionamento com a operação Stiffener.

inline image in article

E defina as propriedades corretas de STIFF1.

inline image in article

Vamos verificar o dimensionamento final da junta.

inline image in article

5 Cálculo e Verificação

Inicie a análise clicando em Calculate no friso. O modelo de análise é gerado automaticamente, o cálculo baseado em CBFEM é executado e a verificação global é apresentada juntamente com os valores fundamentais dos resultados da verificação.

inline image in article

Aceda ao separador de visualização Check, e ative Equivalent stress e Mesh no friso para obter uma imagem completa do que está a acontecer na junta. Percorra os diferentes resultados para todos os componentes (chapas, parafusos & soldaduras).

inline image in article

6 Relatório

Por fim, aceda ao separador Report. O IDEA StatiCa oferece um relatório totalmente personalizável onde pode adicionar ou remover o nível de detalhe necessário. Quando concluído, clique em Generate e o relatório será gerado com os parâmetros definidos.

inline image in article

Projetou, otimizou e efetuou a verificação normativa de uma ligação de aço estrutural de acordo com o AISC.

Ficheiros de exemplo
