MIDAS GEN NX BIM link pro návrh ocelových přípojů (AISC)
Connection designSteelTutorialsEN (Eurocode)BIM link

MIDAS GEN NX BIM link pro návrh ocelových přípojů (AISC)

Tento článek je také dostupný v
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH

Podrobný návod, jak exportovat konstrukční modely z MIDAS GEN NX do aplikace IDEA StatiCa Checkbot pro návrh a normové posouzení ocelových přípojů. Tento tutoriál předpokládá, že používáte MIDAS GEN NX 2026 (V1.1 nebo novější) a máte nainstalovány obě aplikace.

Jak aktivovat propojení

Od verze MIDAS GEN NX 2026 (V1.1) a novější bylo přidáno API, a díky této nové možnosti bylo vytvořeno nové propojení s IDEA Statica Checkbot.

Na následujících obrázcích si můžete prohlédnout, jak propojení aktivovat.

Pokud se zobrazí výzva ovládání uživatelských účtů Windows, klikněte na Ano pro povolení instalace.

Nainstalujte Midas GEN NX BIM link.

Následně se na ploše objeví nová ikona.

Jak propojení používat

Nyní spusťte Midas GEN NX a otevřete nový nebo existující projekt. Pro sledování návodu použijte přiložený projekt.

V pásu karet, na poslední záložce APPs, se nachází API Settings, kde jsou uvedeny Base URL a MAPI-Key. Zpočátku je MAPI-Key prázdný; musí být vygenerován kliknutím na tlačítko Refresh. MAPI-Key je jedinečný pro každého uživatele a neměl by být sdílen s ostatními. Pomocí tlačítka Copy lze klíč zkopírovat.

Kliknutím na tlačítko Connect aktivujte API připojení.

*POZNÁMKA: Zapnutí volby Connect API on Startup automaticky vytvoří propojení mezi MIDAS GEN NX a IDEA StatiCa Checkbot při spuštění, čímž odpadá nutnost ruční aktivace API.

API je připojeno, když se záložka změní na „Disconnect“ a stav zobrazuje „Connected“.

Otevřete nástroj IDEA to MIDAS GEN NX Integration Tool z plochy a vložte zkopírovanou Base URL a MAPI Key z vašeho otevřeného projektu MIDAS GEN NX (1)(2). Poté proveďte Validate (3). Vyberte cestu k připojenému modelu MIDAS GEN NX. Lze vybrat oba formáty souborů, .mgb i .mgbz. Poté spusťte Checkbot (4).

*POZNÁMKA: Jakmile je počáteční připojení vytvořeno pomocí BASE URL a MAPI Key, přihlašovací údaje se poté načítají přímo ze systémového registru, což výrazně zjednodušuje pracovní postup. Tyto parametry není nutné znovu zadávat. Spuštění zástupce na ploše automaticky obnoví připojení a umožní vám okamžitě vybrat projekt pro přenos do Checkbotu.

Důležité: Aby byl přenos modelu úspěšný, zajistěte, aby MIDAS GEN NX zůstal po celou dobu procesu otevřený s aktivním API připojením.

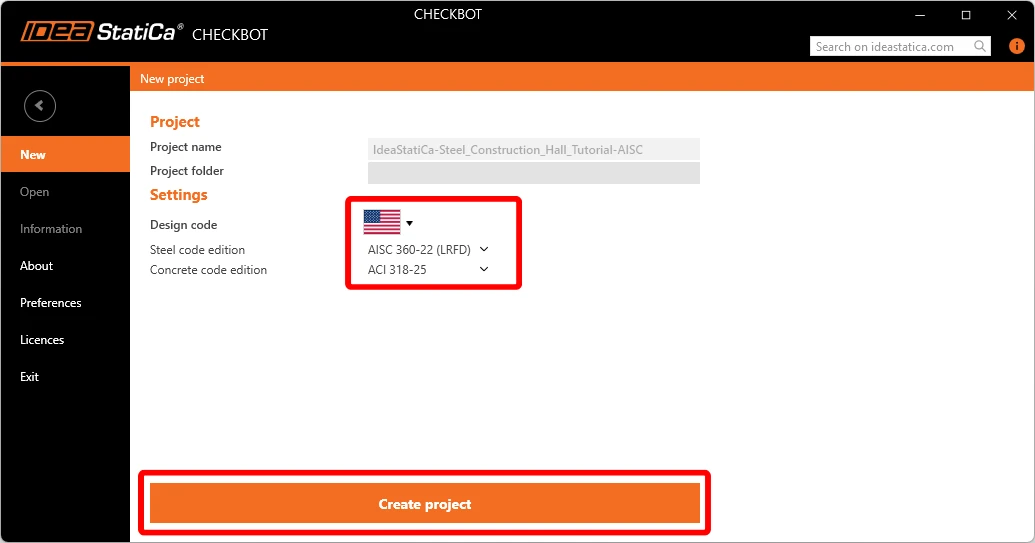

Nastavte požadovanou návrhovou normu a poté vytvořte nový projekt v Checkbotu.

Složka Checkbot je vytvořena ve stejné složce jako projekt MIDAS GEN NX.

Poté se otevře nový projekt. Checkbot je připojen k GEN NX (viz pravý dolní roh).

Import do Checkbotu

Nejprve spusťte lineární analýzu v GEN NX, abyste získali vnitřní síly.

Po dokončení analýzy můžete importovat celý model. K tomu vyberte všechny prvky.

Klikněte na záložku Connections Import.

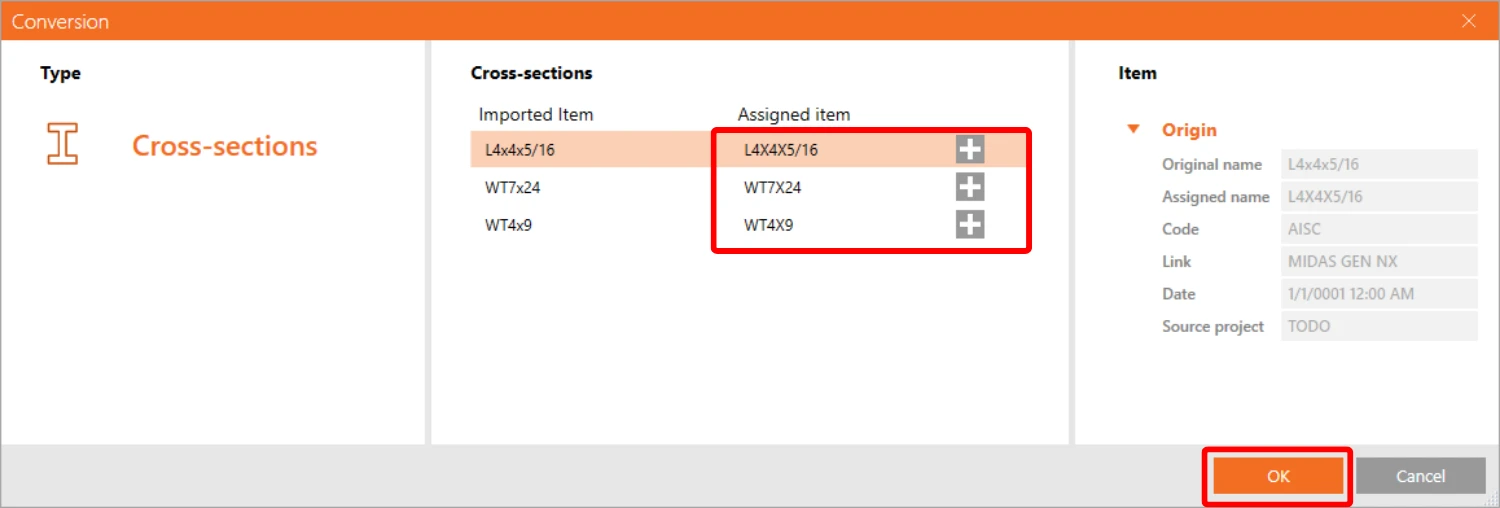

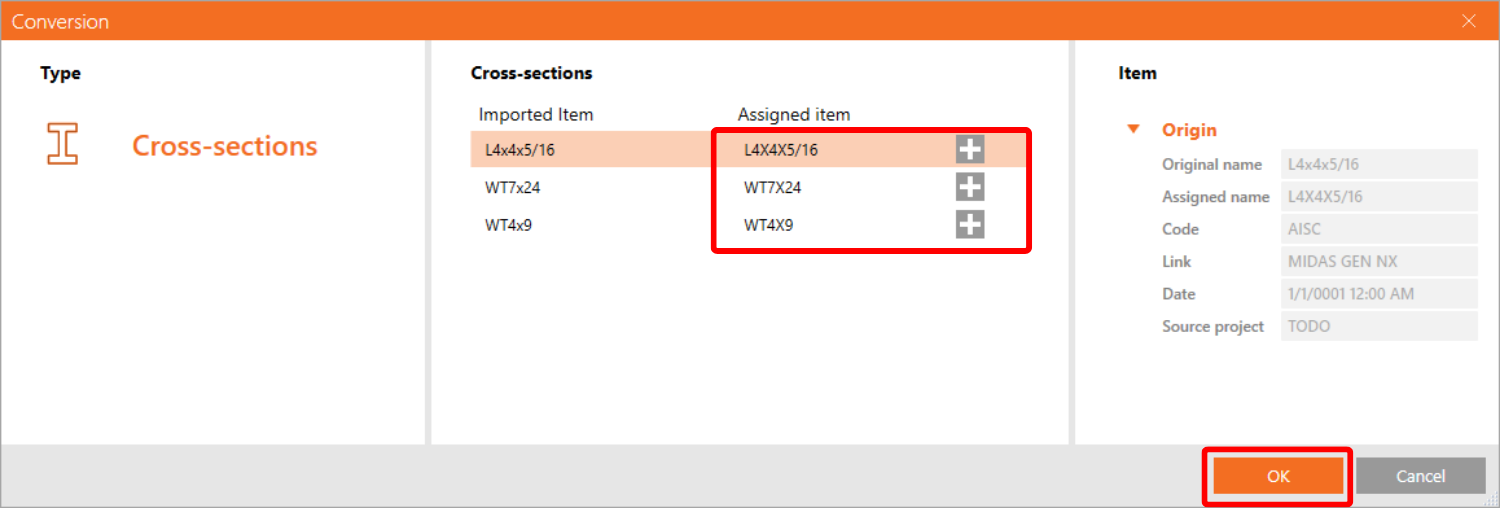

Během procesu importu se zobrazí konverzní tabulka a vy musíte ručně přiřadit materiály a průřezy, které nebyly přiřazeny automaticky.

Nyní byla importována celá konstrukce.

Alternativně lze přípoje importovat jednotlivě výběrem pouze jednoho nebo více přípojů. Přípoje stejné typologie jsou seřazeny do jednoho uspořádání nebo skupiny.

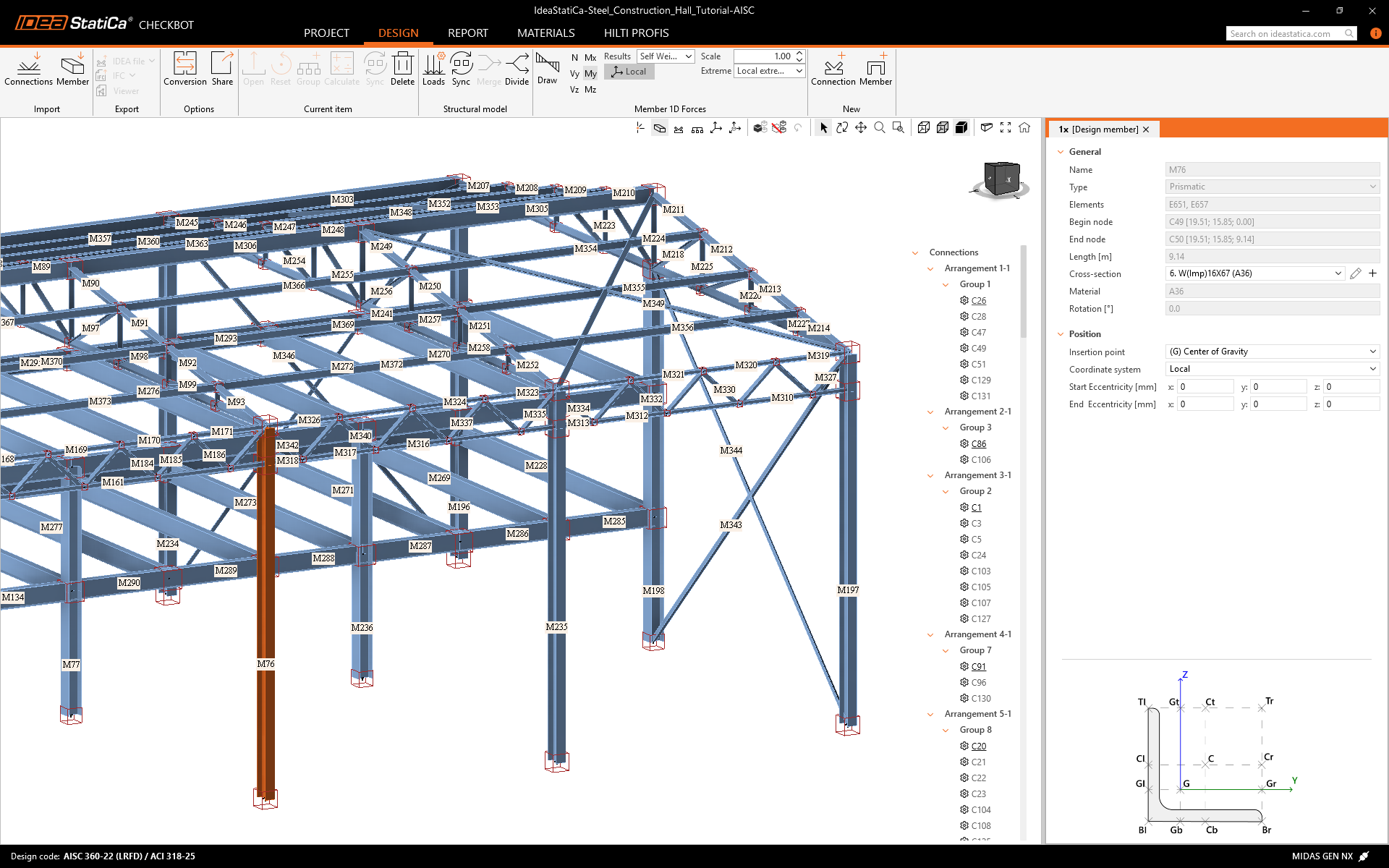

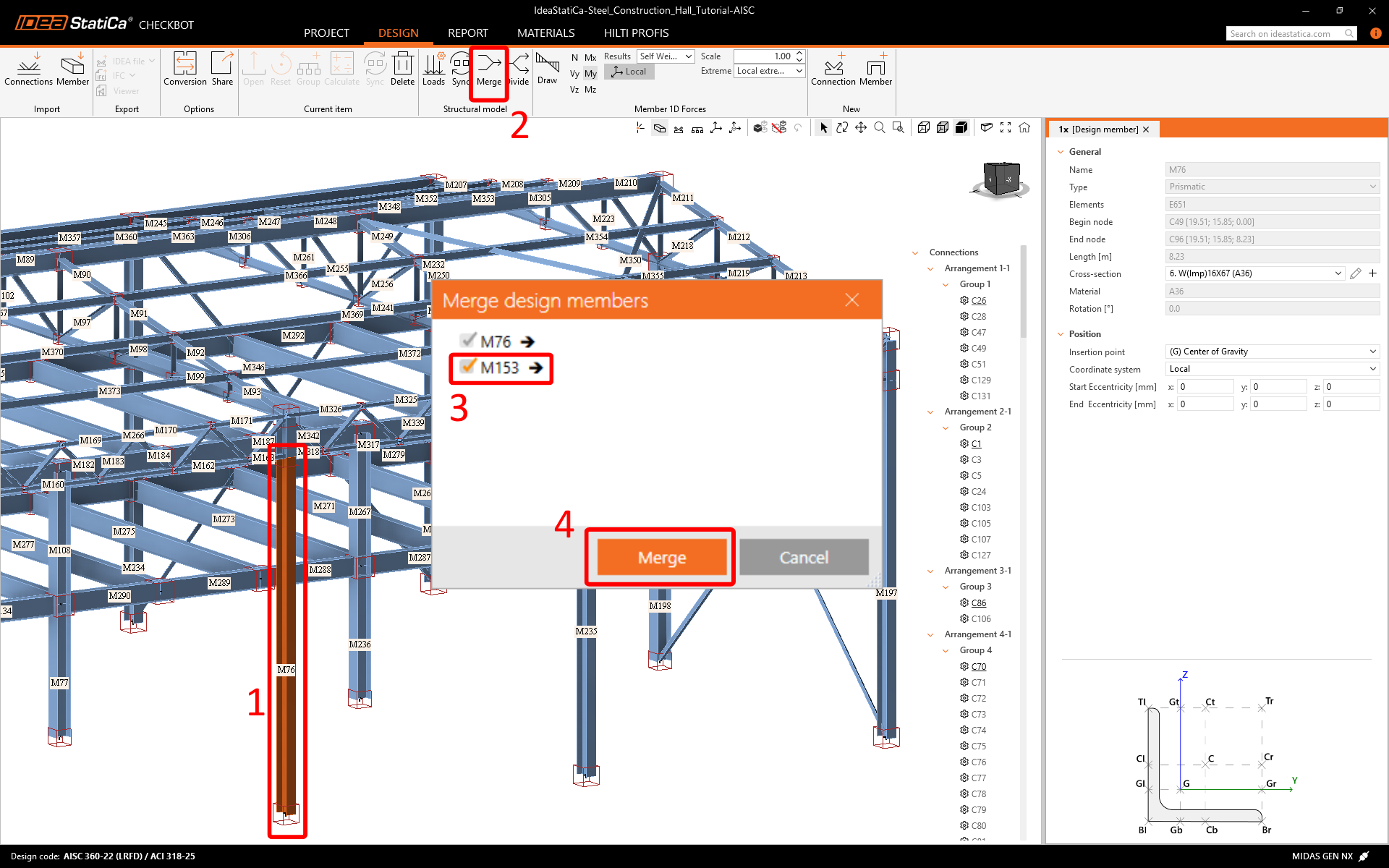

Vidíme, že prvky s mezilehlými uzly byly importovány jako několik samostatných prvků, takže je musíme sloučit dohromady. Vyberte první prvek, klikněte na Merge, označte další prvky ke sloučení a potvrďte.

Seskupování

Software seskupuje přípoje podle topologie a průřezů. Systém automaticky určuje Referenční přípoj (vizuálně odlišený podtrženým názvem ve stromu). Toto přiřazení je pevné a nelze jej ručně změnit.

  • Referenční přípoj: Plně editovatelný zdroj návrhu.
  • Podřízené přípoje: Needitovatelné duplikáty referenčního přípoje.

Operace, nastavení a typy modelů definované v referenčním přípoji se automaticky aplikují na všechny podřízené přípoje. Chcete-li upravit podřízený přípoj nezávisle, použijte v kontextové nabídce volbu Remove from group. Tato akce jej odpojí od reference a odstraní všechny zděděné operace.

Můžete také vytvářet vlastní skupiny pro organizaci projektu podle potřeby. Chcete-li určit konkrétní přípoj jako referenční, nejprve vytvořte skupinu obsahující pouze tento cílový přípoj. Poté do této nové skupiny přidejte zbývající přípoje. Můžete také vybrat a přiřadit více přípojů do skupiny současně.

Více o pracovním postupu v Checkbotu naleznete v článku Checkbot – hromadné BIM pracovní postupy.

Viz také článek Známá omezení pro propojení MIDAS BIM.

Návrh a normové posouzení přípojů

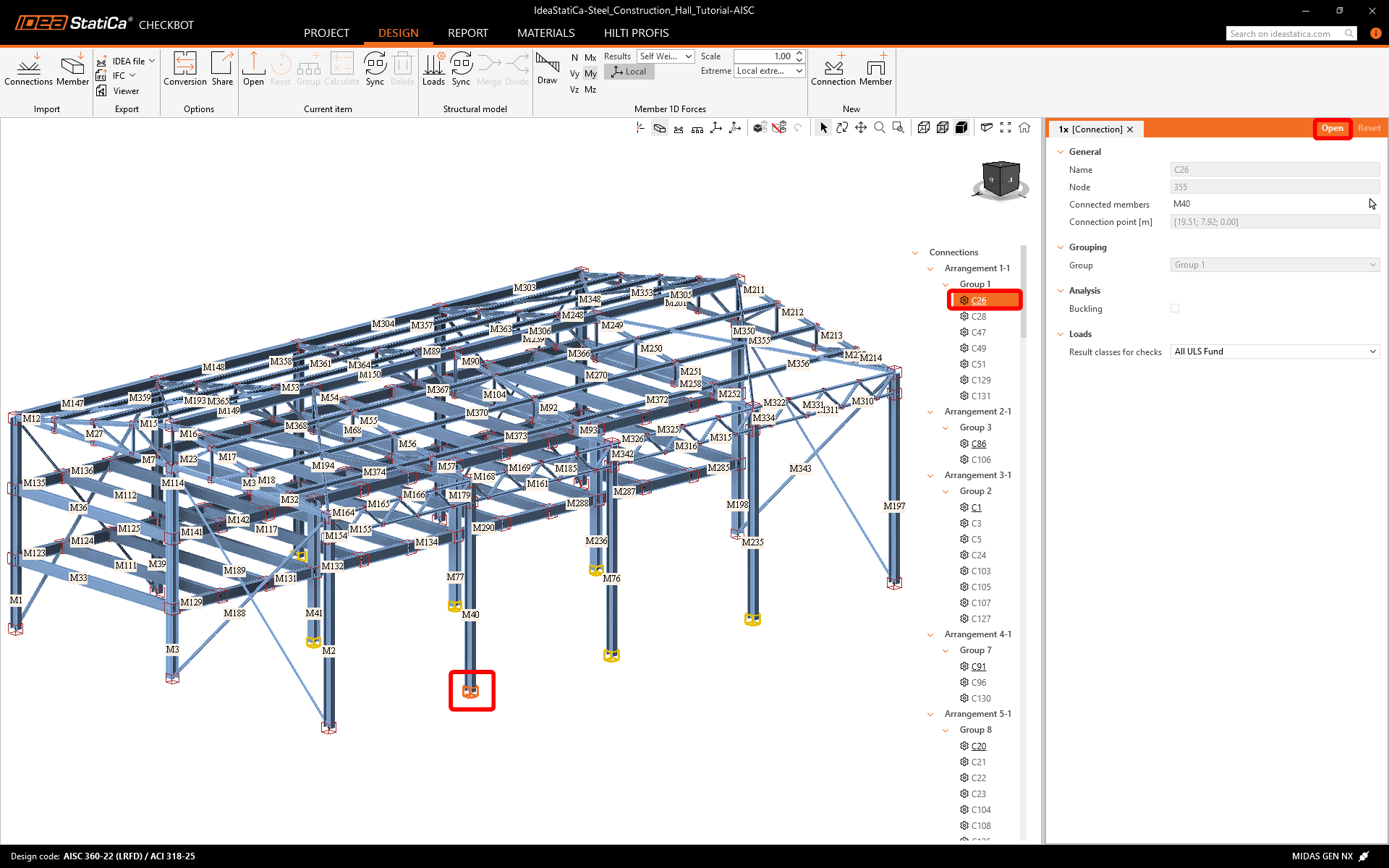

V seznamu položek projektu vyberte referenční uzel skupiny, kterou chcete navrhnout. Nyní můžete buď kliknout pravým tlačítkem a zvolit Open , nebo kliknout na příkaz v pásu karet Open.

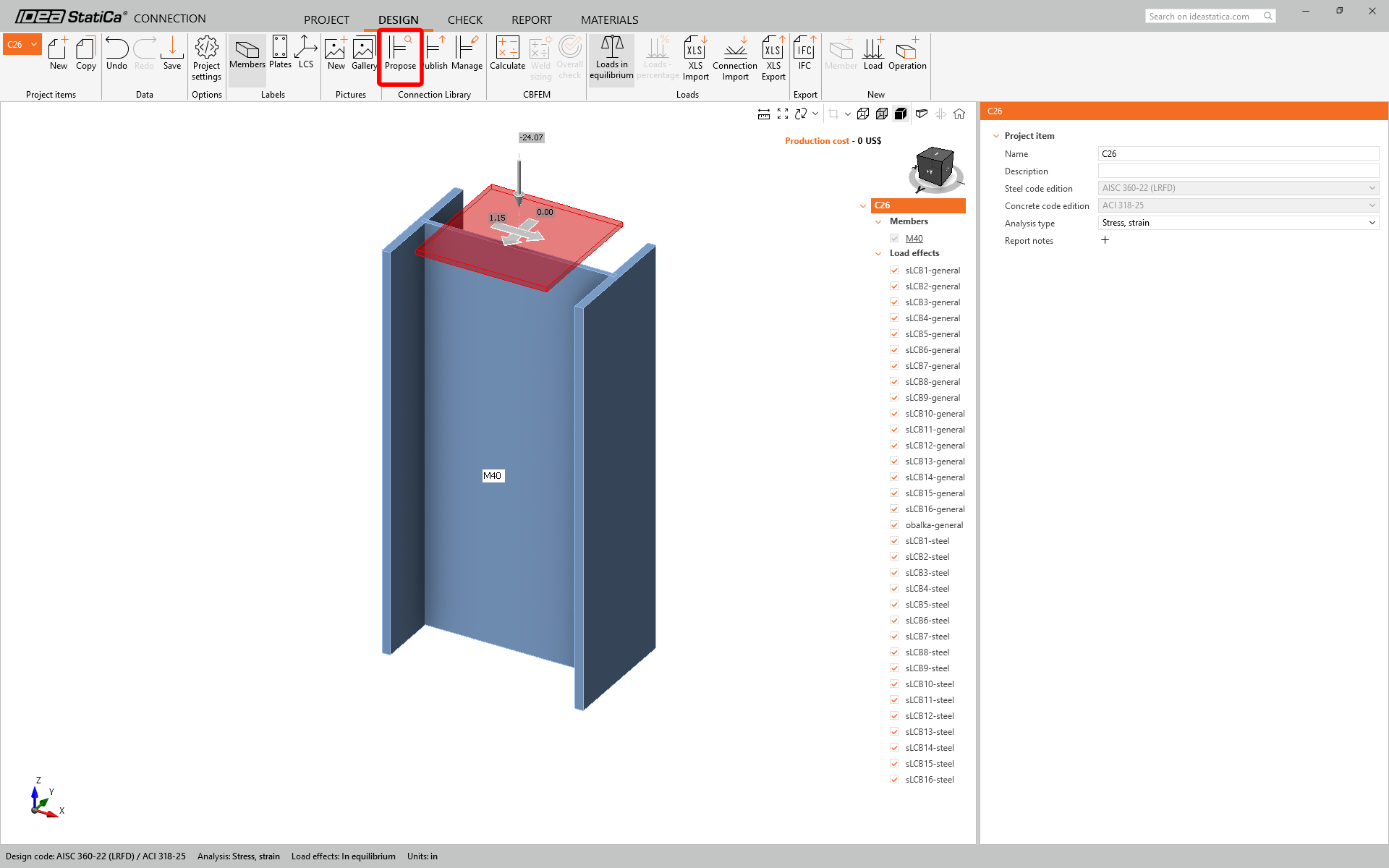

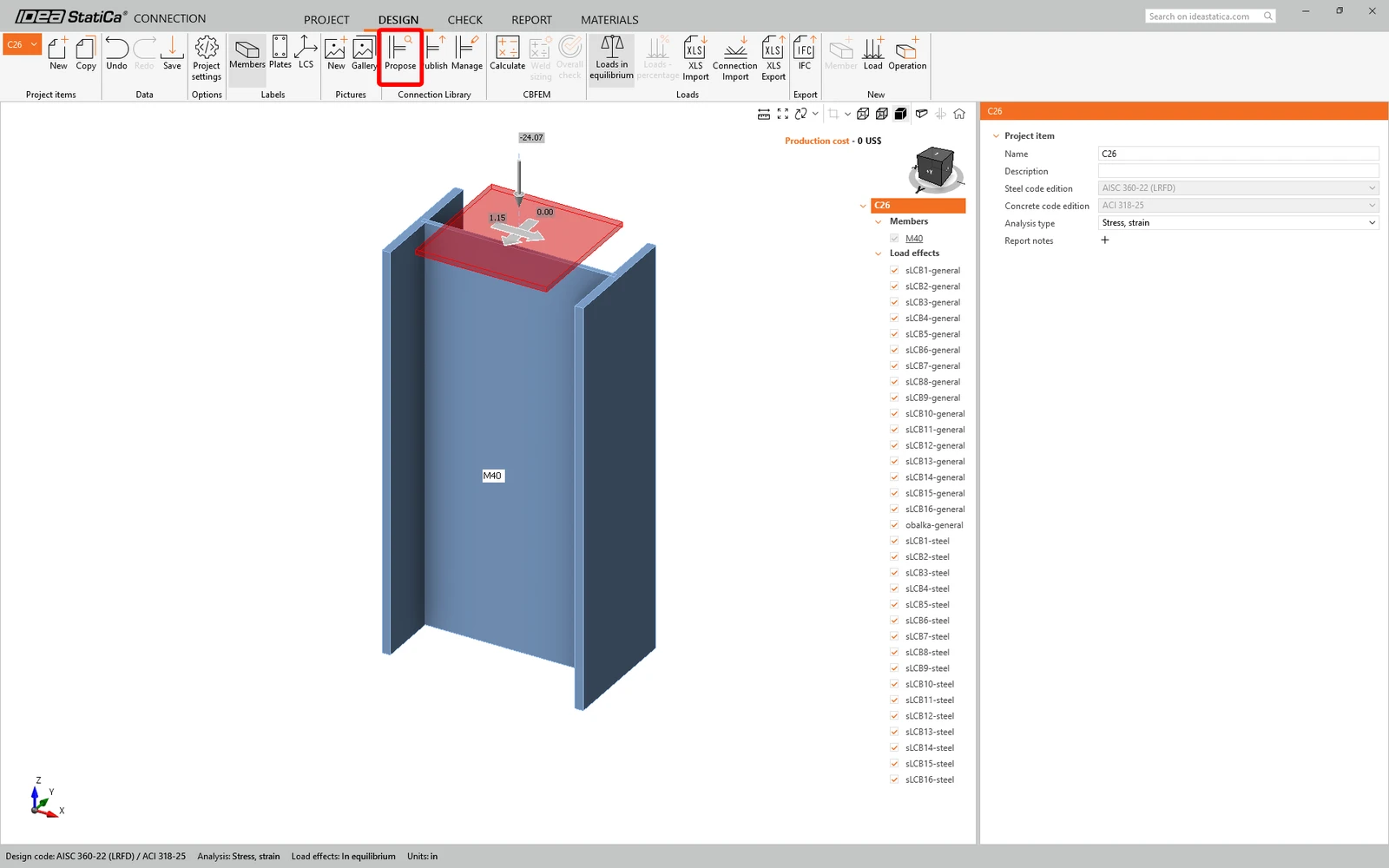

Vybraný přípoj se otevře v aplikaci IDEA StatiCa Connection. Nyní navrhněte přípoj — můžete použít jednu ze šablon z Connection Library.

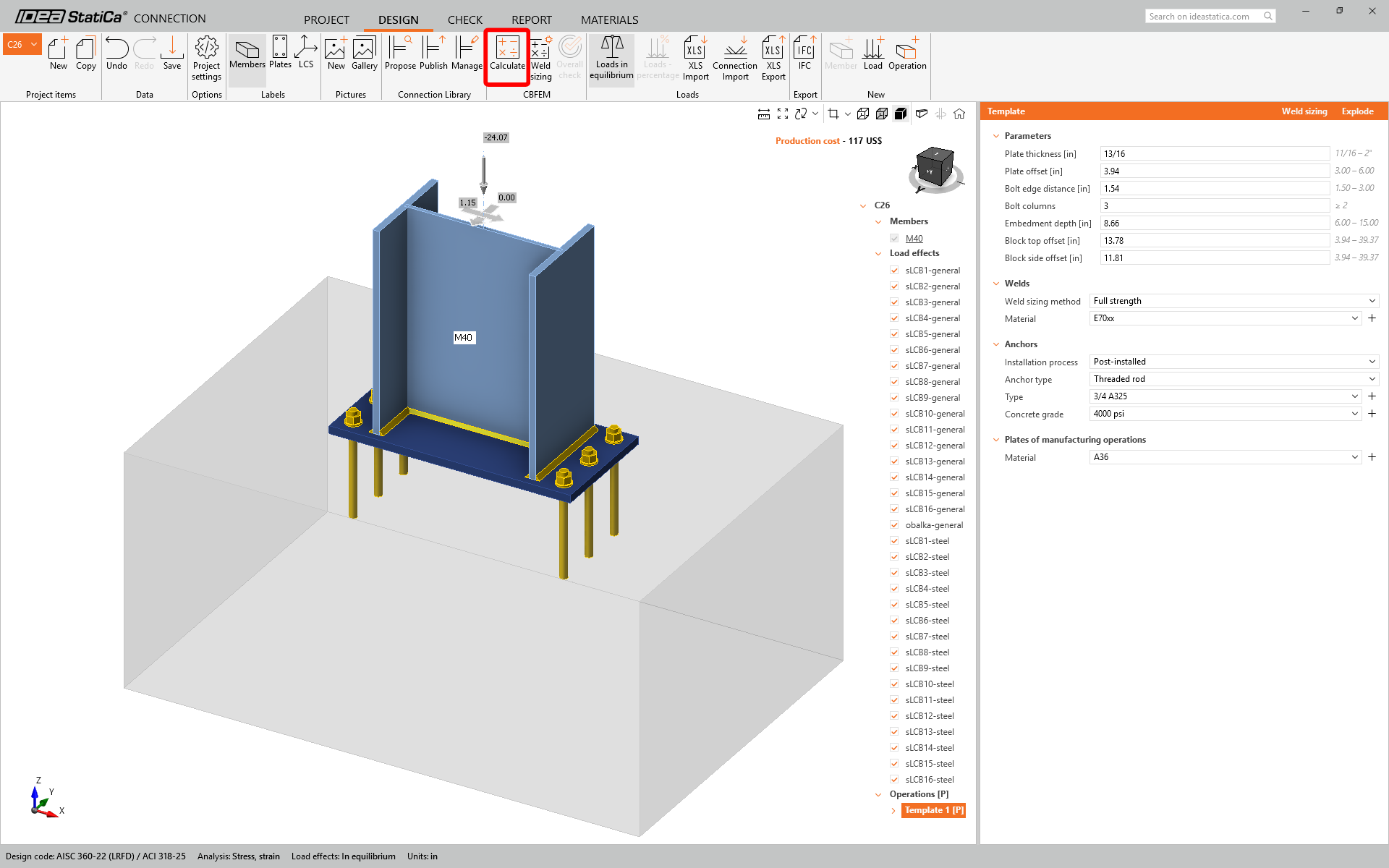

Spusťte analýzu kliknutím na Calculate.

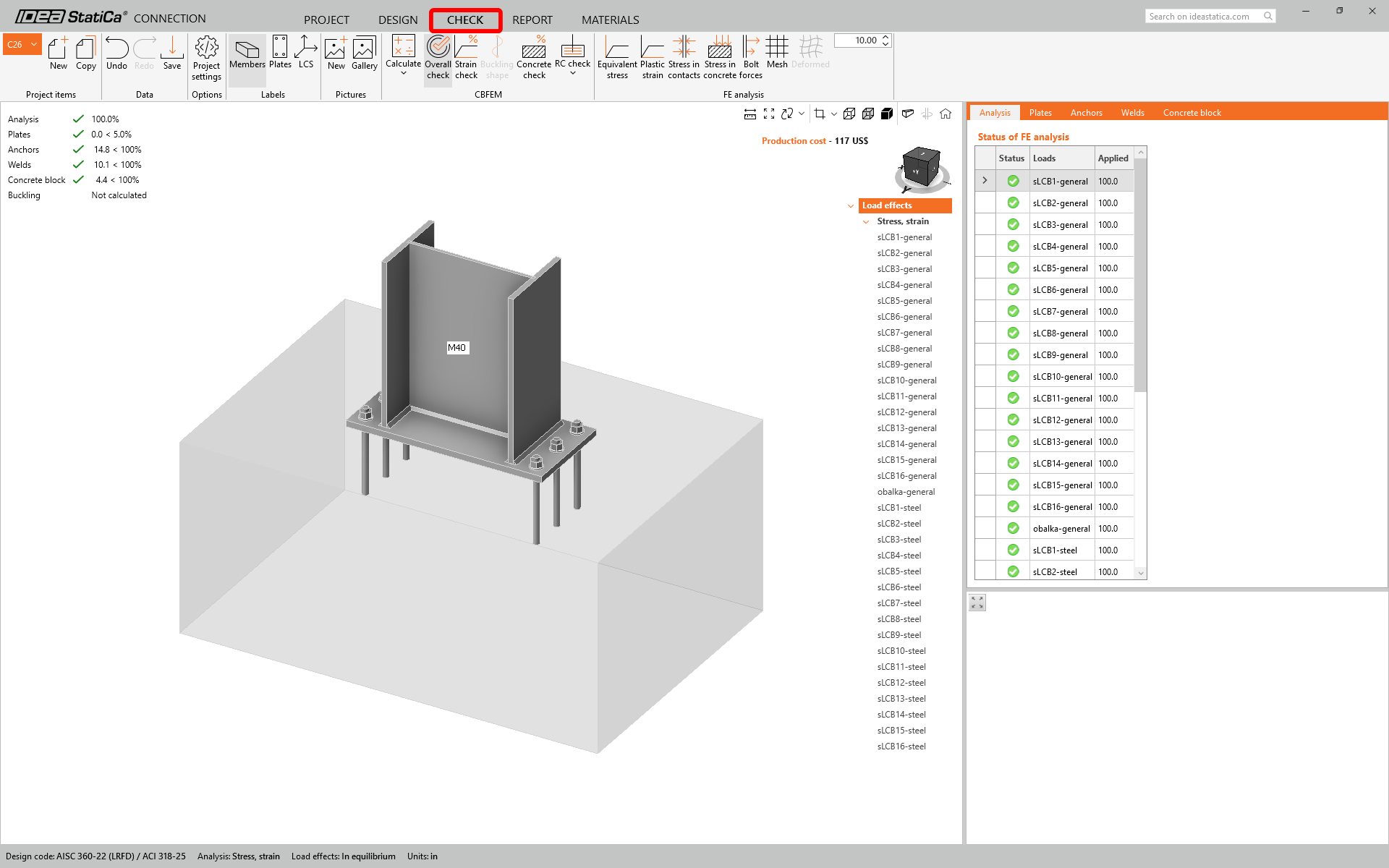

Pro kontrolu výsledků přejděte na záložku Check.

Jakmile je normové posouzení dokončeno, uložte tento přípoj a přepněte se zpět do okna Checkbotu (okno aplikace Connection můžete ponechat otevřené).

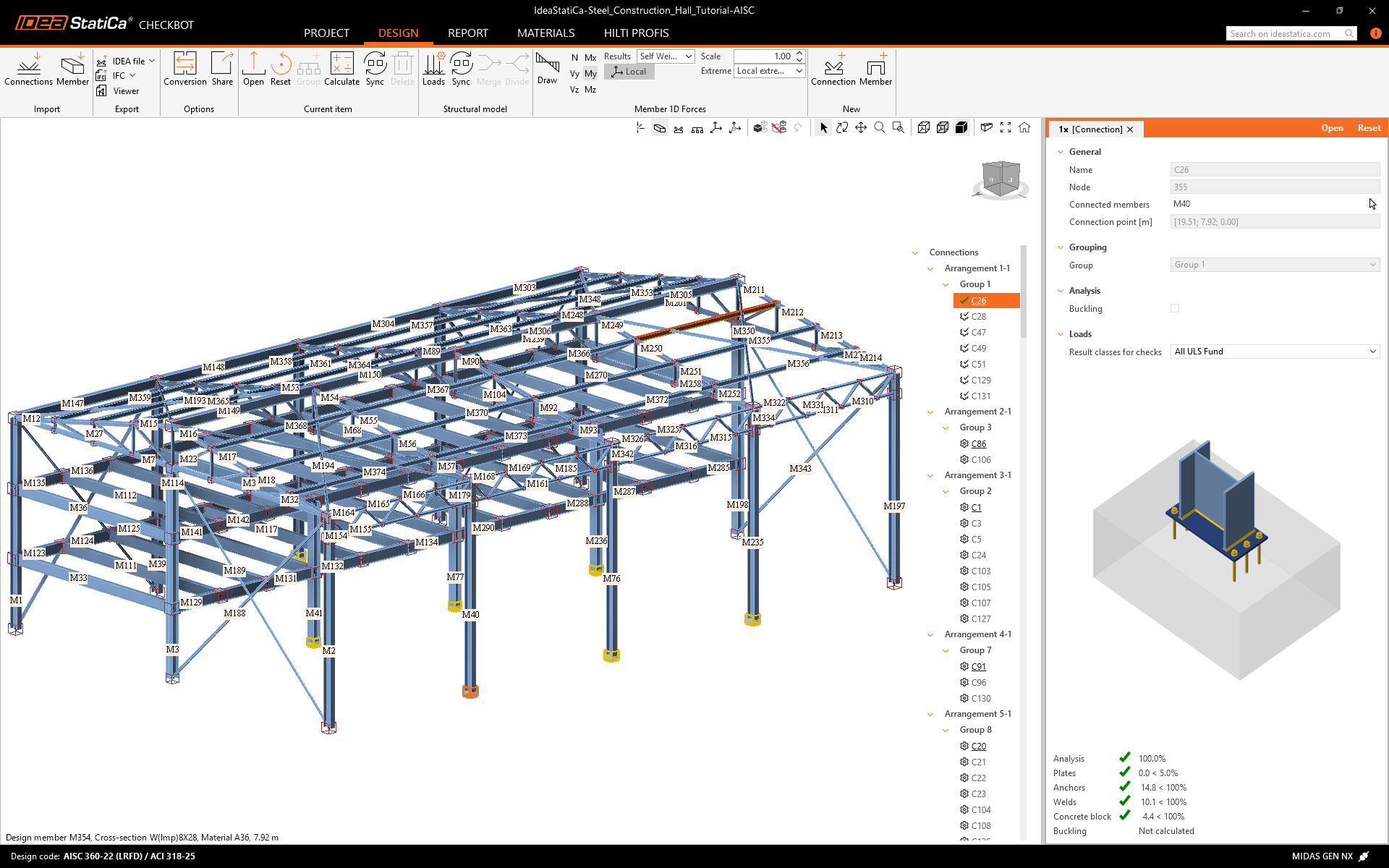

V Checkbotu uvidíte vedle přípoje zelenou fajfku a políčko uzlu vyplněné zelenou barvou. To znamená, že přípoj prošel všemi normovými posouzeními. V panelu Connection také uvidíte znázornění přípoje a souhrn výsledků normového posouzení.

Nyní jste úspěšně propojili MIDAS GEN NX s IDEA StatiCa Connection prostřednictvím Checkbotu.
