Grasshopper API napojení - jak vytvořit soubor IDEA StatiCa IOM pro importy (01)

Ocel

Connection

IDEA Open Model (API)

Grasshopper

Tento článek je dostupný také v dalších jazycích:

V tomto návodu se dozvíte, jak vytvořit soubor IOM ze šablony a pracovat s ním v programu Grasshopper 3D.

Pokud pracujete s IDEA StatiCa do verze 24.1.3, podívejte se na tento tutoriál.

Grasshopper - Instalace pluginu

Zkušební verzi programů Rhino3d a Grasshopper můžete získat na webových stránkách Rhino3d. Spusťte program RhinoCeros a vyberte šablonu s velikostí měřítka v Metrech:

Do příkazového řádku zadejte "Package Manager":

Zobrazí se nové okno; vyberte IDEAStatiCa a klikněte na tlačítko Install. Zásuvný modul se stáhne a nainstaluje. Aby se stal aktivním, je nutné restartovat systém Rhinoceros.

Chcete-li spustit program Grasshopper se zásuvným modulem IDEA StatiCa, vyberte na kartě Rhihoceros položku Tools / Grasshopper.

Jak vidíte, zásuvný modul je již začleněn.

Informace o komponentách a příkazech modulu IDEA StatiCa pro Grasshopper najdete v článku Popis komponent modulu Grasshopper.

IDEA StatiCa Connection - Návrh styčníku a IOM export

Pro tento příklad otevřete přiložený soubor ideaCon.

Abyste mohli pracovat s IOM, je nutné povolit kartu Vývojář v Předvolby / Rozšířená nastavení:

Exportujte tento přípoj do souboru IOM Example1.xml.

Grasshopper - Import IOM souboru, zobrazení styčníku v Rhino a náhled na výsledky výpočtu

Vytvořte nový dokument, na horním pásu vyberte kartu Params a na plochu umístěte komponentu File Path.

Klikněte pravým tlačítkem myši na komponentu a vyberte soubor, který jsme předtím uložili:

Poznámka: Pokud otevíráte přiložený soubor, musíte tuto cestu odpovídajícím způsobem změnit.

Od verze 24.1.4 je IDEA StatiCa vybavena novým rozhraním API, které je popsáno zde.

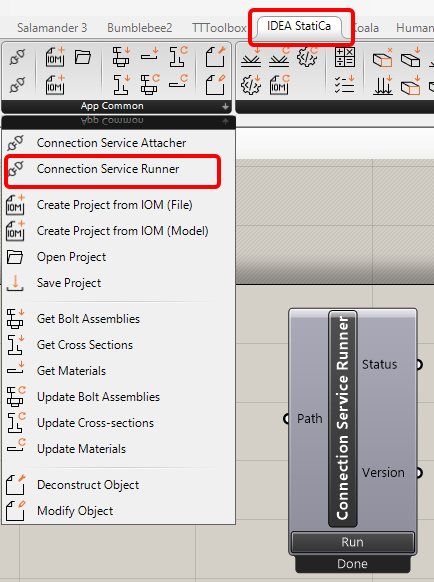

Chcete-li spouštět skripty Grasshopperu, musíte do každého souboru přidat komponentu nazvanou Connection Service Runner. Tuto komponentu najdete v části IDEA StatiCa / App Common.

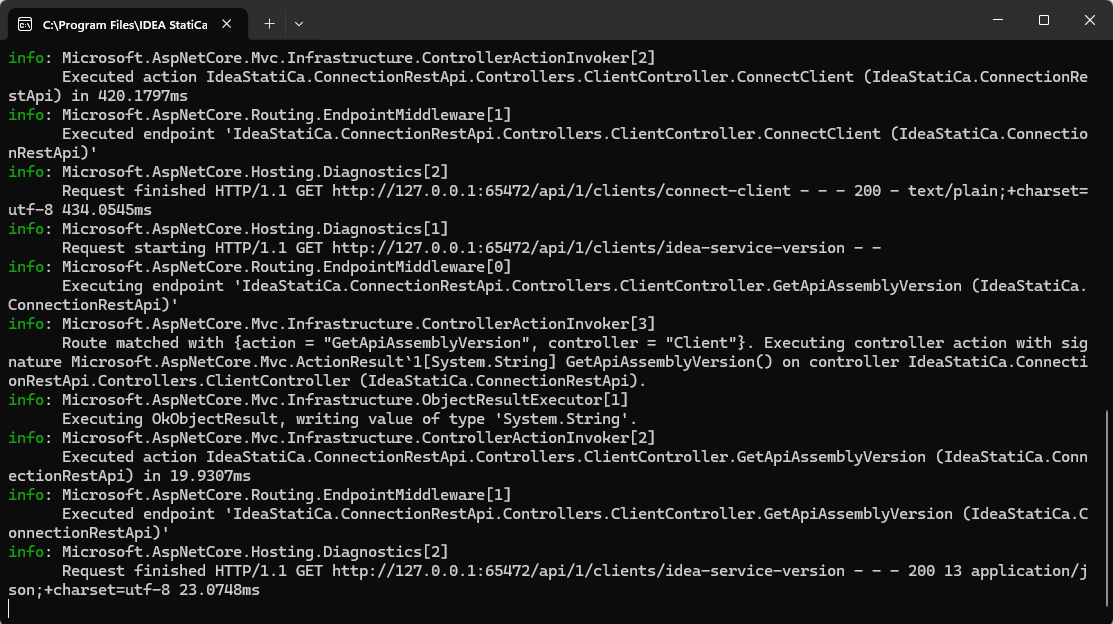

Po spuštění této komponenty by se mělo zobrazit následující okno.

Nyní přidejte na plochu následující komponenty a propojte je, jak je vidět na obrázku.

IDEA StatiCa / Open Model / Import IOM File
IDEA StatiCa / Open Model / Deconstruct Open Model
IDEA StatiCa / Open Model Create / Deconstruct Connection Point
IDEA StatiCa / App Common / Create Project from IOM
IDEA StatiCa / Connection / Calculate Project
IDEA StatiCa / Connection / Deconstruct Result Item
Params / Input / Boolean Toggle
Params / Input / Boolean Toggle
Params / Input / Panel

Chcete-li spustit výpočet a získat viditelné výsledky, dvakrát klikněte na False/True. Pokud jste přidali komponenty Deconstruct Open Model a Deconstruct Connection Point, můžete v programu Rhinoceros vidět také obrysy a desky daného přípoje.
