Lien API Grasshopper - comment créer un fichier IOM IDEA StatiCa pour les importations (01)

Ce tutoriel utilise Rhino 8. Si vous travaillez avec IDEA StatiCa version jusqu'à 24.1.3, consultez ce tutoriel.

Grasshopper - Installation du plugin

Vous pouvez obtenir une version d'essai de Rhino3d et Grasshopper sur le site Rhino3d. Lancez Rhinoceros et sélectionnez le modèle avec Meters :

Dans la ligne de commande, veuillez saisir « Package Manager » :

Une nouvelle fenêtre apparaît ; sélectionnez IDEAStatiCa et cliquez sur Install. Le plugin sera téléchargé et installé. Pour qu'il soit actif, un redémarrage de Rhinoceros est nécessaire.

 Pour démarrer Grasshopper avec le plugin IDEA StatiCa, sélectionnez Tools / Grasshopper dans l'onglet Rhinoceros.

Comme vous pouvez le constater, le plugin est déjà intégré.

Découvrez les composants et les commandes du plugin IDEA StatiCa pour Grasshopper dans l'article Description des composants du plugin Grasshopper.

IDEA StatiCa Connection - Exporter un assemblage en fichier IOM

Pour cet exemple, ouvrez le fichier ideaCon joint.

Pour pouvoir travailler avec IOM, il est nécessaire d'activer l'onglet Développeur dans Préférences / Paramètres avancés :

Exportez cet assemblage vers le fichier IOM Example1.xml.

Grasshopper - Importer le fichier IOM, afficher l'assemblage dans Rhino et consulter les résultats de calcul

Créez un nouveau document, sélectionnez l'onglet Params dans le ruban supérieur et placez le composant File Path sur le Canvas.

Faites un clic droit sur le composant et sélectionnez le fichier enregistré précédemment :

Remarque : Si vous ouvrez le fichier joint, vous devez modifier ce chemin en conséquence.

Depuis la version 24.1.4, IDEA StatiCa est livré avec une nouvelle API, décrite ici.

Pour exécuter des scripts Grasshopper, vous devez ajouter un composant appelé Connection Service Runner à chaque fichier. Ce composant se trouve dans  IDEA StatiCa / App Common.

Pour connecter le plugin Grasshopper à la version correcte d'IDEA Connection, ajoutez le composant File Path et liez-le au dossier IDEA approprié (C:\Program Files\IDEA StatiCa\StatiCa 25.1)

Lors de l'exécution de ce composant, la fenêtre suivante devrait apparaître.

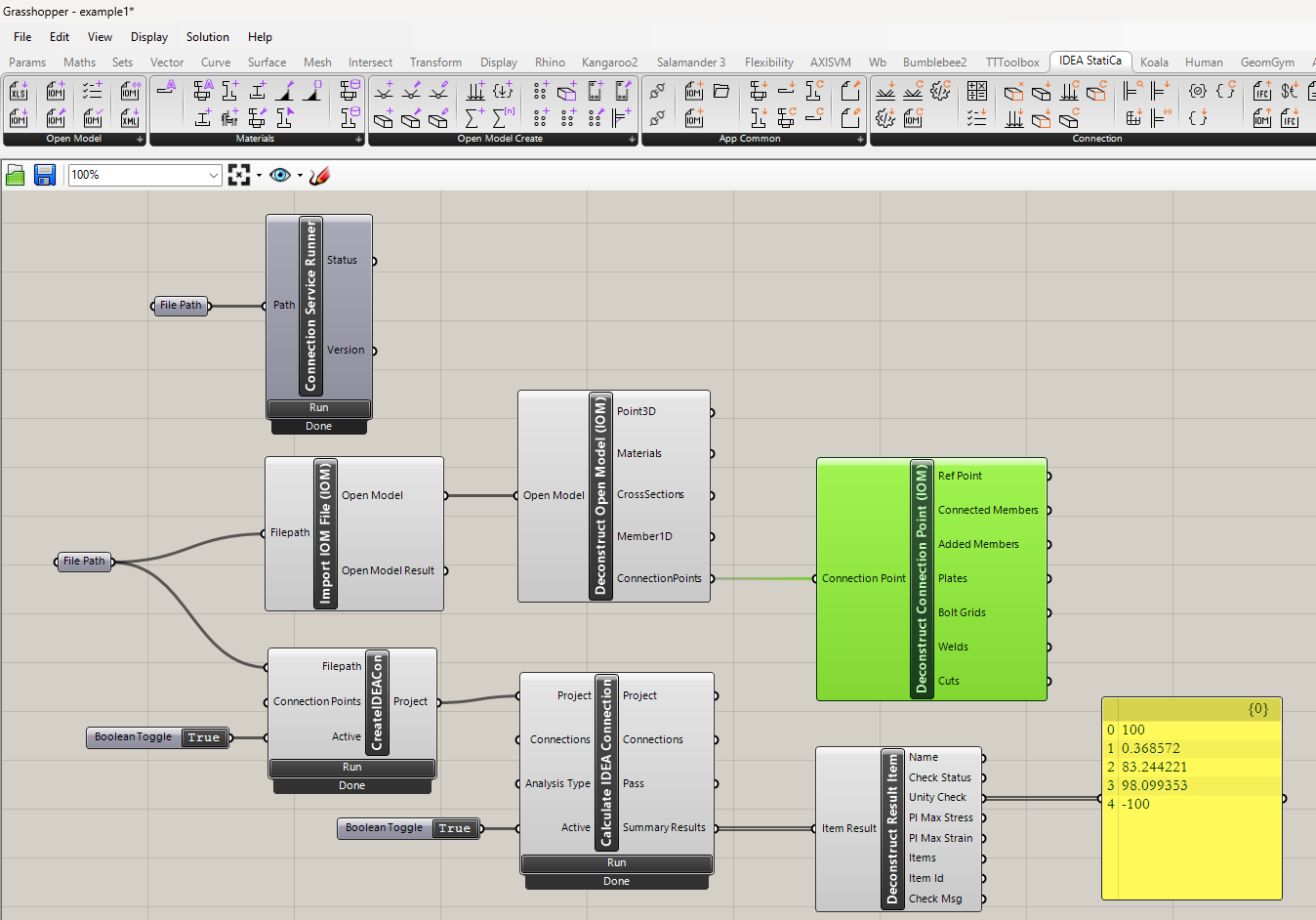

Ajoutez maintenant les composants suivants au canvas et connectez-les comme indiqué sur l'image.

IDEA StatiCa / Open Model / Import IOM File
IDEA StatiCa / Open Model / Deconstruct Open Model
IDEA StatiCa / Open Model Create / Deconstruct Connection Point
IDEA StatiCa / App Common / Create IDEACon
IDEA StatiCa / Connection / Calculate IDEA Connection
IDEA StatiCa / Connection / Deconstruct Result Item
Params / Input / Boolean Toggle
Params / Input / Panel

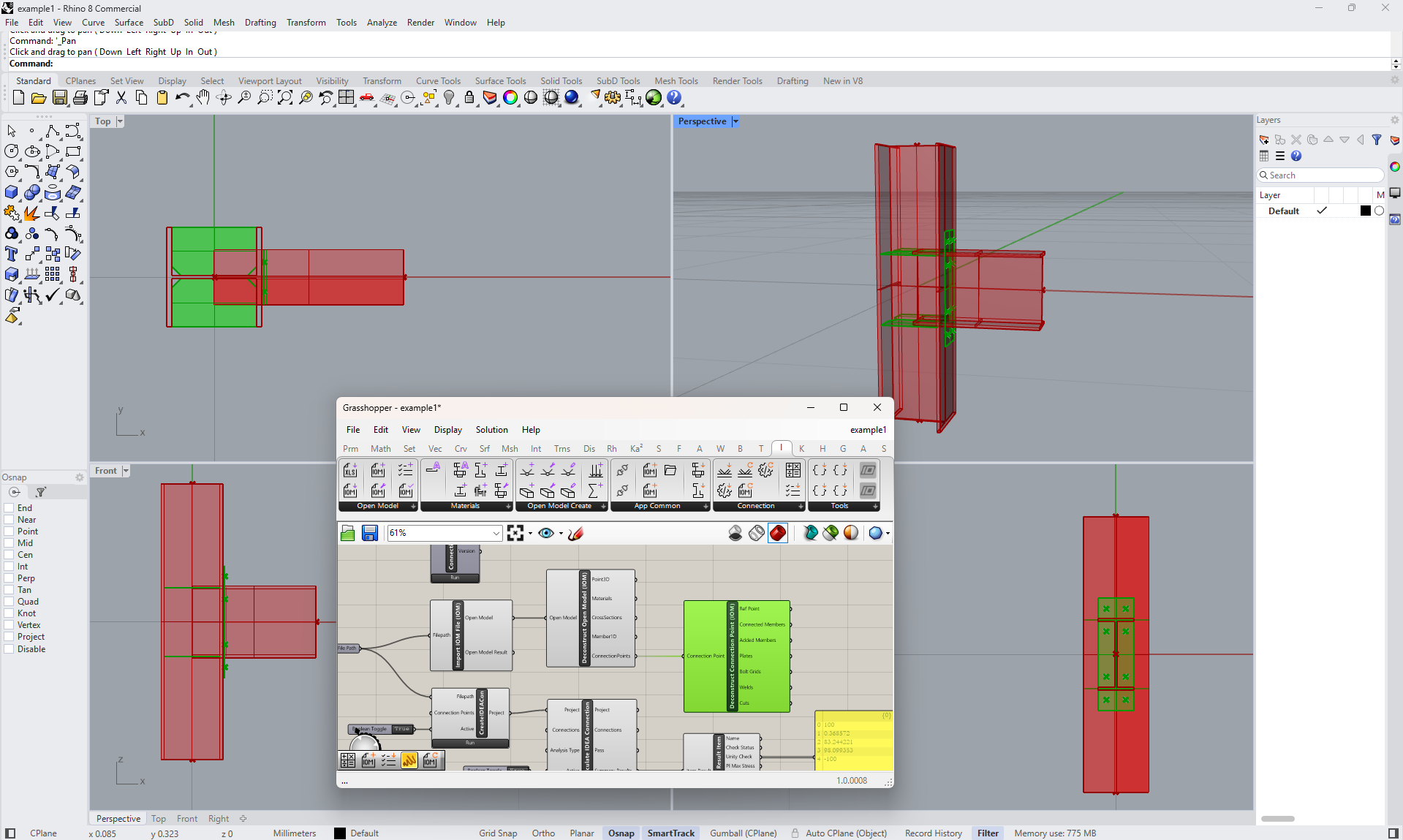

Pour lancer le calcul et obtenir des résultats visibles, double-cliquez sur False/True. Si vous avez ajouté les composants Deconstruct Open Model et Deconstruct Connection Point, vous pouvez également voir les contours et les plaques de l'assemblage dans Rhinoceros.

Des exemples plus complexes sont disponibles sur votre PC dans le répertoire

"%appdata%\McNeel\Rhinoceros\packages\8.0\IDEAStatiCa\0.2.5\Examples0.2.5.zip"

Téléchargements joints

• Example1.zip (ZIP, 59 kB)
