Grasshopper API napojení - parametrická optimalizace svaru přípoje (03)

Ocel

Connection

IDEA Open Model (API)

Grasshopper

Tento článek je dostupný také v dalších jazycích:

V tomto návodu se naučíte vytvořit šablonu přípoje a zjistit správnou velikost svaru pro dané zatížení v programu Grasshopper.

Pokud pracujete s IDEA StatiCa verze až do 24.1.3, podívejte se na tento tutoriál.

Grasshopper - Instalace pluginu

Zkušební verzi programů Rhino3d a Grasshopper můžete získat na webových stránkách Rhino3d. Spusťte program RhinoCeros a vyberte šablonu s velikostí měřítka v Metrech:

Do příkazového řádku zadejte "Package Manager":

Zobrazí se nové okno; vyberte IDEAStatiCa a klikněte na tlačítko Install. Zásuvný modul se stáhne a nainstaluje. Aby se stal aktivním, je nutné restartovat systém Rhinoceros.

Chcete-li spustit program Grasshopper se zásuvným modulem IDEA StatiCa, vyberte na kartě Rhihoceros položku Tools / Grasshopper.

Jak vidíte, zásuvný modul je již začleněn.

Informace o komponentách a příkazech modulu IDEA StatiCa pro Grasshopper najdete v článku Popis komponent modulu Grasshopper.

Anemone plugin

Protože Grasshopper neumí pracovat se smyčkami, musíte si nainstalovat jiný zásuvný modul, který to zvládne. V tomto příkladu použijeme Anemone, který umožňuje vytvářet v Grasshopperu smyčky.

Poznámka: umístěte soubor .gha do knihoven Grasshopperu, klikněte pravým tlačítkem myši na vlastnosti, zaškrtněte políčko "odblokovat", stiskněte tlačítko použít, vše zavřete a restartujte Rhino.

IDEA StatiCa Connection – Návrh styčníku a nastavení parametrů

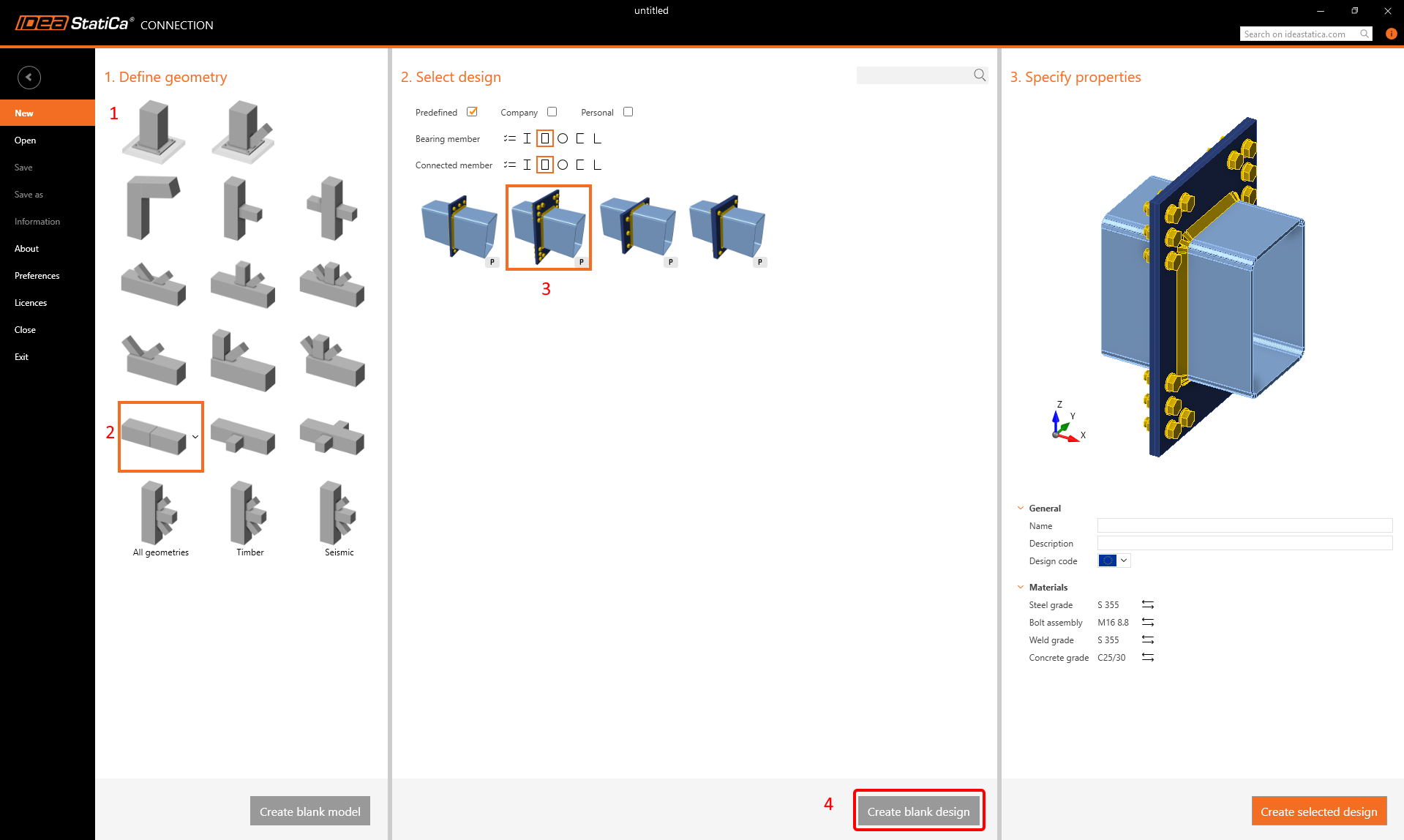

Pro tento tutoriál potřebujeme propojení s některými parametry. Vytvořte ho pomocí prázdné šablony:

Přejděte na Účinky zatížení a změňte zatížení podle následujícího obrázku:

Nyní tento soubor uložte pod názvem Example3.ideaCon.

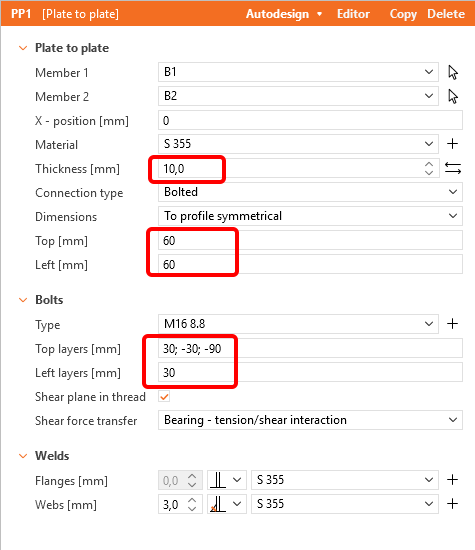

Dále do něj přidejte Operaci Plate to the Plate podle následujícího obrázku:

Abyste mohli pracovat s parametry, je nutné povolit kartu Vývojář v Předvolby / Pokročilá nastavení:

Nyní je třeba nastavit parametr pro svary. Klikněte na tlačítko plus na kartě Vývojář a změňte text podle obrázku:

Chcete-li tento parametr spojit s příslušnými svary, klikněte na tlačítko odkazu a vyberte pole vlastnosti, jak je vidět na následujícím obrázku:

Nyní můžete tento přípoj s operací a parametrem uložit do šablony s názvem Example3.contemp pomocí tlačítka Uložit jako.

Grasshopper - sloučení souborů ideaCon a contemp, určení tloušťky svaru.

Vytvořte nový dokument a přidejte následující komponenty pro sloučení souborů *.ideaCon a *.contempt. V horním pásu vyberte kartu Params a na plochu umístěte komponentu File Path.

Klikněte pravým tlačítkem myši na komponentu a vyberte soubor Example3.ideaCon, který jste předtím uložili.

Poznámka: Pokud otevřete přiložený soubor, musíte tuto cestu odpovídajícím způsobem změnit.

Nebo můžete použít komponenty Params / Panel a Maths / C# Script a pomocí nich importovat soubory Example3.contemp a Example3.ideaCon.

Od verze 24.1.4 je IDEA StatiCa vybavena novým rozhraním API, které je popsáno zde.

Chcete-li spouštět skripty Grasshopper, musíte do každého souboru přidat komponentu nazvanou Connection Service Runner. Tuto komponentu najdete v části IDEA StatiCa / App Common.

Po spuštění této komponenty by se mělo zobrazit následující okno.

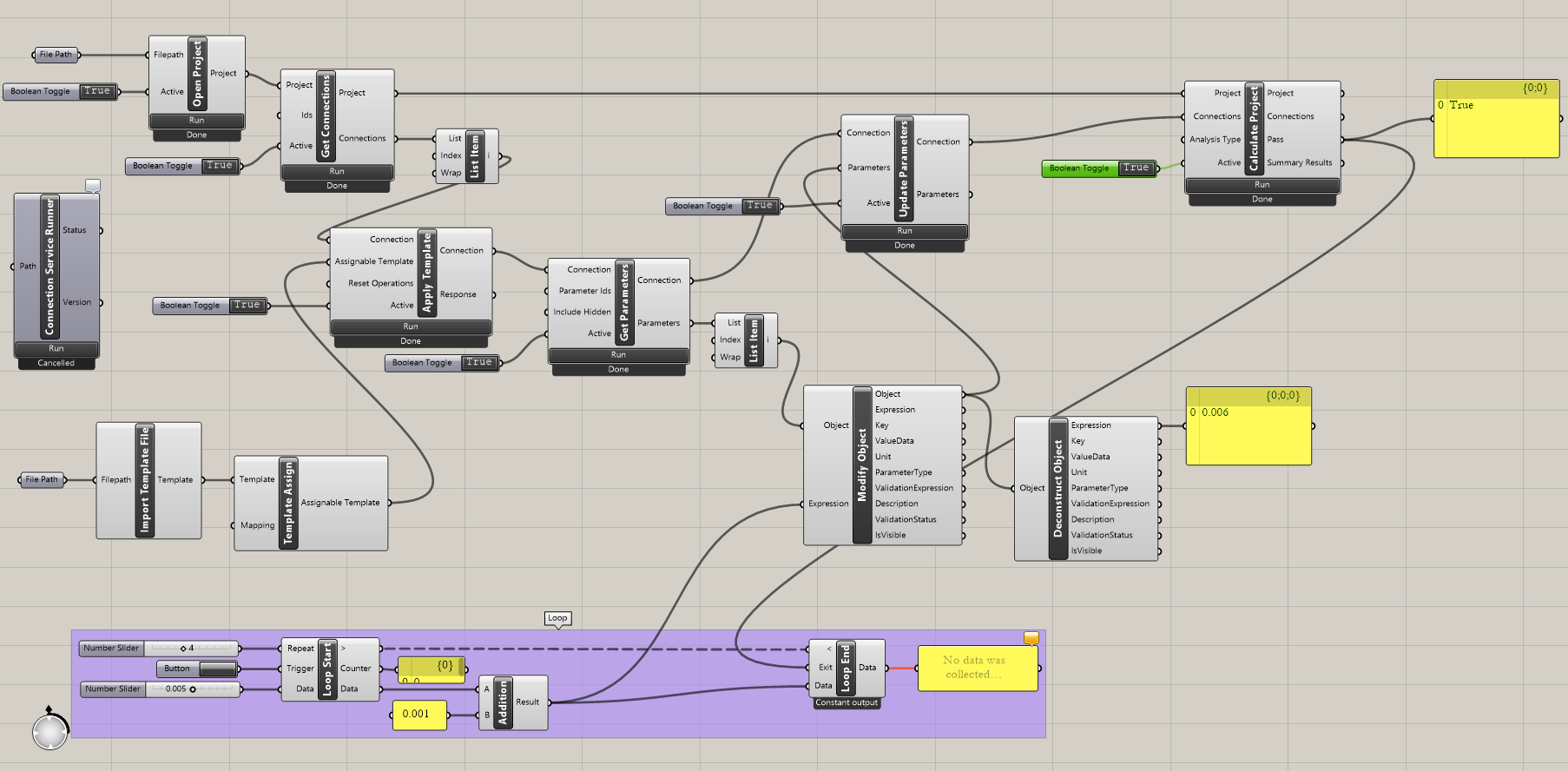

Nyní vložte na plochu následující komponenty, jak je zobrazeno na obrázku.

Import souboru:

IDEA StatiCa / App Common / Open project
IDEA StatiCa / Connection / Get connections
IDEA StatiCa / Connection / Import Template file
IDEA StatiCa / Connection / Full Template Assign
IDEA StatiCa / Connection / Apply Template (for creating a result file Example3_update.ideaCon)

Výpočet a výsledky:

IDEA StatiCa / Connection / Get Parameters
IDEA StatiCa / Connection / Update Parameters
IDEA StatiCa / Connection / Calculate Project
IDEA StatiCa / App Common / Modify Object
IDEA StatiCa / App Common / Deconstruct Object

Anemone komponenty pro iteraci rozměru svaru:

Anemone / Class / Loop Start
Anemone / Class / Loop End
Params / Maths / Operators / Addition

Ke spuštění iterace použijeme komponentu Params / Input / Button.

Iterace proběhne desetkrát od 0,001 m s krokem 1 mm, dokud se hodnota CheckStatus nezmění na True.
