Beton & předpětí jednoduše

Složitost normy jsme vyřešili za Vás. Návrh prvků, průřezů a detailů betonových konstrukcí.

IDEA StatiCa Concrete & Prestressing – Desktop

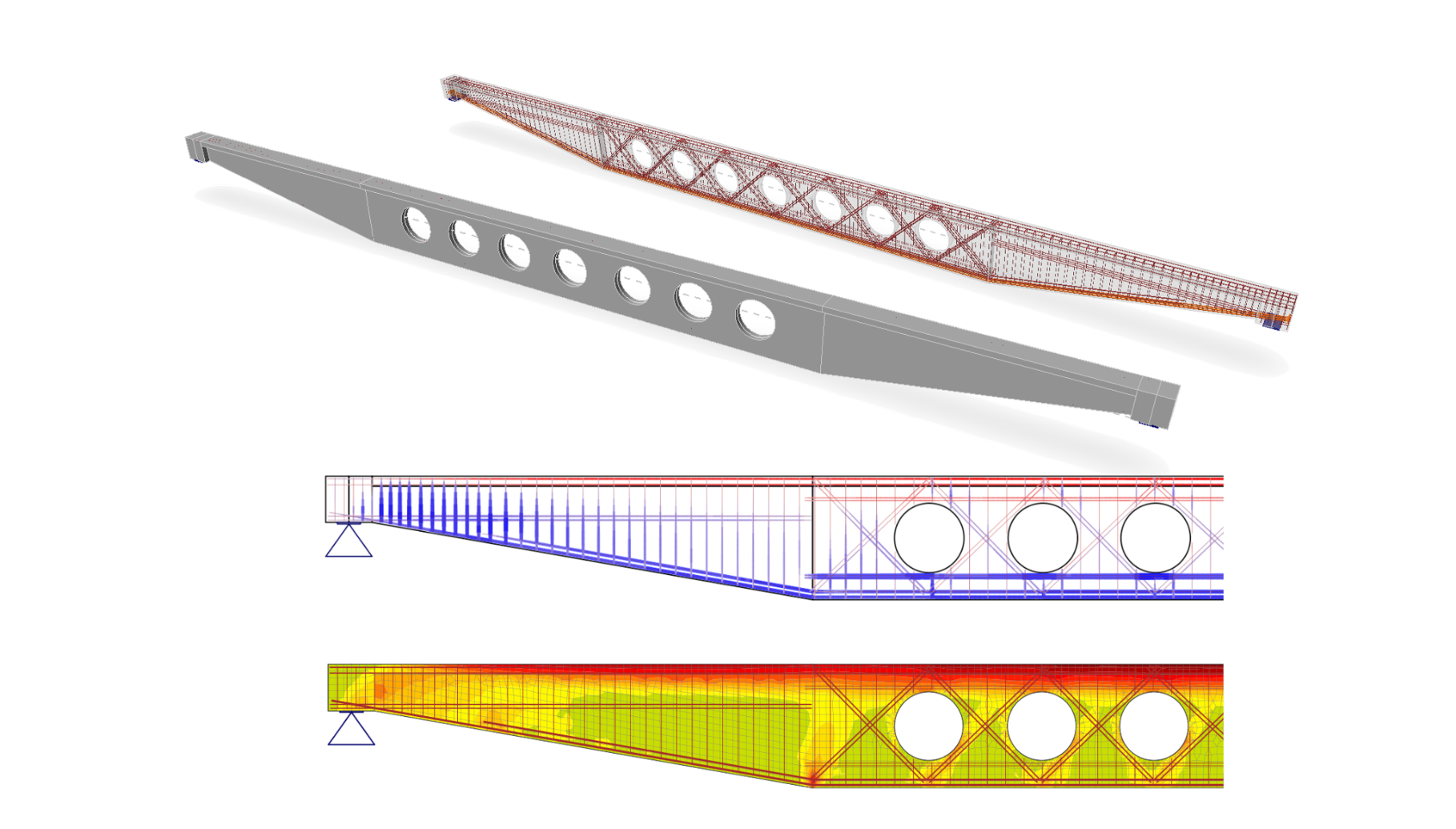

Prefabrikáty

Předpjatý prefabrikovaný betonový nosník

Mosty

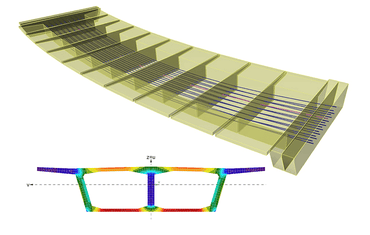

Betonový komorový mostový nosník

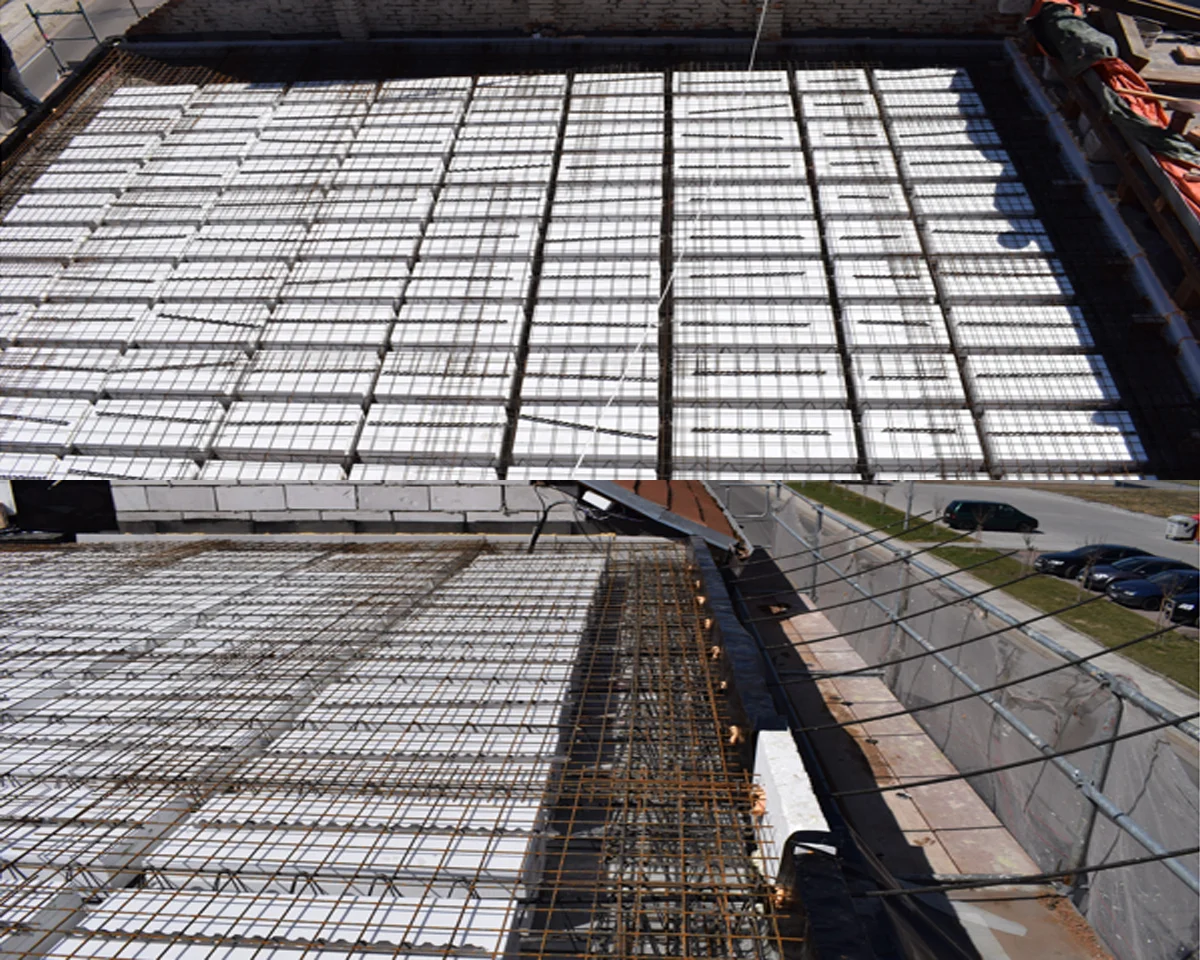

Monolity

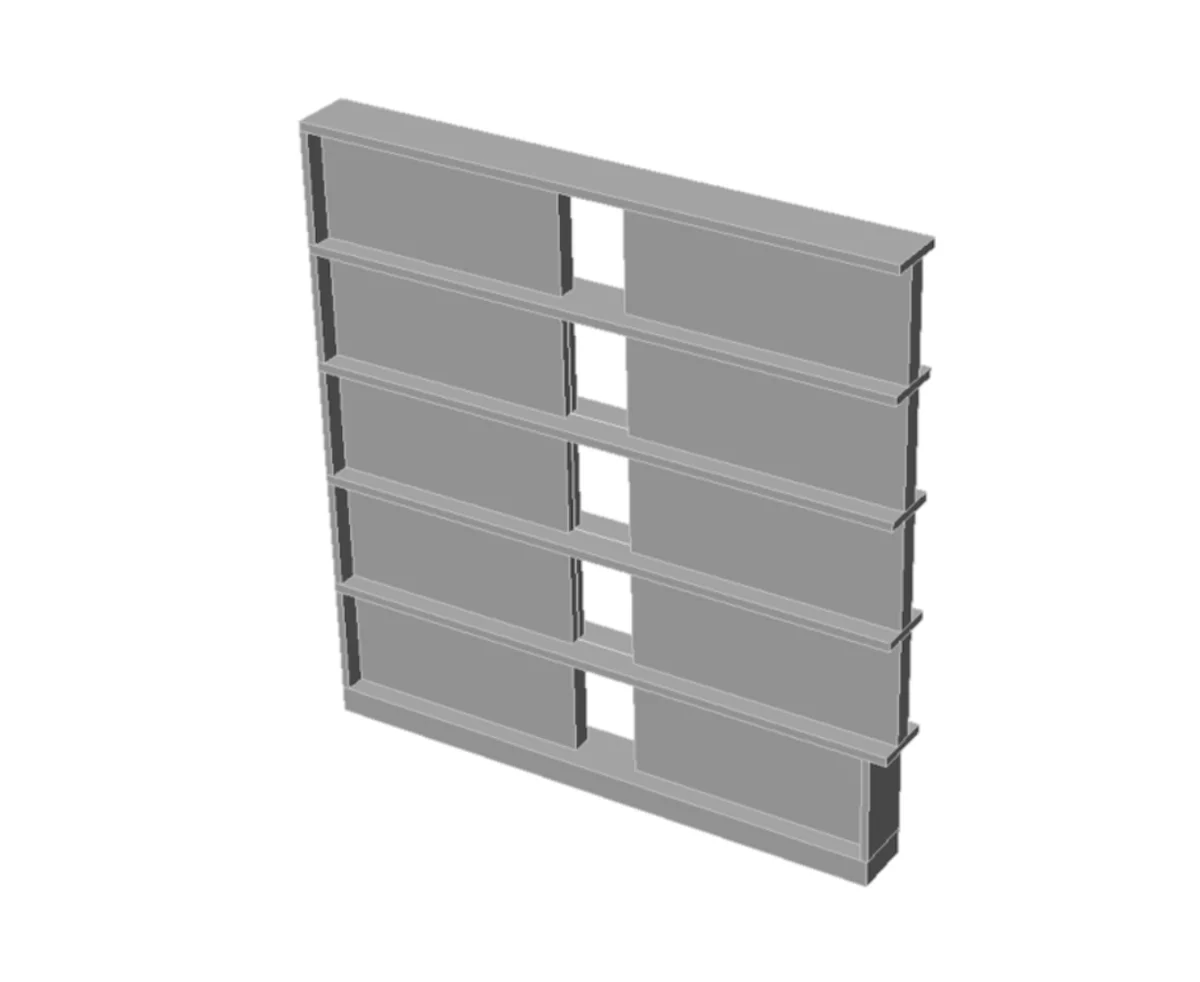

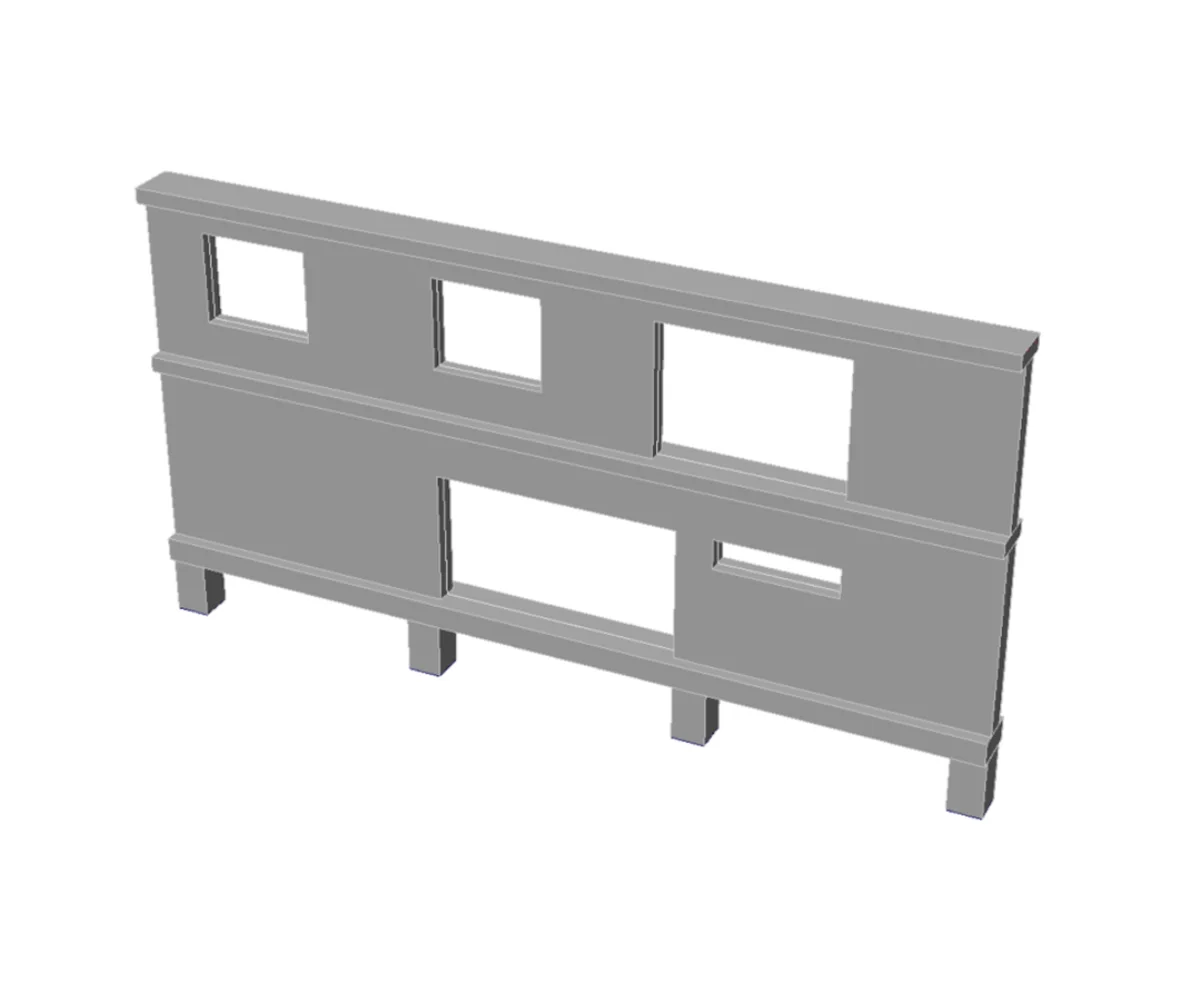

Monolitický spřažený sloup

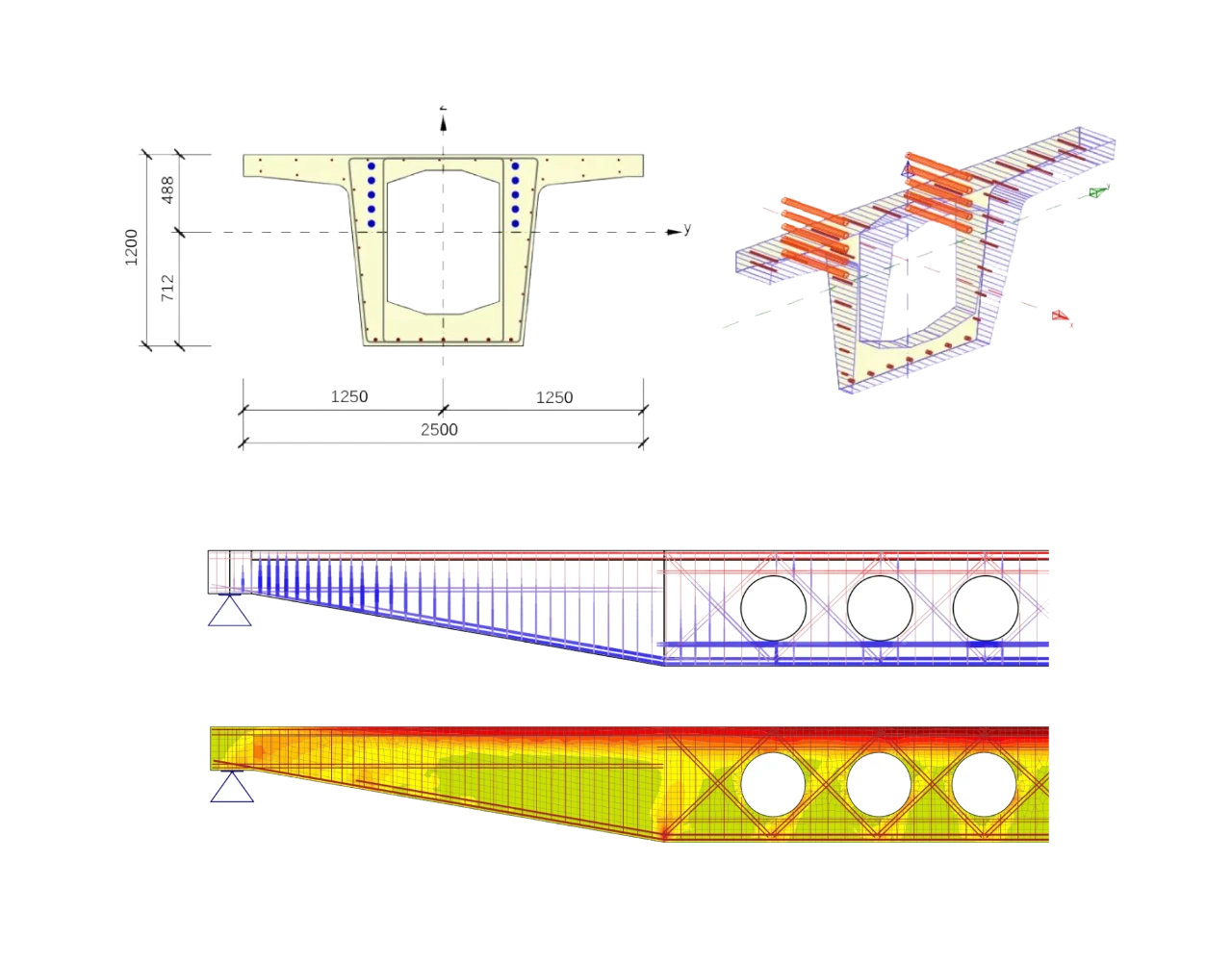

IDEA StatiCa Concrete & Prestressing umožňuje navrhnout všechny typy železobetonových, předpjatých i spřažených prvků, průřezů a detailů. Posouzení splňuje všechny požadavky dle EN pro mezní stavy únosnosti, použitelnosti, včetně průhybů s vlivem trhlin. Součástí analýzy prefabrikátů a mostů jsou fáze výstavby a časově závislá analýza dotvarování, smršťování a stárnutí betonu.

Z

SNADNÉ PRO POUŽITÍ

Rychlé zadávání pomocí průvodců, automatické generování vstupních dat, inteligentní předběžný návrh, šablony výztuže, kabelů a další nástroje Vám umožní snadnou a rychlou práci. IDEA StatiCa je dokonalým průvodcem složitými požadavky Eurokódu.

Z

KOMPLEXNÍ ŘEŠENÍ

Úplné posouzení prvků a detailů dle požadavků normy pro širokou řadu národních příloh. Kompletní posouzení dle mezního stavu únosnosti a použitelnosti pro mosty, pozemní stavby a nádrže na kapaliny a zásobníky.

Z

EKONOMICKÉ A BEZPEČNÉ

Metody pro optimální využití všech materiálů v průřezu. Jasné předpoklady řešení a srozumitelnost, prezentace výsledků umožňují minimalizovat rizika poruch.

Pracuje s daty jiných programů

IDEA StatiCa Concrete & Prestressing

=

MKP SOFTWARE

Využijte snadný import geometrie konstrukce, vnitřních sil ze zatěžovacích stavů, kombinací a fází výstavby. Dimenzujte stejným způsobem jednoduchý nosník jako např. segmenty letmo betonovaného mostu.

=

CAD SOFTWARE

Využijte export všech výkresů do DXF a import obecného tvaru průřezu i tvaru předpínacích kabelů. Tyto funkce šetří projektantovi čas při tvorbě dokumentace.

IDEA StatiCa Concrete & Prestressing poskytuje

Posouzení prostého a vyztuženého betonu

Předpjatý střešní panel Spiroll

Posouzení předem předpjatého betonu

Posouzení předem předpjatého betonu

Posouzení dodatečně předpjatého betonu

Dodatečně předpjatý monolitický náběhovaný mostní nosník

Posouzení spřaženého betonu

KA61 - dodatečně předpjatý spřažený nosník uzavřeného tvaru

MEZNÍ STAV ÚNOSNOSTI

Analýza průřezu zatíženého jakoukoliv kombinací vnitřních sil.

Únosnost N-M-M


Jedná se o základní posudek betonových prvků namáhaných osovou silou (N) a ohybovými momenty (My, Mz). Pro daný typ průřezu a jeho obecné namáhaní vykreslujeme interakční diagram včetně svislého a horizontálního řezu.
Diagram lze exportovat jako obrázek nebo do DXF. Data můžete uložit do Excelu a txt.

interakcni-diagram

interakcni_diagram_3d

Smyk

Výpočet smyku vychází z metody náhradní příhradové analogie.

Třmínky a spony

Tvar třmínků a spon může být obecný, lze definovat jeho účinnost na smyk nebo kroucení. Obsahuje optimalizaci úhlu tlakové diagonály.

trapez

Ohyby

Podélnou výztuž lze nadefinovat jako ohyb pro zvýšení únosnosti prvku na smyk.

tsection_ohyby

Smyk v podélné spáře spřažených průřezů

Kontrola napětí v podélné spáře se zohledněním typu spáry a vyztužení mezi komponentami průřezu.

equivalent-section

 podelny-smyk
Kroucení

Automaticky stanovíme náhradní teknostěný průřez ze zadaných třmínků (definovaných pro přenost kroucení). Posouzení betonu i výztuže.

krouceni

interakce

Interakce

Interakce všech složek vnitřních sil N, My, Mz, Vy, Vz, Mx.

analogie



Konstrukční zásady

Kontrola minimálního a maximálního stupně vyztužení, vzdáleností podélné a smykové výztuže, maximálního napětí v předpínací výztuži, atd. Pro všechny zásady jsou uvedeny odkazy na příslušnou normu.

Odezva N-M-M

Odezva průřezu je stanovena jako průběh poměrných přetvoření a napětí po celém průřezu. Odezva poskytuje srozumitelnou informaci o chování a využití průřezu.
Z odezvy vychází výpočet interakce všech složek vnitřních sil.

odezva_predpjateho_tramu

naperi-a-pretvoeni-vyztuze

naperi-a-pretvoeni-kabelu

naperi-a-pretvoeni-betonu



MEZNÍ STAV POUŽITELNOSTI

Často bývá rozhodující pro návrh.

Omezení napětí

Kontrola napětí ve vláknech betonu a ve výztuži pro krátkodobé a dlouhodobé účinky.

omezeni_napeti

Šířka trhlin

Šířka trhlin je počítána pro železobetonové, předpjaté a spřažené pruty a pro plošné prvky (nádrže na kapaliny). Je možné vyloučit nebo uvažovat s pevností betonu v tahu.

sirka_trhlin

Průhyby

Kontrola deformace železobetonových i předpjatých nosníků se zohledněním vlivu trhlin, stáří betonu (modul pružnosti), vlivu smršťování a dotvarování.

vaznik

pruhyb



Křehký lom

Únosnost se ověřuje uplatněním redukované plochy předpínací výztuže.

Únava

Stanovení rozkmitu napětí a posouzení únavového namáhání betonu, výztuže i předpínací výztuže. Únava je řešena pro silniční i železniční mosty.

Podmínka dekomprese

Podmínka dekomprese pro předpjaté prvky omezuje vzdálenost předpínací výztuže od části betonu namáhaného tahem.

SPECIÁLNÍ VÝPOČTY

Detailní výpočet Vám umožní bezpečný a ekonomický návrh.

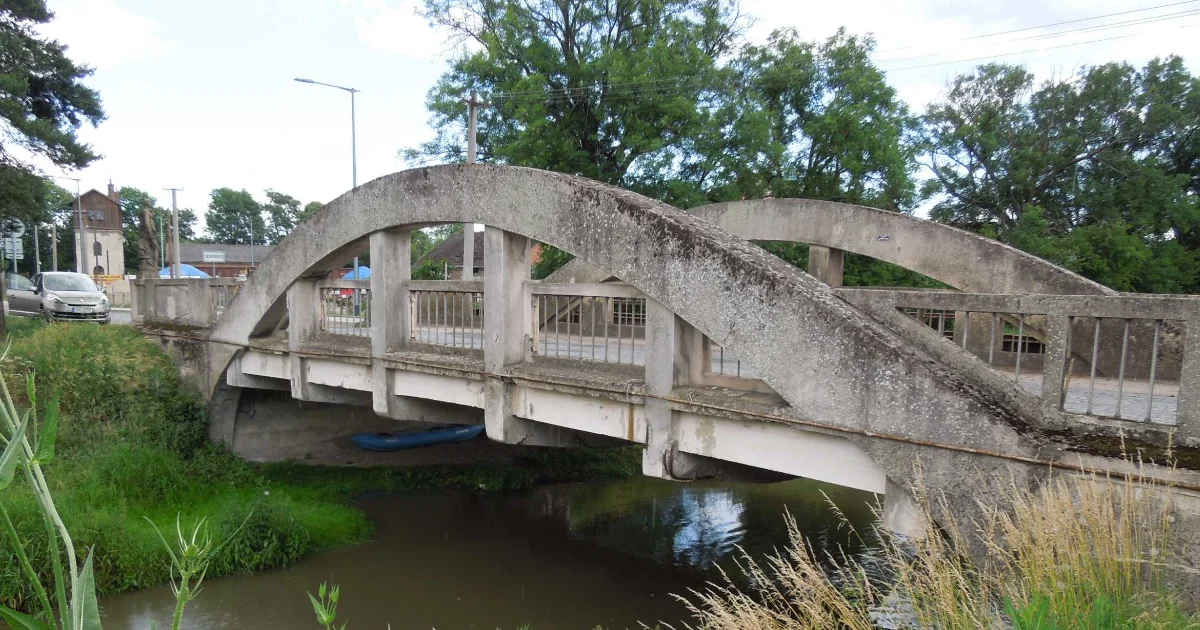

Zatížitelnost

Automazizovaný výpočet pro stanovení zatižitelnosti betonových mostů (silničních, železničních) se zohledněním mezního stavu únosonosti i použitelnosti.
Využití již definovaných dat z návrhu, BIM řešení a efektivní iterační proces značně šetří Váš čas.

blr

blr_2



M-N-kappa

pushover2Diagram závislosti momentu, normálové síly a pootočení průřezu je možné použít pro výpočet vlastností plastického kloubu, například pro metodu postupného přitěžování (Pushover).

graf

Nelineární dotvarování

3D TDA analýzu lze provést s vlivem nelinearity dotvarování. Tento výpočet reálněji popisuje chování konstrukce a umožní ekonomický návrh s ohledem na posouzení omezení napětí.

TDA

Unikátní 3D časově závislá analýza smršťování a dotvarování betonu vystihuje reálné chování konstrukce v průběhu výstavby i provozu.
V rámci BIM řešení je možné tuto sofistikovanou analýzu provádět i na vybraných prvcích 3D modelu Vašeho MKP SW.

tda

Fáze výstavby

Pro vybrané typy konstrukcí jsou v IDEA StatiCa předem definovány fáze výstavby.

Mosty

postup-vystavby

Prefabrikáty

Postup výstavby

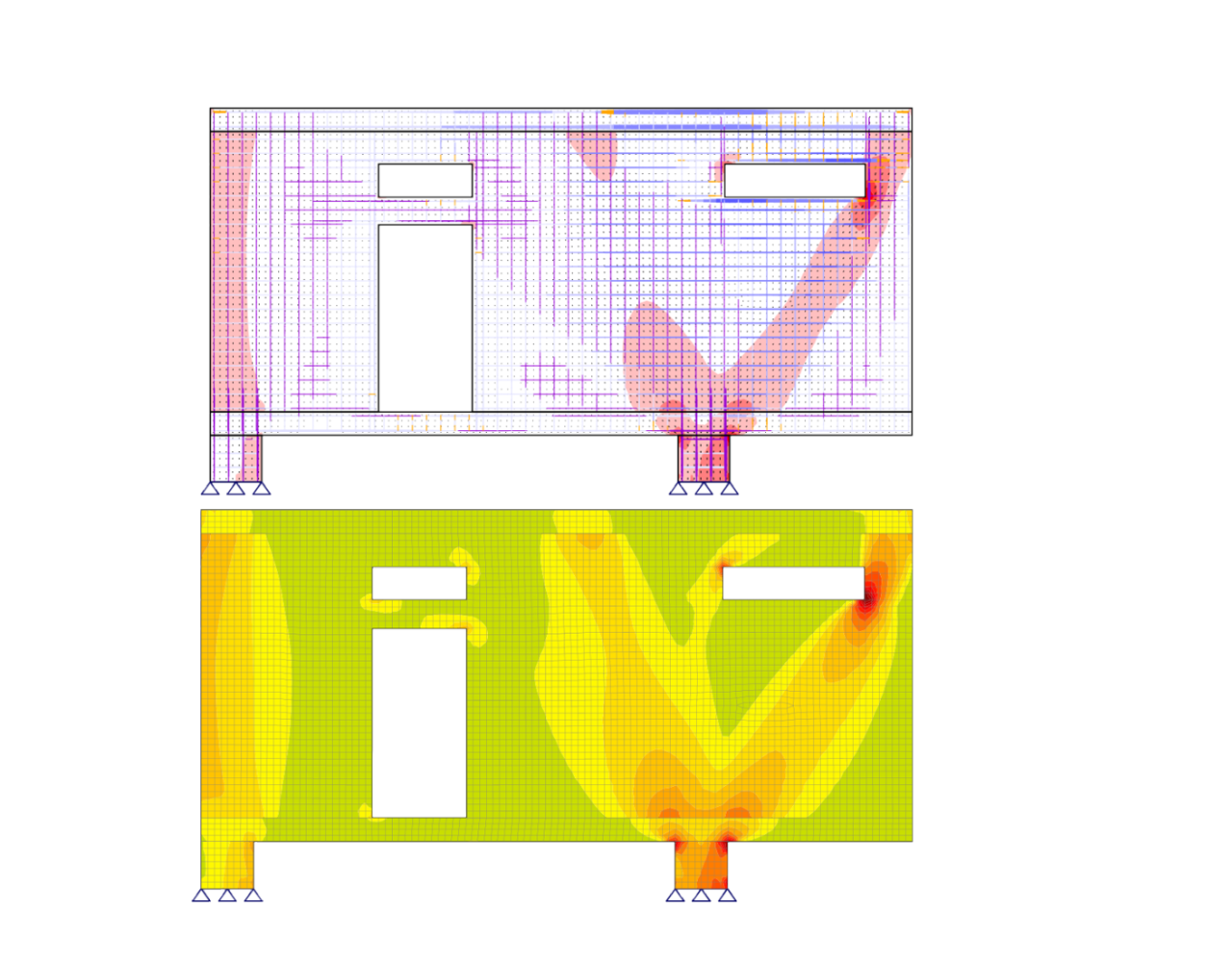

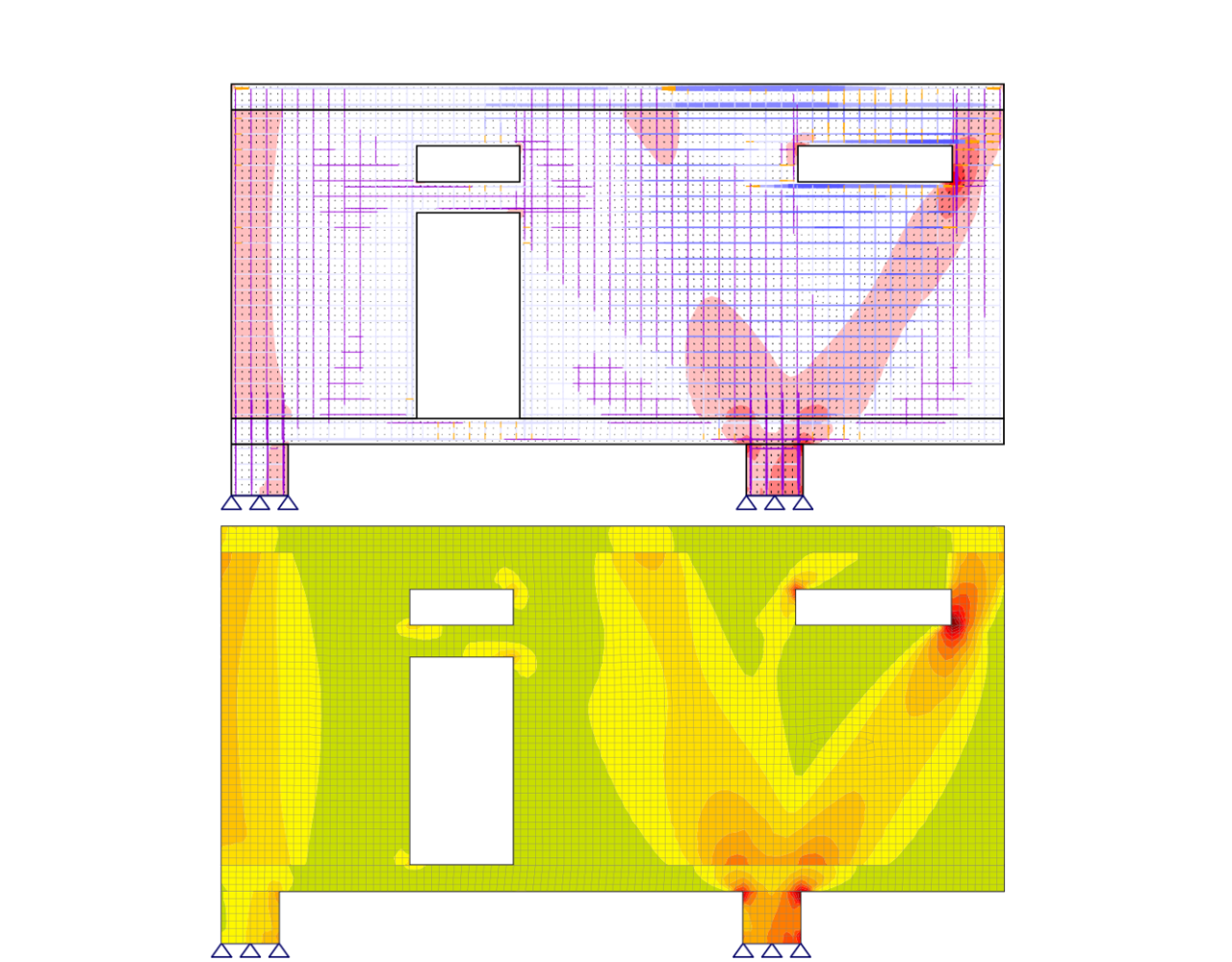

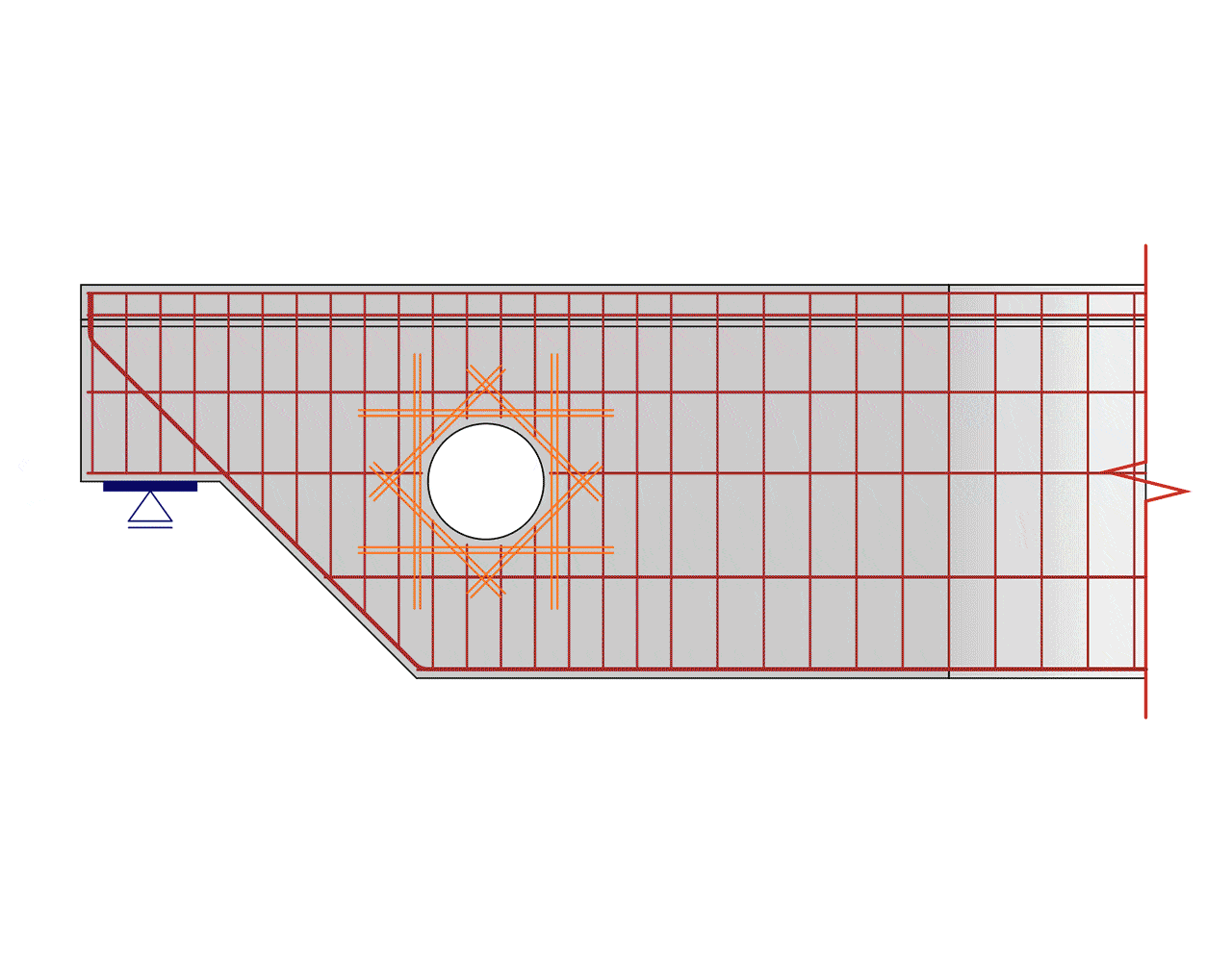

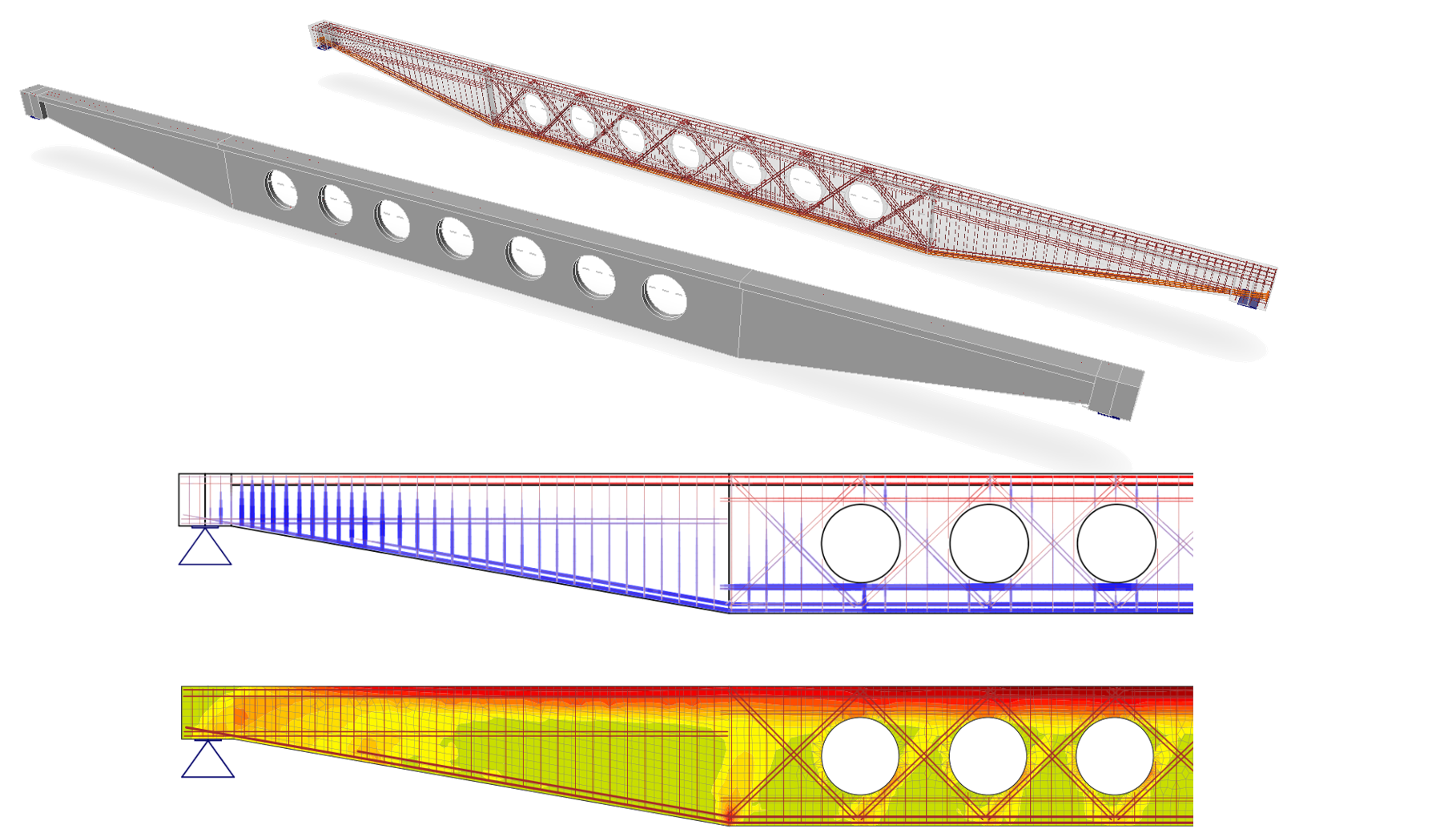

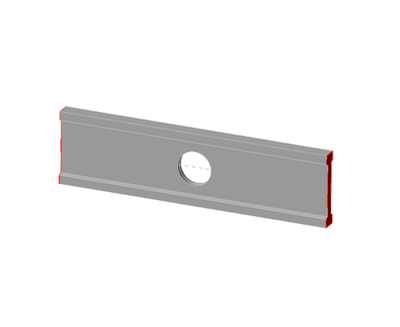

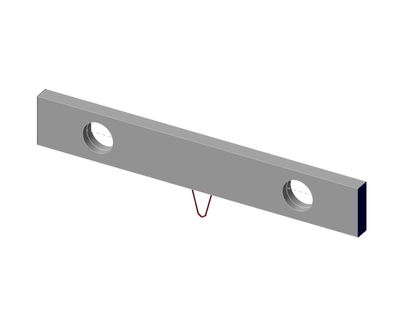

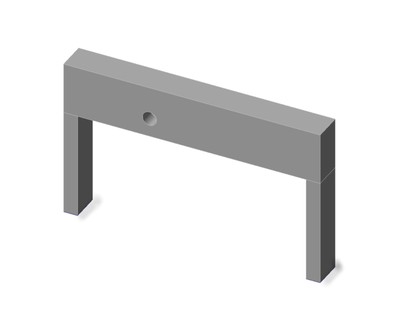

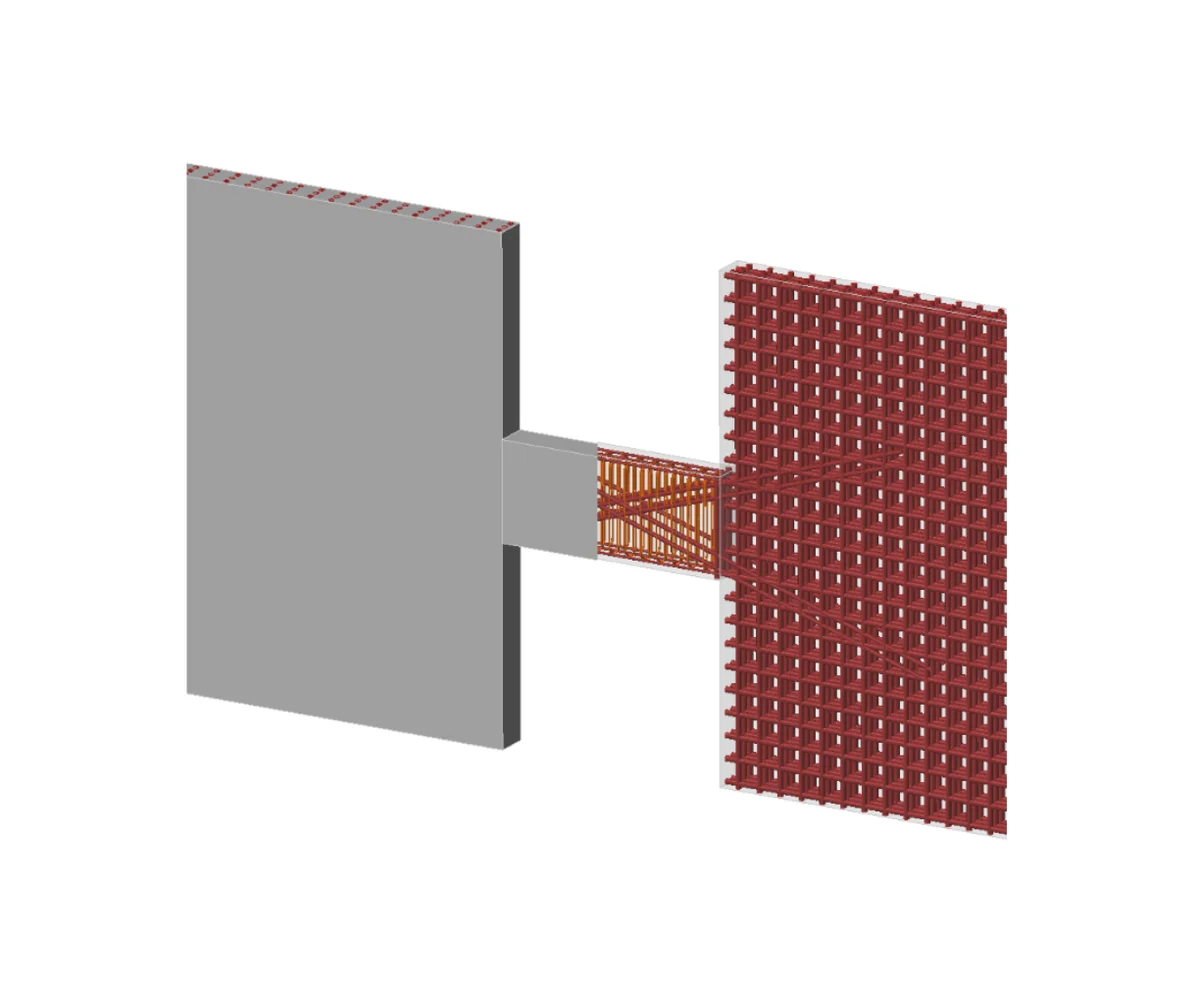

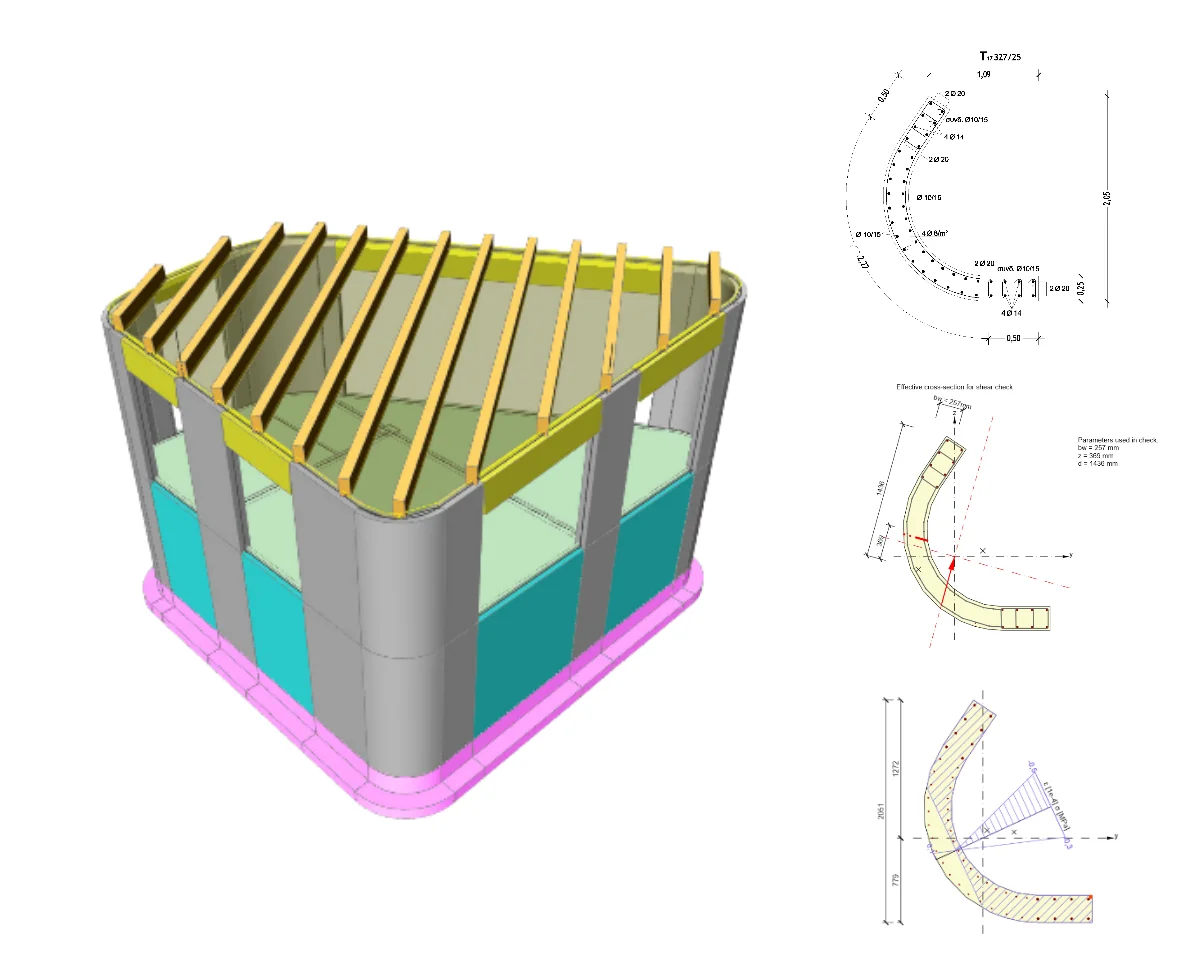

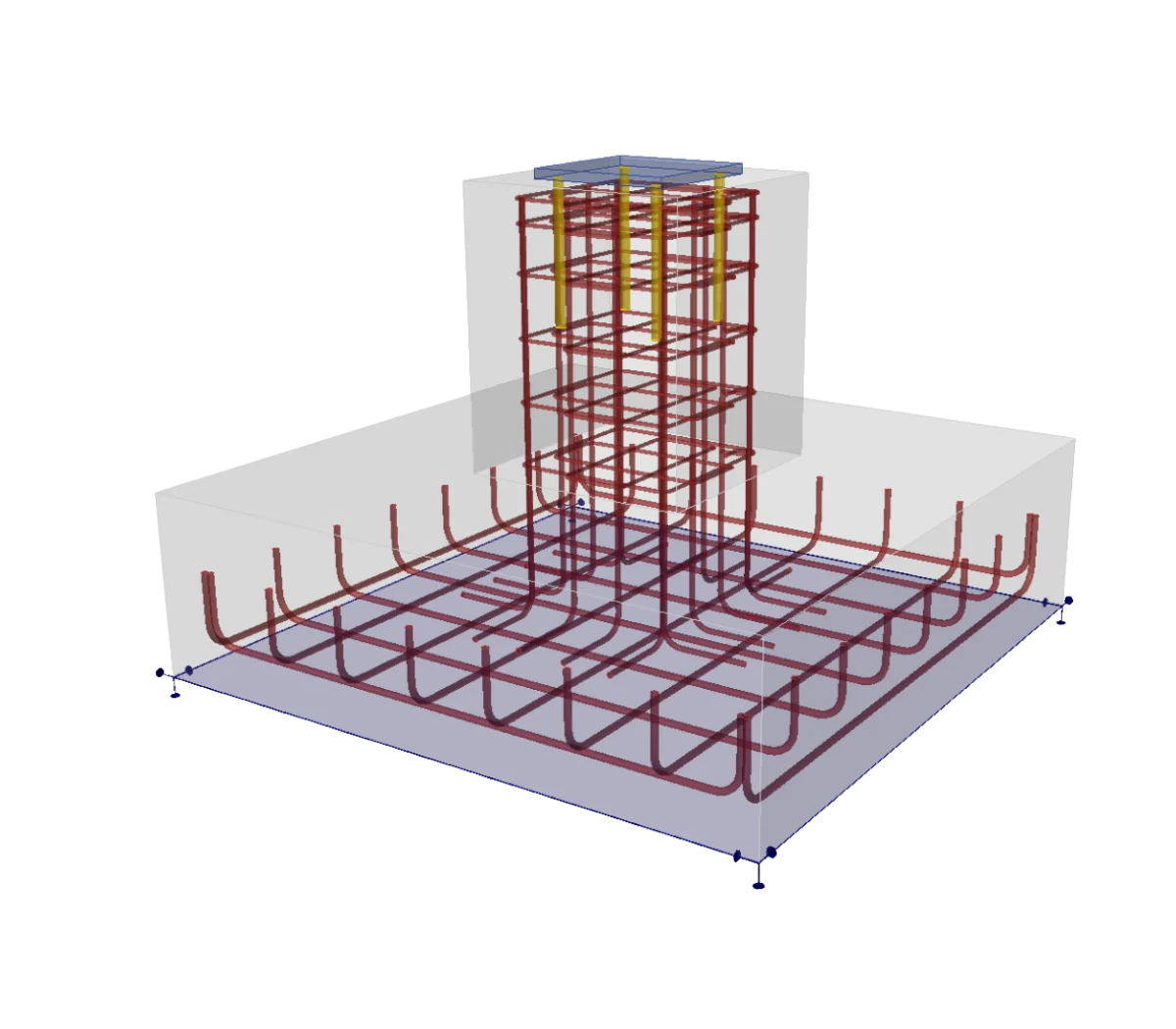

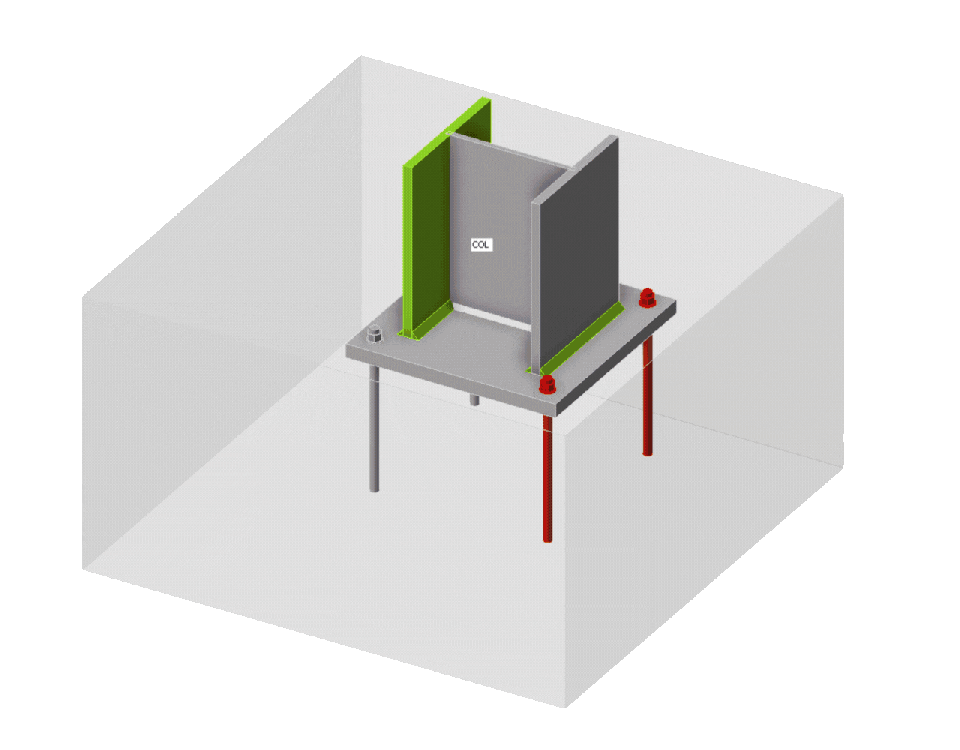

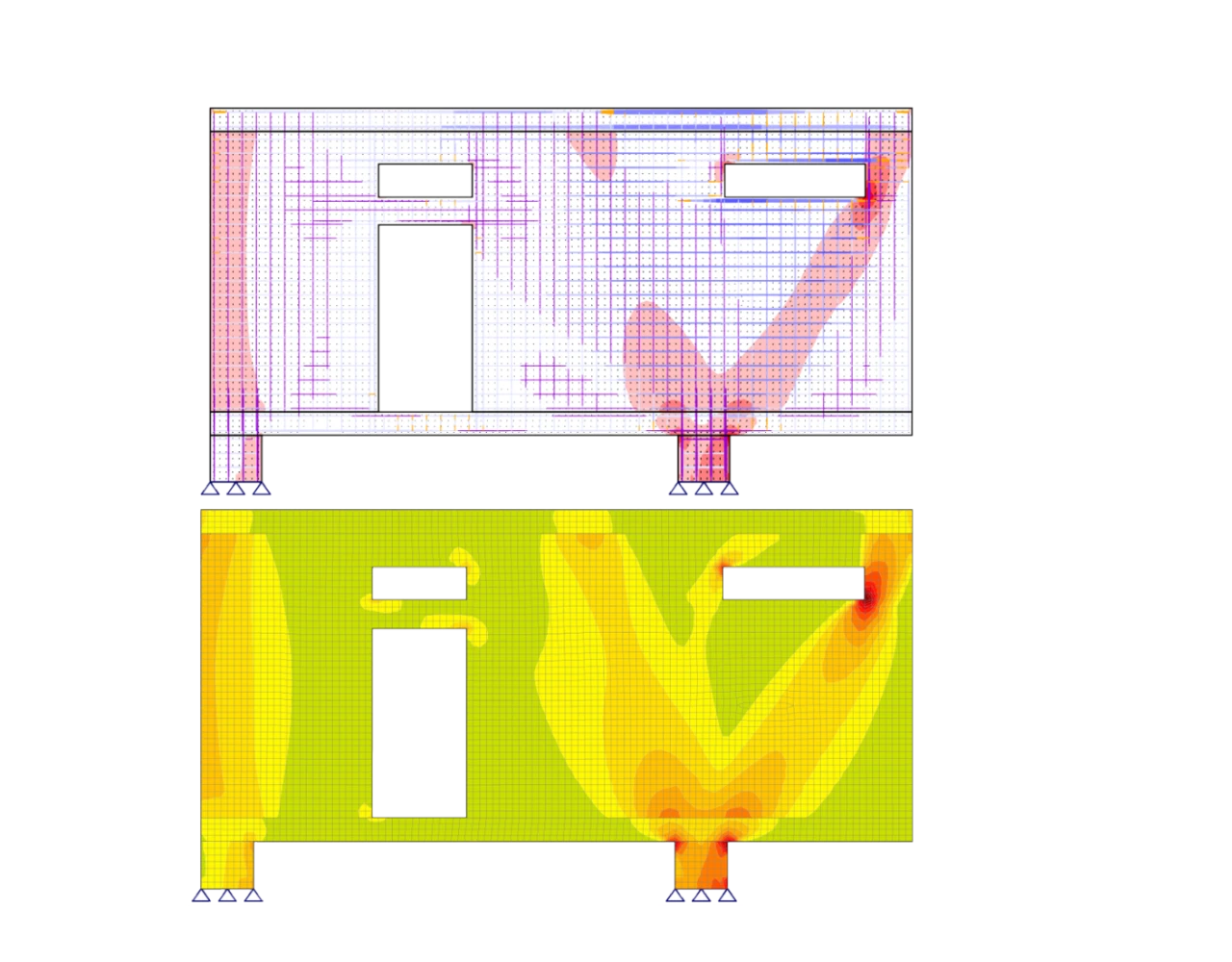

Detaily

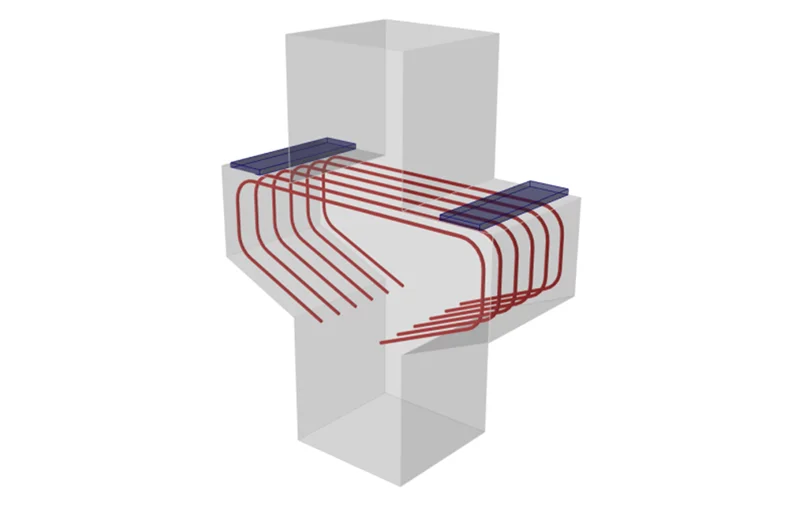

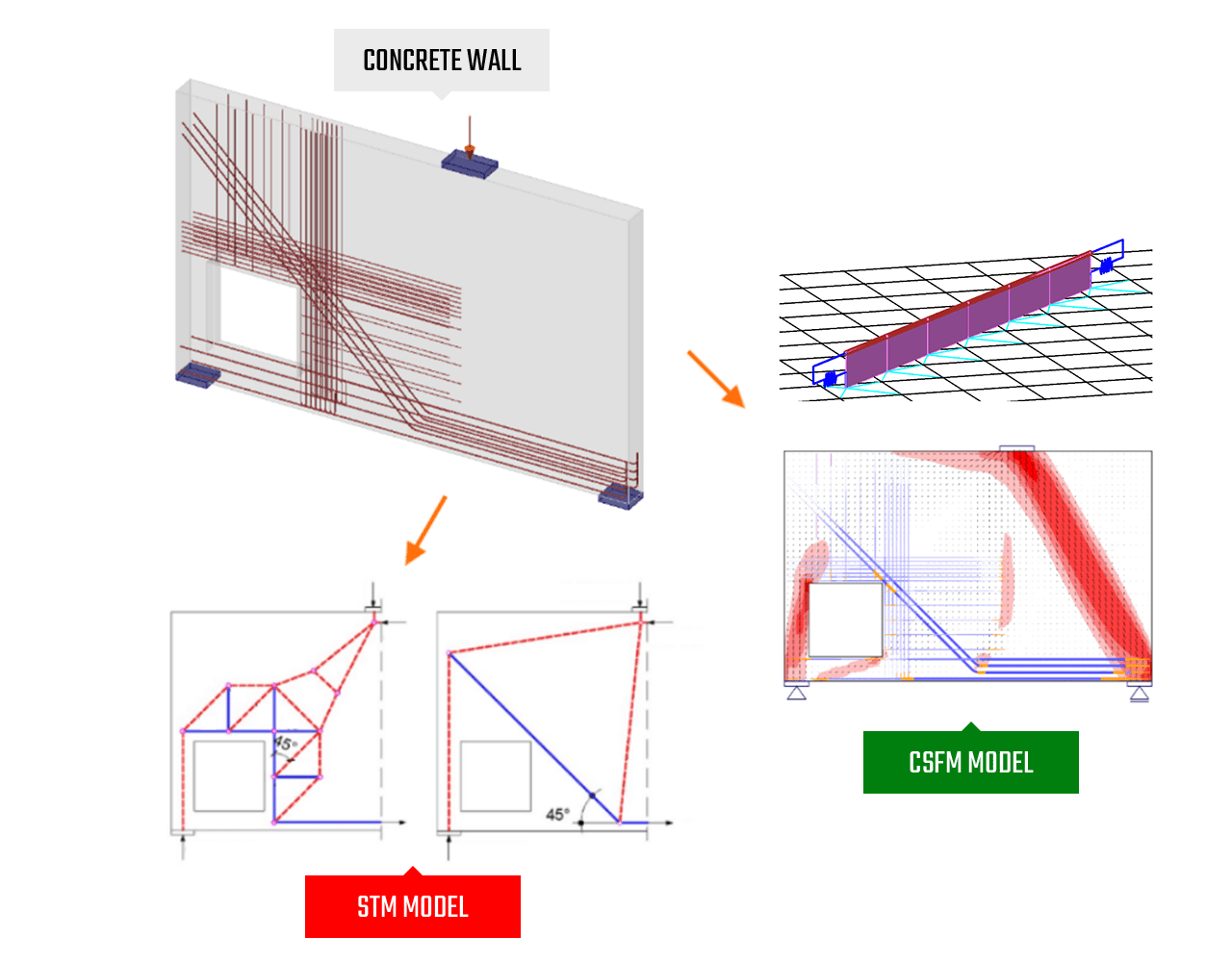

Řešení krátké konzoly pomocí metody příhradové analogie (S&T) s úplným posouzením jednotlivých komponent betonu (vzpěry a uzlové oblasti) a výztuže (prostorové smyčky, rámující vložky a třmínky). Kontrola konstrukčních zásad, kotevních délek atd.

Další vývoj detailů sledujte zde.

Krátká konzola

Zlepšení každodenní práce inženýrů

BEZPEČNOST

Srozumitelnost prezentace výsledků umožňuje minimalizovat rizika poruch konstrukcí.

ÚSPORA ČASU

Jednoduché zadání, rychlý návrh konstrukce vede k úspoře času až 80% pro běžné i nestandardní projekty.



OPTIMALIZACE

Optimální využití všech materiálů v průřezu při posouzení na mezní stav únosnosti a použitelnosti.



Výstupní protokol

Můžete si zvolit ze stručného nebo detailního protokolu. Všechny posudky dle normy včetně národních dodatků se tisknou včetně odkazů na jednotlivé články. Obsahuje výkaz materiálu, tabulky, grafy a možnost exportu do DXF.



Navrženo pomocí IDEA StatiCa Concrete & Prestressing

Mosty

Prefabrikáty

Monolity

Tam kde Vám norma nedává jasná doporučení, my máme ověřené řešení.

Statická analýza a posouzení betonových a předpjatých konstrukci jsou velmi náročné disciplíny, a to nejen z důvodu přirozené složitosti problému, ale i kvůli různým legislativním omezením a předpisům, které musí inženýr splnit, které bývají nejednoznačné. Za těchto podmínek musí dnes projektanti pracovat rychleji, přesněji a spolehlivěji než kdy dříve. Vyvíjet program pro výpočet a návrh stavebních konstrukcí je náš způsob, jak pomoct inženýrům pracovat rychleji, lépe a jak se vypořádat s přibývajícími normovými požadavky.



Validace a verifikace, věda a výzkum

Výsledky naší dlouholeté činnosti, které jsou implementovány v sw IDEA StatiCa, jsou ověřovány současnou odbornou literaturou, výzkumem, a především jsou akceptovány našimi uživateli.
