Előfeszített híd rekeszfal (EN)
1 Új projekt

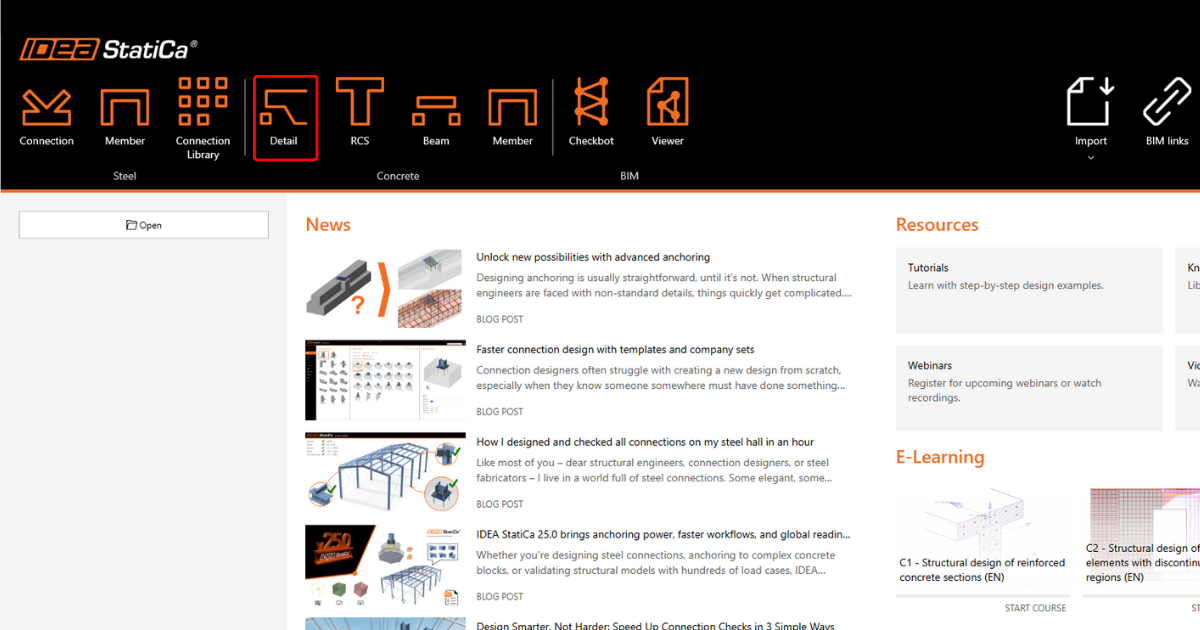

Indítsa el az IDEA StatiCa programot, és válassza a Detail modult
A Varázsló ablak automatikusan megnyílik, ahol kiválaszthatja a 2D modell típust, majd az Osztályban a Rekeszfalak lehetőséget, és a Dobozos tartó rekeszfal topológiát. Ezután folytathatja a megfelelő betonminőség és betonfedés kiválasztásával.
2 Geometria
Kezdje meg a geometria meghatározását. A sablon már létrehozott négy elemet: D1 rekeszfal, O1 nyílás, valamint DPS1 és DPS2 elosztott pontok.
Módosítsa a rekeszfal geometriáját.
Lépjünk tovább a következő elemre, az O1 nyílásra.
Végül meg kell változtatni az elosztott ponttámaszok helyzetét és méreteit. A támasztípus kiválasztásakor figyelembe kell venni a részlegesen terhelt terület hatását.
A geometria be van állítva, és továbbléphet a terhelés meghatározásához.
3 Terhek
A sablonból automatikusan három teherkombináció és három kombinációs eset jött létre. A rövid és hosszú távú hatások megfelelő megkülönböztetéséhez a Tartós és Változó terhelési állapotokat helyesen kell beállítani. Ezek a beállítások jelentős hatással vannak az ULS és SLS ellenőrzésekre.
Az első teendő az LC1 teherkombináció Előfeszítés típusra való beállítása. Ezt az esetet később a keresztirányú előfeszítéshez fogjuk használni. Ezután törölje az összes terhelést az LC1 teherkombinációból. Az LC1 teherkombináció egyelőre üres marad.
Váltson az LC2 teherkombinációra, és határozza meg újra a LL3 és LL4 vonalmenti terheket. Az LC2 teherkombináció a rekeszfalon tartós terhelésből származó nyírási terhelést képviseli. A példában nem vesszük figyelembe a hosszirányú előfeszítésből származó nyírási terhelést.
Az LC2 teherkombinációnak így kell kinéznie:
Törölje az LC3 teherkombinációt a Fa menüben jobb gombbal kattintva, majd a felugró menüből válassza a törlés lehetőséget, ezután válassza ki az LC2 teherkombinációt, és másolja le ugyanezzel az eljárással. Alternatívaként használhatja a Tulajdonságok ablak tetején lévő ikonokat is.
Ne felejtse el az LC3 teherkombináció típusát Változó értékre módosítani. Az LC3 teherkombináció a változó terhekből származó nyírási és csavaró terhelést képviseli.
A Tulajdonságok ablakban határozza meg újra az LL1 és LL2 vonalmenti terheket az ábrán látható módon.
A következő lépés az LL2 vonalmenti teher másolása. Ezt úgy kell elvégezni, hogy kiválasztja a megfelelő terhelést, majd a Másolás gombra kattint. A másolt elemet még szerkeszteni kell.
Végül hozzon létre 2 új vonalmenti terhelést a plusz gomb segítségével.
Módosítsa az újonnan létrehozott terheléseket.
Az LC3 teherkombinációnak a következőképpen kell kinéznie.
Az utolsó módosítás a kombinációs együtthatók beállítása lesz. A kombinációk újrakonfigurálásához kattintson az SLS vagy az ULS kombinációkra, a kombinációs együtthatók megjelennek a tulajdonságok ablakban. Állítsa be az értékeket az ábrán látható módon. Az LC1 teherkombinációhoz 0,90 értéket állítunk be a keresztirányú előfeszítés hosszú távú veszteségeinek szimulálásához.
Jelenleg az összes teherkombináció aktiválva van az ellenőrzésekhez. Egyes kombinációk ellenőrzésből való kizárásával szükség esetén gyorsabb számítást érhet el.
Szükség esetén új kombinációkat is meghatározhat, az SLS szabványellenőrzésekhez háromféle kombináció áll rendelkezésre: jellemző, gyakori és kvázi-állandó. Kiválaszthatja, hogy az egyes kombinációkhoz mely ellenőrzéseket kell elvégezni. A mi esetünkben a C2-höz a lehajlás-ellenőrzést, a C3-hoz a repedésszélesség-ellenőrzést választjuk.
A terhek és kombinációk meg vannak határozva. Most továbblépünk a vasalás meghatározásához.
4 Vasalás
Mielőtt elkezdenénk módosítani a sablon által generált vasalást, nézzük meg a Tervezés fülön található Topológiai optimalizálást. A számítás egy hatékony térfogatot használ (ebben az esetben például 40%-ot), és ezt a térfogatot úgy helyezi el, hogy a generált szerkezet a lehető legmerevebb legyen.
A piros területek nyomási mezőket, a kék területek húzási mezőket jelölnek.
Most erősítsük meg a rekeszfalunkat. A sablon már hozzáadott egy huzalhálót, egy kalitkát és nyolc vasaláscsoport-csoportot, ezeket csak az igényeinek megfelelően kellmódosítania.
Először törölje a WF1 huzalhálót.
Módosítsa a nyílás körüli vasalást RO1.
A GB2 elemnél csak a darabszámot változtassa 13 db-ra.
Igazítsa a GB5 és GB6 vasaláscsoportot a falban lévő nyírási vasaláshoz.
Igazítsa a többi elemet, GB7, GB8 és GB1, az alábbiakban látható módon.
A GB3 és GB4 vasaláscsoportot szintén módosítani kell.
A rekeszfalban még nincs meghatározva függőleges vasalás. Ezért hozzon létre egy új vasaláscsoportot az Új gombra kattintva, majd válassza a Vasaláscsoport lehetőséget.
Az új csoport módosításához először a Rúdalak meghatározását kell beállítani a Körvonal vagy nyílásél mentén értékre. Töltse ki a többi cellát az ábrán látható módon.
A modellből hiányzó utolsó elem a GB2 vasaláscsoport másolataként hozható létre. Ezután határozza meg újra a pozícióját az ellentétes konzolra.
A vasalás kész, továbbléphet az Előfeszítésre.
5 Előfeszítés
A rekeszfalhoz előfeszítést is hozzáadhatunk. Ehhez kattintson az Új gombra, és válassza az Előfeszítő feszítőkábel lehetőséget.
Határozza meg a feszítőkábel geometriáját a Rúdalak meghatározása beállítást Töröttvonal értékre állítva, majd az Alak szerkesztése gombbal nyissa meg a koordináták bevitelére szolgáló párbeszédablakot. A koordinátákat például Excel-táblázatból másolva is meg lehet adni.
Ezután csak adja meg a bemeneteket a következő ábra szerint. A rövid távú veszteségekhez válassza az automatikus számítást.
6 Számítás és ellenőrzések
A navigátorban váltson az Ellenőrzés nézetre. A számítás megkezdése előtt állítsa be a Beállításokat. Jelölje be a Dekompressziós ellenőrzés mellőzése opciót.
Indítsa el a számítást.

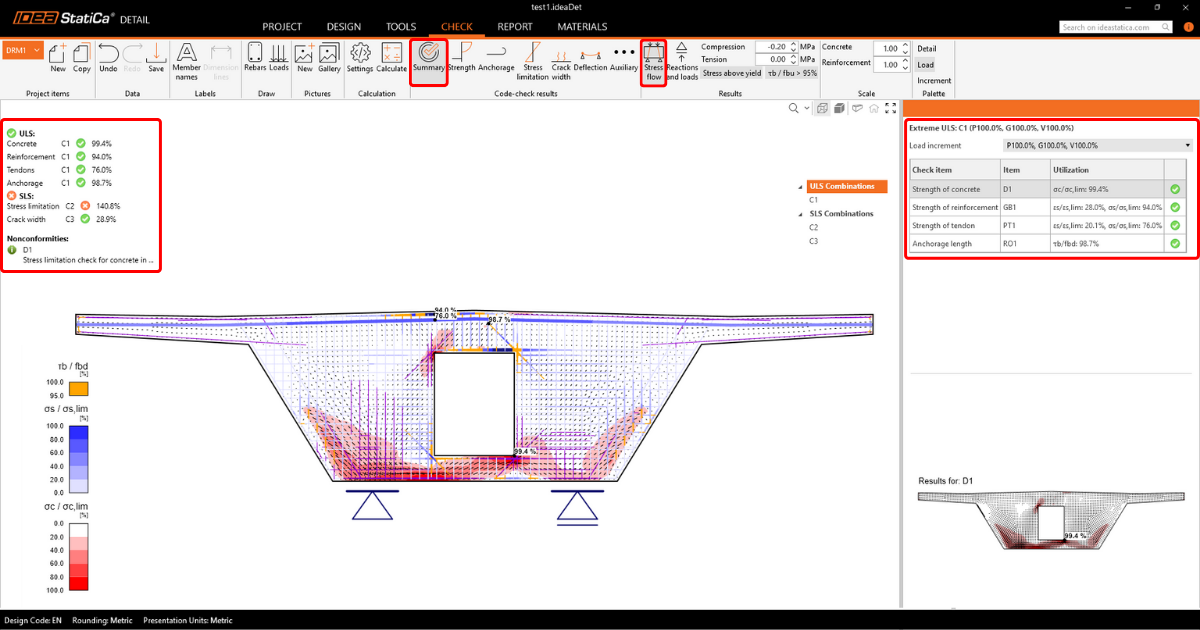

A bal felső sarokban áttekintést láthat az összes ellenőrzésről, a kihasználtság százalékos értékéről és az ellenőrzések állapotáról (megfelelt/nem felelt meg). A jobb felső sarokban részletes számítási eredmények és az alkalmazott tartós és változó terhelés mértéke található. Az ábra alatt a táblázatban látható a beton végső határállapotára vonatkozó tervezési eredmény.

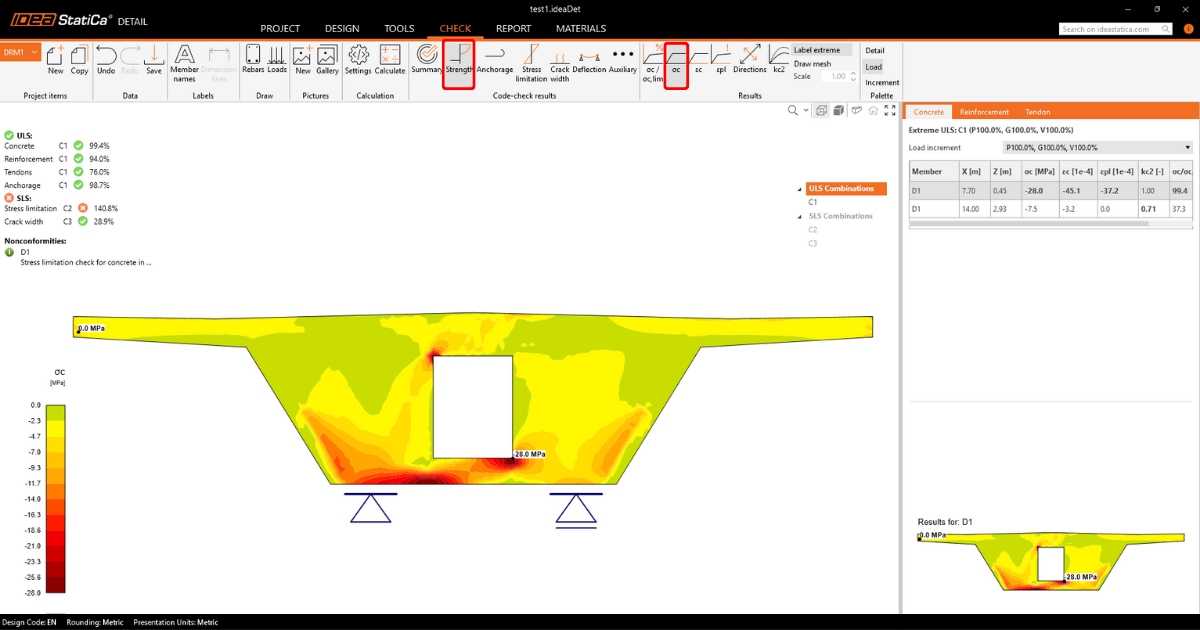

Ezután váltson a Szilárdság szabványellenőrzési eredményeire. Itt látható a betonban lévő feszültség-ellenőrzés. A számítás nemlineáris, ezért figyelembe veszi az anyag plasztifikációját. Megmutatja a betonban lévő feszültséget, amelyet a támaszon felüli részlegesen terhelt terület hatásához igazítottak. Figyelje meg a betonban lévő végső feszültség értékét is, amely nem felel meg a beton méretezési szilárdságának. A betonban lévő határfeszültség számításával kapcsolatos további információkért lásd az Elméleti háttér fejezetet.

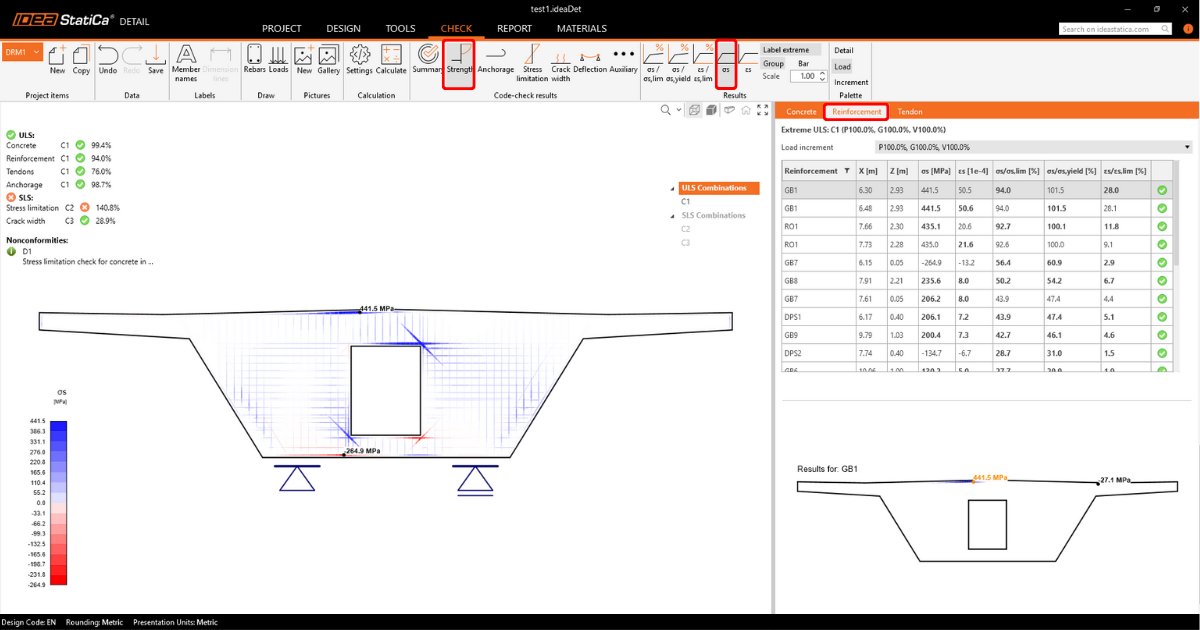

Hasonló eredmények jeleníthetők meg a vasaláshoz is. Váltson a Vasalás fülre. A felső szalag beállításai megváltoznak, és megjelennek a táblázat részletes eredményei (az egyes betétek feszültségei és alakváltozásai, beleértve azok teljes kihasználtságát is).

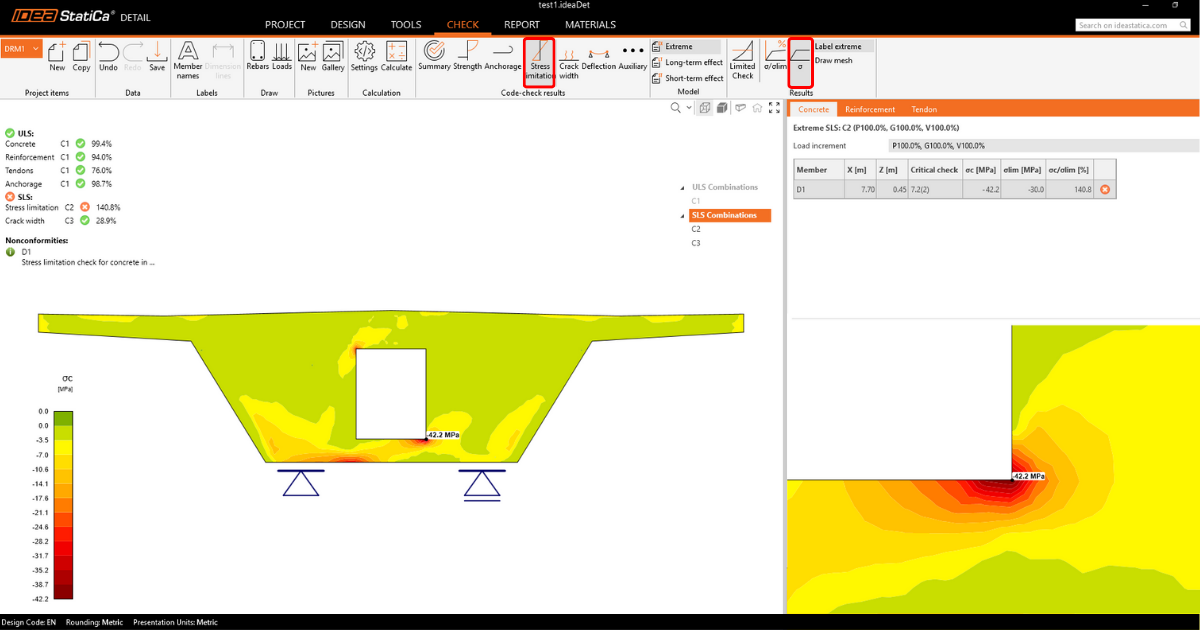

Az SLS eredmények a Feszültségkorlátozás, Repedésszélesség és Lehajlás alatt találhatók. A feszültségkorlátozás ellenőrzésekor azt tapasztalja, hogy a nyílás alsó sarkában lévő betonban a feszültség nem kielégítő. Feszültségcsúcs van jelen.

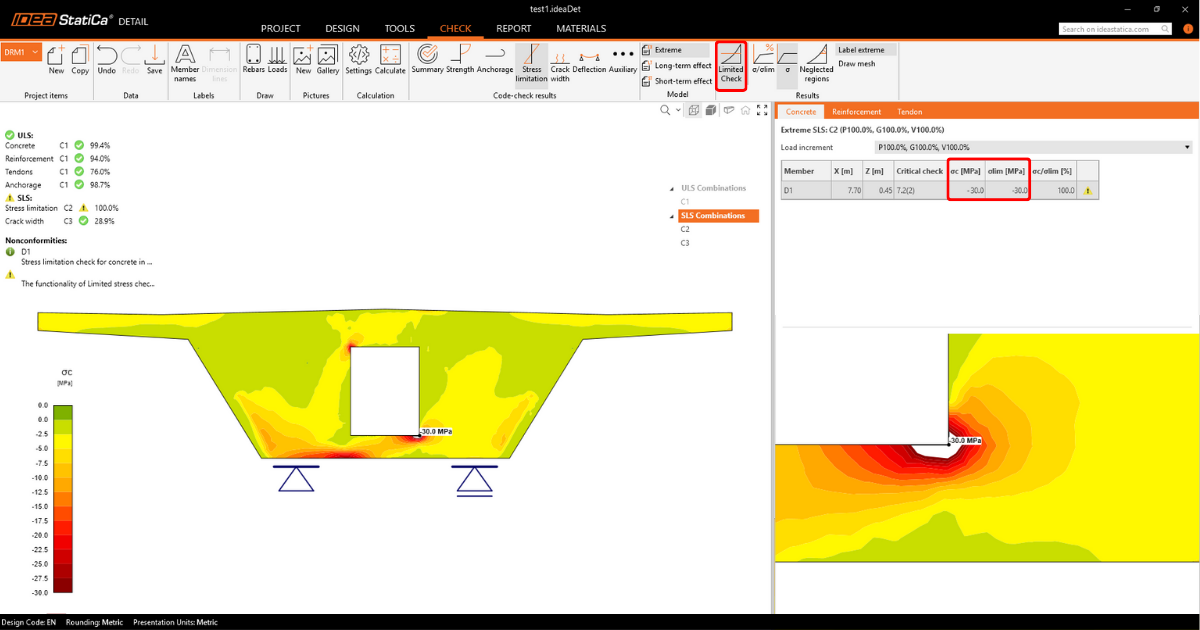

Ezt a Korlátozott feszültség funkcióval küszöbölheti ki, amely automatikusan figyelmen kívül hagyja az ilyen csúcsokat.
- Olvasson többet a funkcióról itt: Korlátozott feszültség-ellenőrzés funkció a Detail alkalmazásban

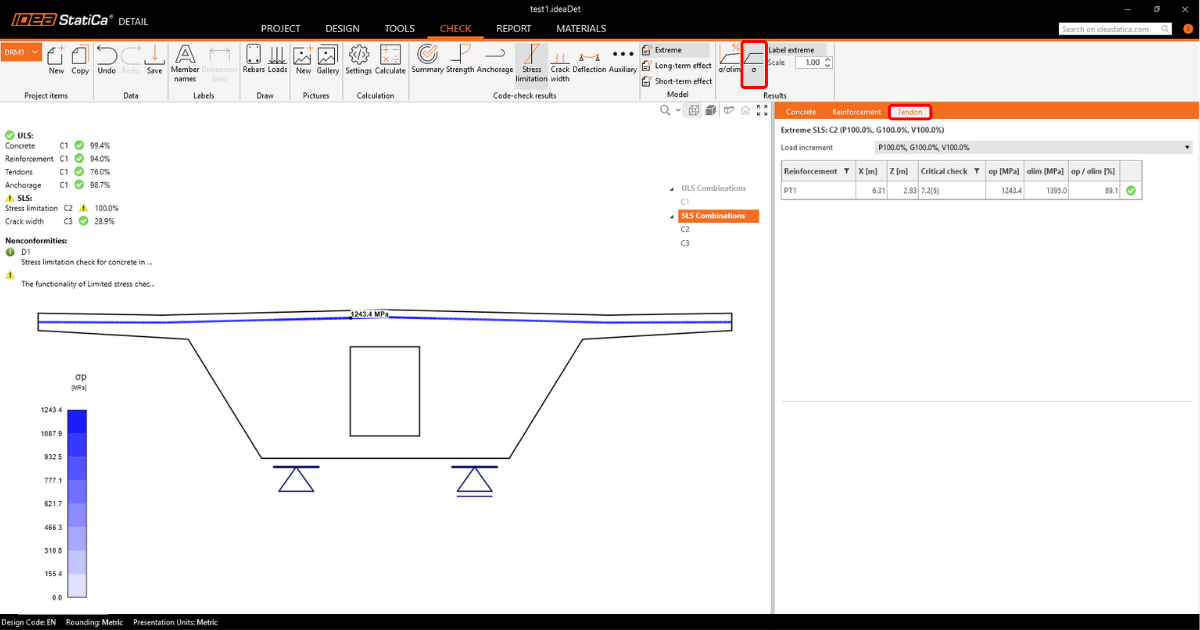

Ellenőrizze a feszítőkábelekben lévő feszültséget is.

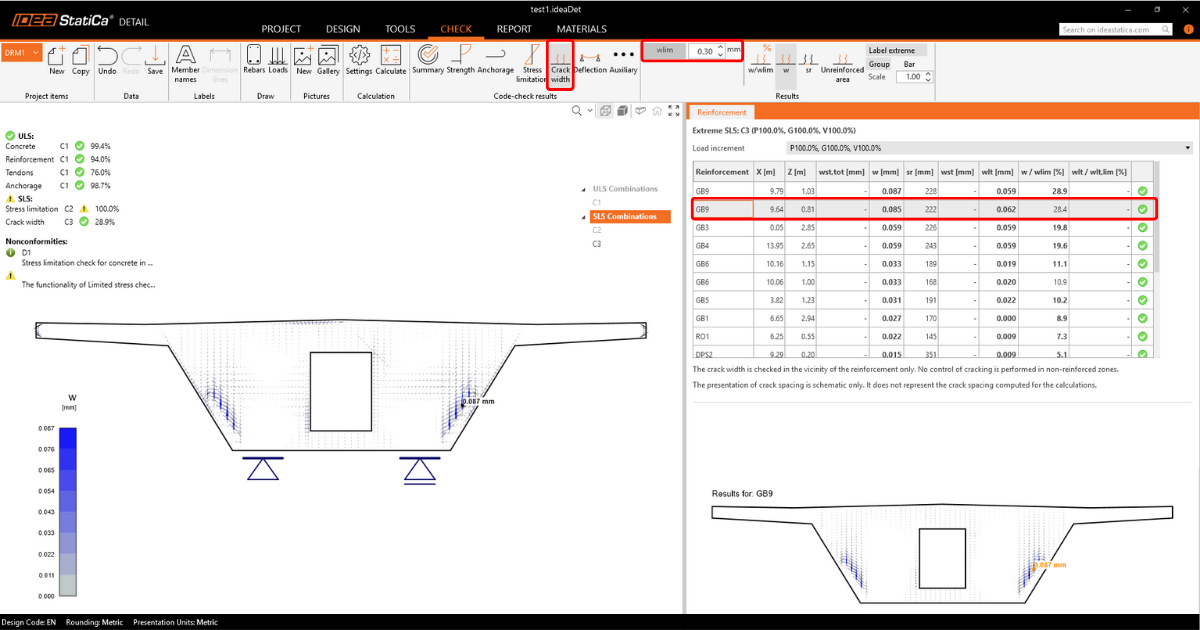

Lehetőség van a repedésszélesség ellenőrzésére is, beleértve az előfeszítés hatásait. Az eredményeket az egyes vasalásokra vonatkozóan is megjelenítheti.
7 Jelentés

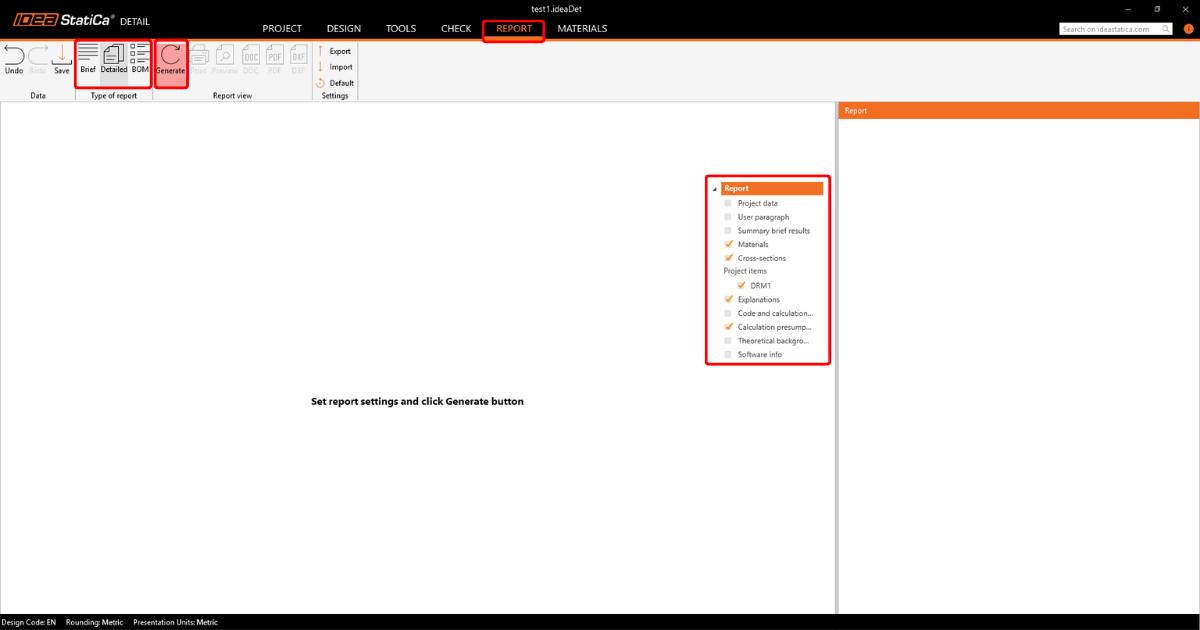

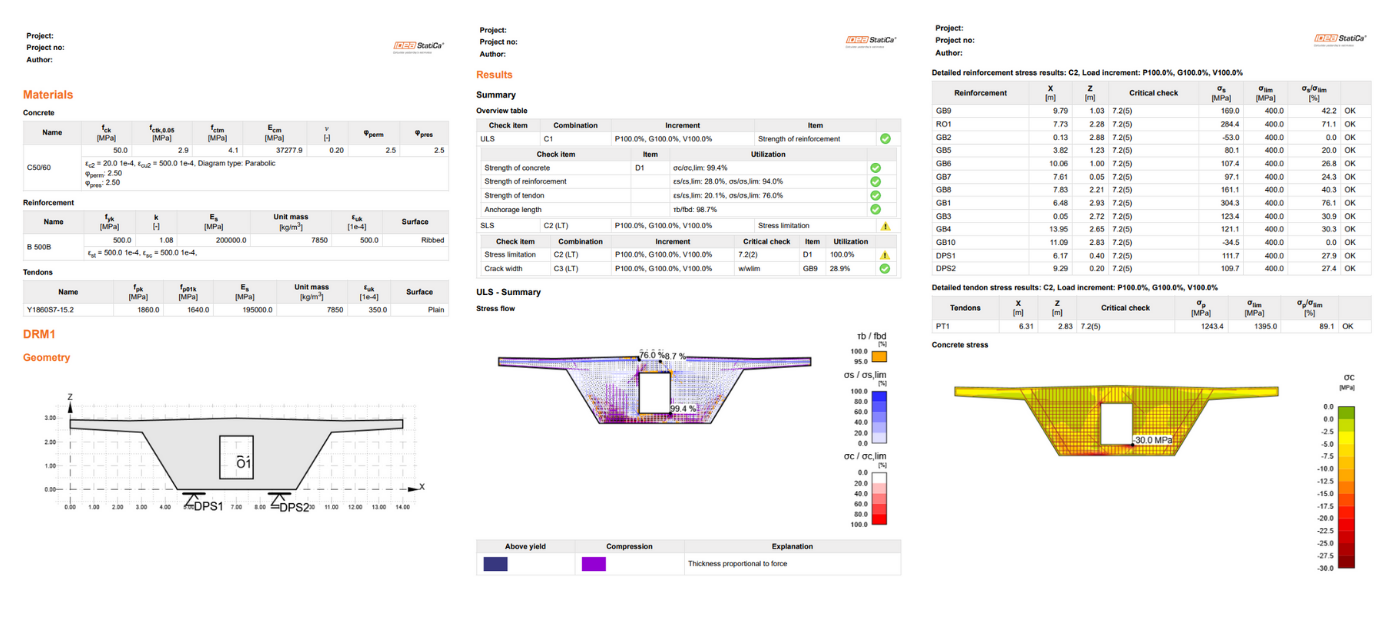

Az összes számítási eredményt a jelentésben is megtekintheti. Csak váltson a Jelentés fülre, és kattintson a Generálás gombra. A jelentés tartalmát szerkesztheti, vagy exportálhatja DOC/PDF formátumba a felső szalag gombjainak segítségével.
