Enlace API de Grasshopper - cálculo masivo de uniones de acero (06)

Steel

Connection

IDEA Open Model (API)

Grasshopper

Checkbot

Modeling

Este artículo también está disponible en:

Traducido por IA del inglés

En este tutorial, aprenderá cómo utilizar una plantilla paramétrica para el cálculo masivo de uniones de acero con la misma geometría.

Este tutorial utiliza Rhino 8. Si trabaja con IDEA StatiCa versión hasta 24.1.3, consulte este tutorial.

Grasshopper - Instalación del Plugin

Puede obtener una versión de prueba de Rhino3d y Grasshopper desde el sitio web de Rhino3d. Ejecute Rhinoceros y seleccione la plantilla con Metros:

En la línea de comandos, introduzca "Package Manager":

Aparece una nueva ventana; seleccione IDEAStatiCa y haga clic en Instalar. El plugin se descargará e instalará. Para que esté activo, es necesario reiniciar Rhinoceros.

Para iniciar Grasshopper con el plugin de IDEA StatiCa, seleccione Herramientas / Grasshopper en la pestaña de Rhinoceros.

Como puede ver, el plugin ya está incorporado.

Conozca los componentes y comandos del plugin de IDEA StatiCa para Grasshopper en el artículo Descripción de los componentes del plugin de Grasshopper.

Plugin HUMAN

En este ejemplo, necesitamos seleccionar una parte de la estructura, y para este propósito, debe instalar otro plugin - HUMAN, que utilizará en este tutorial.

IDEA StatiCa Checkbot – importación de una estructura, diseño de una unión

Abra la carpeta adjunta con una estructura importada desde software de terceros. Se incluyen las fuerzas internas.

Seleccione una de las uniones intermedias en el cordón superior (p. ej., C11) y ábrala en IDEA StatiCa Connection.

Puede diseñarla correctamente según sus necesidades o utilizar nuestra unión completamente preparada aquí.

Vaya a la pestaña Desarrollador, establezca los parámetros y vincúlelos a la operación correspondiente según las siguientes imágenes:

Finalmente, guarde toda la unión como una plantilla *.contemp, que se utilizará posteriormente en Grasshopper.

Grasshopper - importar archivo XML, aplicar la plantilla

Cree un nuevo documento, seleccione la pestaña Params en la cinta superior y coloque el componente File Path en el Canvas.

Haga clic derecho en el componente y seleccione el archivo import.xml, que se encuentra en la carpeta de Checkbot. Este archivo contiene todos los datos de la estructura importada.

Desde la versión 24.1.4, IDEA StatiCa incorporó una nueva API, descrita aquí.

Para ejecutar scripts de Grasshopper, debe añadir un componente llamado Connection Service Runner a cada archivo. Este componente se puede encontrar en IDEA StatiCa / App Common.

Al ejecutar este componente, debería ver aparecer la siguiente ventana.

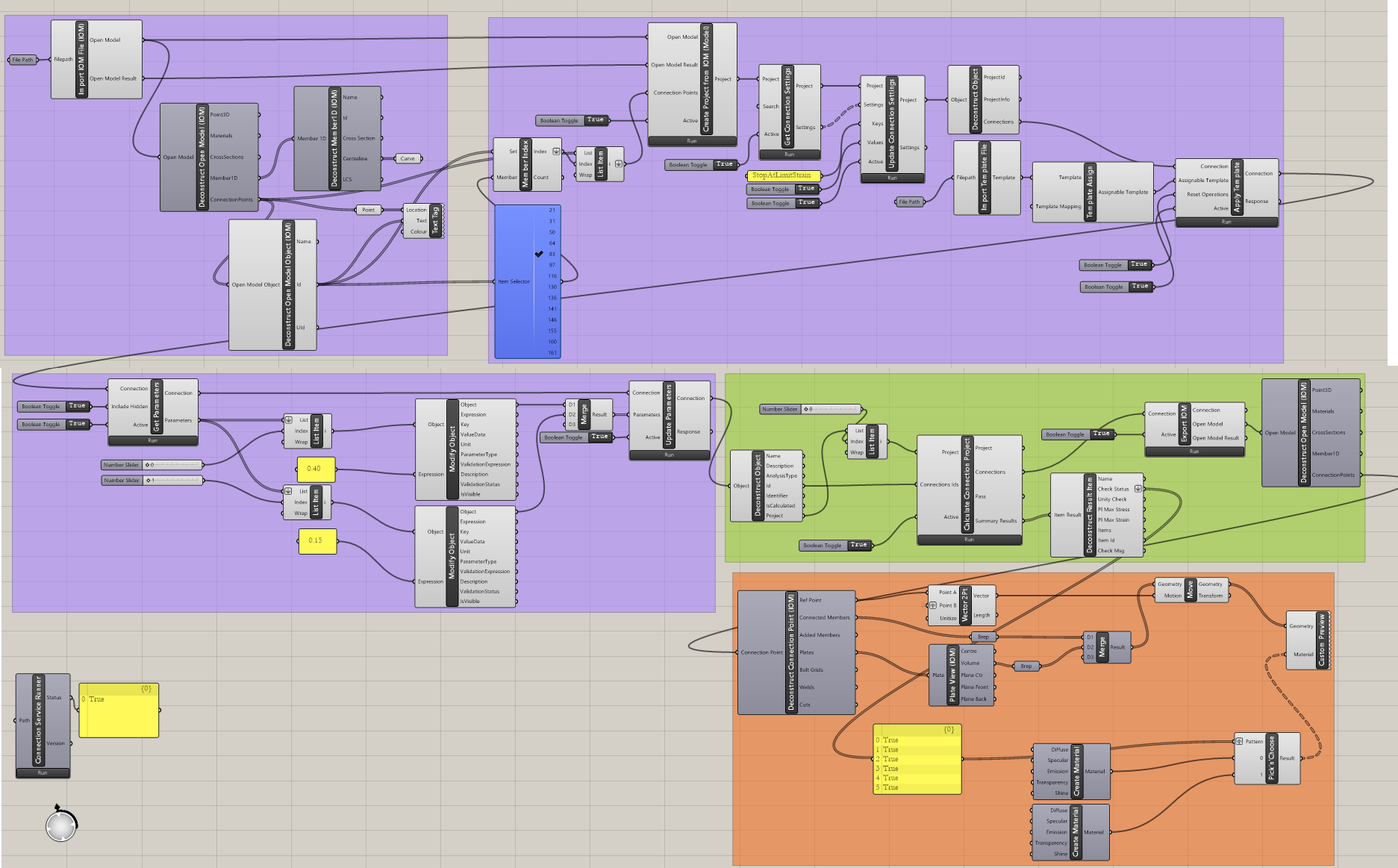

Ahora, añada los siguientes componentes al canvas y conéctelos como se muestra en la imagen.

Importar archivo y mostrar la estructura, incluyendo una descripción de las uniones en Rhino:

IDEA StatiCa / Open Model / Import IOM File
IDEA StatiCa / Open Model / Deconstruct Open Model
IDEA StatiCa / Open Model / Deconstruct Open Model Object
IDEA StatiCa / Open Model Create / Deconstruct Member 1D

Params / Geometry / Curve
Params / Geometry / Point
Display / Dimensions / Text Tag

Ahora puede ver la estructura en Rhino:

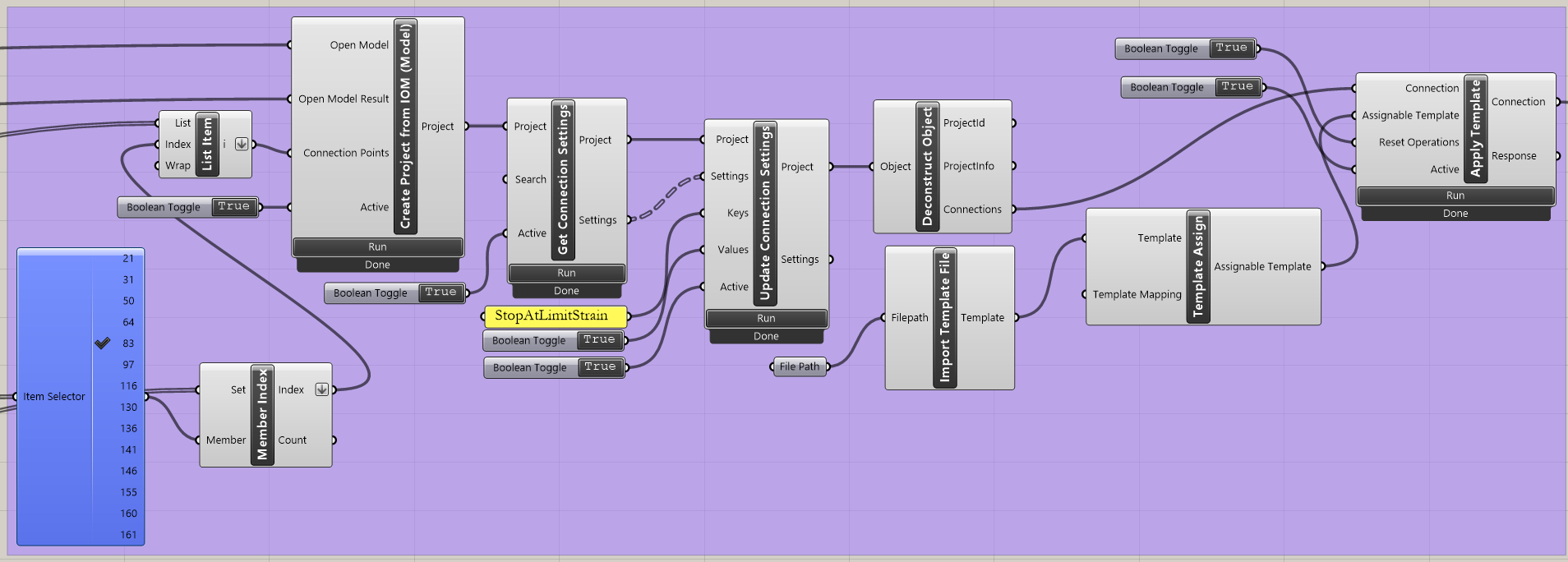

Importar la plantilla y aplicarla a las uniones seleccionadas:

IDEA StatiCa / App Common / Create Connection from IOM
IDEA StatiCa / Connection / Get Connection Settings
IDEA StatiCa / App Common / Deconstruct Object
IDEA StatiCa / Connection / Import Template file
IDEA StatiCa / Connection / Full template Assign
IDEA StatiCa / Connection / Apply Template

Human / Misc / Item Selector
Sets / Sets / Member Index
Sets / Lists / List item

Params / Primitive / File path (importar la plantilla - templ2.contemp)
Params / Input / Boolean Toggle (3x)

Ahora puede ver la estructura con las uniones seleccionadas donde se aplicó la plantilla:

Grasshopper - modificar parámetros y ejecutar el cálculo

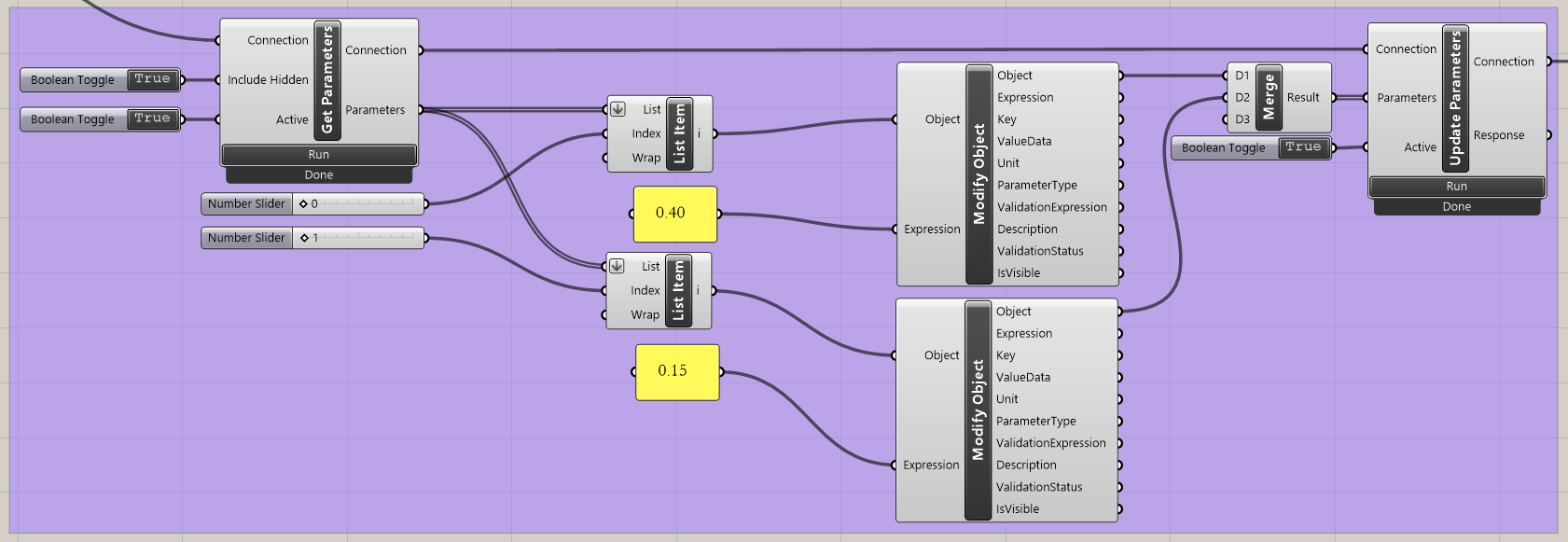

Modificar parámetros:

IDEA StatiCa / Connection / Get Parameters
IDEA StatiCa / Connection / Update Parameters

IDEA StatiCa / App Common / Modify Object (2x)

IDEA StatiCa / Connection / Modify Code Setup (para simplificar la tabla de resultados)
IDEA StatiCa / Connection / Modify Parameters

Params / Input / Panel (2x)
Params / Input / Boolean Toggle (3x)
Params / Input / Number Slider (2x)

Params / Sets / List Item (2x)
Params / Sets / Tree / Merge

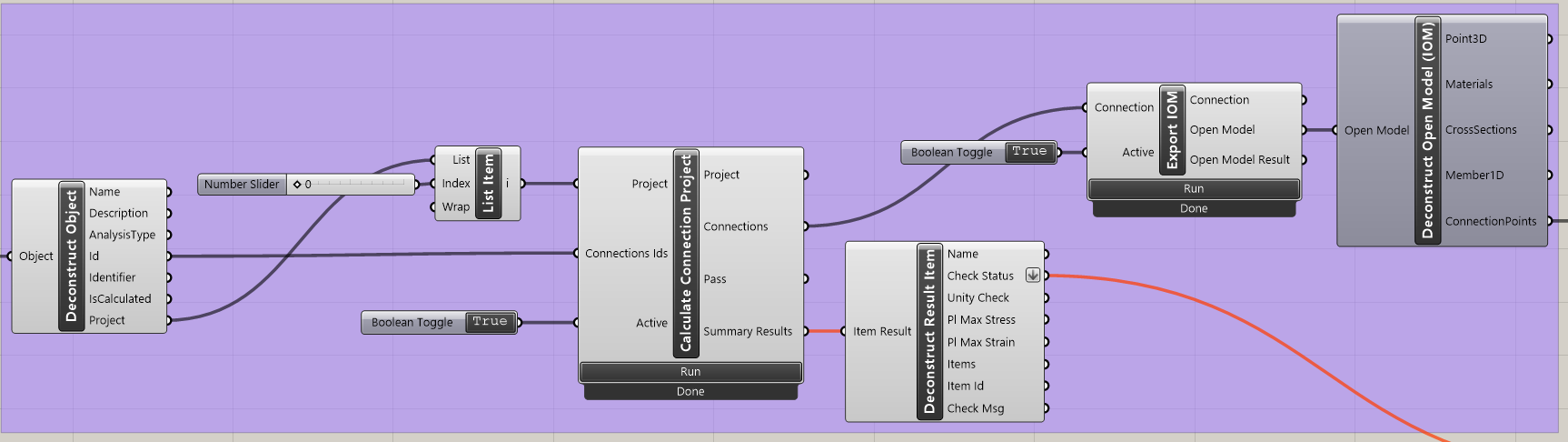

Calcular uniones:

IDEA StatiCa / App Common / Deconstruct Object

IDEA StatiCa / Connection / Calculate Connection Project
IDEA StatiCa / Connection / Deconstruct Result Item (pasando datos a los componentes para la visualización)
IDEA StatiCa / Connection / Export IOM

IDEA StatiCa / Open Model / Connection Open Model (pasando datos a los componentes para la visualización)

Params / Input / Boolean Toggle (2x)
Params / Input / Number Slider (1x)

Visualización de resultados:

Grasshopper le permite mejorar sus resultados con visualización gráfica. Los componentes mostrados en la siguiente imagen le permiten ver las uniones calculadas en verde; las que no superan las verificaciones se muestran en rojo.
