Proč můj výpočet selhal?

IDEA StatiCa Connection je snadno použitelný nástroj. Trvá to přibližně 30 minut než odhadnete jeho potenciál a pár hodin než si osvojíte jeho základy. Ale co když se vám zobrazí chybová hláška? Víte, jak opravit váš model? Pokud si nejste jisti, provedeme vás sedmi nejtypičtějšími chybami nebo chybovými zprávami, se kterými se můžete setkat.

#1 Singularita u jednoduchého styčníku

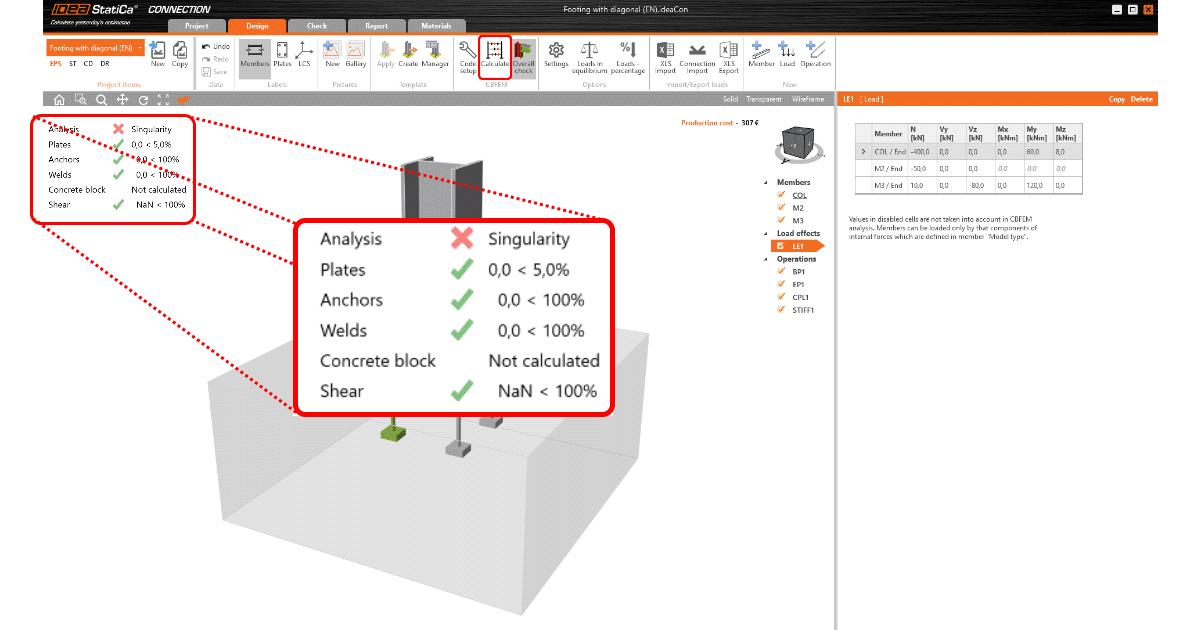

Případ: Navrhl jsem jednoduchý spoj. Po výpočtu dostanu varování o singularitě. Co to znamená?

Varování o singularitě je bezpochyby nejvíce reportovanou a obvyklou otázkou v našem centru podpory. Jedná se o varování o zastavení analýzy z důvodu matematické neshody. Tento problém je většinou způsoben prvky, které nejsou správně připojeny k nosníkům.

Co znamená singularita v modelu?

Toto varování ve skutečnosti šetří váš čas, protože v případě nesprávného nastavení modelu může analýza trvat hodně času, aniž by vám poskytla spolehlivý výsledek.

Jakmile si toto uvědomíte, je celkem snadné problém objevit a opravit. V článku „Co znamená singularita v modelu?“ najdete několik dobrých rad a rad, jak se této chyby zbavit.

Mimochodem, nedávno jsme přidali novou funkci Zkontrolovat chybějící svary, která vám může hodně pomoci ještě před spuštěním první analýzy.

#2 Singularita u přípoje jedním šroubem

Případ: Mám přípoj s jedním šroubem, ale po spuštění výpočtu obdržím varování ohledně singularity. Co je důvodem?

Někdy musí inženýr navrhnout spoj pouze s jedním šroubem, zvláště pokud se očekává kloubové připojení. Spojení dvou prvků pomocí jednoho šroubu je samozřejmě s IDEA StatiCa možné. Ale přidáním momentu na kloub se změní běžný přípoj na mechanismus. Z tohoto důvodu jsme implementovali funkci nazvanou „Typ modelu“, která povoluje pouze vybrané typy síly.

Pokud se chcete o tomto typu problému dozvědět více, nejlepší je projít si náš článek: „Jak připojit prut pomocí jednoho šroubu

#3 Singularita na kruhových průřezech

Případ: Potřebuji spojit trubku s deskou pomocí svaru, ale zobrazí se varování o singularitě. Co s tím?

Další situace, kdy můžete obdržet varování o singularitě, je způsobena nevyhovujícím rozdělením kruhového povrchu na jednotlivé úhlové prvky. Toto se stává velmi často při svařování trubky po její délce.

Vyřešení této chyby je docela snadné, vyžaduje jen malou úpravu v nastavení normy. Stačí změnit výchozí hodnotu 64 u Dělení povrchu největší kruhové trubky.

Podrobnější popis tohoto problému včetně jeho řešení je popsán v tomto článku: Singularita na kruhových profilech

#4 Šrouby jsou navzájem příliš blízko

Případ: Navrhl jsem jednoduché spojení dvou plechů, ale dostal jsem varování „Šrouby jsou navzájem příliš blízko“. Jaký je nejlepší způsob řešení tohoto konfliktu?

Obdržení této chybové zprávy může mít v zásadě dva důvody. Buď nemohla být vytvořena síť konečných prvků kolem otvoru pro šroub z důvodu nedostatku místa nebo šrouby nejsou spojeny se správnou deskou.

Oba případy jsou popsány v článku centra podpory „Šrouby jsou příliš blízko k okraji desky nebo mimo oblast připojované desky

#5 Singularita u spoje mezi dvěmi plechy

Případ: Mám šroubovaný spoj dvou plechů. Při výpočtu přípoje obbdržím chybu ohledně singularity. Co je špatně?

Při návrhu kontaktu nebo spoje mezi deskami musíte dodržet minimální vzdálenost. Operace Skupina šroubů nebo kontakt je schopna spojit více položek dohromady, i když tyto neleží přesně na sobě. Maximální vzdálenost je 2 mm a pokud je mezera mezi deskami větší než 2 mm, analýzu nelze provést.

Podrobnosti o této konstrukční záležitosti najdete v tomto článku: Vzdálenost mezi plechy při použití šroubového spoje nebo kontaktu

#6 Kotvy nebyly spočteny

Případ: Mám kotevní blok s několika kotvami, ale po výpočtu obdržím u kotvení informaci Nespočteno. Proč?

Dle EN 1992-4 - Cl.1.2 (4), kotvy musí být stejného typu. Pokud ne, posudky nelze na toto ukotvení použít. Kotvy tedy musí být stejného typu, průměru a délky.

#7 Limity lokální deformace

Případ: Provádím posudek styčníku s trubkovými průřezy. Analýza je v pořádku, ale svary a/nebo plechy překračují hodnoty  5% / 100%. Co to znamená?

V případě, že použijete u přípoje dutý průřez, je provedena lokální kontrola deformací. Tato kontrola však není zahrnuta do celkové kontroly. Musíte tedy přejít na kartu Posudek a zobrazit podrobné informace o deskách a svarech v  pravém podokně. Podle normy CIDECT je nastaven limit na hodnotu 3%.

Další informace o tomto tématu najdete v tomto článku: Kontrola lokální deformace dutých průřezů; další vysvětlení v našem oddílu Teoretické základy - Joints of hollow section cross-section members

Shrnutí

Prošli jsme sedm různých problémů nebo chyb, s nimiž naši uživatelé nejčastěji žádají o pomoc. Jak vidíte, všechny tyto chyby jsou v IDEA StatiCa jasně viditelné a vizulizované a lze je snadno opravit. Nebojte se otestovat IDEA StatiCa a v případě, že narazíte na chybu nebo problém, který nejste schopni vyřešit, vždy existuje způsob, jak vám pomoci. Prohledejte buď naše rozsáhlé Centrum podpory, nebo se zeptejte našeho týmu podpory prostřednictvím chatbota.
