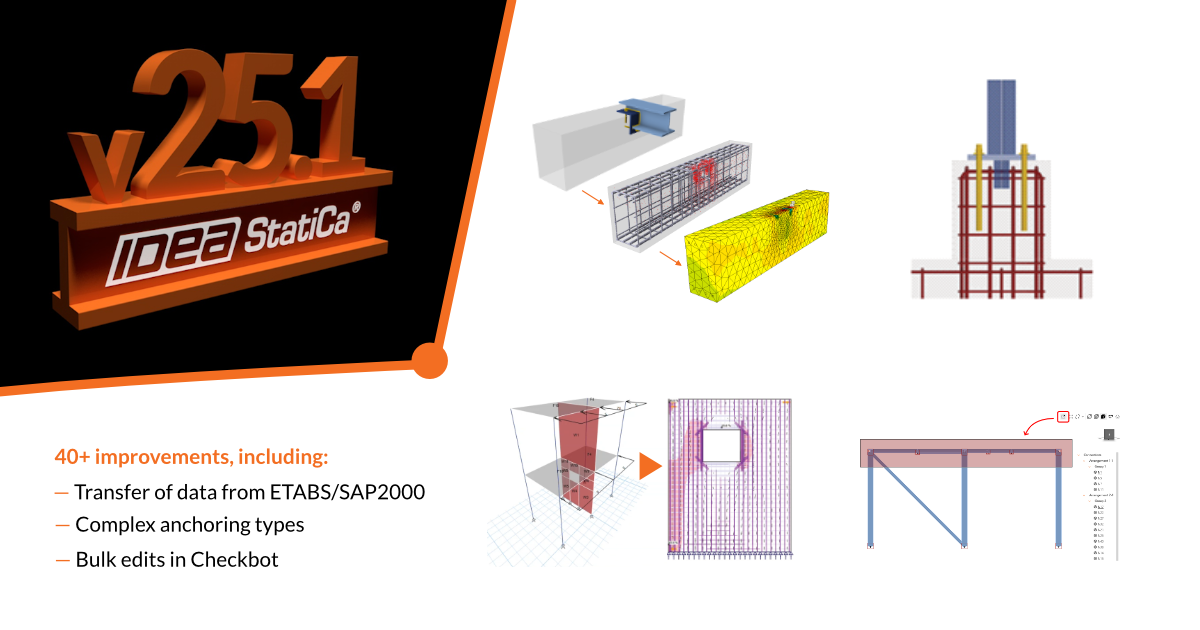

IDEA StatiCa 25.1: rozšíření možností pro kotvení, skupiny přípojů, rekonstrukce a analýzu betonových stěn

Hlavní novinky verze 25.1

Ať už jste nuceni pro přenos dat mezi softwary používat Excel, snažíte se navrhovat betonové detaily pomocí lineárního výpočtu, bojujete s tvorbou reportu pro více přípojů najednou, nebo nejste schopni přesně posoudit starší konstrukce – tyto překážky vás stojí cenný čas.

Kotvení: Nové případy použití a sjednocení

Pokud jste někdy potřebovali navrhnout kotvení na více površích betonového bloku nebo posoudit zabetonované desky, IDEA StatiCa 25.1 rozšířila pracovní postup ocel – beton tak, aby pokryl více jak 75% reálných případů kotvení podle Eurokódů.

Nové typy předem zabetonovaných kotev jsou plně posuzovány podle EN 1992-4. Navrhněte kotvení, posuďte ocelové prvky v aplikaci Connection a pro dodatečné ověření betonového bloku s výztuží exportujte do aplikace Detail.

Nyní můžete modelovat kotvení na více površích betonového bloku a zohlednit skutečné uspořádání patních desek včetně spáry mezi ocelí a betonem. Data potřebná pro výpočet kotvení jsou sjednocena napříč aplikacemi Connection a Detail.

Efektivita při hromadném návrhu přípojů

Tvorba reportů pro velkou skupinu přípojů bývala slabým místem. Nyní je generování reportu v aplikaci Checkbot pro skupinu 30 spojů zkráceno až na 6 minut, což je třikrát rychlejší než dříve. Zlepšila se také práce s excentricitami a zarovnáním prvků.

Proces návrhu skupiny přípjů nyní zahrnuje progress bar a možnost zrušení výpočtu. Posudek stability lze zapínat či vypínat pro celé skupiny, což znamená, že jej nyní můžete použít pro všechny přípoje najednou.

Váš kompletní pracovní postup ETABS (SAP2000) do Detailu

Při návrhu kritických betonovýc stěn, veškerou geometrii a působící síly již máte ve vašem globálním MKP modelu, který ale často vlivem omezení lineárního výpočtu pro posudek těchto prvků není vhodný.

Geometrii a návrhové síly nyní můžete poslat přímo z ETABS nebo SAP2000 do IDEA StatiCa Detail 2D. Použijte korektní metodu (CSFM) pro posouzení vašich betonových D-oblastí pro mezní stav únosnosti (MSÚ) i mezní stav použitelnosti (MSP) s plnou podporou Eurokódu.

Retrofit a zesílení stávajících konstrukcí

Ve milionech konstrukcí postavených v 70. a 80. letech byla použita hladká výztuž, kterou lze v jiných softwarech zohlednit jen s obtížemi. To už ale není překážka.

Detail 2D a 3D nyní podporují hladkou výztuž, pokrývající EN, ACI a AUS normy, s odpovídající pevností v soudržnosti, kotvením, tuhostí a posudkem šířky trhlin. Můžete také uvažovat s nesoudržnými předpínacímí prvky pro zesílení mostů a prefabrikovaných prvků.

Globální normy a aktualizace pracovních postupů

Kotvení je nyní podporováno pro indickou normu (Checkbot) a australský normu (Detail 3D, Detail 2D pro předpětí).

Projektanti prefa prvků mohou využít kompletní LTB analýzu v aplikacích Beam a RCS, definovat torzní tuhost, používat GMNIA a analyzovat realističtější modely. Nově v aplikaci Detail také můžete přizpůsobit vizualizace napětí, písma a vybrat mezi Rainbow nebo Red & Blue schématy výztuže.

Pro USA jsou k dispozici nové WT profily, seismické šablony a podpora pro ACI 318-25. Pro Velkou Británii jsou k dispozici nové třídy betonu (C28/35, C32/40) a nyní jsou všechny aplikace lokalizovány pro bulharštinu, chorvatštinu a ukrajinštinu. Byla také přidána tradiční čínština.

Podívejte se na poznámky k vydání, stáhněte si nejnovější verzi a vyzkoušejte si ji sami pomocí odkazu níže. Prosím, sdílejte svou zpětnou vazbu prostřednictvím vašeho místního prodejce nebo pobočky!

1. Můžete se také přihlásit na náš webinář k vydání, abyste slyšeli podrobnější informace k nové verzi od našeho týmu, který stojí za touto nejnovější verzí.
