1 Hoe u de link activeert
BIM-linkactivering voor SAP2000 (v23 en nieuwer)
BIM-linkactivering voor SAP2000 (v22 en ouder)
2 Hoe u de link gebruikt
Open het bijgevoegde project in SAP2000 en voer de analyse(1) uit om resultaten te verkrijgen. De geometrisch niet-lineaire analyse (UGT 2 en UGT 3) is vooraf gedefinieerd in SAP2000, omdat de kniklengtes niet zijn gedefinieerd in de Member applicatie, en aanvullende interne krachten door de globale imperfectie in deze analyse meegenomen dienen te worden.
Selecteer de staven 42, 43, 44, 48 (2). De verbindingen worden automatisch geëxporteerd samen met de geselecteerde staven.

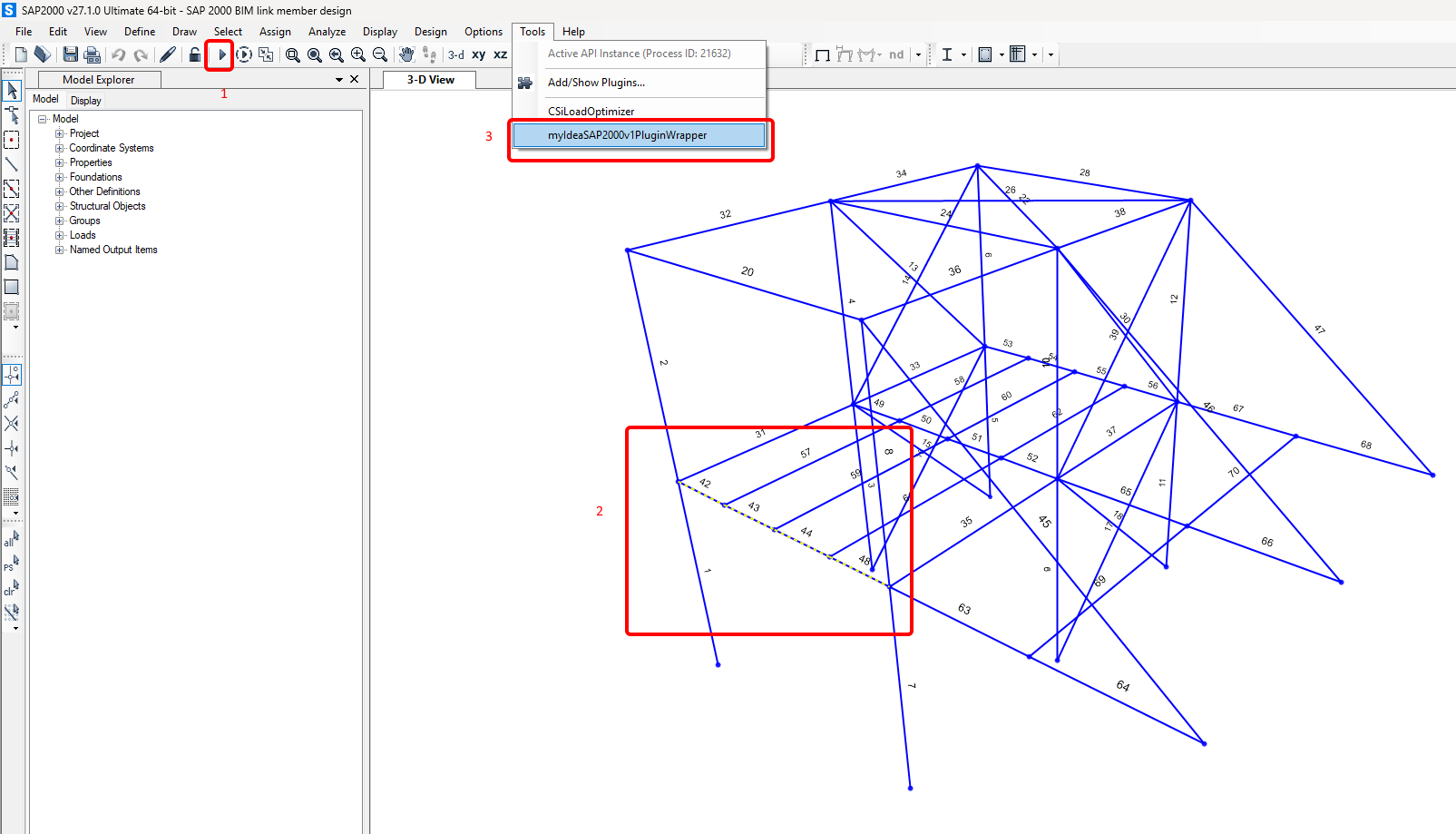

Ga naar het menu-item Tools en kies de IDEA StatiCa plugin (3).

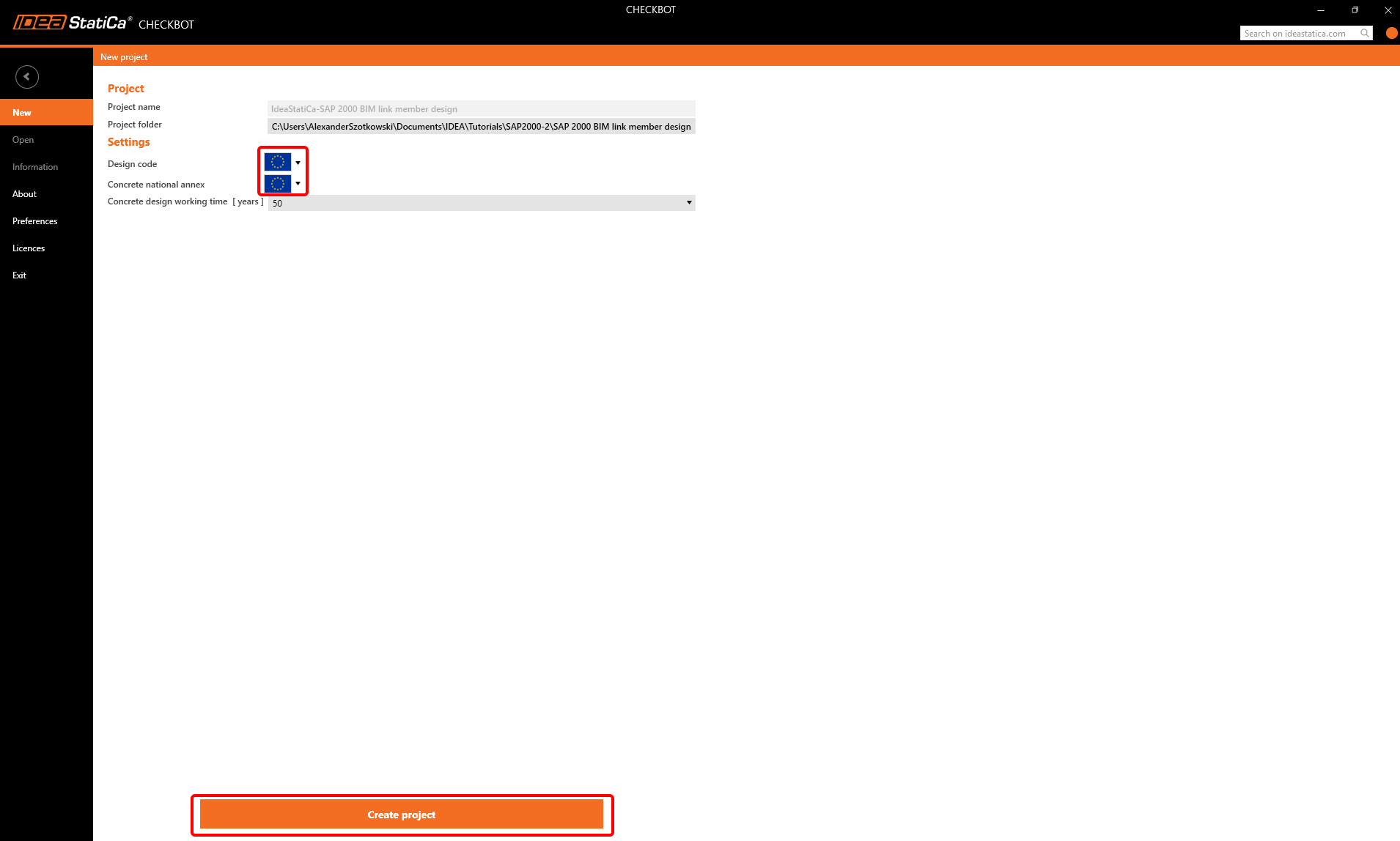

Checkbot verschijnt, en u selecteert New, de gewenste Design code (EN), en tot slot Create project.

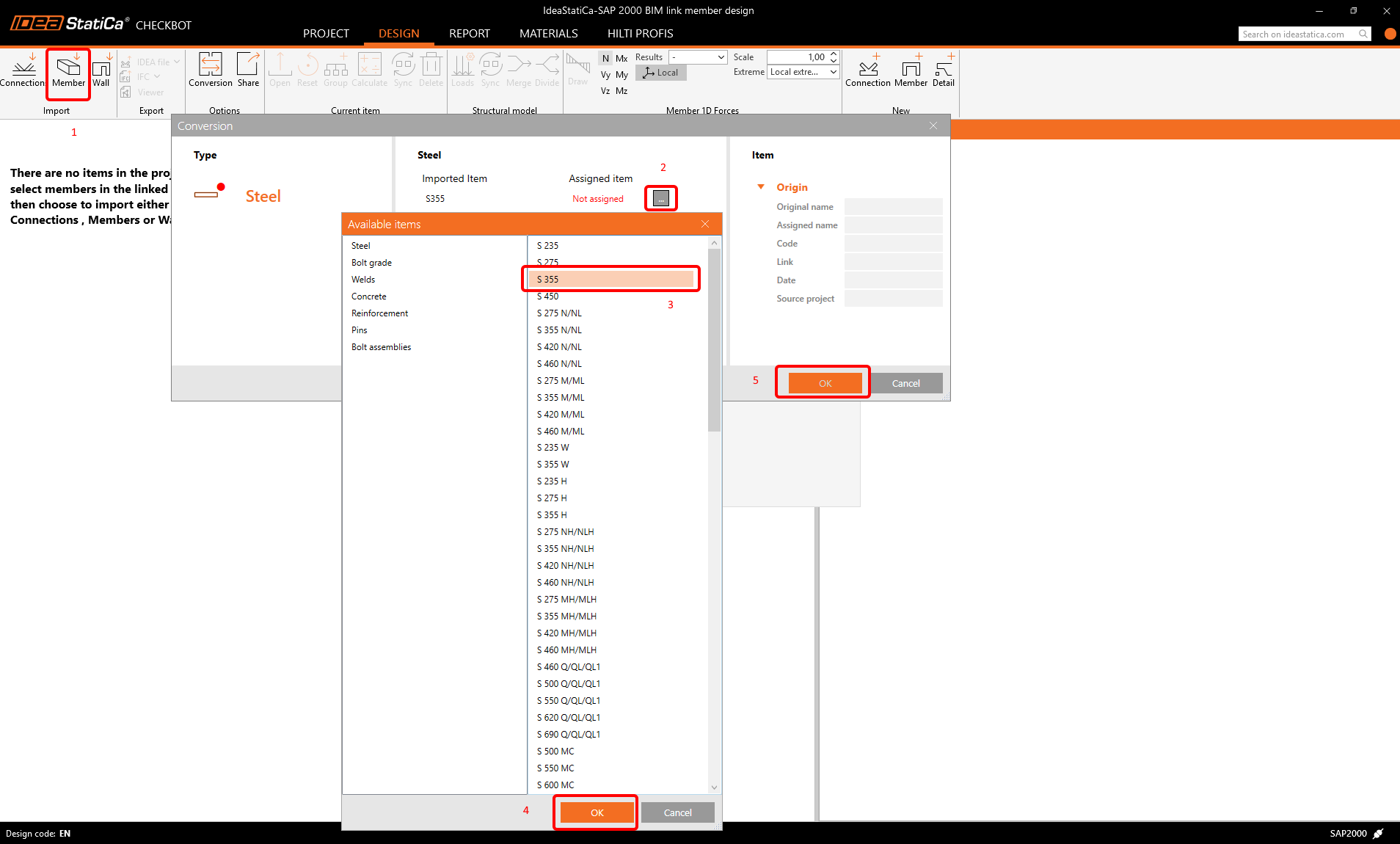

Bevestig de selectie door te klikken op het item Member . Alle geselecteerde staven met bijbehorende verbindingen worden geëxporteerd naar Checkbot. Als het materiaal niet wordt herkend, wijs dan het juiste materiaal toe volgens de volgende afbeelding.

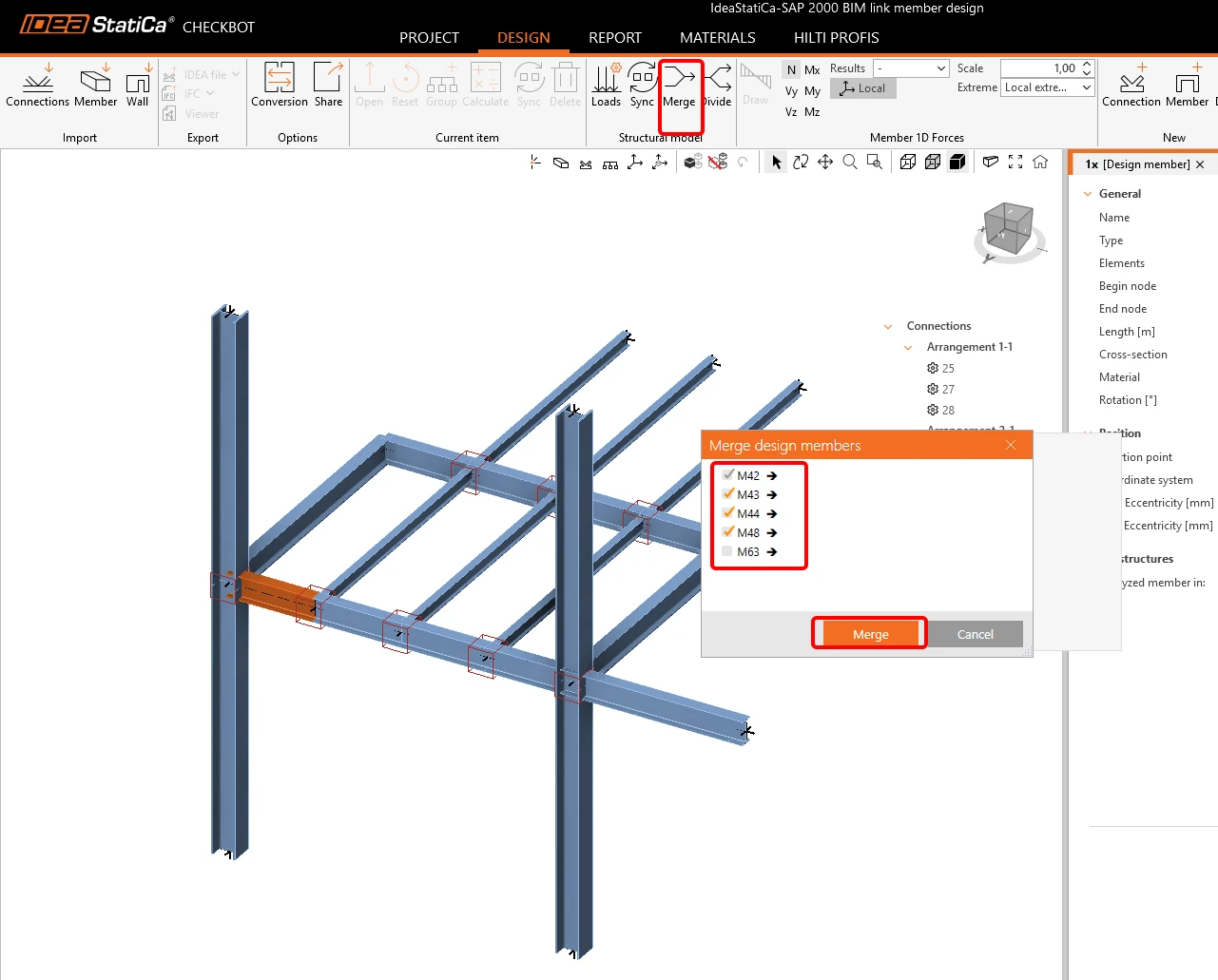

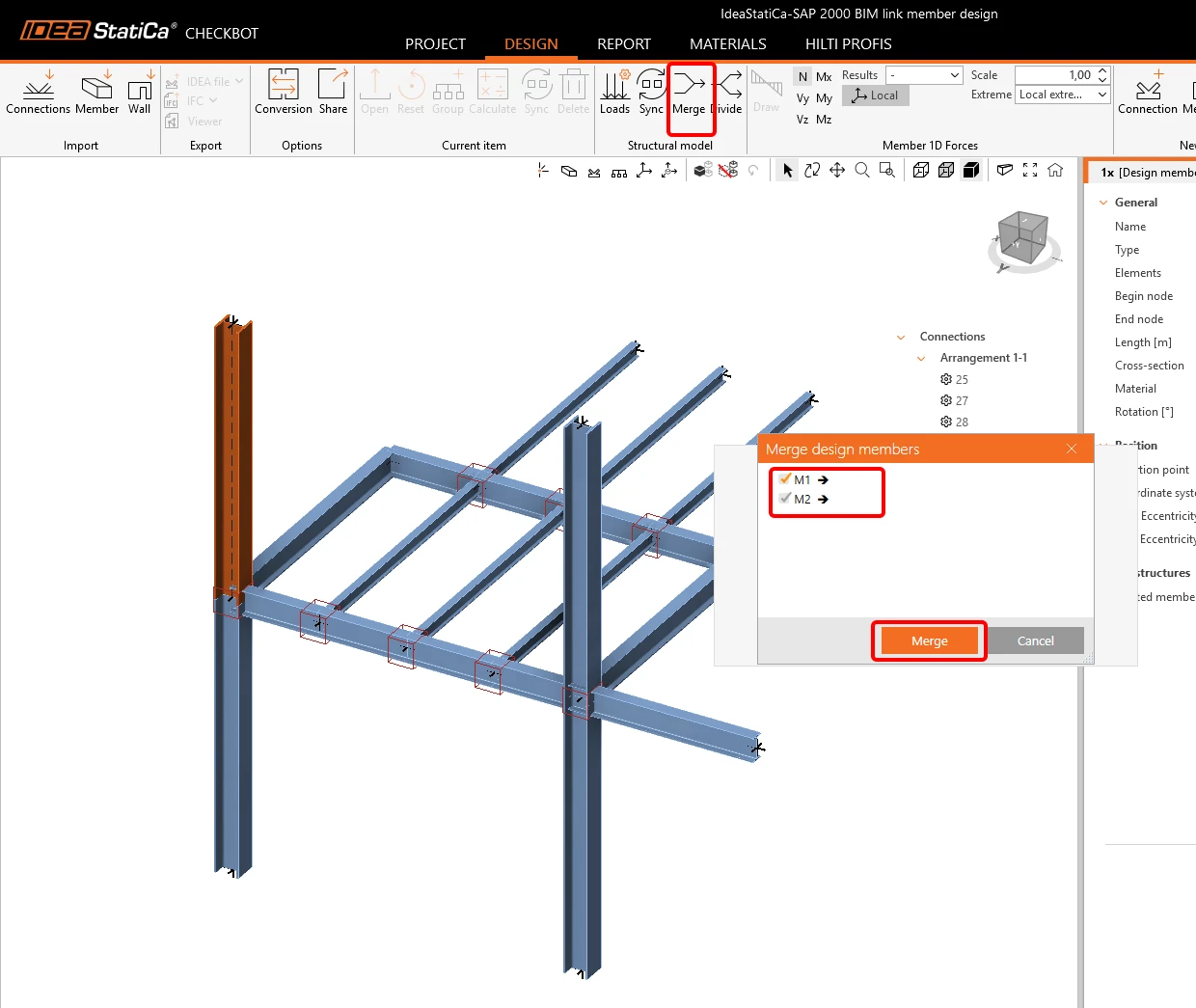

Om alle geselecteerde onderdelen samen te voegen tot één staaf, klikt u op een van de staven in de 3D-weergave en vervolgens op de knop Merge. Er verschijnt een klein nieuw venster; selecteer items 42-48 en klik op Merge.
Doe hetzelfde voor kolommen 1+2 en 7+8
3 Ontwerp

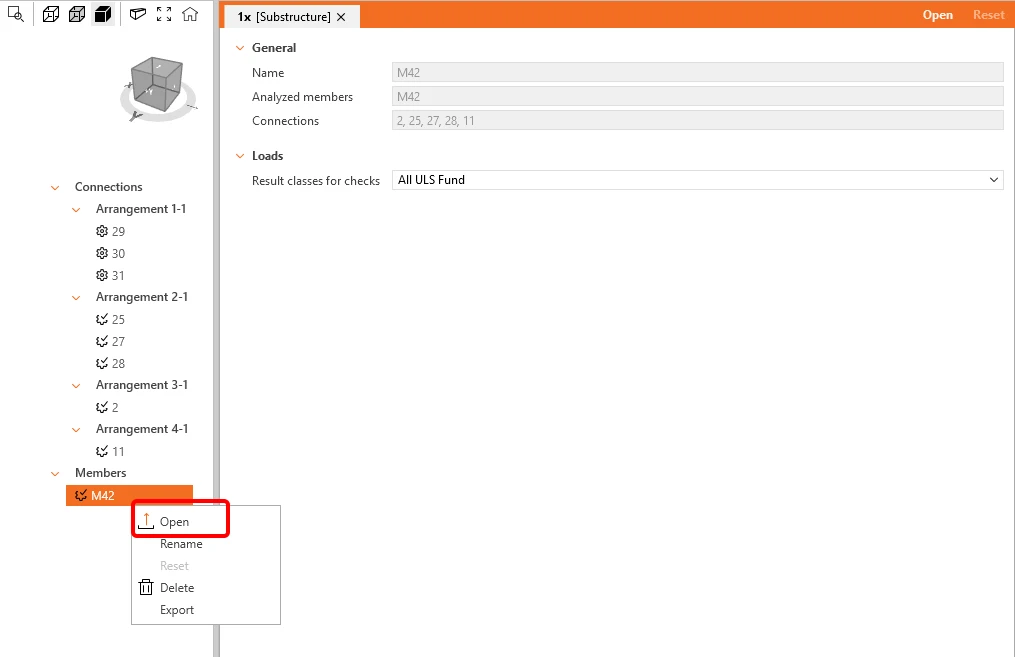

Nu kunt u de module Member starten door met de rechtermuisknop op de geselecteerde staaf te klikken en vervolgens op Open te klikken.

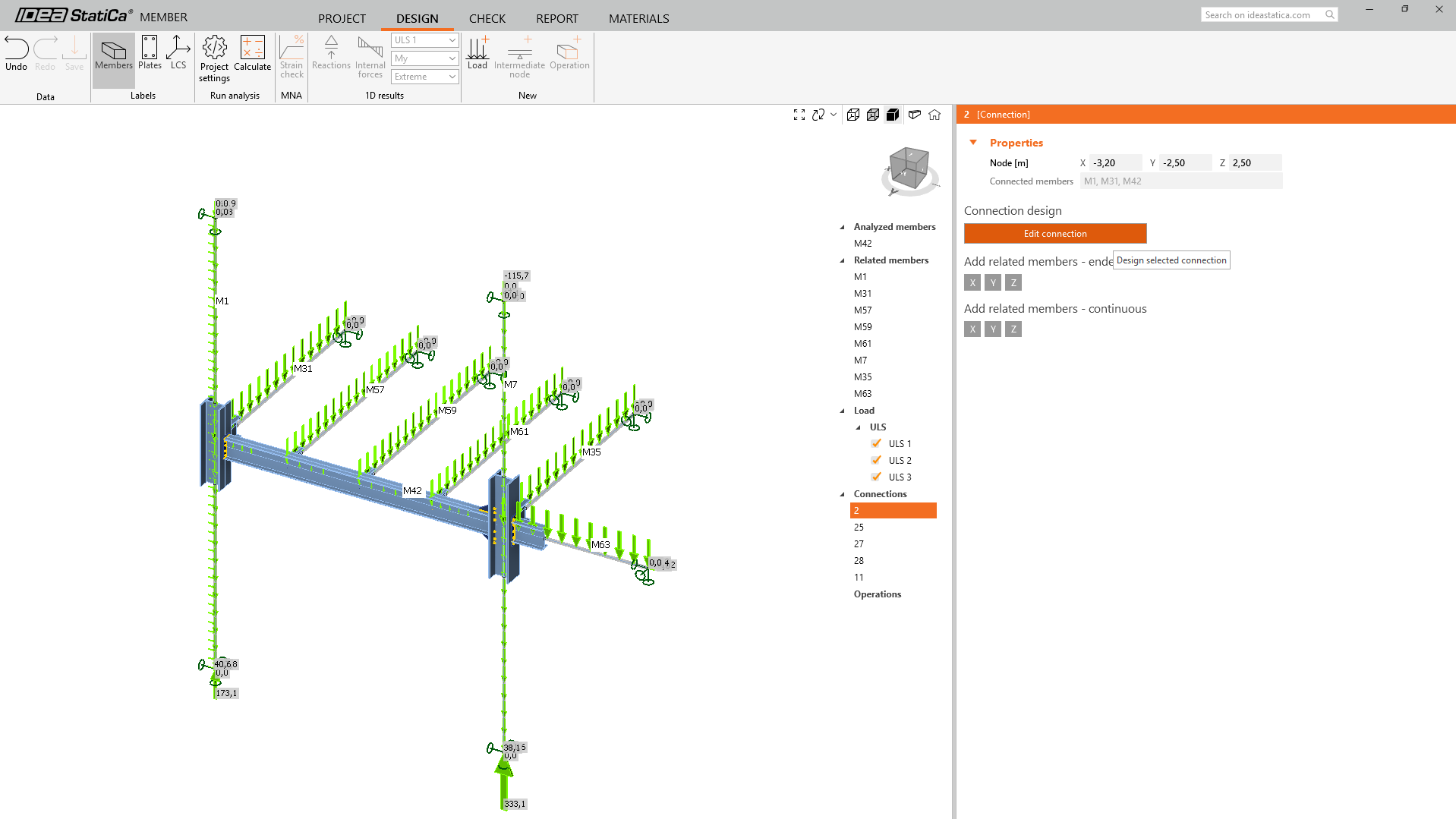

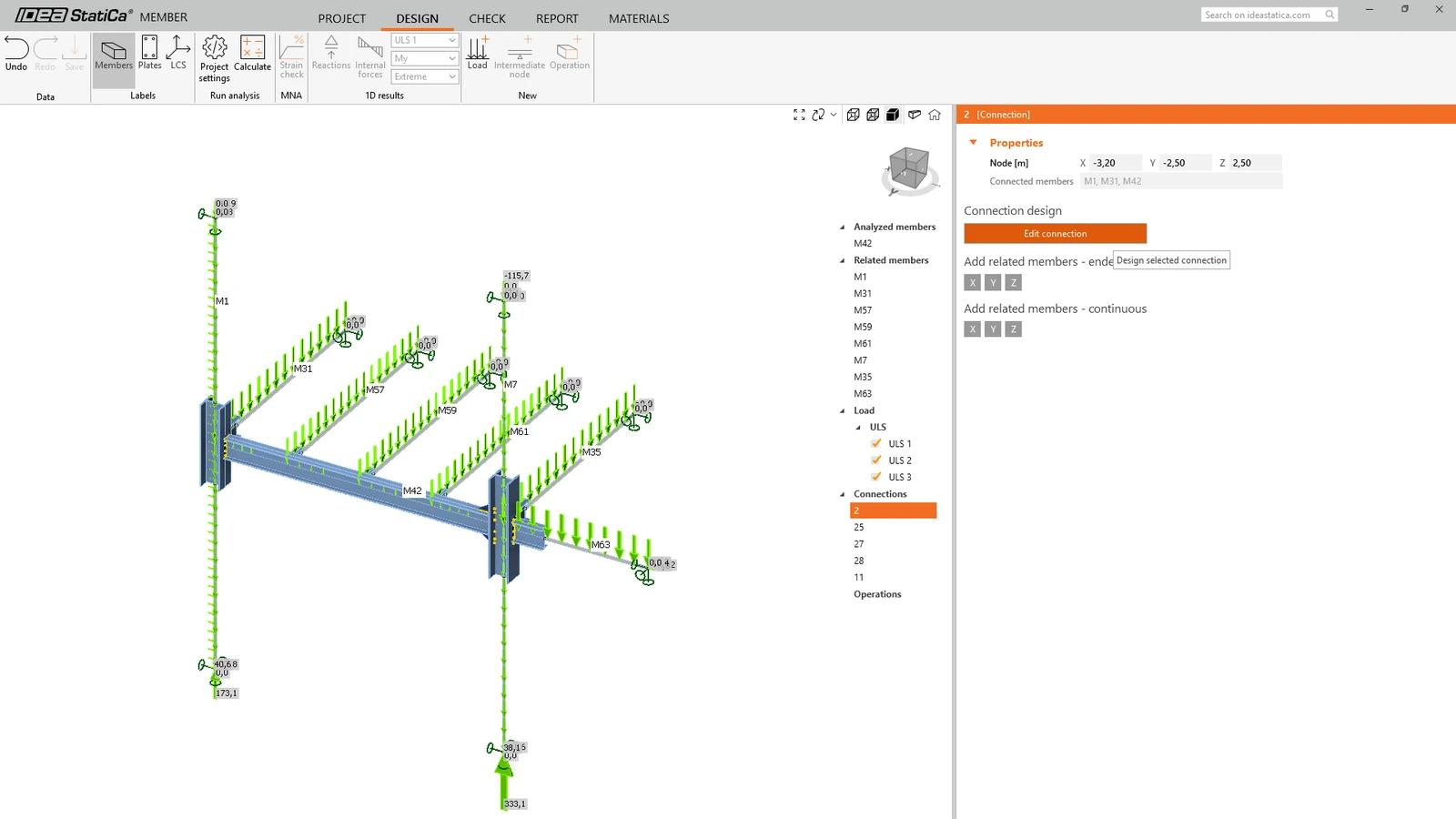

Selecteer de eerste knoop Nr.2 en klik op Edit connection; er verschijnt een venster met de module Connection.

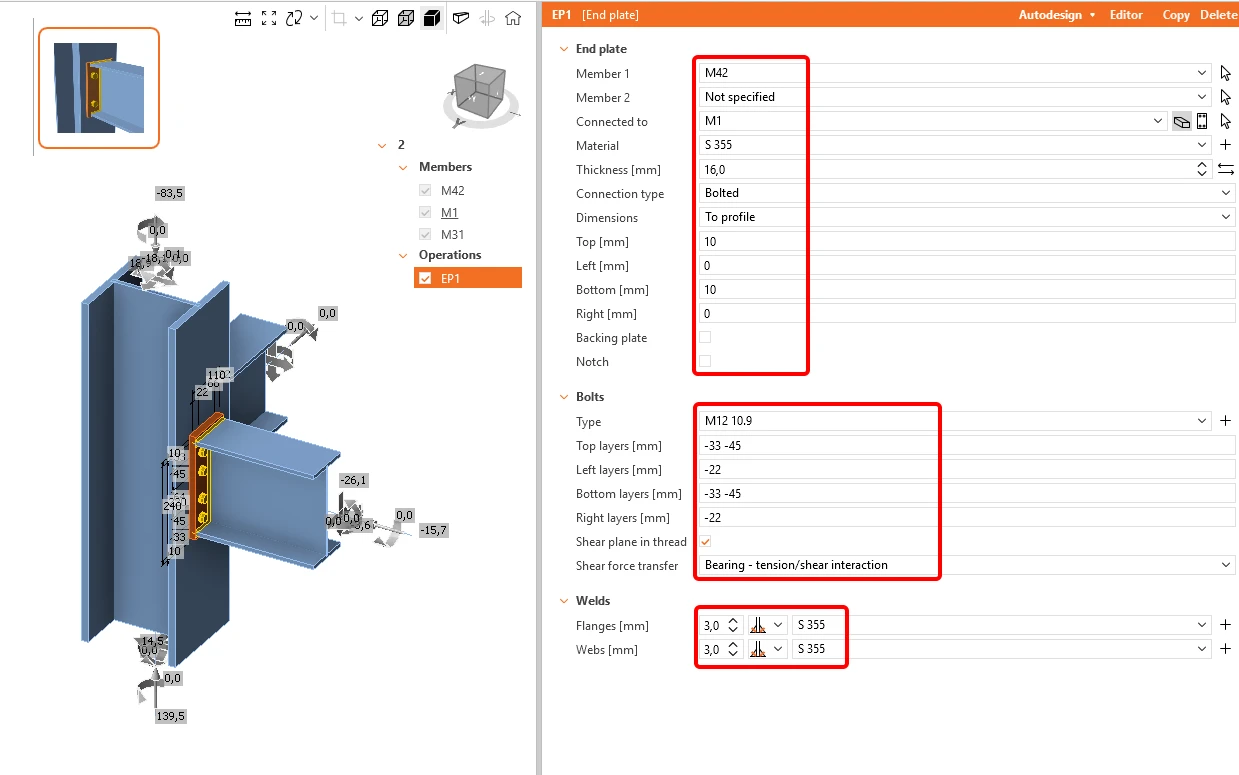

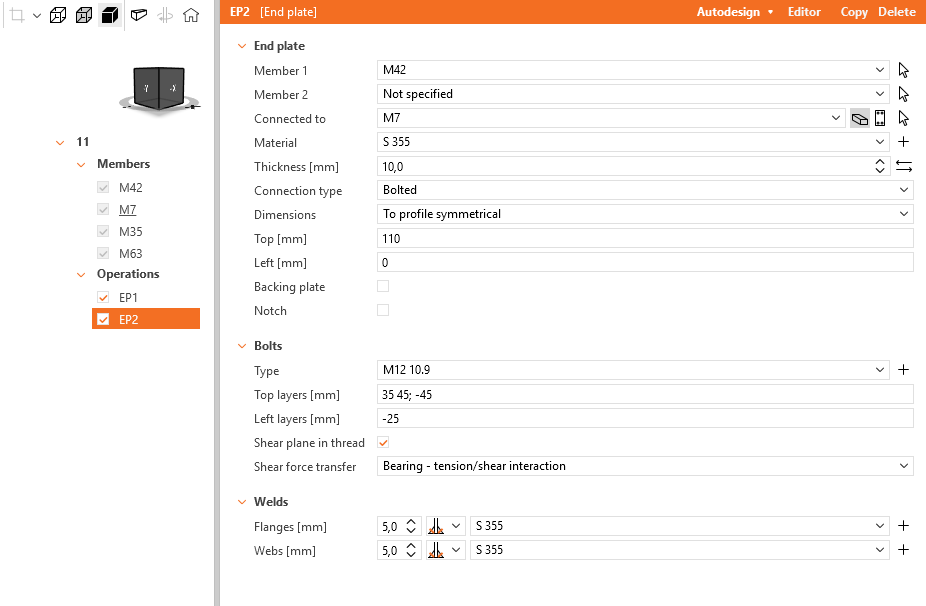

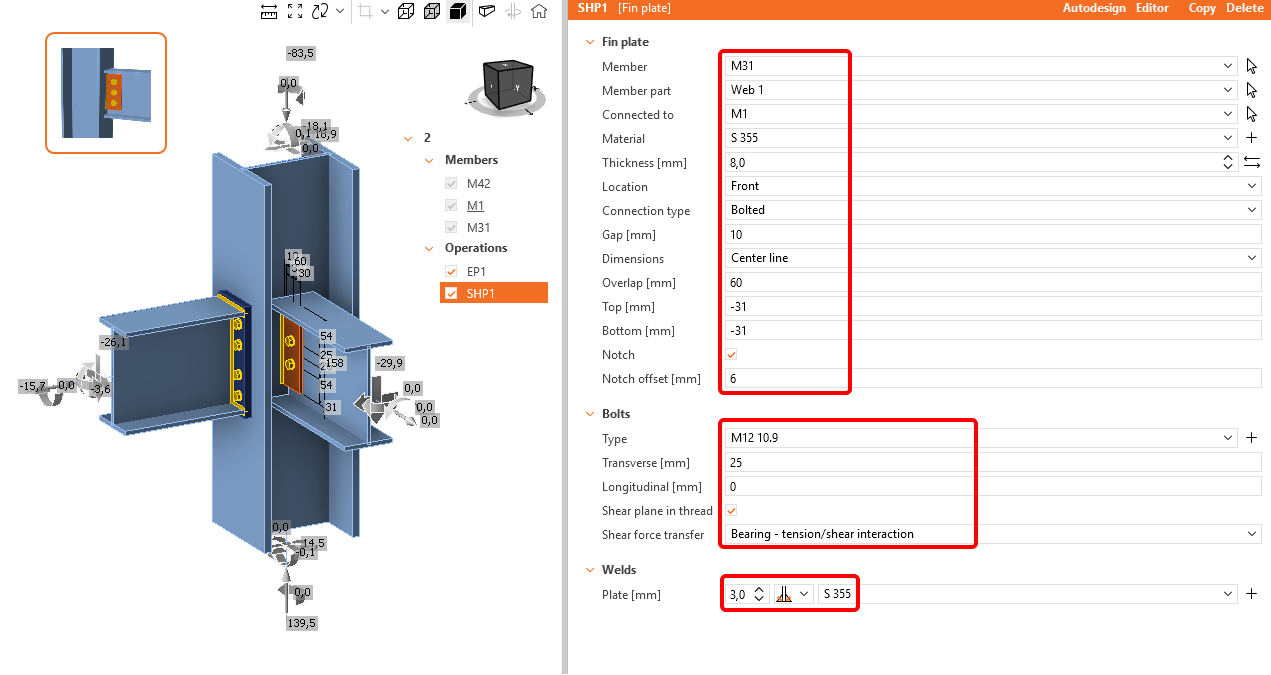

Pas voor beide horizontale liggers de bewerkingen End plate en Fin plate toe met de volgende instellingen.
Klik op de knop Save en sluit het venster.
Selecteer nu de eindknoop Nr. 11 en pas de bewerkingen toe die in de volgende afbeeldingen worden getoond.

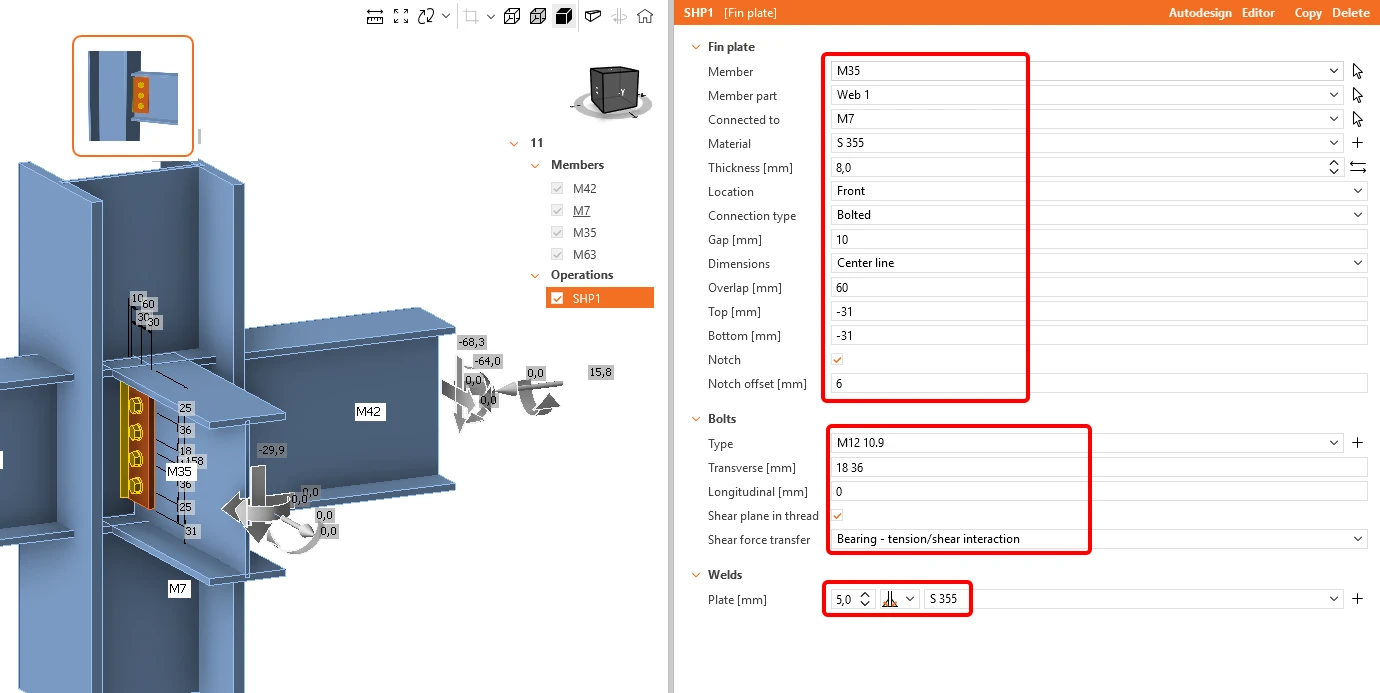

Fin plate op staaf 35

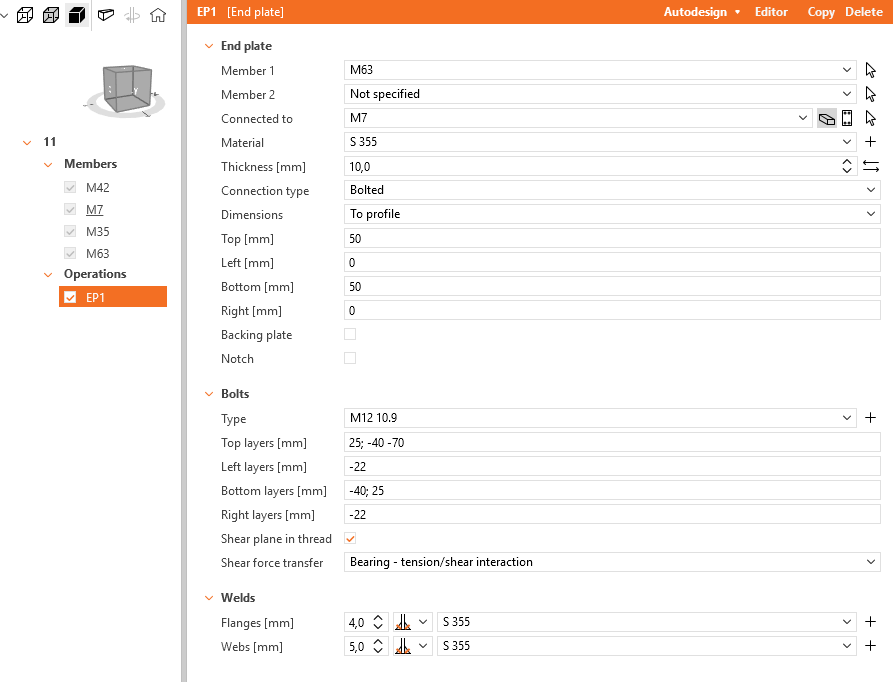

End plate op staaf 63
End plate op staaf 42

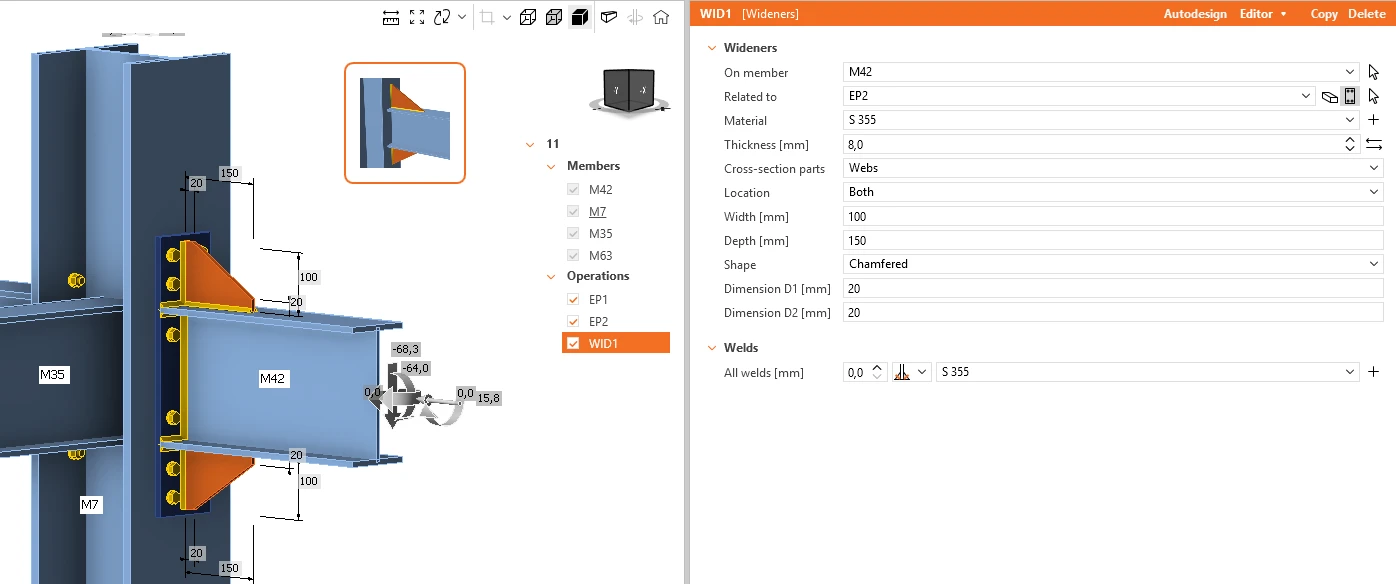

Wideners op staaf 42
Klik op de knop Save en sluit het venster.
Selecteer een van de middelste knopen 25,27,28 en klik op Edit connection.

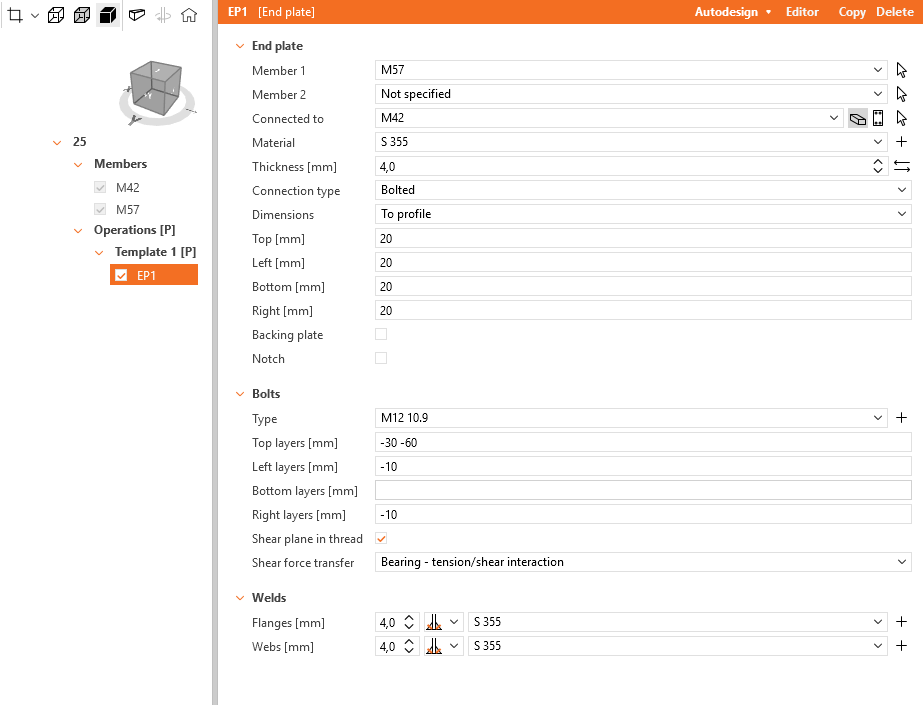

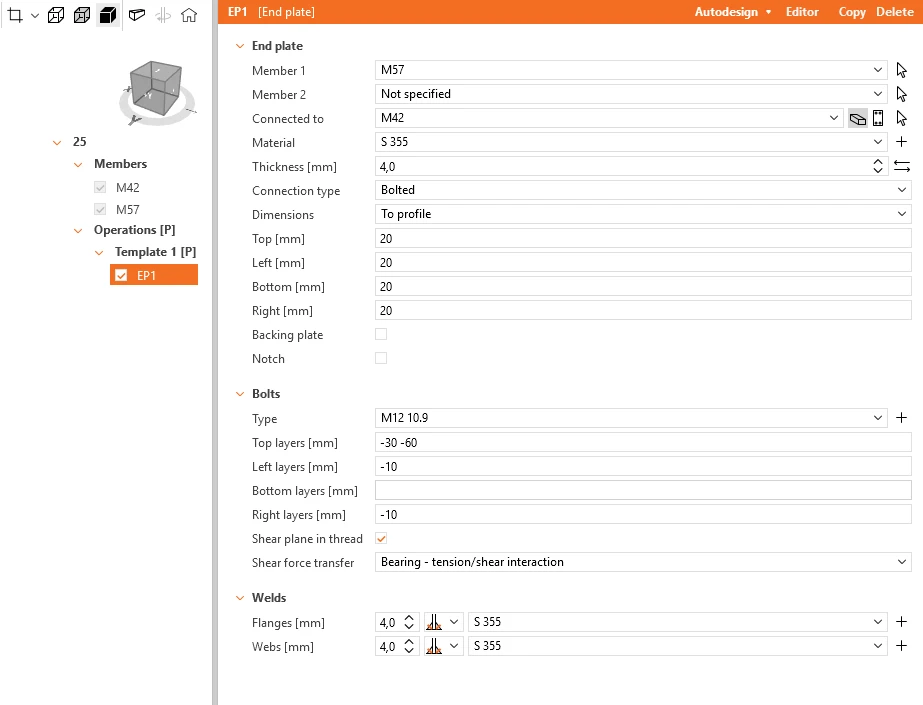

Pas de bewerking End plate toe volgens de volgende afbeelding.
Klik op de knop Save en sluit het venster.

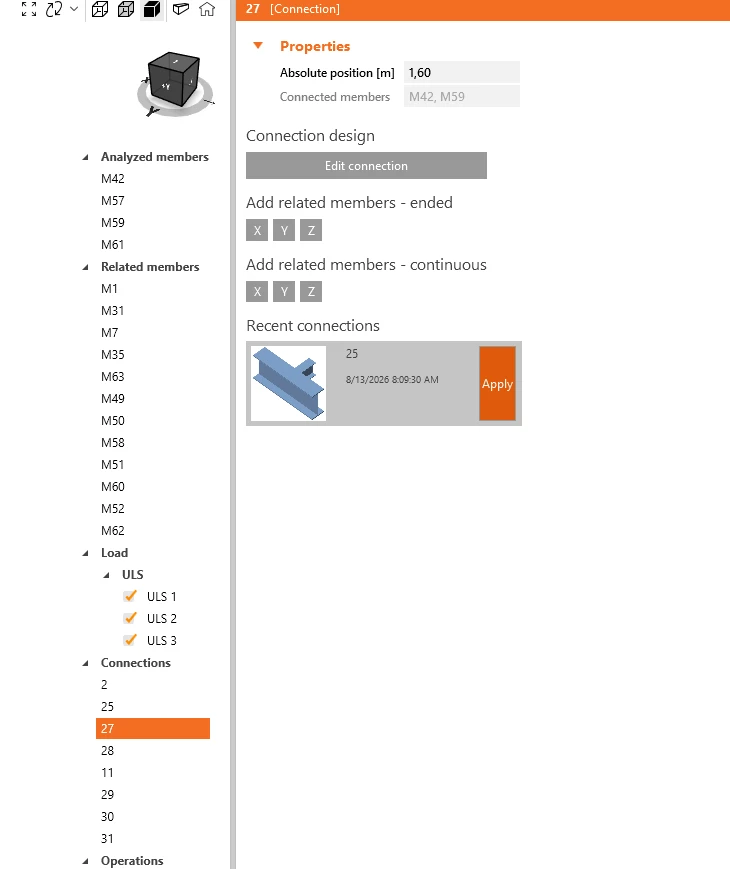

Selecteer de overige twee knopen en pas de eerdere configuratie erop toe met de knop Apply.

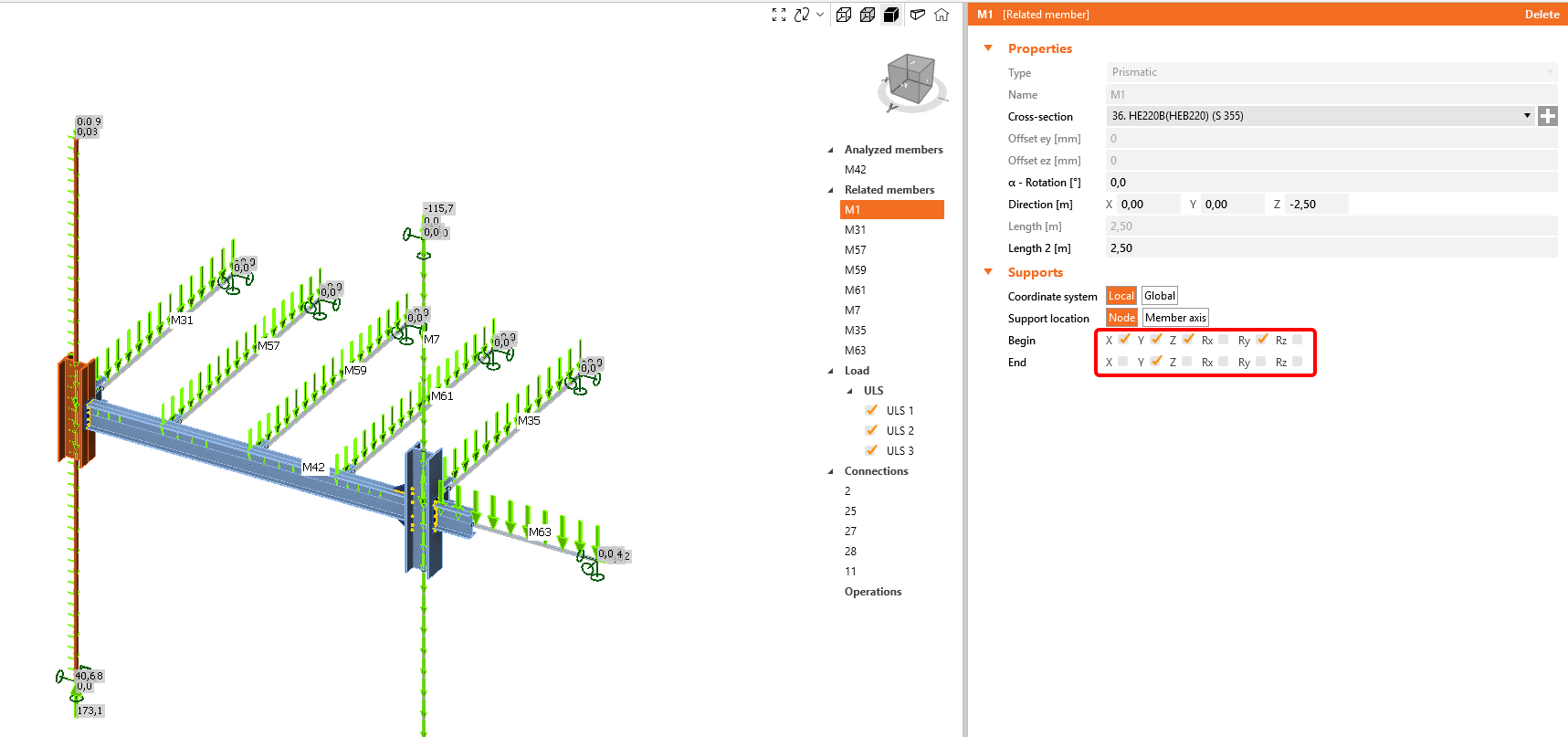

Het volgende is het instellen van de juiste randvoorwaarden. Aan alle betrokken staven worden scharnieren toegewezen waarbij standaard alle drie de vrijheidsgraden (X, Y, Z) zijn ingesteld. De instellingen van de randvoorwaarden dienen de EEM in SAP2000 te respecteren. Voor Staaf M1 de rotatie Ry aan het begin vasthouden en de translatie X, Z aan het einde van de staaf vrijgeven.
Voer de stappen voor staaf M7 op dezelfde manier uit.

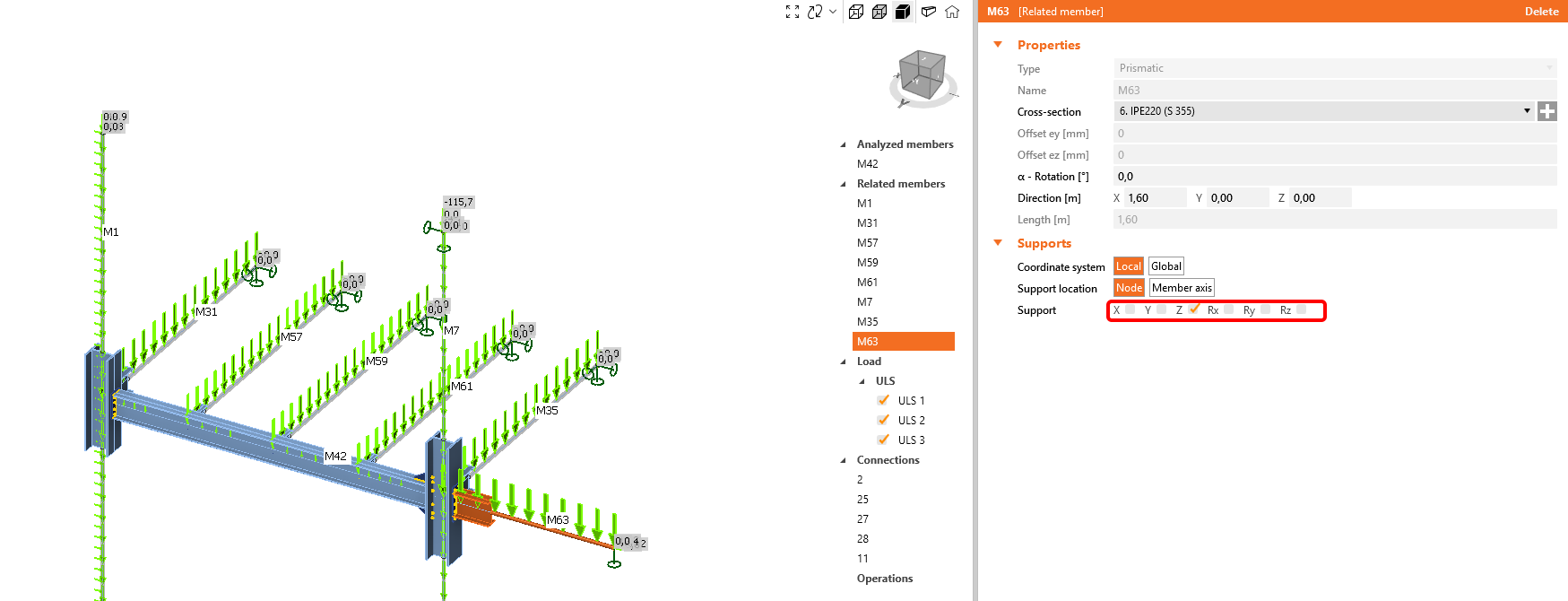

Vanwege het globale model wordt staaf M63 opgehangen door een schuine trekstaaf. Stel de oplegging alleen in de Z-richting in.

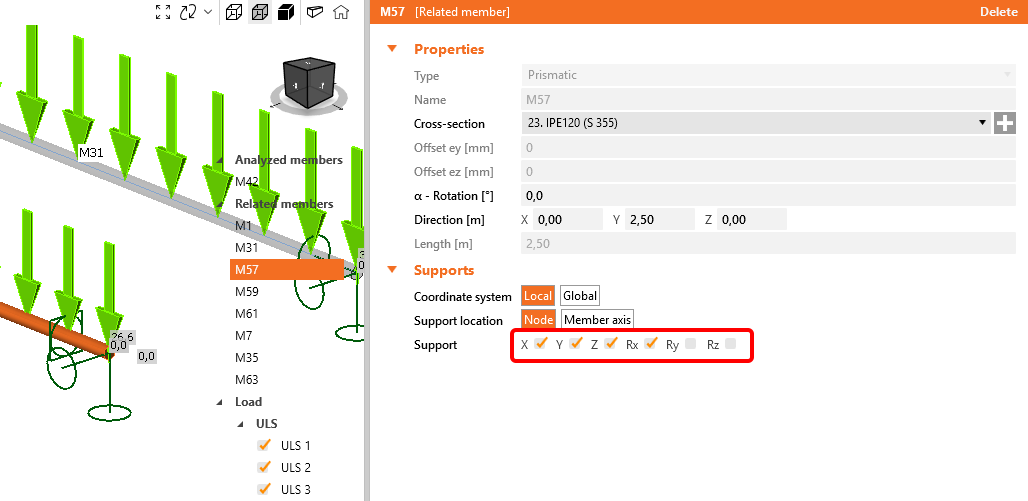

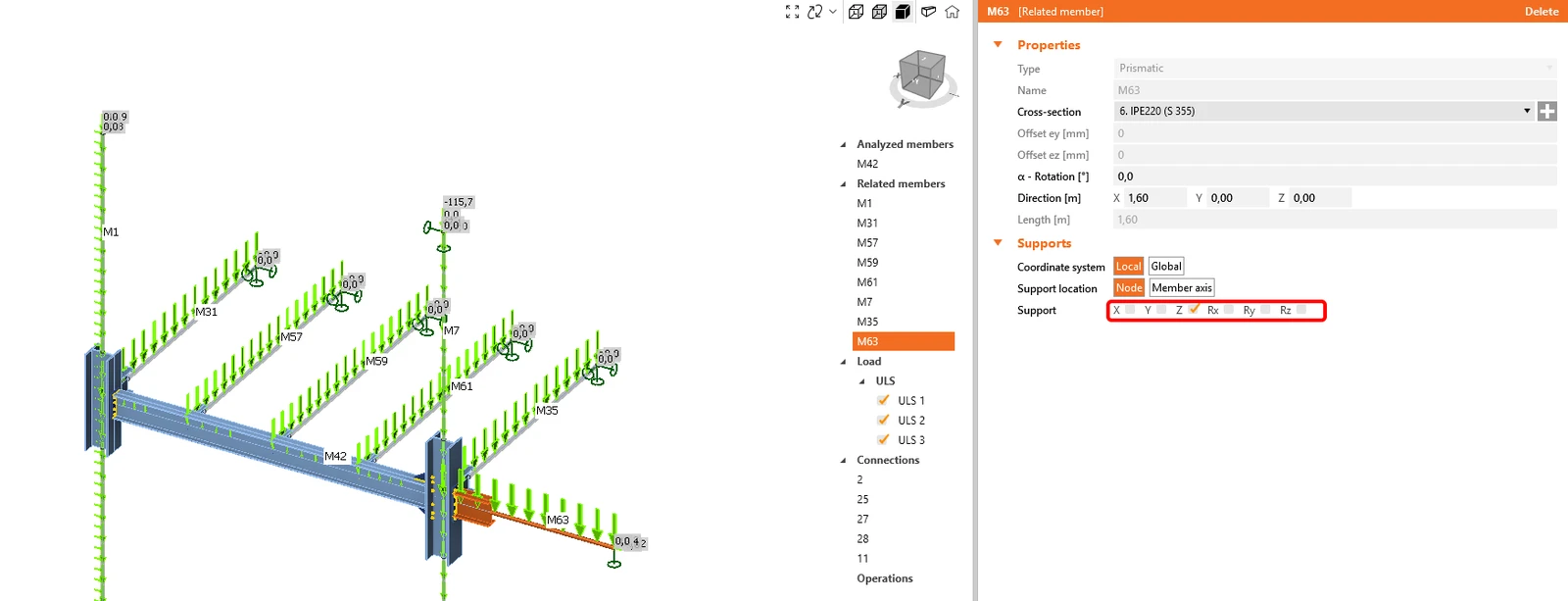

Voeg voor de staven M57, M59 en M61 een rotatierestrictie toe aan het einde van de x-as.
4 Controle

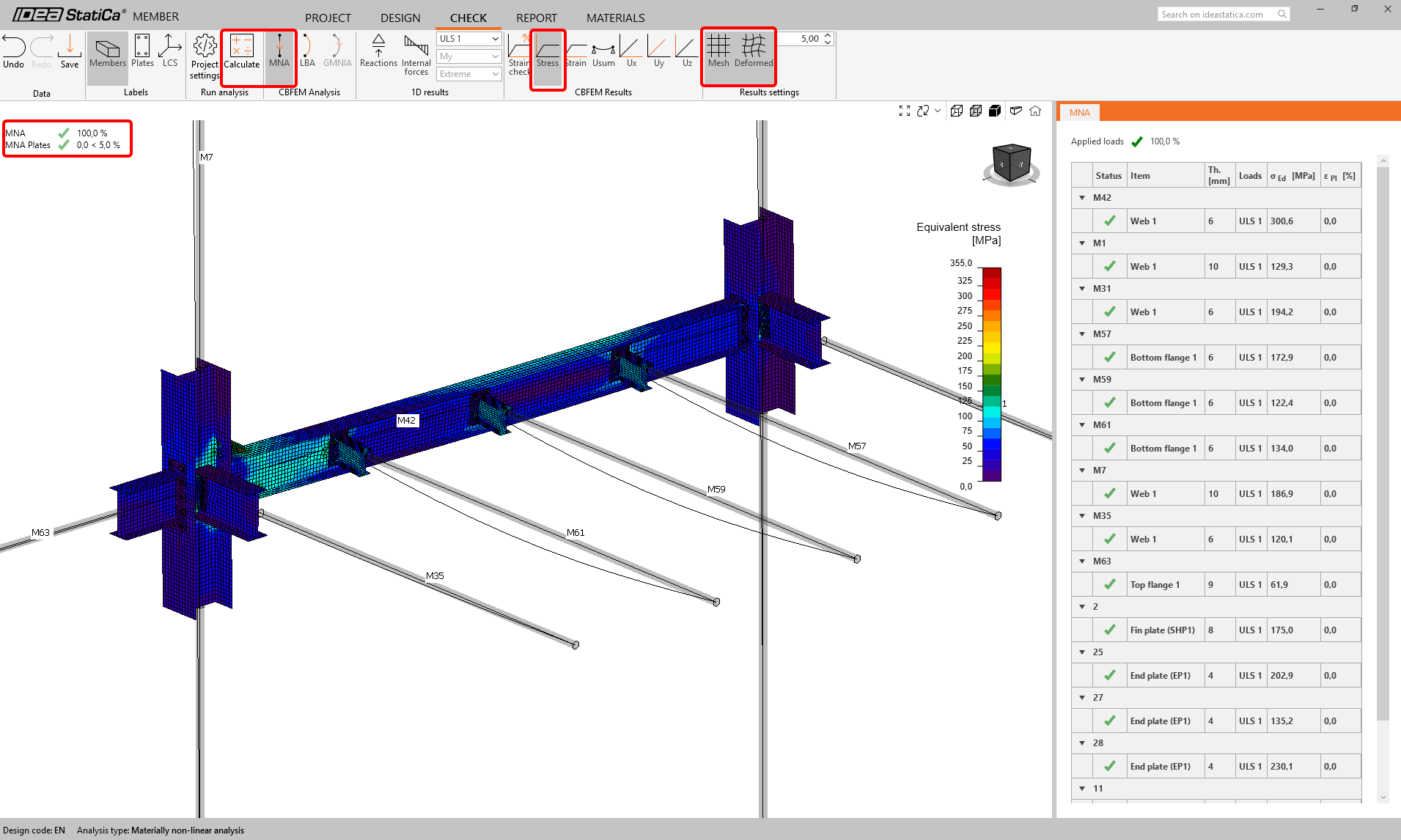

Ga naar het tabblad Check en voer MNA uit (Materieel Niet-Lineaire Analyse). Toon na afloop van de analyse de equivalente spanning op de staven.
Ga naar LBA (Lineaire knikanalyse) en voer de analyse uit. U ontvangt de eigenvormen samen met de kritische factoren voor elk daarvan. Deze factoren worden geleidelijk gesorteerd, en de meest significante is meestal de eerste.

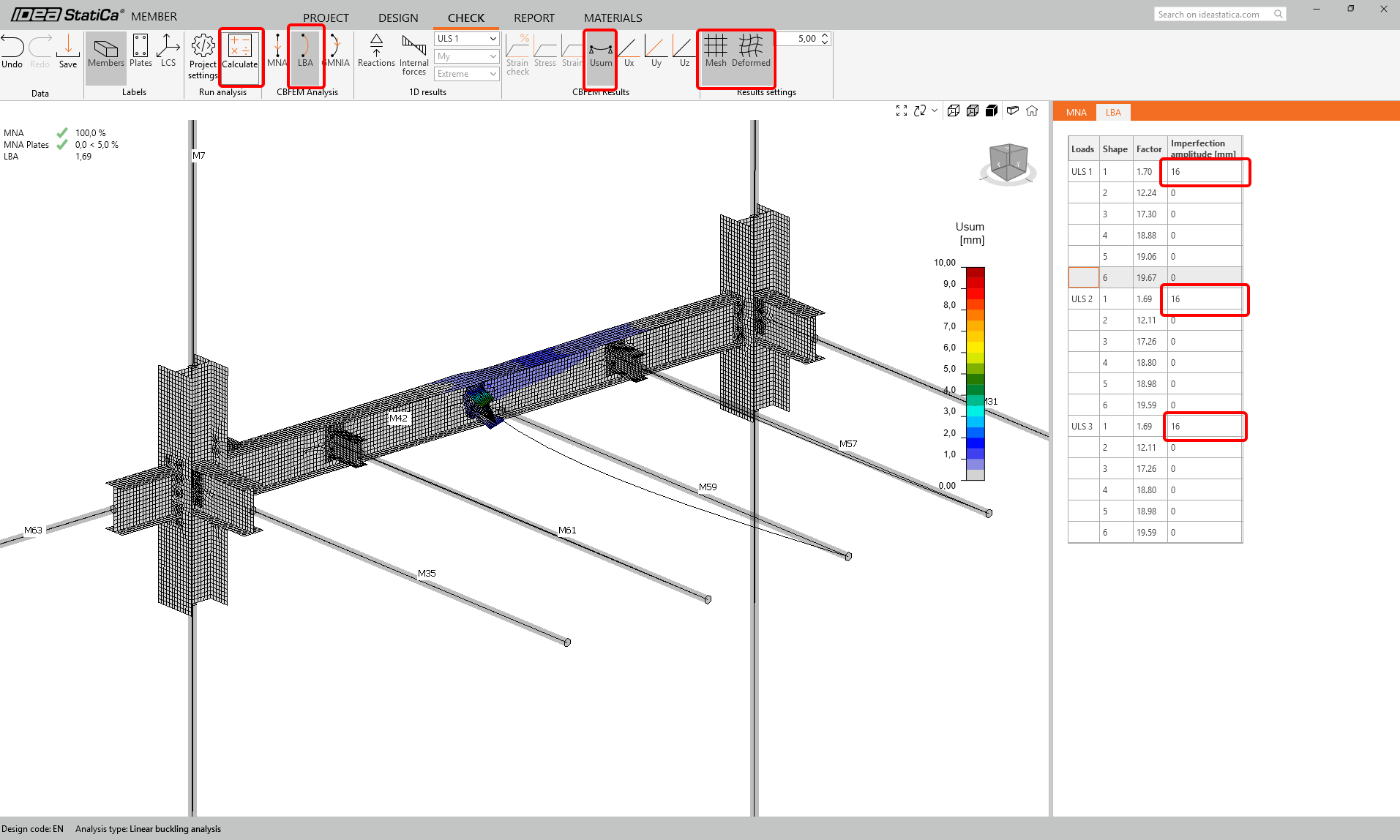

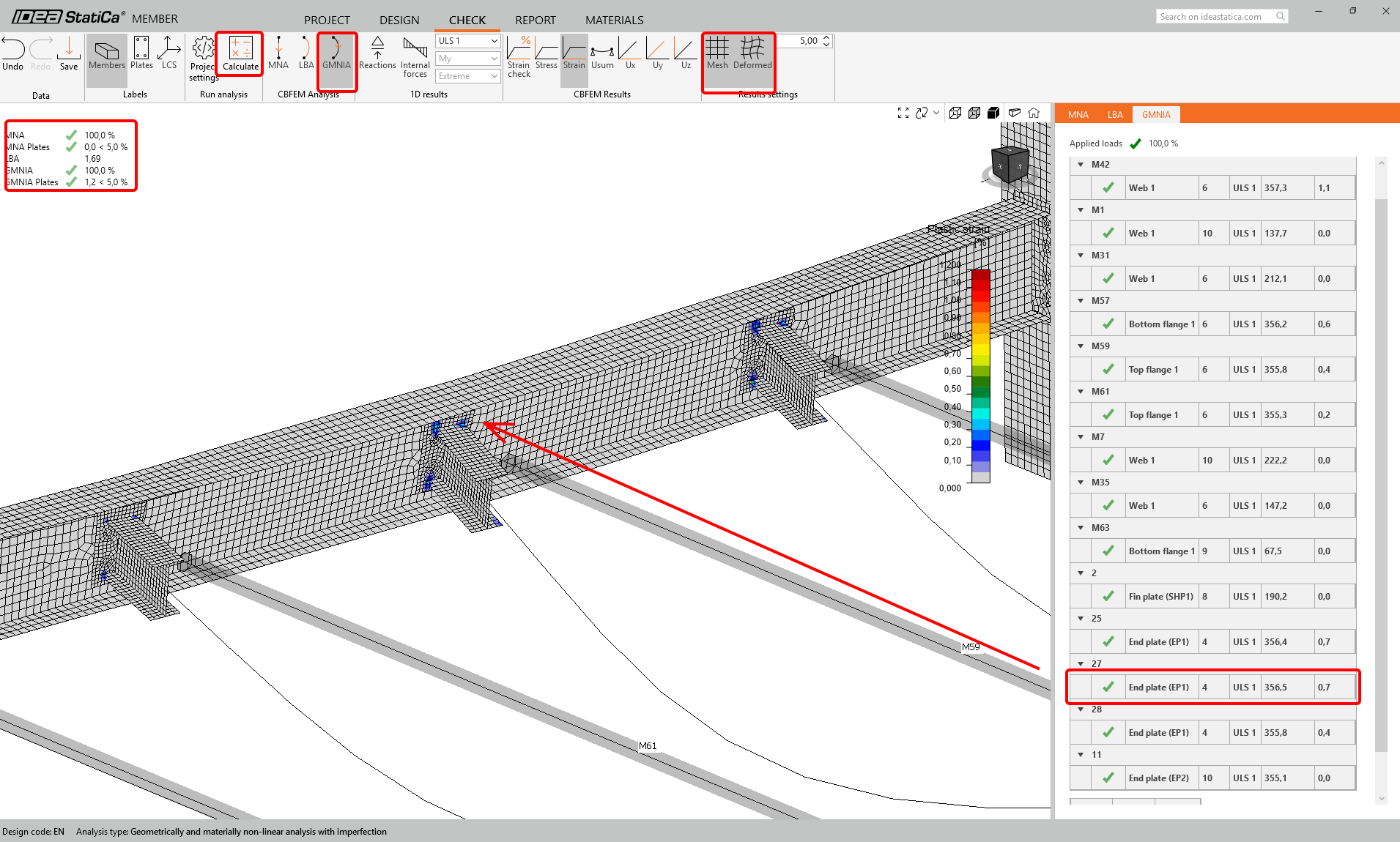

Ga naar GMNIA en stel de imperfectiewaarden in op de tweede modevorm. De waarde van 16 mm wordt berekend volgens de norm, zoals beschreven in het artikel Imperfecties. Voer de GMNIA uit.
Toon de resultaten van de GMNIA en schakel de rekcontrole in. Zoom in dichter op de lip plaat waar de plaatsen van plastificatie zichtbaar zijn.
5 Rapport

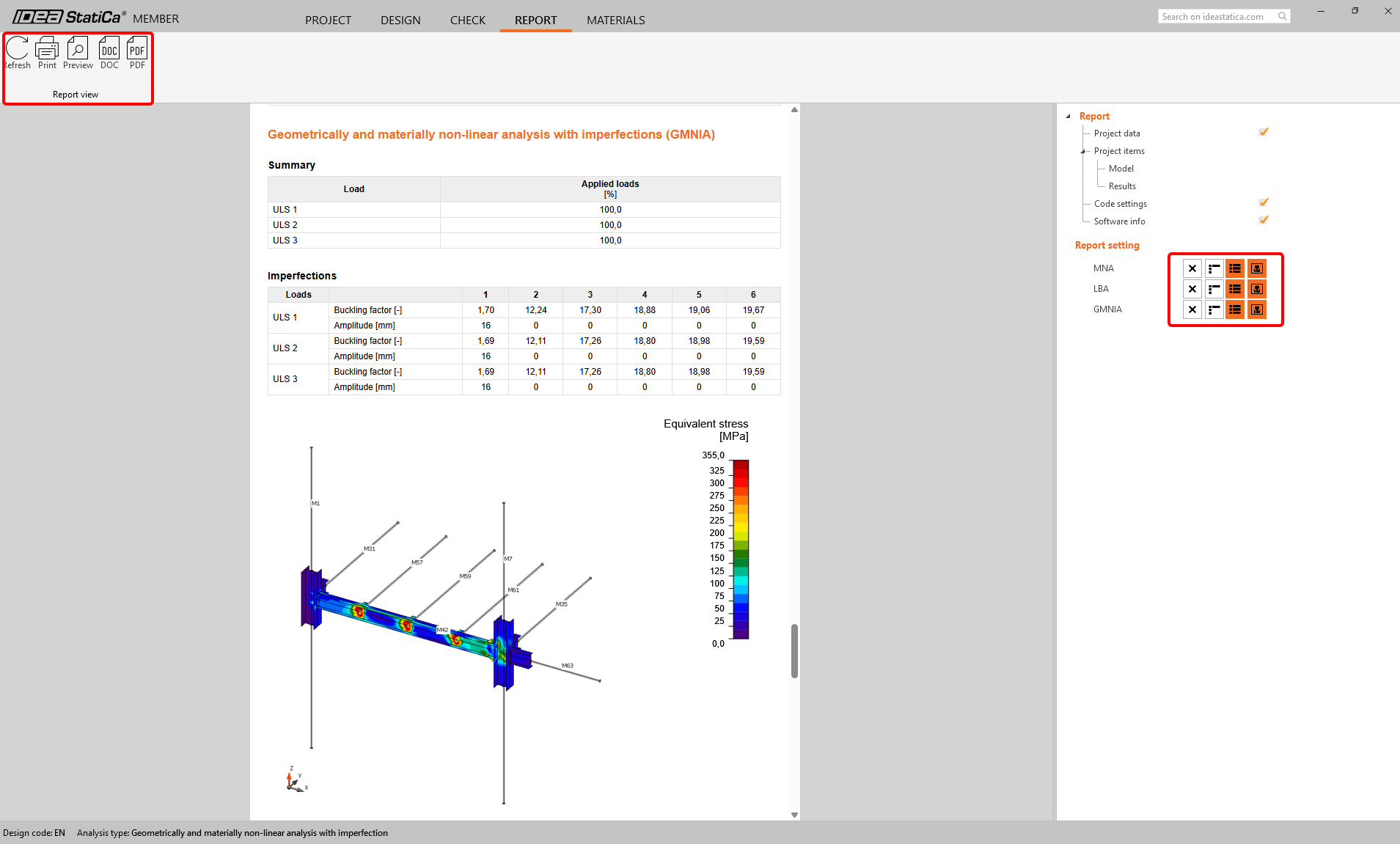

Ga tot slot naar het tabblad Report. IDEA StatiCa biedt een volledig aanpasbaar rapport om af te drukken of op te slaan in een bewerkbaar formaat.
Nu heeft u de kritische staaf ontworpen, geanalyseerd en genormtoetst in de applicatie Member.
6 Modellen synchroniseren
De synchronisatie voor Member-applicaties is identiek aan hetzelfde proces voor SAP2000 BIM-link met IDEA StatiCa Connection.
