Checkbot – 대량 BIM 워크플로우

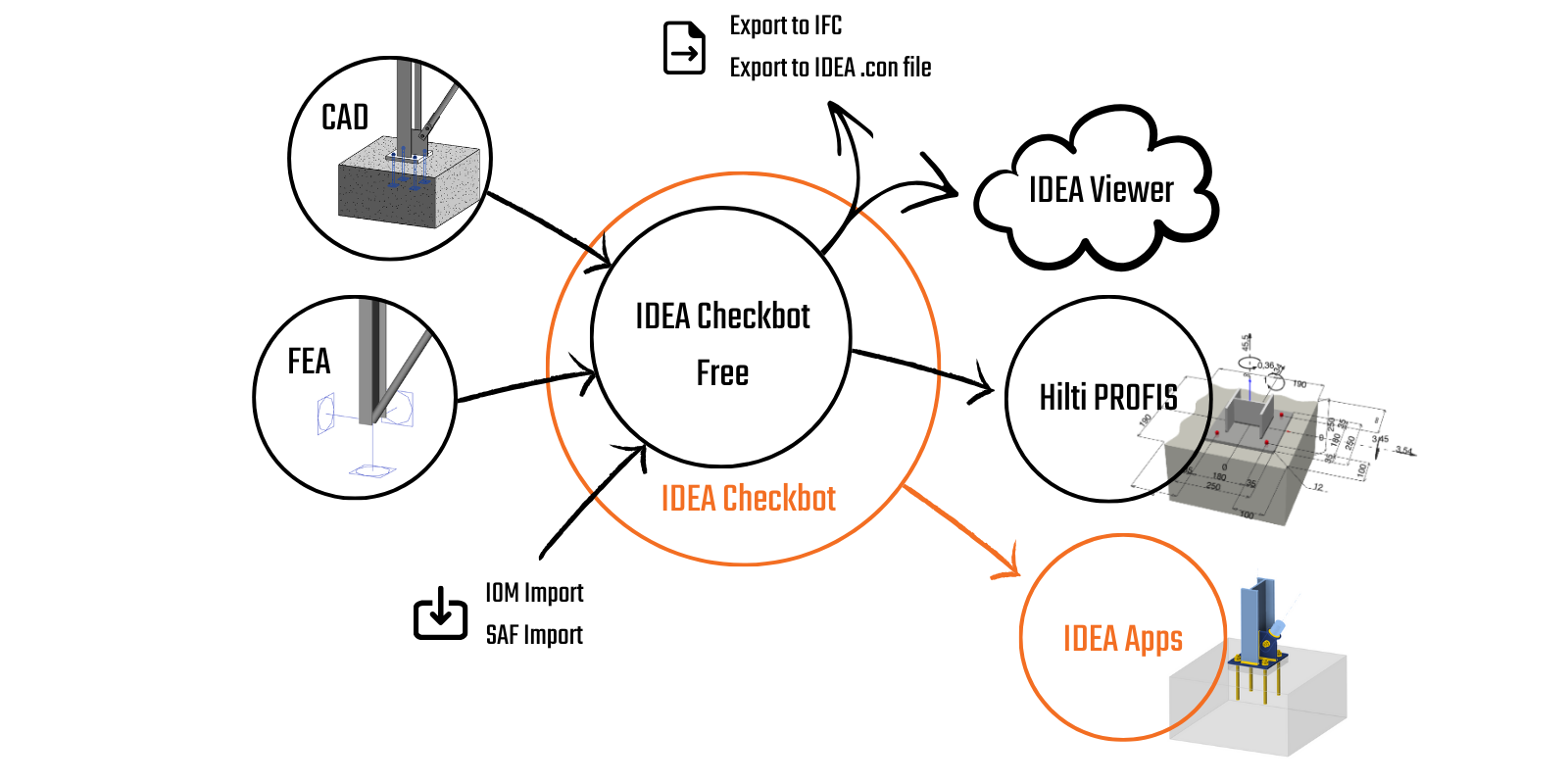

IDEA StatiCa Checkbot은 BIM 워크플로우를 관리하며 다음을 제공합니다:
- 확인됨/미확인 상태를 포함한 모든 가져온 항목의 명확한 목록
- 분석 및 검토된 모든 항목에 대한 보고서
- 가져온 부재 및 하중의 3D 시각화
- 재료 및 단면의 변환 표
- 하중 조합 관리
Checkbot은 상업용 유료 라이선스와 무료 Basic 라이선스 모두에서 사용할 수 있습니다. 유일한 차이점은 Checkbot Free는 Connection, Member, Detail과 같은 다른 앱에서 설계 항목을 설계하고 계산하는 것을 허용하지 않는다는 것입니다.
이 도구의 주요 장점은 원래 구조의 기하학적 형상뿐만 아니라, 더 중요하게는 해석에서 도출된 하중 및 내력을 이해한다는 것입니다. 한 해석에서 다른 해석으로 내력을 변환하는 모든 엔지니어는 모든 힘을 적절한 좌표계에서 유지하는 것이 얼마나 까다로울 수 있는지 잘 알고 있습니다. Checkbot은 지원되는 소프트웨어에서 생성된 수백 개의 하중 조합과 수십 개의 다양한 도구에 대해 이를 수행할 수 있습니다.
Checkbot으로 데이터 가져오기
1) BIM 링크
Checkbot은 독립 실행형 애플리케이션으로 작동하며, 사용자가 타사 소프트웨어에서 직접 BIM 링크를 사용하여 모든 구조 설계를 열 수 있습니다. 가져오기 명령 표시줄은 소스 프로그램이 CAD 또는 FEA(유한요소 해석 소프트웨어) 유형인지에 따라 약간 다릅니다. 강구조 CAD/FEA 소프트웨어에 대한 지원되는 통합 및 알려진 제한 사항을 항상 확인할 수 있으며, 지원되는 타사 애플리케이션 버전 목록을 볼 수 있습니다.
단계별 튜토리얼을 따라 IDEA StatiCa와 다른 소프트웨어 간의 BIM 링크를 사용하여 연결 및 부재를 설계하고 규정 검토하는 방법을 배울 수 있습니다.

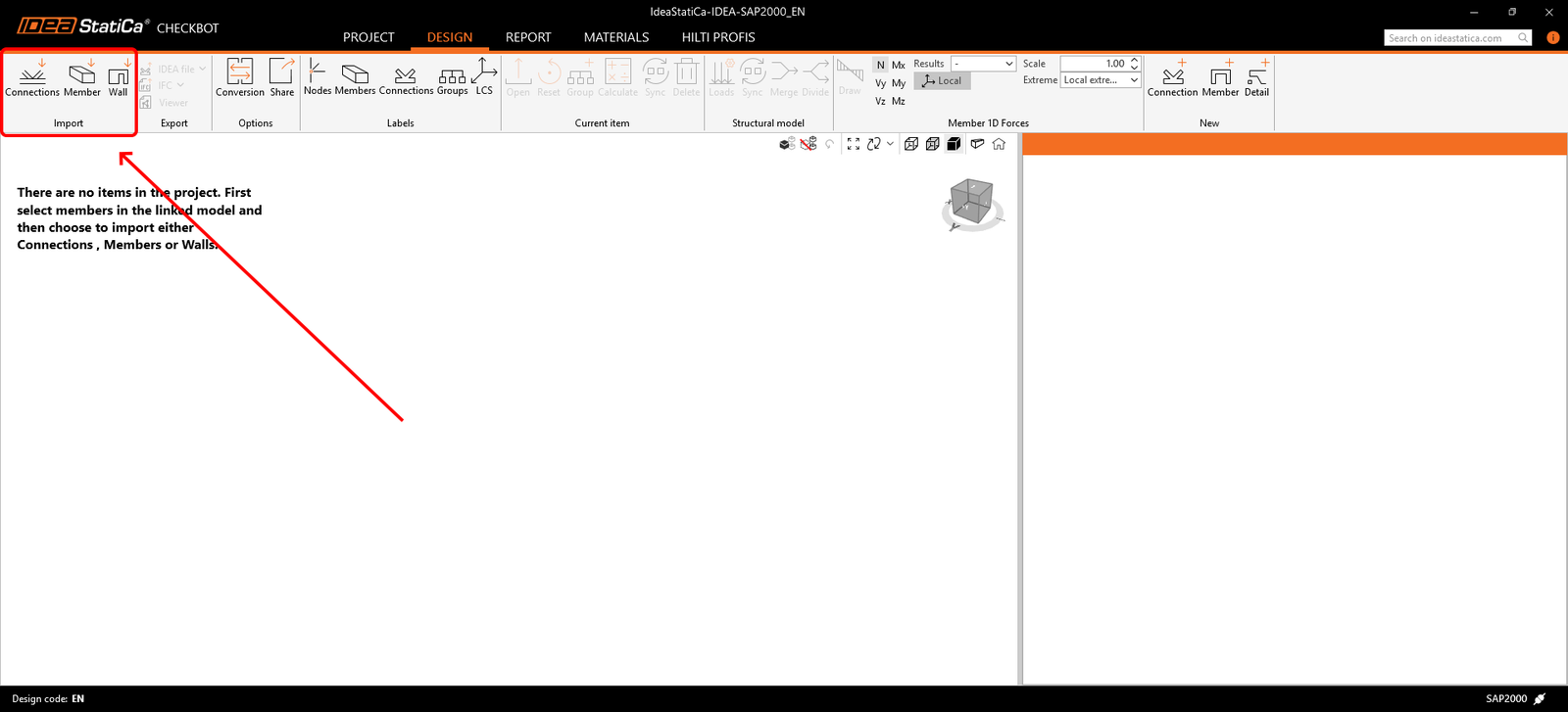

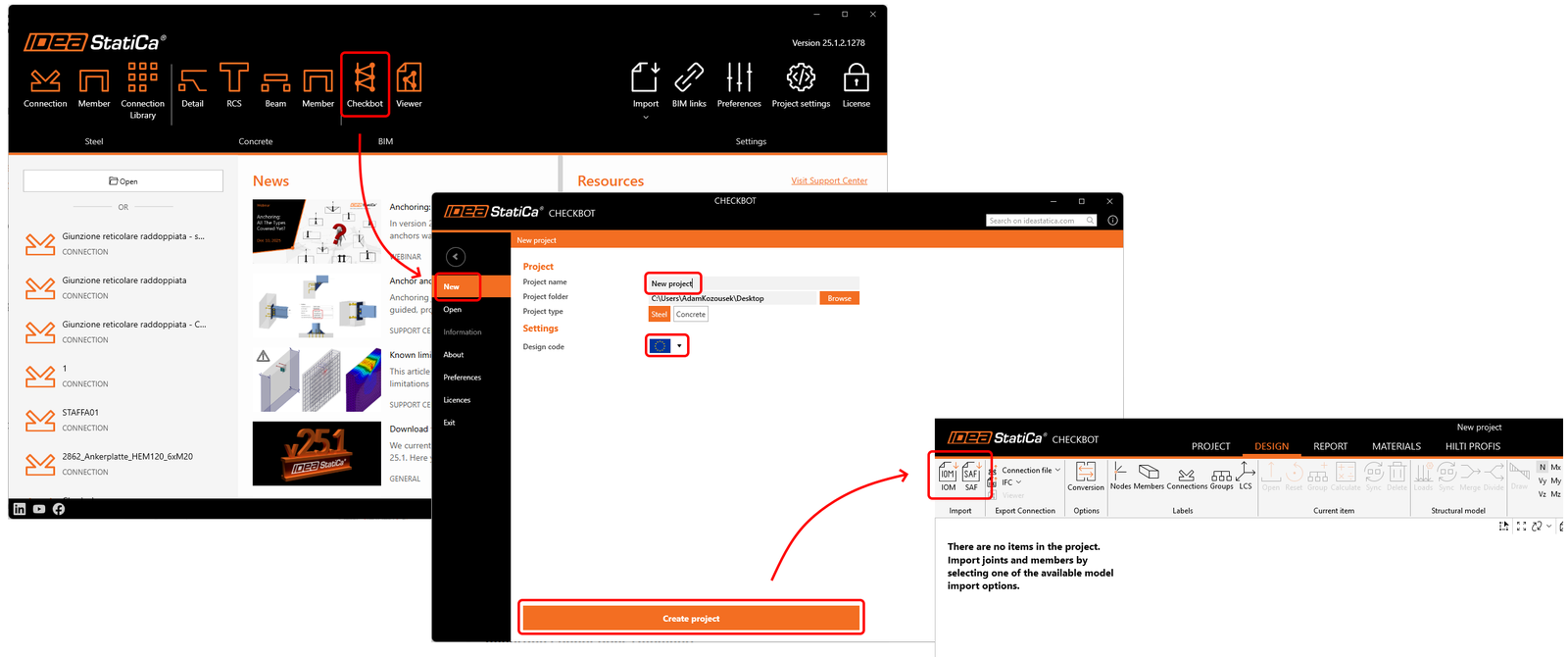

BIM 링크를 활용하여 Checkbot 프로젝트가 생성되면 빈 화면으로 열리며, 노드와 부재 또는 벽을 가져와야 합니다.
연결/부재 가져오기

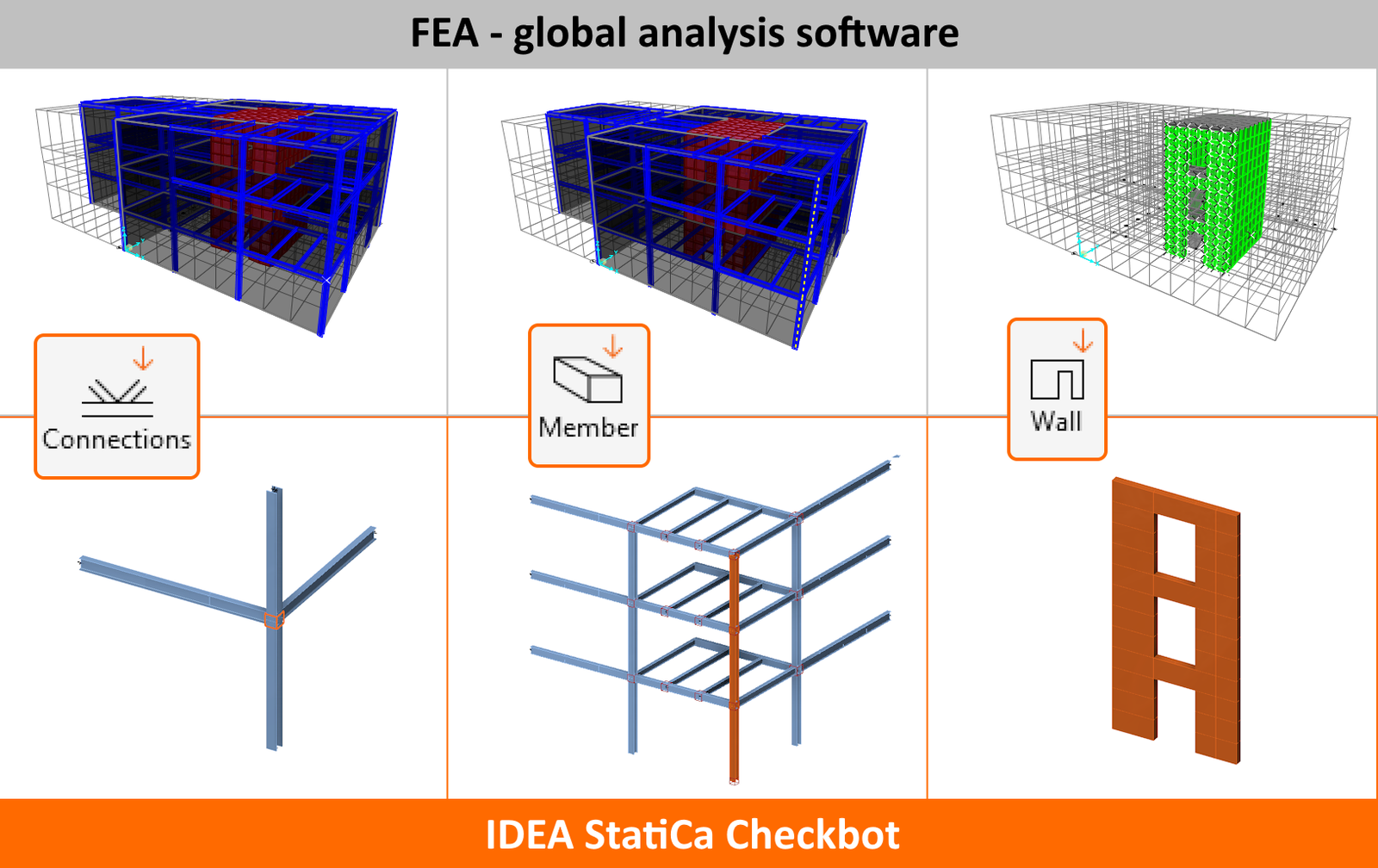

다음 명령을 사용하여 실행 중인 FEA 또는 CAD 소프트웨어에서 데이터를 가져옵니다. 하나의 항목, 구조의 일부 또는 전체 구조를 한 번에 가져올 수 있습니다. 처음에 선택되지 않은 구조의 일부를 나중에 가져오는 것도 가능합니다.
- Connection – 선택한 노드와 연결된 부재만 가져옵니다
- Member (FEA 소프트웨어 전용) – 선택한 부재, 해당 노드 및 주변 부재를 가져옵니다
- Wall (ETABS/SAP2000 전용) - 콘크리트 2D 부재(벽)를 가져옵니다
2) SAF/IOM
CAD/FEA 소프트웨어에서 데이터를 가져오는 또 다른 방법은 IDEA Open Model(IOM)을 사용하는 것입니다. 이를 통해 널리 사용되는 Structural Analysis Format(SAF)의 가져오기 및 처리도 가능합니다. SAF 파일은 SCIA Engineer, Dlubal 소프트웨어, FEM-Design, SOFiSTiK, Risa 3D, FRILO, Allplan, AxisVM, ConSteel 및 기타 다수에서 내보낼 수 있습니다.
변환

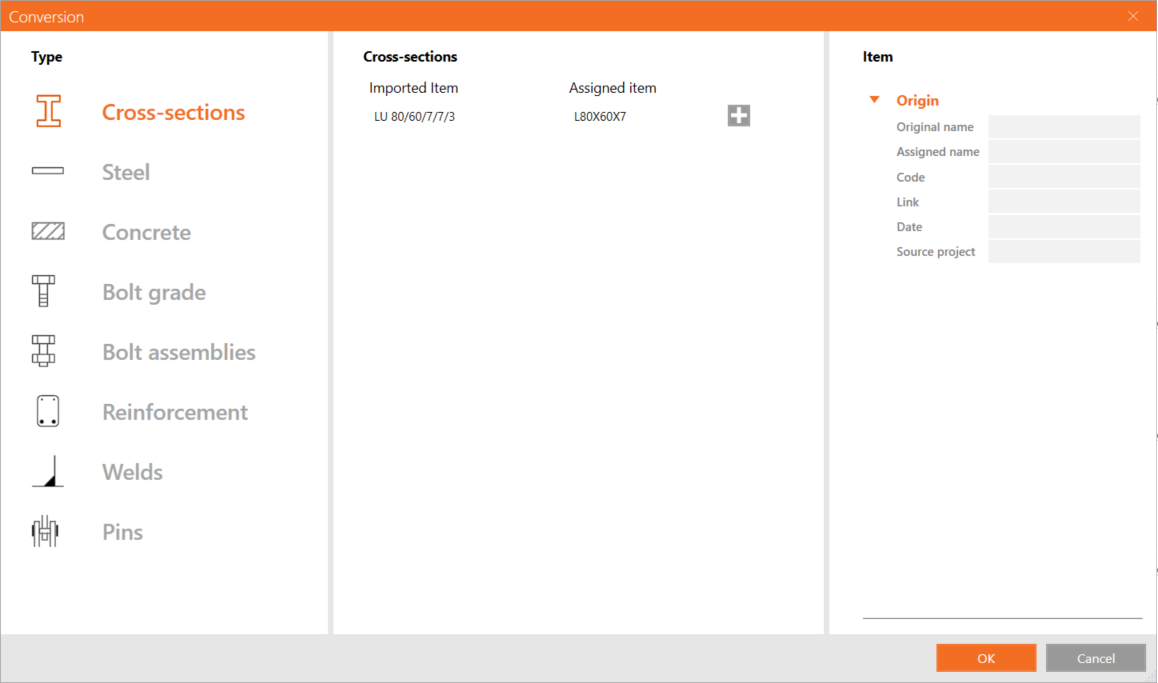

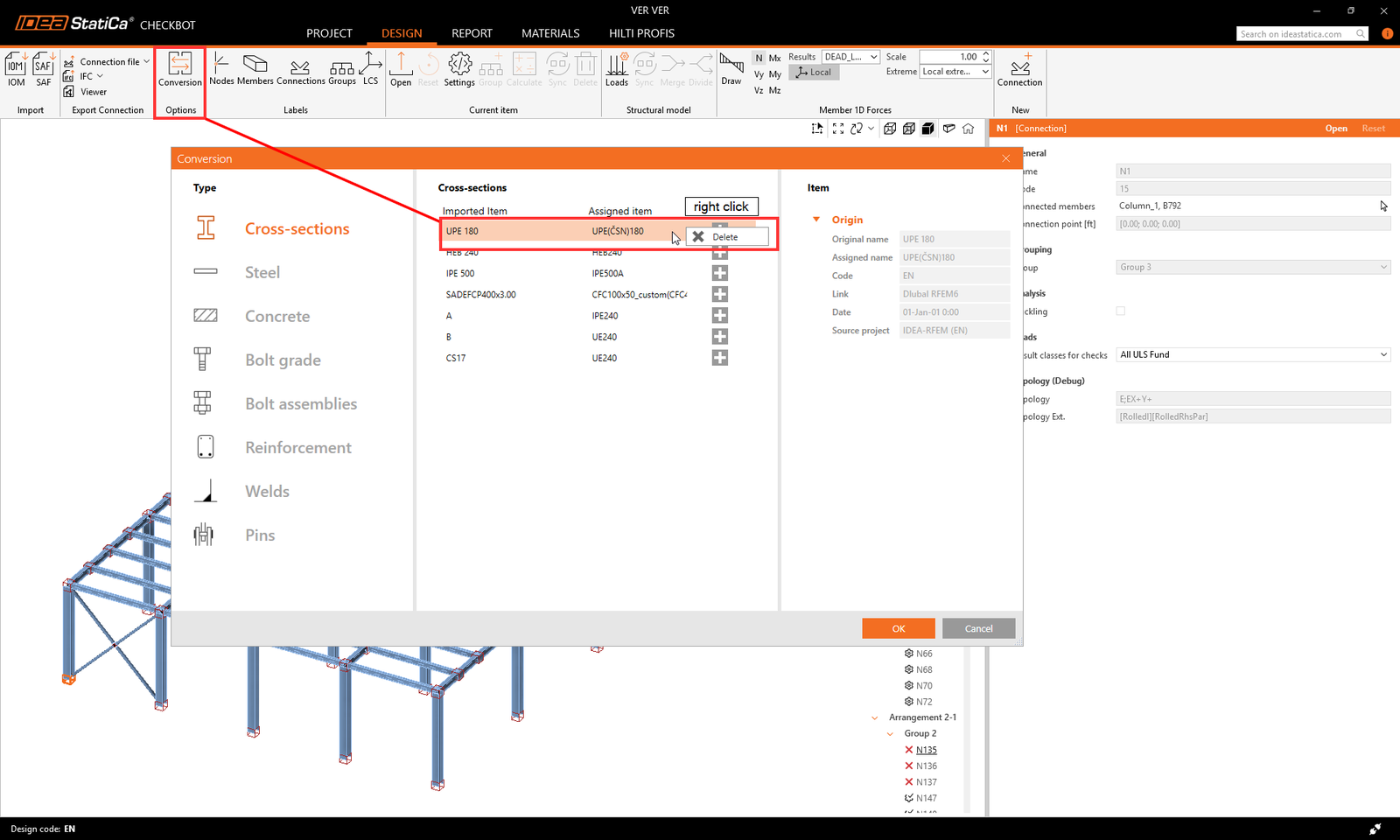

가져오기 중에 단면 또는 재료가 자동으로 인식되지 않으면 새 변환 탭이 나타나 단면/재료 라이브러리에서 수동으로 지정할 수 있습니다. 이러한 쌍은 사용자 계정 내에서 향후 사용을 위해 저장되므로 다시 정의할 필요가 없습니다.
단면 매핑이 잘못 생성되었거나 조정이 필요한 경우, 더하기 버튼을 클릭하여 새 매핑을 추가하거나 마우스 오른쪽 버튼을 클릭하고 삭제를 선택하여 기존 매핑을 제거할 수 있습니다.

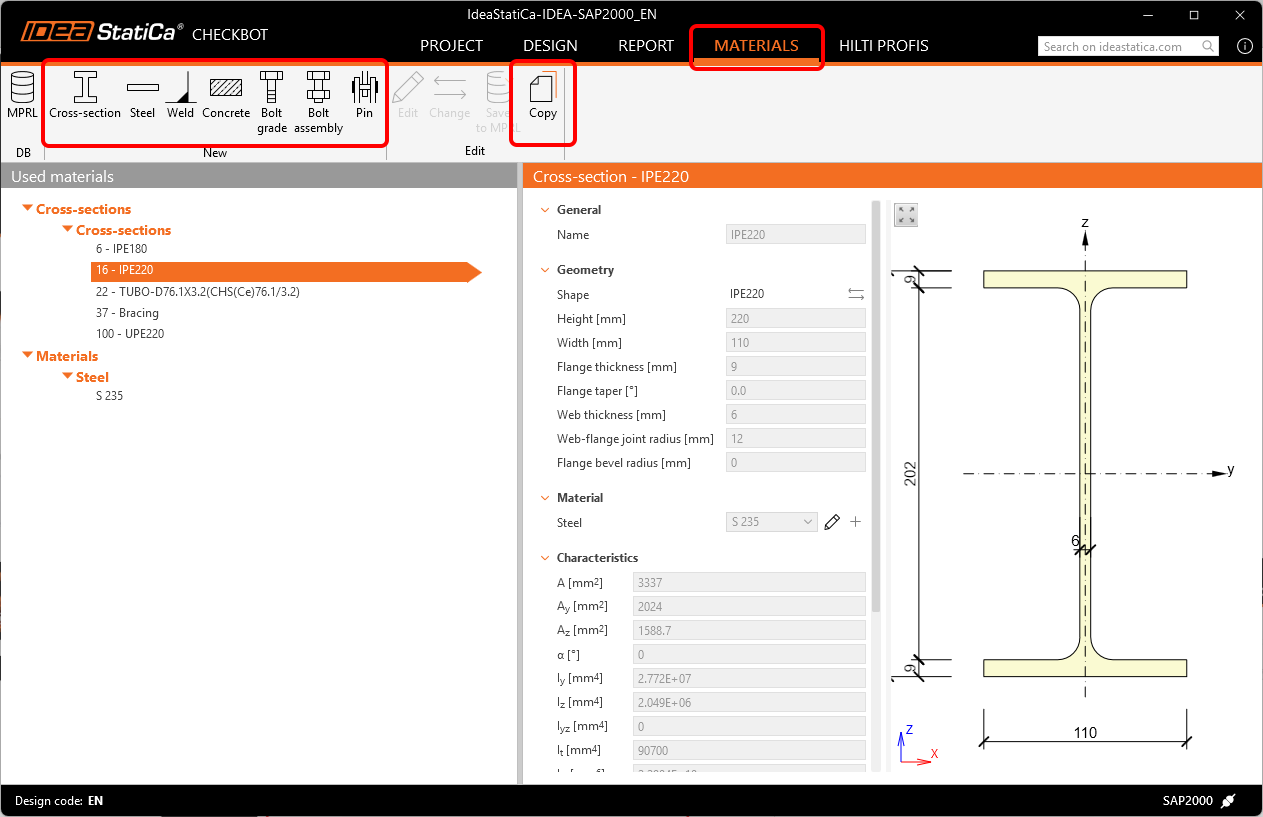

Checkbot에서 사용되는 모든 재료는 재료 탭에 나열됩니다. 가져온 모든 재료 및 단면은 변경이 비활성화되어 있습니다. 매개변수를 수정하려면 복사본을 만들거나 완전히 새로운 재료를 추가해야 합니다.
변환 탭은 각 설계 코드에 대해 다음 폴더의 별도 .XML 파일로 저장됩니다:
C:\Users\YOURUSERNAME\AppData\Local\IdeaStatiCa
여기서 변환 파일을 수동으로 수정하거나, 완전히 삭제하거나, 백업하거나, 다른 사용자와 공유할 수 있습니다.
번호 매기기 및 국부 좌표계
Checkbot과 타사 소프트웨어에서 부재의 번호 매기기 및 국부 좌표계가 다를 수 있습니다. Checkbot은 하중 매핑 알고리즘을 기반으로 하므로 걱정할 필요가 없습니다. Checkbot은 해당 부재를 인식하고 식별하여 올바른 하중 효과를 신뢰성 있게 할당합니다.
Checkbot 사용 방법
영역 선택을 수행하려면 왼쪽에서 오른쪽으로 드래그하면 선택 영역 내부의 부재만 포함되고, 오른쪽에서 왼쪽으로 드래그하면 선택 영역과 교차하는 부재도 포함됩니다. Ctrl 키를 누른 채로 항목을 추가하고 Shift 키로 제거합니다. Esc 키로 선택을 해제합니다. Ctrl+A는 3D 장면의 모든 항목을 선택합니다.
컨텍스트 메뉴는 마우스 오른쪽 버튼 클릭으로 접근할 수 있으며 선택된 항목과 마우스를 올린 항목 모두에 대한 작업을 제공합니다. 항목 삭제와 같은 일반적인 작업을 3D 장면 내에서 직접 실행할 수 있습니다.
가시성 제어 – 숨기기, 격리, 초기화를 통해 사용자는 3D 장면에서 항목의 표시를 관리할 수 있습니다. 이러한 제어는 마우스 오른쪽 버튼 클릭 메뉴, 3D 장면 리본 아이콘 또는 단축키 Ctrl+H, Ctrl+I, Ctrl+R을 통해 접근할 수 있습니다.
여러 항목이 선택된 경우 속성 그리드는 해당 항목을 유형별로 그룹화한 탭(Connection, 설계 부재 등)을 표시합니다. 각 탭은 해당 항목의 개요를 제공하며 탭을 마우스 오른쪽 버튼으로 클릭하여 선택을 빠르게 관리할 수 있습니다 - ...만 선택 및 선택에서 제거.
3D 장면은 환경 설정에서 "3D 그래픽 표준"이 "Direct3D"로 설정될 때 최상의 성능을 발휘합니다.
하중 구성

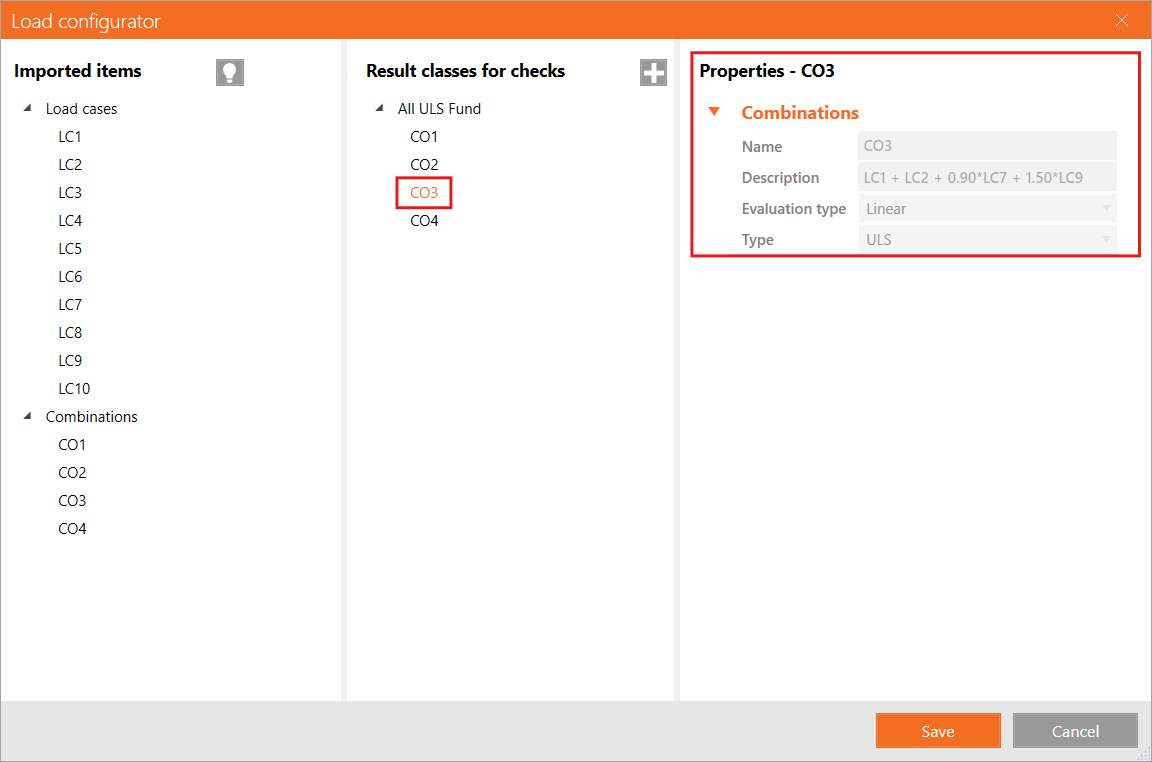

하중 구성기는 가져온 하중 케이스와 하중 조합을 표시합니다. 첫 번째 열에는 연결된 FEA 모델에서 가져온 모든 하중 케이스와 조합이 나열됩니다. 두 번째 열에는 Checkbot 프로젝트의 계산에 사용되는 결과 클래스의 하중 케이스와 하중 조합이 표시됩니다. 기본적으로 모든 하중 조합을 포함하는 하나의 결과 클래스가 사용됩니다. 또한 세 번째 열에는 현재 선택된 항목의 상세 설명이 표시됩니다.

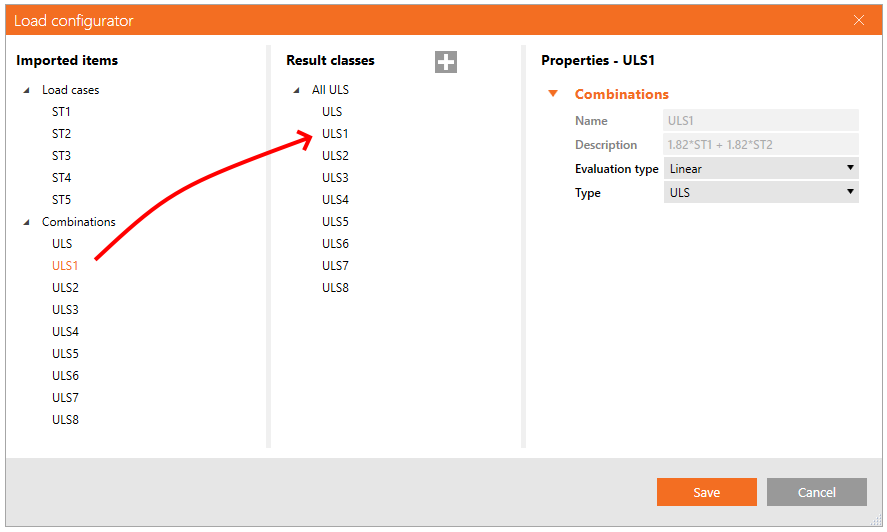

가져온 하중 효과는 결과 클래스에 수동으로 재할당할 수 있습니다. 결과 클래스는 하중 효과를 특정 그룹으로 분류하여 설계 프로세스를 단순화하고 가속화하기 위한 것입니다. 결과 클래스는 "+" 아이콘을 사용하여 추가하고 마우스 오른쪽 버튼 클릭으로 제거할 수 있습니다. 하중 케이스와 조합은 첫 번째 열에서 두 번째 열의 적절한 결과 클래스 아래로 드래그하여 결과 클래스에 할당할 수 있습니다.

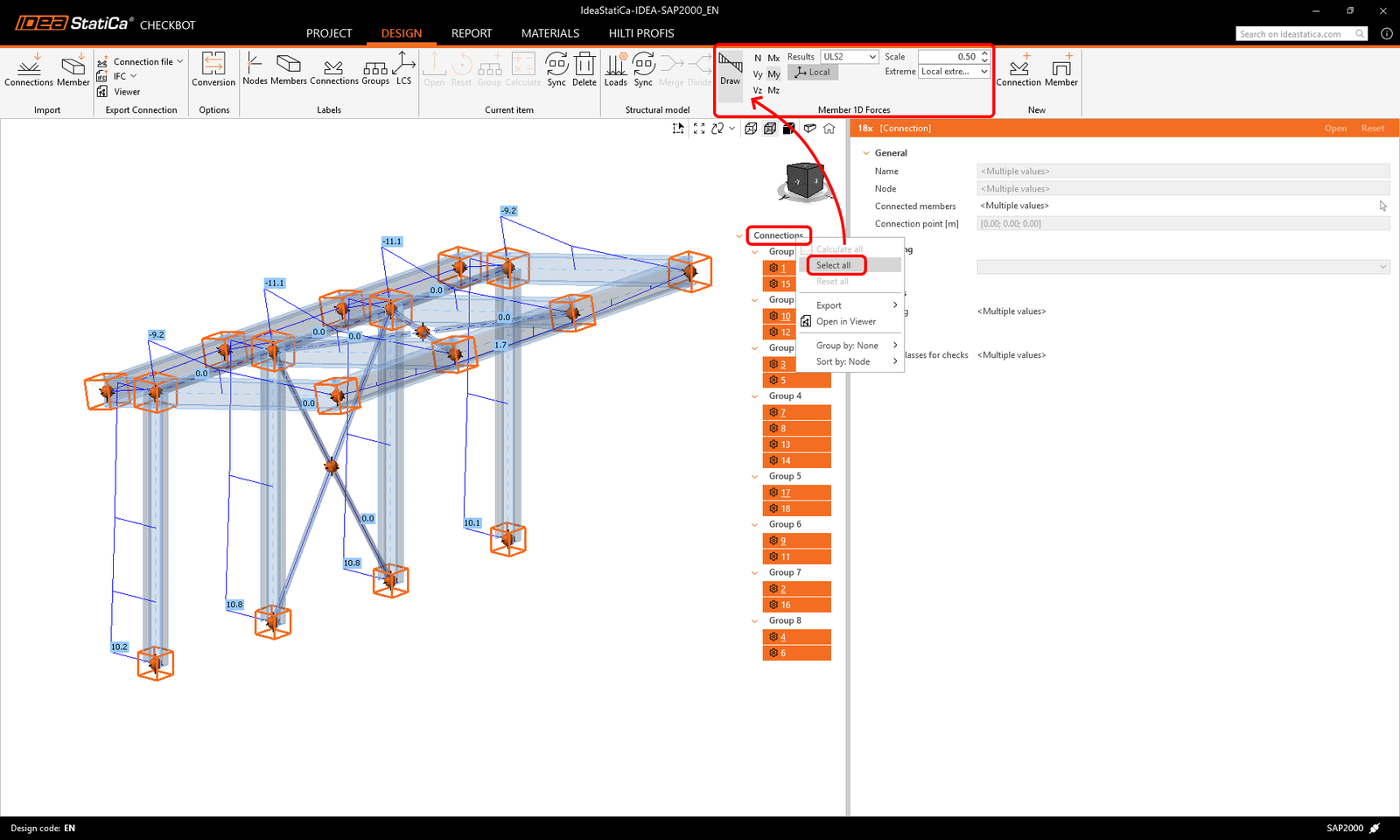

Checkbot은 가져온 조합의 내력도 시각화합니다. 드래그하거나 항목 목록에서 마우스 오른쪽 버튼을 클릭하여 구조의 일부를 선택하고 - 모두 선택, 그리기를 클릭하여 내력을 표시합니다.
FEA 소프트웨어에 따라 모든 하중 조합이 Checkbot과 호환되는 것은 아닙니다(예: 동적 조합, 비선형 조합). 일부 조합은 하중 케이스로 가져올 수 있지만 결과에는 영향을 미치지 않습니다. 각 BIM 링크의 알려진 제한 사항을 항상 확인하십시오:
하중 구성기를 사용하면 복잡한 구조에서 임계 효과 평가*를 활성화할 수 있습니다. 이 기능은 최대 및 최소 하중 효과가 있는 하중 케이스와 조합을 선택하고 나머지를 필터링합니다. 규정 검토 계산을 가속화하기 위해 단면의 상단 및 하단 섬유의 응력을 고려합니다.
* 임계 효과 평가 기능은 버전 25.1.2부터 제거되고 하중 극값 계산 기능으로 대체되었습니다.

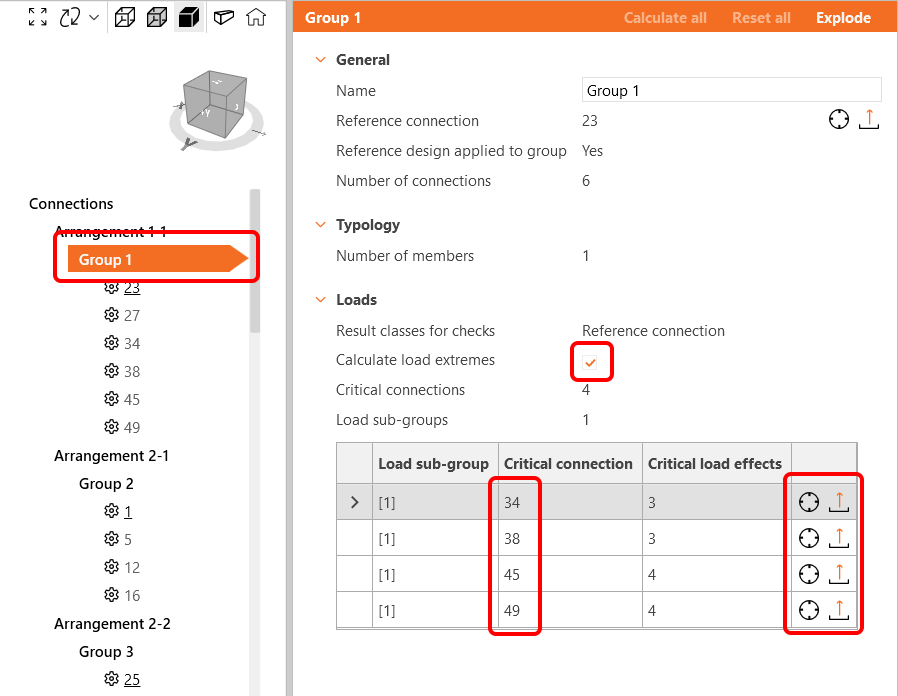

하중 극값 계산 기능
많은 노드와 하중 조합이 있는 프로젝트에서는 매우 유사한 하중 효과를 가진 유사한 연결이 반복적으로 분석됩니다. 계산 프로세스를 가속화하기 위해 하중 극값 계산 버튼을 사용하여 임계 하중 효과를 포함하는 하중 극값만 정의할 수 있습니다. 이를 통해 검토되는 하중 효과의 수와 계산 시간을 줄일 수 있습니다. 이 문서에서 자세히 읽어보십시오.
동적 그룹화
그룹화 기능은 유형 및/또는 단면을 기반으로 자동으로 그룹을 생성합니다. 그룹은 연결된 부재 수를 기준으로 가장 단순한 것부터 가장 복잡한 것 순으로 정렬됩니다. 모든 그룹은 전체 그룹의 설계를 주도하는 상위 연결로 작동하는 기준 연결(트리에서 밑줄 표시)로 표현됩니다. 다른 모든 연결은 하위 연결로 처리됩니다.
- 기준 연결(밑줄 표시된 것) - 여기서 연결의 설계 및 설정을 생성합니다
- 하위 연결(그룹의 나머지 모두) - 편집이 비활성화되며, 설계 및 설정은 기준 연결에서 가져옵니다
기준 연결에 추가된 모든 작업은 반복 작업을 방지하기 위해 프로젝트 설정, 하중 위치 및 모델 유형을 포함하여 하위 연결에 자동으로 복제됩니다. 하위 연결의 조정은 비활성화됩니다. 조정이 필요한 경우 연결을 마우스 오른쪽 버튼으로 클릭하고 그룹에서 제거를 선택합니다. 연결이 그룹 해제되면 기준 연결에서 복사된 모든 작업도 삭제됩니다.
기준 연결은 가져오기 중에 전체 구조 모델에서 해당 그룹에 대해 처음 선택된 노드로 선택되며, 그룹 내 최대 하중을 기준으로 선택되지 않습니다. 하위 연결은 기준 연결보다 더 높은 하중을 가질 수 있습니다.
기준 연결을 변경하려면 그룹을 분해하고, 기준으로 원하는 단일 연결로 새 그룹을 만든 다음 나머지 연결을 이 그룹에 할당해야 합니다.
사용자 정의 그룹
또한 사용자는 자체 그룹을 만들어 추가적인 사용자 정의와 특정 프로젝트 요구 사항에 따른 구성을 가능하게 할 수 있습니다.

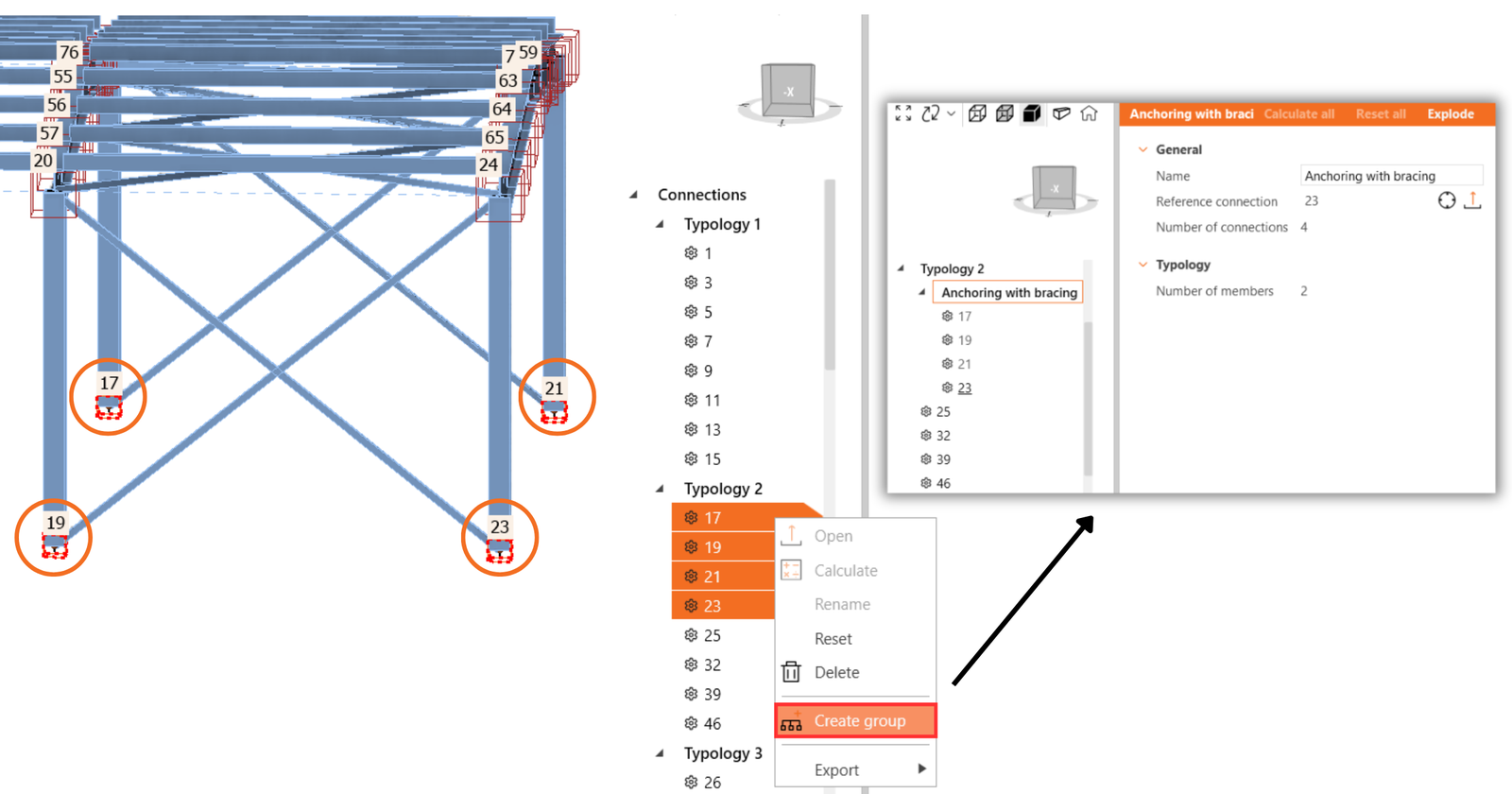

특정 연결을 기준으로 정의하려면 원하는 기준 연결만 포함하는 그룹을 먼저 만드십시오. 하나의 기준 연결이 있는 그룹이 생성되면 다른 연결을 그룹에 추가합니다. 여러 연결을 선택하고 한 번의 클릭으로 그룹을 변경할 수 있습니다.

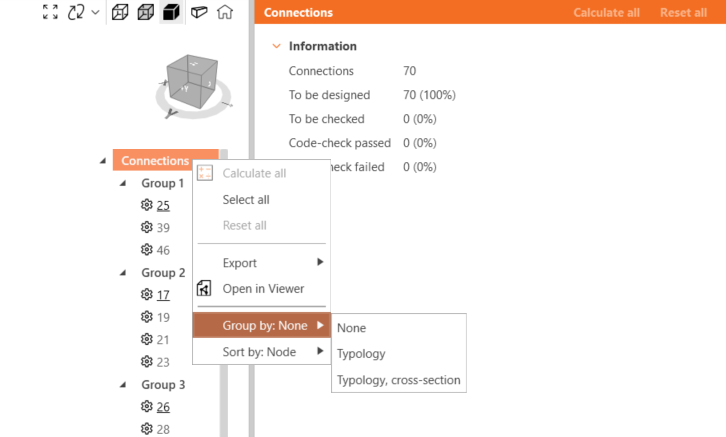

트리에서의 그룹화
없음은 그룹에 따라서만 연결을 정렬합니다.
유형 그룹화는 부재의 수와 상대적 위치(보-보, 보-기둥)를 고려합니다. 부재의 회전은 고려하지 않습니다. 동적 그룹도 고려됩니다.
유형, 단면(배치) 그룹화는 설계된 단면 유형에 따라 유형 그룹을 구분합니다. 예를 들어 HEB 200과 HEB 220은 하나의 단면 유형 아래에 있습니다. 유형 및 배치에 따른 그룹화가 기본값으로 설정됩니다. 동적 그룹도 고려됩니다.
출시: IDEA StatiCa 버전 25.0.
단면에 의한 부재 정렬
이것은 기하학이 단순화된 FEA 소프트웨어에서 가져온 전체 모델과 기하학이 실제 설계와 일치하는 IDEA StatiCa Connection의 CAD 기반 설계 모델 사이의 필수 단계입니다.

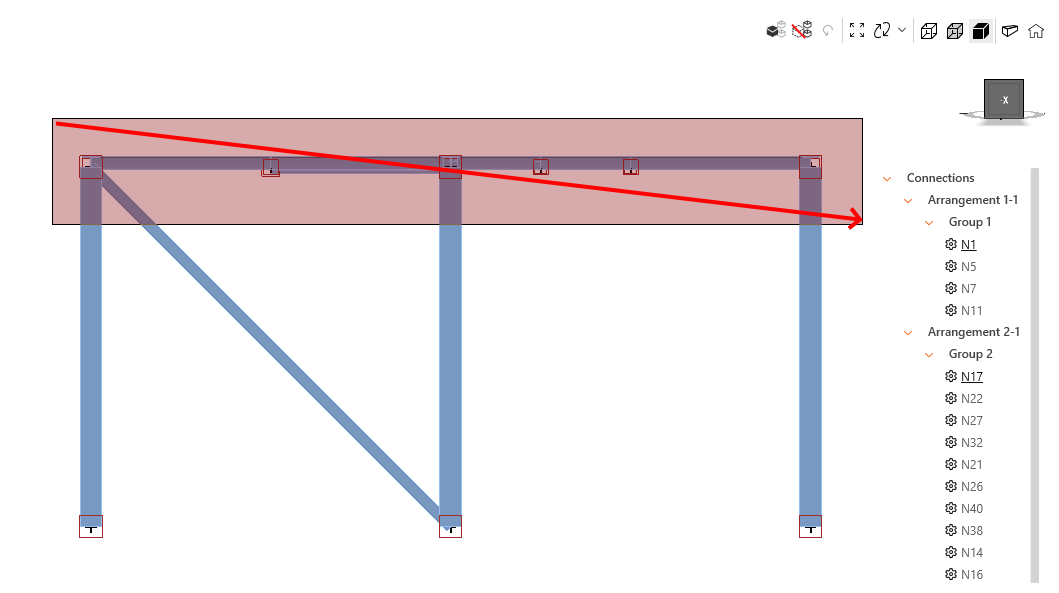

단일 선택, 다중 선택 또는 영역 선택을 통해 사용자는 국부 및 전체 편심을 효과적으로 입력하고 Checkbot으로 가져온 전체 구조 모델에서 부재의 표면이 일치하도록 부재를 정렬할 수 있습니다.

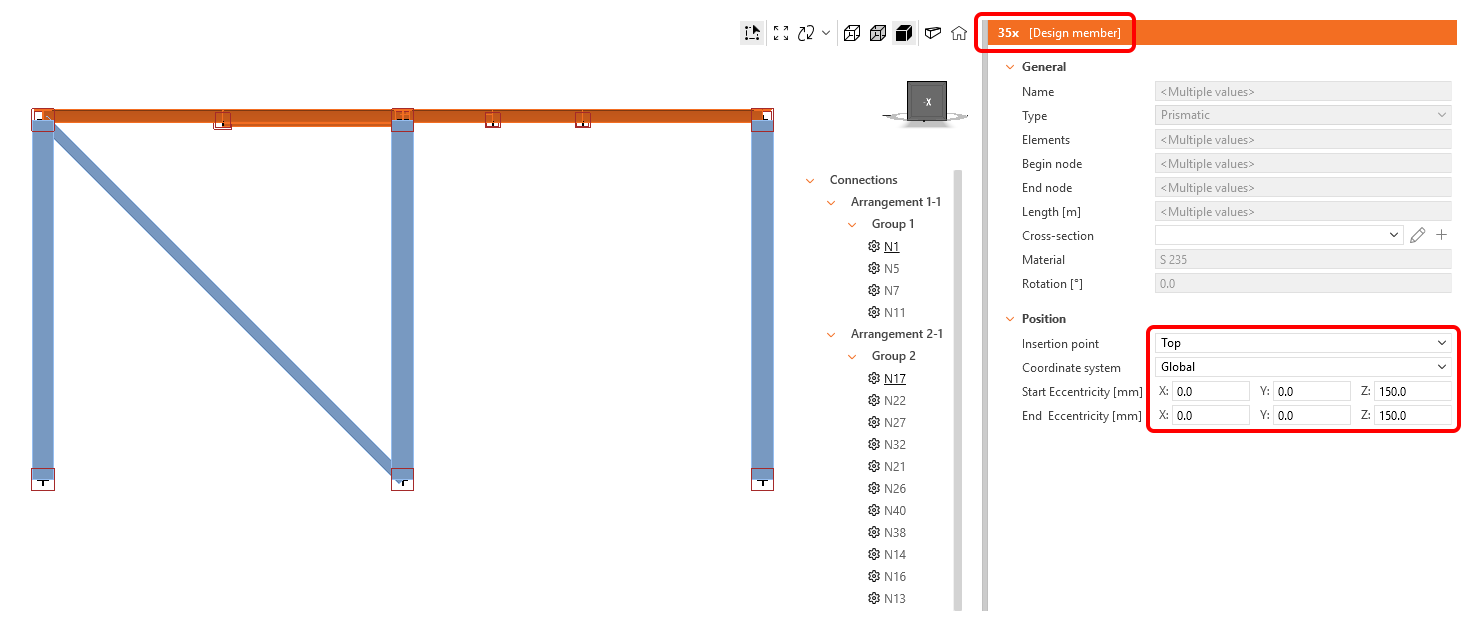

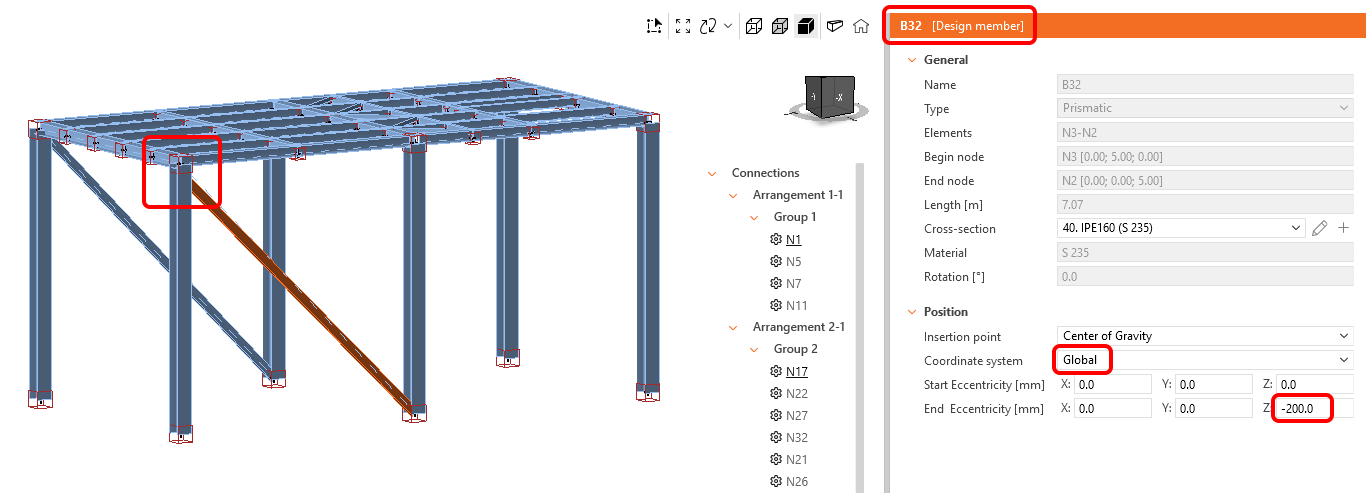

단일 또는 여러 부재에 대해 한 번에 편심을 입력할 수 있습니다. 국부 또는 전체 좌표계를 선택하고 X, Y 또는 Z 방향으로 부재의 시작점과 끝점에 대한 양수 또는 음수 편심을 입력합니다.
부재를 정렬하려면 함께 정렬해야 하는 부재를 선택하고 삽입점 옵션을 선택하여 예를 들어 상단 표면, 무게 중심, 좌측 표면 등으로 정렬합니다.

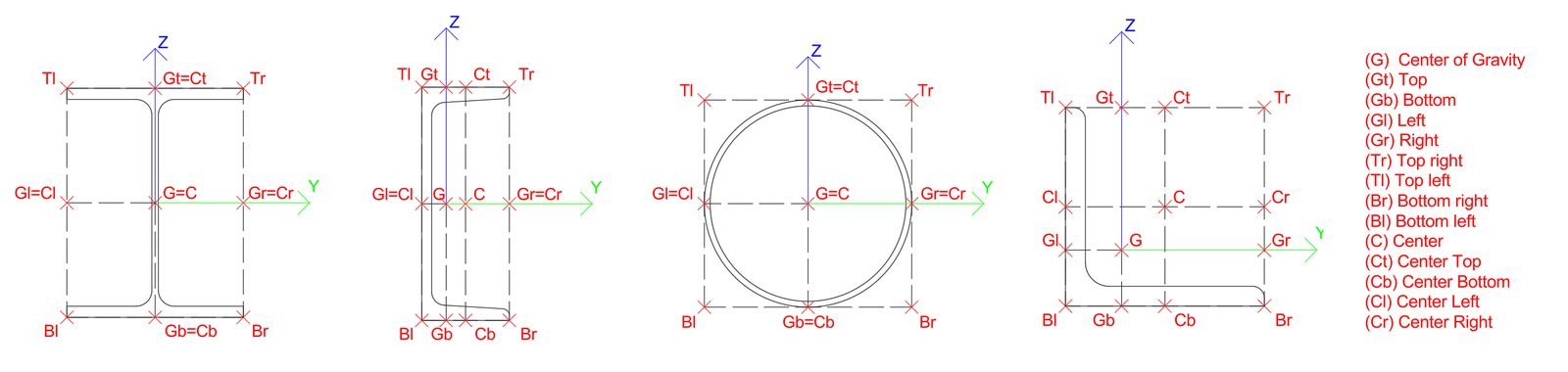

삽입점을 사용하면 부재의 단면에서 여러 점을 선택할 수 있습니다. FEA 프로그램은 일반적으로 삽입점에 대한 약어를 사용하며, 이는 Checkbot 목록에서 다음과 같이 변환됩니다:
| G | 무게 중심 | Tr | 우상단 | C | 중심 |
| Gt | 상단 | Tl | 좌상단 | Ct | 중심 상단 |
| Gb | 하단 | Br | 우하단 | Cb | 중심 하단 |
| Gl | 좌측 | Bl | 좌하단 | Cl | 중심 좌측 |
| Gr | 우측 | Cr | 중심 우측 |
참고: 내력은 정렬 또는 추가된 편심으로 업데이트되지 않습니다. 이로 인해 기하학적 배치 변경의 결과로 영향을 받는 부재에 추가적인 휨 모멘트가 발생할 수 있습니다. 이를 방지하려면 Checkbot으로 가져오기 전에 FEA 전체 모델에서 정렬 및 편심을 적절히 설정해야 합니다.
이 기능은 IDEA StatiCa와의 BIM 링크가 FEA 제조사 또는 제3자에 의해 개발된 FEA 소프트웨어에서는 제한될 수 있습니다 – 지원되는 통합 목록을 확인하십시오.
출시: IDEA StatiCa 버전 25.1.
부재 병합

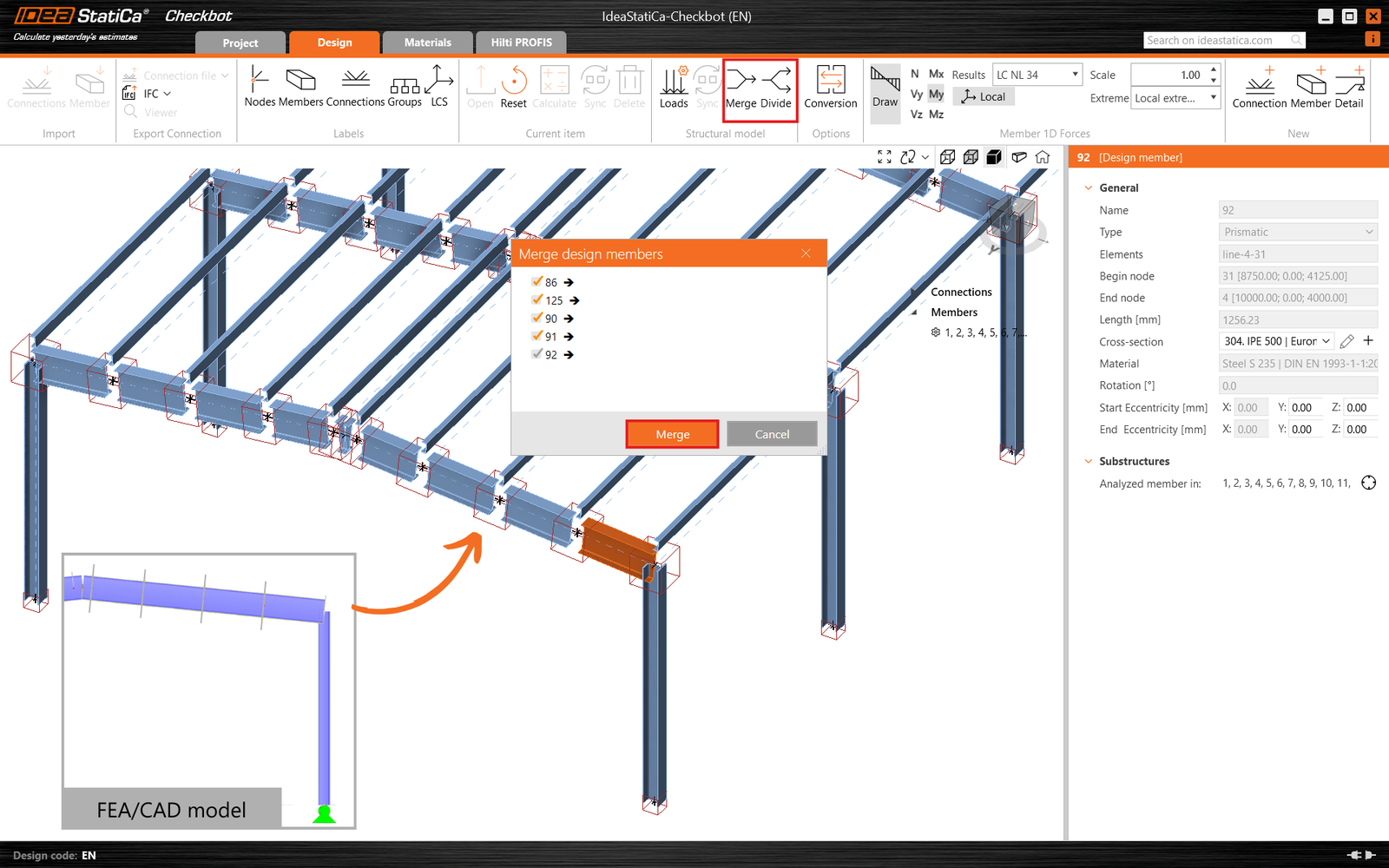

일부 경우 해석 소프트웨어 모델에서 부재가 여러 부재로 분할될 수 있지만 실제로는 하나의 연속 부재입니다. 이러한 경우 병합 기능으로 수정할 수 있습니다. 병합하려는 분할된 부재 중 하나를 마우스 오른쪽 버튼으로 클릭하고 연결하려는 다른 부재를 선택합니다. 동일한 X 벡터를 따라 정렬된 부재만 병합할 수 있습니다.
또한 병합을 취소해야 하는 경우 분할 버튼을 사용하여 이미 병합된 부재를 원래 상태로 분리할 수 있습니다.

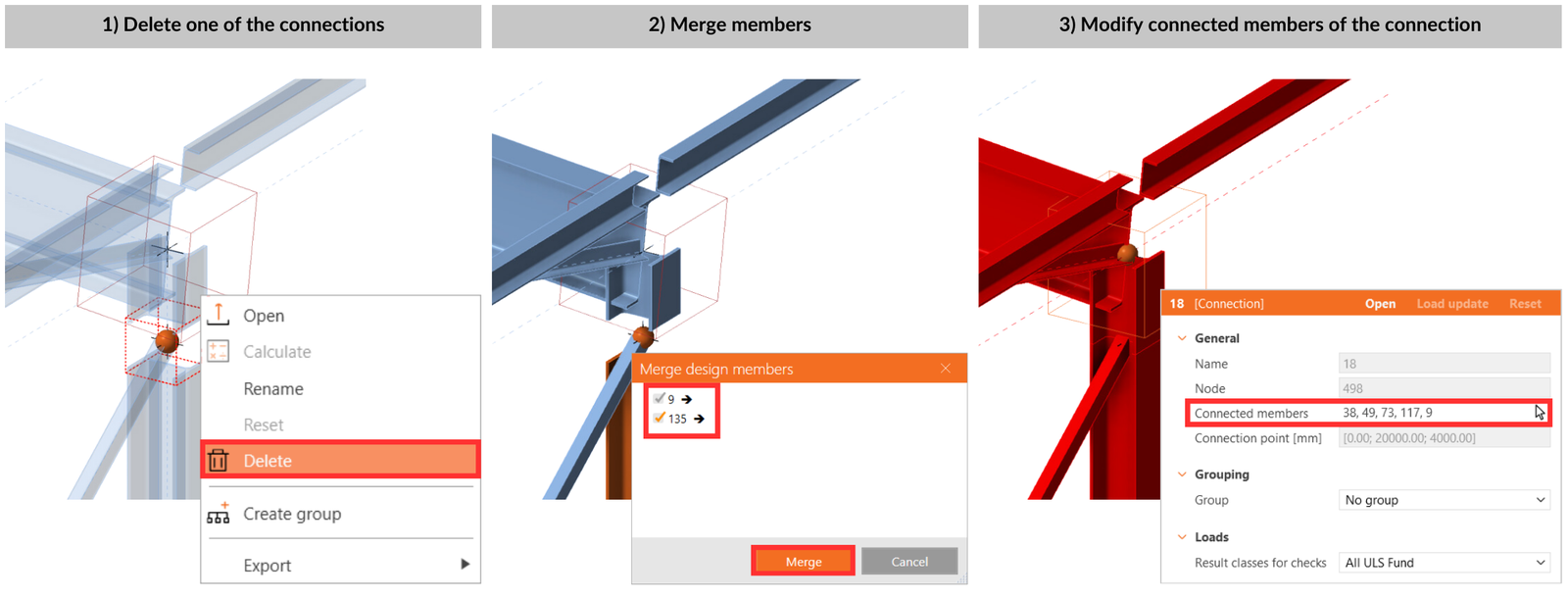

연결 병합
하나의 연결 모델(하나의 접합부)에서 분석해야 하는 서로 가까운 여러 구조 노드가 있는 연결 구성은 두 개의 별도 연결로 가져올 수 있으며, 이는 일반적으로 편심 대각재에서 나타납니다.
3D 장면의 박스를 마우스 오른쪽 버튼으로 클릭하거나 트리 목록에서 선택하여 하나를 제외한 빈 박스로 표시된 모든 연결 항목(구조 노드)을 삭제합니다. 연결 부재 매개변수 옆의 화살표 아이콘을 사용하여 하나의 연결에 속하는 모든 부재를 추가합니다(빨간색으로 강조 표시됨).
연결 관리자

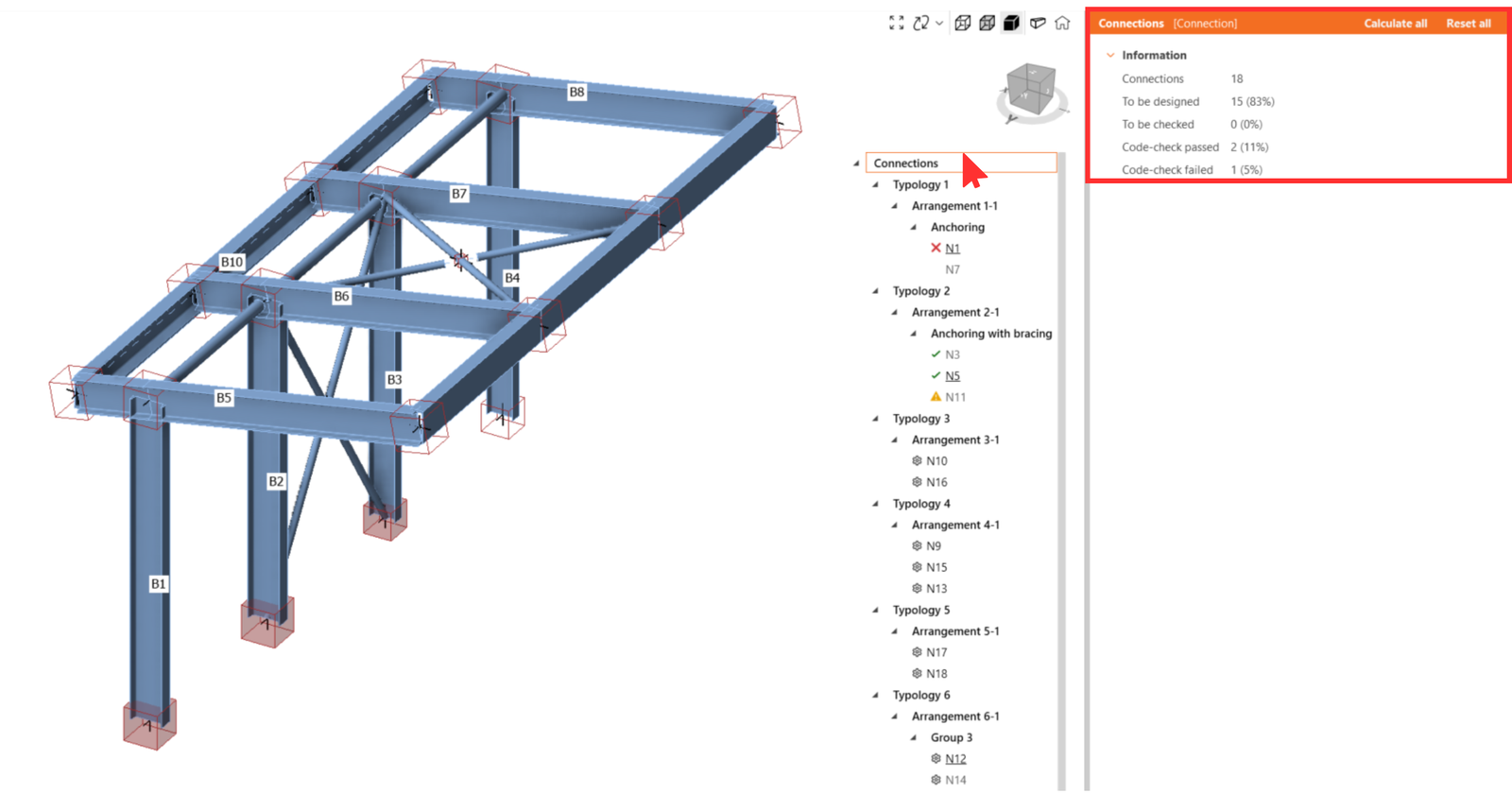

프로젝트의 체계적인 개요를 위해 Checkbot은 총 연결 수, 아직 설계가 필요한 수, 검토된 수를 표시하는 요약된 프로젝트 상태를 제공합니다. 또한 규정 검토를 통과하거나 실패한 연결 수를 표시하여 사용자가 프로젝트 진행 상황을 한눈에 파악할 수 있습니다.
개요에 접근하려면 트리에서 연결을 클릭하면 모든 데이터가 표시됩니다.

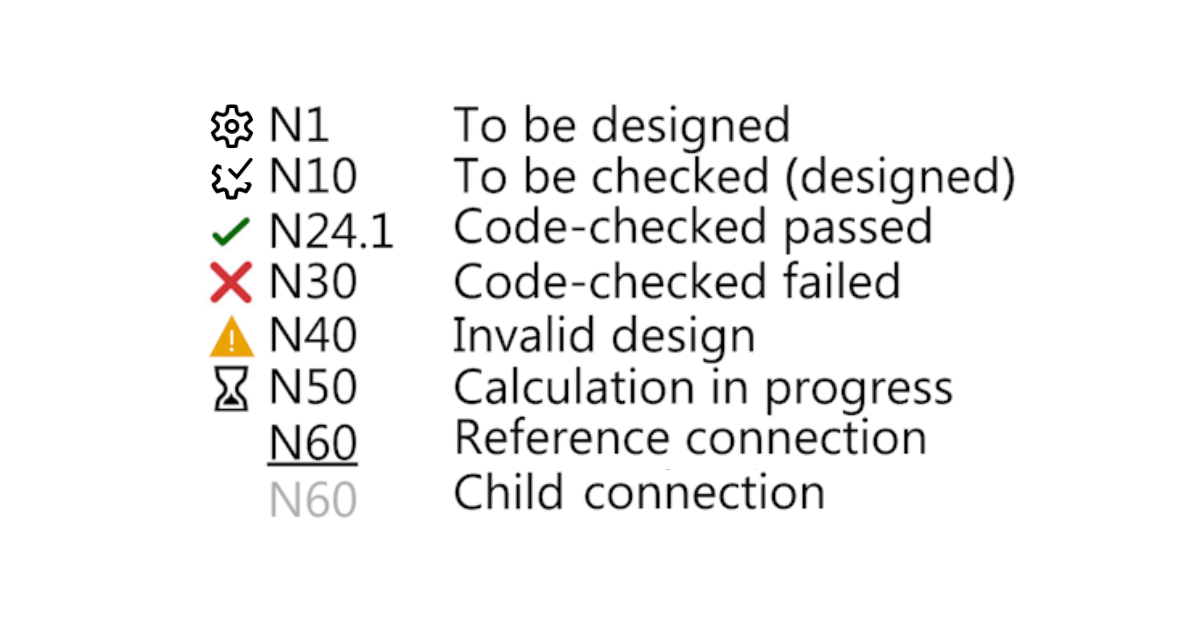

또한 모든 연결은 빠른 개요를 제공하기 위해 다음 아이콘으로 표시됩니다.
- 톱니바퀴 – 설계되지 않음
- 체크 표시가 있는 톱니바퀴 – 계산 준비 완료
- 녹색 체크 – 계산 완료 및 규정 검토 통과
- 빨간색 십자 – 계산 완료 but 규정 검토 실패
- 유효하지 않은 설계 – 구조 모델의 동기화 또는 업데이트로 인해 하위 연결이 더 이상 기준 연결의 매개변수를 충족하지 않습니다. 설계 업데이트 또는 재그룹화가 필요합니다.
3D 장면에서 박스의 색상

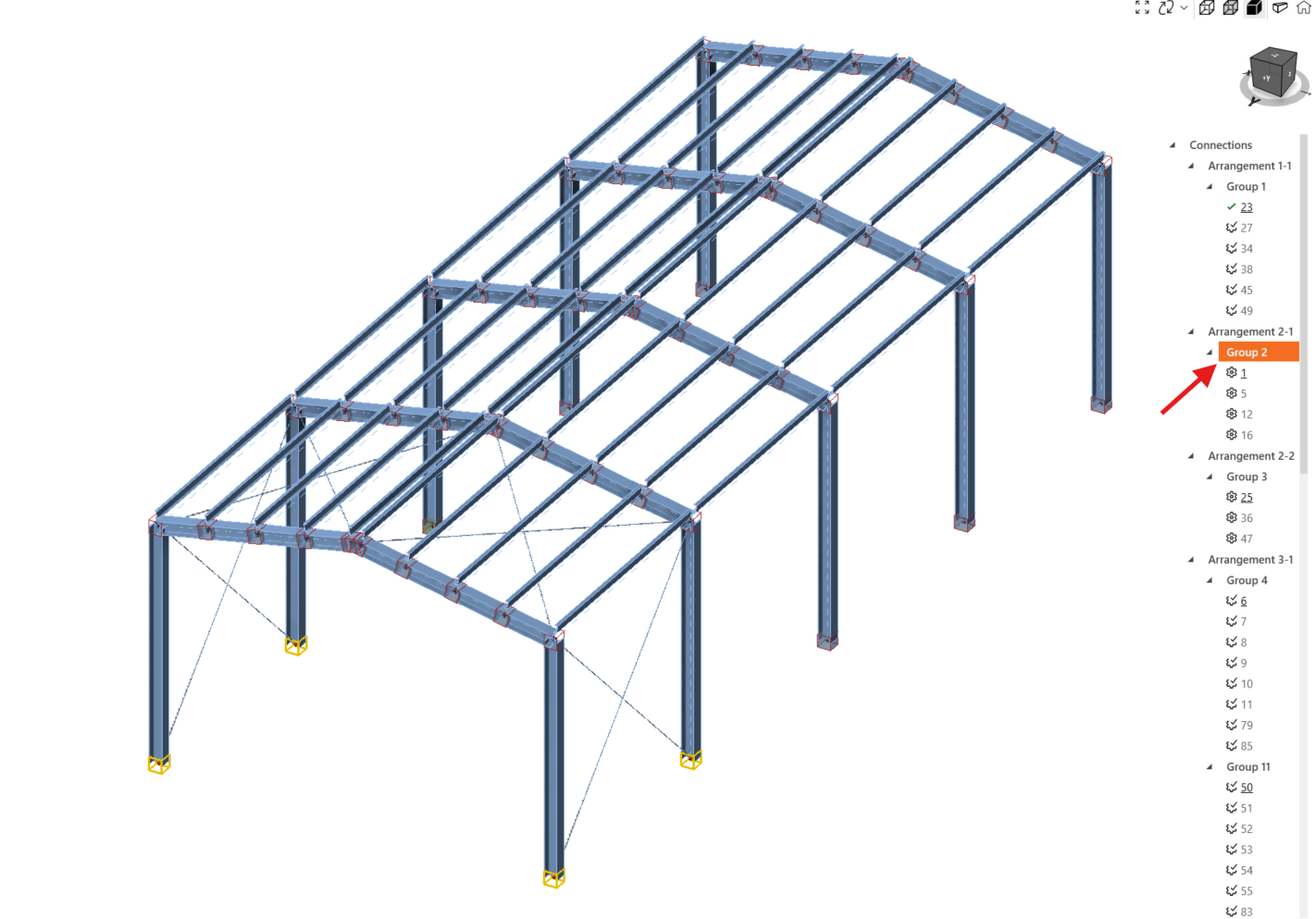

선택된 연결 항목은 3D 장면에서 주황색 와이어 프레임으로 강조 표시됩니다. 선택된 연결과 동일한 그룹에 속하는 모든 연결은 노란색 와이어 프레임으로 강조 표시됩니다.

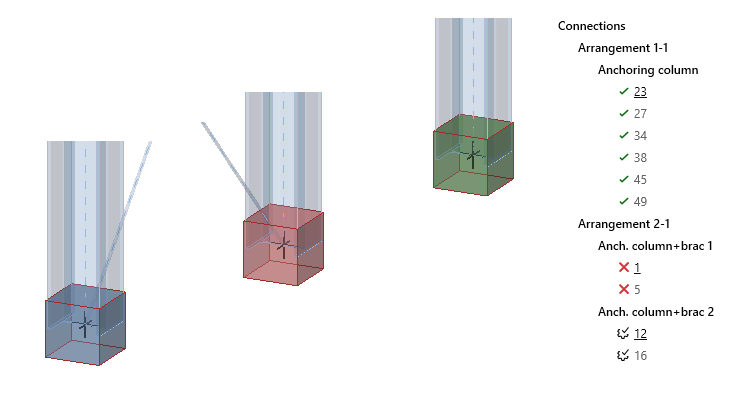

연결의 상태는 위에서 언급한 트리 목록뿐만 아니라 3D 장면에서도 직접 확인할 수 있으며, 다음 색상으로 표시됩니다:
- 없음 - 설계 필요
- 파란색 - 계산 준비 완료
- 녹색 - 계산 완료 및 규정 검토 통과
- 빨간색 - 계산 완료 but 규정 검토 실패
출시: IDEA StatiCa 버전 25.0.

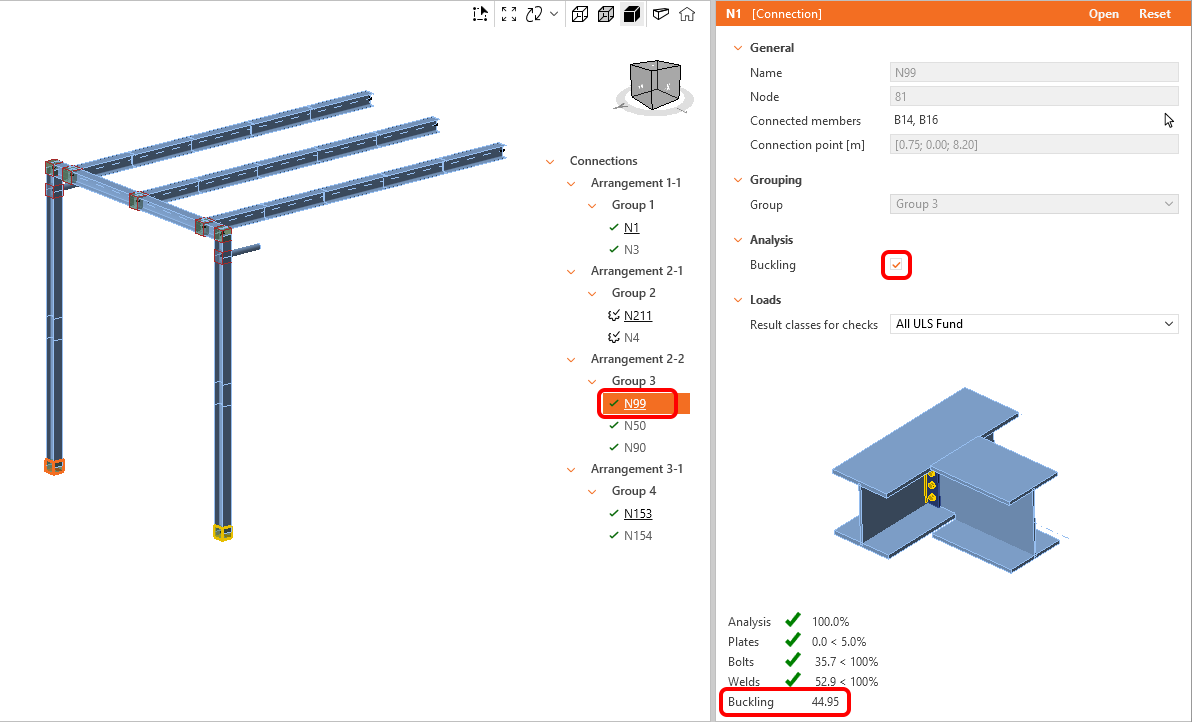

모든 연결에 대한 좌굴 해석 계산
좌굴 해석은 선택된 연결 그룹에 대해 일괄적으로 계산할 수 있습니다. 기본적으로 좌굴 해석은 꺼져 있습니다. 좌굴 해석을 켜려면 기준 연결을 선택하고 좌굴 콤보박스를 체크합니다.
최저 좌굴 계수는 Checkbot 창의 전체 결과 탭에 표시되며 보고서에도 추가됩니다.
출시: IDEA StatiCa 버전 25.1.
Checkbot과 Connection 창 동시 작업

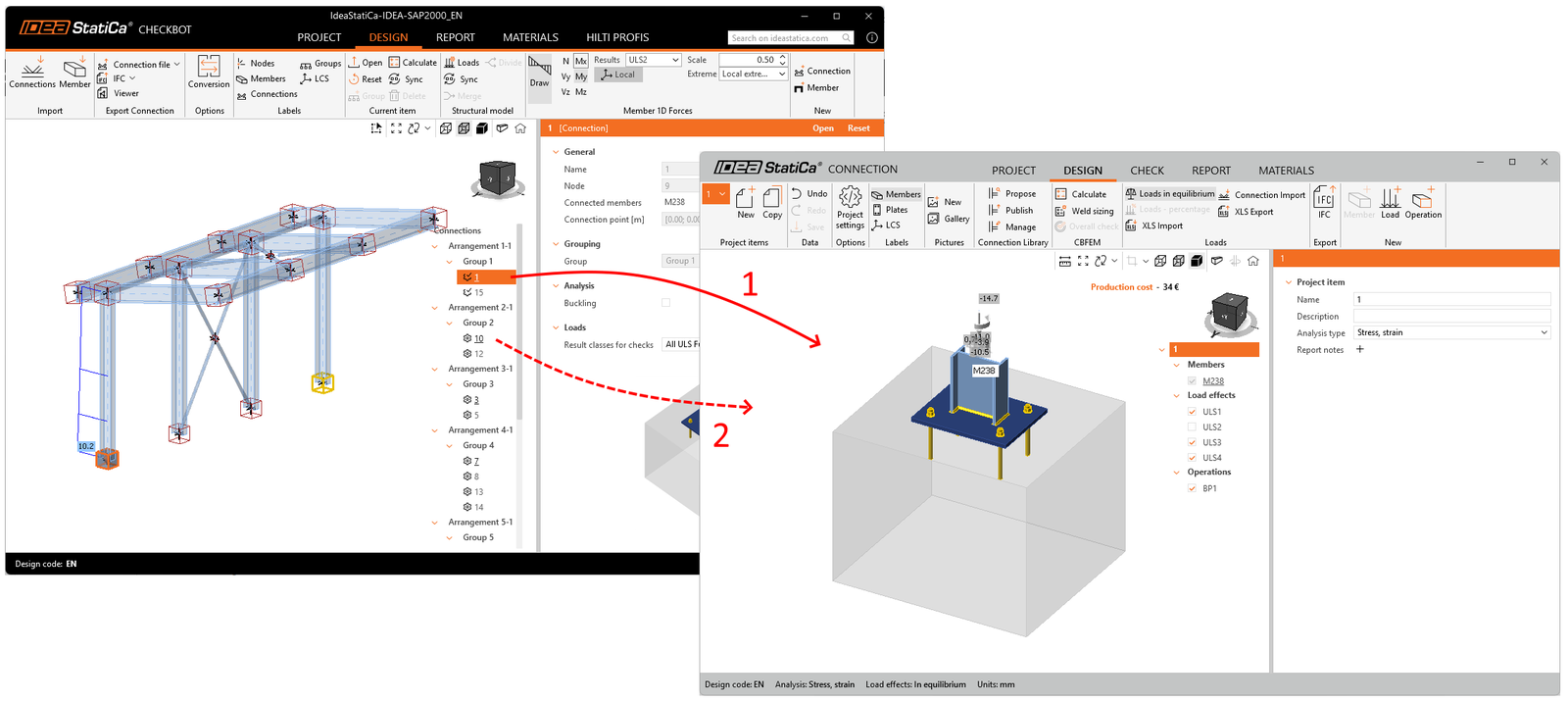

특히 두 개의 디스플레이가 있는 컴퓨터에서 작업할 때, Checkbot에서 Connection 앱 창이 열리면 닫지 마십시오. Checkbot 앱으로 돌아가서 다른 연결 항목을 열면 됩니다. Connection 창이 빠르게 다시 로드됩니다. 이는 검토하는 각 연결 항목에 대해 Connection 창을 닫고 여는 것보다 훨씬 빠릅니다.
일괄 보고서

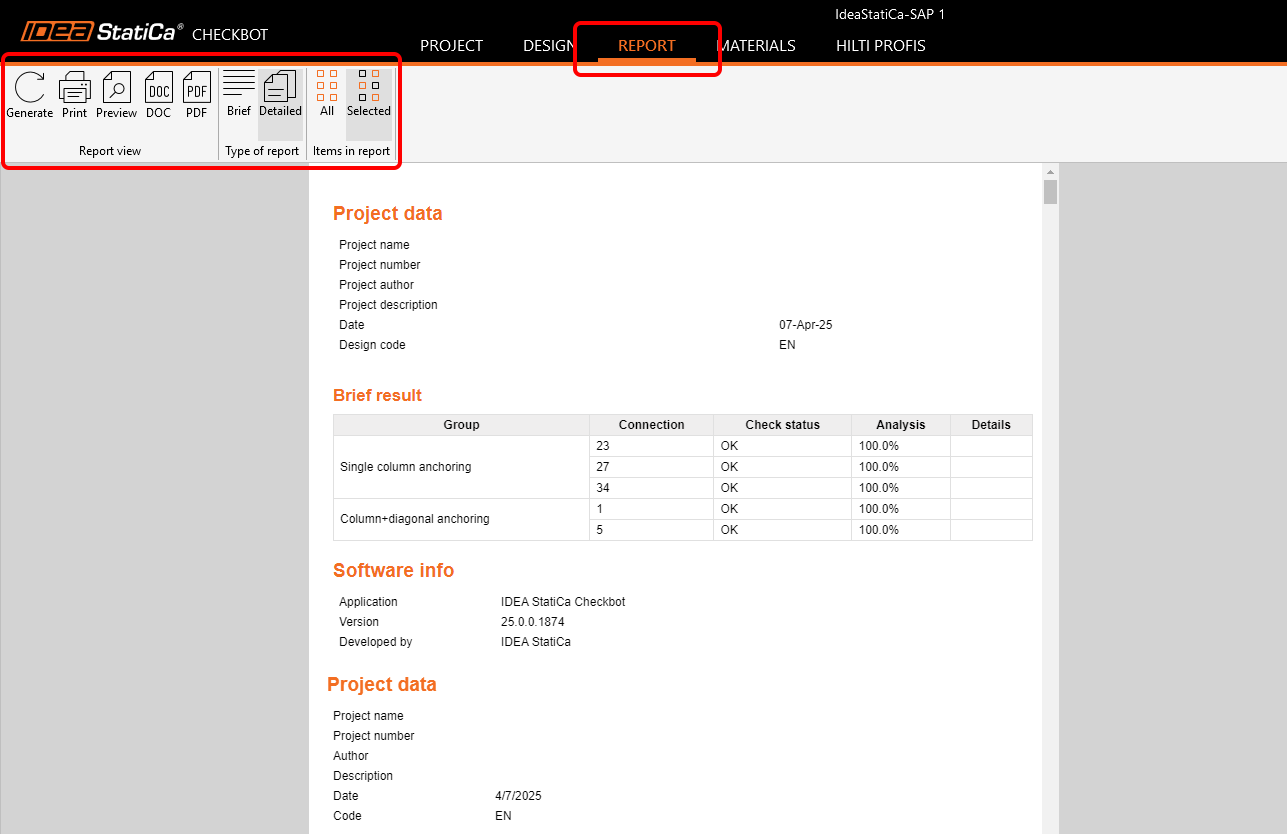

보고서는 프로젝트의 모든 연결에 대해 한 번에 생성하거나 선택된 연결에 대해서만 생성할 수 있습니다. 세부 수준, 포함된 챕터 수, 그림이 포함된 추가 수기 메모는 보고서 탭에서 조정할 수 있습니다. 보고서를 조정하는 방법은 이 문서에서 설명합니다.
Checkbot 프로젝트 공유
프로젝트 공유를 통해 사용자는 이메일 메시지 또는 URL 링크를 통해 Checkbot 프로젝트를 직접 배포할 수 있습니다.
프로젝트는 리본의 공유 명령을 사용하여 공유할 수 있습니다. 프로세스 중에 사용자는 다음을 수행할 수 있습니다:
- 결과 포함 여부 선택(파일 크기에 영향)
- 한 명 이상의 수신자 추가
- 사용 가능한 클라우드 저장 용량 검토
업로드가 시작되면 Checkbot이 닫혀 있어도 백그라운드에서 실행됩니다. 프로세스는 Windows 작업 관리자(작업 표시줄 오른쪽 하단 모서리)에서 모니터링할 수 있습니다. 업로드가 완료되거나 중단되면 Windows 알림이 팝업됩니다. 불완전한 업로드는 수동으로 제거하거나 정해진 기간 후 자동으로 지워집니다. 모든 수신자는 공유된 프로젝트에 대한 접근 권한이 포함된 자동 이메일을 받습니다.
공유된 프로젝트는 클라우드 저장소에 업로드되며 IDEA StatiCa Viewer의 내 프로젝트 메뉴(오른쪽 상단 모서리의 로그인 아래)에서 관리할 수 있으며, 업로드 및 공유된 모든 파일의 개요를 제공합니다. 사용자는 프로젝트를 검색 및 필터링하고, 프로젝트에 대한 URL 링크를 복사하고, 공유 세부 정보를 검토하고, 프로젝트를 삭제할 수 있습니다.
인터페이스에는 현재 저장소 사용량과 사용 가능한 용량도 표시됩니다. 용량은 라이선스 유형에 따라 다릅니다 - 표준 라이선스 계정은 모든 라이선스 사용자를 위해 10GB의 공간을 가지며, Enterprise 라이선스 계정은 100GB, 개인 Basic/Trial 사용자는 500MB를 가집니다.

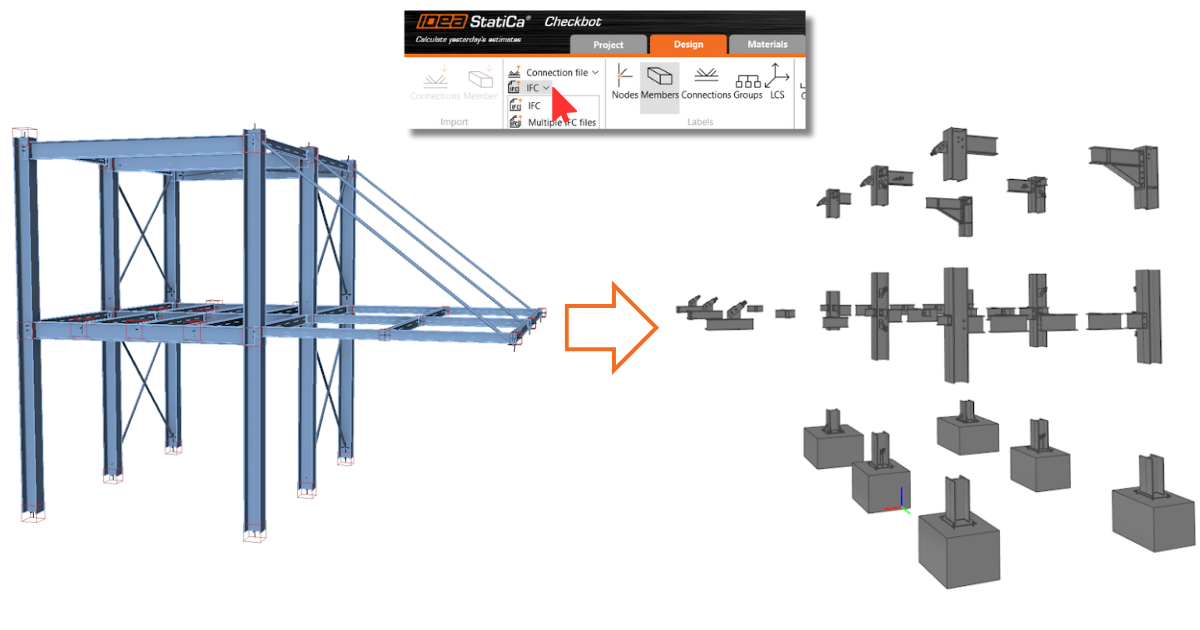

IFC로 내보내기
IFC(Industry Foundation Classes) 형식은 데이터 공유를 가능하게 하는 개방형 데이터, 벤더 중립 형식입니다. Checkbot을 사용하면 선택된 모든 연결을 하나의 IFC 모델로 내보내거나 특정 폴더에 개별 IFC 파일로 연결을 내보낼 수 있습니다.
내보내기에는 연결점의 전체 좌표, 즉 프로젝트에서 연결의 실제 위치가 포함됩니다.
Connection으로 내보내기

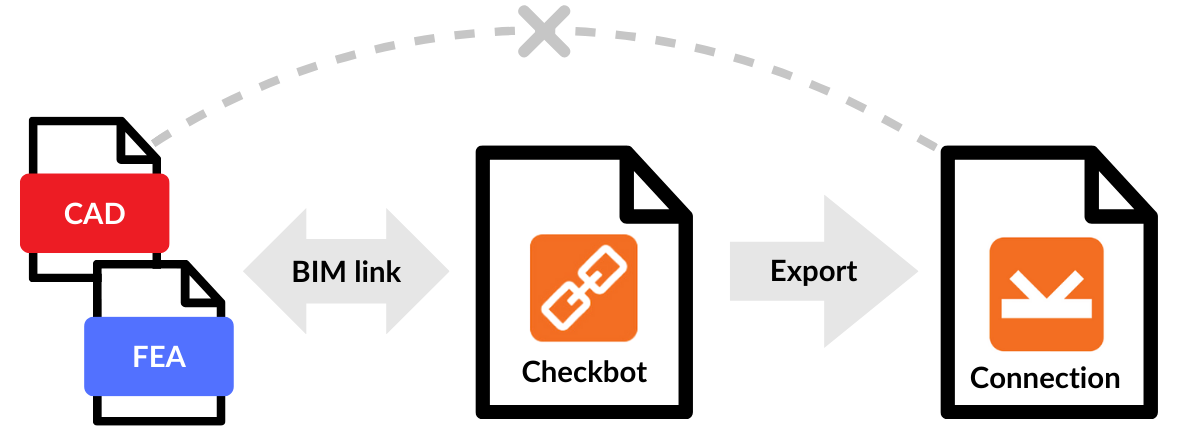

Checkbot이 BIM 링크를 통해 타사 소프트웨어에 연결된 경우 부재의 기하학 및 속성을 편집할 수 없으며 편집이 비활성화됩니다. 이러한 변경이 필요한 경우 Checkbot에서 단일 IDEA StatiCa Connection 파일로 연결 항목을 내보내고 모델의 모든 부분을 편집할 수 있습니다. 하나의 연결을 내보내거나 여러 연결을 한 번에 선택할 수 있습니다.
내보낸 단일 Connection 파일은 Checkbot 프로젝트와 독립적입니다. 따라서 FEA 구조 모델과의 추가 동기화 또는 Checkbot에서의 관리는 불가능합니다.
출시: IDEA StatiCa 버전 25.0.
Hilti PROFIS Engineering으로 내보내기

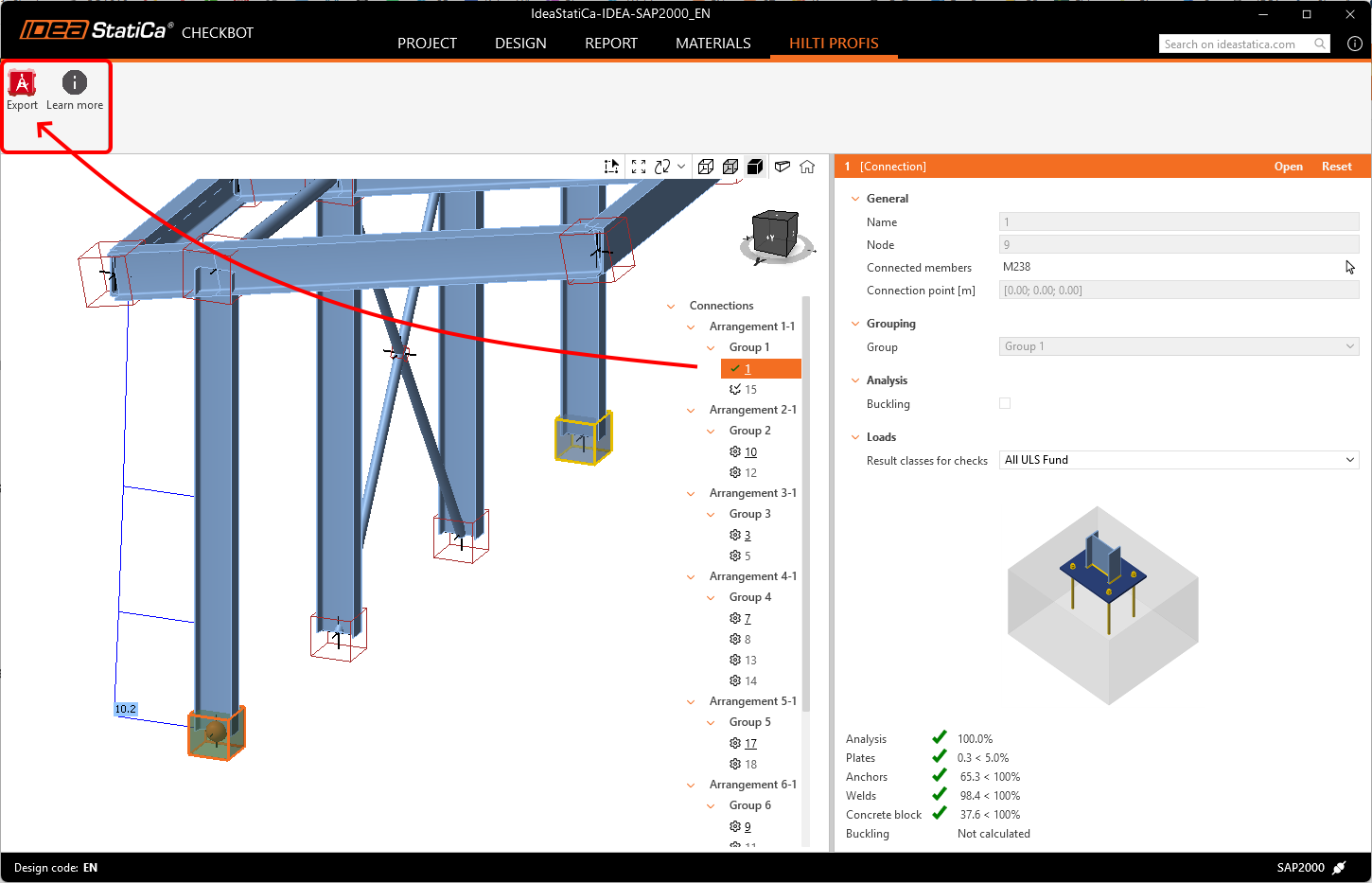

Hilti PROFIS Engineering Suite 는 앵커를 설계하고 분석하기 위한 사용자 친화적인 클라우드 기반 소프트웨어입니다. 하나의 앵커 부재가 있는 노드를 선택하면 사용자는 내보내기 버튼을 사용하여 데이터를 Hilti PE로 직접 내보낼 수 있으며, 추가 분석을 위한 관련 구조 데이터의 정확한 전송을 보장합니다.
이 전체 워크플로우는 IDEA StatiCa Basic 라이선스로도 사용할 수 있으며, 즉 무료로 사용할 수 있습니다. 플러그인 사용 방법은 다음 문서에 단계별로 설명되어 있으며, Checkbot의 자세히 알아보기 버튼에서도 접근할 수 있습니다.
동기화

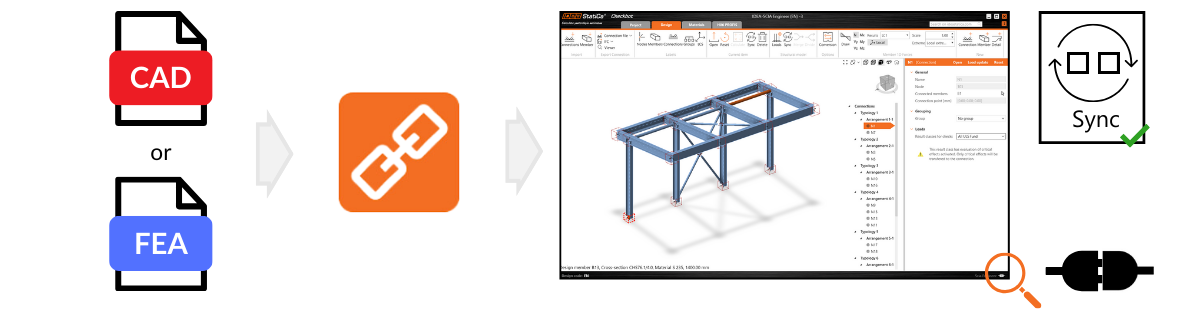

필요한 모든 항목을 가져온 후 동기화 버튼을 사용하면 소스 프로젝트의 변경 사항을 IDEA StatiCa 모델에 쉽게 감지하고 적용할 수 있습니다. 이러한 변경 사항에는 두께, 단면 업데이트 또는 용접 및 볼트 속성 수정이 포함될 수 있습니다. 그러나 업데이트에는 플레이트, 부재, 재배치된 요소 또는 하중 조합과 같은 새로운 또는 삭제된 구성 요소가 포함될 수 없다는 점에 유의해야 합니다. 이러한 경우 현재 Checkbot 프로젝트(폴더)를 삭제하고 다시 가져와야 합니다.
IDEA StatiCa의 동기화는 소스 프로그램에서 IDEA StatiCa로의 단방향으로 작동하며, 그 반대는 아님을 유의하십시오.
- FEA 솔루션 – 동기화는 설계 작업(절단, 엔드 플레이트 등)에 영향을 미치지 않습니다
- CAD 솔루션 – 동기화는 하중 효과에 영향을 미치지 않습니다(해석 모델과 결과를 보유할 수 있는 Revit 제외)
나중에 타사 소프트웨어 모델에서 변경 사항이 있는 경우 Checkbot 프로젝트를 다시 열고 동기화 버튼을 눌러 타사 소프트웨어 모델의 모든 업데이트가 Checkbot에 반영되도록 해야 합니다. 동기화 버튼은 Checkbot 파일이 타사 애플리케이션을 통해 열려 있는 경우에만 활성화됩니다.

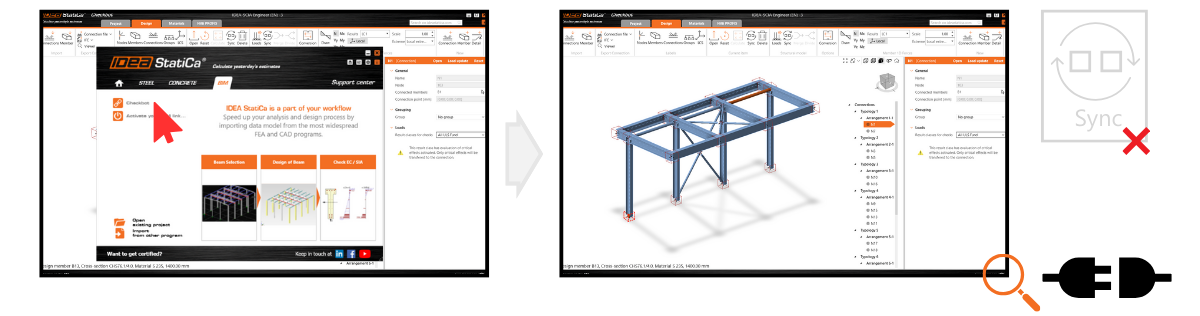

동기화 버튼은 Checkbot이 원래 FEA 또는 CAD 모델에서 열린 경우에만 활성화되며, 별도로 열린 경우에는 활성화되지 않습니다. FEA 또는 CAD 파일 옆에 생성된 Checkbot 폴더를 이동, 이름 변경 또는 기타 방식으로 조작하면 데이터 연결이 끊어지고 동기화를 더 이상 사용할 수 없습니다.
IDEA StatiCa에서 직접 수행한 모든 수정(예: 단면, 편심, 하중 조합 또는 작업)은 소스 프로젝트와의 동기화 중에 덮어쓰여집니다. 편심이 IDEA StatiCa에서 수정된 경우에도 동일한 규칙이 적용됩니다.
예를 들어 Tekla Structures에서 처음 가져온 IDEA StatiCa Connection의 연결 설계를 조정한 후 동기화하면 IDEA StatiCa의 변경 사항이 Tekla Structures의 최신 설계 데이터로 대체됩니다.
출시: IDEA StatiCa 버전 25.0, 업데이트: IDEA StatiCa 버전 25.1.
