Questo tutorial mostrerà come attivare e utilizzare il collegamento tra Advance Design e IDEA StatiCa Beam. Seguendolo passo dopo passo, imparerai come importare una trave in calcestruzzo da Advance Design e armarla ed eseguire la verifica normativa in IDEA StatiCa Beam.

1 Come attivare il collegamento

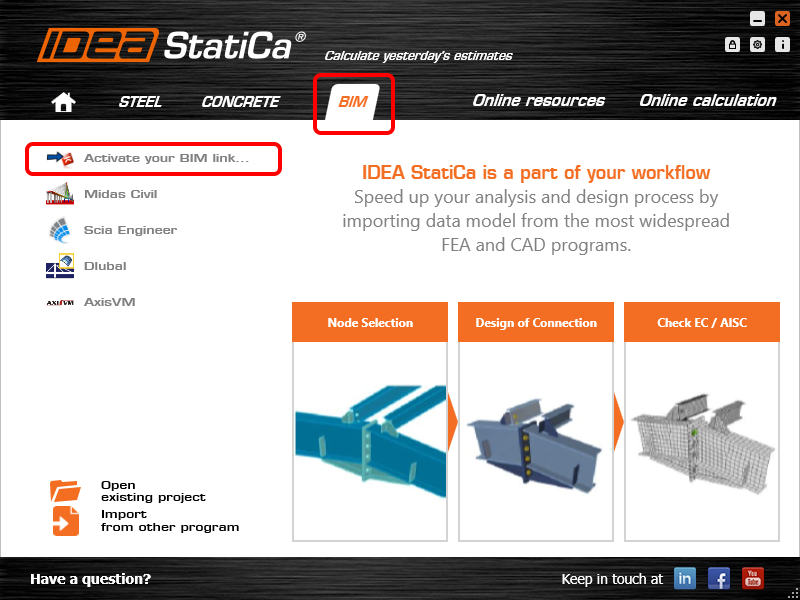

Dopo l'installazione di entrambi i programmi, avvia IDEA StatiCa e seleziona la voce BIM. Nella procedura guidata BIM, continua con la voce Attiva il tuo BIM Link... Durante il processo apparirà la notifica "Esegui come amministratore". Conferma con il pulsante .

inline image in article

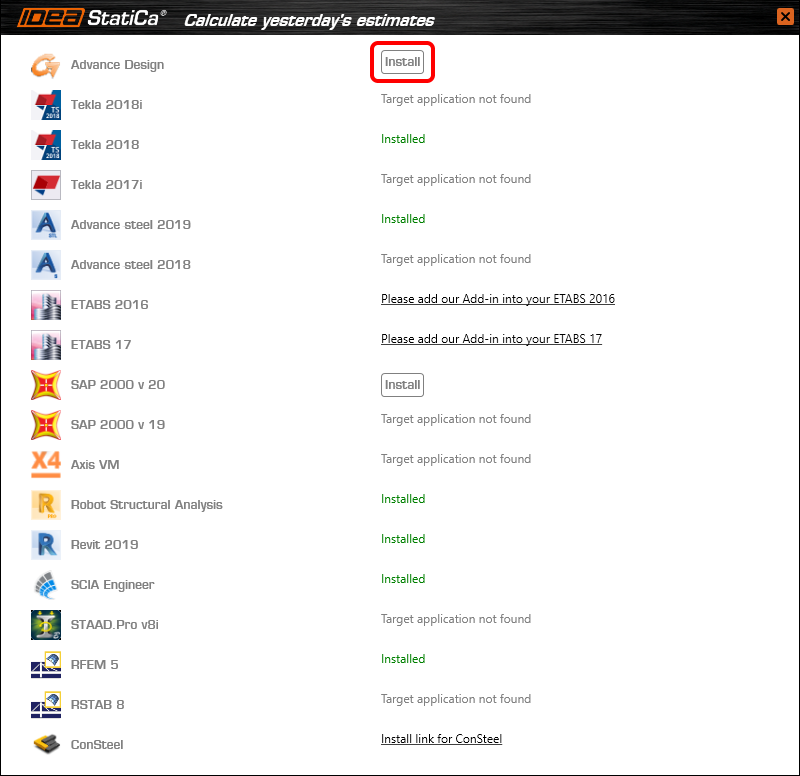

Seleziona Advance Design e fai clic sul pulsante Installa. Il processo di integrazione avrà inizio.

inline image in article

2 Come utilizzare il collegamento

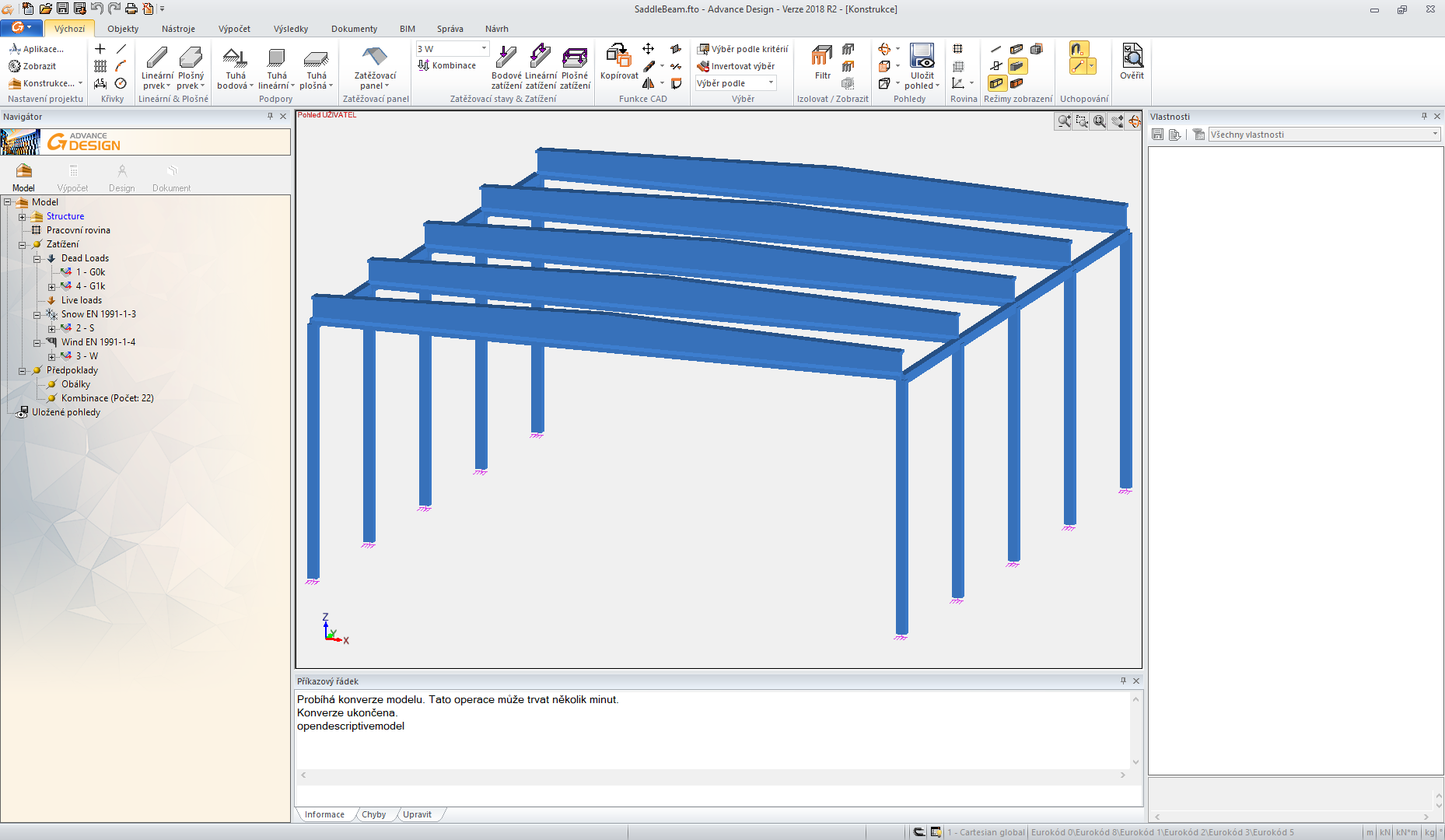

Apri il progetto allegato in Advance Design.

inline image in article

Esegui l'analisi FEM.

inline image in article

Quando compaiono i risultati, seleziona la trave a due campate nella prima fila ed esportala tramite il comando ADC nella barra multifunzione superiore.

inline image in article

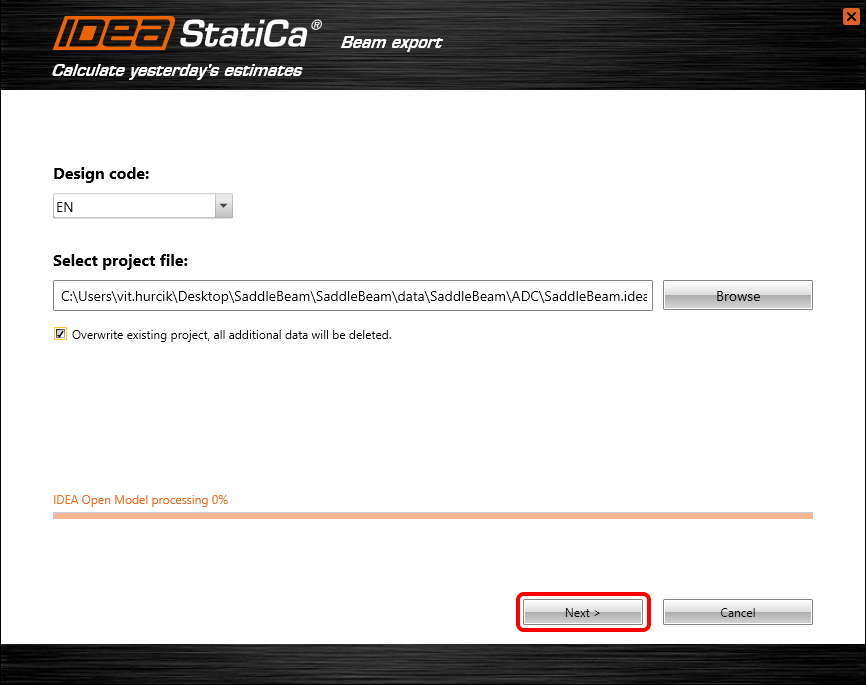

La procedura guidata di importazione appare automaticamente. Procedi con Avanti.

inline image in article

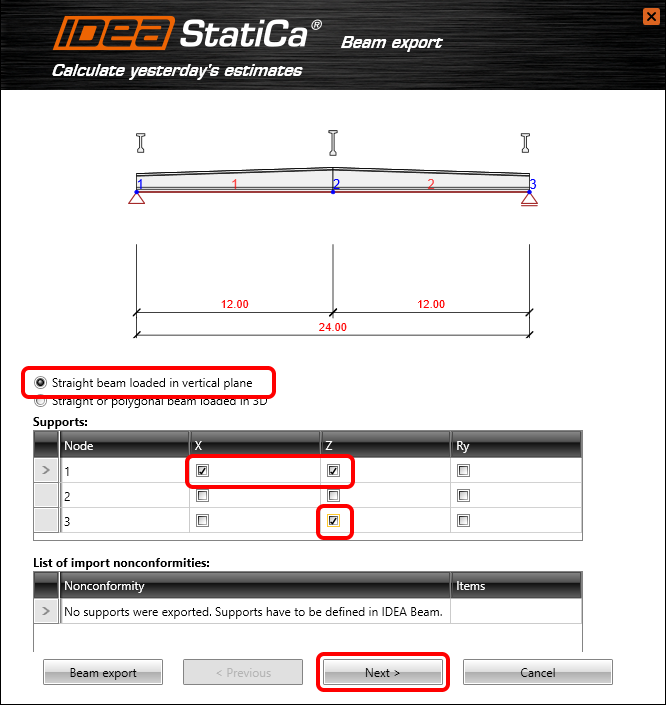

Continuerai con la definizione dei vincoli secondo l'immagine seguente.

inline image in article

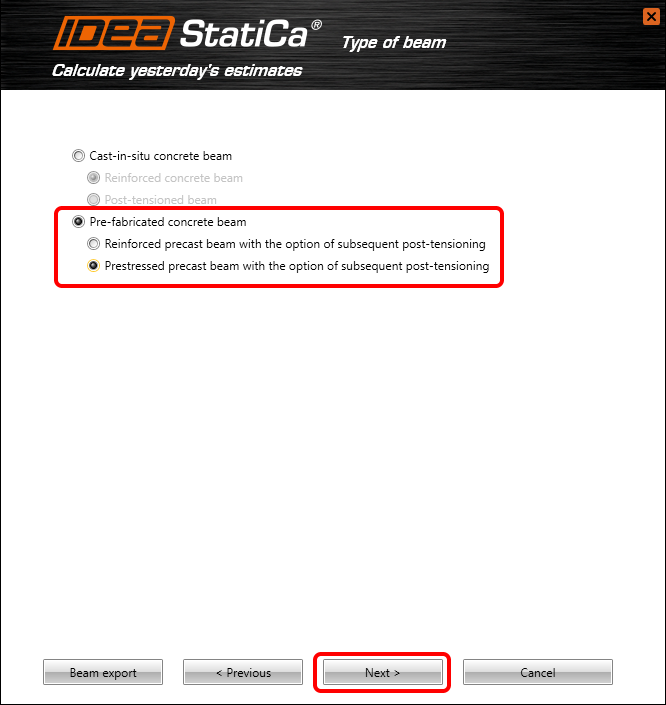

Cambia il tipo di trave in una trave in calcestruzzo pre-tesa prefabbricata con successiva post-tensione.

inline image in article

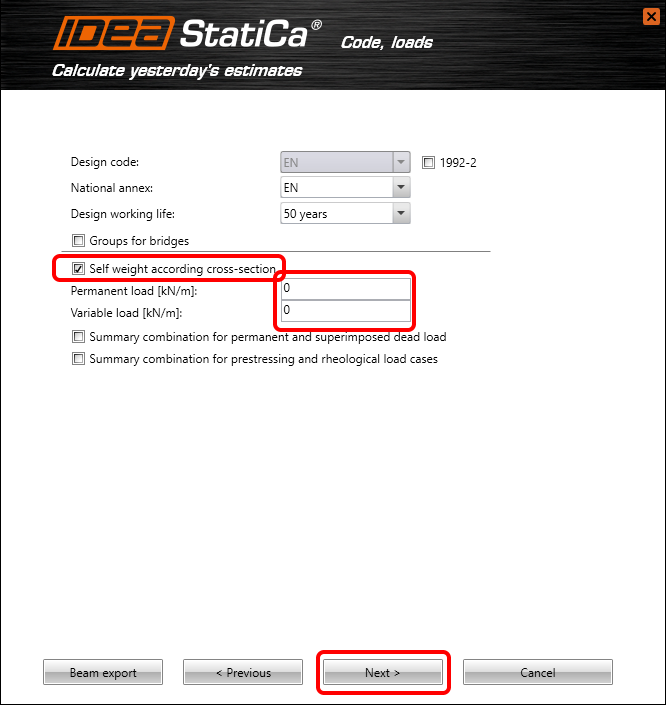

Continuiamo con la definizione dei carichi.

inline image in article

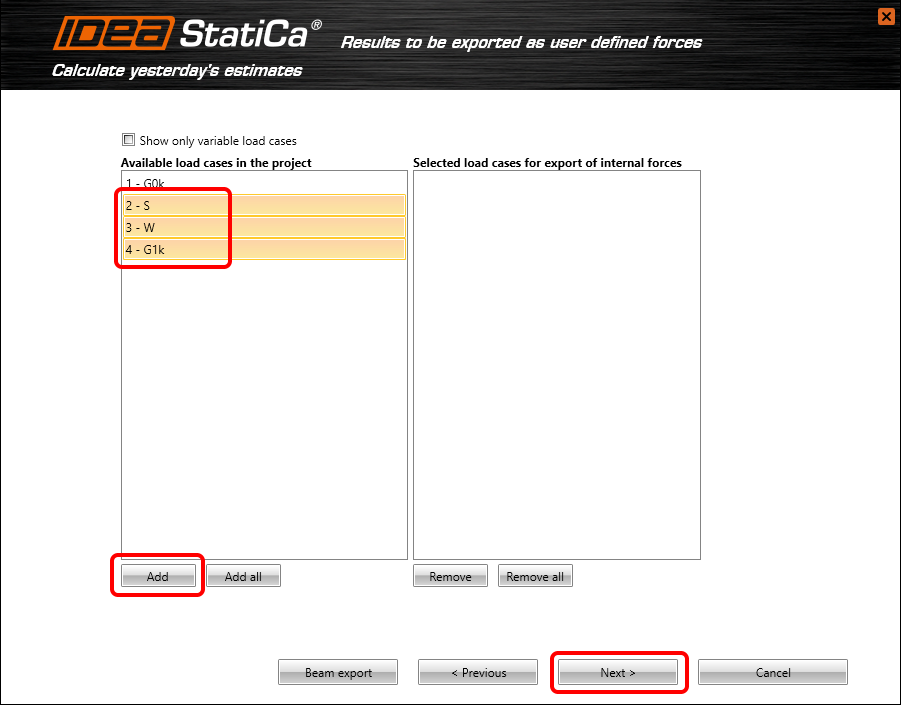

Devi selezionare quali risultati di Advance Design verranno importati in IDEA StatiCa Beam. Segui l'immagine seguente.

inline image in article

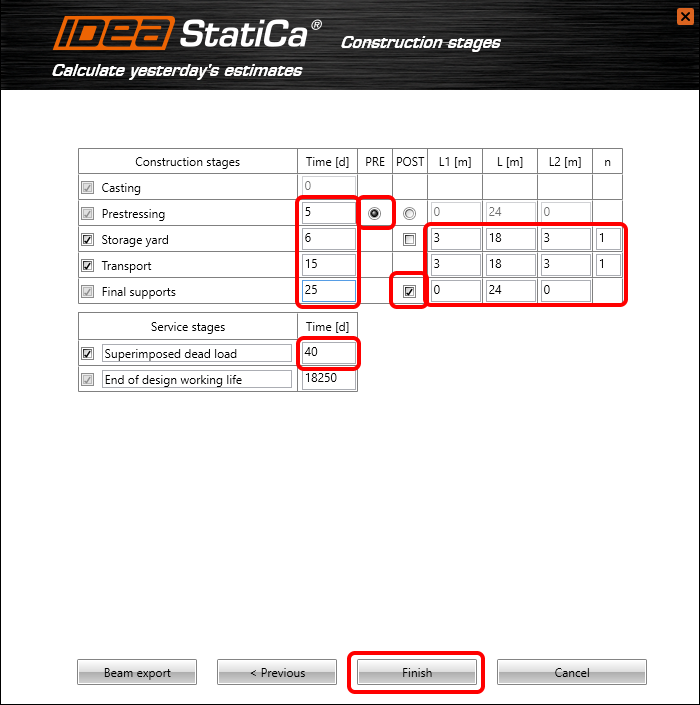

Devi prestare attenzione alla corretta definizione delle fasi costruttive. Imposta le proprietà secondo l'immagine seguente.

inline image in article

3 Progettazione

Il trasferimento automatico dei dati è completato e viene avviato IDEA StatiCa Beam con il progetto generato.

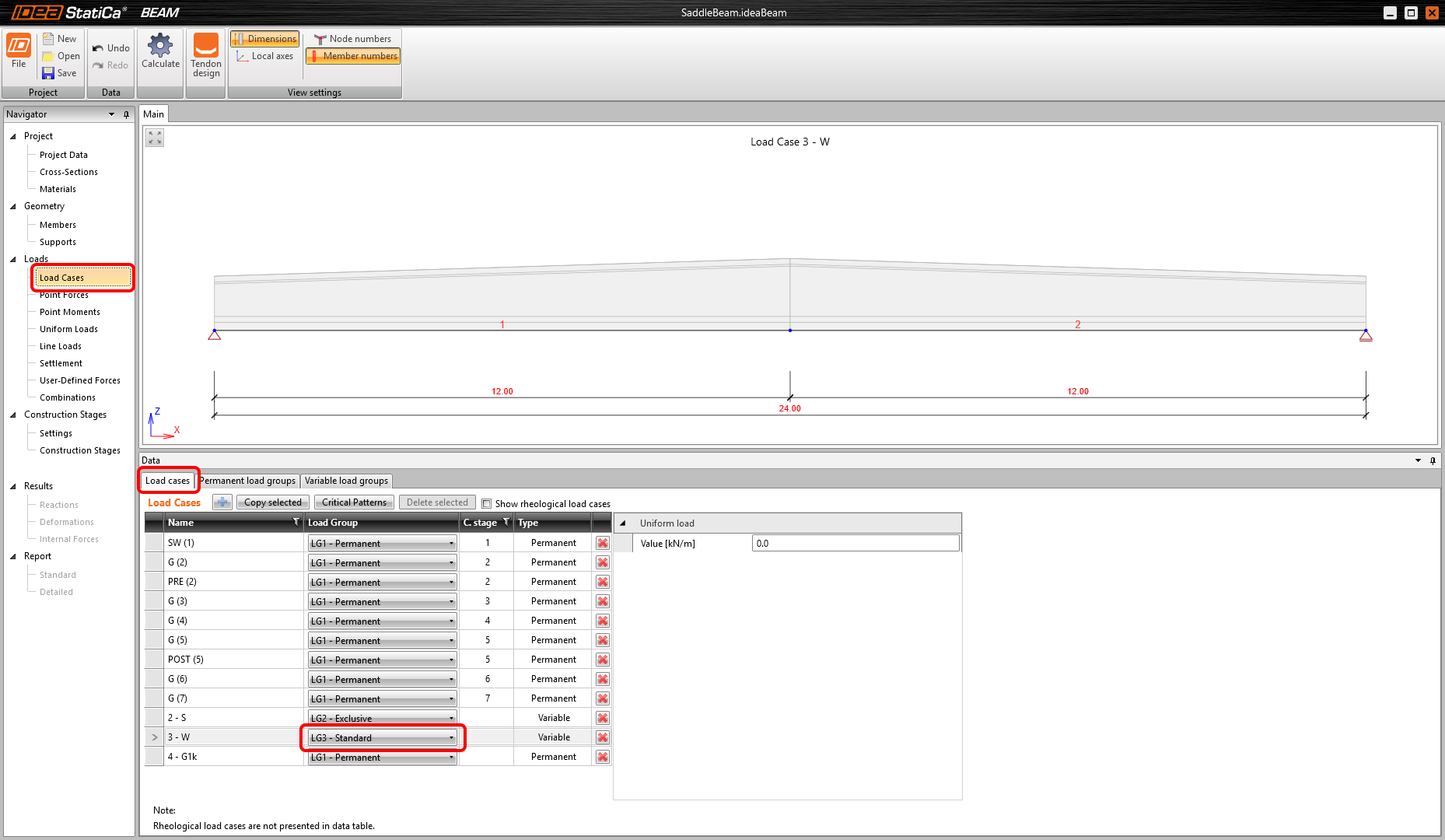

Nel primo passaggio, devi modificare le proprietà dei casi di carico.

inline image in article

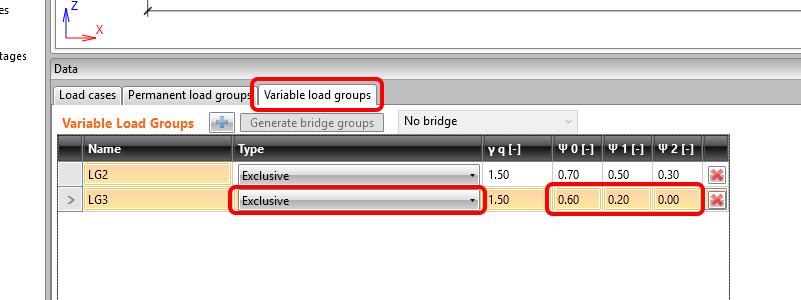

Modifichiamo anche i parametri per i gruppi di carichi variabili.

inline image in article

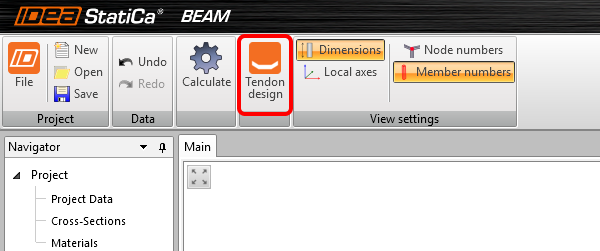

Puoi procedere al Progettista di tendini tramite il comando nella barra multifunzione superiore.

inline image in article

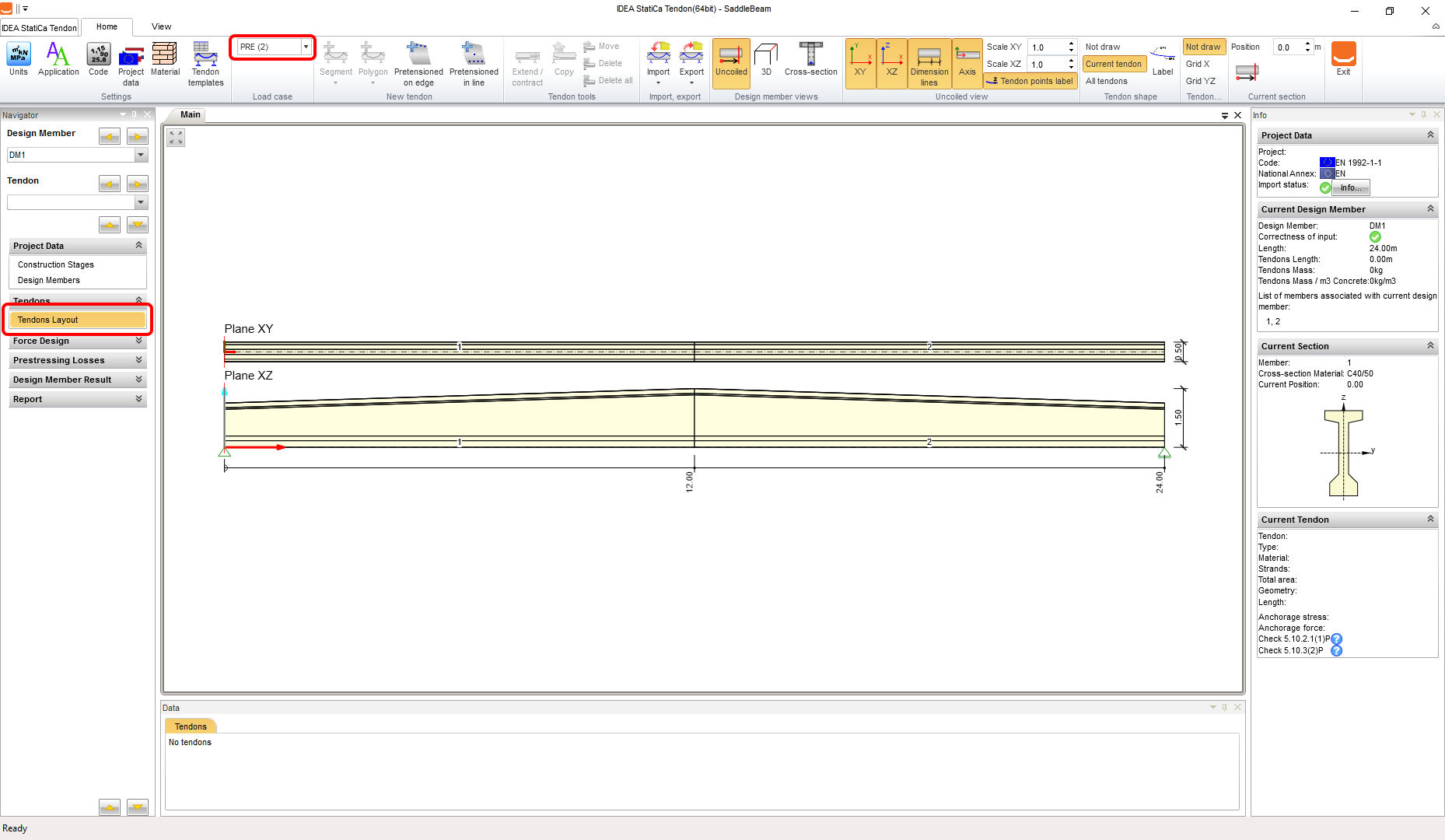

Seleziona il Layout dei tendini e inizia a definire i tendini. Devi prestare attenzione a quale caso di carico associ i tendini.

inline image in article

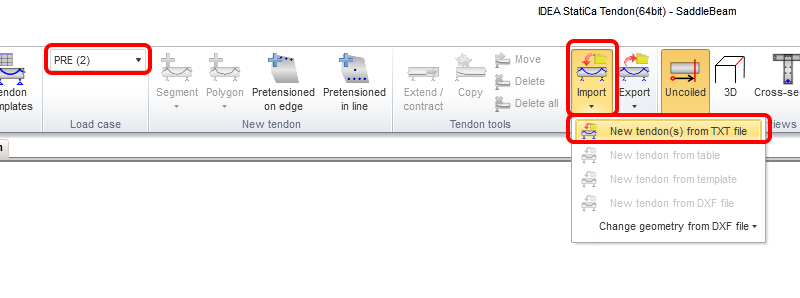

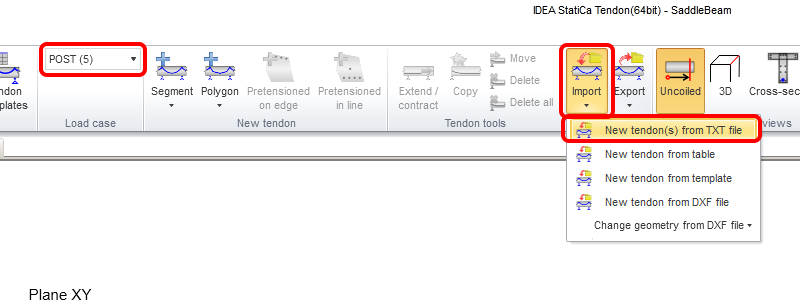

Ora puoi importare i tendini da un file TXT.

inline image in article

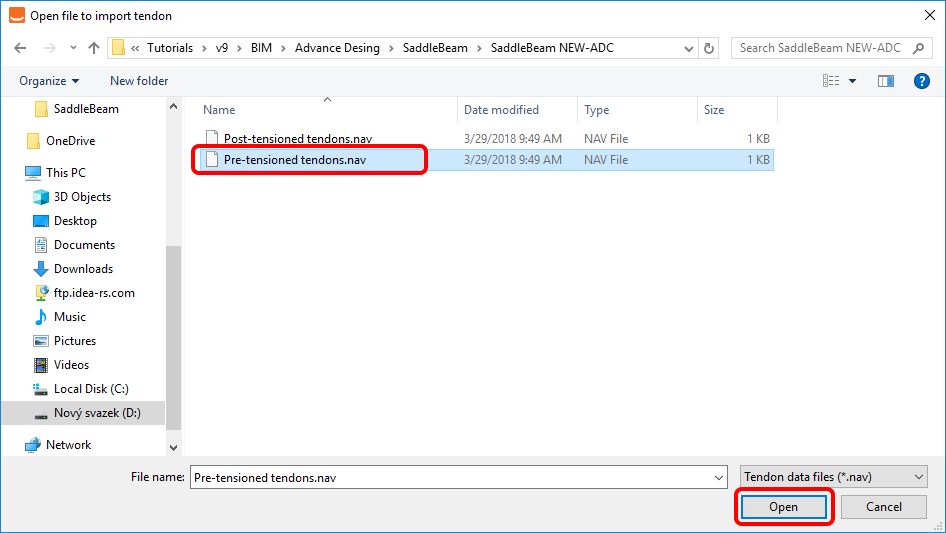

Importa il modello Pre-tensioned tendons.nav. Puoi trovarlo nei file sorgente della pagina web del tutorial.

inline image in article

Facciamo la stessa cosa con i tendini post-tesi.

inline image in article

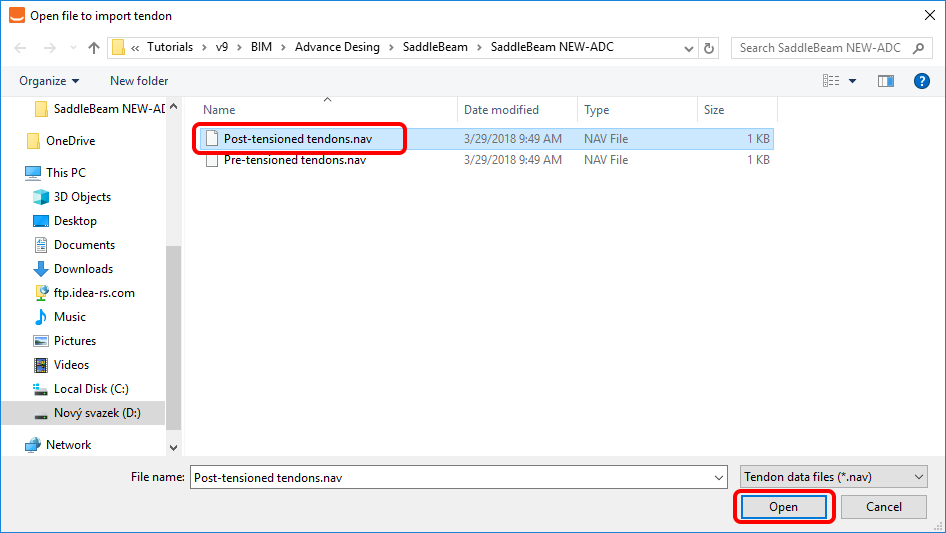

Il modello corretto è Post-tensioned tendons.nav.

inline image in article

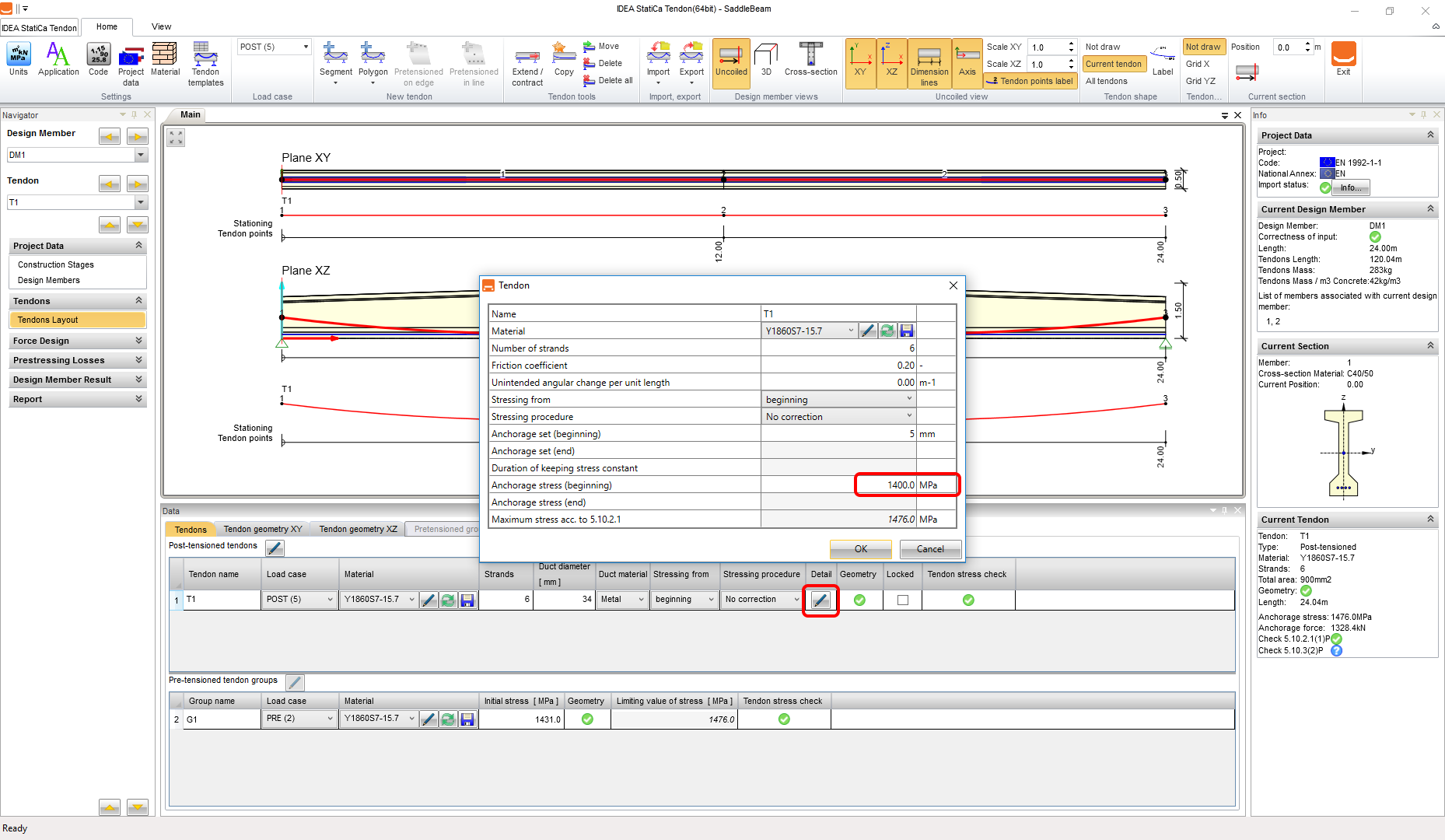

Devi regolare i dettagli del gruppo di tendini post-tesi T1 tramite l'icona a forma di matita. Imposta una tensione di ancoraggio diversa. Segui l'immagine seguente.

inline image in article

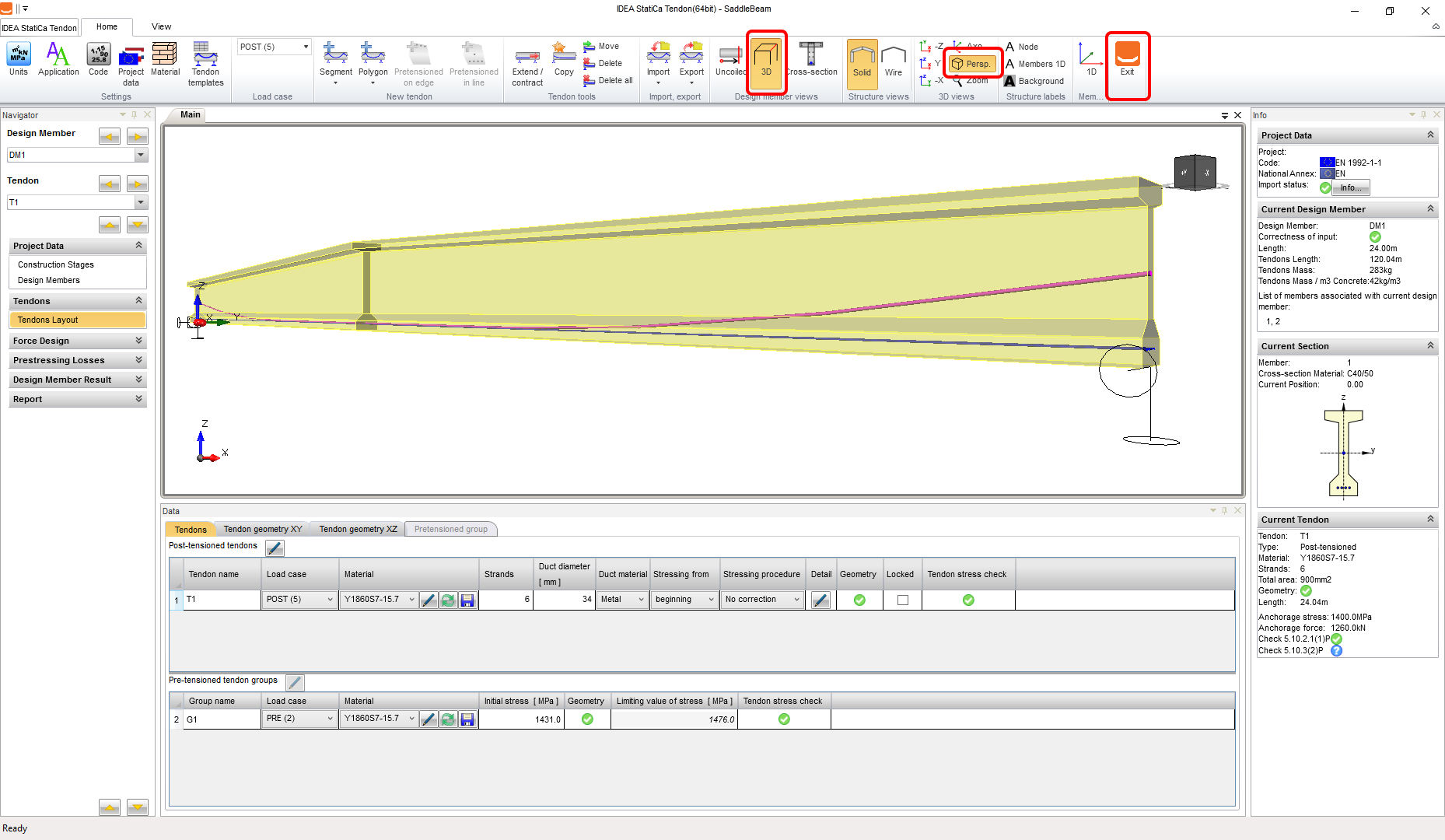

Puoi verificare i tendini definiti nella vista 3D. Dopodiché, esci dal Progettista di tendini.

inline image in article

Puoi procedere con la modifica delle combinazioni. Devi aggiungere i casi di carico 2-S e 3-W a tutte le combinazioni per la Fine della vita utile di progetto.

inline image in article

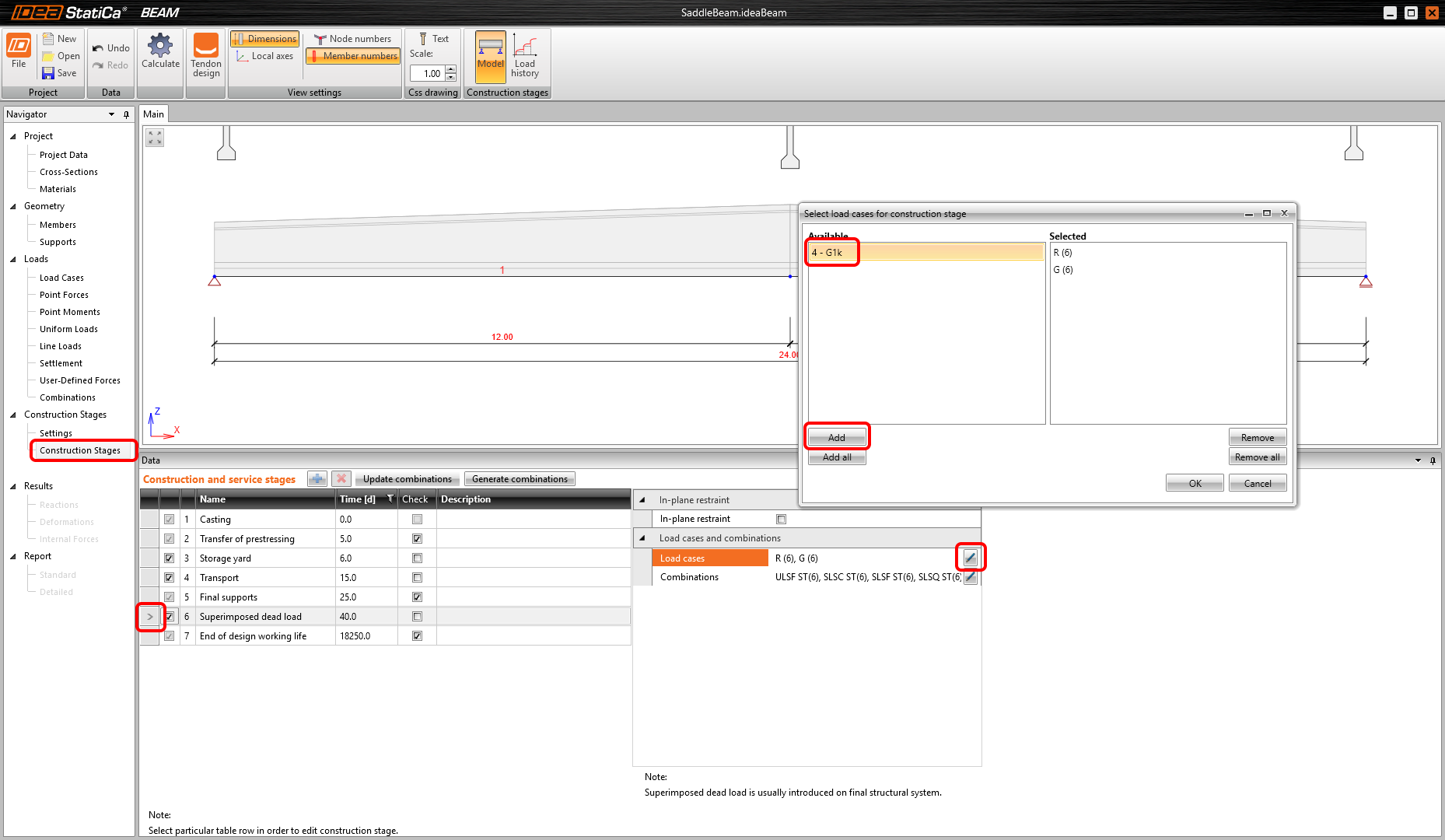

Ora devi regolare le fasi costruttive. Aggiungiamo il caso di carico importato G1k alla 6ª fase costruttiva Carico permanente aggiuntivo.

inline image in article

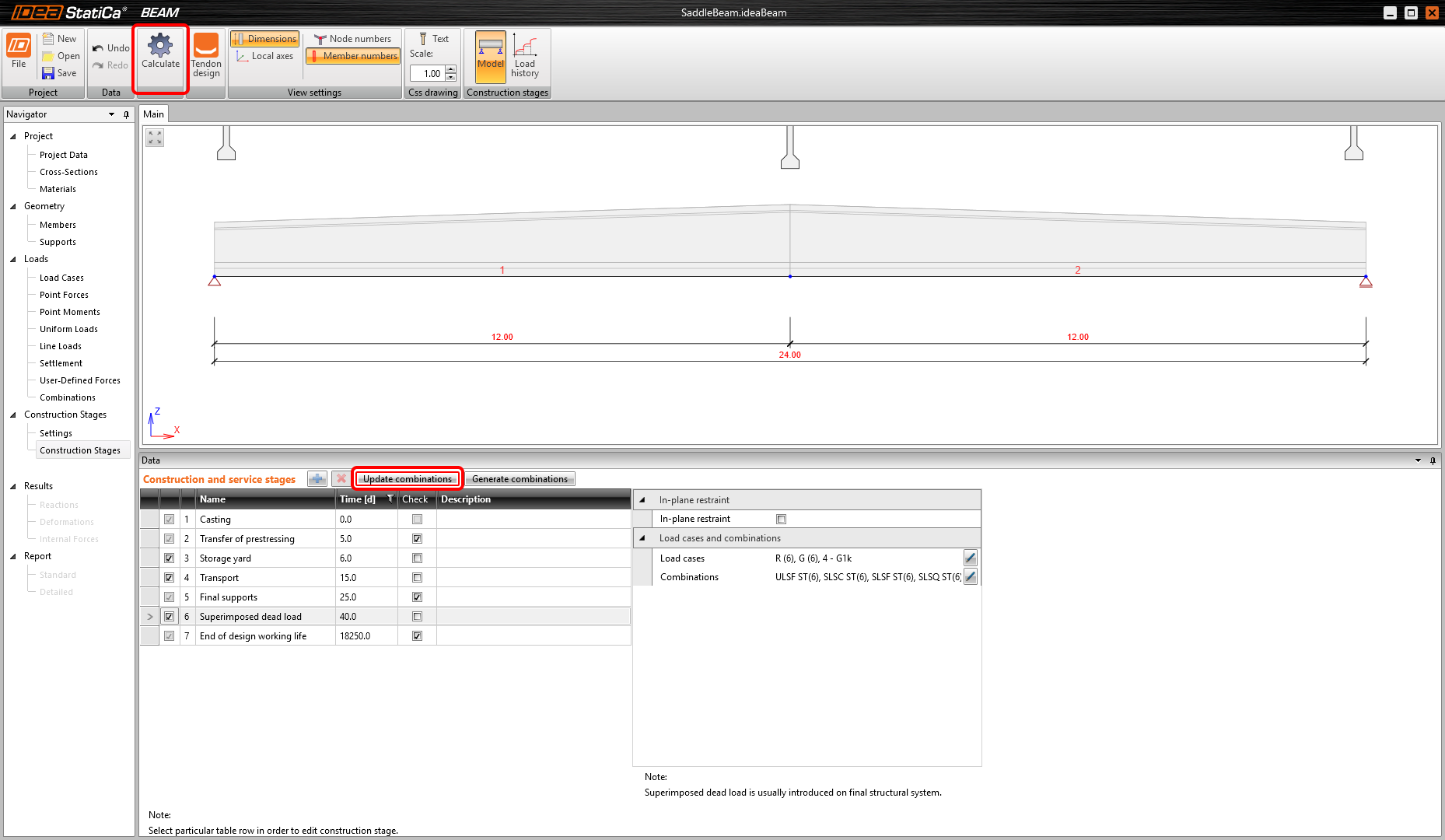

Ora utilizziamo il comando rapido automatico Aggiorna combinazioni e poi Calcola il progetto dalla barra multifunzione superiore.

inline image in article

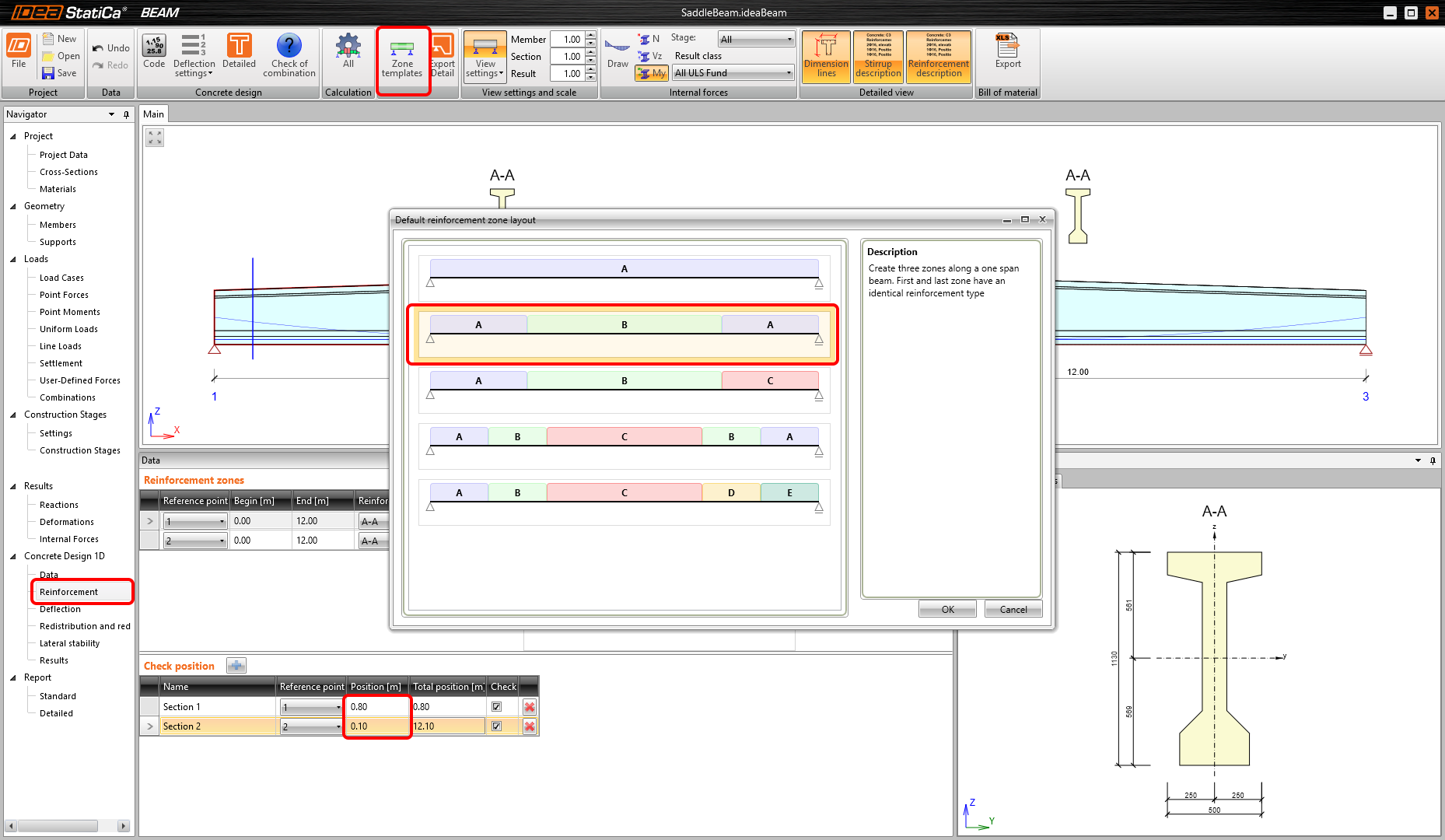

Ora puoi definire l'armatura per la trave. Definiamo i modelli di zona come due lungo la lunghezza della trave. Infine, è necessario effettuare la regolazione delle posizioni di verifica.

inline image in article

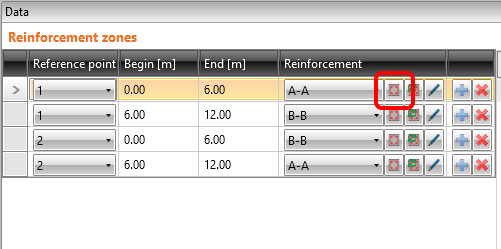

Puoi definire l'armatura stessa per la zona A-A.

inline image in article

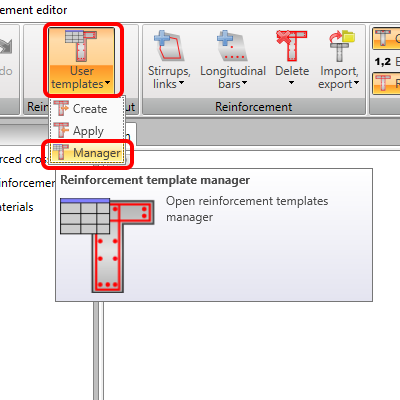

Dopo aver aperto l'editor dell'armatura, devi aprire il Gestore dei modelli di armatura.

inline image in article

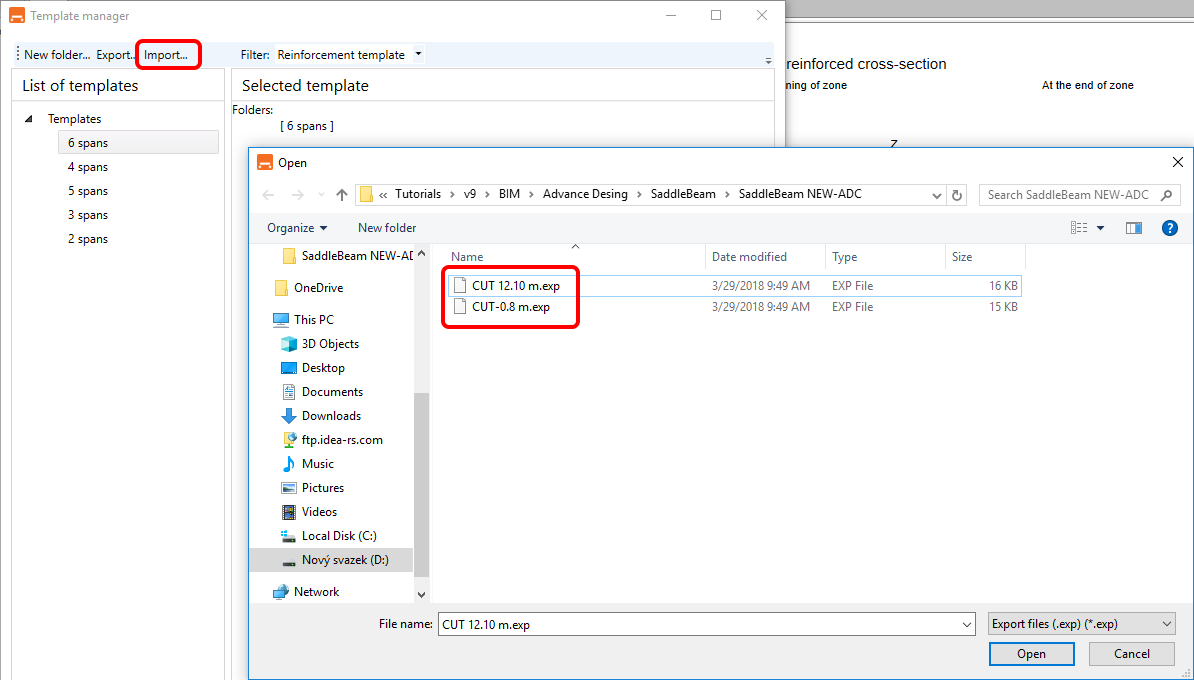

Successivamente, devi importare i due modelli per l'armatura. Puoi trovarli nei file sorgente del tutorial.

inline image in article

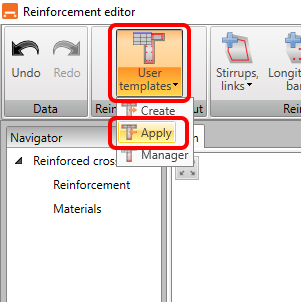

Nell'editor dell'armatura, Applica il modello.

inline image in article

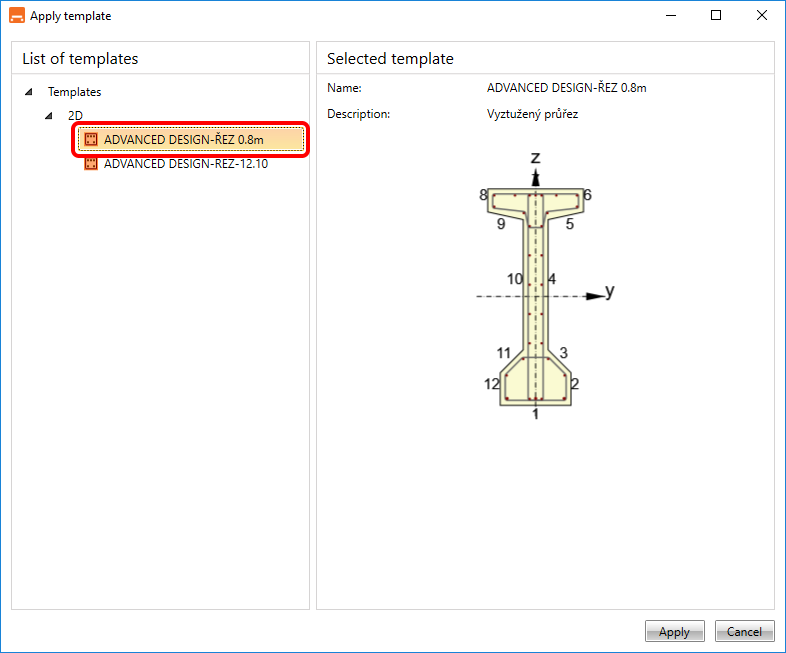

Scegli il modello Advance Design-Rez 0.8m.

inline image in article

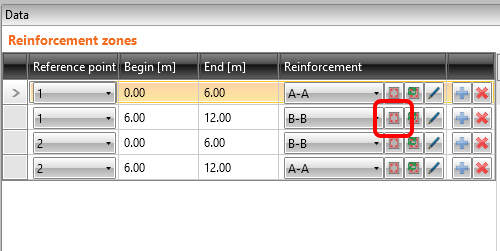

Hai creato l'armatura per la zona A-A. Facciamo la stessa cosa per la zona B-B.

inline image in article

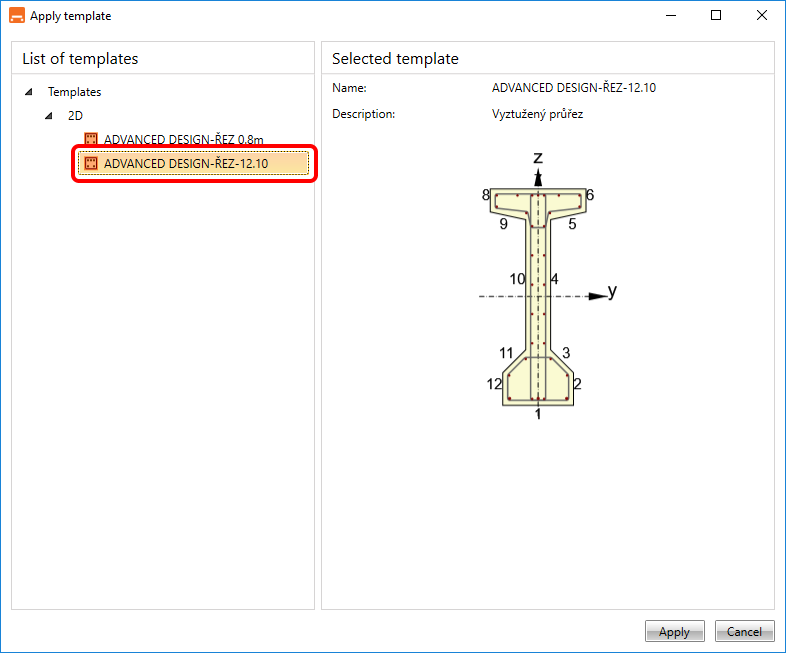

Scegli il modello Advance Design-Rez 12.10m.

inline image in article

5 Verifica

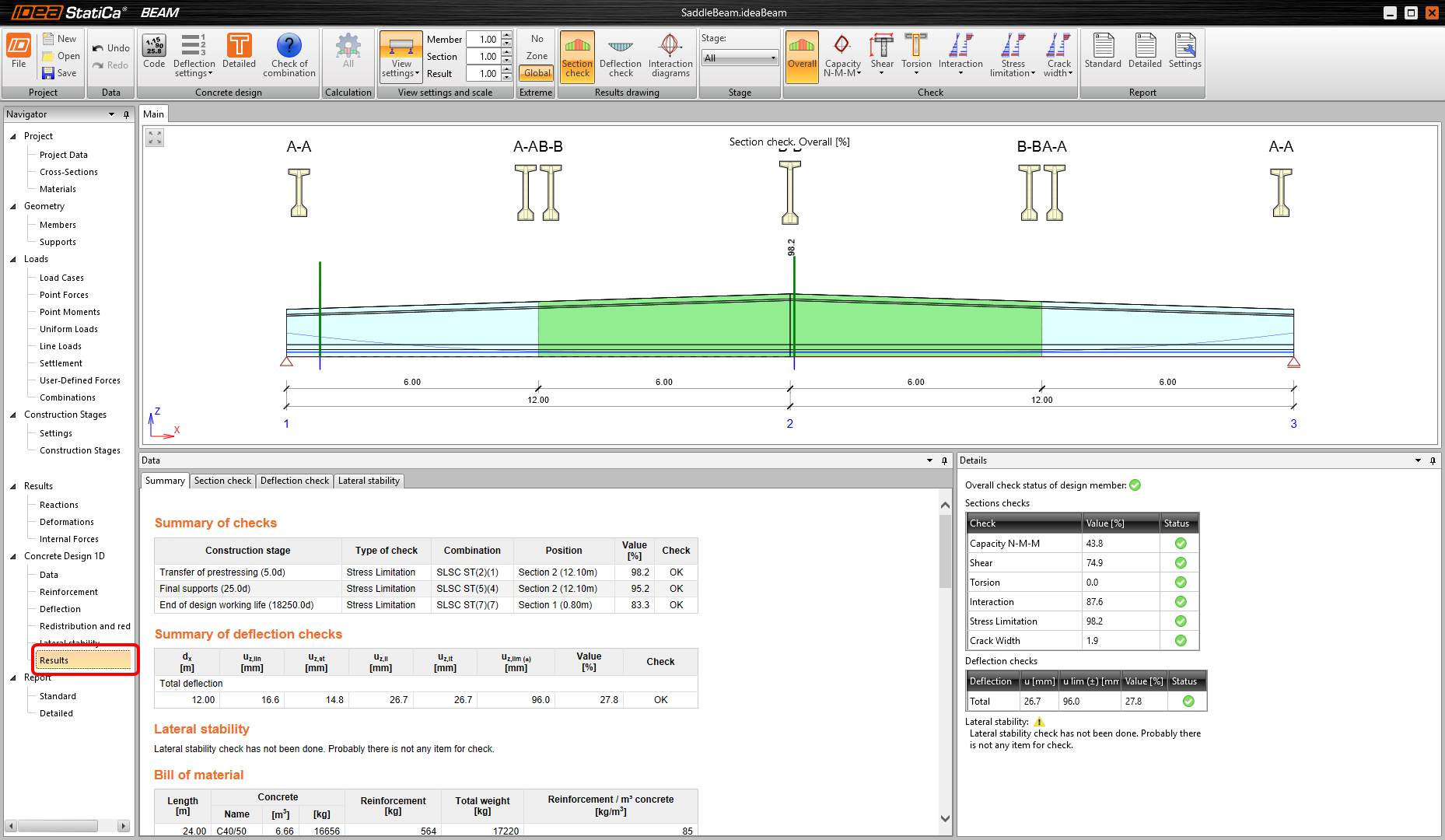

Procedi alla scheda Risultati e l'analisi viene avviata automaticamente. I risultati vengono forniti al termine del calcolo.

inline image in article

6 Relazione

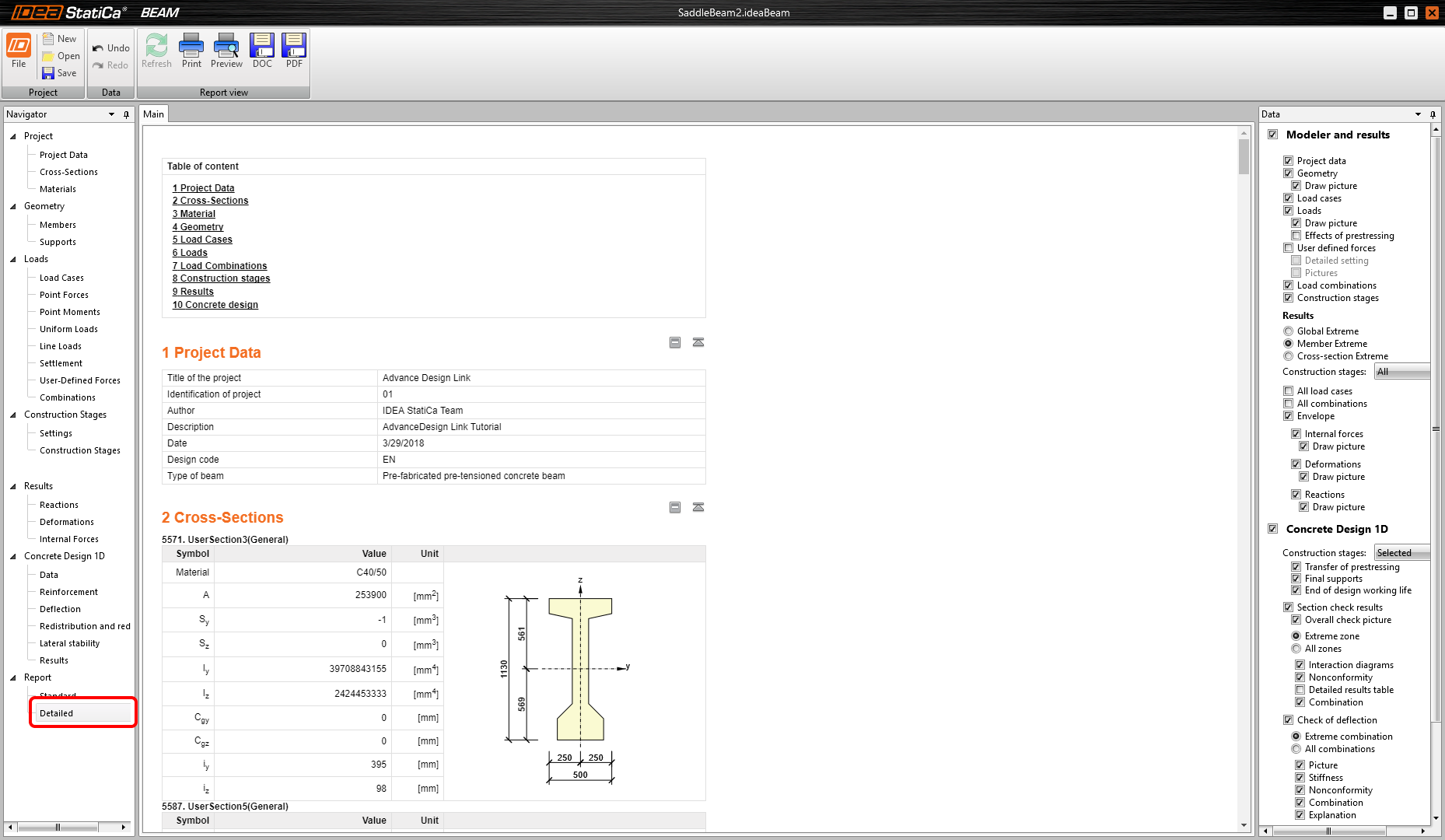

Infine, vai alla scheda Relazione dettagliata. IDEA StatiCa offre una relazione completamente personalizzabile da stampare o salvare in formato modificabile.

inline image in article

Hai progettato, armato e verificato normativamente una trave prefabbricata pre-tesa secondo l'Eurocode utilizzando il software Advance Design e IDEA StatiCa Beam.
