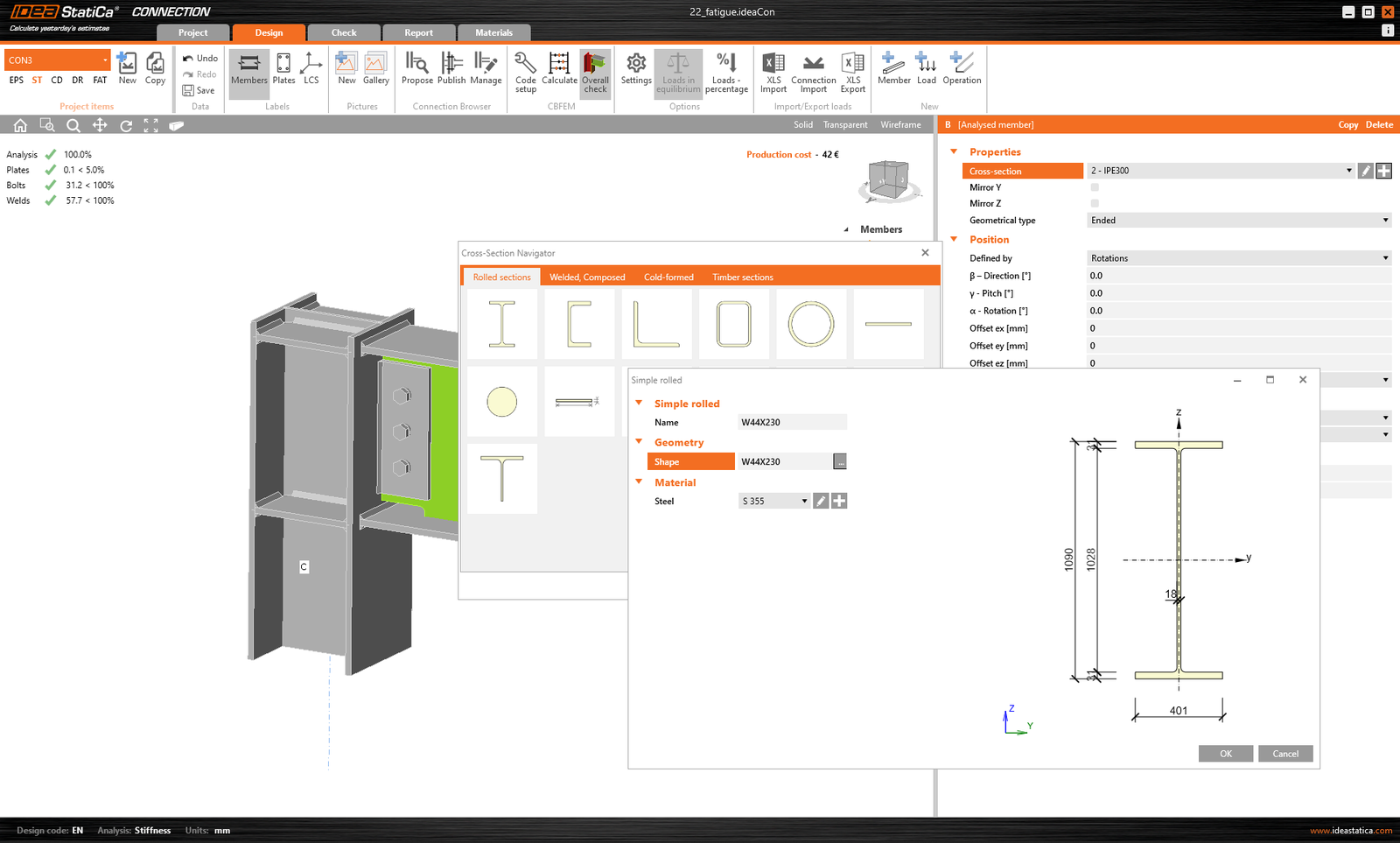

Aktualizace materiálové knihovny a normových posudků

Eurokód (EN)

• Změna šroubových sestav v EN podle ISO 4014
• Přídány nestandardní šroubové velikosti M14, M33, apod. do knihovny EN MPRL

Změny můžou mít možný velice malý vliv na smykovou úsnosnost šroubů na protlačení.

Tato aktualizace je dostupná od verze 21.1.1.

Britské průřezy (BS)

Následující průřezy byli přidány do knihovny MPRL:

Tato aktualizace je dostupná od verze 21.1.4.

Průřezové vlastnosti byli převzaty z: https://www.steelforlifebluebook.co.uk/ub/ec3-ukna/section-properties-dimensions-properties/

Americké normy (AISC)

• ASTM F1554 sestavy šroubů byli přidány

Tato aktualizace je dostupná od verze 21.1.1.

• Aktualizace průřezů - otevřené průřezy W, S, M podle ocelářského návrhového manuálu (Steel Design Manual 15.0).
• Tyto následující průřezy byli přidány:

• Aktualizace trubek HSS ze 14.1 na 15.0 (byli přidány nové průřezy).
• Rozdělení mezi A1085, A1065 (nominální tloušťky stěn) and A500, A501, A618, A847 (redukované tloušťky stěn).
  • HSS (14.1) byla aktualizována na HSS (15.0 - A1085, A1065)
  • HSS (15.0 - A500, A501, A618, A847) jsou nové tabulky příčných řezů
• Trubky (A53) jsou od teď s redukovanou tloušťkou stěny - výsledky se díky této úpravě změní.

Tyto zmiňované aktualizace byli k dispozici od verze 21.1.5.

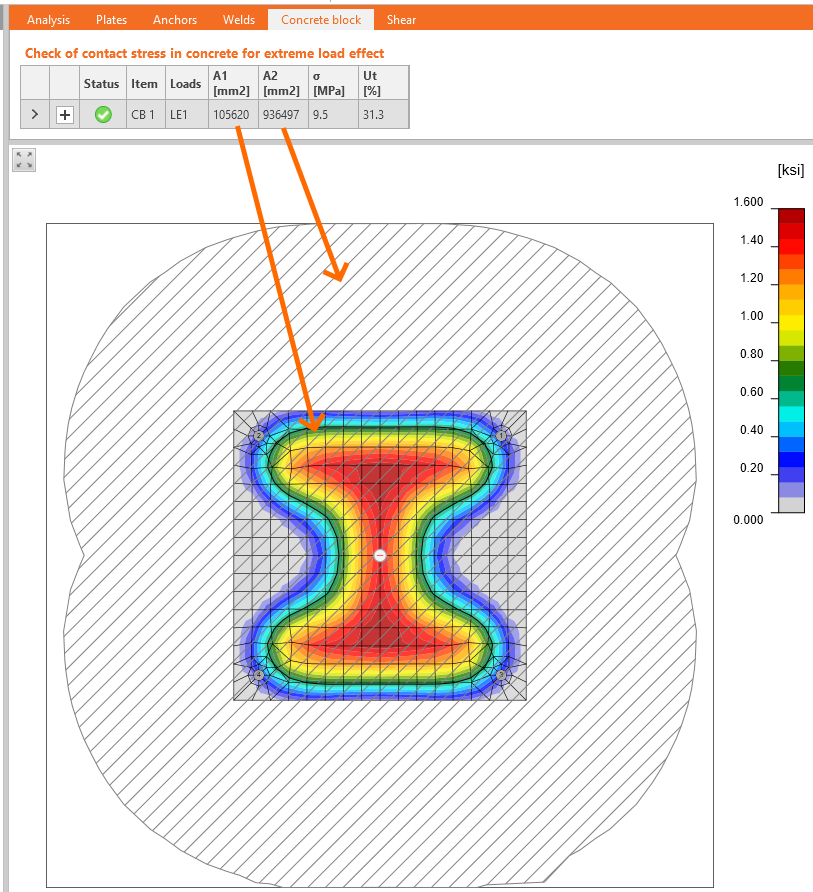

• Beton v tlaku
  Únosnost betonu v tlaku lze nyní snížit pomocí poměru napětí v Normovém nastavení. Zatížená plocha A₁ se určí jako plocha, kde je napětí v betonu vyšší než špičkové napětí, vynásobená poměrem mezních napětí. Zatížená plocha A₁ a Podpůrná plocha A₂ se zobrazí ve 2D okně. Poměr mezních napětí je standardně nastaven na hodnotu 0,4.

• Šrouby v otlačení
  Únosnost šroubů v otlačení lze nyní zvýšit tím, že se při návrhu nezohlední deformace v otvoru pro šroub při provozním zatížení podle normy AISC 360-16: J3.10: Pevnost v otlačení a pevnost při vytržení v otvorech pro šrouby. V Normovém nastavení je nyní k dispozici zaškrtávací políčko.
• Redukce smykové únosnosti šroubu u přípojů s výplňovými podložkami
  Smyková únosnost šroubů pro spoje s výplňovými podložkami je nyní snížena podle AISC 360-16, J5.2. IDEA StatiCa rozpoznává podložku jako vloženou desku, která není spojena s modelem žádným jiným svarem nebo šroubama. Nekontroluje se, zda je výplň řádně navržená.
  Součinitel h_f pro podložky prokluzových přípojů se nyní určuje správně podle AISC 360-16, J3.8. Pro dvě nebo více výplňových podložek se h_f snižuje na 0,85.

Tyto tři zmiňované aktualizace jsou k dispozici od verze 22.0.0.

Australská norma(AS)

Nová australská ocelářská norma byla vydána v roce 2020 a nahradila předpis z roku 1998. V aplikaci IDEA StatiCa Connection jsme aktualizovali posudky i dokumentaci dostupnou na našem webu nebo v aplikaci.

Tato aktualizace je k dispozici od vydání vze 21.1.1.

Kromě toho jsme do ní zahrnuli několik nových sestav šroubů podle normy EN 14399-3:2015:

• sestava šroubů HR8.8
• sestava šroubů HR10.9

Pokud jde o normové posudky, pro vysokopevnostní sestavy šroubů, podle ASI TN001 bylo doplněno:

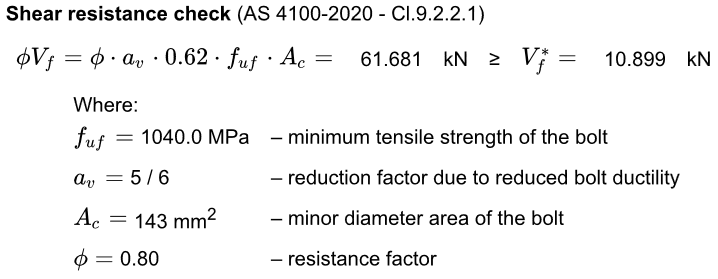

• Redukční faktor 0.5/0.6 pro tahovou únosnost, f_uf > 840 MPa, a rovinu smyku zasahující do závitů šroubů.

• Minimální tah ve šroubu pro předpjaté šrouby:

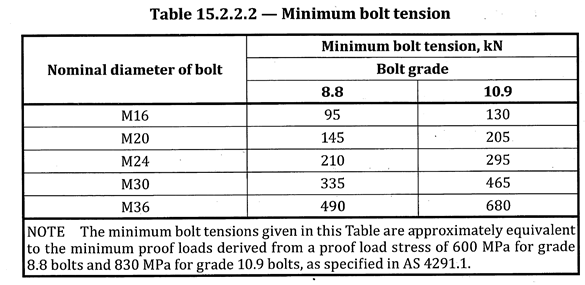

  Pro třídu šroubů 8.8 (f_uf = 830 MPa) a třídu 10.9 (f_uf = 1040 MPa), minimální tah ve šroubu je převzat z AS 4100:2020, Tabulka 15.2.2.2:

Pro pevnosti a rozměry šroubů, které v tabulce chybí, se použijí následující vzorce:

• pro f_u < 1000 MPa: N_ti = f_u * 60/83 * A_s
• pro f_u >= 1000 MPa: N_ti = f_u * 83/104 * A_s

Indická norma(IS)

• Přidané průřezy: CHS, RHS, a SHS od společnosti Tata Structura.

Tato aktualizace je k dispozici od verze 21.1.5.

Ruská norma(SP)

• Rozměry sjednocené podle ISO 4014.
  Aktualizace je k dispozici od verze 21.1.1.
• Poslední revize ruské normy ovlivnila normové posudky třecích šroubů v IDEA StatiCa Connection.

  TVzorec pro návrhovou pevnost v tahu vysokopevnostního šroubu R_bh = 0.7 · R_bun je nahrazen návrhovou pevností v tahu R_bt podle SP 16, tabulka 5.

  Aktualizovaný vzorec vypadá takto:

Zjistěte více o možnostech MPRL knihovny v našem Centru podpory.

Tato aktualizace je dostupná od verze 21.1.4.

K dispozici v Expert a Enhanced edicích IDEA StatiCa Steel.
