Aflați mai multe despre funcționalitățile pentru proiectarea ancorelor în IDEA StatiCa Connection:

Selectarea tipului de ancoră pentru o mai bună înțelegere
Plăci înglobate (Eurocode)
Ancorare pe planuri diferite
Două plăci de bază (operații) într-un singur bloc
Bază de date generală de ancore

Selectarea tipului de ancoră pentru o mai bună înțelegere

La definirea configurațiilor de ancorare, există acum un proces de selectare a ancorelor în două etape în IDEA StatiCa Connection, conceput pentru a îmbunătăți claritatea, consistența și controlul utilizatorului. Noul flux de lucru separă procesul de instalare de tipul de ancoră, facilitând selectarea metodei corecte de ancorare de către proiectanți și asigurând o experiență unitară între aplicațiile Connection și Detail.

Definirea ancorelor urmează acum o logică în două etape:

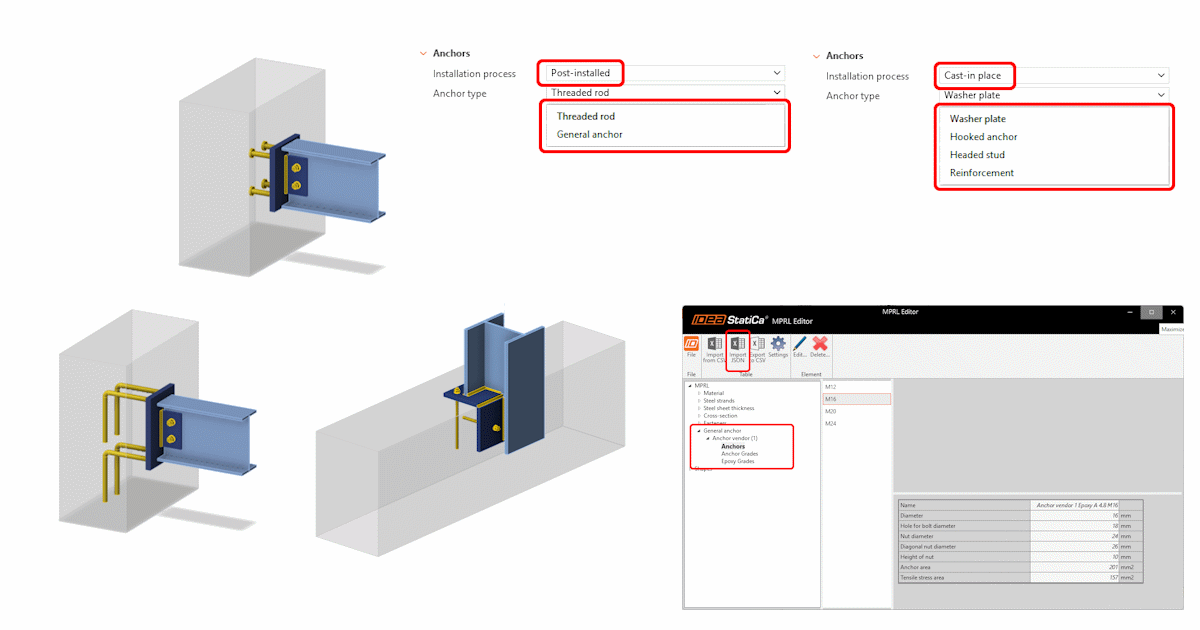

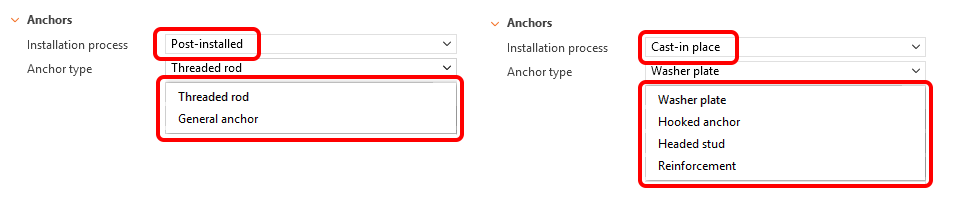

1. Selectarea procesului de instalare – se definește mai întâi dacă ancora este Post-instalată sau Turnată in situ
2. Selectarea tipului de ancoră – în funcție de procesul de instalare, devin disponibile tipurile relevante de ancore:
   • Post-instalate: Tijă filetată, Ancoră generală
   • Turnate in situ: Placă tip șaibă (Dreptunghiulară sau Circulară), Cârlig, Dorn cu cap, Armătură

Funcționalitatea este implementată în toate operațiile care suportă definirea ancorelor, inclusiv operațiile Placă de bază și Grilă de dispozitive de fixare sau Contact.

Lansat în IDEA StatiCa versiunea 25.1.

Plăci înglobate (Eurocode)

IDEA StatiCa Connection introduce suport complet pentru plăci înglobate ancorate cu dornuri cu cap și armătură în IDEA StatiCa Connection. Această îmbunătățire permite proiectanților să efectueze verificările de ancorare direct în aplicație, fără a recurge la instrumente externe. Implementarea urmează prevederile EN 1992-4, permițând verificarea rezistenței la întindere și la forfecare pentru îmbinările cu plăci înglobate.

Dornuri cu cap

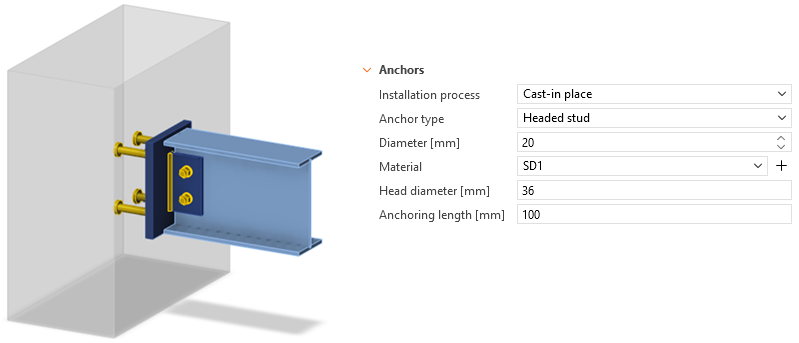

Un tip de dispozitiv pentru dornuri cu cap poate fi găsit în fila Proiectare. Transferul forței de forfecare este limitat la opțiunea Ancore, cu distanțier Direct numai. Materialele acceptate includ clasele SD1 și SD2 conform ISO 13918, asigurând compatibilitatea cu practica standard de construcție. Dornurile cu cap sunt definite prin diametru, material, diametrul capului și lungimea de ancoraj, cu vizualizare care indică placa înglobată în beton.

Verificările de proiectare implementate urmează EN 1992-4 și acoperă următoarele:

• Întindere
  • Rezistența la întindere a ancorei: EN1992-4: 7.2.1.3
  • Rezistența la smulgere prin con de beton a ancorei la întindere: EN 1992-4: 7.2.1.4
  • Rezistența la smulgere din beton: EN 1992-4: 7.2.1.5
  • Rezistența la explozie laterală a betonului: EN 1992-4: 7.2.1.8
• Forfecare
  • Rezistența la forfecare
  • Rezistența la cedarea marginii betonului: EN 1992-4: 7.2.2.5
  • Rezistența la smulgere prin pârghie a betonului: EN 1992-4: 7.2.2.4
  • Interacțiunea forțelor de întindere și forfecare în beton: EN 1992-4: Tabelul 7.3

Armătură

O opțiune pentru ancorarea armăturii este de asemenea introdusă în fila Proiectare. Din nou, transferul forței de forfecare este limitat la opțiunea Ancore, cu distanțier Direct numai.

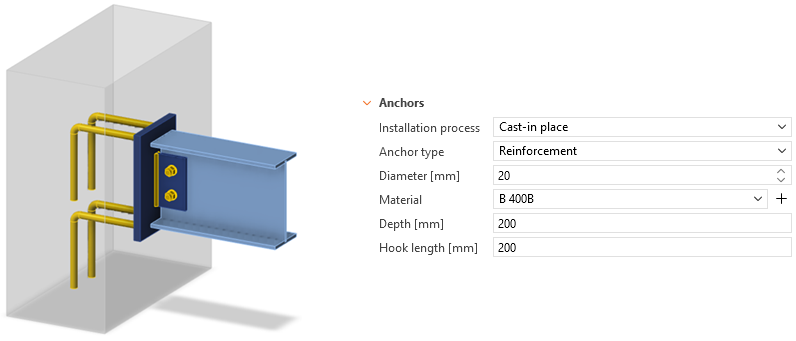

Singura formă disponibilă este bara în L, utilizând materiale deja implementate în aplicațiile pentru beton (EN 1992, ÖNORM B 1992-1-1). Proprietățile armăturii includ diametrul, materialul, lungimea cârligului și adâncimea de înglobare.

Verificările de proiectare urmează EN 1992-4 și EN 1992-1-1, acoperind

• Întindere
  • Rezistența la întindere a ancorei
  • Rezistența la smulgere prin con de beton a ancorei la întindere: EN 1992-4: 7.2.1.4
  • Rezistența la smulgere din beton: EN 1992-1-1: 8.4.4
• Forfecare
  • Rezistența la forfecare
  • Rezistența la cedarea marginii betonului: EN 1992-4: 7.2.2.5
  • Rezistența la smulgere prin pârghie a betonului: EN 1992-4: 7.2.2.4
  • Interacțiunea forțelor de întindere și forfecare în beton: EN 1992-4: Tabelul 7.3

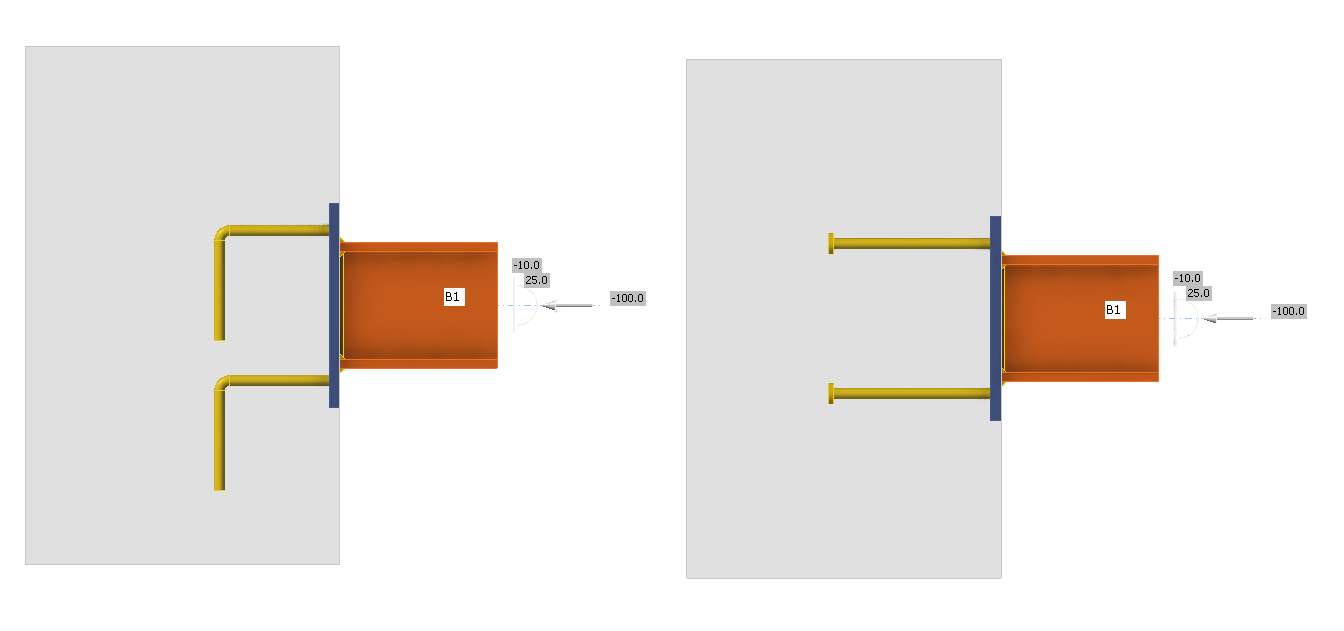

Limitări: Nu este posibil să se definească direcții diferite pentru bare individuale. Grupul de bare, împreună cu placa înglobată, poate fi rotit doar în ansamblu, utilizând parametrul de rotație al plăcii de bază.

Combinarea dornurilor cu cap și a armăturii

În cazul unor încărcări mai mari, dornurile cu cap și armătura pot fi combinate. Aceasta este modelată practic utilizând operația Grilă de dispozitive de fixare sau Contact.

Redistribuirea forțelor de întindere și forfecare se face între toate ancorele în funcție de rigiditatea acestora. Utilizatorii nu pot modifica distribuția forțelor (SCI 416).

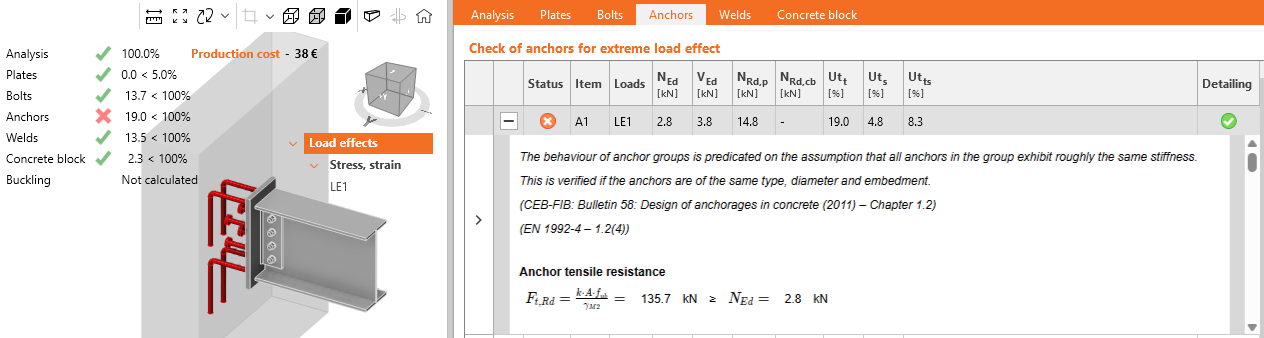

Verificările sunt evaluate în conformitate cu CEB-FIP Bulletin 58, marcând ancorele ca necorespunzătoare chiar și sub un grad de utilizare de 100%. Celelalte verificări ale componentelor din oțel rămân disponibile (cu excepția ancorării). Iar pentru analiza avansată a blocului de beton cu armătură, modelul poate fi exportat în IDEA StatiCa Detail.

Pentru plăcile înglobate cu dornuri cu cap și/sau armătură, placa de bază este înglobată în beton.

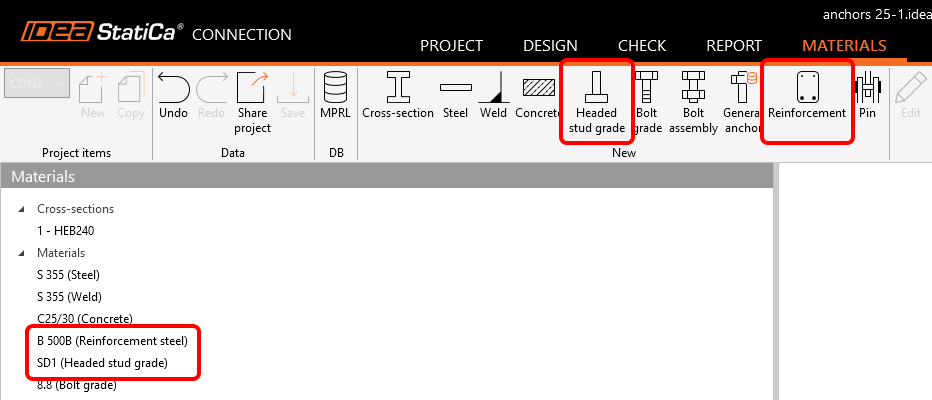

În fila Materiale, clasa dornurilor cu cap și materialul armăturii sunt plasate atât în bara de instrumente superioară, cât și în arborele din stânga, atunci când sunt utilizate în model.

Lansat în IDEA StatiCa versiunea 25.1.

Mai multe plăci de bază pe un singur bloc

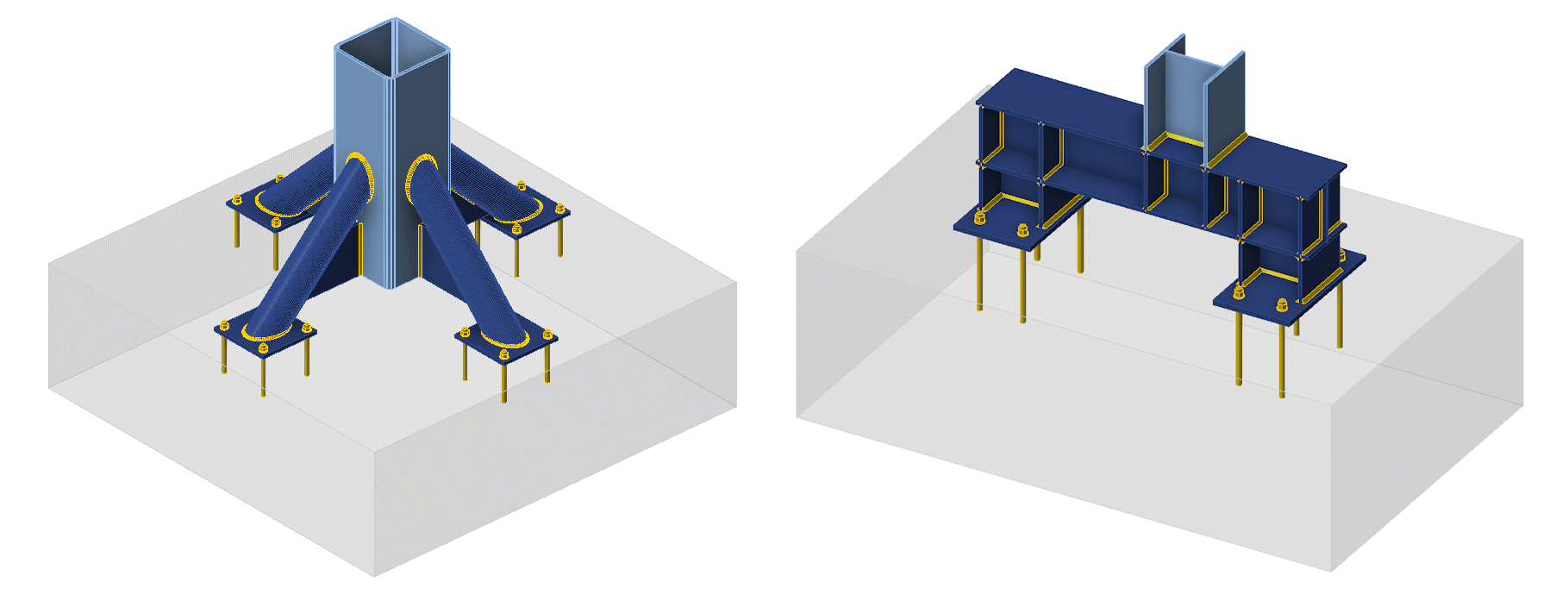

Pentru a modela o astfel de geometrie, soluția de compromis cu placa de rigidizare nu mai este necesară. Aveți posibilitatea de a utiliza operația Placă de bază direct pentru a adăuga un alt set de ancore la un bloc de fundație existent.

Pentru a adăuga operația de placă de bază pe un element de rigidizare, plasați placa de bază la originea elementului de rigidizare. Pentru inspirație, consultați proiectul exemplu.

Rețineți că principiul „un singur nod" trebuie în continuare respectat (adică, la modelarea, de exemplu, a mai multor stâlpi ancorați la un singur bloc de fundație, forțele interioare pot să nu fie corecte).

Lansat în IDEA StatiCa versiunea 25.1.

Ancorare la marginea blocului de beton

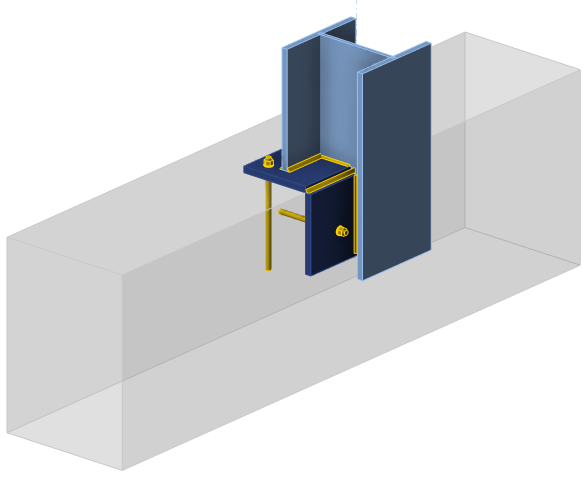

IDEA StatiCa Connection suportă ancorarea pe mai multe suprafețe ale blocului de beton, extinzând semnificativ capacitățile de modelare pentru configurații complexe de plăci de bază. Proiectanții pot acum defini ancore pe două planuri ale unui singur bloc de beton, permițând reprezentarea precisă a detaliilor de îmbinare din lumea reală, cum ar fi elementele ancorate atât pe fețele orizontale, cât și pe cele verticale.

Aceasta elimină necesitatea soluțiilor de compromis consumatoare de timp care implică plăci de rigidizare, tăieri manuale sau simulări cu blocuri multiple și asigură un comportament de ancorare consistent și trasabil conform codurilor de proiectare.

Definirea plăcii de bază pe o suprafață dată

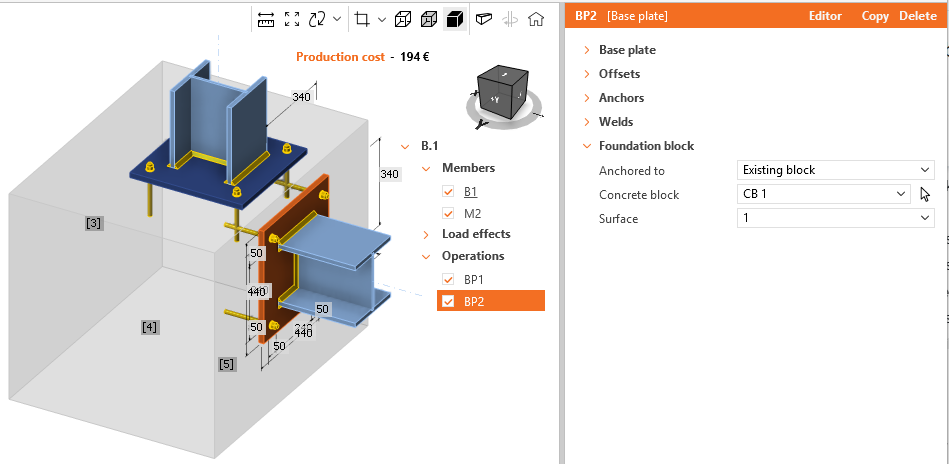

În operația Placă de bază, puteți alege între crearea unui bloc nou sau selectarea unuia existent. În cazul unui bloc existent, există o nouă opțiune pentru specificarea suprafeței. Suprafețele sunt numerotate în același mod ca în aplicația Detail.

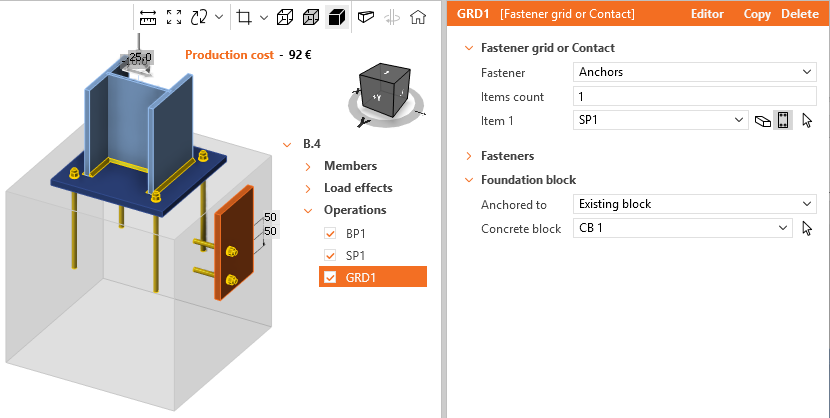

Pentru operația Grilă de dispozitive de fixare sau Contact, a fost implementată o nouă logică. Când placa referențiată este situată pe fața blocului de beton, iar operația este setată la Ancore, suprafața este recunoscută automat și utilizată pentru crearea modelului de subsol.

Când este selectat un bloc existent, proprietățile ancorelor (Offset, Adâncime, Transfer forță de forfecare, Distanțier) sunt reutilizate automat.

Amplasarea plăcii de rigidizare pe suprafață

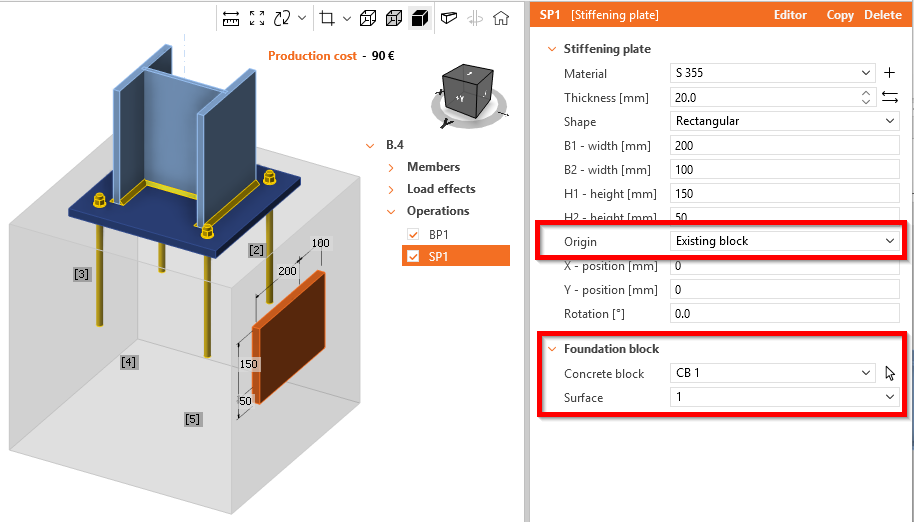

Există, de asemenea, o nouă opțiune pentru placa de rigidizare – Originea sa poate fi acum definită pe Blocul existent de beton. Când este selectată, placa de rigidizare este plasată automat pe blocul de beton selectat și pe suprafața acestuia. Amplasarea se face în mijlocul suprafeței.

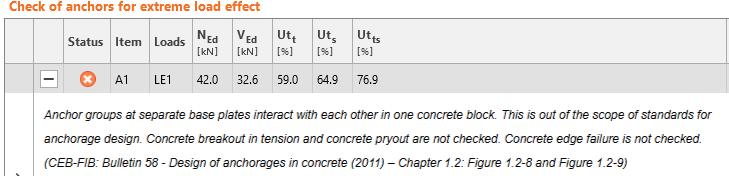

Verificarea ancorelor

În mod implicit, verificările ancorelor sunt marcate ca necorespunzătoare din cauza interacțiunii plăcilor de bază, care nu este verificată în aplicația Connection.

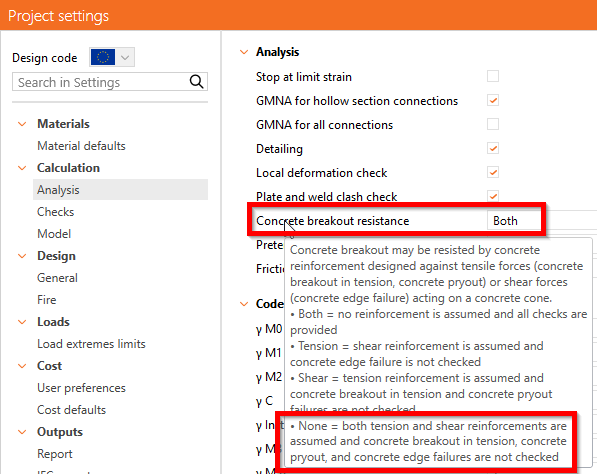

Puteți modifica acest statut în Setările proiectului și modifica Rezistența la smulgere prin con de beton la Niciuna. În acest caz, se presupune că există atât armătură la întindere, cât și la forfecare în blocul de beton, iar verificările betonului nu sunt efectuate.

Verificările conform codului pentru oțel rămân valabile, iar utilizatorii pot exporta modelul în Detail pentru verificarea avansată a betonului. Software-ul redistribuie automat forțele în funcție de rigiditatea ancorelor, rigiditatea subsolului la compresiune și căile de transfer al încărcărilor, permițând inginerilor să investigheze și să valideze manual condițiile critice de transfer al forțelor.

Pentru prezentarea generală a tipurilor de ancore în IDEA StatiCa Detail, consultați articolul Definirea ancorei individuale.

Comportamentul sigur al modelului în Connection

Distribuția forțelor și, prin urmare, siguranța rezultatelor depind în mare măsură de datele de intrare ale inginerului. În mod implicit, toate forțele sunt redistribuite către toate dispozitivele din model, rigiditatea la întindere/forfecare a ancorelor și rigiditatea la compresiune a subsolului Winkler, în funcție de rigiditatea acestora.

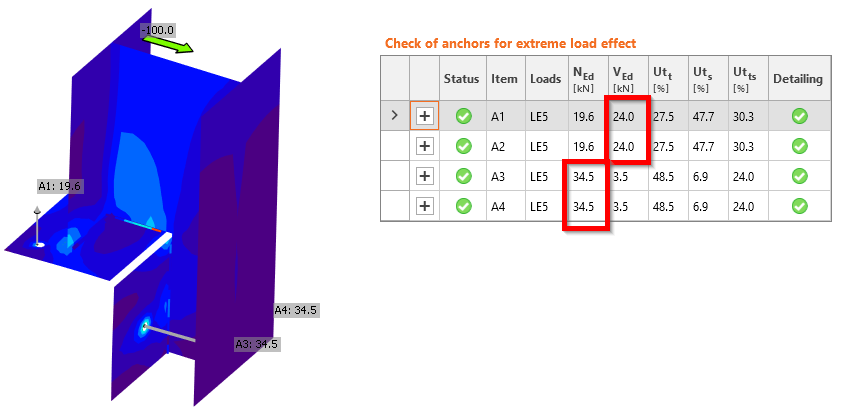

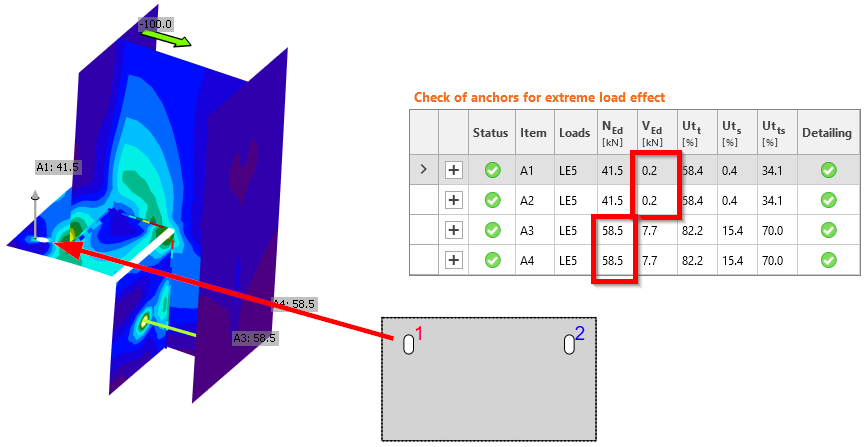

Consultați exemplul în care ancorarea este modelată pe două suprafețe. În mod implicit, toate ancorele transmit întindere și forfecare. Aceasta presupune găuri precise sau găuri ajustate. Într-un caz de ancorare pe două planuri, o forță orizontală de 100 kN este transferată ca forță de întindere prin ancorele de pe fața verticală (A3, A4) și ca forță de forfecare prin ancorele de pe fața orizontală (A1, A2).

Dacă ancorele orizontale au găuri ovalizate, transferul de forfecare este eliberat, dublând întinderea în ancorele verticale.

Astfel de exemple evidențiază importanța judecății inginerești a utilizatorului. Ipotezele privind comportamentul corect trebuie întotdeauna evaluate critic în starea cea mai defavorabilă. Prin activarea și dezactivarea grupurilor de ancore, puteți identifica starea cea mai critică nu doar pentru verificarea ancorelor, ci și pentru celelalte componente, obținând un comportament structural corect.

Lansat în IDEA StatiCa versiunea 25.1.

Bază de date generală de ancore

Baza de date generală de ancore introduce un nou cadru pentru gestionarea și integrarea datelor de ancore de la terți în IDEA StatiCa Connection. Această funcționalitate permite extinderea gamei de ancore disponibile dincolo de biblioteca predefinită.

Noul sistem permite furnizorilor de ancore să pregătească și să mențină propriile baze de date de ancore într-un format structurat (.json) care poate fi importat în baza de date MPRL a IDEA StatiCa de către utilizatorul final. Fiecare set de date rămâne în proprietatea furnizorului, asigurând acuratețea datelor și actualizări periodice.

Observație: În prezent, fișierele .json nu sunt încă disponibile. Bazele de date partajate public vor fi accesibile tuturor utilizatorilor după ce vor fi aprobate și validate, sprijinind colaborarea cu producătorii de ancore de top (lista va fi publicată după aprobare).

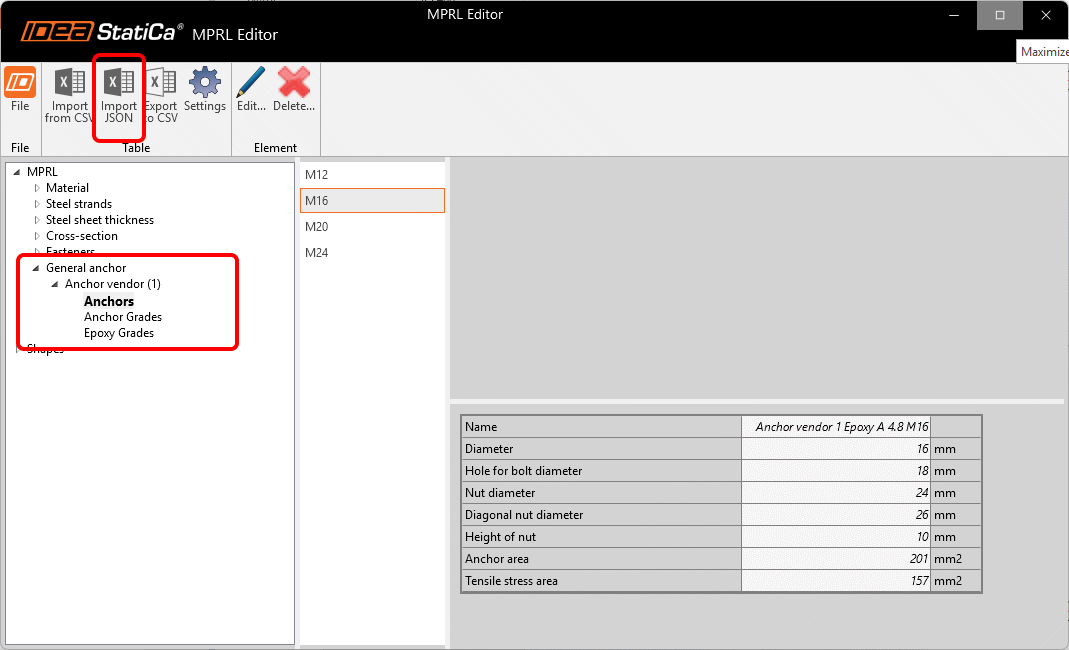

Importați fișierul .json furnizat de producător în baza de date MPRL (în fila Materiale - MPRL).

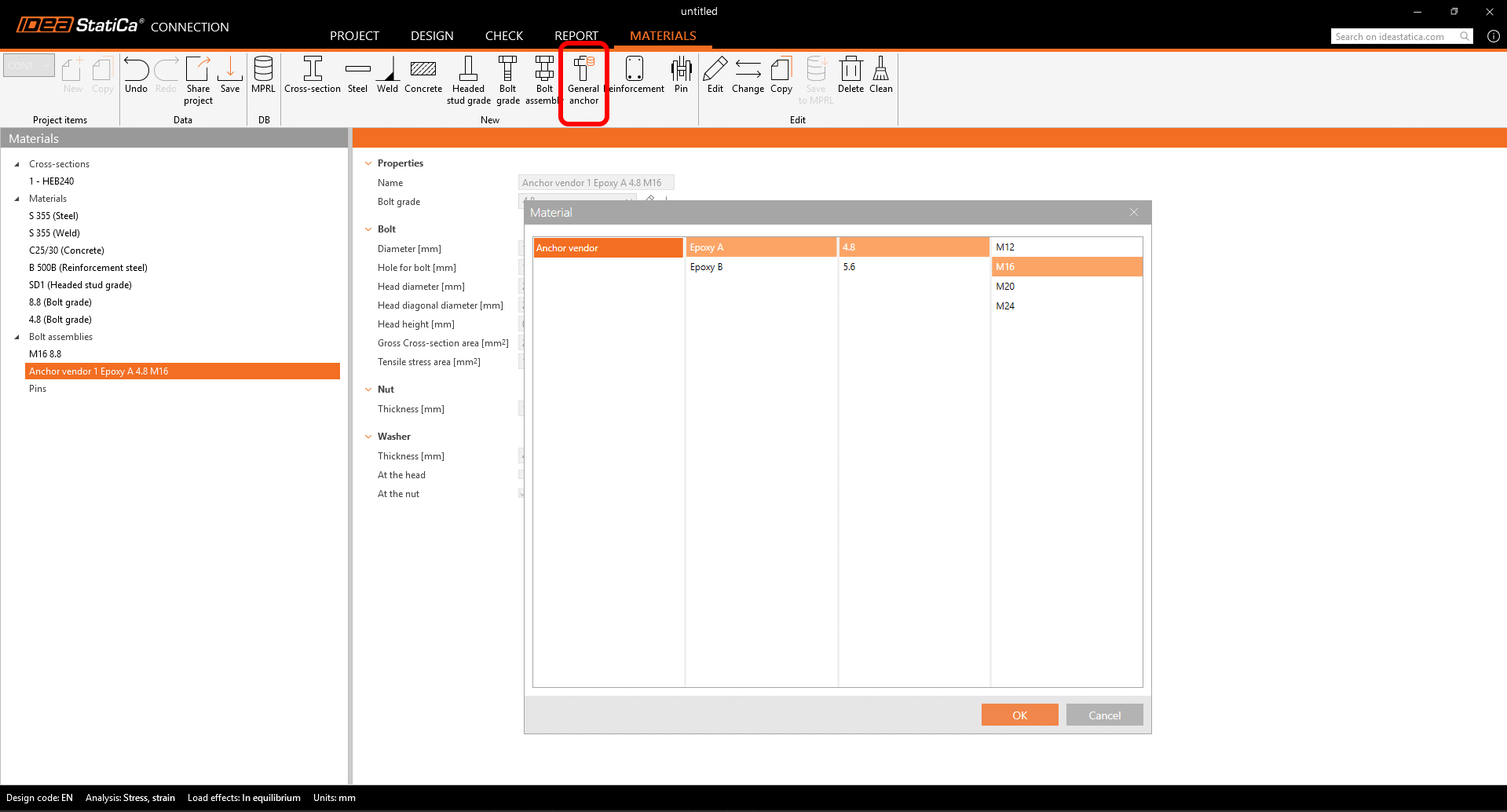

Odată importat, materialul Ancorelor generale poate fi revizuit folosind butonul din bara de instrumente superioară.

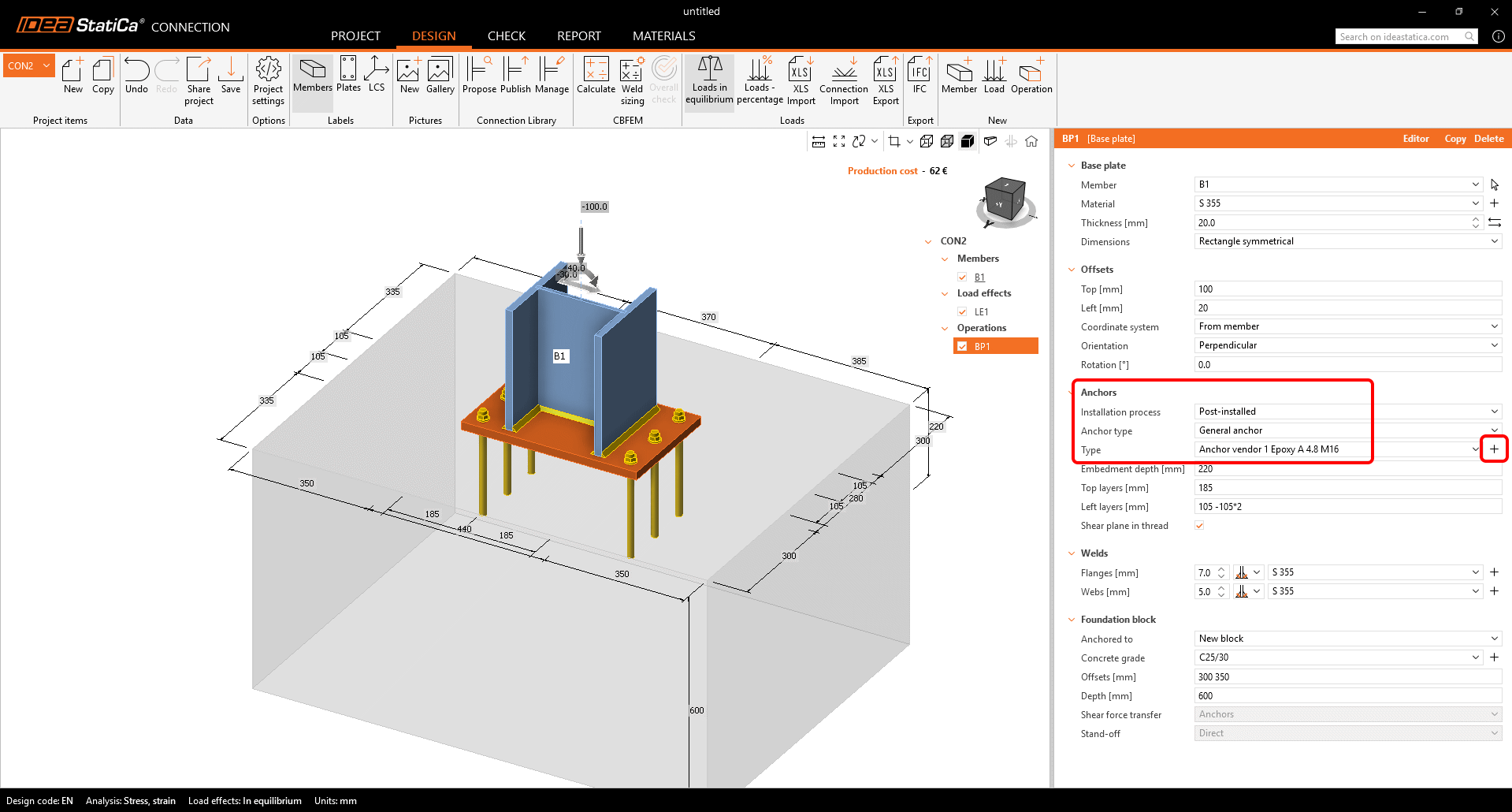

Tipurile de ancore încărcate vor fi apoi disponibile în meniul derulant sub tipul de ancoră Post-instalată. Butonul + deschide biblioteca de ancore generale disponibile.

Lansat în IDEA StatiCa versiunea 25.1.
