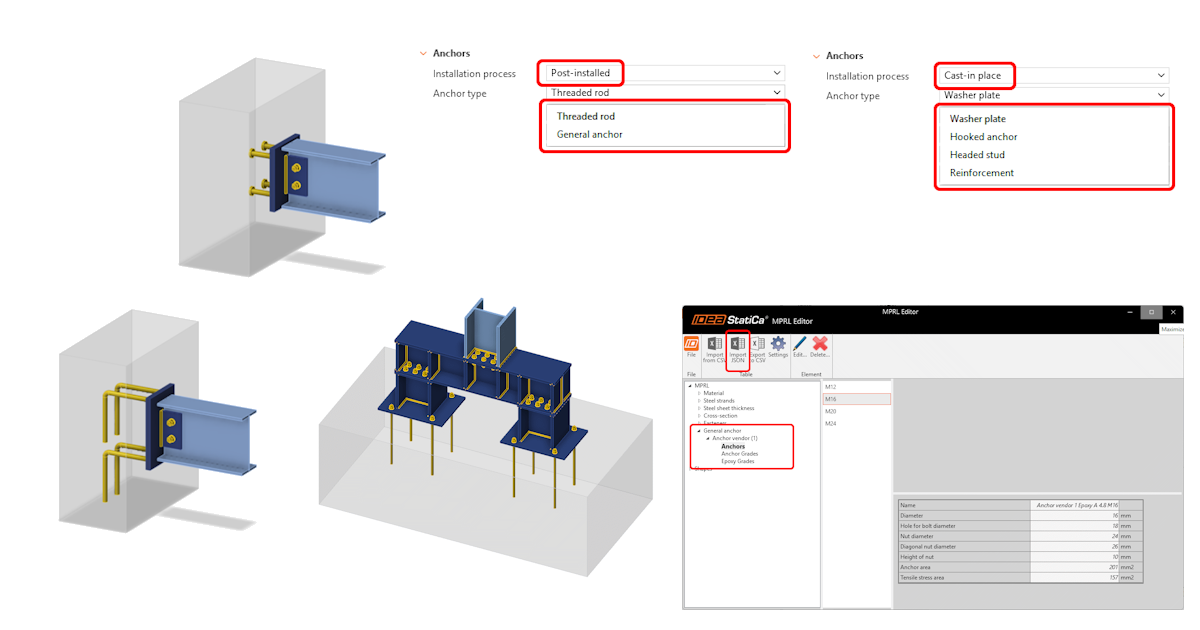

Zjistěte více o funkcích pro návrh kotev v IDEA StatiCa Connection:

Výběr typu kotvy pro lepší srozumitelnost
Předem zabetonované patní plechy (Eurocode)
Kotvení v různých rovinách
Dvě základní desky (operace) v jednom bloku
Obecná databáze kotev

Výběr typu kotvy pro lepší srozumitelnost

Při definování konfigurací kotev je nyní v IDEA StatiCa Connection k dispozici proces výběru kotev ve dvou fázích. Nový pracovní postup odděluje proces instalace od typu kotvy, což usnadňuje uživatelům výběr správné metody kotvení a zajišťuje soulad mezi aplikacemi Connection a Detail.

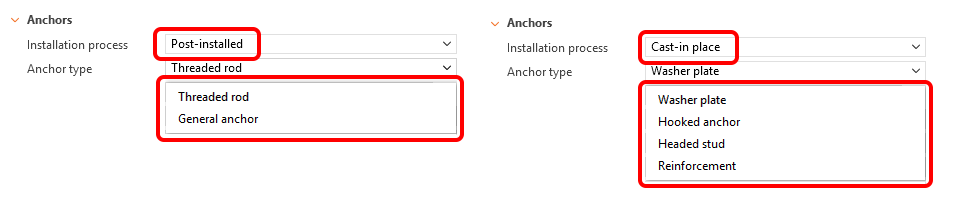

Definice kotvy nyní následuje dvoustupňovou logiku:

1. Výběr procesu instalace – nejprve definujte, zda je kotva Dodatečně instalovaná nebo Zabetonovaná na místě
2. Výběr typu kotvy – na základě procesu instalace se zpřístupní relevantní typy kotev:
   • Dodatečně instalovaná: Závitová tyč, Obecná kotva
   • Zalitá na místě: Kotva s podložkou (Obdélníková nebo Kruhová), Kotva s hákem, Spřahovací trn, Výztuž

Funkce je implementována ve všech operacích podporujících definici kotev, včetně operací Patní plech a Skupina šroubů/kotev nebo kontakt.

Předem zabetonované patní plechy (Eurocode)

IDEA StatiCa Connection zavádí komplexní podporu pro předem zabetonované desky kotvené spřahovacími trny nebo výztuží v IDEA StatiCa Connection. Toto vylepšení umožňuje uživatelům provádět kontroly kotvení přímo v aplikaci bez spoléhání na externí nástroje. Implementace následuje ustanovení EN 1992-4, což umožňuje ověření jak tahové, tak smykové odolnosti pro předem zabetonované patní plechy.

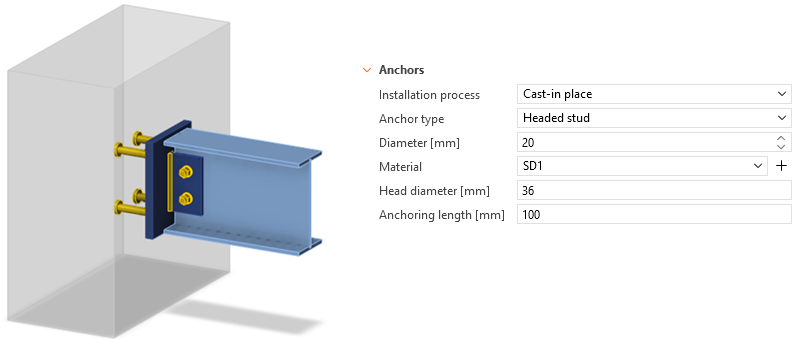

Spřahovací trny

Typ zařízení pro spřahovací trn lze nalézt pod záložkou Návrh. Přenos smykové síly je omezen na možnost Kotvy, pouze s Přímým odsazením. Podporované materiály zahrnují ISO 13918 třídy SD1 a SD2, což zajišťuje kompatibilitu se standardní stavební praxí. Spřahovací trny jsou definovány průměrem, materiálem, průměrem hlavy a délkou kotvení, s vizualizací ukazující desku zabudovanou v betonu.

Implementované návrhové kontroly následují EN 1992-4 a pokrývají následující:

• Tah
  • Tahová odolnost kotvy (porušení oceli): EN1992-4: 7.2.1.3
  • Porušení betonového kužele: EN 1992-4: 7.2.1.4
  • Porušení vytažením: EN 1992-4: 7.2.1.5
  • Porušení odprýsknutím betonu: EN 1992-4: 7.2.1.8
• Smyk
  • Smyková odolnost kotvy
  • Porušení okraje betonu vylomením: EN 1992-4: 7.2.2.5
  • Porušení oceli, síla působící na rameni (vypáčení): EN 1992-4: 7.2.2.4
  • Interakce tahových a smykových sil v betonu: EN 1992-4: Tabulka 7.3

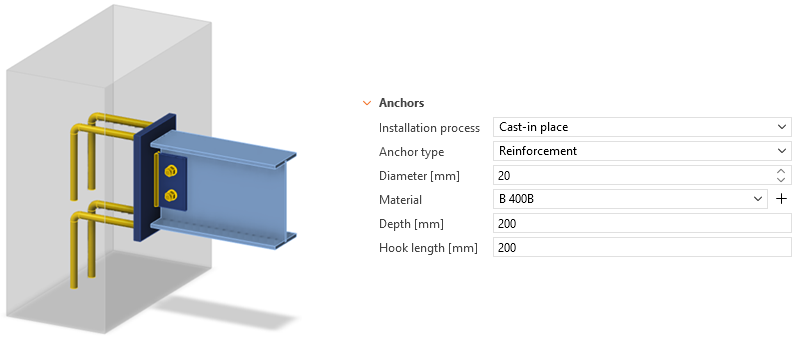

Výztuž

Možnost pro kotvení pomocí výztuže je také zavedena v záložce Návrh. Opět je přenos smykové síly omezen na možnost Kotvy, pouze s Přímým odstupem.

Jediný dostupný tvar je hák tvaru L, používající materiály již implementované v betonových aplikacích (EN 1992, ÖNORM B 1992-1-1).Vlastnosti výztuže zahrnují průměr, materiál, délku háku a hloubku zakotvení.

Návrhové posudky vycházejí z EN 1992-4 a EN 1992-1-1

• Tah
  • Tahová odolnost kotvy (porušení oceli): EN1992-4: 7.2.1.3
  • Porušení betonového kužele: EN 1992-4: 7.2.1.4
  • Porušení vytažením: EN 1992-4: 7.2.1.5
• Smyk
  • Smyková odolnost kotvy
  • Porušení okraje betonu vylomením: EN 1992-4: 7.2.2.5
  • Porušení oceli, síla působící na rameni (vypáčení): EN 1992-4: 7.2.2.4
  • Interakce tahových a smykových sil v betonu: EN 1992-4: Tabulka 7.3

Omezení: Není možné definovat různé směry specifických výztužných prutů. Skupina výztužných prutů spolu s předem zabetonovanou deskou může být otočena pouze jako celek pomocí parametru rotace základní desky.

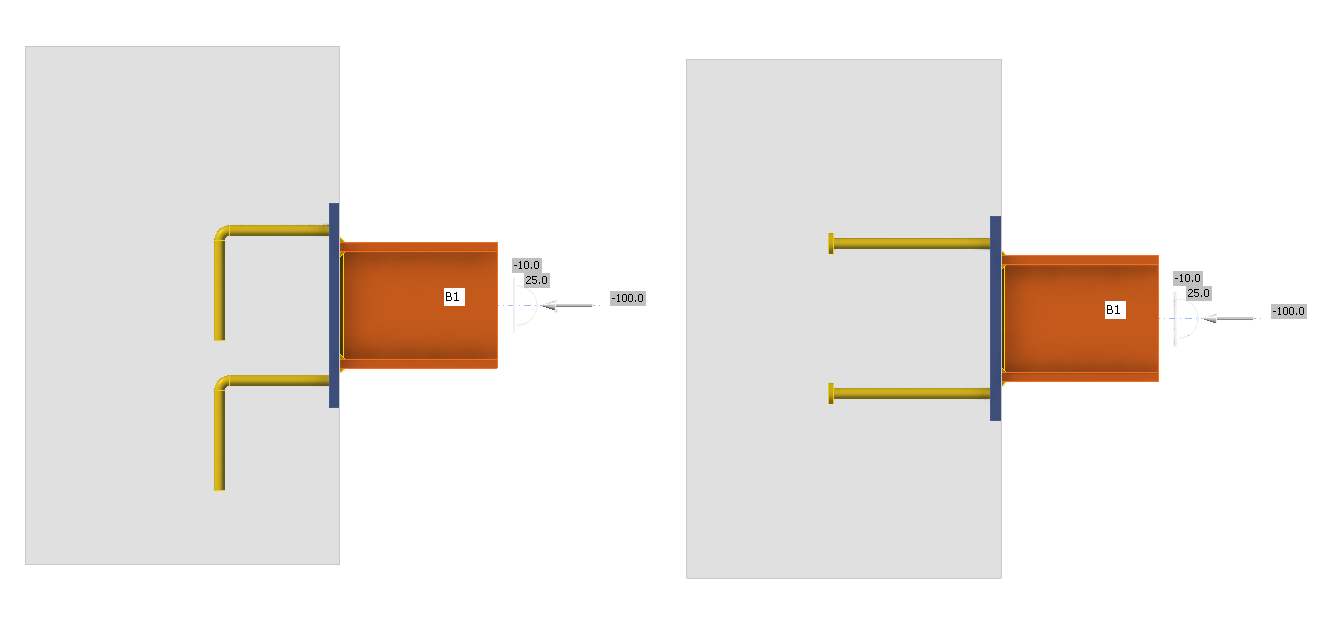

Kombinování spřahovacích trnů a výztuže

V případě vyššího zatížení mohou být spřahovací trny a výztuž kombinovány. To je prakticky modelováno pomocí operace Skupina šroubů/kotev nebo Kontakt.

Redistribuce tahu a smyku mezi všemi kotvami je určena na základě jejich tuhosti. Uživatelé nemohou změnit rozdělení sil (SCI 416).

Posudek je proveden v souladu s CEB-FIP Bulletin 58, kdy kotvy mohou být nevyhovující i pod 100% využitím. Ostatní posudky ocelových komponentů zůstávají dostupné (kromě kotvení). Pro pokročilou analýzu betonového bloku s výztuží může být model exportován do IDEA StatiCa Detail.

Pro předem zabetonované desky se spřahovacími trny a/nebo výztuží je patní plech zalícován s betonem.

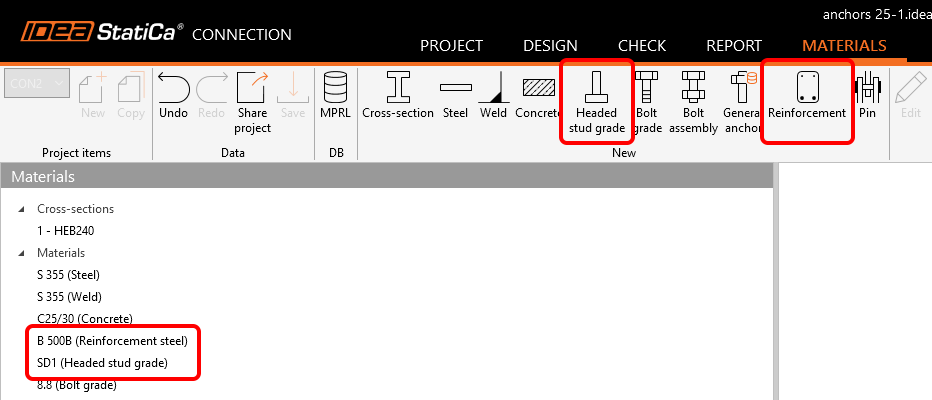

V záložce Materiály je třída spřahovacích trnů a materiál výztuže umístěny v horní liště i v levém stromu (pokud jsou použity v modelu).

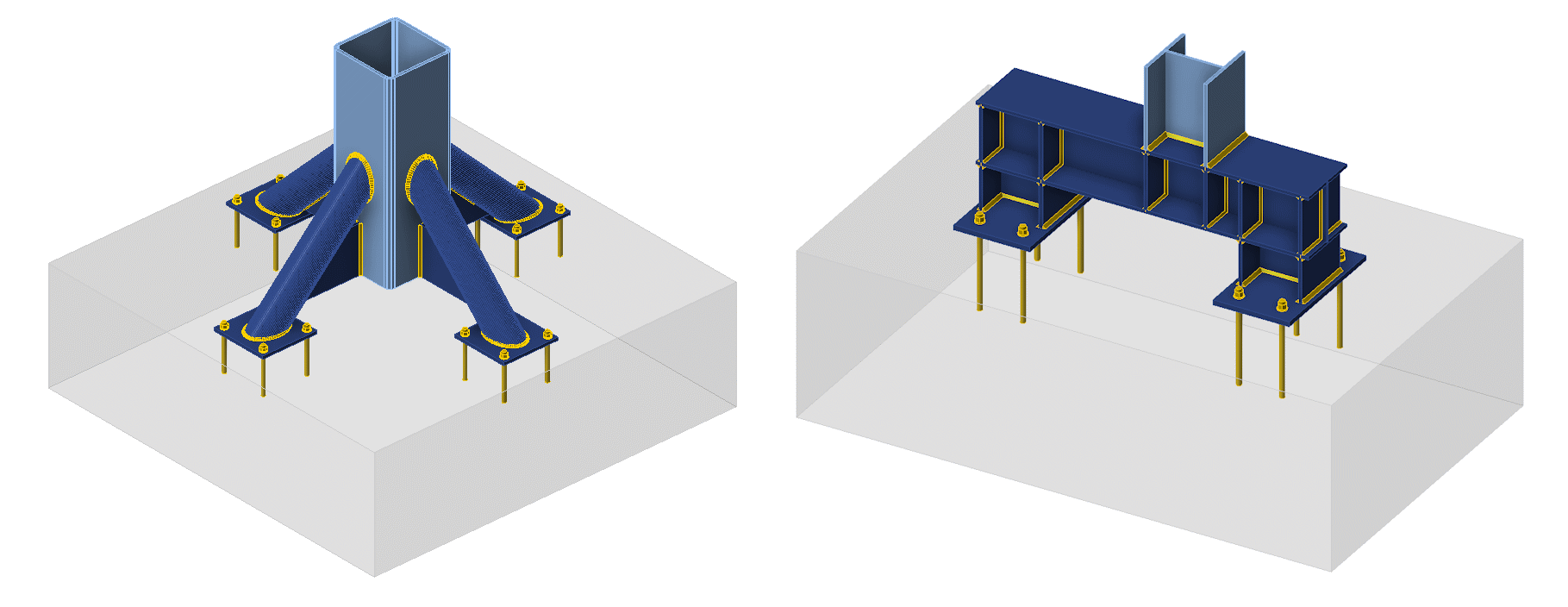

Více základních desek na jednom bloku

Pro modelování takové geometrie již není nutné návrh obcházet použitím "výztužného plechu". Máte možnost použít operaci Patní deska přímo pro přidání další sady kotev k existujícímu základovému bloku.

Pro přidání operace patní desky na výztužný prvek umístěte základní desku do počátku výztužného prvku. Pro inspiraci se podívejte na vzorový projekt.

Upozorňujeme, že princip "jednoho uzlu" stále musí být dodržen (tj. při modelování např. více sloupů kotvených k jednomu základovému bloku nemusí být vnitřní síly správné).

Kotvení na hraně betonového bloku

IDEA StatiCa Connection podporuje kotvení k více povrchům betonového bloku, což významně rozšiřuje možnosti modelování pro složité konfigurace základních desek. Uživatelé nyní mohou definovat kotvy ve dvou rovinách jednoho betonového bloku, což umožňuje přesné znázornění skutečných detailů kotvení.

I v tomto přípdě funguje propojení s aplikací Detail, které zajišťuje správné posudky vyztuženého betonu (dle EN, ACI i AS).

Definice základní desky na daném povrchu

V operaci Patní deska můžete vybrat mezi vytvořením nového bloku nebo výběrem existujícího. V případě existujícího bloku je k dispozici nová možnost pro specifikaci povrchu. Povrchy jsou číslovány stejným způsobem jako v aplikaci Detail.

Pro operaci Skupina šroubů/kotev nebo kontakt byla implementována nová logika. Když se odkazovaná deska (plech) nachází na ploše betonového bloku a operace je nastavena na Kotvy, povrch je automaticky rozpoznán a použit pro vytvoření modelu podloží.

Když je vybrán existující blok, vlastnosti kotvy (Odsazení, Hloubka, Přenos smykové síly, Odstup) jsou automaticky znovu použity.

Umístění výztužné desky na povrch

Existuje také nová možnost pro Výztužnou desku – její Počátek může být nyní definován na Existujícím bloku betonu. Když je vybrána, výztužná deska je automaticky umístěna na vybraný betonový blok a jeho povrch. Umístění je uprostřed povrchu.

Posudky kotev

Ve výchozím nastavení jsou posudky kotev označeny jako nevyhovující kvůli interakci patních desek, která není kontrolována v aplikaci Connection.

Tento stav můžete změnit v Nastavení projektu a upravit Únosnost betonu na vytržení na Žádný. V tomto případě se posudky betonu neprovádějí.

Posudky oceli zůstávají platné a uživatelé mohou exportovat model do Detail pro detailní ověření mechanismů porušení betonu.

Pro přehled typů kotev v IDEA StatiCa Detail viz článek Definice jednotlivé kotvy.

Bezpečné chování modelu v Connection

Rozdělení sil a tedy bezpečnost výsledků závisí na správném modelování. Ve výchozím nastavení jsou všechny síly redistribuovány do všech zařízení v modelu, tahová/smyková tuhost kotev, tlaková tuhost Winklerova podloží, podle jejich tuhostí.

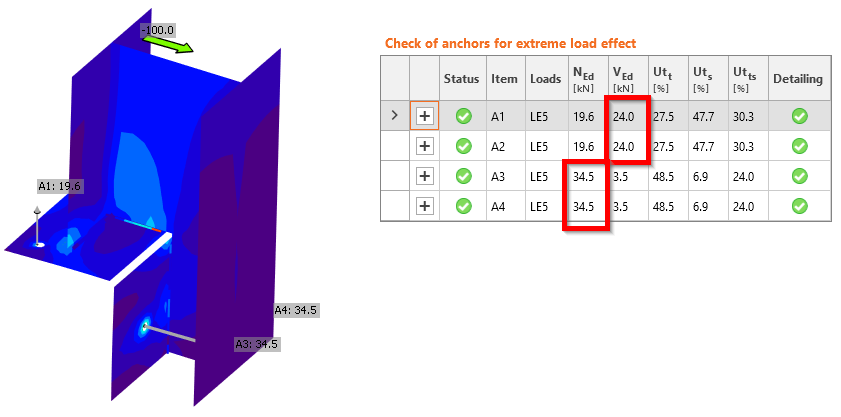

Podívejte se na příklad, kde je kotvení modelováno na dvou površích. Ve výchozím nastavení všechny kotvy přenášejí tah a smyk. To předpokládá přesné provedení otvorů. V případě kotvení ve dvou rovinách je vodorovná síla 100 kN přenášena jako tah přes kotvy na svislé ploše (A3, A4) a jako smyk přes kotvy na vodorovné ploše (A1, A2).

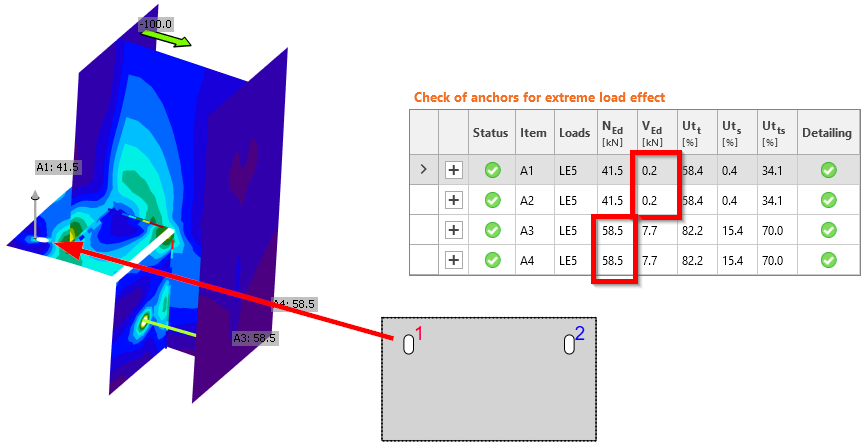

Pokud jsou u vodorovných kotev aplikovány oválné otvory, přenos smyku je uvolněn, což zdvojnásobí tah ve svislých kotvách.

Obecná databáze kotev

Obecná databáze kotev zavádí nový systém pro správu a integraci dat výrobců kotev v rámci IDEA StatiCa Connection. Tato funkce umožňuje rozšířit rozsah dostupných kotev nad rámec předdefinované knihovny.

Nový systém umožňuje dodavatelům kotev připravit a udržovat své vlastní databáze ve strukturovaném formátu (.json), které mohou být importovány do databáze MPRL IDEA StatiCa. Každý dataset zůstává ve vlastnictví na straně dodavatele, což zajišťuje přesnost dat a pravidelné aktualizace.

Poznámka: V současné době nejsou soubory .json ještě dostupné. Veřejně sdílené databáze budou přístupné všem uživatelům, jakmile budou schváleny a ověřeny. To podpoří spolupráci s předními výrobci kotev (seznam bude zveřejněn po schválení).

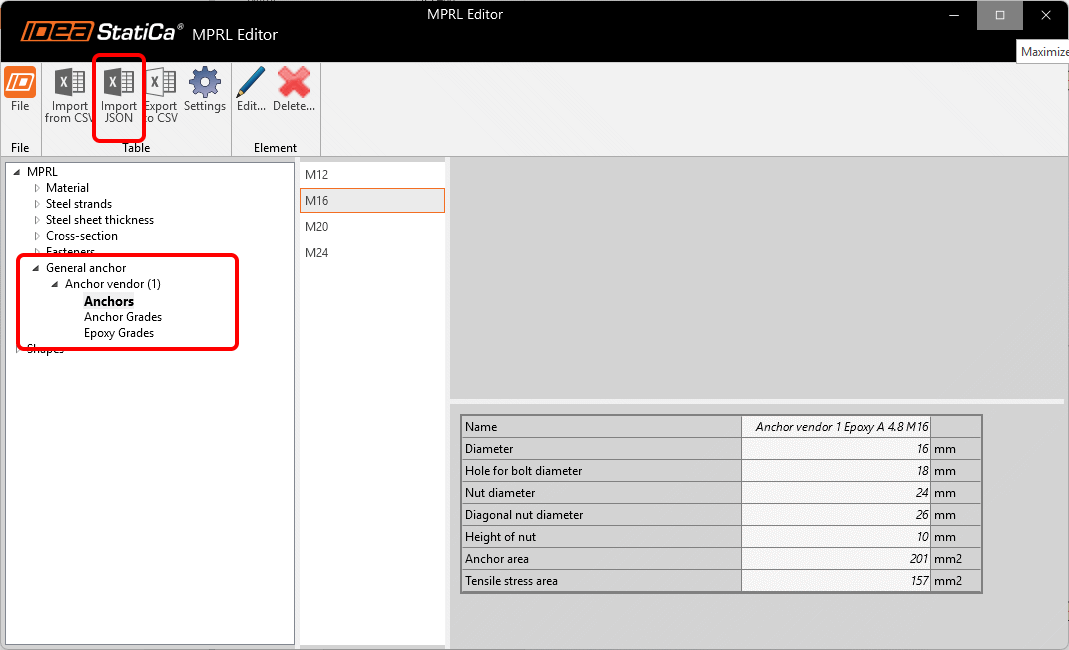

Importujte soubor .json poskytnutý dodavatelem v databázi MPRL (pod záložkou Materiály - MPRL).

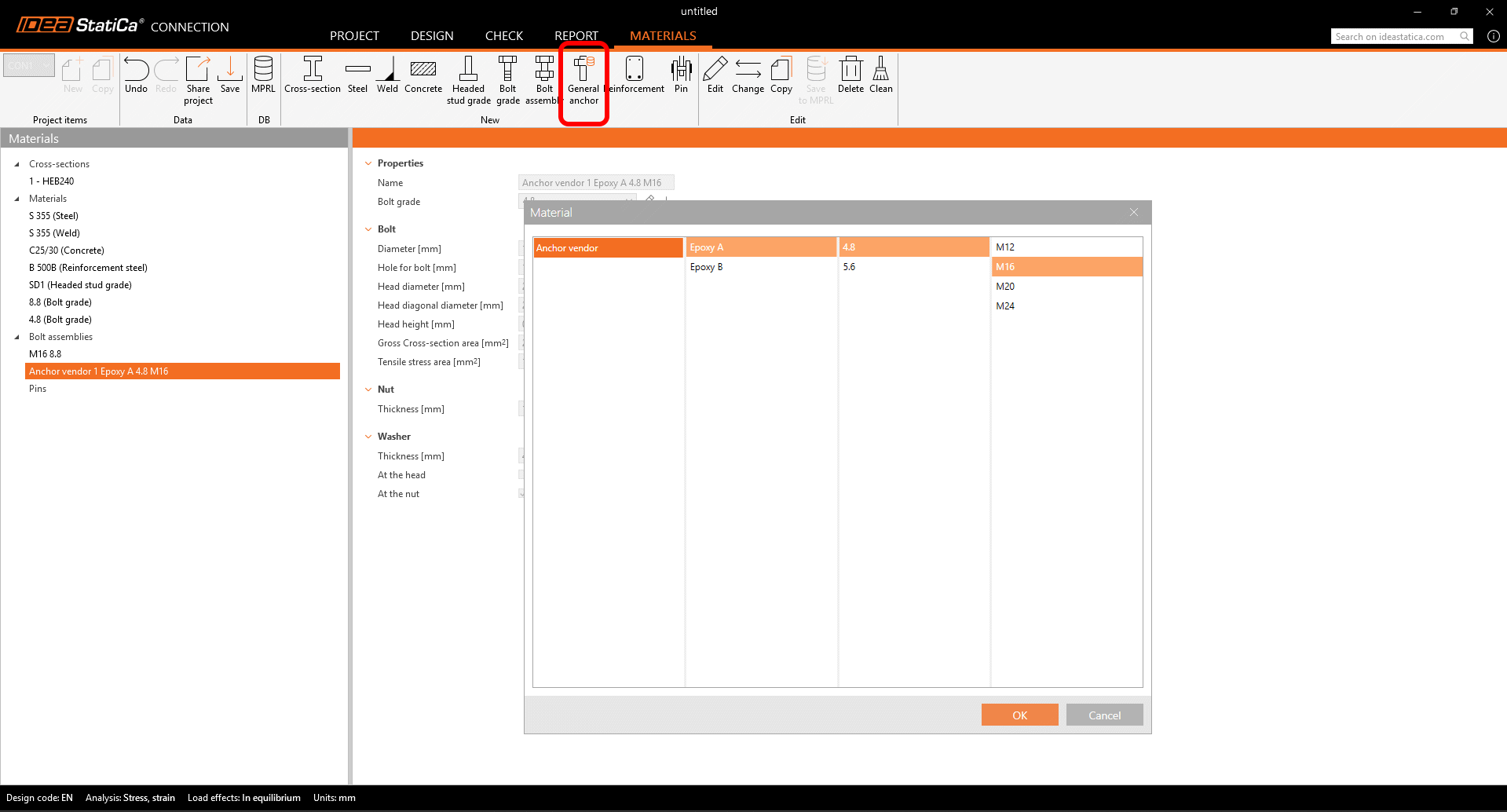

Po importu může být materiál Obecných kotev zkontrolován pomocí tlačítka v horní pásce.

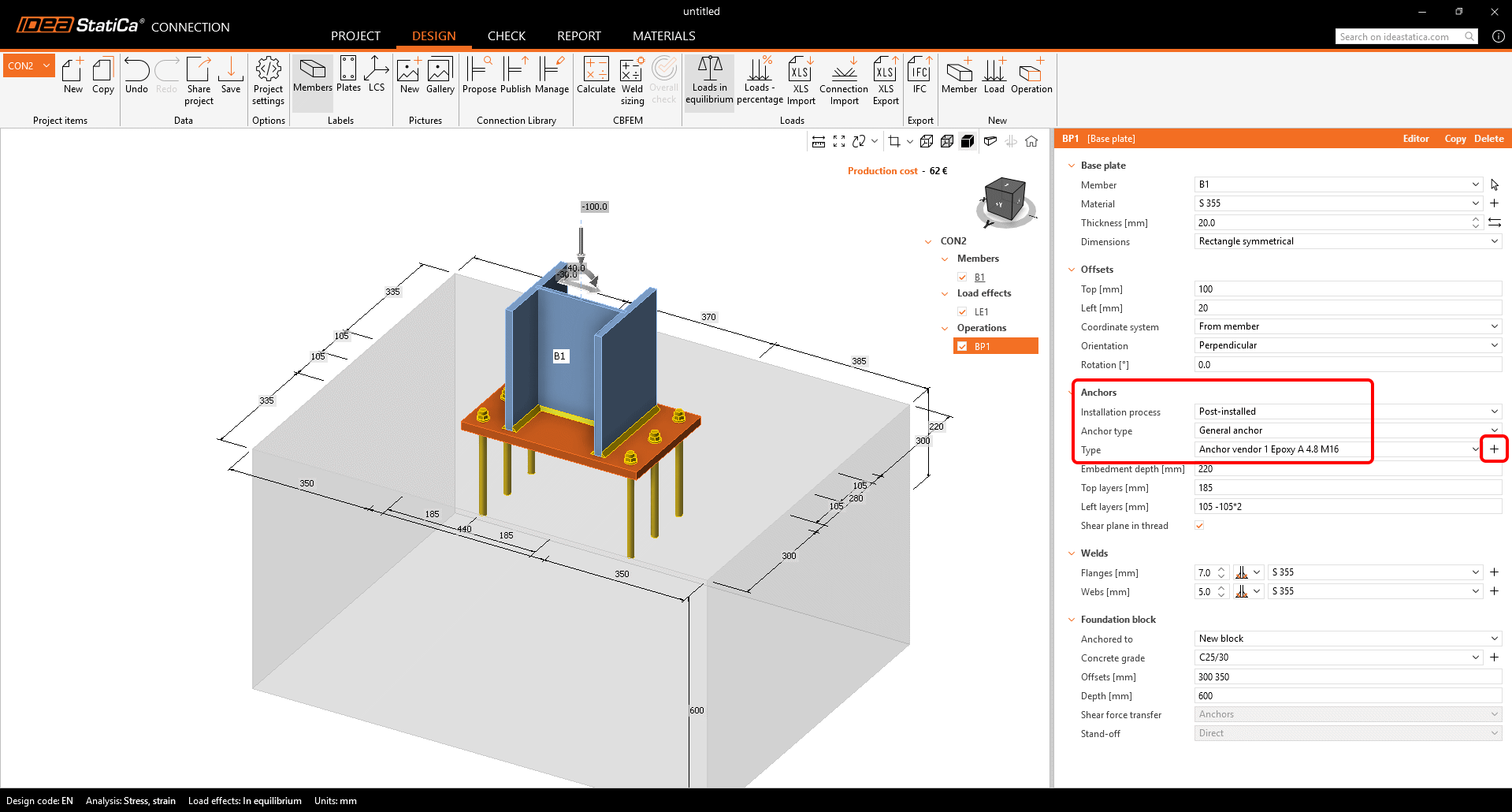

Nahrané typy kotev budou poté dostupné v rozbalovacím menu pod typem kotvy Dodatečně instalovaná. Tlačítko + otevře knihovnu dostupných obecných kotev.
