Análise de rigidez de uma ligação de aço (AISC)
1 Novo projeto

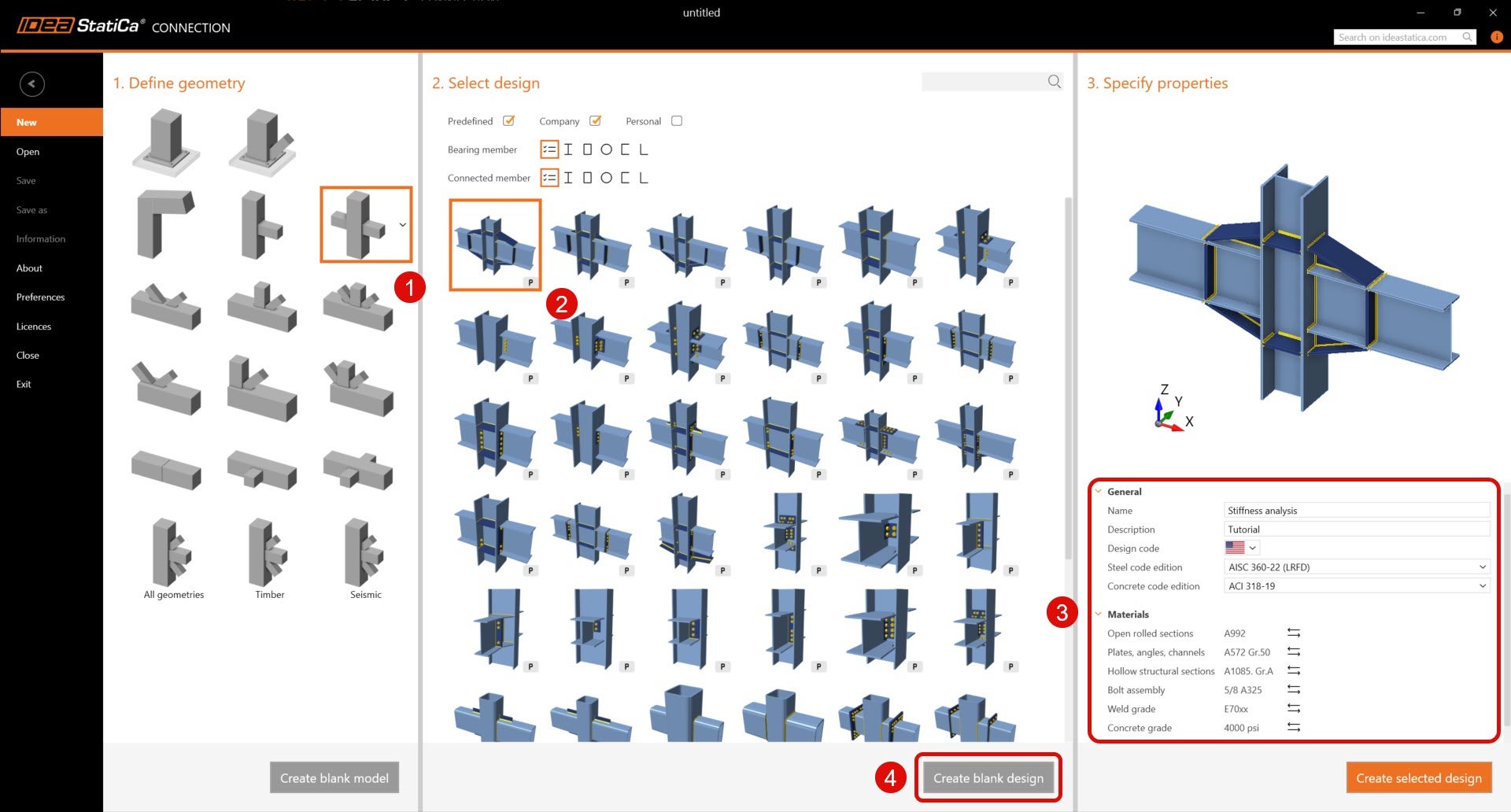

Comece por iniciar o IDEA StatiCa Connection. Crie um novo projeto selecionando o modelo inicial mais próximo do dimensionamento pretendido, preencha o nome e escolha o código de dimensionamento AISC 360-22 (LRFD) e o aço padrão – A992.
Uma vez que trabalha com o código AISC, certifique-se de que define as unidades imperiais (consulte Como alterar o sistema de unidades).
2 Geometria
Comece por definir a Geometria. Três vigas foram adicionadas automaticamente.
Altere as secções transversais do elemento C para W8X31.
De seguida, modifique as secções transversais dos elementos B1 e B2 para W8X24.
3 Efeitos das ações
Pode continuar com os Efeitos das ações. Desative as cargas em equilíbrio e introduza os valores das forças na tabela para ambas as vigas. Podem ser adicionados mais casos de carga.
4 Dimensionamento
Irá definir um conjunto de operações de fabrico para modelar as ligações entre elementos. Comece com o botão direito do rato e clique na linha Operações na árvore de entidades na cena 3D. Na caixa de diálogo com todas as operações de fabrico disponíveis, escolha a operação Placa de extremidade e prossiga com a escolha do conjunto de parafusos pretendido, o A325 5/8".
Agora tem de definir as propriedades corretas para criar a ligação pretendida. Siga os valores indicados na imagem abaixo.
Copie a operação EP1. Com o botão direito do rato, clique em EP1 e escolha Copiar. Agora tem de definir o elemento correto para EP2.
Pode adicionar a próxima nova operação com o botão direito do rato. Clique na linha Operações na árvore de entidades na cena 3D. Escolha o comando Nova operação no menu de contexto.
Na caixa de diálogo com todas as operações de fabrico disponíveis, escolha a operação Enrijecedor. Agora precisa de modificar o fabrico para a operação STIFF1.
Verifique o dimensionamento final da junta.
5 Análise tensão/deformação
Para ter uma visão completa do comportamento da ligação, a análise tensão/deformação é executada primeiro.
Selecione Calcular no friso para executar a análise com base no método CBFEM . O modelo numérico é gerado automaticamente, o cálculo é realizado e pode ver diretamente os resultados globais da verificação no canto superior esquerdo da cena.
Resultados mais detalhados podem ser apresentados no separador Verificação: ative a Tensão equivalente, Malha e a forma Deformada da ligação no friso para obter uma visão completa do que está a acontecer na junta.
6 Análise de rigidez
Para conservar os resultados de tensão/deformação, copie este item do projeto.
Na ligação copiada, altere o tipo de análise para Rigidez (ST) nos dados do item do projeto.
Verifique que a viga B1 está definida como Elemento analisado conforme indicado abaixo. (Se pretender alterar o Elemento analisado, pode utilizar o botão direito do rato e definir outro elemento como Elemento analisado).
O "Comprimento teórico para My, Mz" pode ser definido para o elemento analisado. Para mais informações sobre o comprimento teórico, consulte o Enquadramento teórico e o Vídeo – dicas para análise de rigidez.
Inicie a análise de rigidez com o botão Calcular no friso superior.
O resultado da análise e o caminho de carga podem ser verificados em detalhe no separador Rigidez rotacional. Para uma melhor compreensão dos resultados, consulte o Enquadramento Teórico.
7 Modificação da ligação
Para conservar o projeto CON2, copie-o e crie o CON3.
Modifique a placa de extremidade EP1 e EP2 para aumentar a rigidez da ligação CON3.
Execute novamente a análise de rigidez com o ícone Calcular no friso superior. Pode verificar a alteração nos resultados de Semi-rígido para Rígido.
Para mais informações sobre a análise de rigidez, consulte o nosso Enquadramento teórico.
8 Relatório
Por fim, aceda ao separador Relatório. O IDEA StatiCa oferece um relatório totalmente personalizável para imprimir ou guardar num formato editável.
Dimensionou, efetuou a verificação normativa e calculou a rigidez da ligação de acordo com o AISC.
