Hoe de koppeling te activeren
Sinds versie midas Civil NX 2024 en nieuwer is de API toegevoegd, en door deze nieuwe mogelijkheid is de nieuwe koppeling met IDEA Statica Checkbot ontwikkeld.
In de volgende afbeeldingen ziet u hoe u de koppeling activeert.
Klik op JA wanneer User Account Control om toestemming vraagt om wijzigingen op uw apparaat aan te brengen.
Installeer de midas Civil NX BIM-koppeling.
Vervolgens verschijnt het nieuwe icoon op het Bureaublad.
Hoe de koppeling te gebruiken
Start Midas Civil NX en open het nieuwe of bestaande project. Om deze tutorial te volgen, opent u het bijgevoegde project.

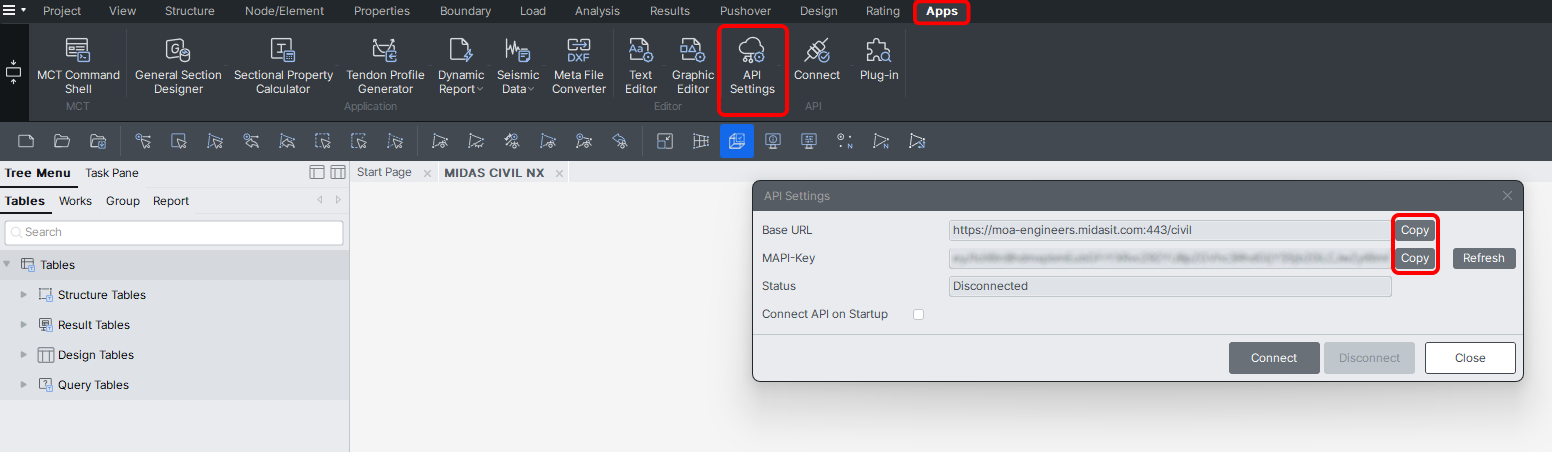

In het lint, in het laatste tabblad APPs, bevindt zich API Settings, waar de Base URL en MAPI-Key worden weergegeven. Bij de eerste start is de MAPI-key leeg en moet u deze genereren door op de knop Refresh te klikken. De MAPI-Key is uniek voor elke gebruiker en mag niet met anderen worden gedeeld. Met de knop Copy kunt u deze kopiëren.
Maak verbinding met de API.
De API is verbonden wanneer het tabblad verandert naar "Disconnect".
Open de IDEA to MIDAS CIVIL NX Integration Tool vanaf het Bureaublad en plak de gekopieerde Base URL en MAPI Key uit uw geopende MIDAS CIVIL NX-project (1). Klik vervolgens op Validate (2) en maak verbinding met Civil NX (3). Start daarna Checkbot (4).
Selecteer het pad naar het actieve MIDAS CIVIL NX-bestand en open het. Zowel .mcb- als .mcbz-bestandsformaten kunnen worden gekozen.
Maak het nieuwe project aan in Checkbot.
De Checkbot-map wordt aangemaakt in dezelfde map als het MIDAS CIVIL NX-project.
Daarna wordt een nieuw project geopend. Checkbot is verbonden met Civil NX (zie de rechterbenedenhoek).
Importeren naar Checkbot
Voer eerst de lineaire analyse in Civil NX uit om de interne krachten te verkrijgen.
Na de analyse en het opslaan kunt u het volledige model importeren. Selecteer hiervoor alle elementen.
Klik op het tabblad Connections Import.

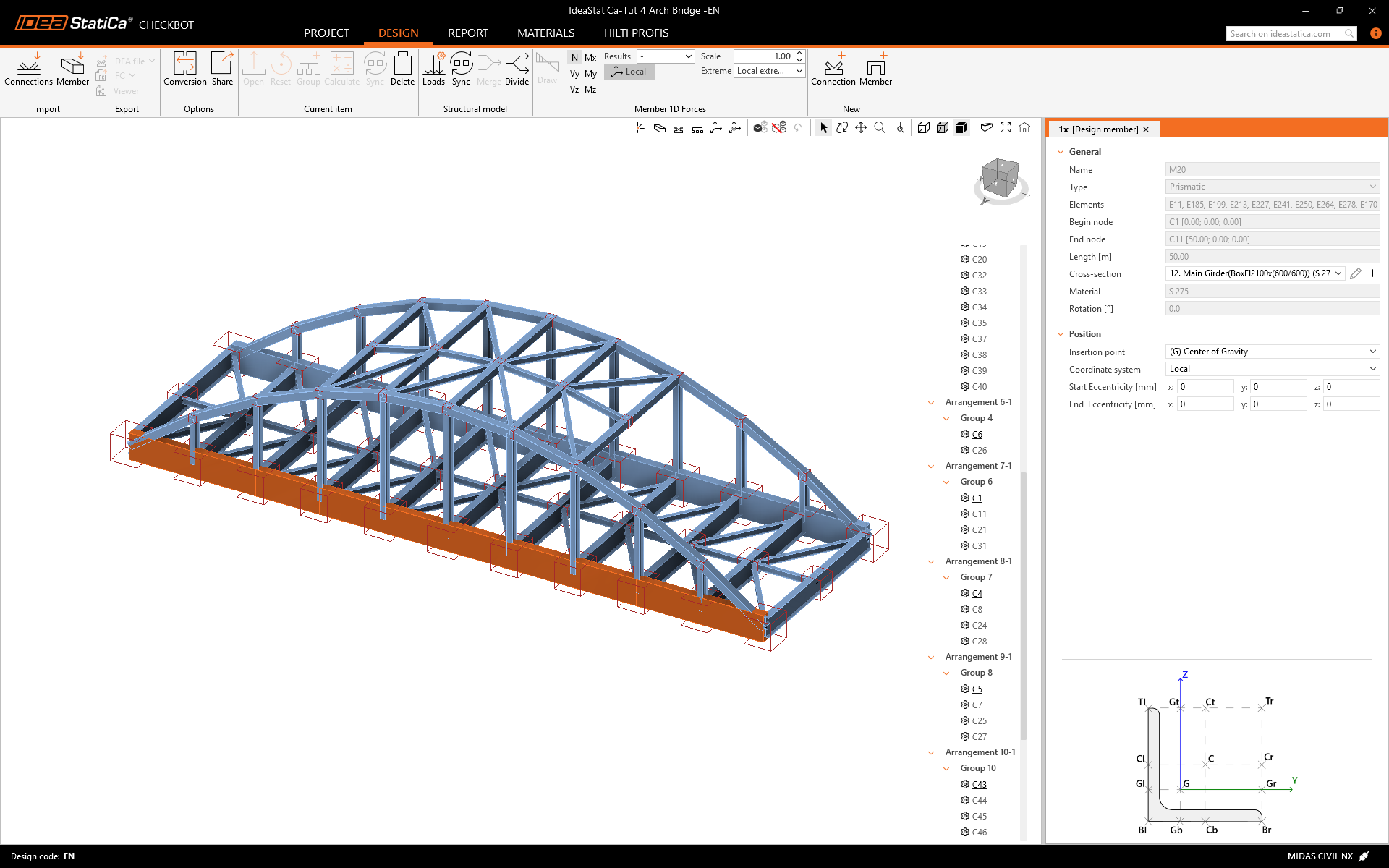

De volledige constructie is geïmporteerd.
Verbindingen met dezelfde typologie worden automatisch in groepen gesorteerd. Dit maakt bulkontwerp mogelijk: alleen de referentieverbinding (onderstreept in de verbindingsboom) kan worden bewerkt en hetzelfde ontwerp wordt toegepast op alle overige verbindingen in dezelfde groep.
Als alternatief kunnen de verbindingen één voor één worden geïmporteerd door slechts één of meer verbindingen te selecteren.

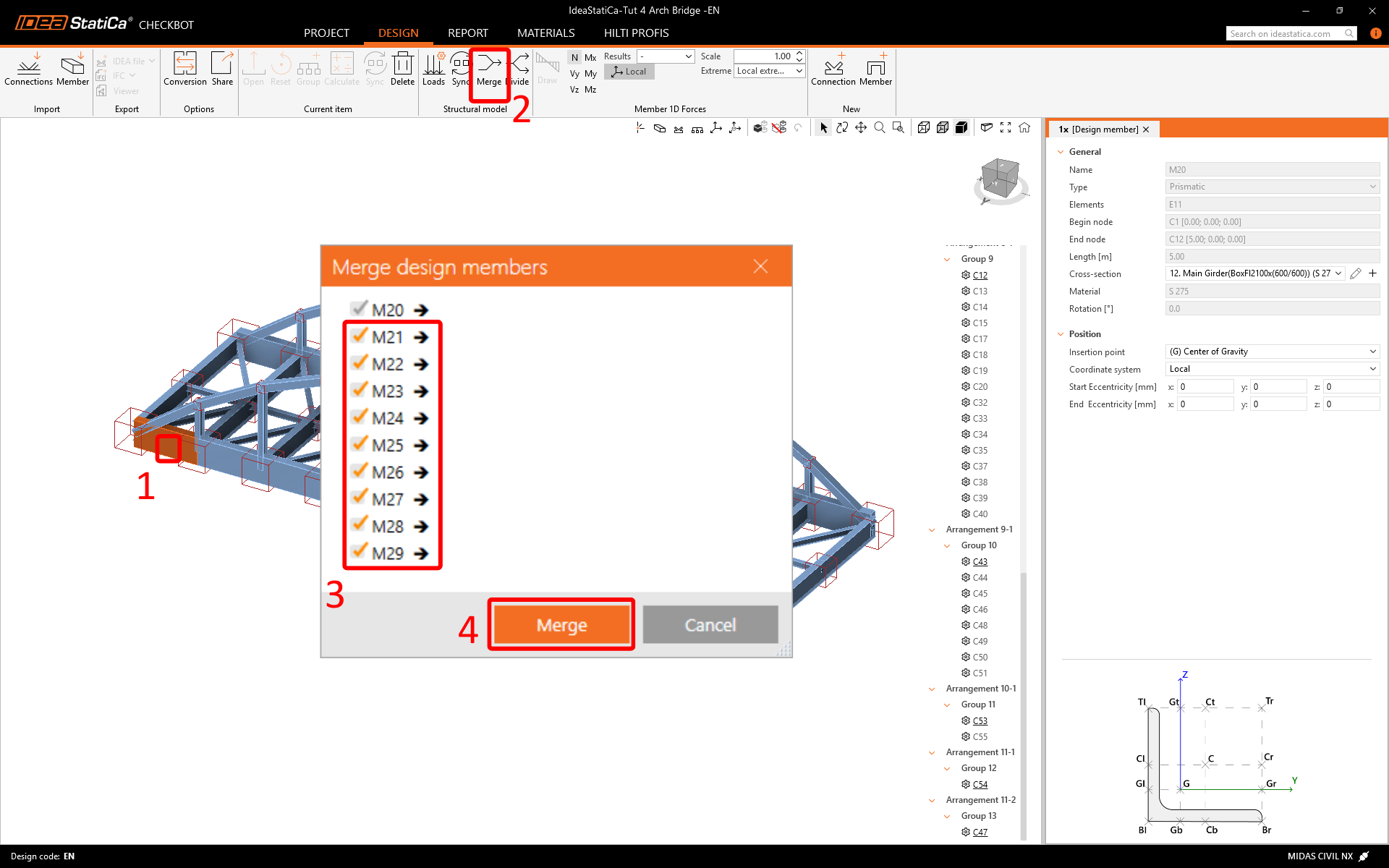

We zien dat de hoofdliggers als verschillende afzonderlijke staven zijn geïmporteerd, dus moeten we deze samenvoegen. Selecteer de eerste staaf, klik op Merge, markeer alle andere staven van de hoofdligger en bevestig. Herhaal dit voor de tweede.
Voor meer informatie over de workflow in Checkbot, zie het artikel Checkbot – bulk BIM-workflows.
Zie ook de bekende beperkingen van de BIM-koppeling van MIDAS naar Checkbot.
Ontwerp en normtoetsing van verbindingen

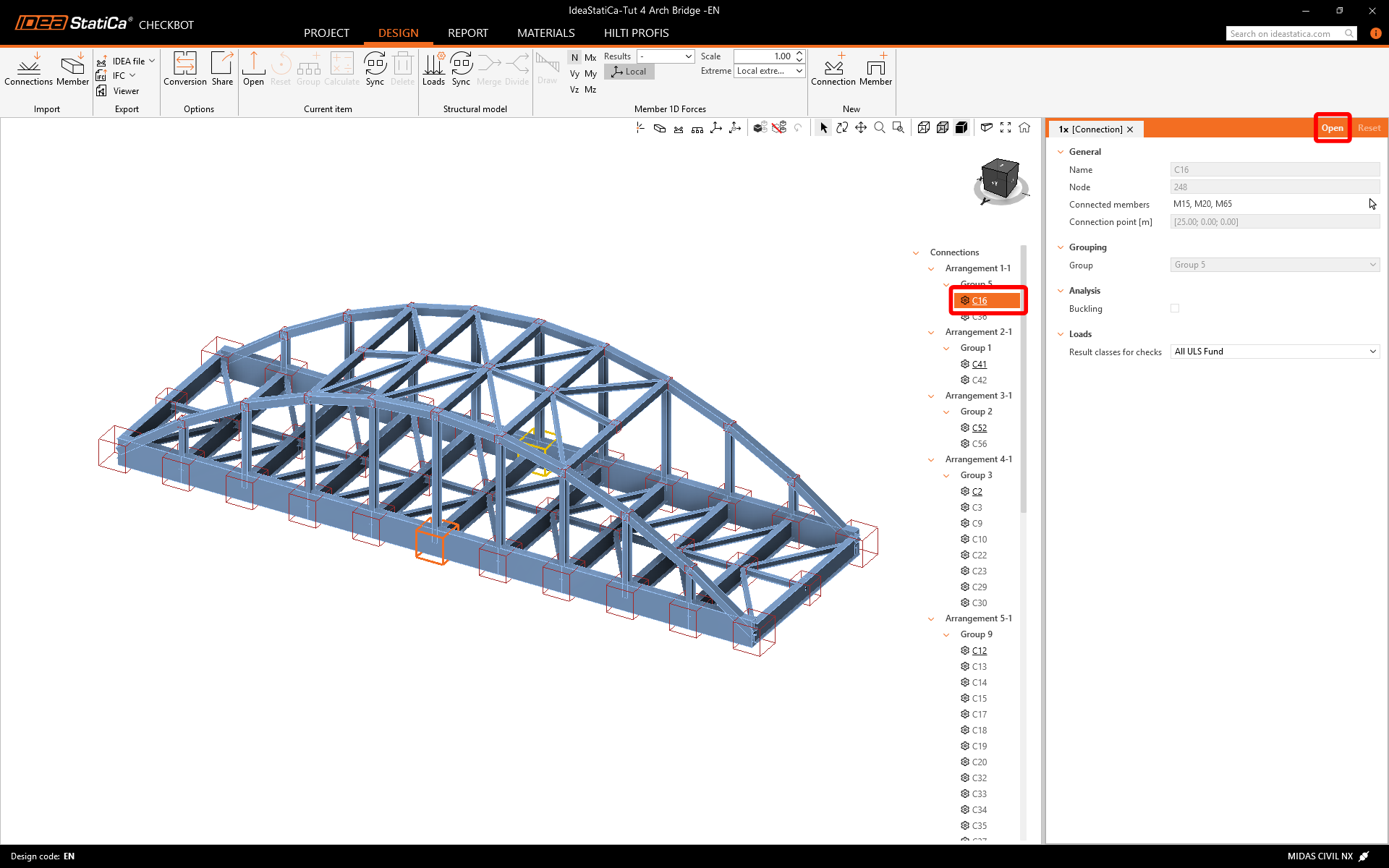

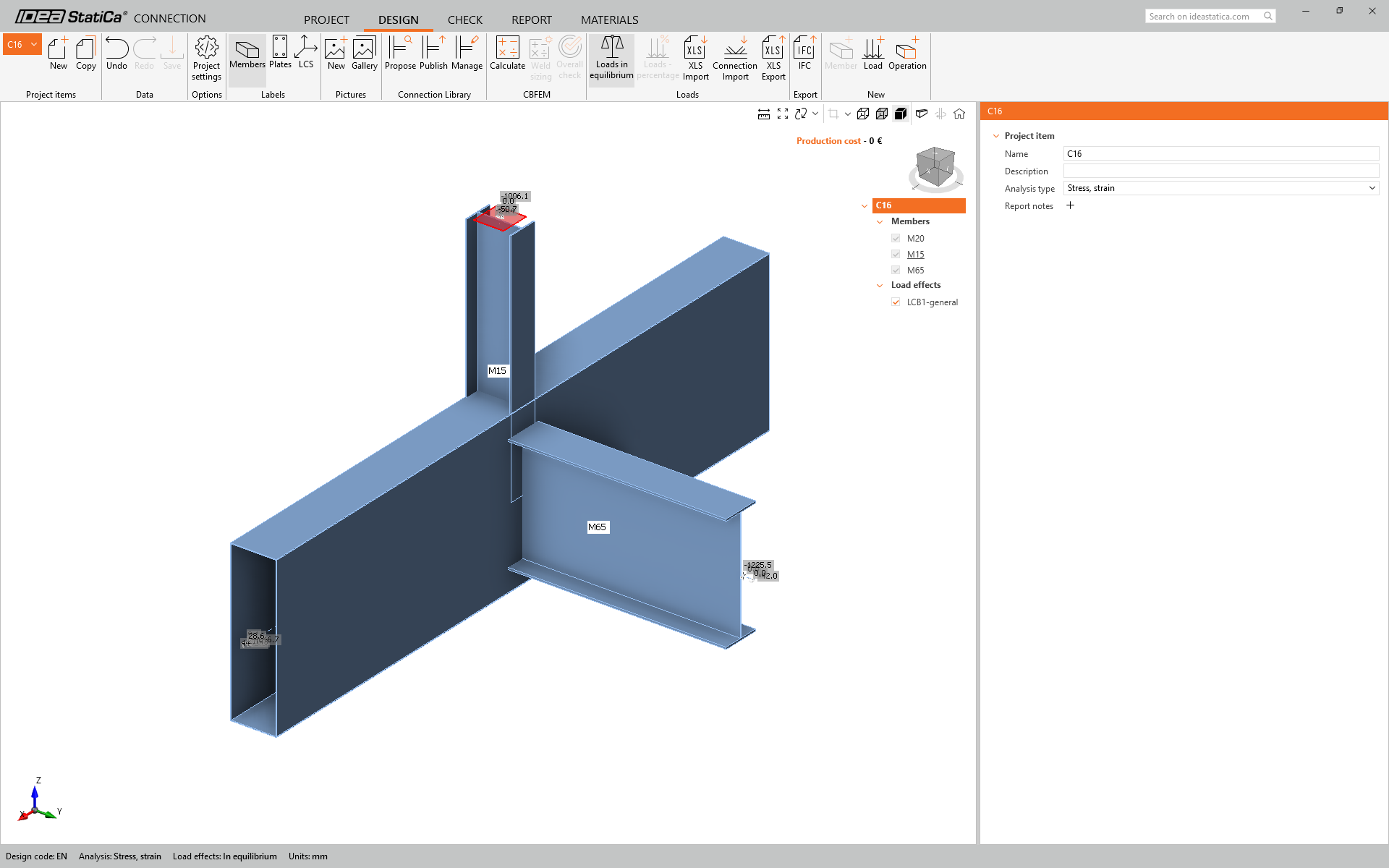

Selecteer in de lijst met projectitems de referentieknoop van de groep die u wilt ontwerpen. U kunt nu met de rechtermuisknop klikken en Open selecteren of op de lintopdracht Open klikken. De geselecteerde verbinding wordt geopend in de IDEA StatiCa Connection applicatie.

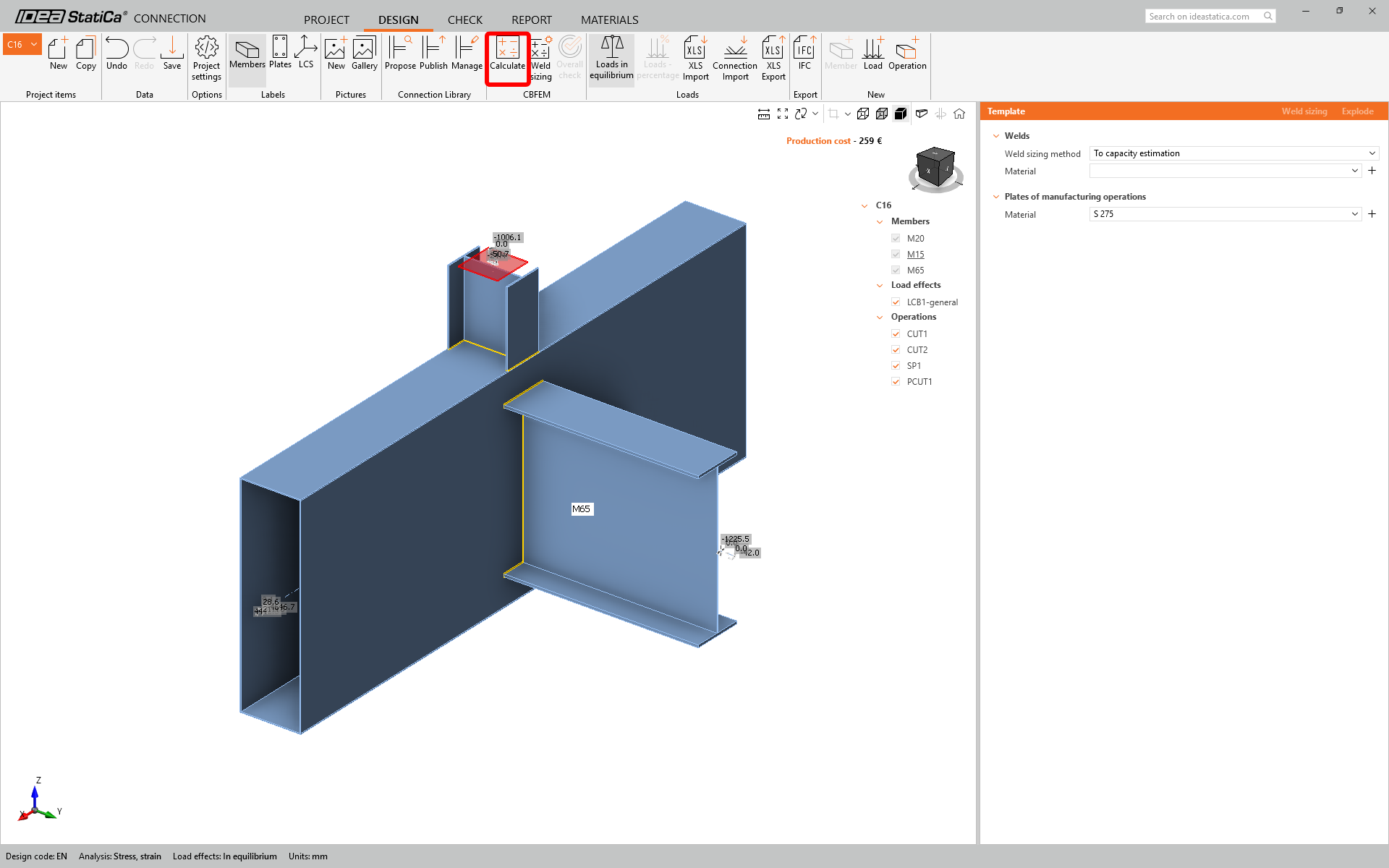

Ontwerp nu de verbinding en voer de analyse uit.

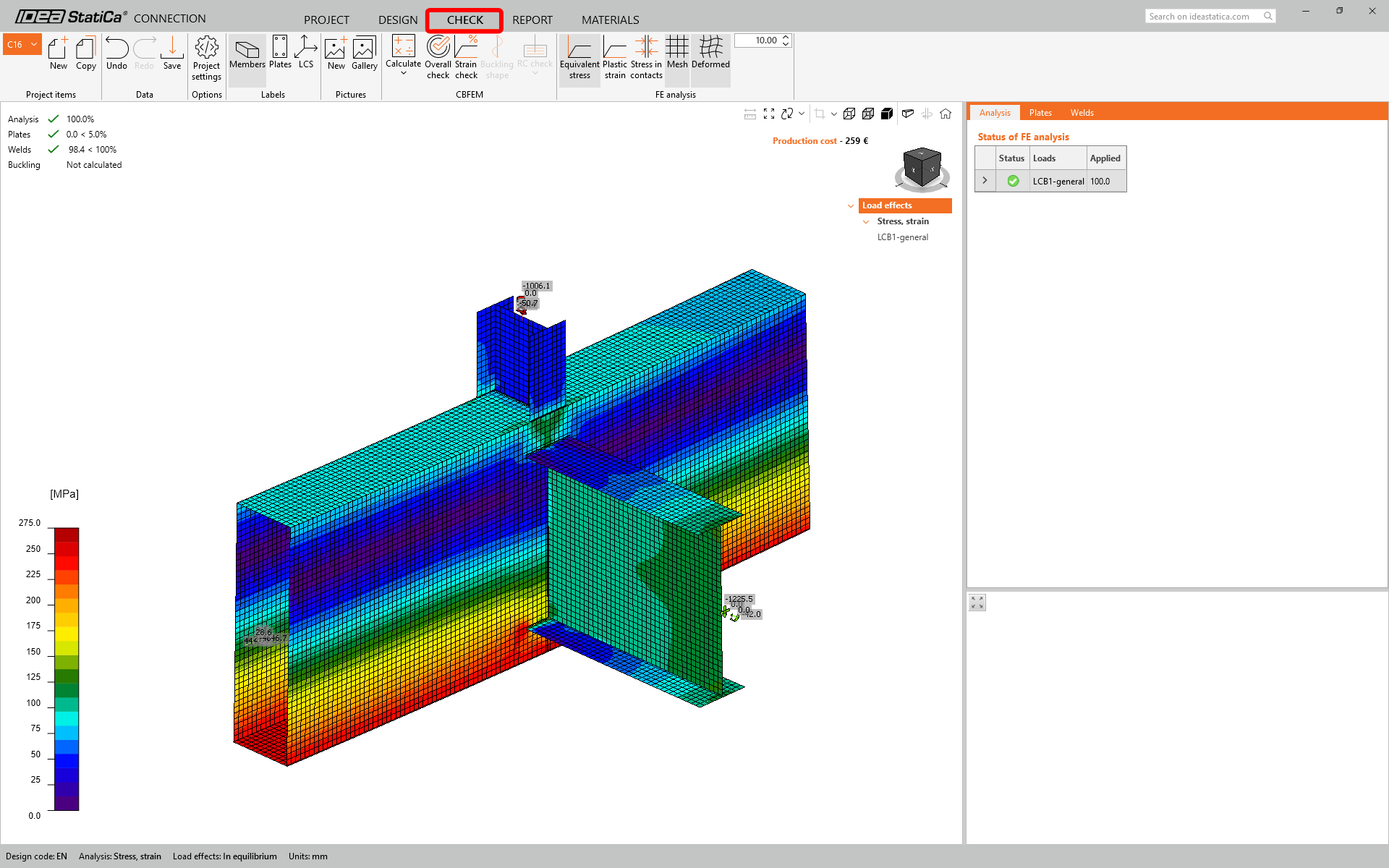

U kunt naar het Check tabblad gaan om de resultaten te bekijken.
Zodra de normtoetsing is voltooid, slaat u deze verbinding op en schakelt u terug naar het Checkbot-venster (u kunt het Connection-venster open laten staan).

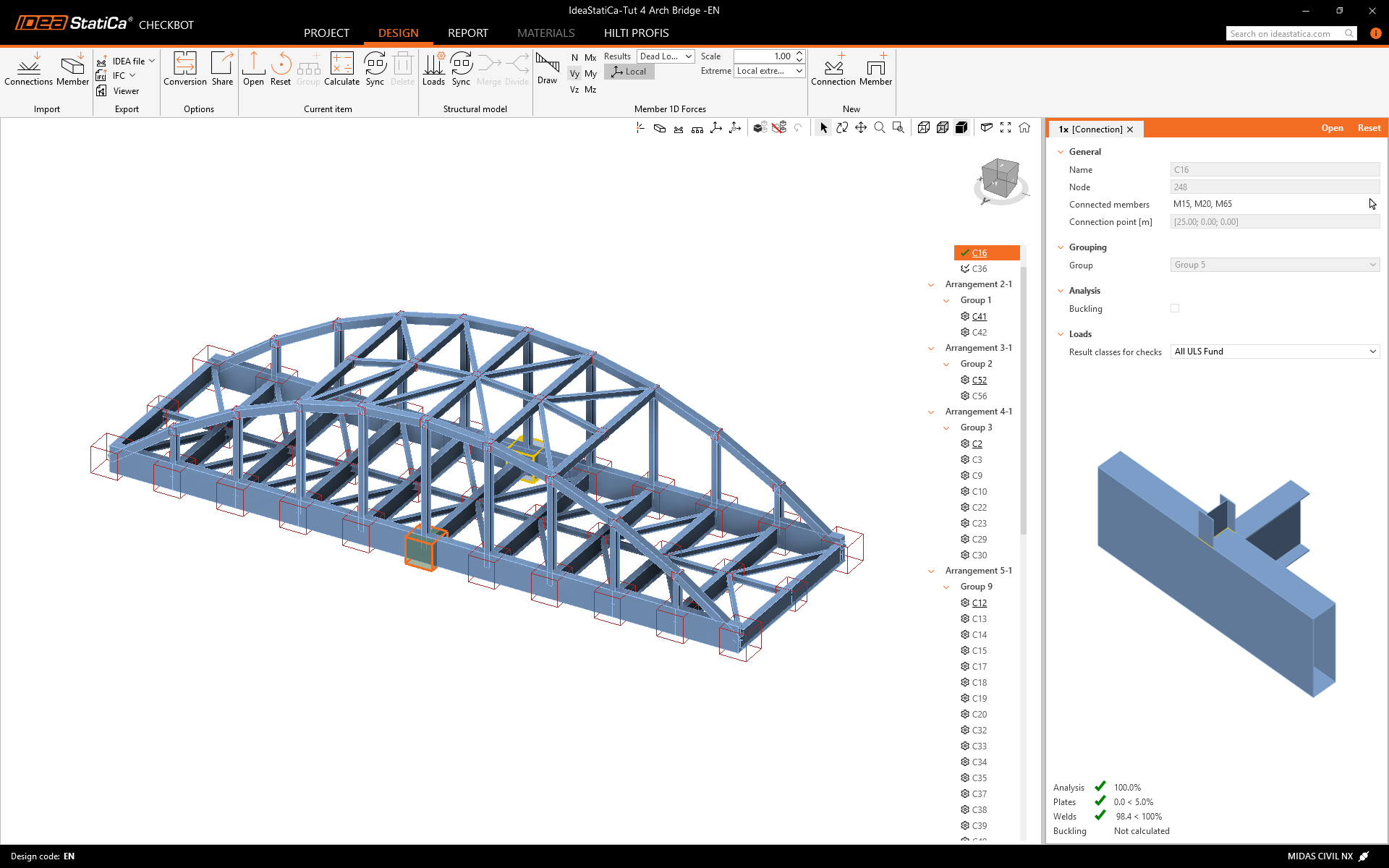

In Checkbot ziet u een groen vinkje naast de verbinding en het knooppuntvak groen gekleurd. Dit betekent dat de verbinding alle normtoetsingen heeft doorstaan. In het Connection-paneel kunt u ook een weergave van de verbinding en een samenvatting van de resultaten van de normtoetsing zien.
U hebt nu MIDAS CIVIL NX succesvol gekoppeld aan IDEA StatiCa Connection via Checkbot.
Belangrijke opmerking
Civil NX staat nog steeds de export naar IDEA StatiCa BIM toe voor de gedetailleerde toetsing van de betonnen doorsneden.
BIM-koppeling midas Civil en IDEA StatiCa - Gedetailleerde toetsing van de betonnen doorsneden
