1 링크를 활성화하는 방법
- 관리자 권한으로 최신 버전의 IDEA StatiCa를 다운로드하여 설치하세요
- 지원되는 버전의 Advance Design을 사용하고 있는지 확인하세요
- 필요한 경우 Microsoft Access Database Engine 2016 x64 버전을 설치하세요

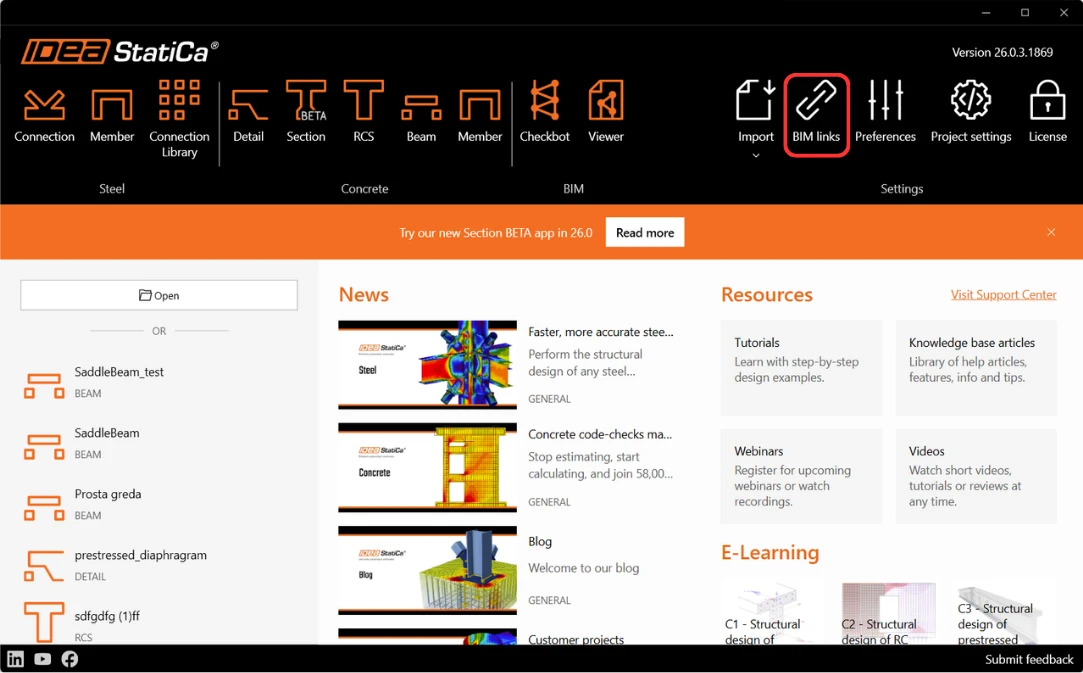

두 프로그램을 모두 설치한 후, IDEA StatiCa를 실행하고 BIM 항목부터 시작하세요. BIM 마법사에서 Activate your BIM Link... 항목을 계속 진행하세요. 진행 중 "Run as administrator" 알림이 나타납니다. Yes 버튼을 눌러 확인해 주세요.

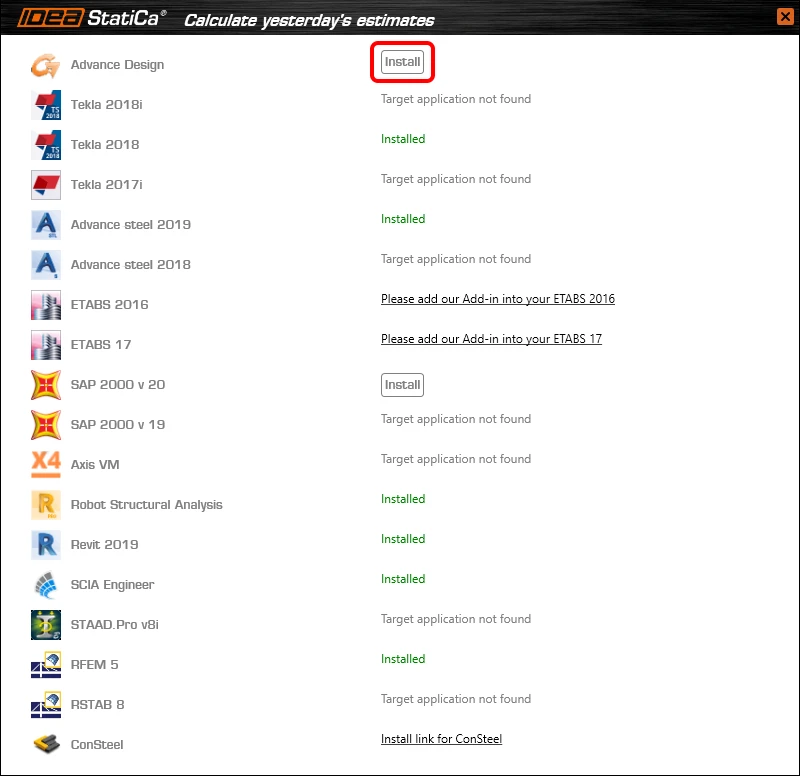

Advance design을 선택하고 Install 버튼을 클릭하세요. 통합 프로세스가 시작됩니다.
2 링크를 사용하는 방법

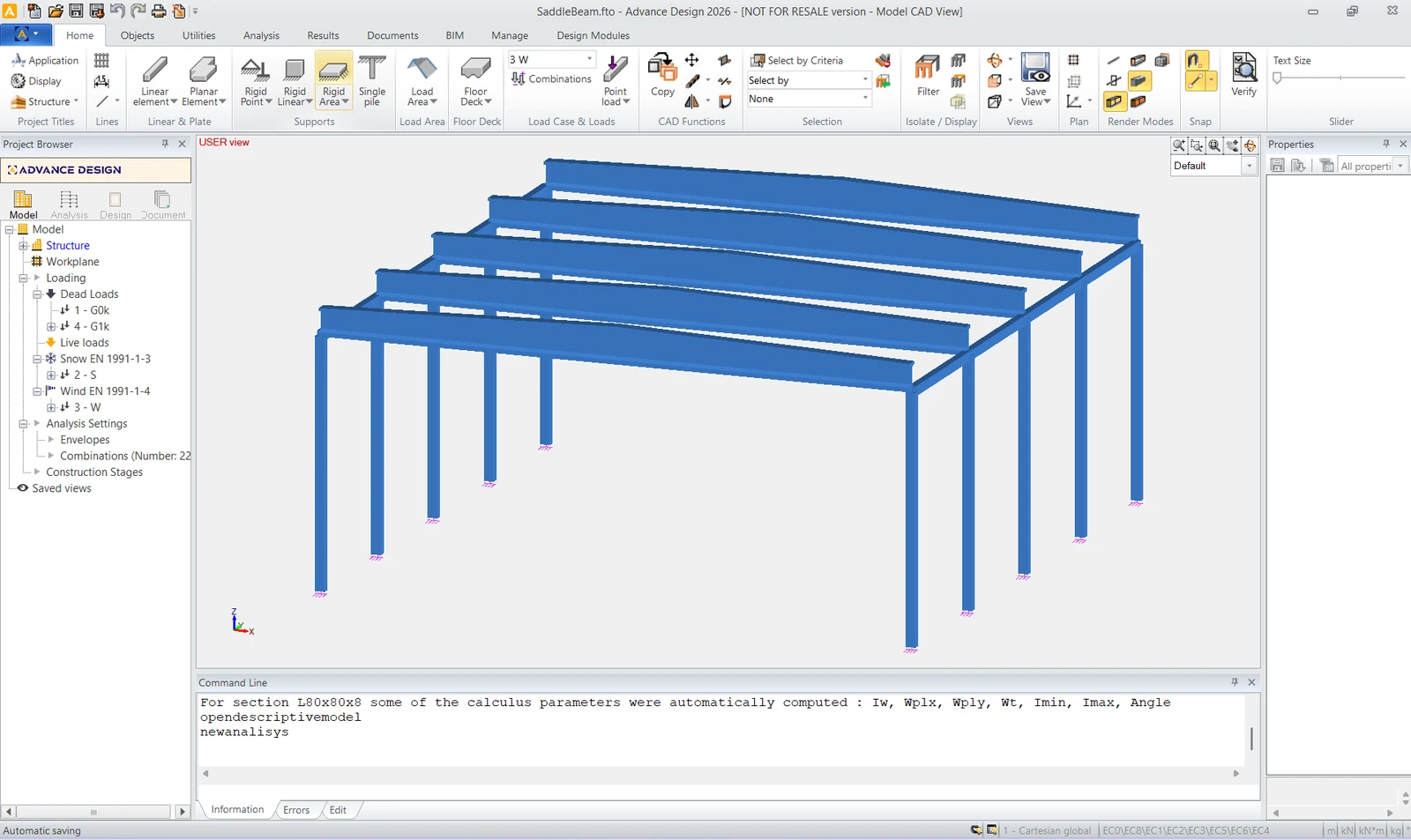

Advance Design에서 첨부된 프로젝트를 여세요.

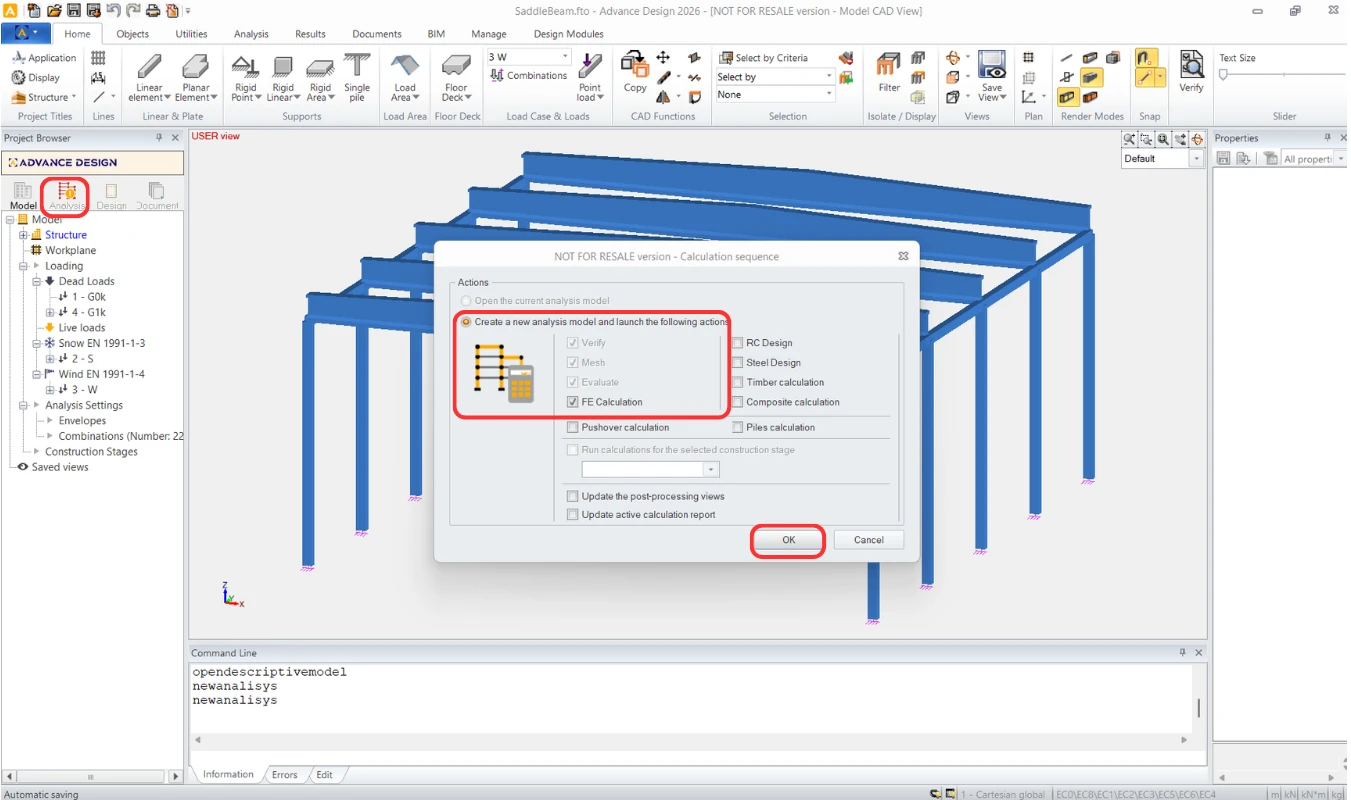

FEM 해석을 실행하세요.

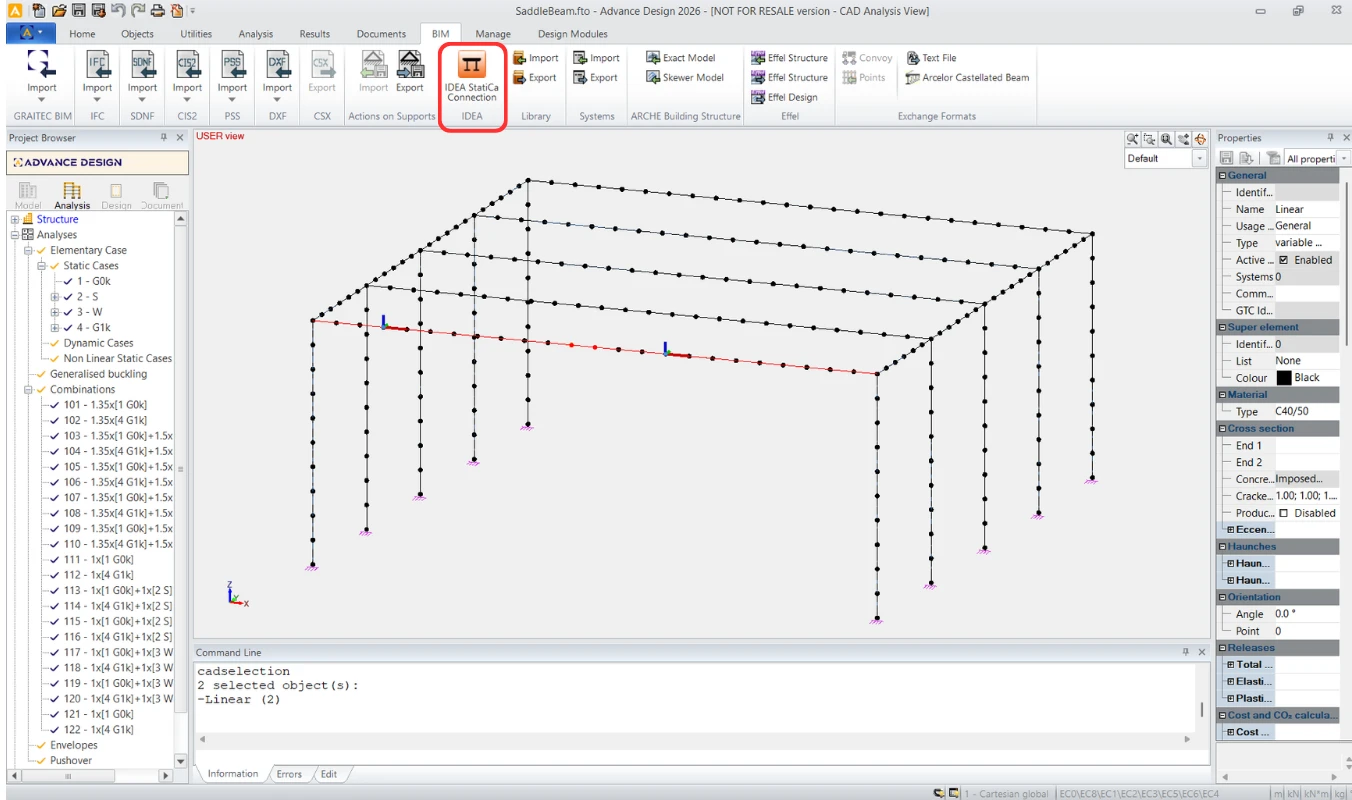

결과가 나타나면 첫 번째 행에서 두 부재로 이루어진 빔을 선택하고 상단 리본 메뉴의 ADC 명령으로 내보내세요.

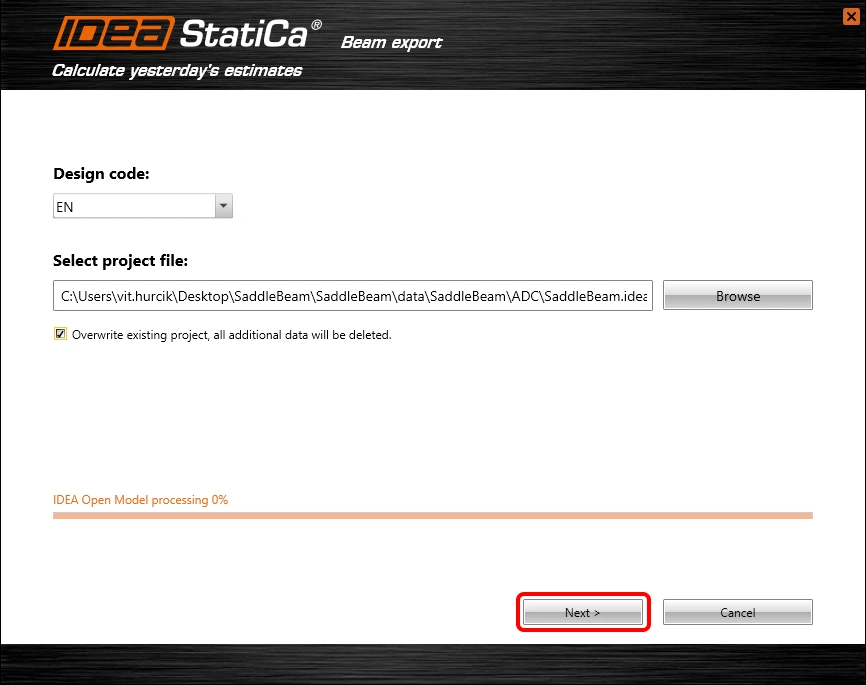

가져오기 마법사가 자동으로 나타납니다. Next로 계속 진행하세요.

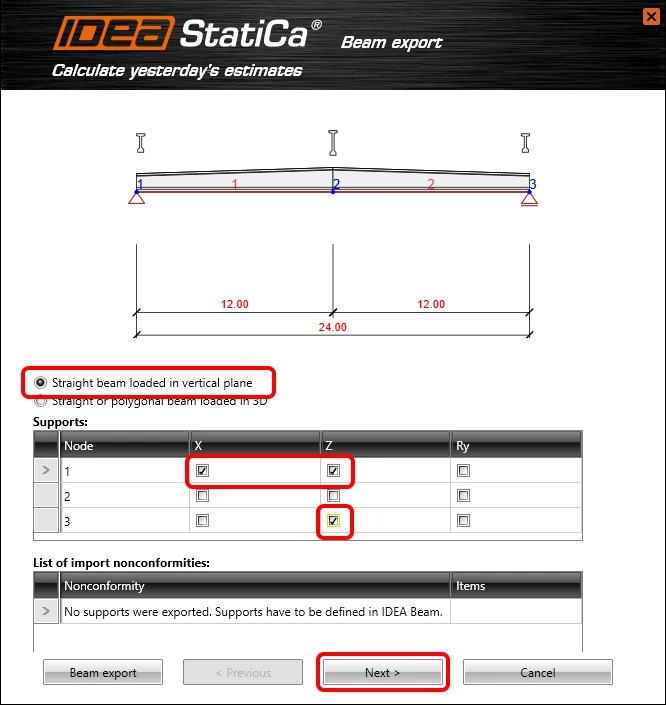

아래 그림에 따라 지점의 정의를 계속 진행합니다.

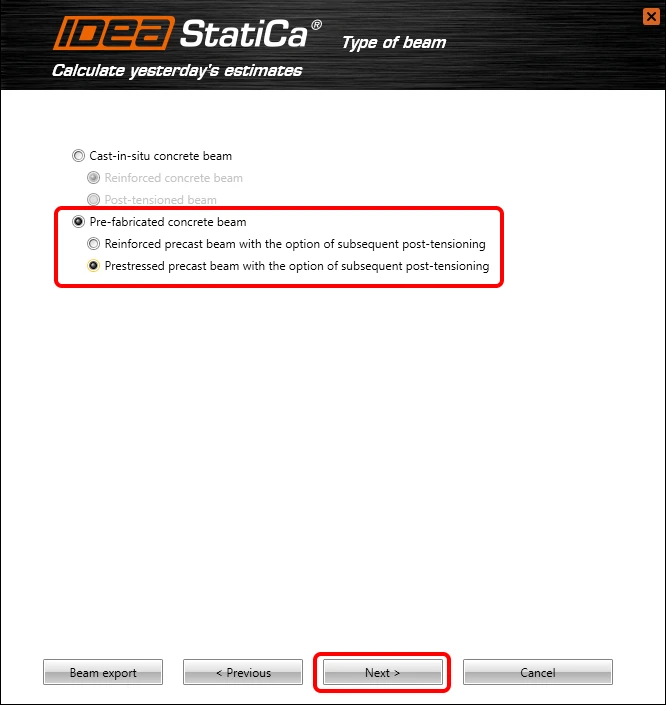

빔의 종류를 후장 긴장이 적용되는 선장력식 프리캐스트 콘크리트 빔으로 변경합니다.

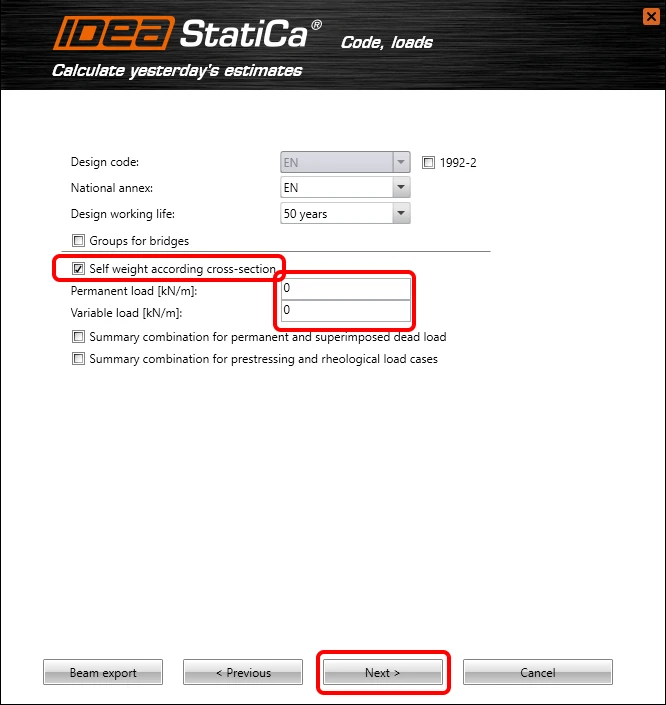

하중 정의를 계속 진행하겠습니다.

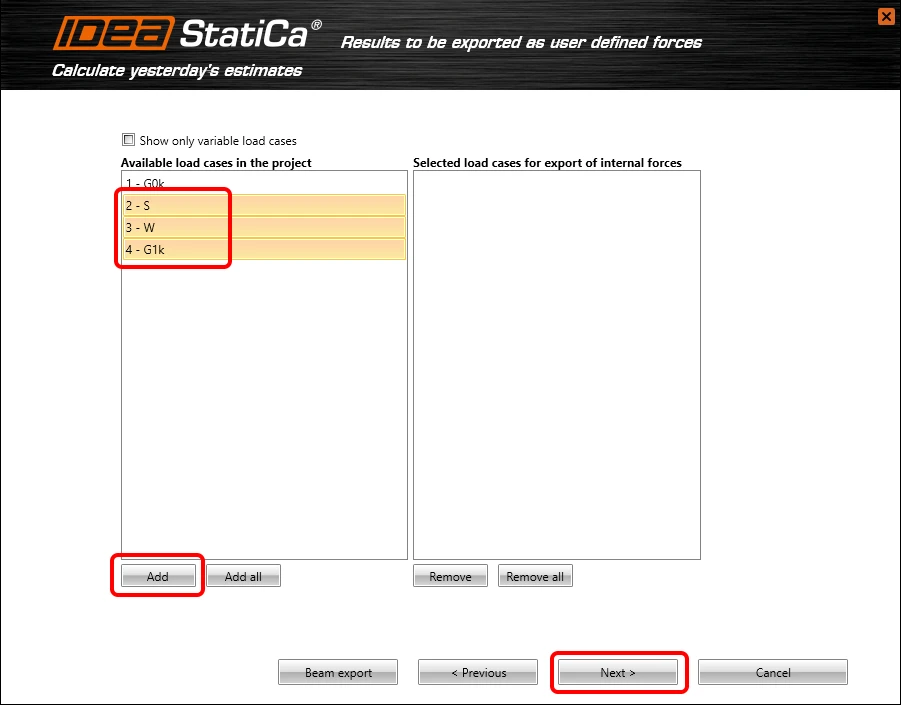

Advance design에서 IDEA StatiCa 빔 모듈로 어떤 결과를 가져올지 선택해야 합니다. 아래 그림을 따라 진행하세요.

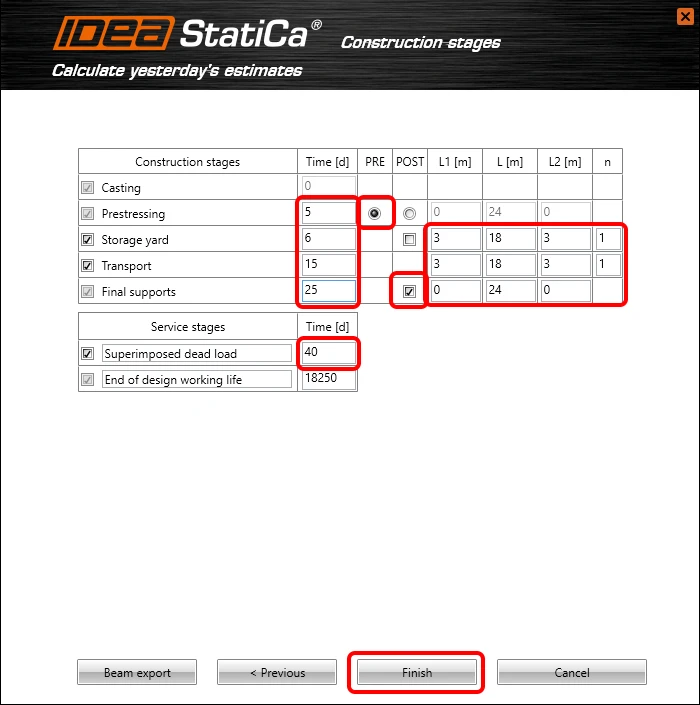

시공 단계의 올바른 정의에 주의를 기울여야 합니다. 아래 그림에 따라 속성을 설정하세요.
3 설계
자동 데이터 전송이 완료되고 생성된 프로젝트와 함께 IDEA StatiCa 빔 모듈이 실행됩니다.

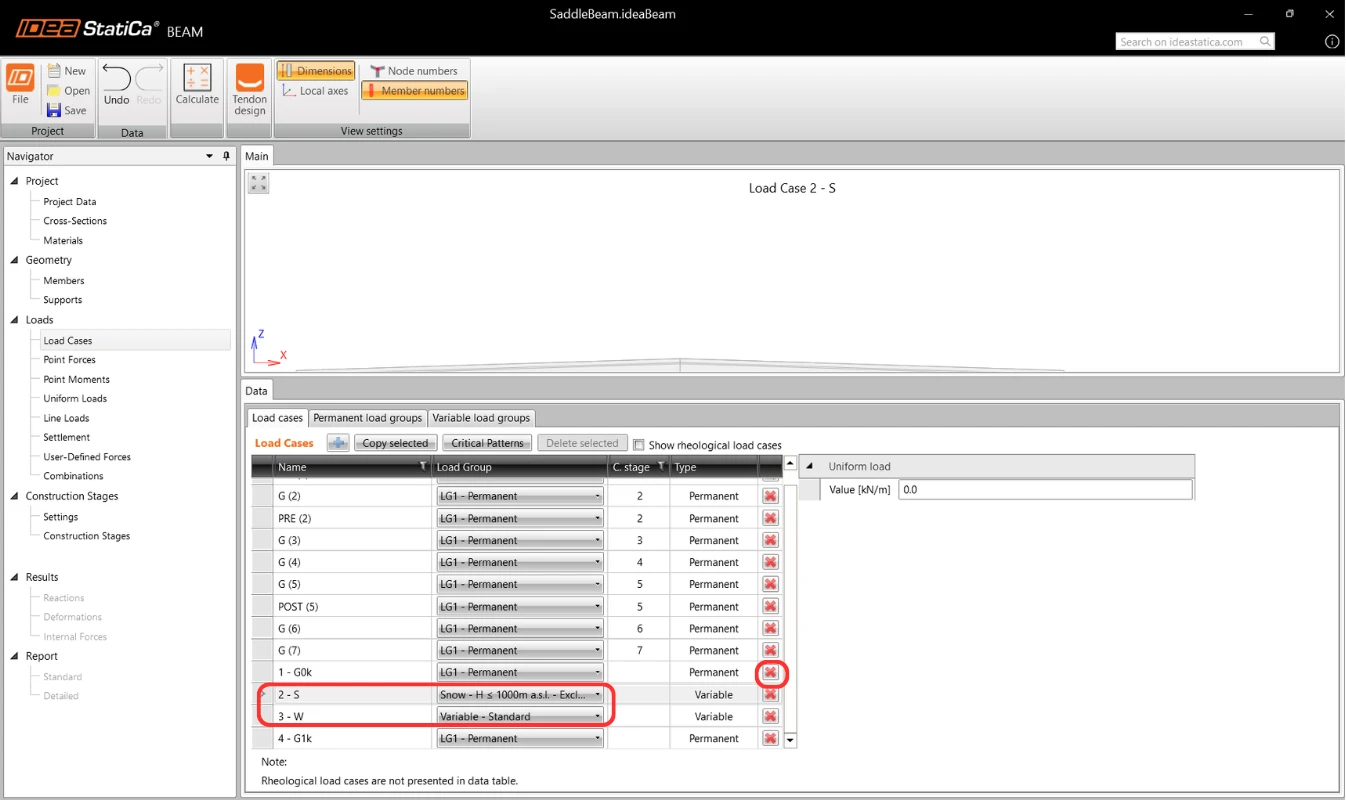

첫 번째 단계에서는 가져온 하중 케이스의 속성을 변경해야 합니다. 또한 G0k가 가져와졌다면 삭제하세요. 이는 IDEA StatiCa에서 계산되는 자중(SW)에 포함되어 있습니다.

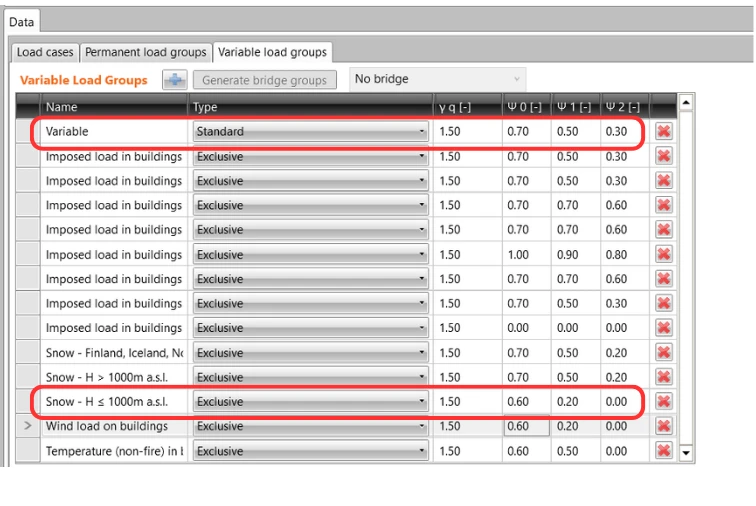

할당한 변동 하중 그룹의 매개변수가 다르면 변경하겠습니다.

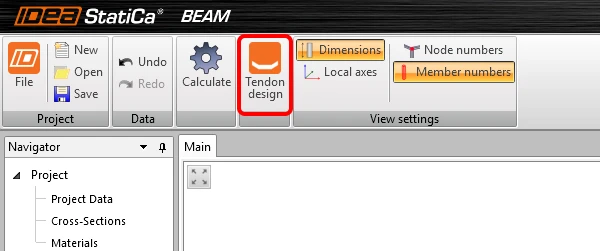

상단 리본 메뉴의 명령을 통해 Tendon designer로 진행할 수 있습니다.

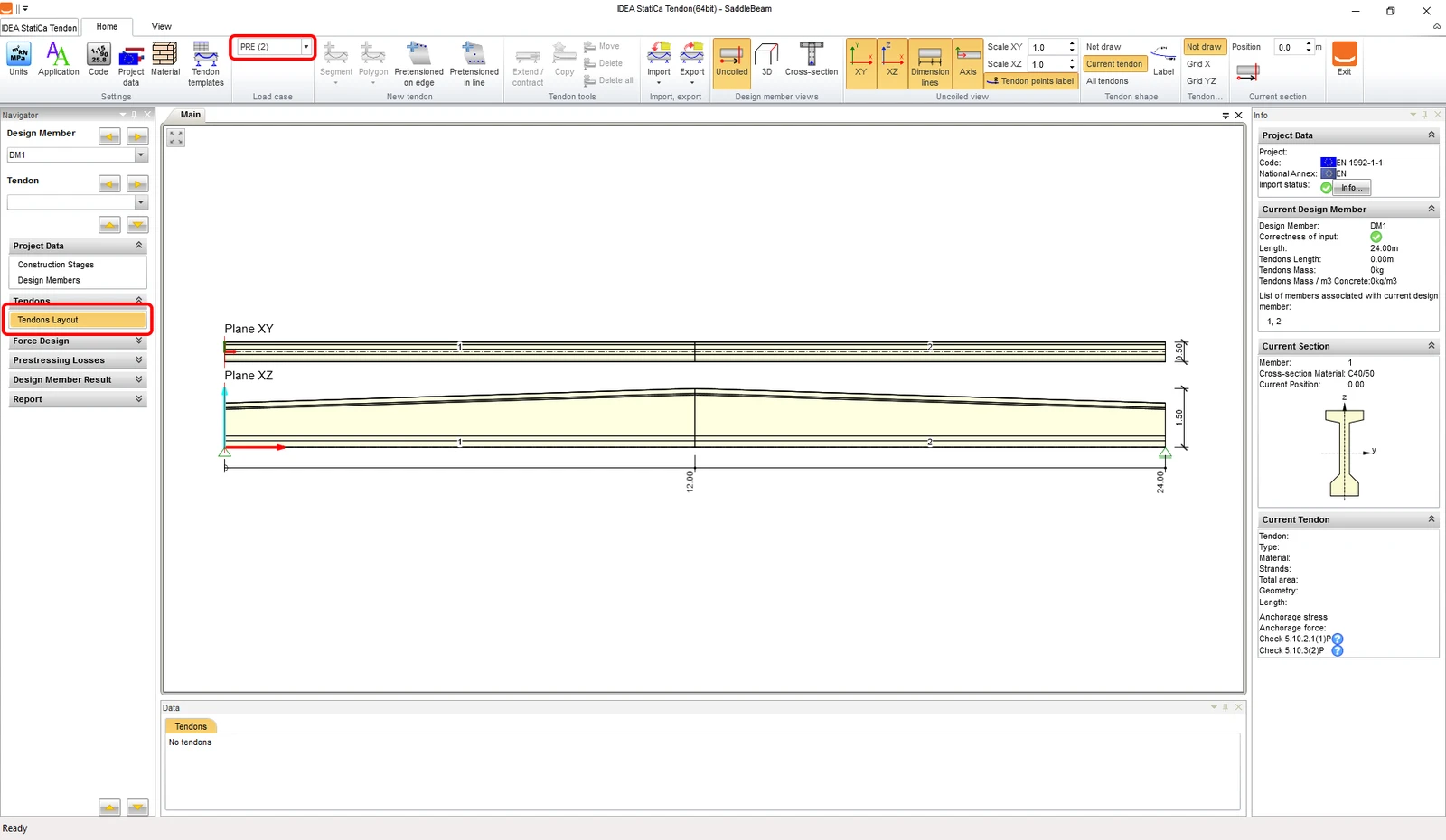

Tendons Layout을 선택하고 텐던 정의를 시작하겠습니다. 어떤 하중 케이스에 텐던을 정의하는지 주의해야 합니다.

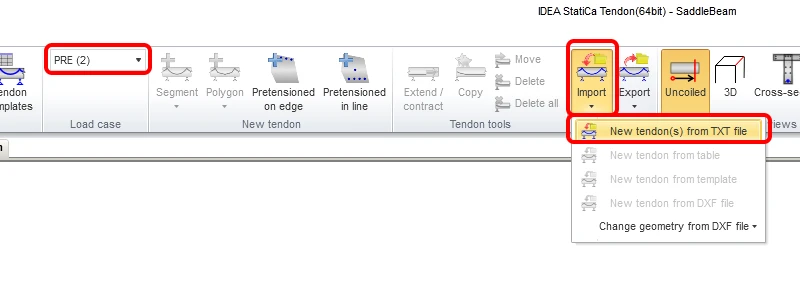

이제 TXT 파일에서 텐던을 가져올 수 있습니다.

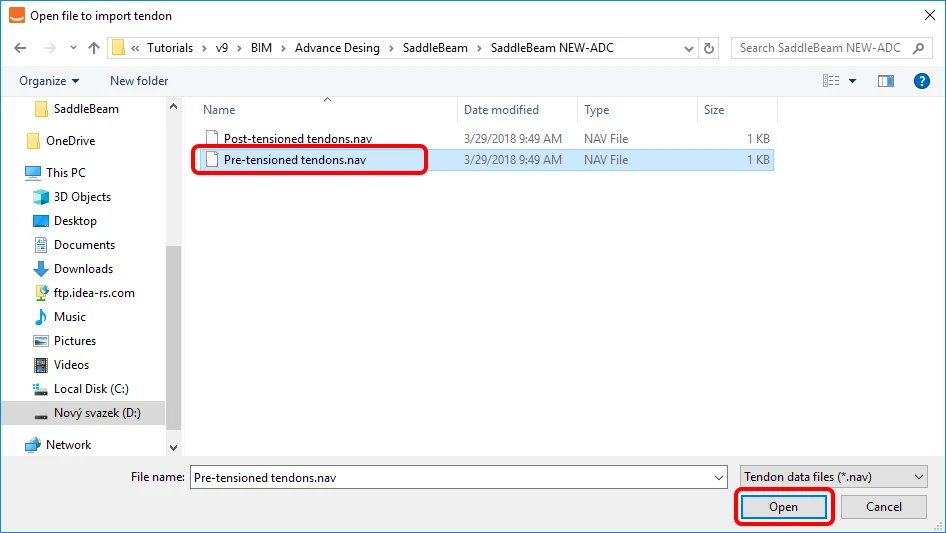

Pre-tensioned tendons.nav 템플릿을 가져오세요. 튜토리얼 웹페이지의 소스 파일에서 찾을 수 있습니다.

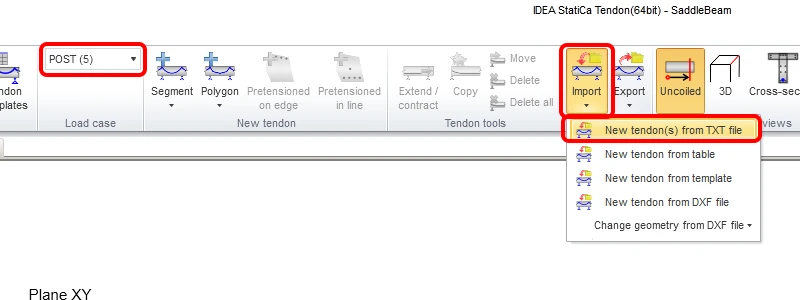

후장 긴장 텐던에 대해서도 동일한 작업을 진행하겠습니다.

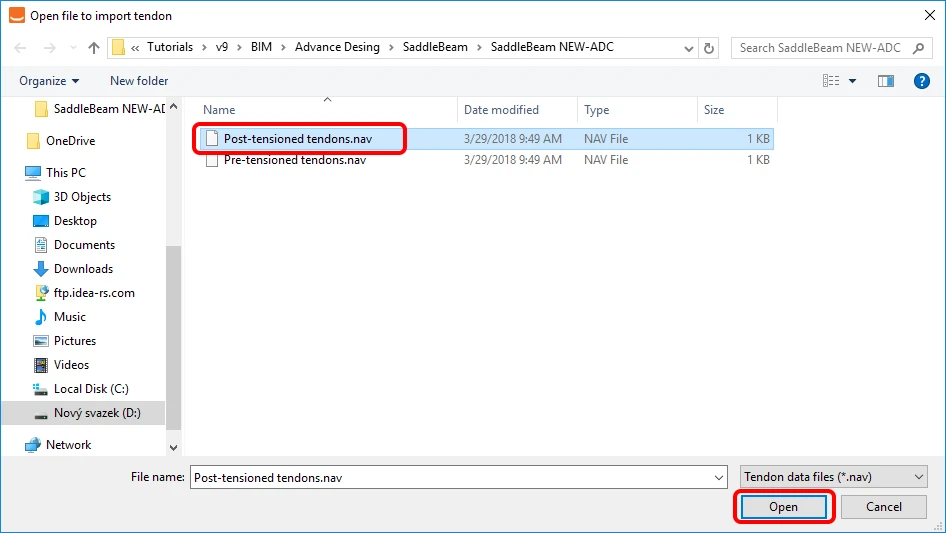

올바른 템플릿은 Post-tensioned tendons.nav입니다.

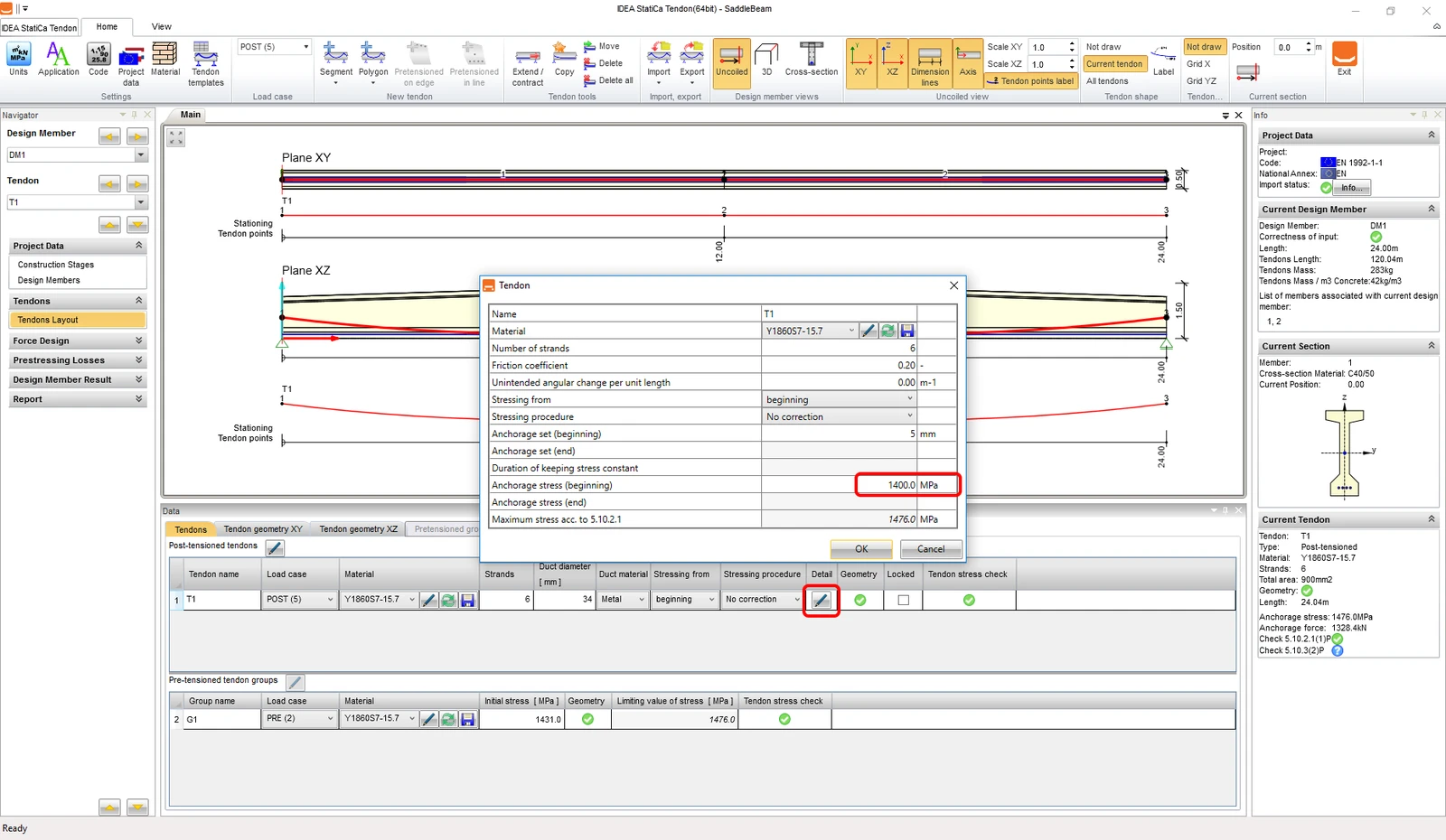

펜 아이콘을 통해 후장 긴장 텐던 그룹 T1의 세부 사항을 조정해야 합니다. 정착 응력을 다르게 설정하겠습니다. 아래 그림을 따라 진행하세요.

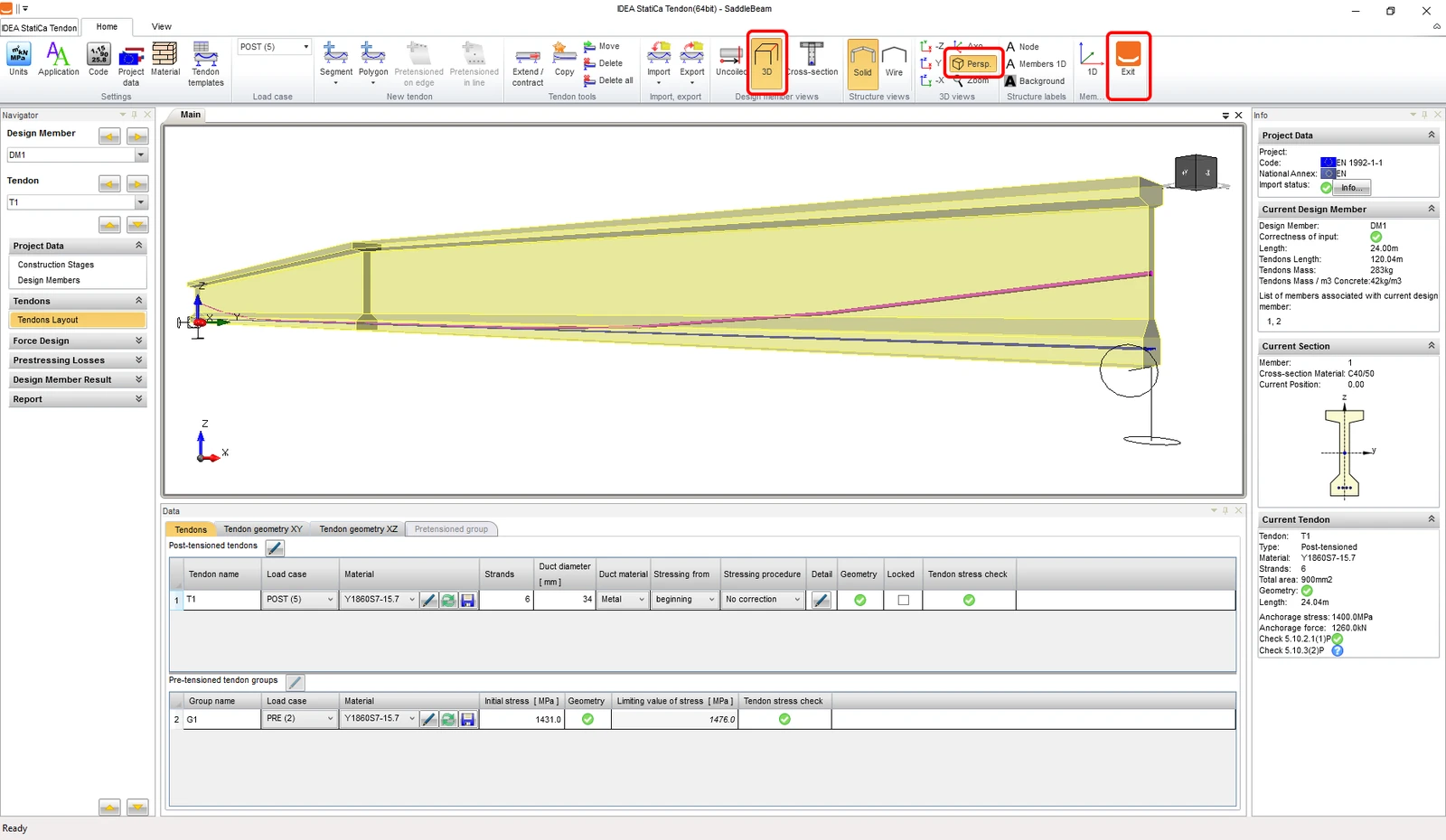

3D 뷰에서 정의된 텐던을 확인할 수 있습니다. 그 후 Tendon designer를 종료하세요.

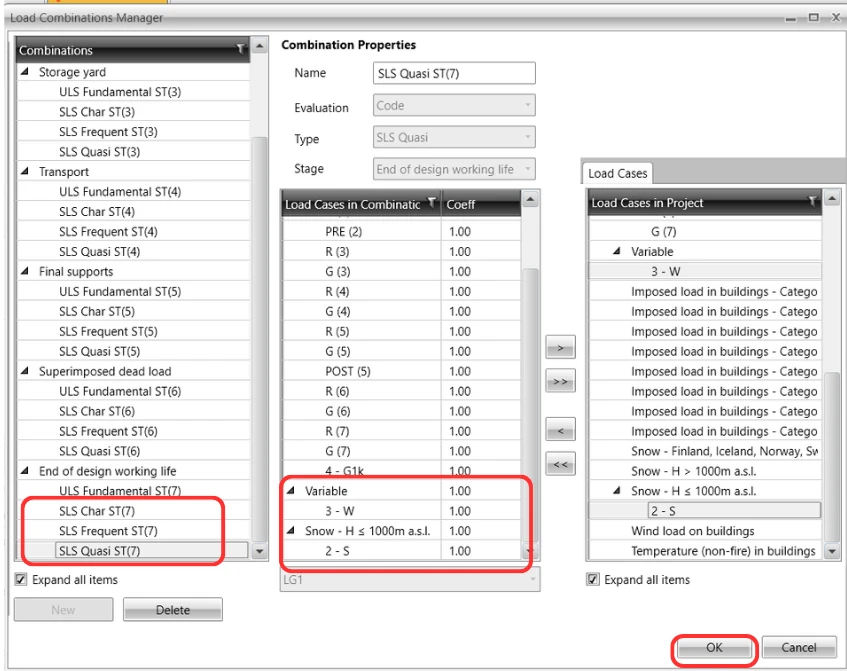

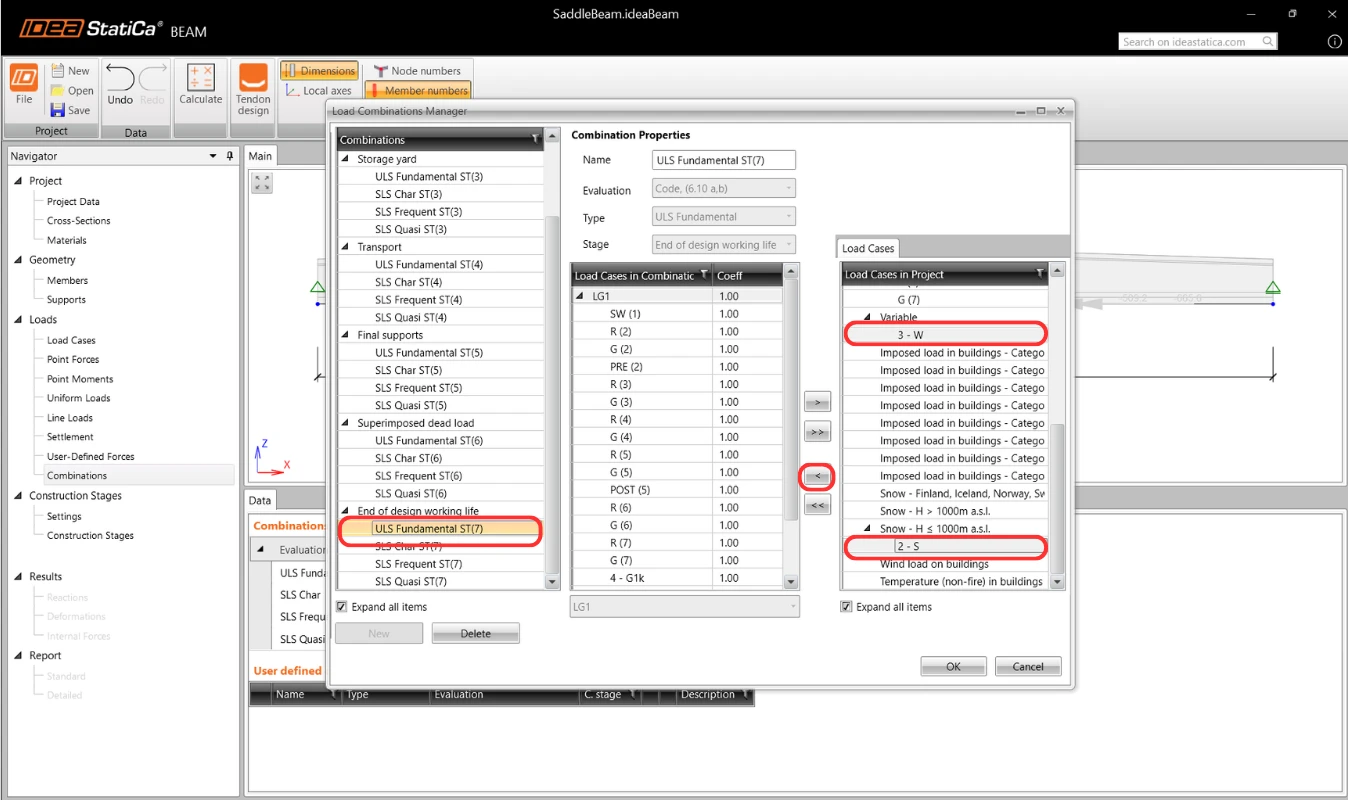

이제 조합의 변경을 진행할 수 있습니다. 설계 사용 수명 종료 시점에 해당하는 모든 조합에 하중 케이스 2-S 및 3-W를 추가해야 합니다.

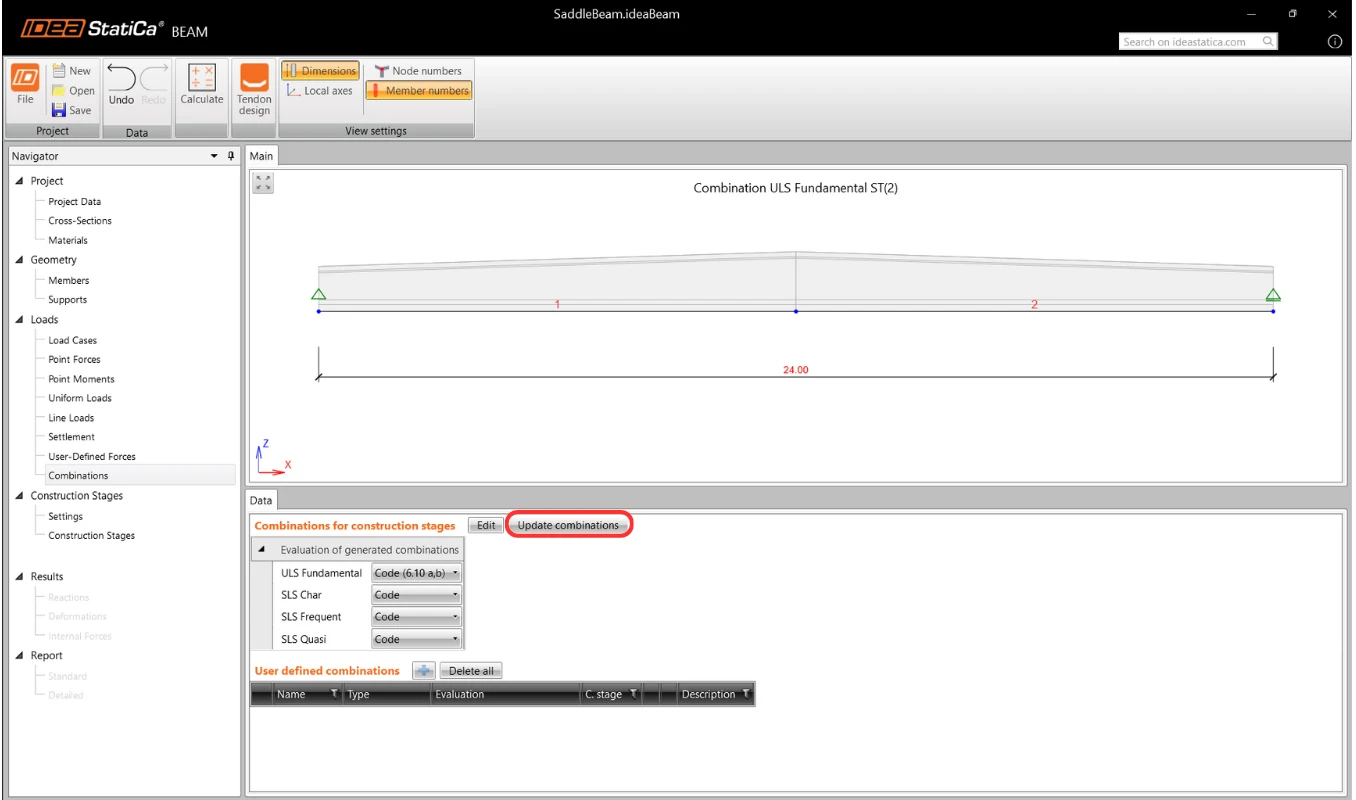

Update Combinations를 클릭하세요.

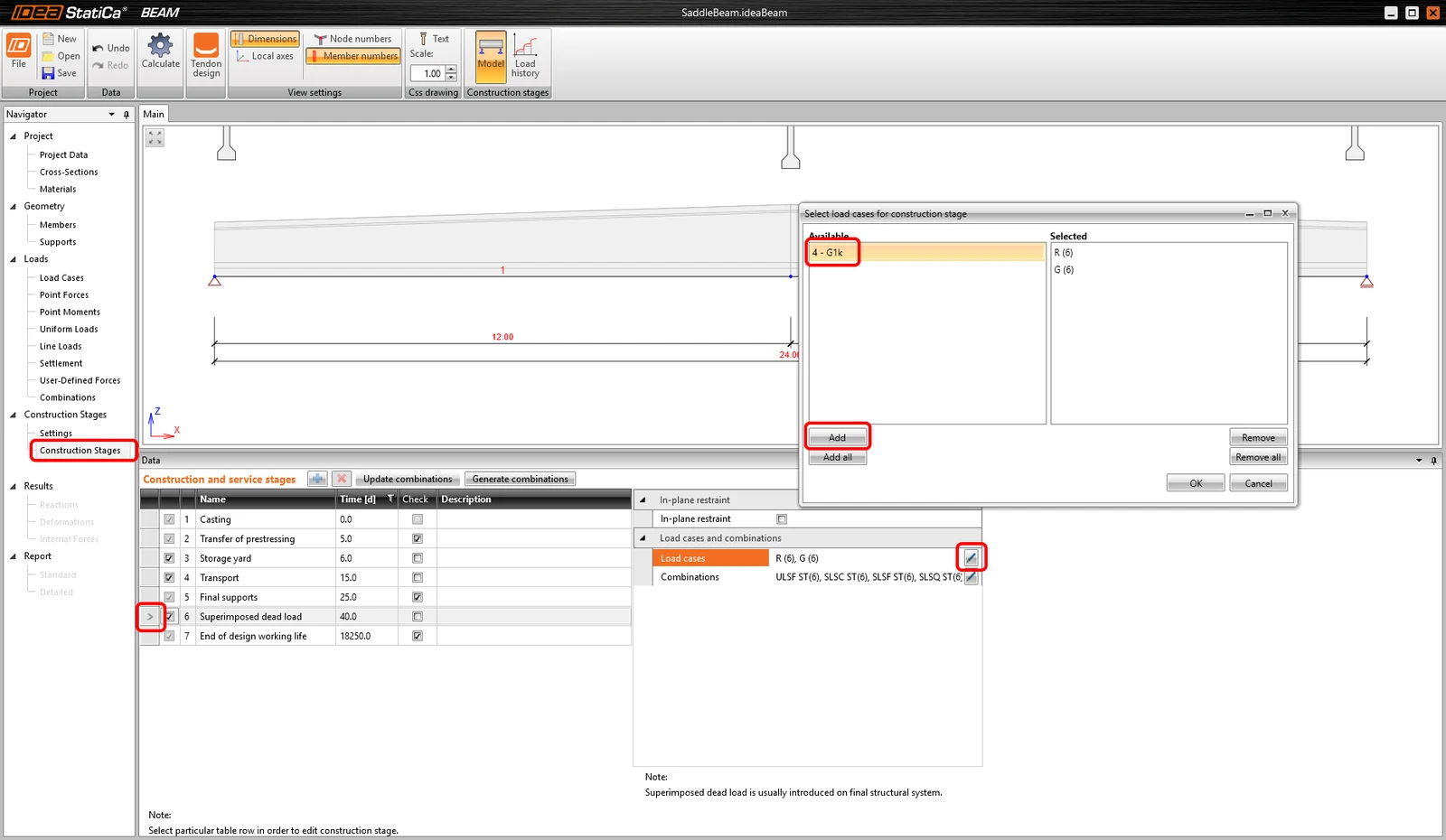

이제 시공 단계를 조정해야 합니다. 가져온 G1k 하중 케이스를 6번째 시공 단계인 추가 고정하중(Superimposed dead load)에 추가하겠습니다.

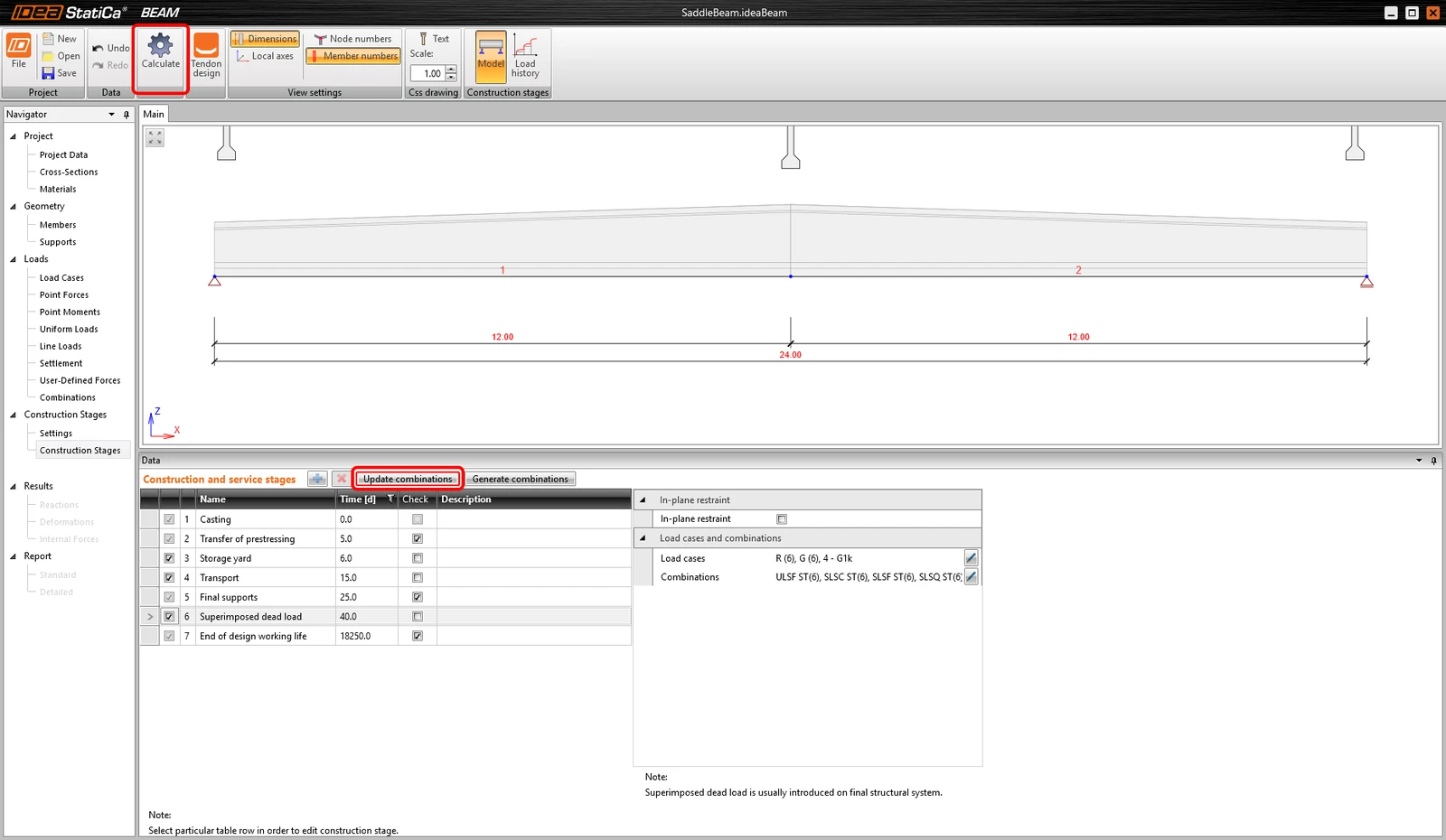

이제 빠른 자동 Update combinations 명령을 사용한 다음, 상단 리본 메뉴에서 프로젝트를 Calculate하세요.

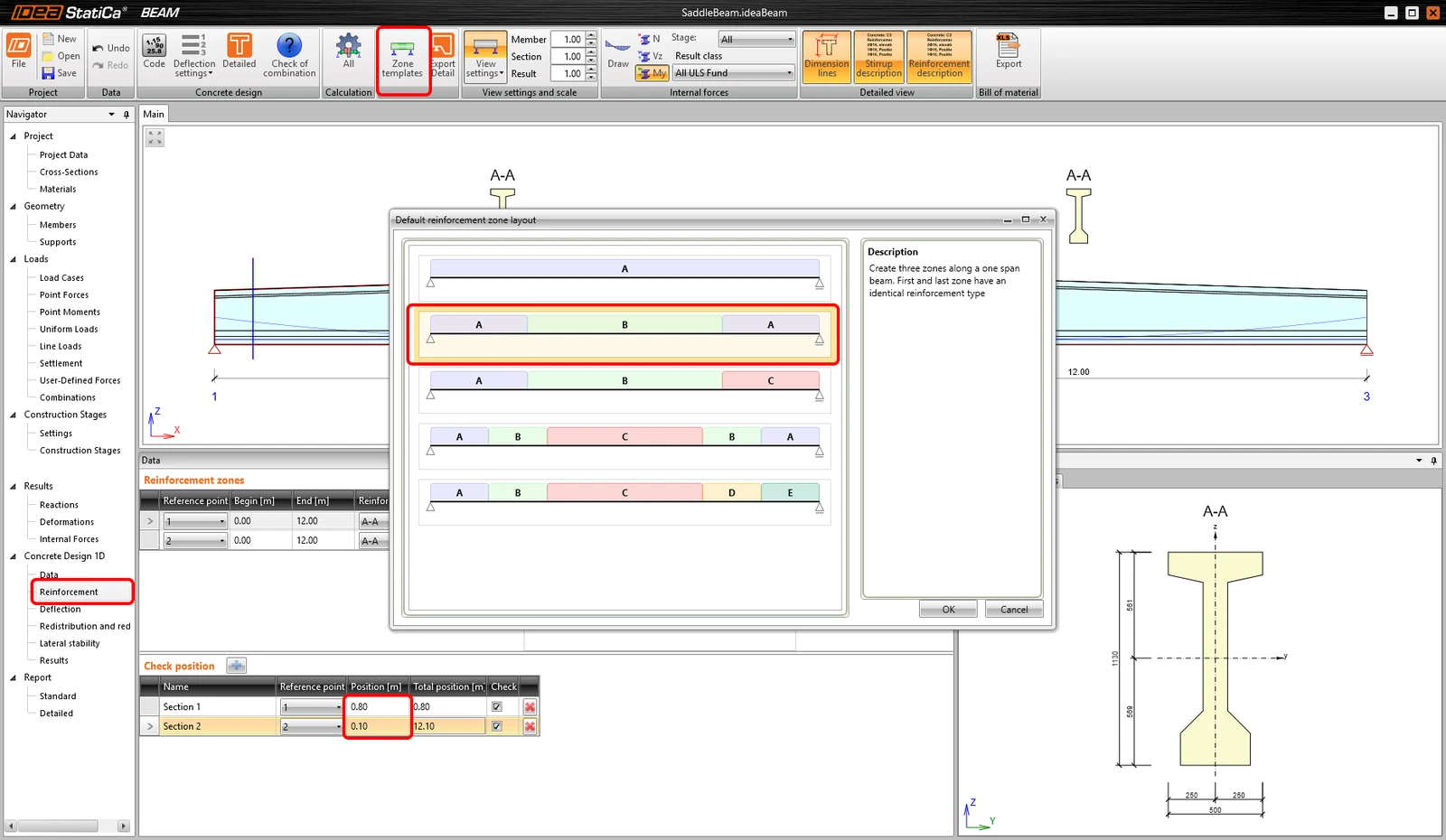

이제 빔에 대한 철근을 정의할 수 있습니다. 존 템플릿을 빔 길이를 따라 두 개로 정의하겠습니다. 마지막으로 검토 위치의 조정을 완료해야 합니다.

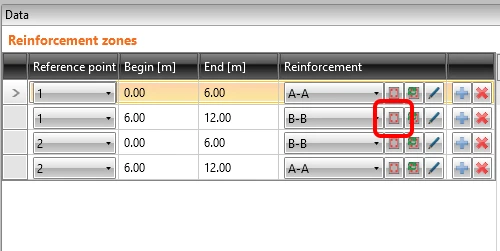

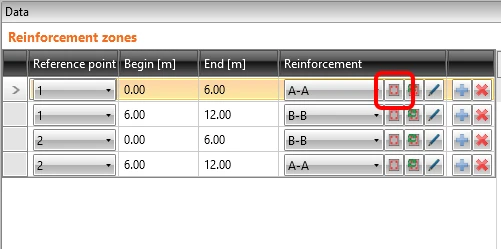

A-A 존에 대해 철근 자체를 정의할 수 있습니다.

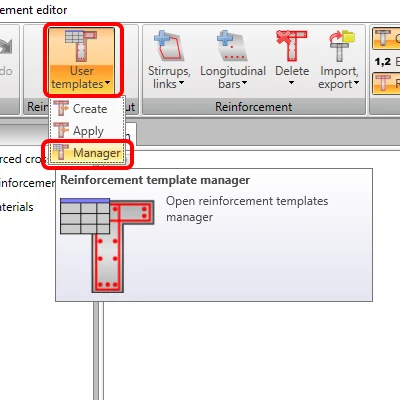

Reinforcement editor가 열리면 Reinforcement template manager를 열어야 합니다.

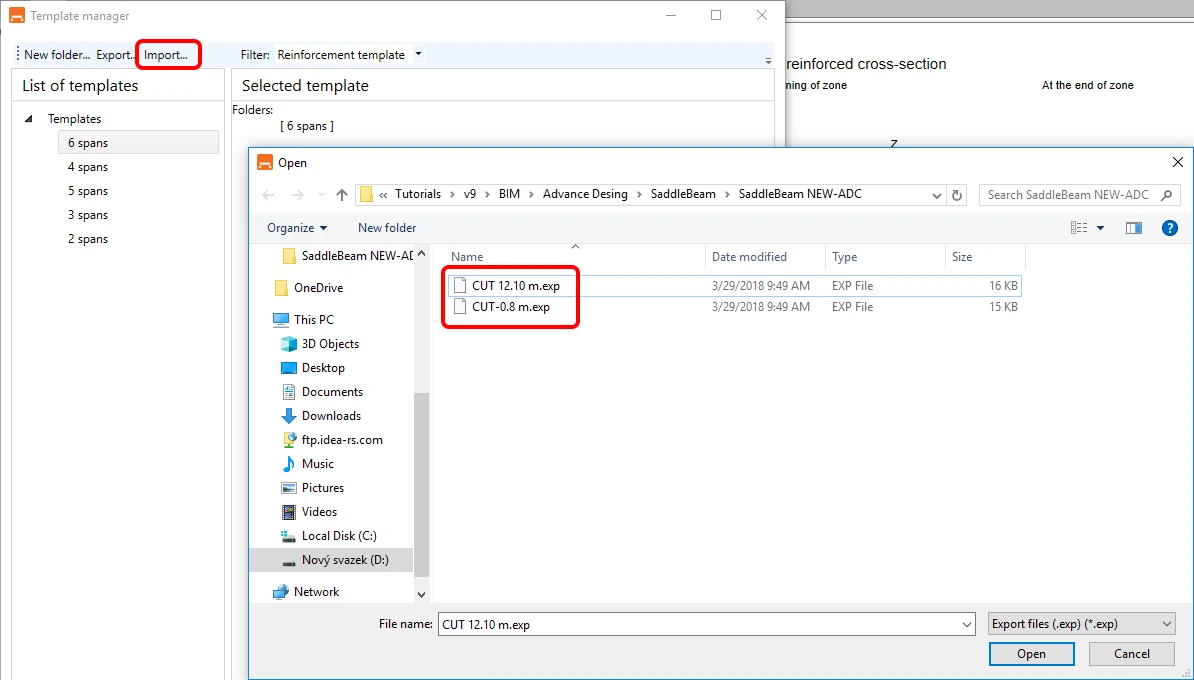

그 후, 철근에 대한 두 개의 템플릿을 가져와야 합니다. 튜토리얼의 소스 파일에서 찾을 수 있습니다.

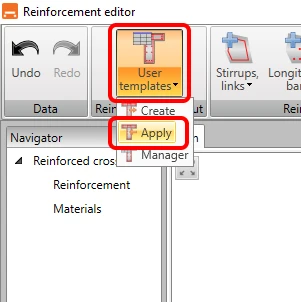

Reinforcement editor에서 다시 템플릿을 Apply하세요.

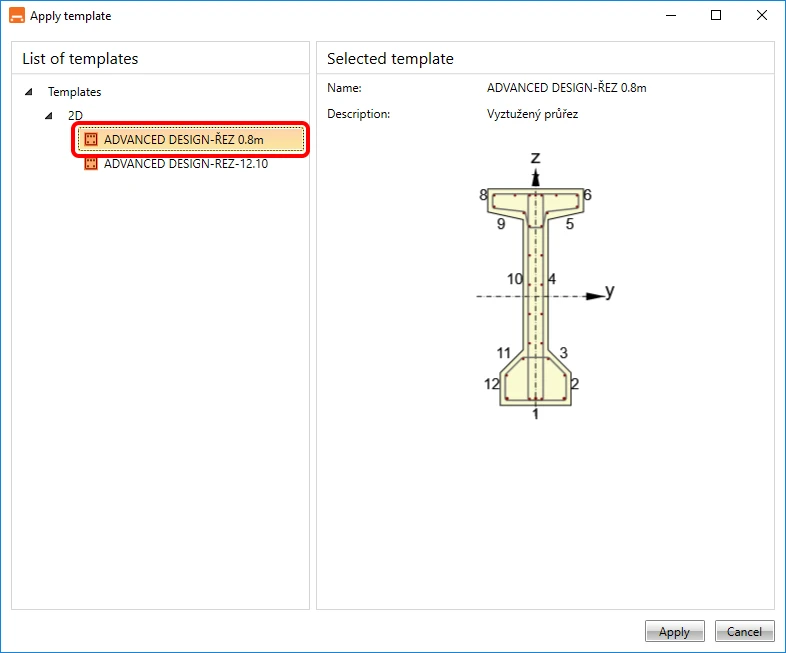

Advance Design-Rez 0.8m 템플릿을 선택하겠습니다.
A-A 존에 대한 철근을 생성했습니다. B-B 존에 대해서도 동일한 작업을 진행하겠습니다.

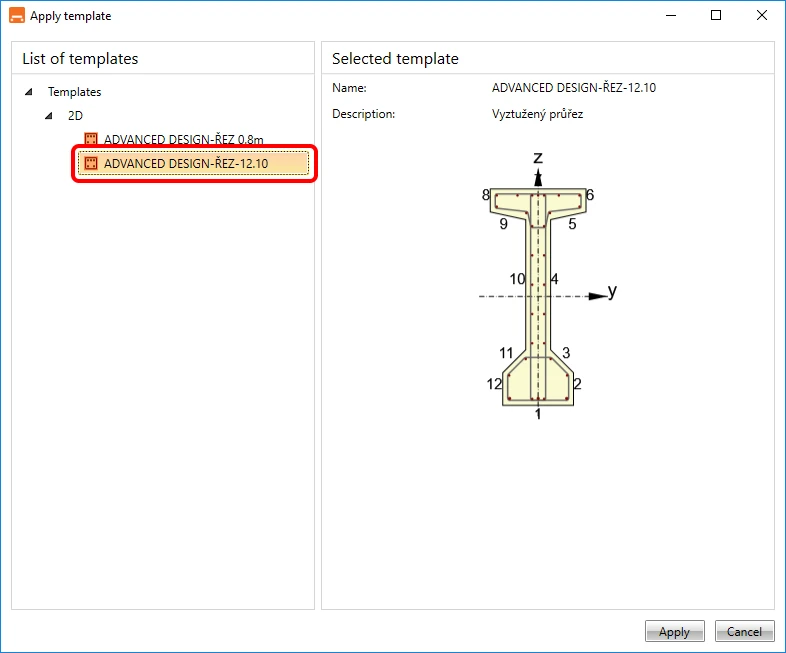

Advance Design-Rez 12.10m 템플릿을 선택하겠습니다.
5 검토

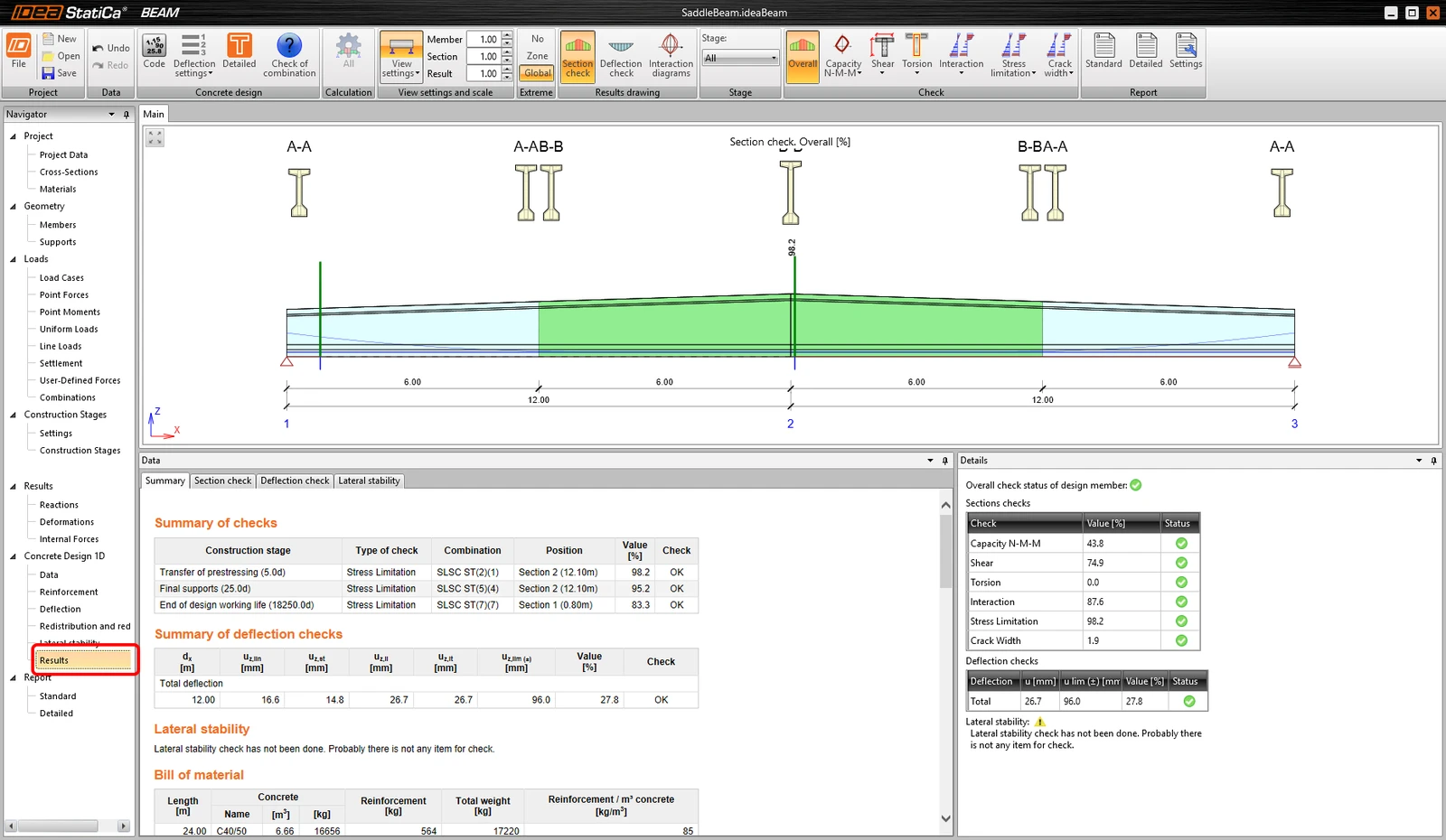

Results 탭으로 이동하면 해석이 자동으로 시작됩니다. 계산 후 결과가 제공됩니다.
6 보고서

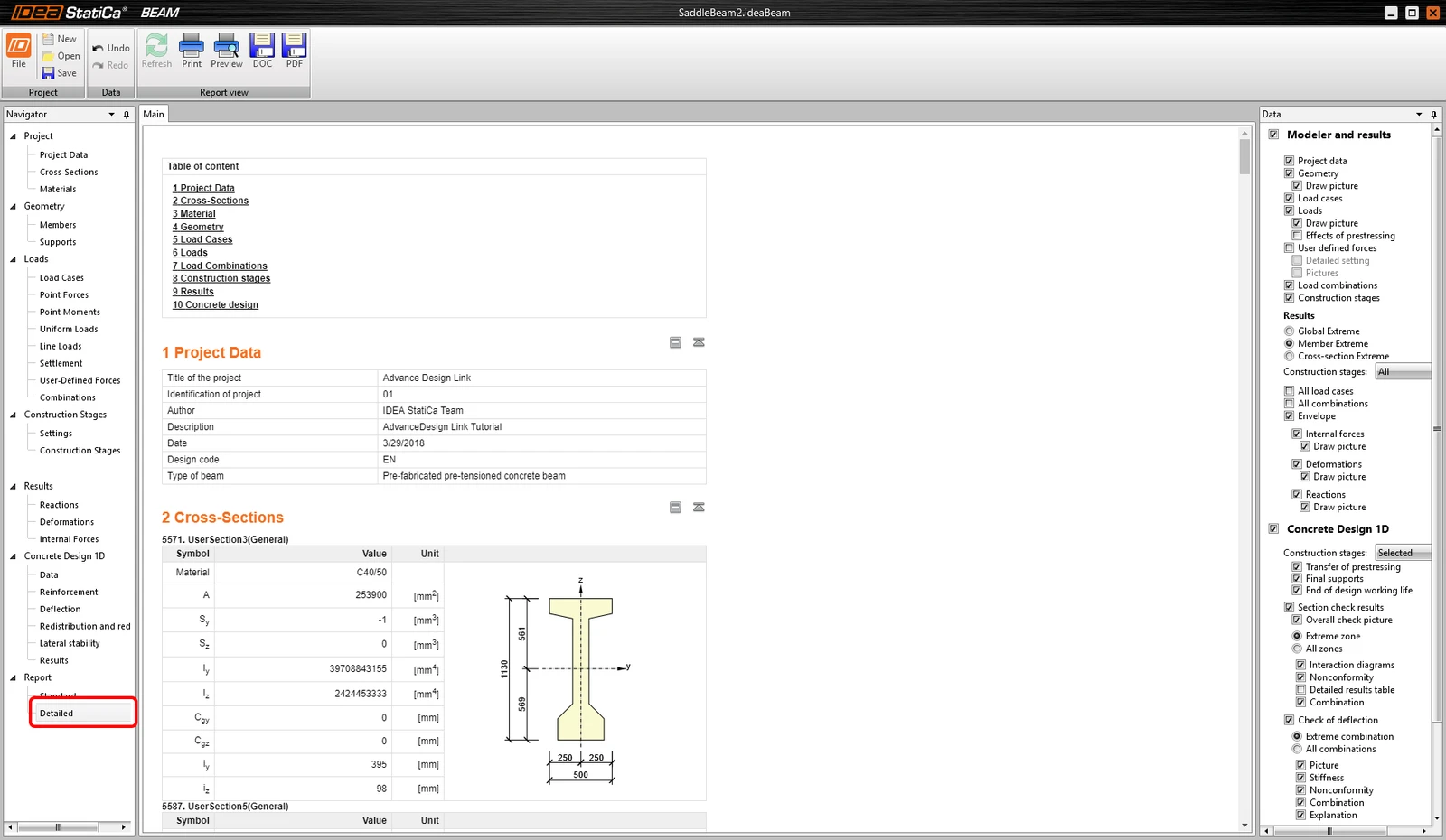

마지막으로 Detailed Report 탭으로 이동하세요. IDEA StatiCa는 인쇄하거나 편집 가능한 형식으로 저장할 수 있는 완전히 사용자 지정 가능한 보고서를 제공합니다.
Advance Design 소프트웨어와 IDEA StatiCa 빔 모듈을 사용하여 유로코드에 따라 선장력식 프리캐스트 빔을 설계, 보강 및 규정 검토했습니다.
