Come attivare il link
- Scaricare e installare l'ultima versione di IDEA StatiCa
- Assicurarsi di utilizzare una versione supportata della propria soluzione FEA
IDEA StatiCa integra i BIM link nel software FEA durante l'installazione. È possibile verificarne lo stato ed eventualmente integrare ulteriori BIM link avviando IDEA StatiCa e aprendo la sezione BIM links. Si noti che alcuni software FEA richiedono passaggi aggiuntivi per attivare completamente il proprio BIM link verso IDEA StatiCa.
Potrebbe comparire la notifica "Do you want to allow this app to make changes to your device?"; in tal caso, confermare con il pulsante Yes.
Facendo clic su Install, il BIM link per il software selezionato viene integrato. La schermata indica anche lo stato degli altri BIM link.
Come utilizzare il collegamento
Scarica il progetto allegato, aprilo in SCIA Engineer ed esegui l'analisi lineare per ottenere le sollecitazioni interne nella struttura.

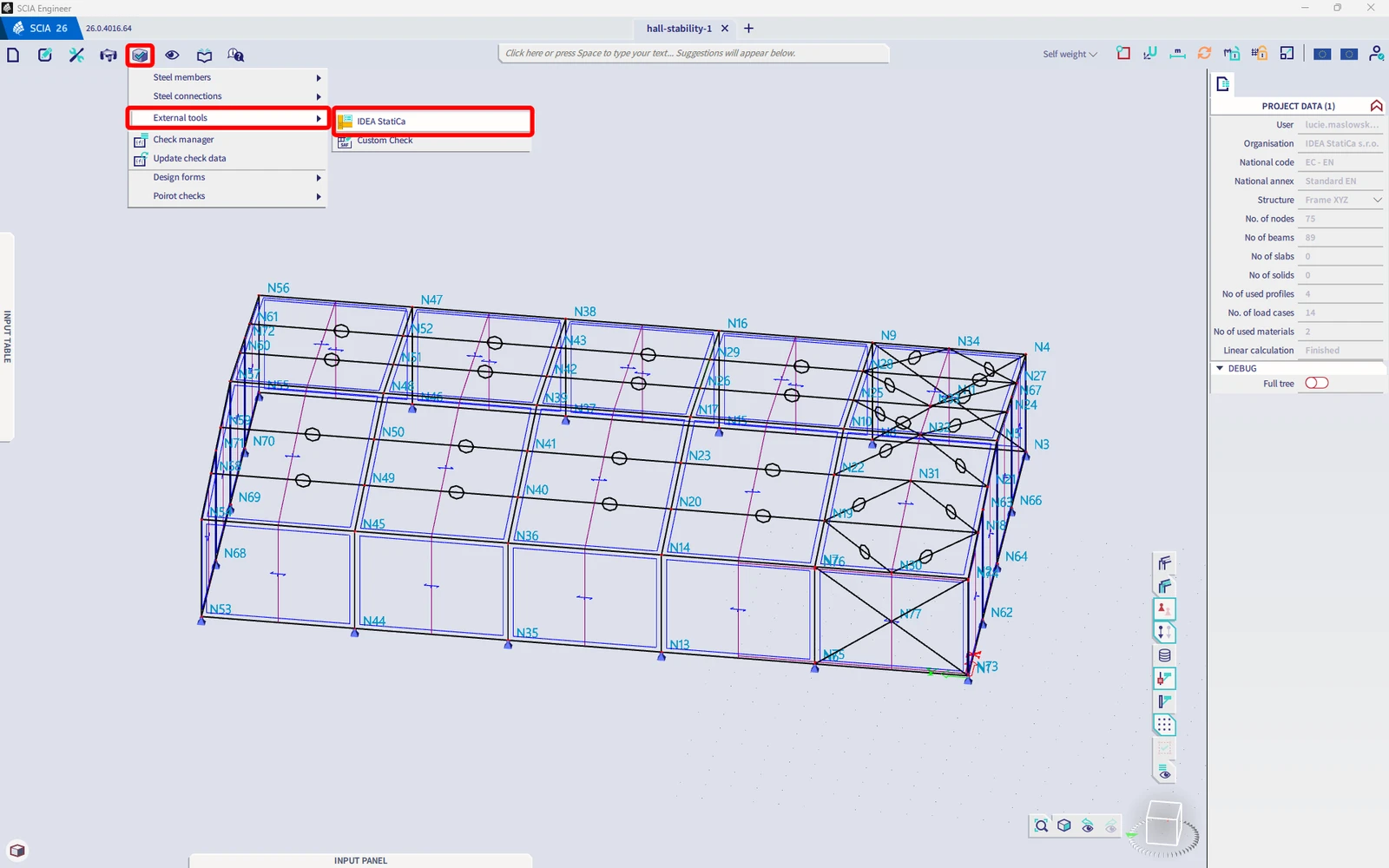

Il collegamento BIM è integrato automaticamente. Lo trovi nella barra multifunzione superiore in Design -> External tools -> IDEA StatiCa.

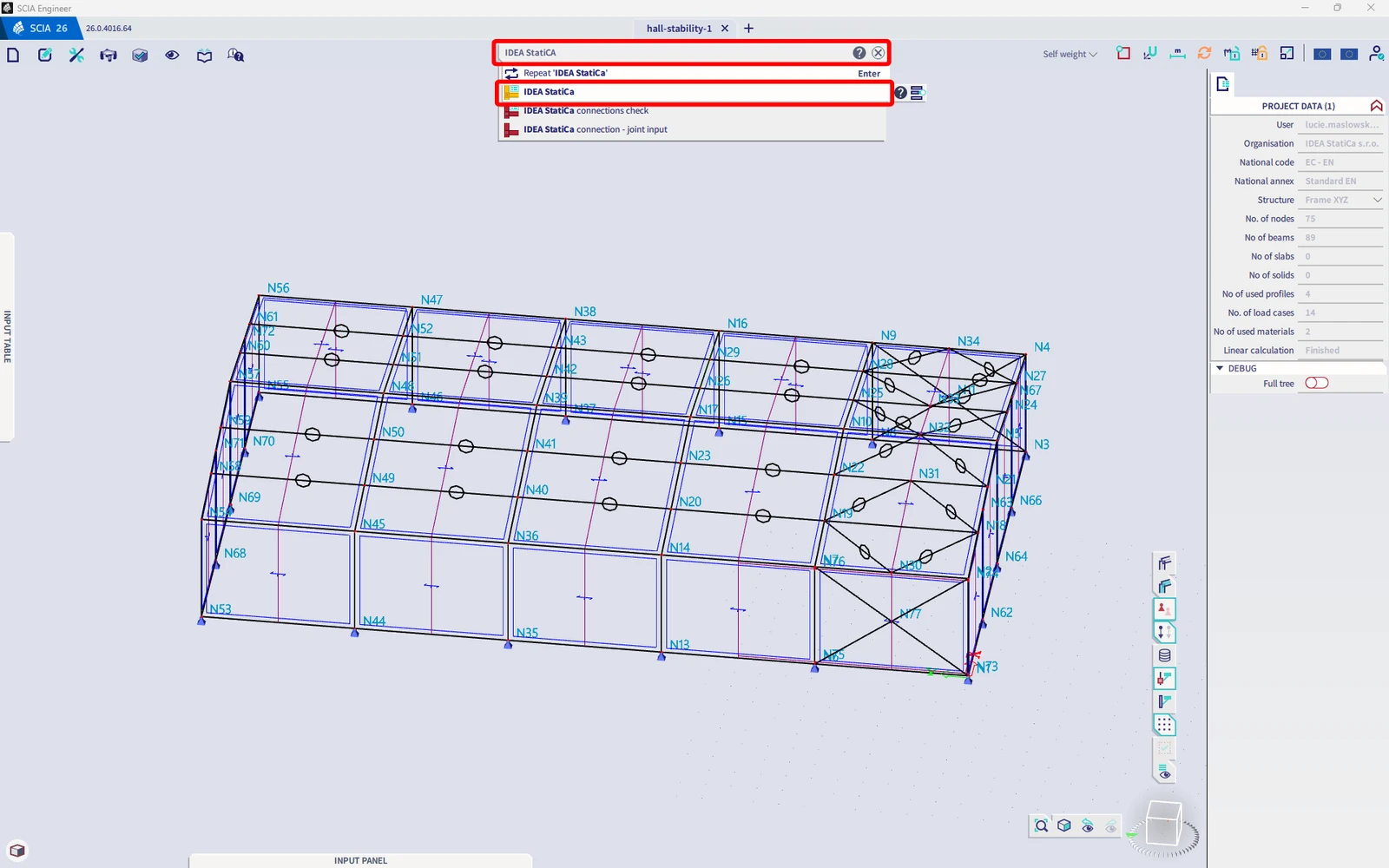

Oppure esegui il comando "IDEA StatiCa" nella riga di comando in alto.
Entrambe le opzioni aprono l'applicazione Checkbot .

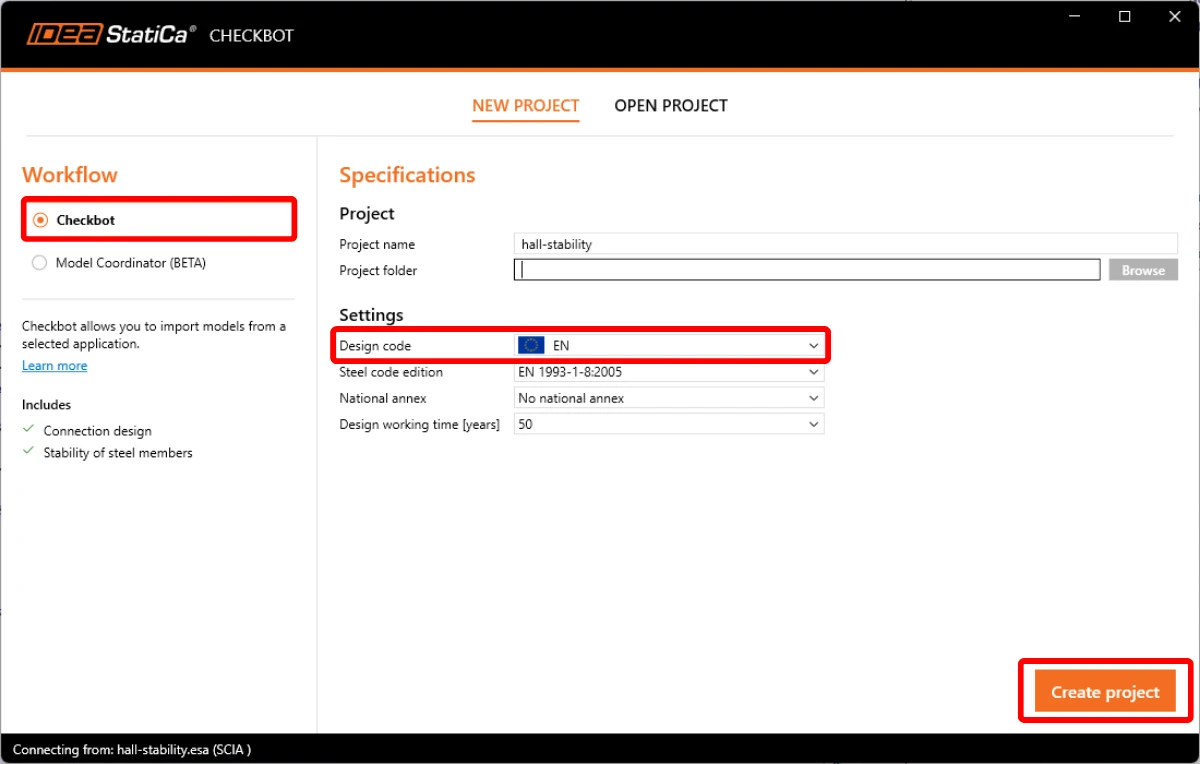

Seleziona il workflow Checkbot e la normativa di progetto EN. Quindi seleziona Create project.

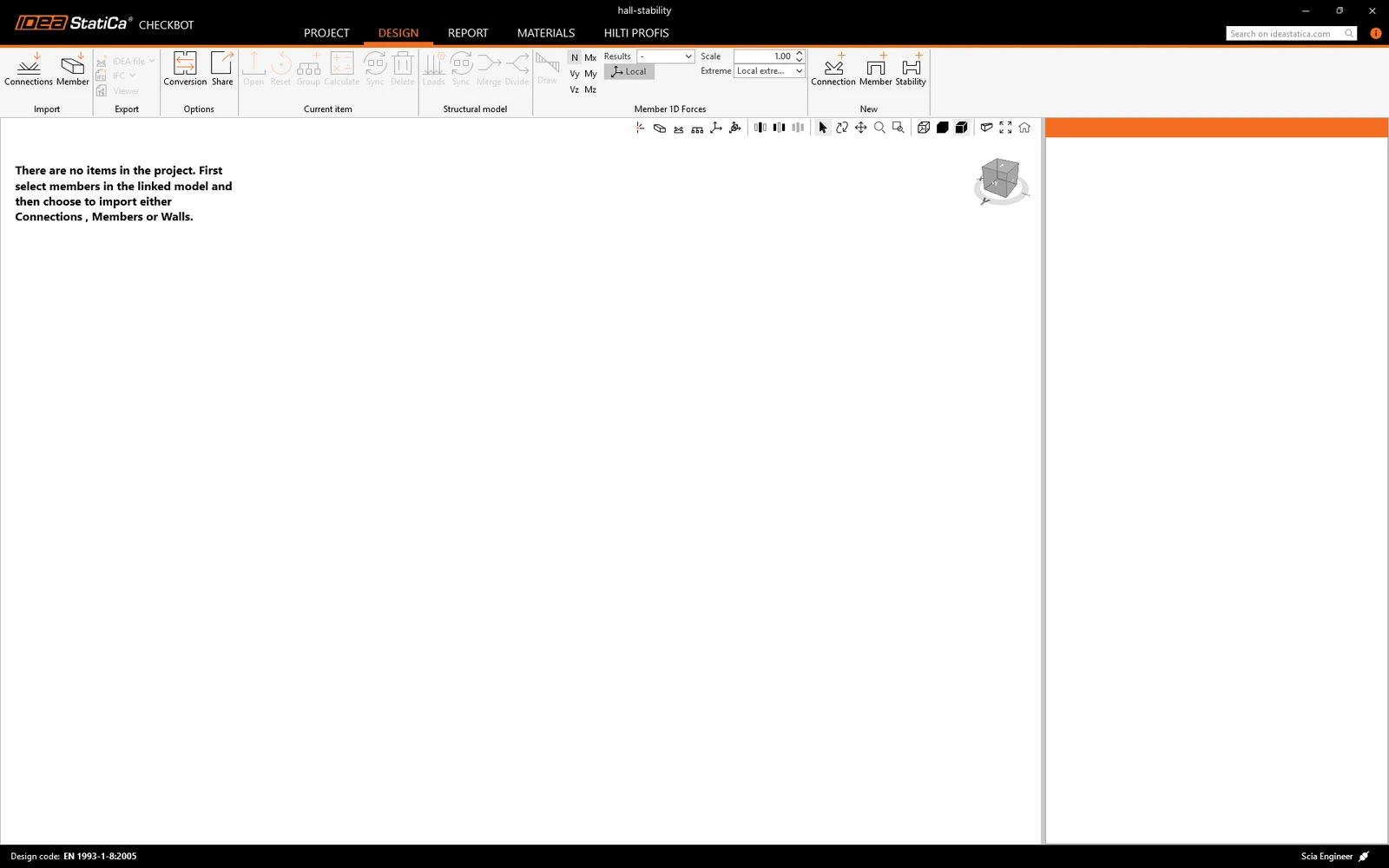

Il nuovo progetto Checkbot è pronto per importare la struttura da SCIA Engineer.

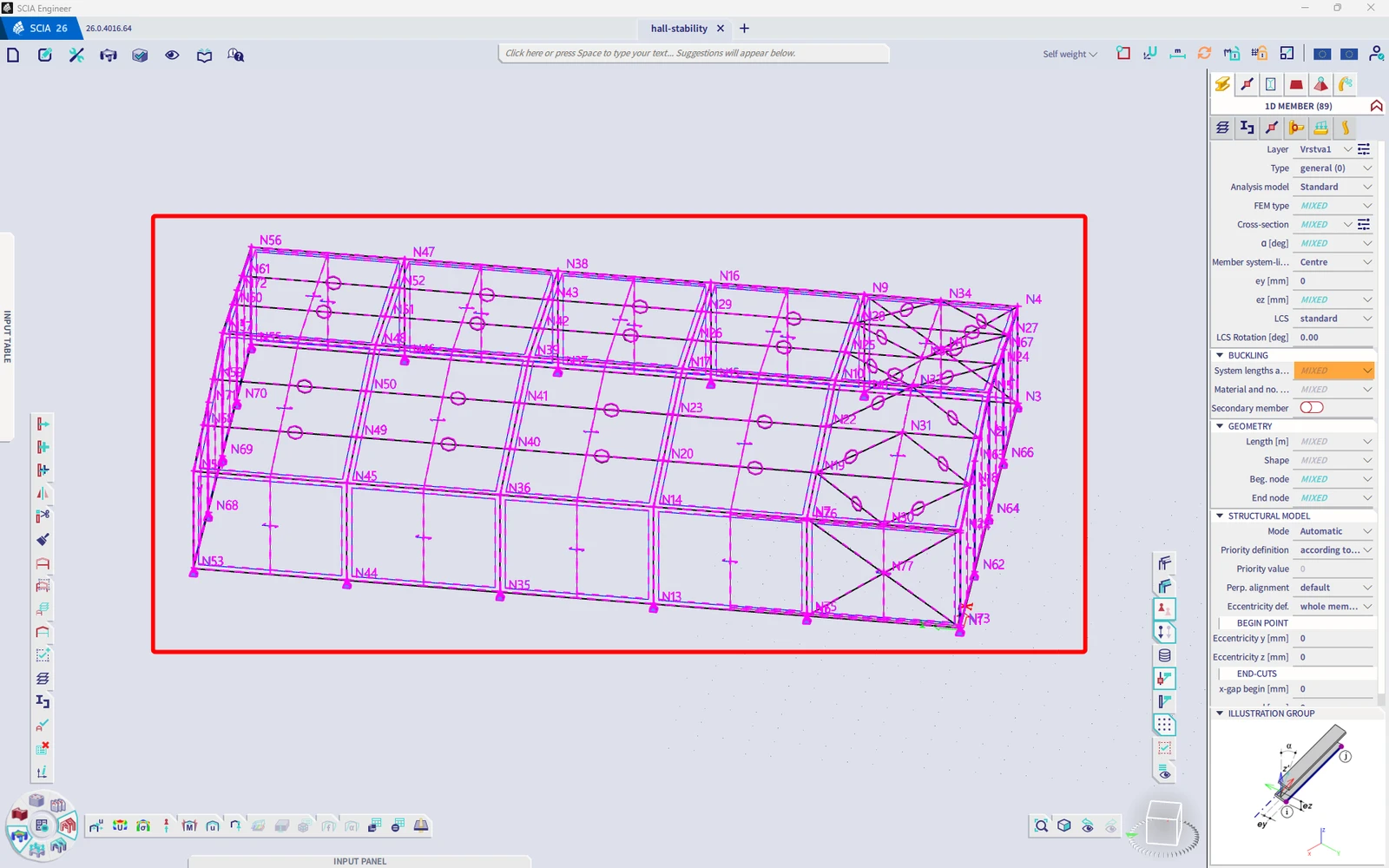

Torna ora alla finestra di SCIA Engineer e seleziona l'intera struttura.
Hai collegato con successo SCIA Engineer a IDEA StatiCa Stability tramite Checkbot.
Scopri di più sulle limitazioni note per SCIA Engineer relative al collegamento BIM.
