Effetti del secondo ordine nell'applicazione RCS

Questo articolo è disponibile anche in:
Tradotto dall'intelligenza artificiale dall'inglese
In questo articolo spiegheremo la progettazione di elementi compressi secondo EN 1992-1-1 nell'applicazione RCS. Descriveremo il flusso di lavoro e i metodi implementati nel software, ad esempio per la considerazione degli effetti del secondo ordine, che possono essere utilizzati per l'analisi.

La progettazione di un elemento compresso può essere un'operazione complessa, che richiede la considerazione di numerosi fattori e parametri. In particolare, le imperfezioni e gli effetti del secondo ordine possono avere un impatto significativo sulle forze interne di progetto, che devono essere prese in considerazione per garantire una struttura sicura ed efficiente.

Nell'applicazione sono implementati due metodi:

  • Rigidezza nominale
  • Curvatura nominale

Entrambi sono conformi agli articoli 5.8.7 e 5.7.8 della EN 1992-1-1. Il tipo di elemento deve essere impostato come Elemento Compresso per accedere alla funzionalità.

Per ulteriori informazioni sui tipi di elemento che possono essere impostati nell'applicazione, vedere l'articolo Tipi di sezione ed elemento nell'applicazione RCS

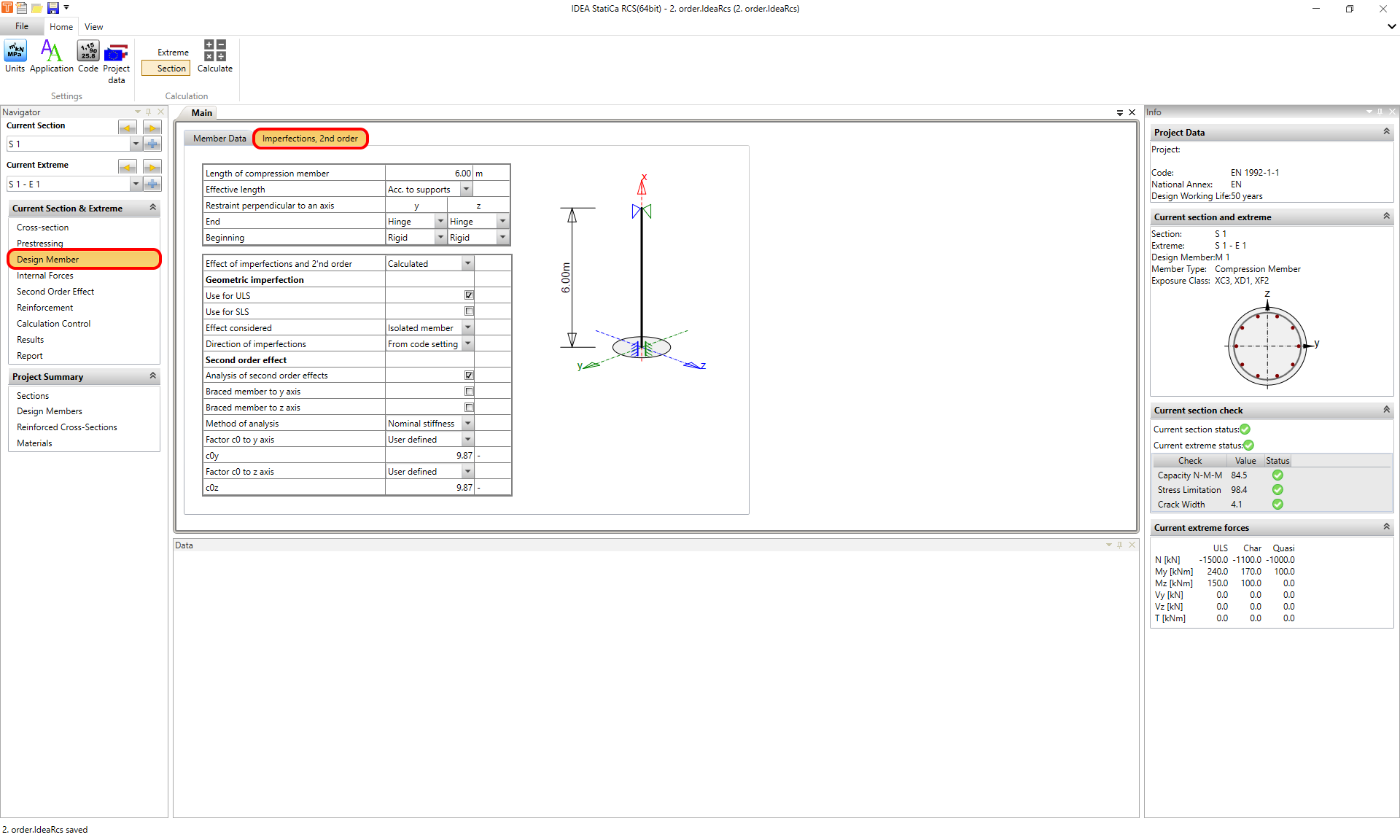

Una volta creata, caricata e armata la sezione trasversale, andare al Navigator -> Elemento di Progetto e selezionare Imperfezioni, 2° ordine. Qui è possibile impostare la lunghezza efficace e tutti i parametri necessari per il calcolo delle forze interne di progetto.

inline image in article

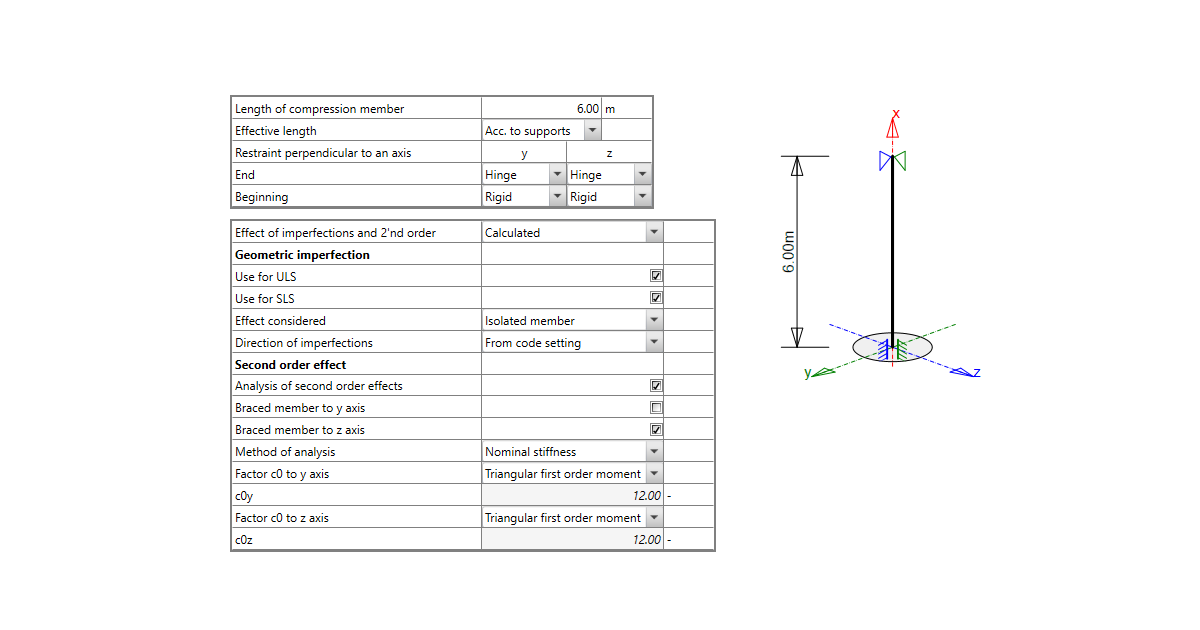

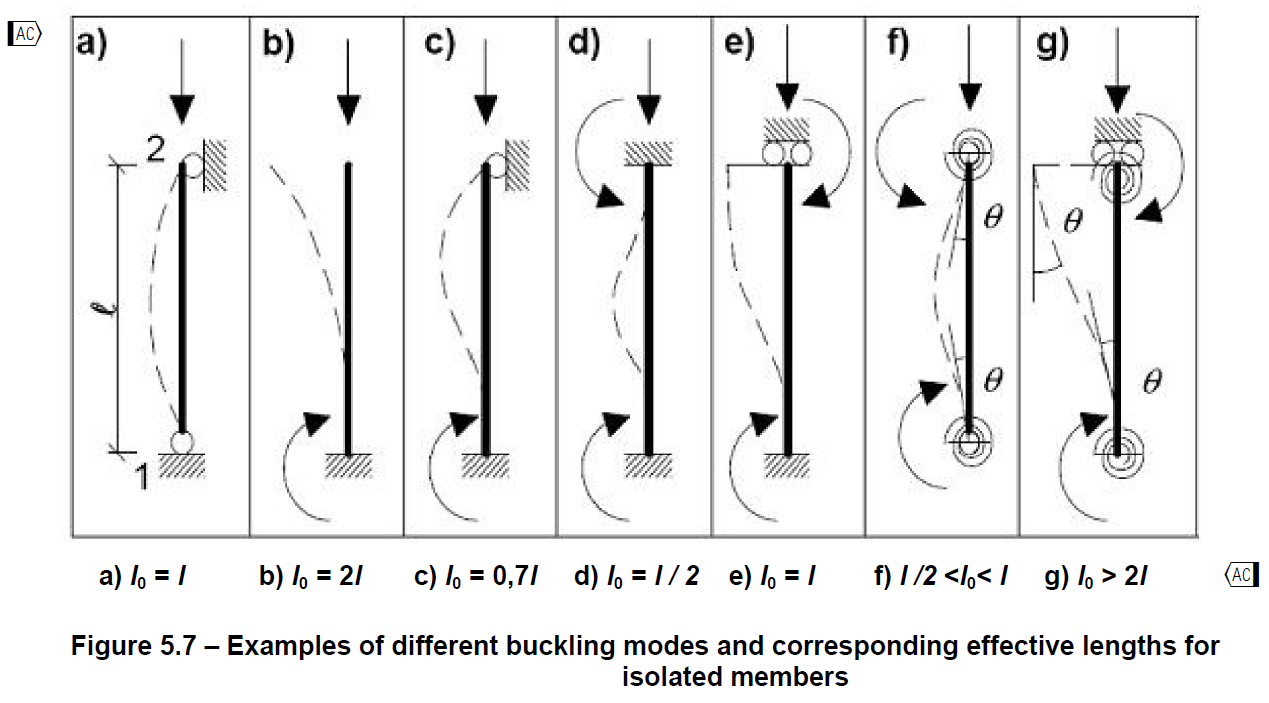

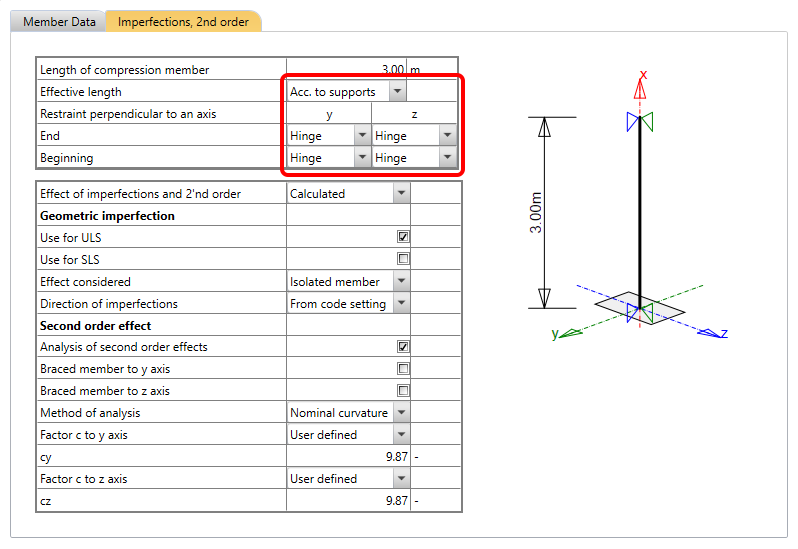

La lunghezza efficace può essere calcolata automaticamente in base ai vincoli perpendicolari all'asse "y" o all'asse "z". Ciò viene eseguito secondo la Figura 5.7 della EN 1992-1-1, dove l0 è la Lunghezza dell'elemento compresso nell'applicazione.

inline image in article
inline image in article

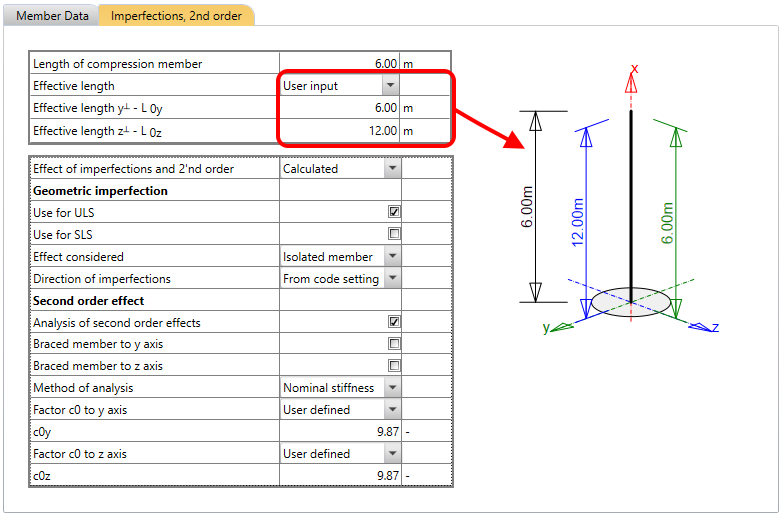

In alternativa, se si conosce già la lunghezza efficace, è possibile impostarla come Inserimento utente.

inline image in article

Se si seleziona Effetto delle imperfezioni e del 2° ordine come Calcolato, sarà necessario impostare i parametri per l'imperfezione geometrica e l'effetto del secondo ordine nella tabella.

Esaminiamo le impostazioni e impariamo a conoscerle.

Imperfezione geometrica

L'imperfezione geometrica è calcolata secondo l'articolo 5.2 della EN 1992-1-1.

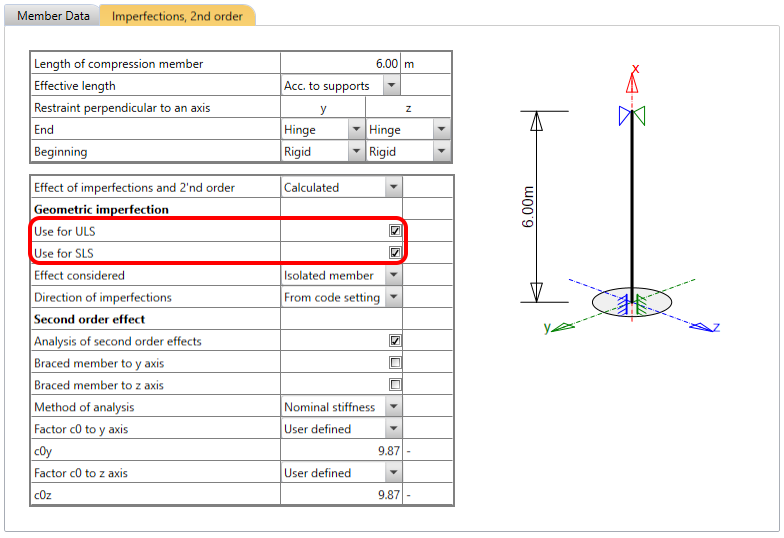

Innanzitutto, è necessario decidere se applicare l'imperfezione solo per SLU o SLE oppure per entrambi SLU e SLE.

Si noti che per SLE viene applicata solo l'imperfezione ei. Non è necessario applicare l'eccentricità e2 causata dall'effetto del 2° ordine per SLE secondo la normativa.

inline image in article

Dopo aver selezionato il set di combinazioni corrispondente, è necessario impostare la cella denominata Effetto considerato. Sono disponibili due opzioni per questa funzionalità:

  • Elemento isolato
  • Sistema di controvento

La spiegazione è riportata in EN 1992-1-1 5.2(6).

Secondo il paragrafo della normativa, i parametri per l'Elemento isolato sono i seguenti:

l (lunghezza) = lunghezza effettiva dell'elemento

m (numero di elementi verticali) = 1

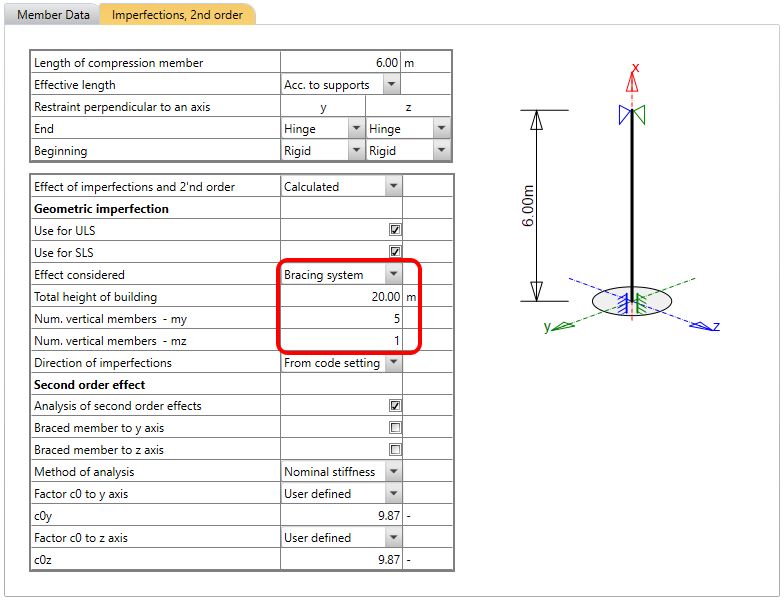

I parametri per il Sistema di controvento sono:

l = altezza dell'edificio

m = numero di elementi verticali che contribuiscono alla forza orizzontale sul sistema di controvento in entrambe le direzioni

inline image in article

Un'altra impostazione importante è la Direzione delle imperfezioni. Sono disponibili tre opzioni:

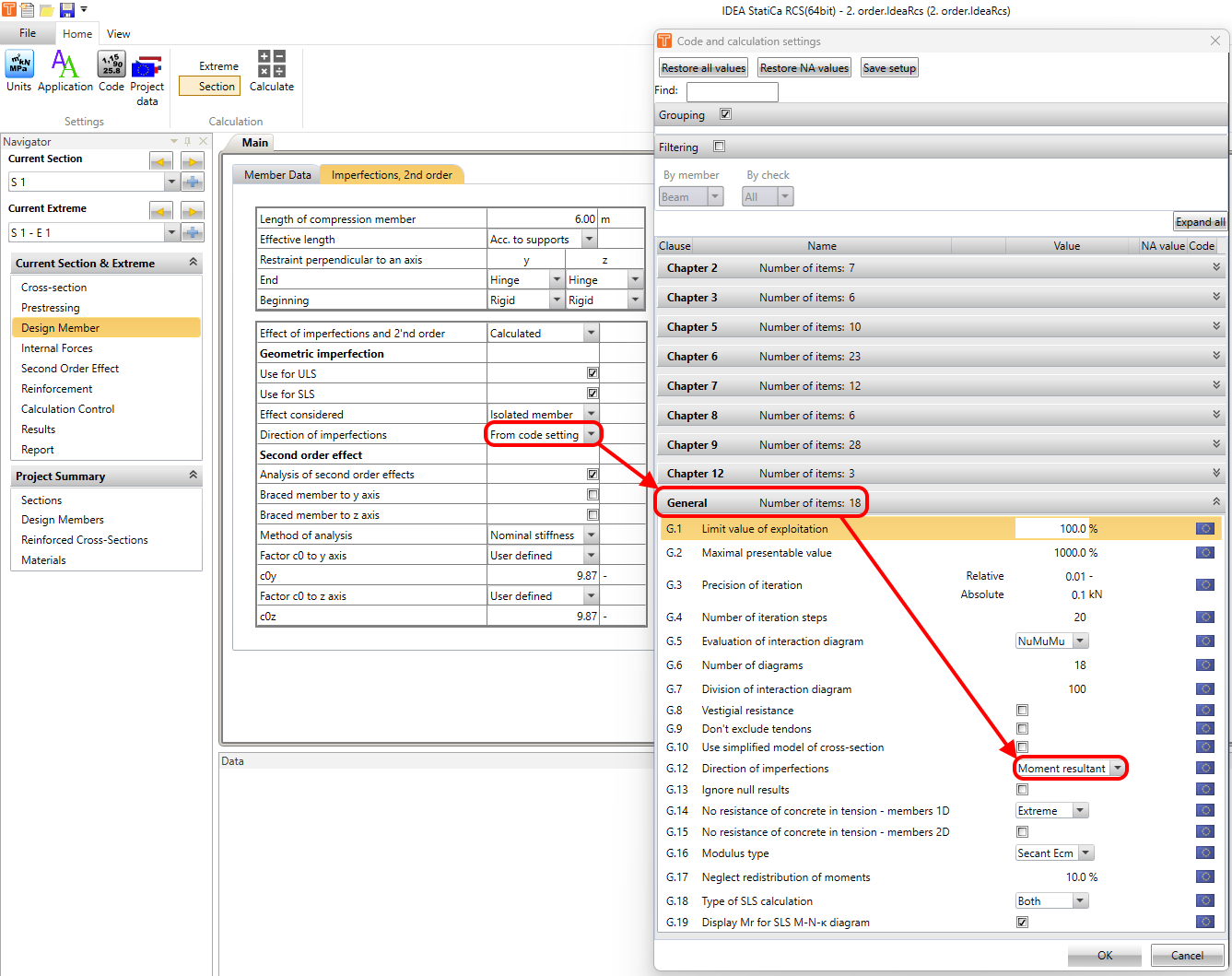

1. Dall'impostazione normativa

inline image in article

Significa che per il calcolo verrà utilizzata l'opzione impostata nelle impostazioni normative.

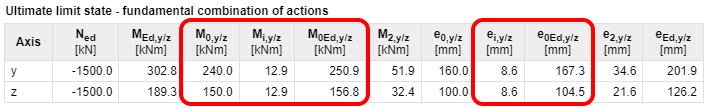

2. Momento risultante

Mi,Ed,y/z = NEd * ei,y/z

dove:

NEd è la forza normale di progetto

ei,y/z è l'imperfezione geometrica

Mi,Ed,y/z è il momento flettente causato dall'imperfezione

Mi,Ed,y = M0,y + Mi,Ed,y/z * cos (α)

dove:

M0,y è il momento flettente del primo ordine rispetto all'asse "z"

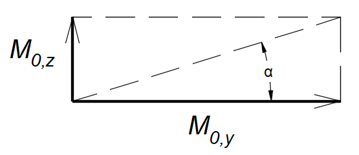

α è l'angolo mostrato nella figura seguente

Mi,Ed,y è il momento flettente del primo ordine rispetto all'asse "z", incluso l'effetto delle imperfezioni

inline image in article
inline image in article

3. Snellezza maggiore

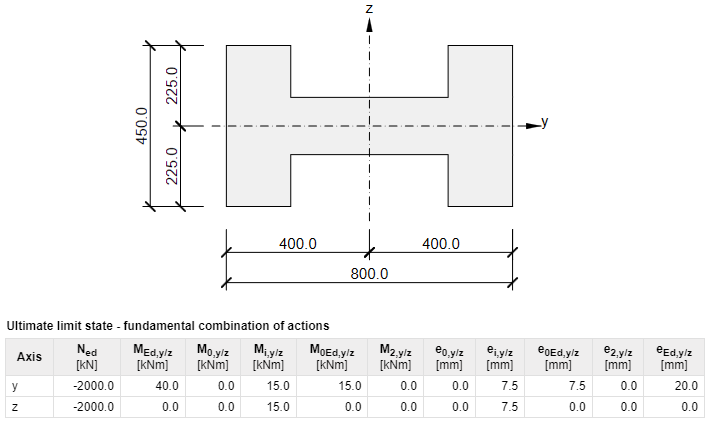

Questa opzione applica l'intera imperfezione geometrica nella direzione della snellezza maggiore. Ad esempio, solo il momento Mi,Ed,y sarà considerato per la sezione mostrata nell'immagine seguente.

inline image in article

Effetto del secondo ordine

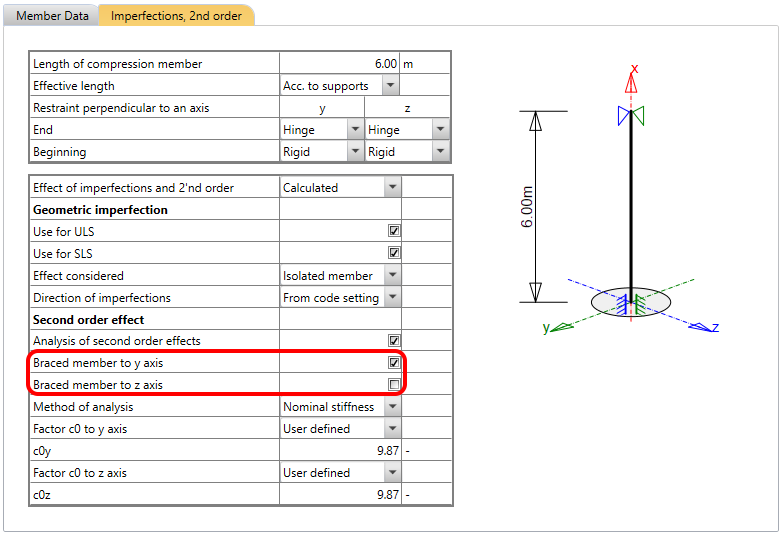

Nella parte inferiore della tabella è possibile impostare l'analisi degli effetti del secondo ordine. Prima di scegliere il metodo di calcolo, è necessario sapere se l'elemento è controventato o meno e in quale direzione.

inline image in article

Questa impostazione influenza il calcolo del criterio di snellezza per elementi isolati secondo l'articolo 5.8.3.1 (1) della EN 1992-1-1.

inline image in article

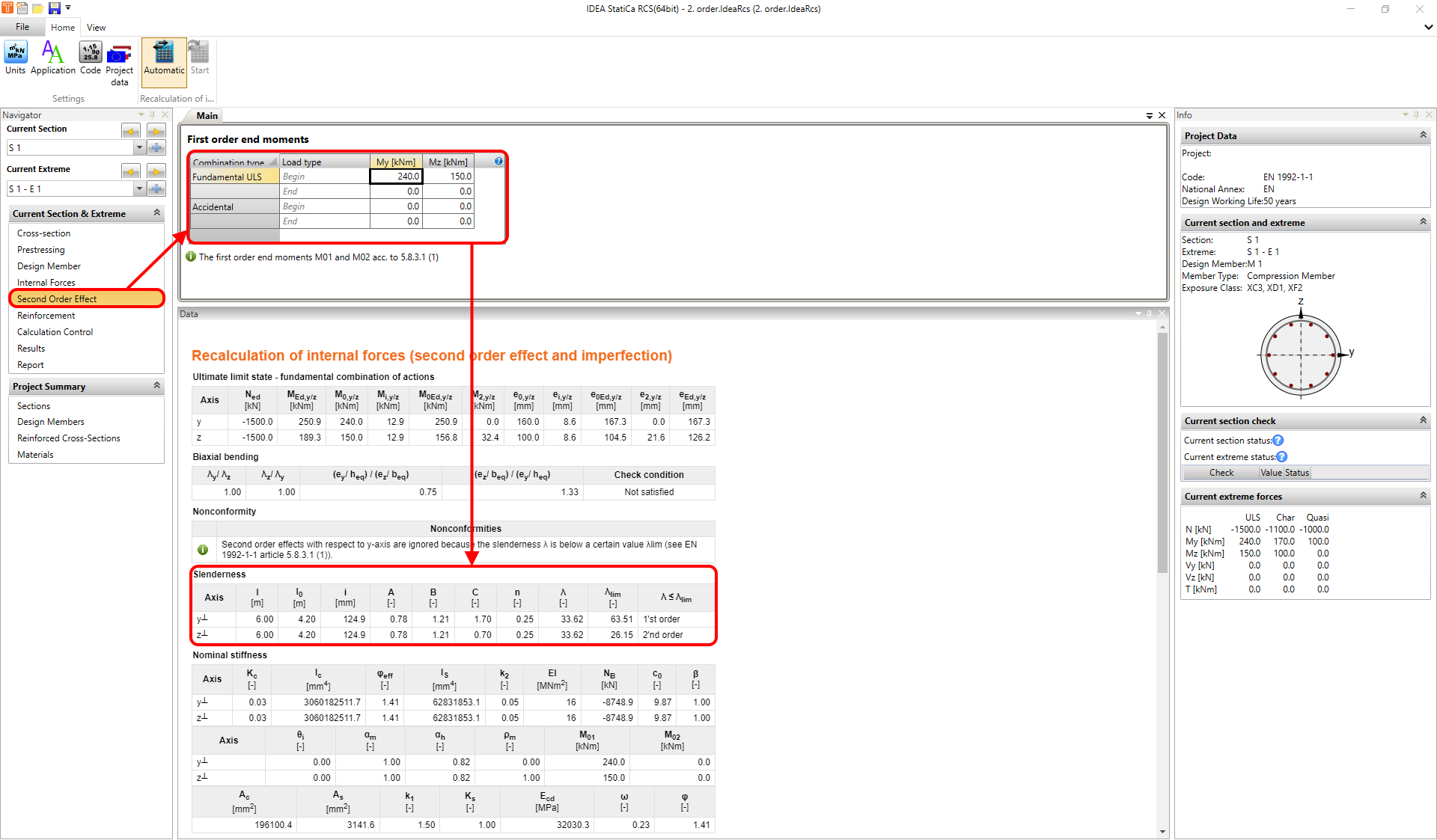

Per il calcolo del fattore del rapporto dei momenti rm, è necessario impostare i momenti di estremità del primo ordine M01 e M02. Ciò può essere fatto in Navigator -> Effetto del Secondo Ordine.

inline image in article

Nel software sono implementati due metodi di analisi:

  • Rigidezza nominale
  • Curvatura nominale

Rigidezza nominale

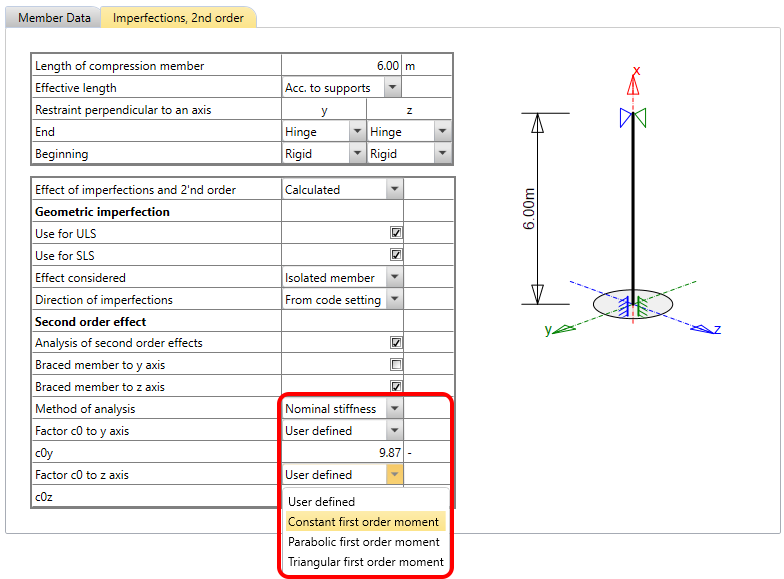

Per la rigidezza nominale, è necessario definire il fattore c0. La descrizione è riportata nell'articolo 5.8.7.2 (2)(3) della EN 1992-1-1.

inline image in article

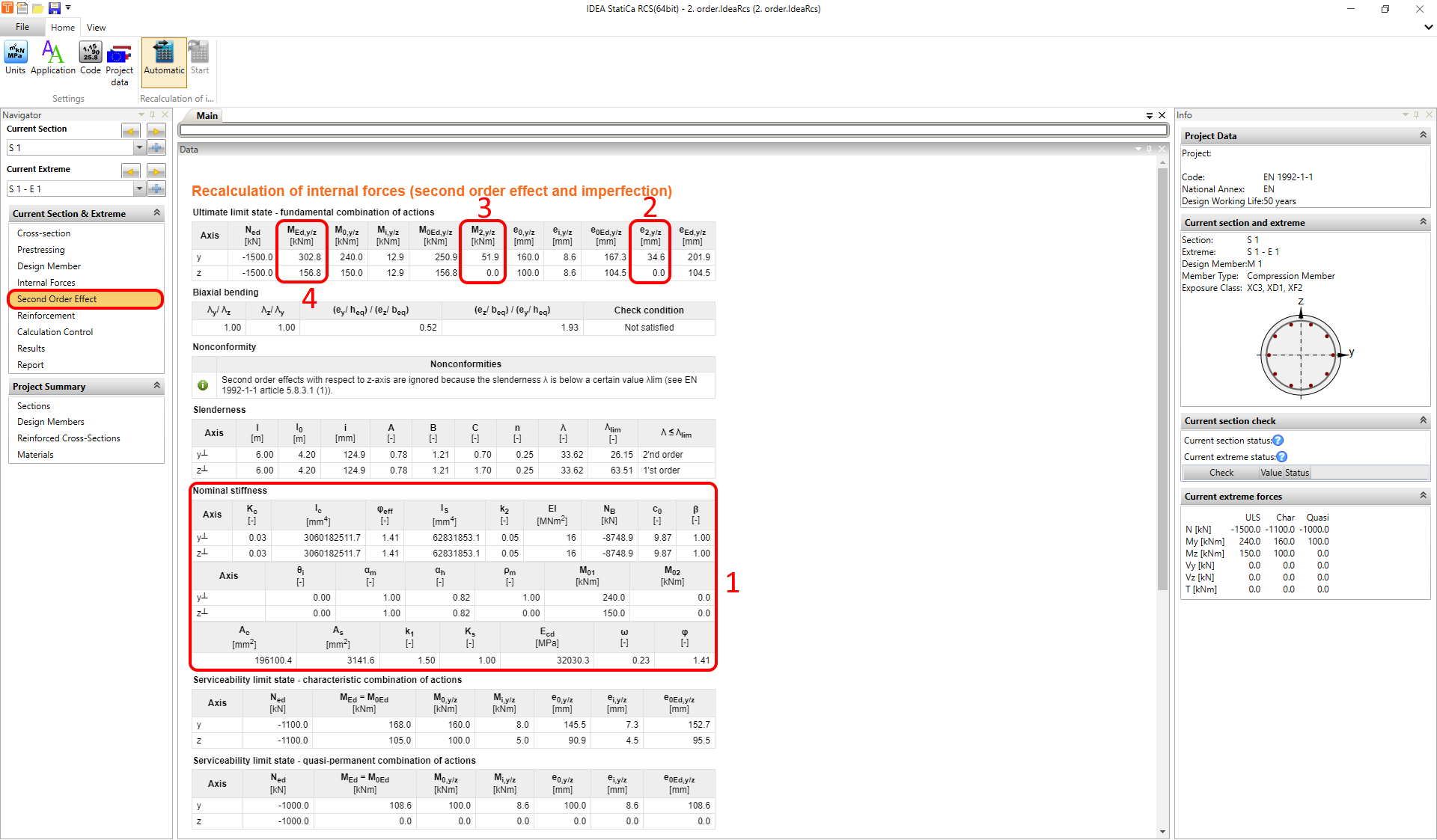

Tutti i risultati intermedi possono essere esaminati in Navigator -> Effetto del Secondo Ordine. Il risultato finale è il momento di progetto rispetto all'asse "y" e all'asse "z", rispettivamente.

inline image in article

Curvatura nominale

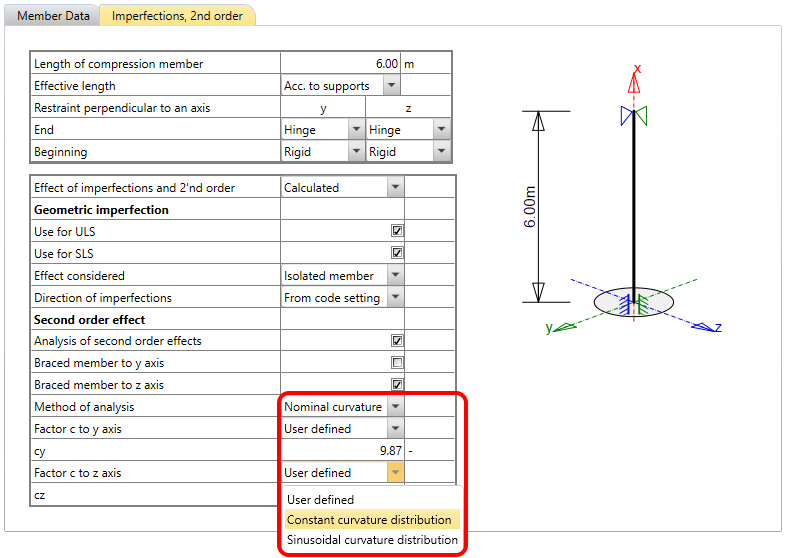

Per la curvatura nominale, è necessario impostare il fattore c. La descrizione è riportata nell'articolo 5.8.8.2 (3)(4) della EN 1992-1-1.

inline image in article

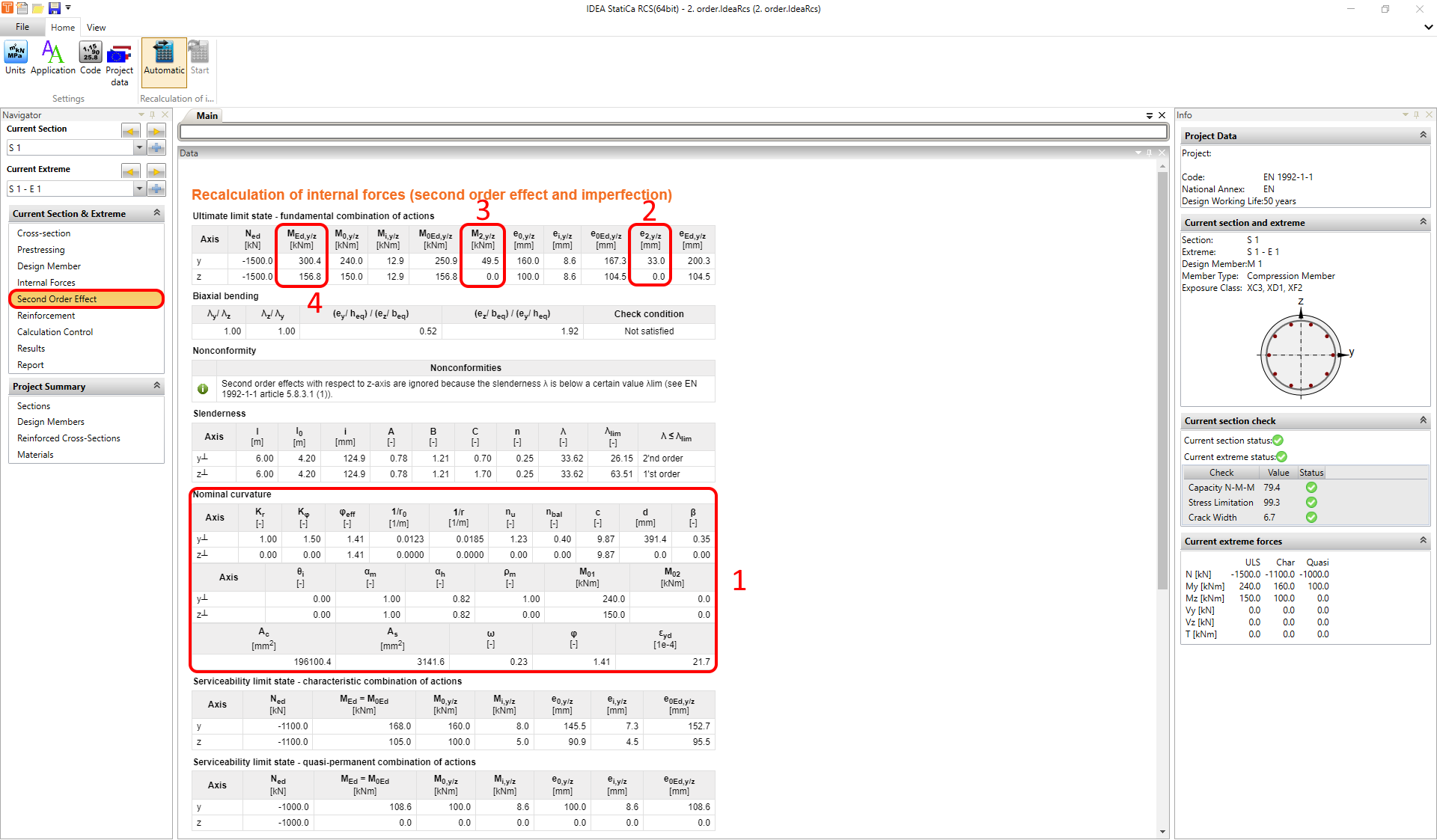

Come per il metodo precedente, tutti i risultati intermedi possono essere esaminati in Navigator -> Effetto del Secondo Ordine. Il risultato finale è il momento di progetto rispetto all'asse "y" e all'asse "z", rispettivamente.

inline image in article

Si noti che per le verifiche SLE, l'ipotesi MEd = M0Ed è valida. Ciò significa che nessun effetto del secondo ordine è incluso per SLE, ovvero sono incluse solo le imperfezioni.

Flessione biassiale

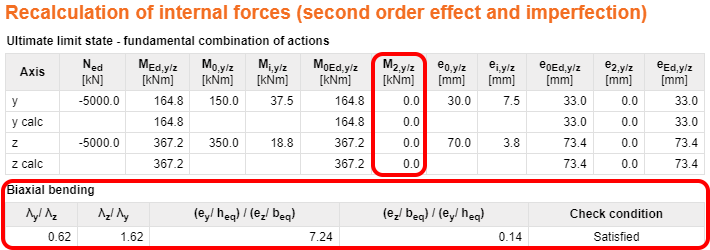

Non è necessaria alcuna verifica aggiuntiva se i rapporti di snellezza soddisfano le due condizioni evidenziate nell'immagine seguente.

Ovvero, l'applicazione non considererà il momento M2,y/z se le condizioni di verifica sono soddisfatte.

inline image in article
