O projektu
Nejnovější terminál výletních lodí v Southamptonu byl nazván „Horizon“ a byl oficiálně otevřen v září 2021. Jde o pátý terminál v přístavu Southampton, ale první z hlediska ekologičnosti: díky solárním panelům na střeše a první pobřežní elektrárně ve Velké Británii byl médii označen za „nejzelenější terminál v Británii“. Kotvící výletní lodě mohou vypnout své motory a využít místo toho čisté napájení ze břehu, čímž se výrazně snižuje znečištění.

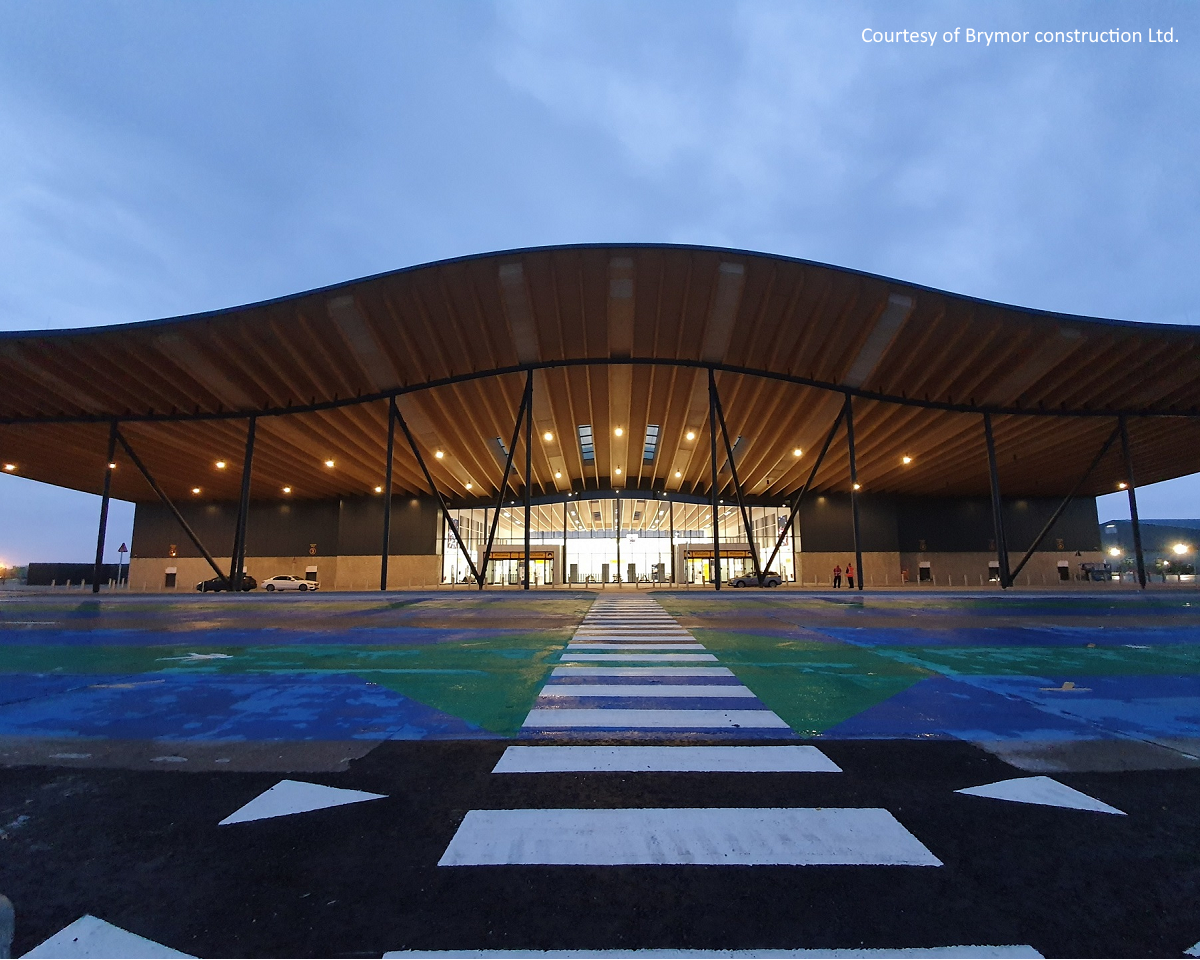

Kromě zelené infrastruktury má terminál za 55 milionů liber impozantní vstup složený ze šesti ocelových trojnožek a lepeného dřevěného zastřešení a leteckou lávku pro přímý přístup na kotvící loď. Vnitřní podlahová plocha přes 100 000 čtverečních stop zahrnuje mezipatro o rozloze 42 500 čtverečních stop nad plochou pro manipulaci se zavazadly o rozloze 65 000 čtverečních stop. Konstrukce zahrnovala 700tunovou ocelovou rámovou konstrukci na pilotových základech, které podpírají střechu tvořenou zakřivenými lepenými dřevěnými vazníky o hloubce 1 400 mm rozmístěnými v osové vzdálenosti 1 500 mm, které podpírají dřevěnou palubu.
Budovu realizovala společnost REIDsteel ve spolupráci s Brymor Construction Ltd a HESS Timber. REIDsteel dodal veškeré ocelové konstrukce z materiálů pocházejících od British Steel.
Inženýrské výzvy
Během fáze výběrového řízení projektu se na společnost REIDsteel obrátil klient s prvotním návrhem konstrukčního řešení, které bylo nadměrně těžké, a proto mělo vysoké nároky na základy budovy. S využitím IDEA StatiCa provedli inženýři REIDsteel rozsáhlou optimalizaci hodnoty (value engineering), díky které se jim podařilo snížit maximální reakce na základy desetkrát. To vedlo k výrazným úsporám na straně klienta a pomohlo společnosti REIDsteel získat zakázku.
„Jsem velmi obchodně orientovaný, takže funkci analýzy nákladů považuji za obzvláště užitečnou. Ve skutečnosti je vše, co dělá IDEA StatiCa tak výkonným nástrojem – od návrhu prvku až po analýzu nákladů – skutečně přínosné."
Shannon Hall
Stavební inženýr – REIDsteel
Spojené království
Kritickou částí projektu bylo pro REIDsteel propojení přípojů mezi lepeným dřevem a ocelí. Tyto přípoje musely být navrženy tak, aby byly tuhé a odolaly montážní fázi bez zkroucení, ale současně dostatečně flexibilní do budoucna, protože lepené dřevo – jako konstrukční materiál – má tendenci s časem dotvarovávat a potřebuje prostor pro pohyb.
Další výzvou byl návrh montážních spojů (splices). Tyto spoje musely poskytovat pevnou podporu pro hmotnost střechy včetně potenciálního zatížení snihem. Současně bylo nutné splnit estetická kritéria stanovená klientem v místech, kde spoje nemohly být skryty uvnitř lepeného dřeva.
Obdobně specifické požadavky, jak vizuální, tak funkční, byly uplatněny na trojnožky u vstupu do budovy. Všechny tyto výzvy musely být vyřešeny na nejvyšší úrovni bezpečnosti, aniž by se zvýšily náklady.
Řešení a výsledky
Všechny zmíněné výzvy by bylo možné vyřešit tradičními metodami a manuálním výpočtem, ale u projektu, jako je terminál výletních lodí v Southamptonu, se stovkami přípojů různých typů, by to znamenalo měsíce práce navíc. IDEA StatiCa naopak poskytla týmu stavebních inženýrů ve společnosti REIDsteel okamžité výpočty průhybu, boulení, montážních spojovacích plechů a dalších klíčových přípojů. Byli tak schopni v krátkém čase vyhodnotit jakoukoli změnu v návrhu požadovanou klientem a zvolit nejlepší řešení.
"Normálně, když se vás klient zeptá, jestli může mít otvor v nosníku, je to takový moment, kdy si chytáte hlavu do dlaní: Jsem si jistý, že to jde, ale bude mi to trvat pár hodin, než to spočítám. Teď zadám přípoje a otvor v IDEA StatiCa, spočítám to a ano, můžete to mít za 20 minut. Což je fantastické."
Shannon Hall
Stavební inženýr – REIDsteel
Spojené království
Inženýři REIDsteel obzvláště ocenili IDEA StatiCa při kontrole tuhosti přípoje. Tento typ výpočtu je extrémně obtížný a časově náročný na manuální provedení, zatímco IDEA StatiCa jej dokázala provést automaticky a okamžitě.
Celý projekt, od návrhu až po zrealizovanou konstrukci, trval necelých sedm měsíců. Inženýři REIDsteel s jistotou tvrdí, že bez softwaru IDEA StatiCa by to trvalo dvakrát tak dlouho. Rovněž uznávají, že IDEA StatiCa hrála klíčovou roli v úvodní analýze pro klienta, která byla dokončena s působivými výsledky a pomohla společnosti REIDsteel získat zakázku. Celkově vzato IDEA StatiCa pomohla ušetřit značné množství úsilí, času a nákladů na straně jak společnosti, tak jejího klienta.
"Jsem velkým fanouškem IDEA StatiCa a používám ho každý den. U projektů vyšší složitosti, jako je například terminál pro výletní lodě v Southamptonu, může snadno ušetřit měsíce práce. Doslova umožňuje naší společnosti přijímat projekty, které bychom bez IDEA StatiCa nebyli schopni efektivně realizovat."
Shannon Hall
Stavební inženýr – REIDsteel
Spojené království
O společnosti REIDsteel
REIDsteel, neboli John Reid and Sons Ltd, je firma zabývající se ocelovými konstrukcemi se sídlem v Dorsetu v Anglii. Společnost REIDsteel, založená v roce 1919, se stala expertem v oblasti návrhu, výroby a montáže velkých průmyslových staveb, včetně (nikoli však výhradně) leteckých hangárů, skladových a kancelářských budov, tribun a stadionů, parkovacích domů a ocelových mostů. Práce společnosti je celosvětově uznávána pro svou výjimečnou bezpečnost a společnost získala několik ocenění Queen's Awards for Enterprise v kategorii mezinárodního obchodu.
