Opties voor Verankeringsplaten

Hier vindt u een overzicht van veelvoorkomende stand-off scenario's, inclusief mortelvoeg. Verder in het artikel vind je een uitleg van de functie draadeind, die bij correct gebruik kan helpen om een nauwkeurige weergave van scharnierend versus vast ankerplaatgedrag te verkrijgen. De functie verbetert de fysische nauwkeurigheid zonder de efficiëntie van de berekening aan te tasten.

1. Voetplaatopties

Direct of met Stand-off:

• Mortelvoeg - moeren van bovenaf: er kan een mortellaag worden gedefinieerd met een bepaalde dikte. De ankers zijn alleen vanaf de bovenkant verbonden, waardoor een scharnierend gedrag wordt gemodelleerd.

• Mortelvoeg - moeren van boven en onder: een mortellaag met moeren aan beide zijden, waardoor een vaste ankerplaatverbinding mogelijk is.

• Tussenruimte: een verticale ruimte onder de plaat kan worden opgegeven. Ankers worden dan direct belast, zonder contact tussen de plaat en het beton.

Soorten ankers

Gebruikers kunnen een onbeperkt aantal bevestigingsmiddelen toevoegen en zelfs meerdere typen combineren binnen één plaat. Meer informatie over ankertypes (ter plaatse gegoten en achteraf geïnstalleerd) kan gevonden worden in het artikel Enkelvoudige ankerdefinitie.

Optie Schroefdraad

Met het selectievakje in de ankereigenschappen kunt u bepalen hoe het anker verbinding maakt met de voetplaat en welk gedrag u kunt verwachten van de staal-betonverbinding.

• Voor headed studs en ingegoten wapening die verbonden zijn met de voetplaat (niet voor ingegoten platen) wordt onderscheid gemaakt tussen een boutverbinding (scharnier) en een lasverbinding (vast) - zichtbaar in de 3D-scène.
• De manier van anker-plaatverbinding heeft een significante invloed op de afschuifweerstand vanuit het oogpunt van het dragen van het beton

Voor EN wordt de weerstand van het anker met doorgesneden schroefdraad gereduceerd volgens EN 1993-1-8 3.6.1 (3). Dit kan worden ingesteld in Projectinstellingen.

Technische opmerkingen

• De mortellaag wordt gemodelleerd als een schaalelement, waarbij rekening wordt gehouden met de stijfheid, terwijl de mortellaag onsamendrukbaar is. Dit helpt om de lokale krachten te herverdelen naar het beton en is geldig voor typische beddingdikten die in de praktijk worden gebruikt - 25-50 mm.
• Het onderscheid tussen moeren alleen aan de bovenkant (pinnige verbinding tussen anker en voetplaat) versus boven- en onderkant (vaste verbinding tussen anker en voetplaat) beïnvloedt de afschuifcapaciteit sterk vanuit het oogpunt van betonweerstand.

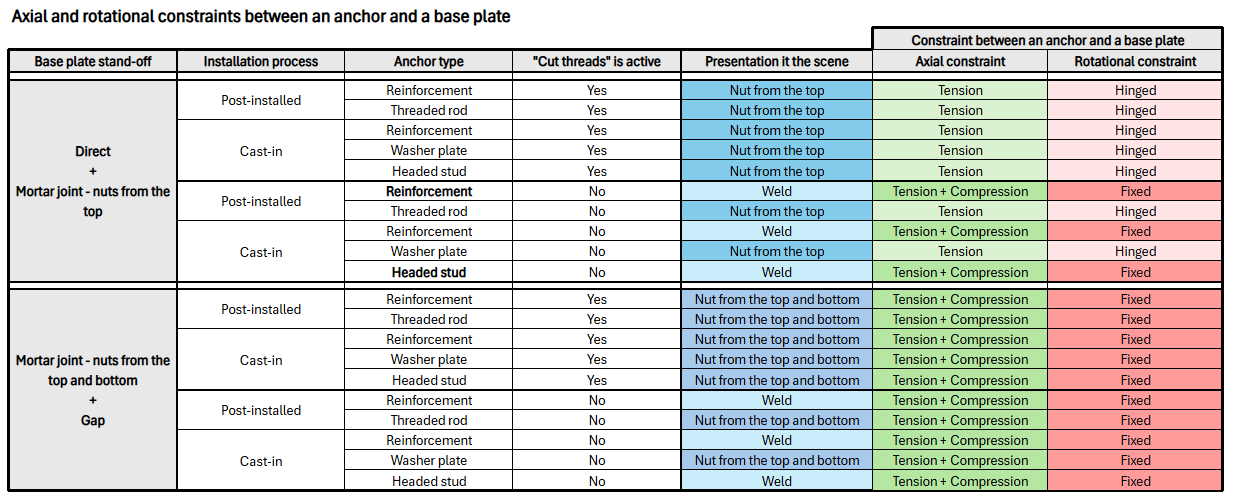

Hieronder vindt u een samenvattende tabel die de axiale en rotatiebeperkingen tussen de voetplaat en het anker uitlegt.

Deze stand-off instellingen zijn overdraagbaar bij het importeren van modellen uit Connection.

Mortelvoegen en tussenruimtes zijn ook beschikbaar.

2. Opties voor ingestorten platen

Ingestorten platen zijn beschikbaar als een Load Transfer Device in de selectie van de modeleenheid. De geometrie en positie van de plaat kunnen worden gedefinieerd in een enkel eigenschappenraster, terwijl een extra tabel gebruikers in staat stelt om meerdere groepen bevestigingen toe te voegen en te combineren.

Soorten ankers

Bevestigingsmiddelen kunnen direct voor elke specifieke plaat worden gedefinieerd. Gebruikers kunnen een onbeperkt aantal bevestigingsmiddelen toevoegen en zelfs meerdere typen combineren binnen één plaat. Meer informatie over de ankertypes met betrekking tot de ingegoten plaat is te vinden in een apart artikel.

Modelgedrag

Ankers worden behandeld als elementen die bestand zijn tegen zowel afschuiving als trek, omdat ze aan de plaat gelast zijn. Hun evaluatie volgt dezelfde principes als standaardankers. Zie de Theoretische achtergrond voor meer informatie.

Uitgebracht in IDEA StatiCa versie 25.1.
