Constructief ontwerp van een algemene 3D-verbinding (AISC)

Dit artikel is ook beschikbaar in:
Vertaald door AI vanuit het Engels
Leer hoe u IDEA StatiCa Connection gebruikt om een constructieve staalverbinding te ontwerpen en een normtoetsing uit te voeren, als voorbeeld de verbinding van een algemene 3D-verbinding.

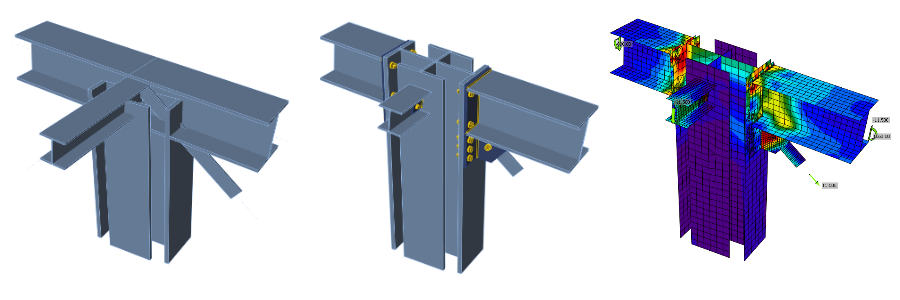

1 Nieuw project

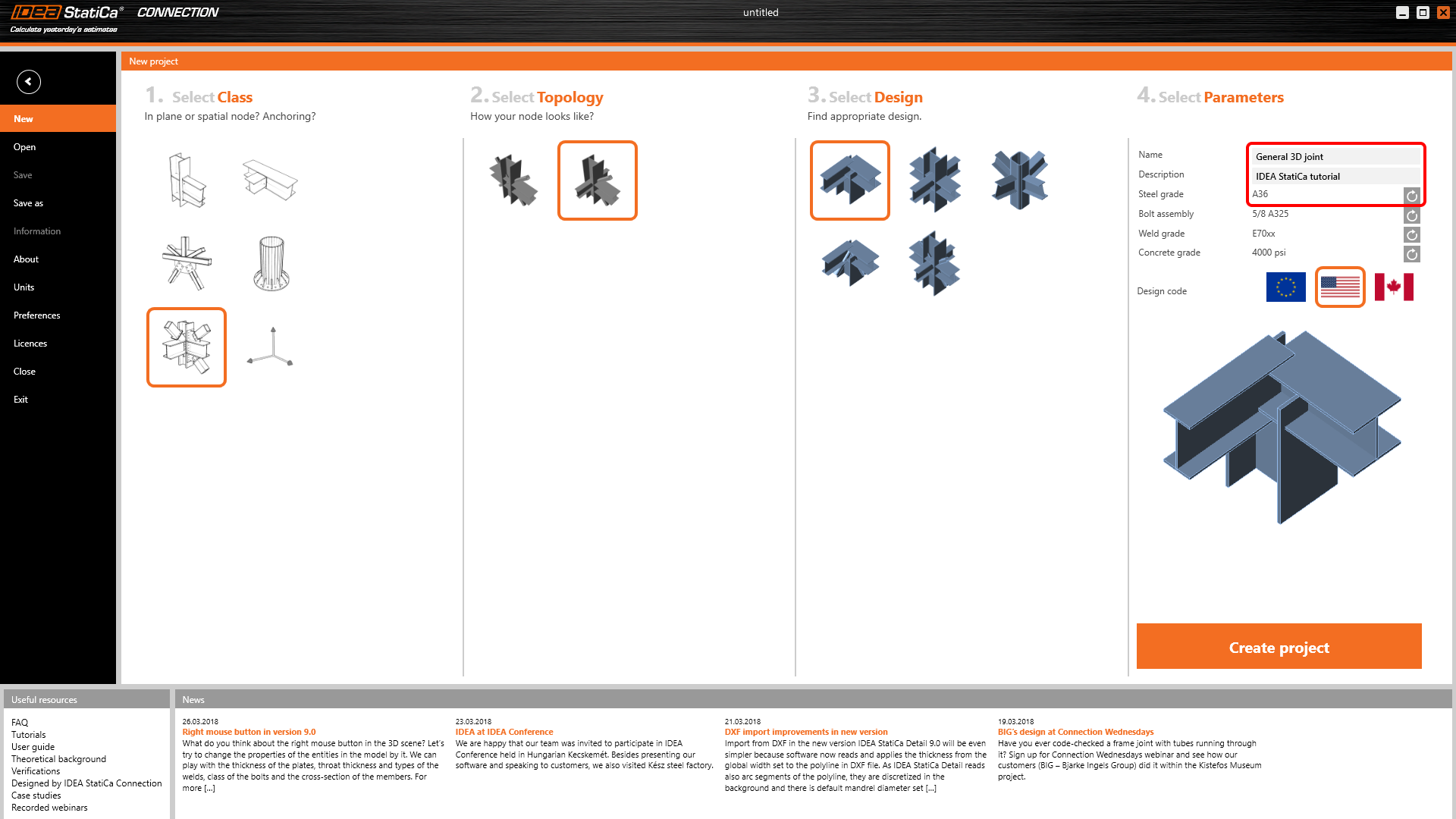

Begin met het starten van IDEA StatiCa Connection. Maak een nieuw project aan door een starttemplate te selecteren die het dichtst bij het gewenste ontwerp ligt, de naam in te vullen en de ontwerpnorm AISC en standaard staalsoorten te kiezen zoals hieronder weergegeven.

inline image in article

Omdat u werkt onder de AISC-norm, stel de imperiale eenheden in (zie Hoe het eenhedenstelsel te wijzigen).

2 Geometrie

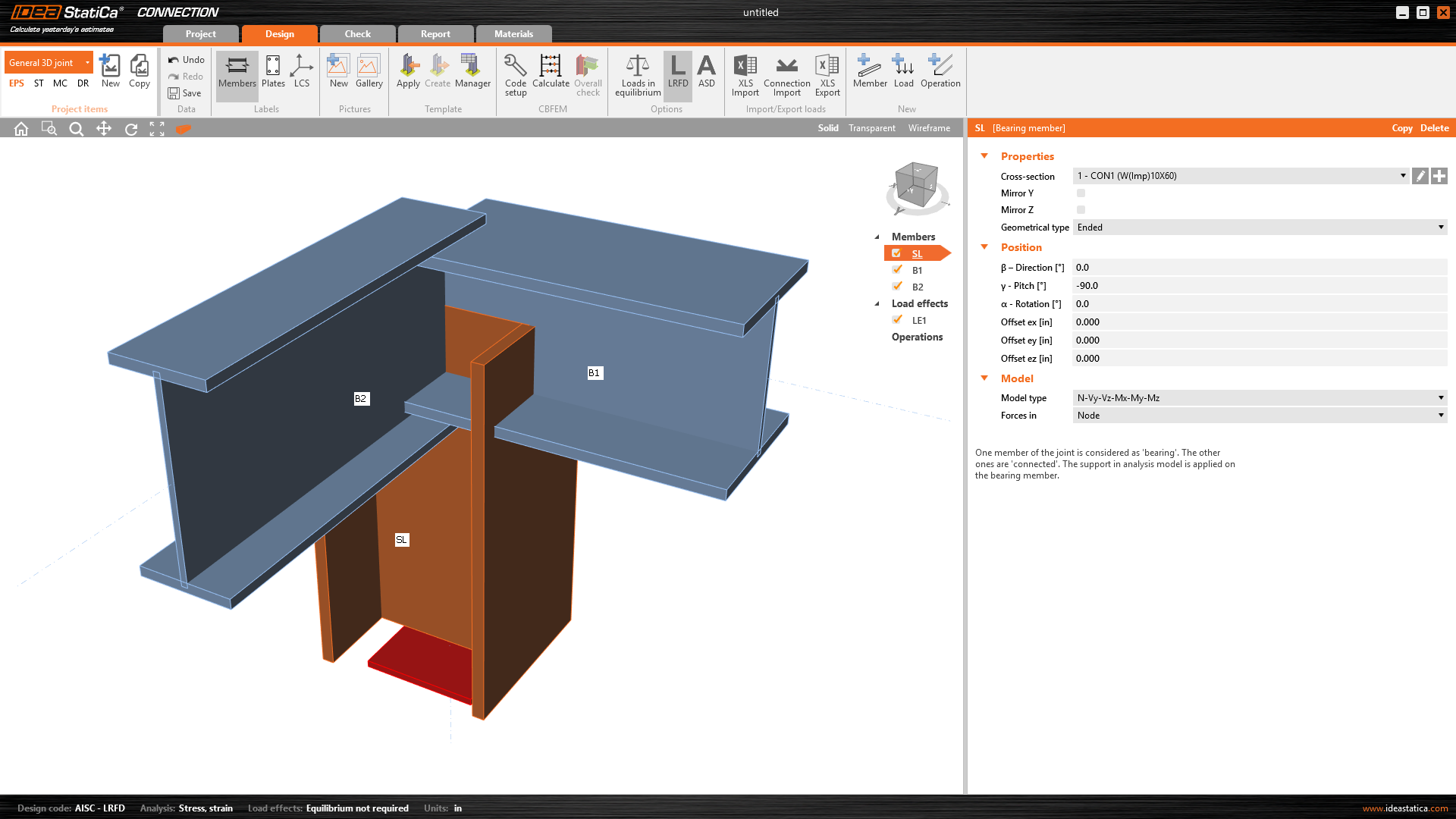

Twee staven zijn automatisch toegevoegd als onderdeel van een leeg ontwerptemplate.

inline image in article


Staaf C

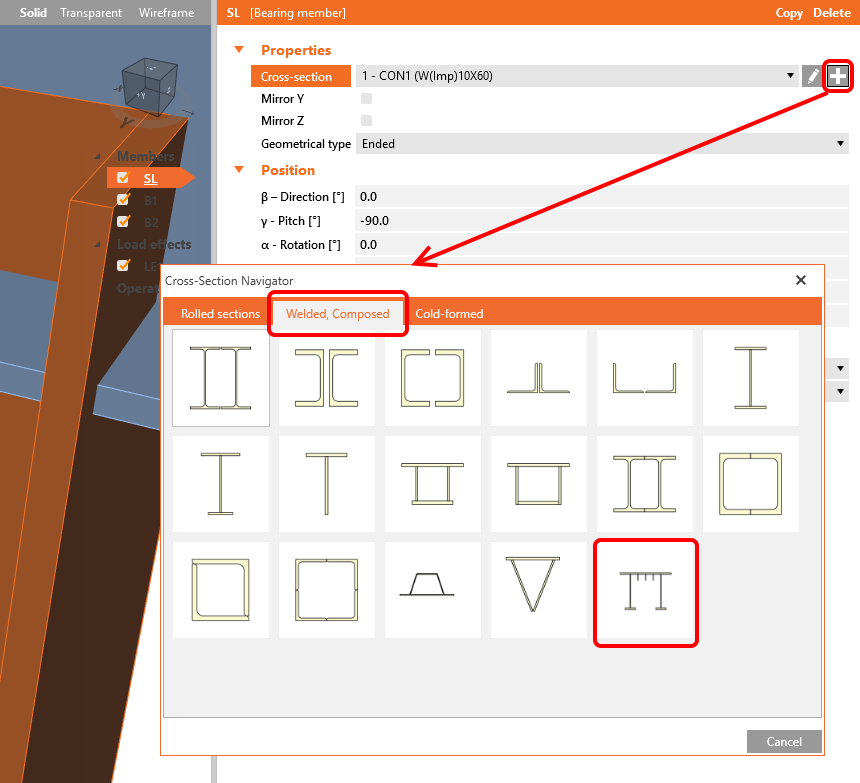

U maakt een algemene doorsnede voor de kolomstaaf. Selecteer hiervoor het tabblad Gelast, Samengesteld en klik op de Algemene stalen doorsnede.

inline image in article

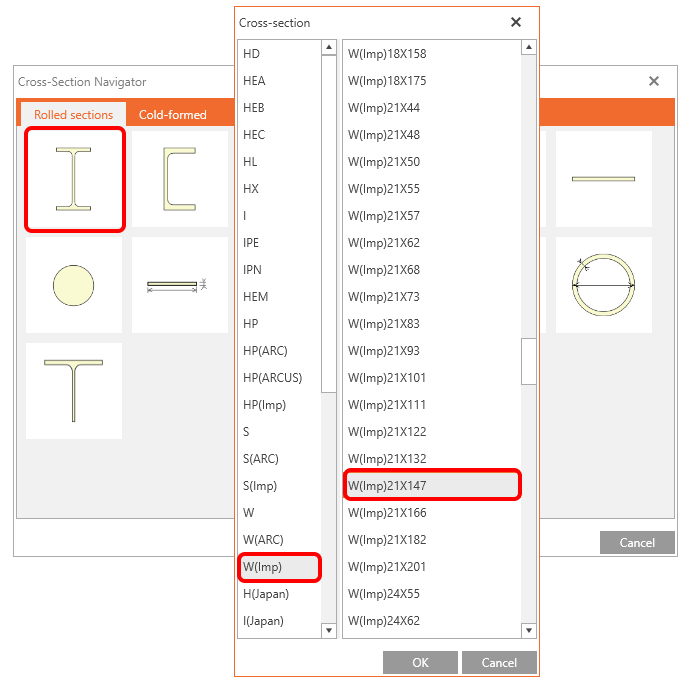

De Algemene doorsnede-editor wordt geopend en u kunt beginnen met het samenstellen van de doorsnede door de I-profielen te selecteren in de Doorsnede Navigator.

inline image in article

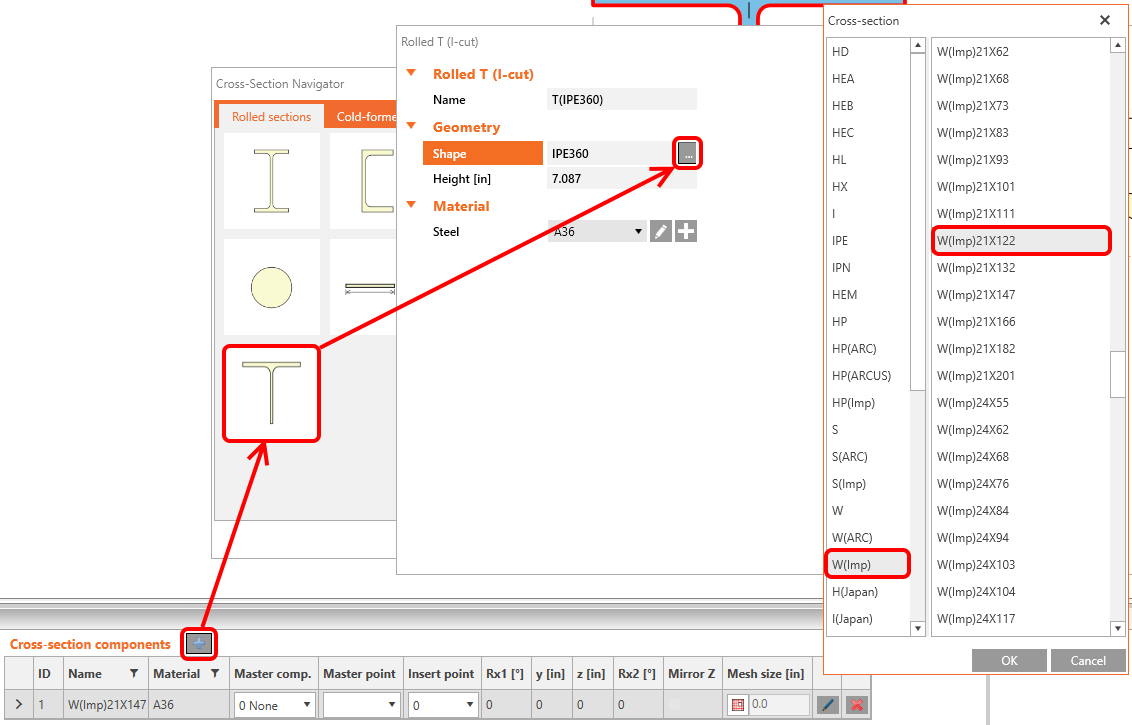

Ga verder door op het pictogram Nieuwe entiteit toevoegen te klikken en de Secties T (I-snede) te selecteren. Het venster Gewalst T (I-snede) wordt geopend en u kunt de vorm bewerken.

inline image in article

Maak een kopie van deze entiteit door op het pictogram Kopiëren in het bovenste lint te klikken.

inline image in article

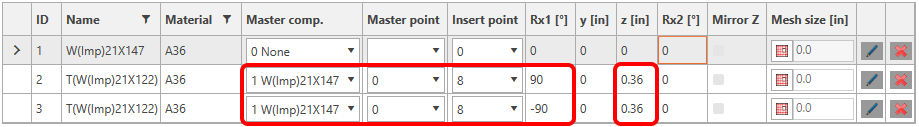

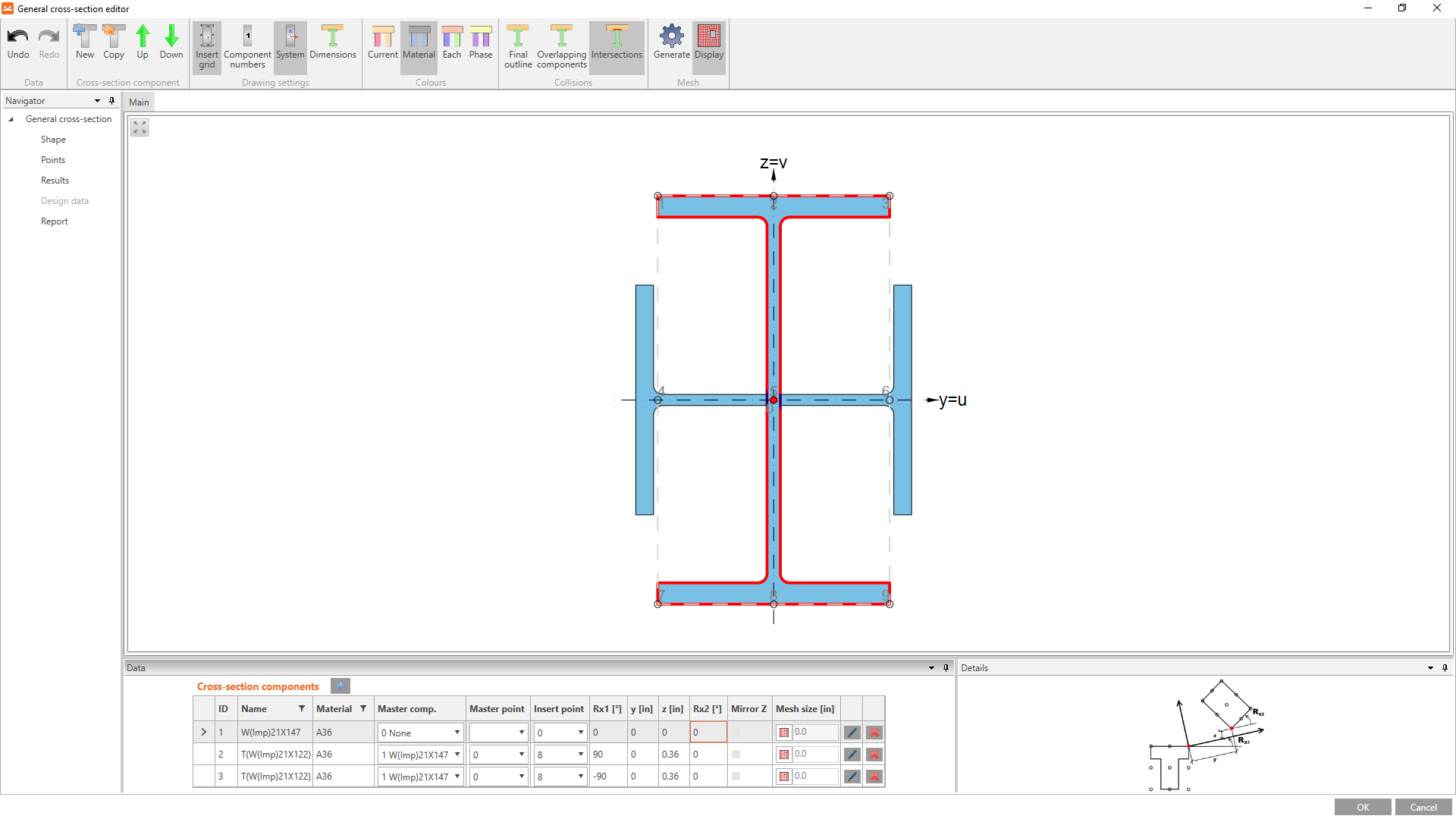

Verplaats en roteer vervolgens de toegevoegde T-vormige entiteiten om de volledige doorsnede te ontwerpen door de waarden in het tabblad Doorsnede-onderdelen te bewerken zoals in de onderstaande figuur.

inline image in article

U heeft nu het definitieve ontwerp van de doorsnede voor staaf SL.

inline image in article

Voor meer informatie, zie Hoe een aangepaste doorsnede te maken en te gebruiken.

Staaf B

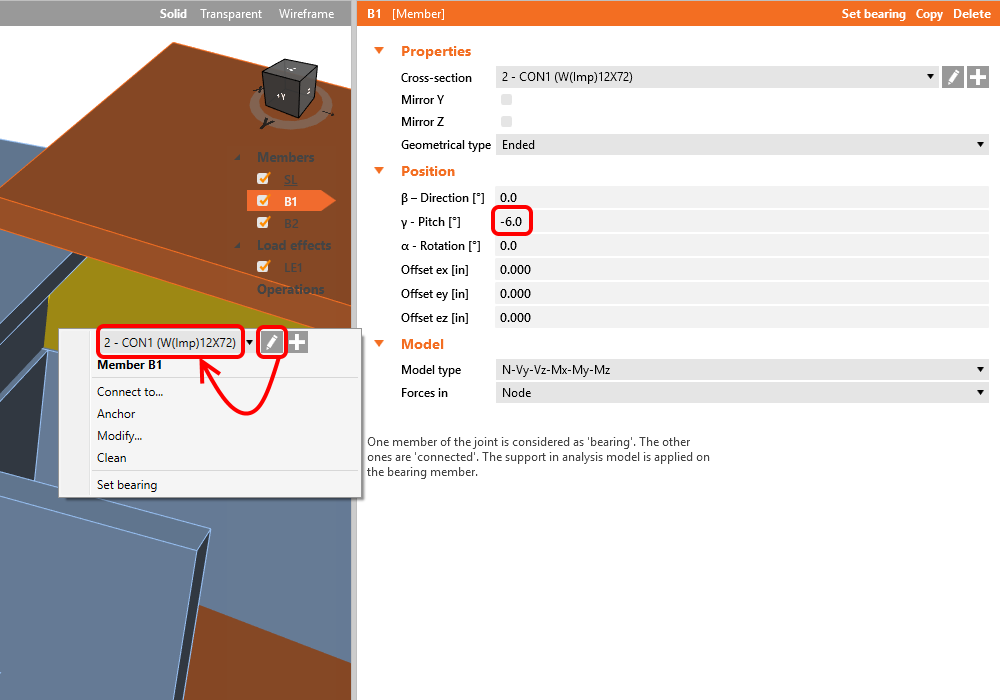

Begin met rechts klikken op staaf B en stel de doorsnede in op 12X72 uit de W (AISC 16.0) bibliotheek.

U moet ook de eigenschappen van staaf B wijzigen.

inline image in article

Staaf M3

Selecteer op het bovenste lint het pictogram Member om de nieuwe staaf M3 toe te voegen. Stel de doorsnede in op W8X21 uit de W (AISC 16.0) bibliotheek voor staaf M3.

U kunt doorgaan en de eigenschappen van staaf M3 wijzigen.

inline image in article

Voor meer informatie over de eigenschap Krachten, zie Hoe de belastingspositie te definiëren.

Staaf M4

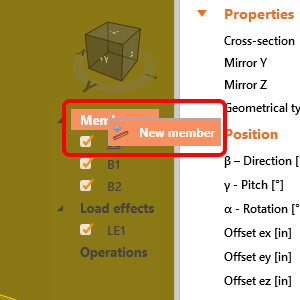

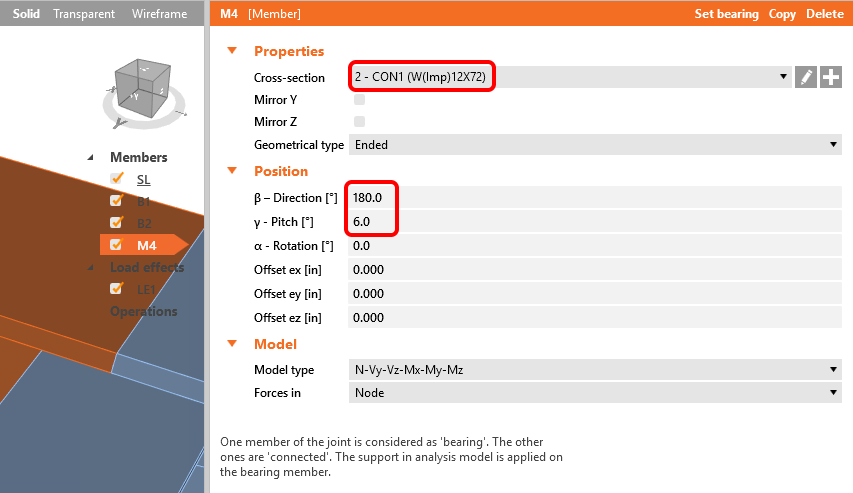

Klik met de rechtermuisknop op de rij Staven in de entiteitenstructuur in de 3D-weergave. Kies de opdracht Nieuwe staaf uit het contextmenu. Ga verder en wijzig de eigenschappen van staaf M4.

inline image in article

Staaf M5

Voeg een nieuwe staaf toe, stel de doorsnede in op L4X4X3/8 uit de L (AISC 16.0), en werk de eigenschappen bij.

inline image in article

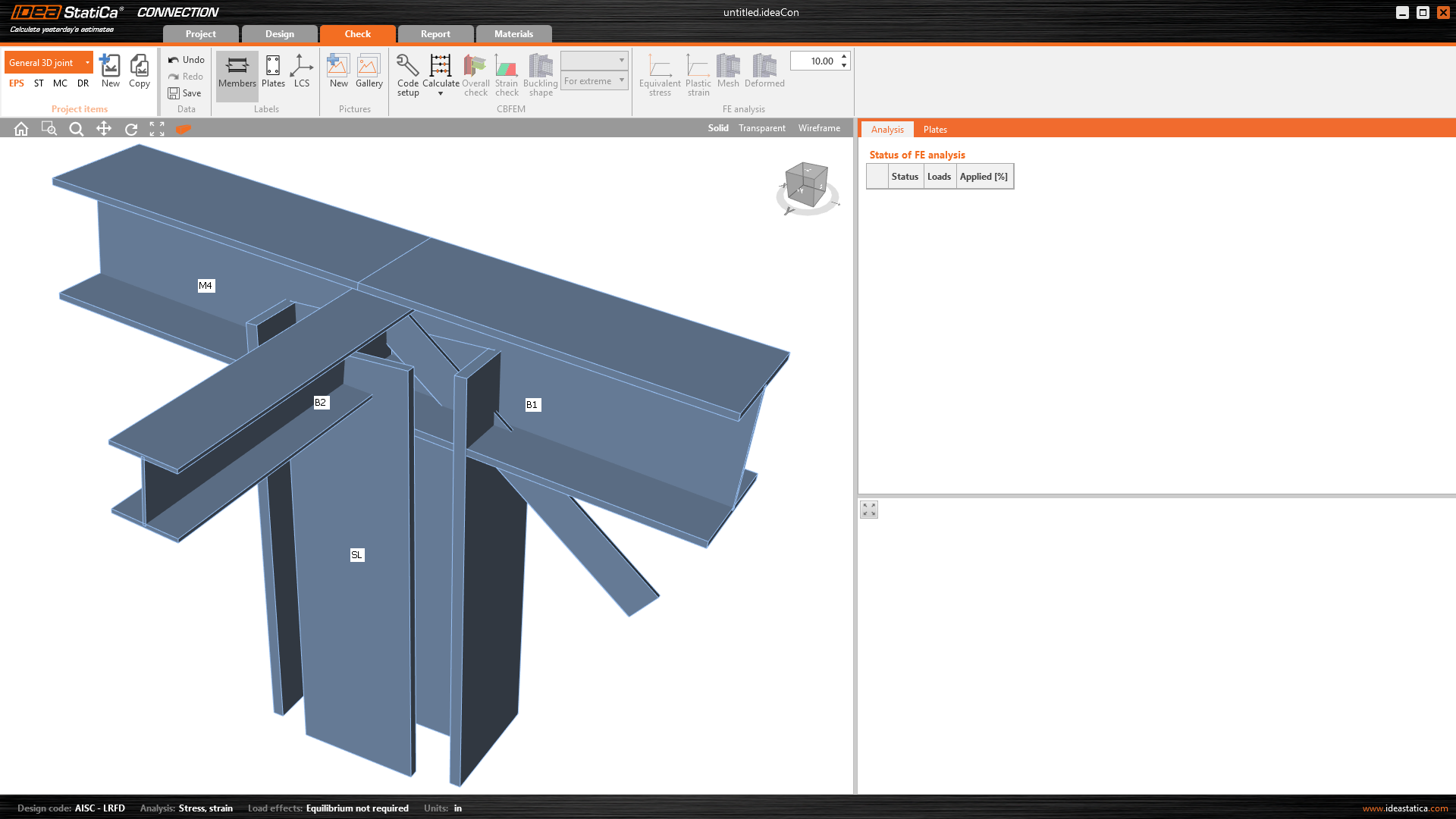

Controleer de definitieve geometrie van de staven.

inline image in article

3 Belastingseffecten

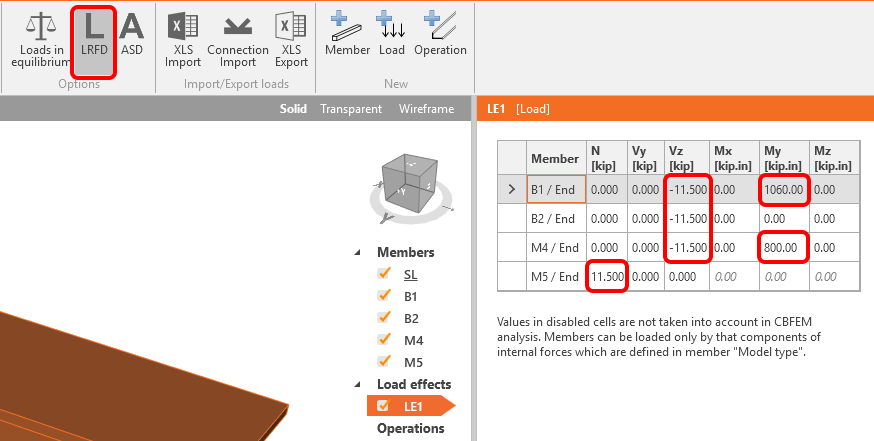

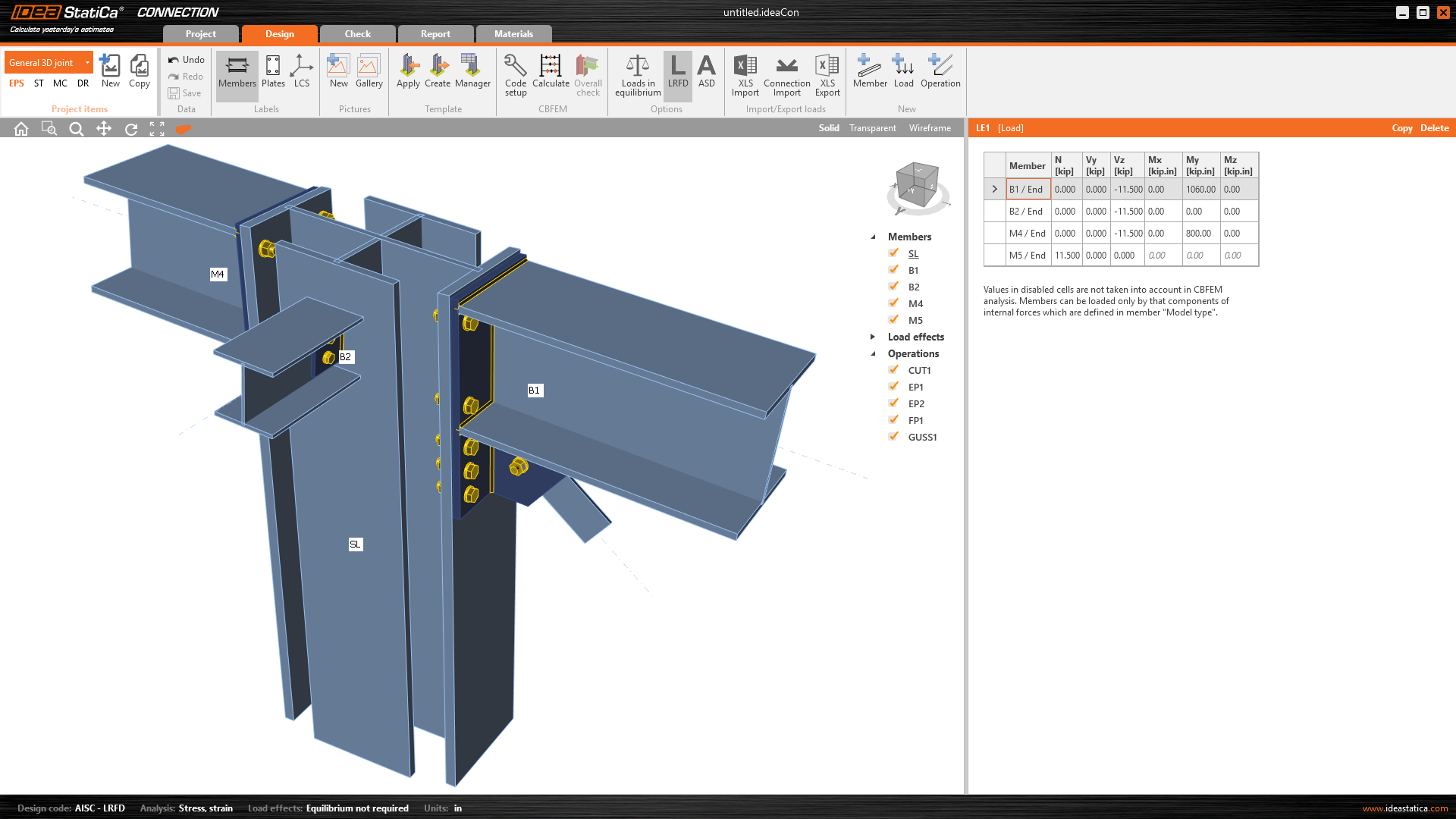

Er is automatisch één belastingseffect toegevoegd. Voer de waarden van de inwendige krachten in de tabel in en schakel Belastingen in evenwicht uit. Er kunnen meer belastinggevallen worden toegevoegd.

inline image in article

4 Ontwerp

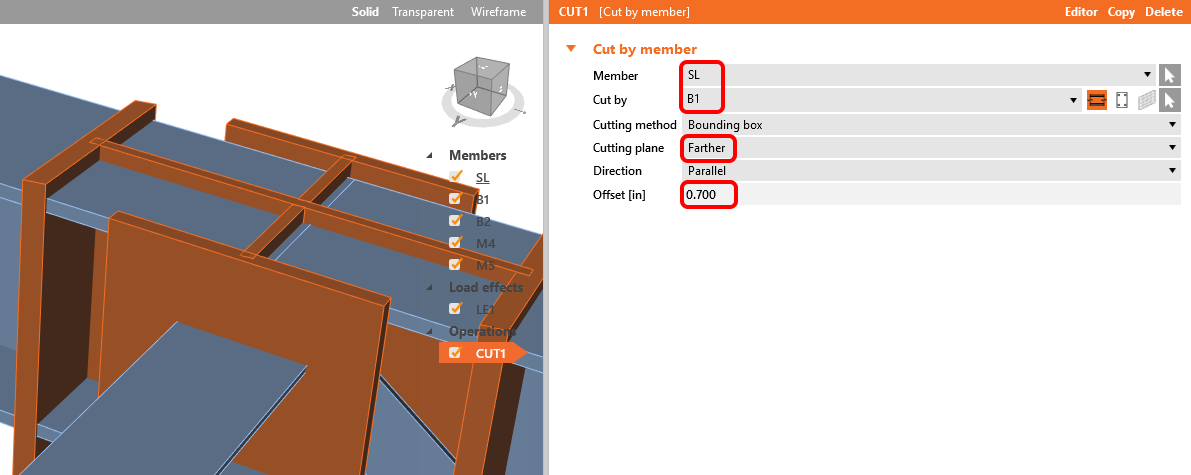

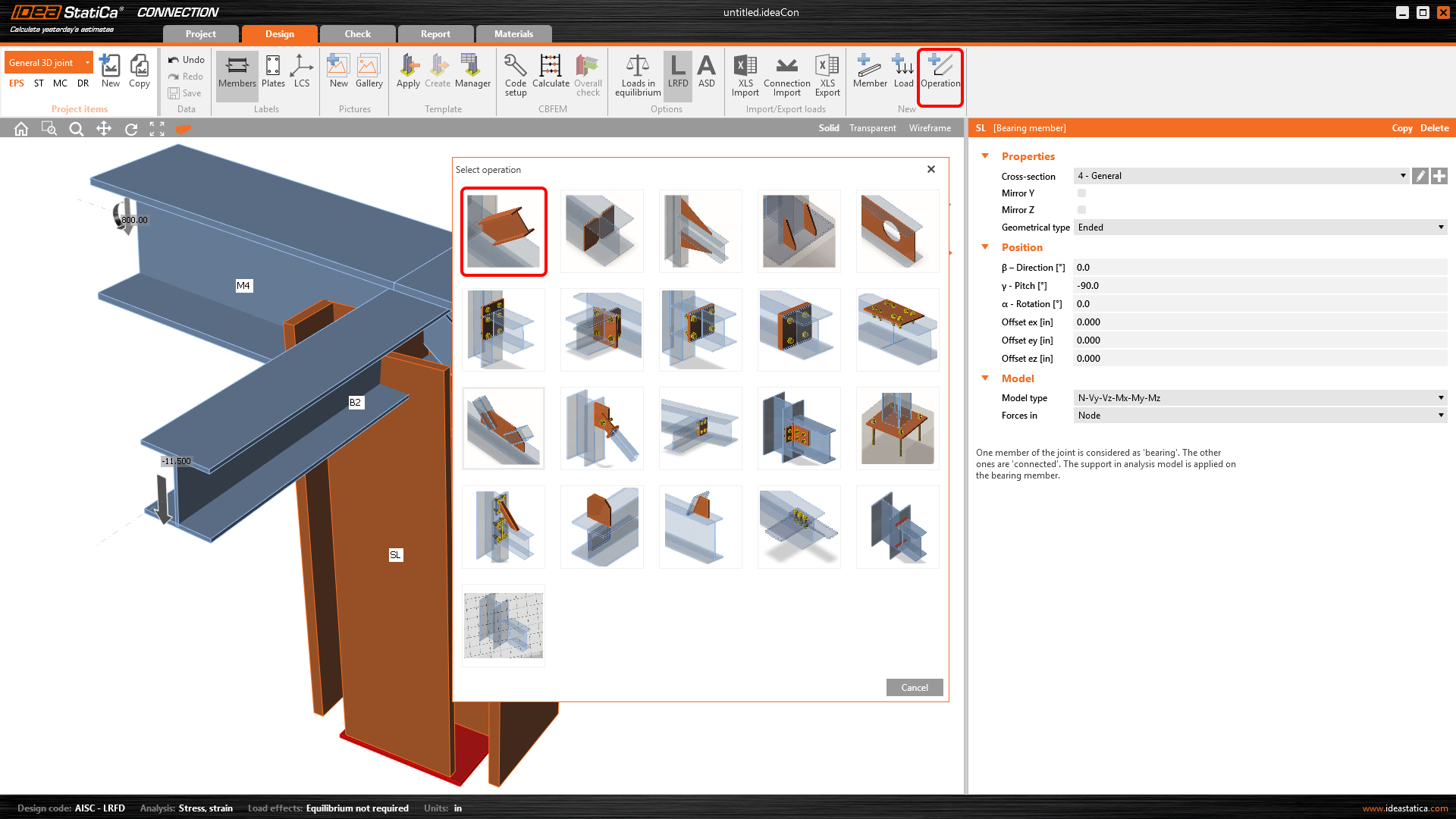

Voeg een nieuwe toe via de opdracht nieuwe Bewerking in het bovenste lint. Selecteer eerst de bewerking Snede van de staaf om de kolom te verlengen. Wijzig nu de eigenschappen van bewerking CUT1. Volg de onderstaande afbeelding.

inline image in article

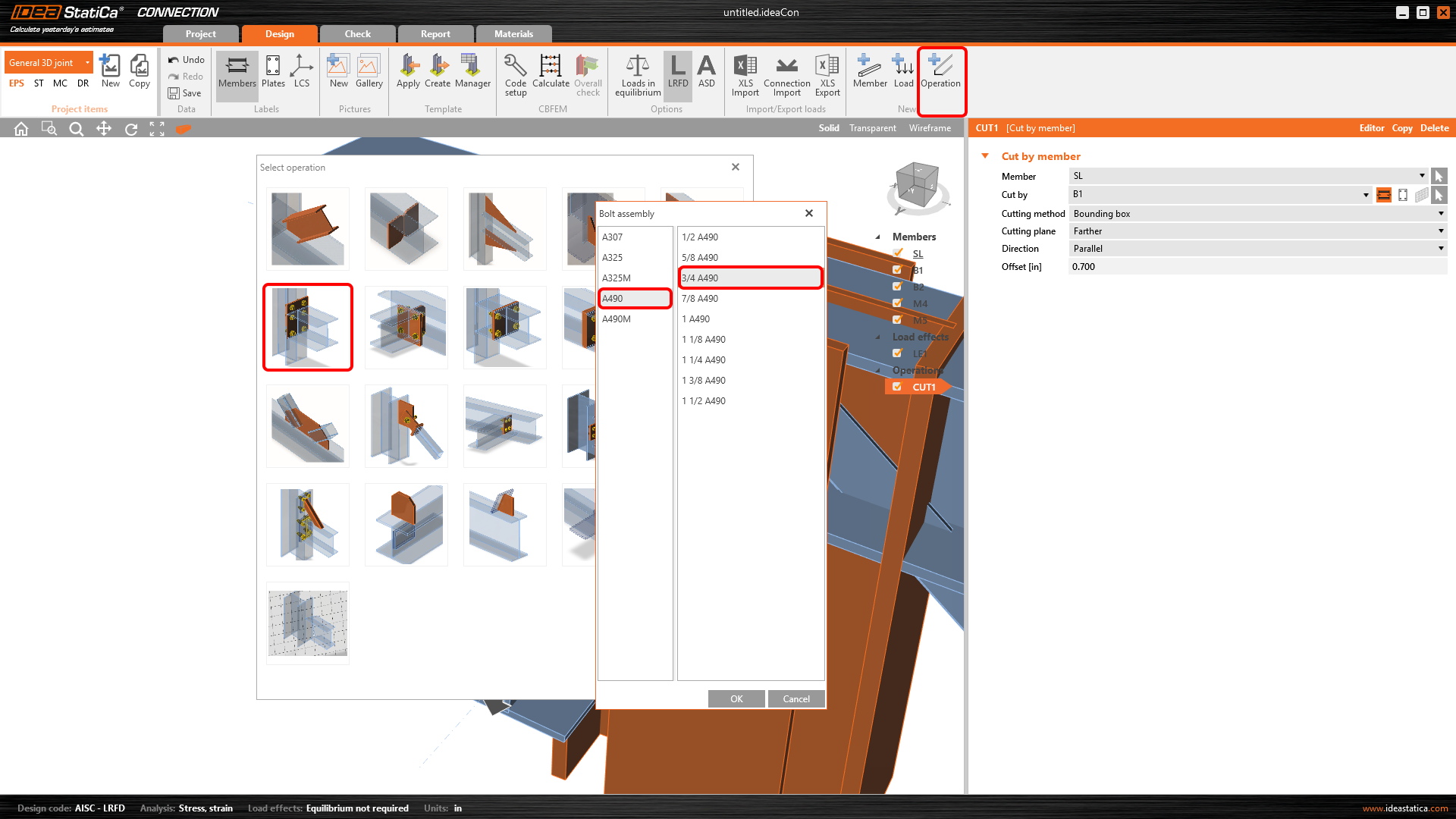

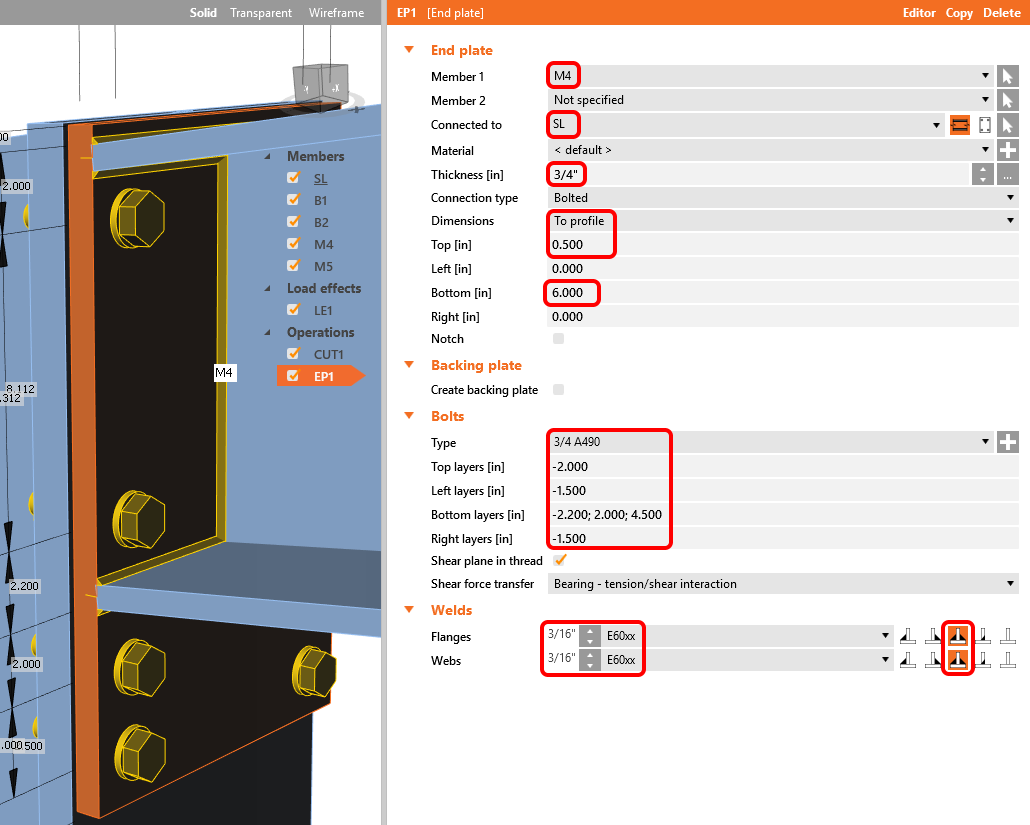

Ga verder en voeg de volgende Fabricagebewerking toe. Selecteer nu de Kopplaat en wijzig de eigenschappen van bewerking EP1.

inline image in article

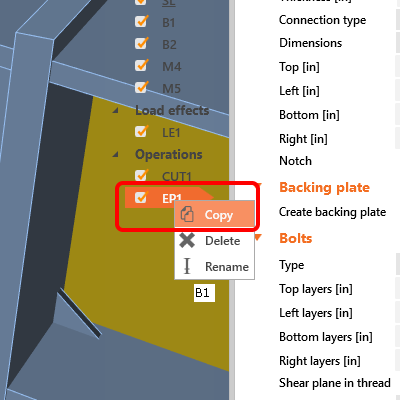

Kopieer bewerking EP1. Klik met de rechtermuisknop op EP1 en kies Kopiëren.

inline image in article

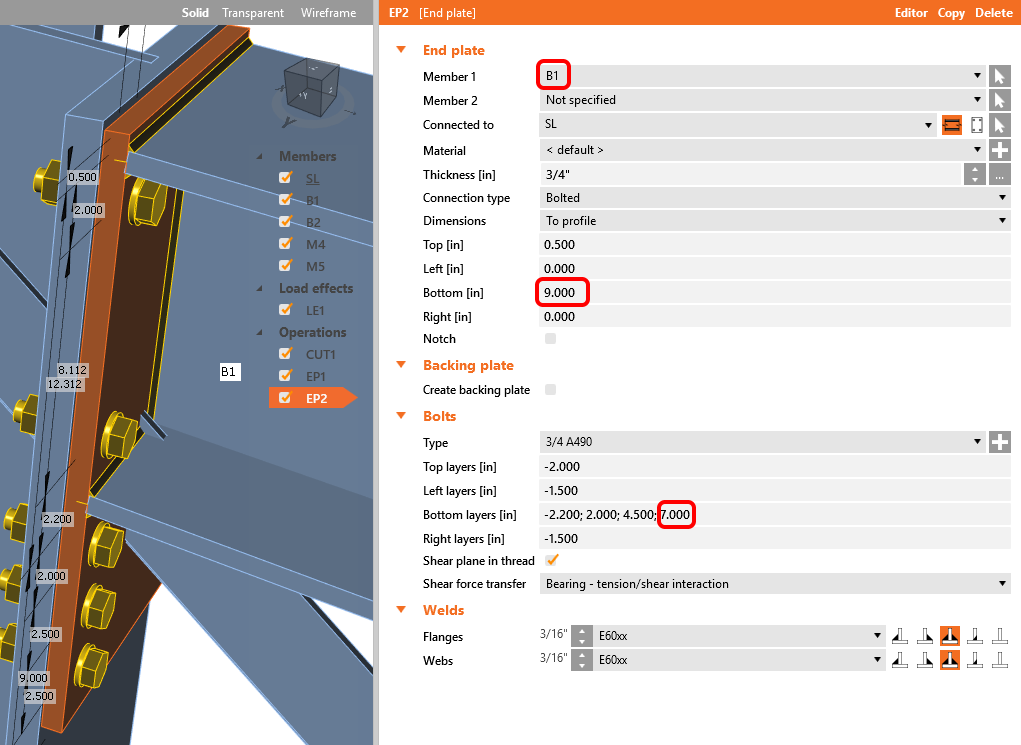

Nu moet u de juiste eigenschappen van EP2 instellen.

inline image in article

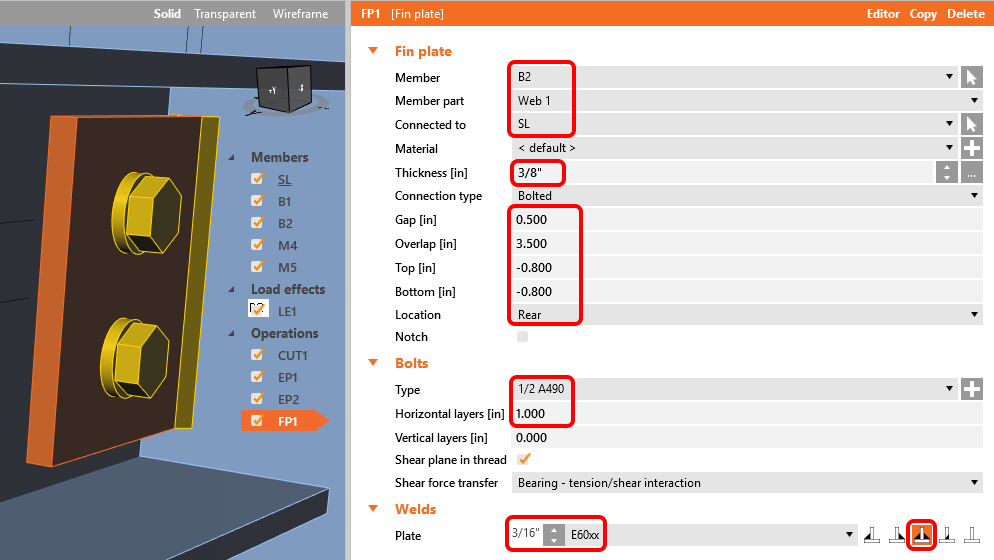

Ga verder en voer een Afschuifplaat in en wijzig de eigenschappen van bewerking SHP1. Volg de onderstaande afbeelding.

inline image in article

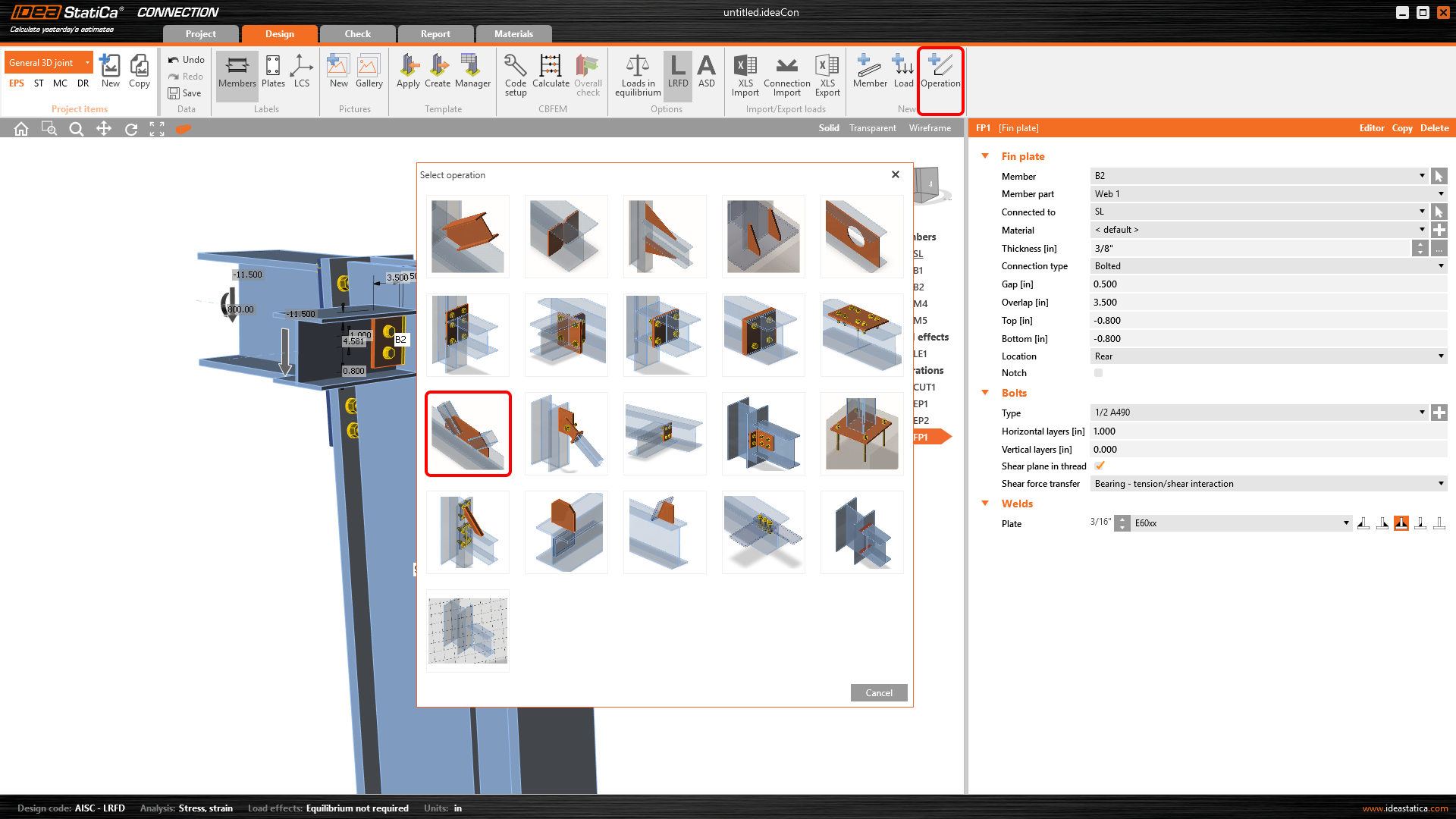

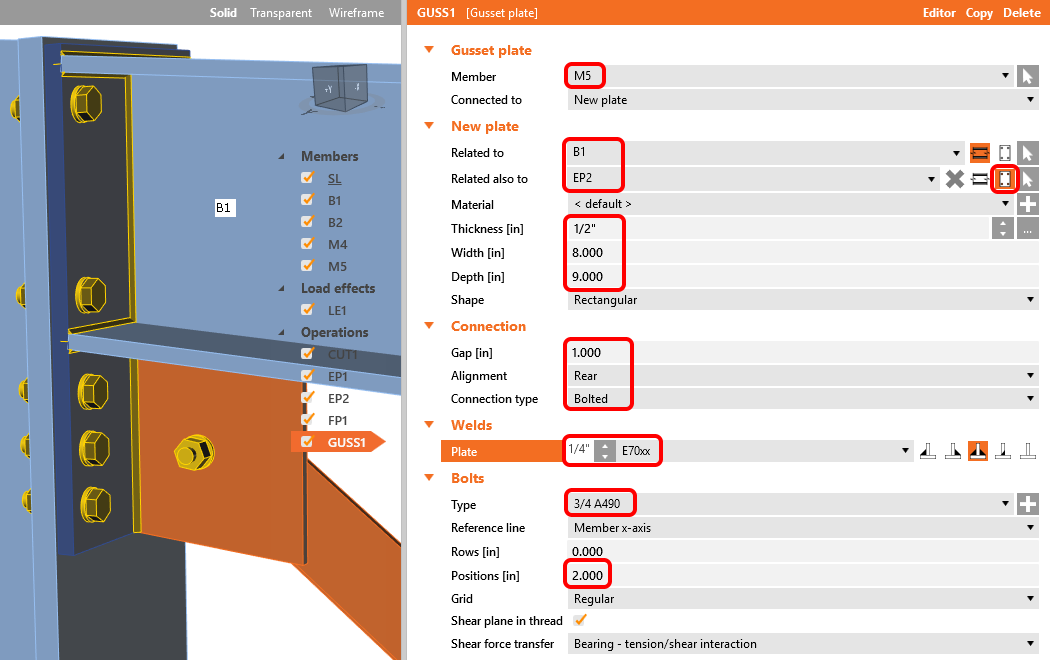

Voltooi het ontwerp door een Schetsplaat-bewerking toe te voegen en de parameters voor GUSS1 in te stellen.

inline image in article

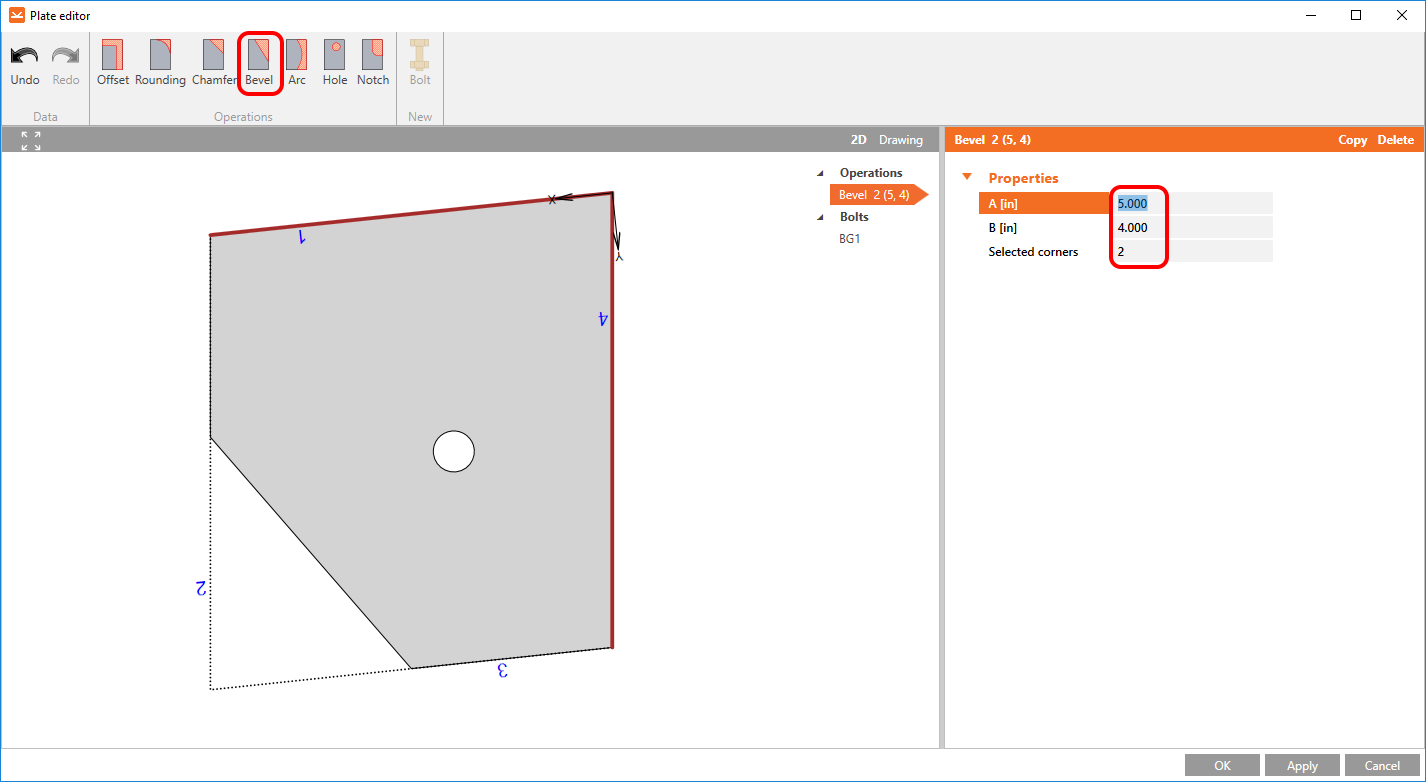

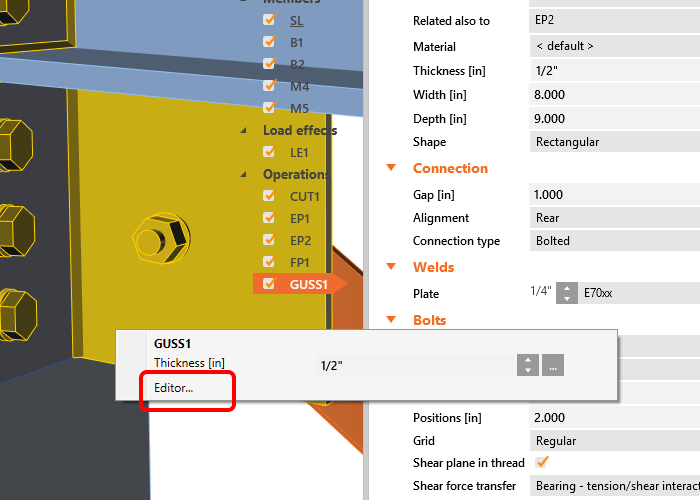

Bewerk ten slotte de vorm van de schetsplaat. Klik met de rechtermuisknop op plaat GUSS1 in de 3D-weergave en kies Editor. Pas in de plaateditor de schetsplaat aan door een Afschuining in te voeren.

inline image in article

Controleer het definitieve ontwerp van de verbinding.

inline image in article

5 Berekening en controle

U kunt de analyse starten door op Berekenen in het lint te klikken. Het analysemodel wordt automatisch gegenereerd, de berekening wordt uitgevoerd en u kunt de Algehele controle zien samen met basiswaarden van de controleresultaten.

inline image in article

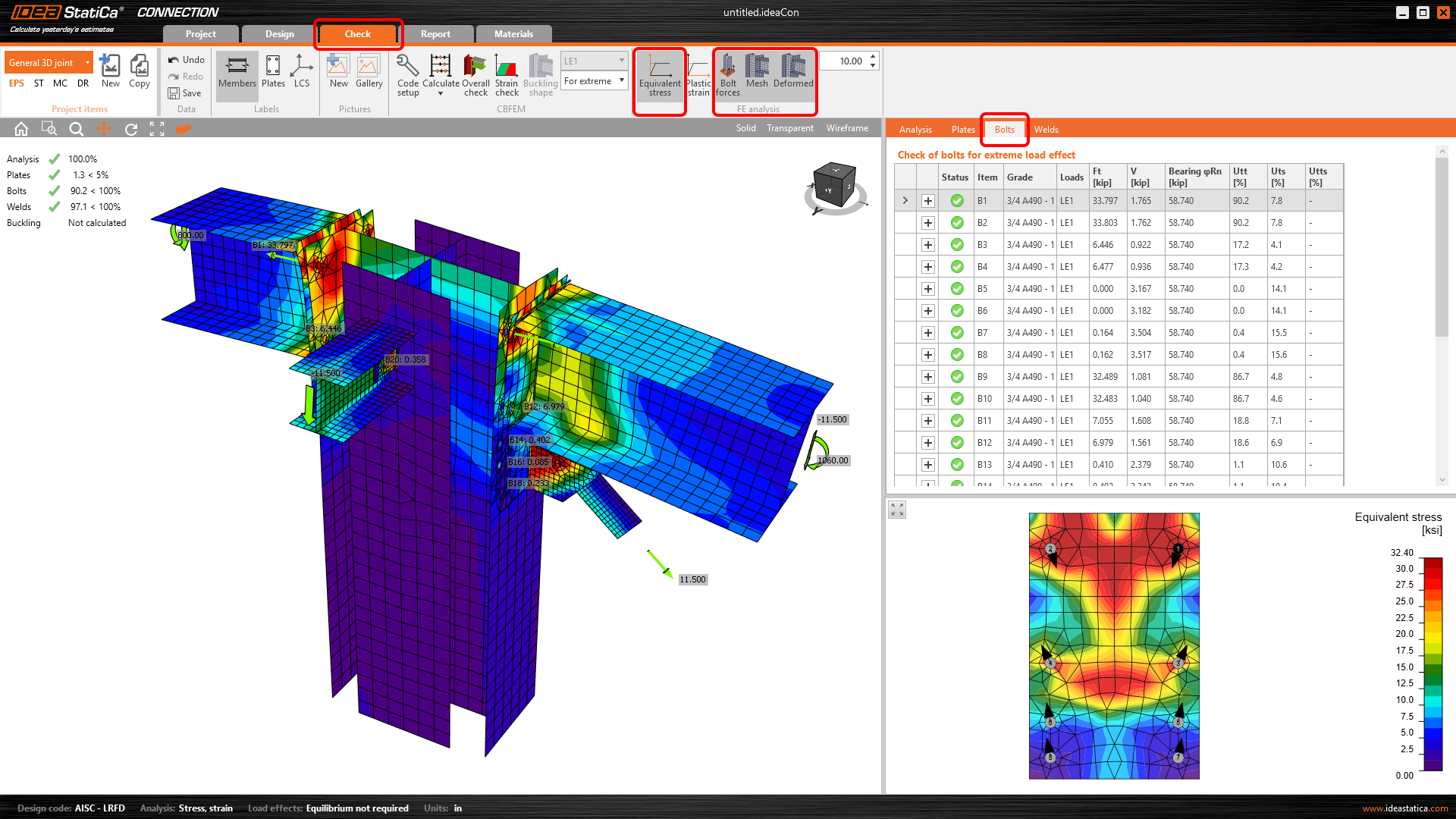

Ga naar het weergavetabblad Controle en activeer Equivalente spanning, Boutskrachten, Mesh en Vervormd vanuit het lint om een volledig beeld te krijgen van wat er in de verbinding gebeurt.

Waarden van boutcontroles en -krachten samen met controle-vergelijkingen worden weergegeven in de tabel Bouten; evenzo is er een tabblad voor lassen, enz.

inline image in article

6 Rapport

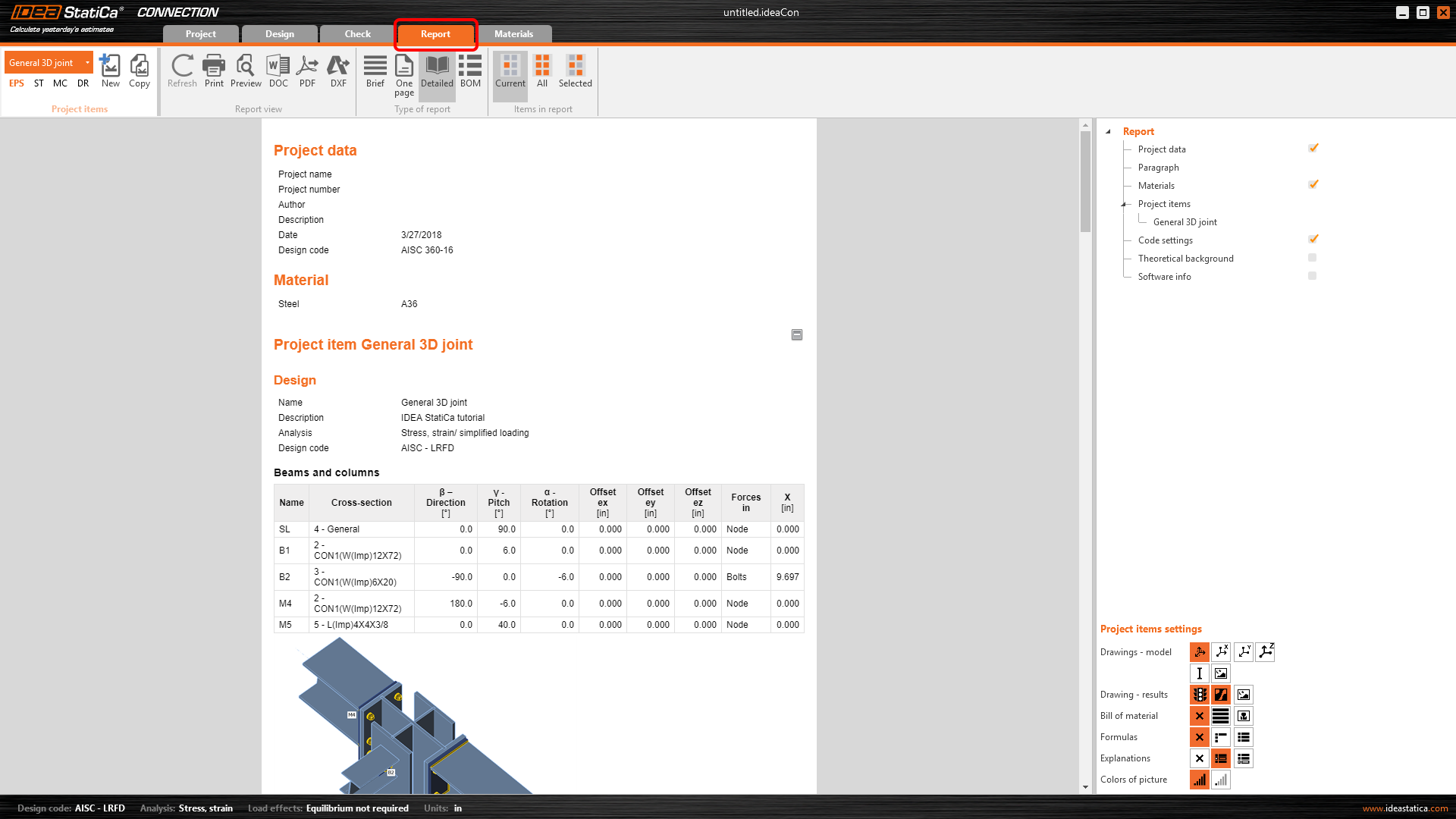

Ga ten slotte naar het tabblad Rapport. IDEA StatiCa biedt een volledig aanpasbaar rapport om af te drukken of op te slaan in een bewerkbaar formaat.

inline image in article

U heeft een algemene 3D-verbinding ontworpen, geoptimaliseerd en een normtoetsing uitgevoerd volgens AISC.
