Risolvere i problemi dei fogli di calcolo con modelli parametrici

Gli ingegneri strutturali si affidano ai fogli di calcolo da anni, specialmente per le verifiche normative dei collegamenti. Un ingegnere senior crea spesso un modello Excel, che i colleghi più giovani utilizzano semplicemente inserendo nuovi valori per ottenere i risultati. Sebbene questi modelli siano di solito preparati con precisione e validati su numerosi progetti, questo sistema presenta dei limiti – controllo delle versioni, errori nei dati, problemi di manutenzione e conformità normativa – tutti elementi che sottraggono tempo prezioso e riducono l'accuratezza. I modelli parametrici di IDEA StatiCa offrono un'alternativa efficiente, combinando facilità d'uso con una potente automazione per eliminare molti dei problemi insiti nei flussi di lavoro basati su fogli di calcolo.

In questo articolo, esploreremo le sfide dell'utilizzo dei fogli di calcolo per le verifiche normative dei collegamenti, i vantaggi dei modelli parametrici in IDEA StatiCa e come questo cambiamento possa trasformare i flussi di lavoro negli studi di ingegneria strutturale.

Le sfide delle verifiche normative dei collegamenti basate su fogli di calcolo

I fogli di calcolo sono stati la soluzione preferita da molte aziende grazie alla loro disponibilità. In genere, un ingegnere senior prepara i fogli di calcolo per la verifica normativa dei collegamenti in Excel e li salva su un'unità condivisa. I colleghi più giovani ne fanno poi copie proprie e le adattano secondo le necessità.

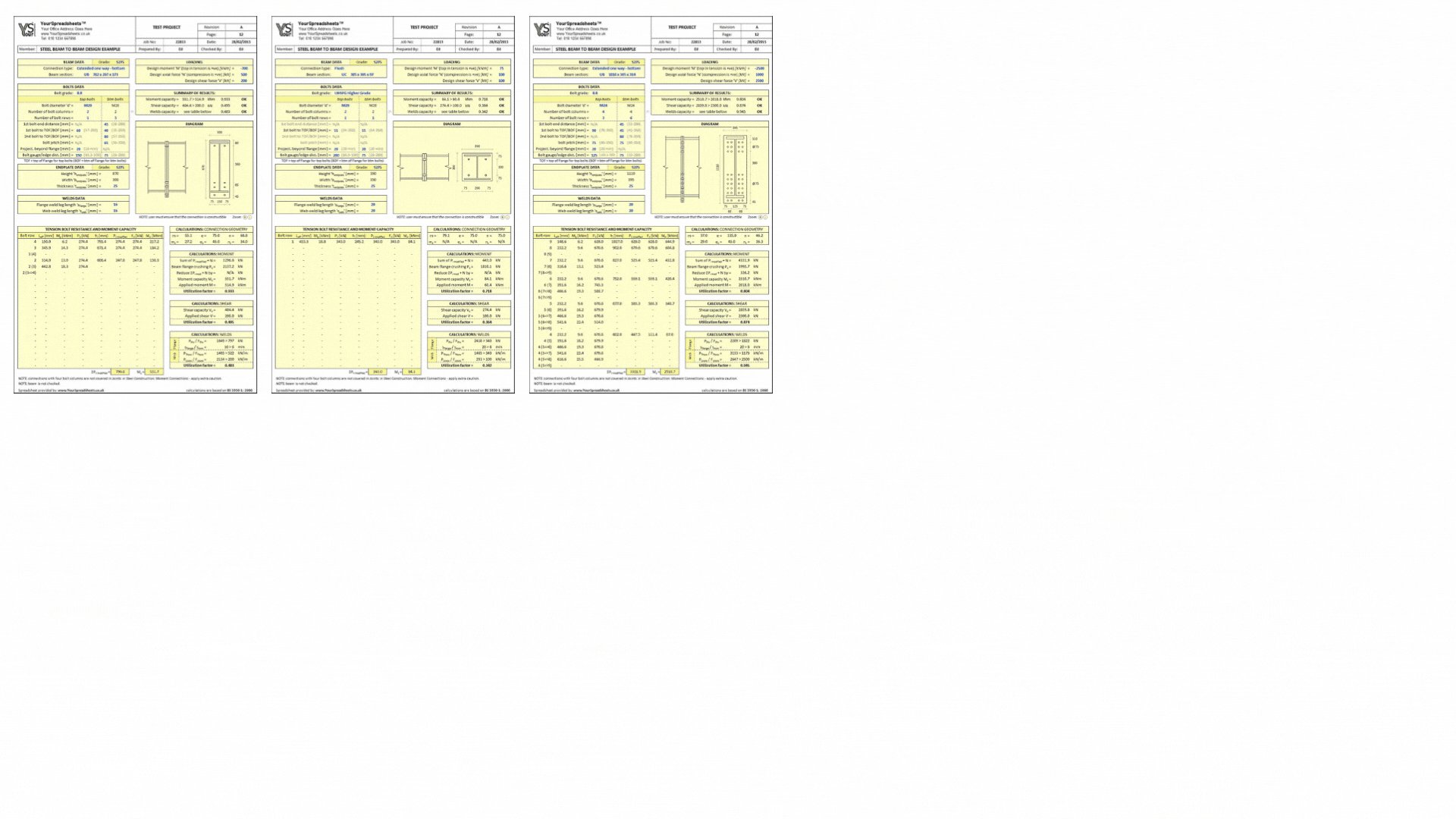

Cosa contengono questi fogli di calcolo?

Affinché questi fogli di calcolo funzionino correttamente, devono includere:

• Dati delle sezioni trasversali: Dimensioni e proprietà da un database interno delle sezioni.
• Definizioni dei materiali: Proprietà per sezioni in acciaio, bulloni, piastre e saldature da un database dei materiali.
• Definizioni dei carichi: Spesso inserite manualmente copiando i valori da disegni o software FEA.
• Impostazione di progetto: Inclusi numero di bulloni, altezza della saldatura e spessore della piastra.
• Logica di verifica ed equazioni: Impostate secondo le norme di settore.
• Riepilogo dei risultati: Presentato in formato sintetico.

Sebbene questo flusso di lavoro sembri semplice, esistono diverse sfide. Con la crescente complessità dei progetti strutturali, questi strumenti un tempo adeguati ora risultano insufficienti in alcune aree chiave:

Controllo delle versioni e distribuzione

Mantenere un'unica "fonte di verità" è fondamentale per l'accuratezza, ma è notoriamente difficile con i fogli di calcolo. Gli ingegneri scaricano i modelli sulle proprie unità locali, che diventano rapidamente obsolete man mano che vengono create nuove versioni. Senza controlli rigorosi, i modelli obsoleti possono circolare, causando incongruenze ed errori nelle verifiche.

Inserimento manuale dei dati e rischio di errori

I flussi di lavoro basati su fogli di calcolo richiedono spesso l'inserimento manuale dei dati — copiare i valori dei carichi da disegni o relazioni, inserire le specifiche dei materiali e altro ancora. Ogni passaggio introduce un rischio di errore, dagli errori di battitura alle discrepanze nelle unità di misura. Inoltre, senza una robusta validazione degli input, il foglio di calcolo potrebbe eseguire una verifica basata su dati errati (al di fuori dell'intervallo di validità del modello), compromettendo potenzialmente la sicurezza e l'accuratezza del progetto finale.

Complessità nella gestione dei database

Le verifiche normative dei collegamenti richiedono l'accesso a database aggiornati delle proprietà delle sezioni, dei materiali, delle specifiche di bulloni e saldature e altro ancora. Con i fogli di calcolo, gli ingegneri si trovano di fronte a due opzioni: copiare i dati rilevanti in ogni foglio di calcolo, il che moltiplica le dimensioni e i compiti di manutenzione, oppure collegarsi a un unico database esterno, che può interrompersi se i file vengono spostati o rinominati. Entrambi gli approcci aggiungono livelli di complessità.

Garantire l'accuratezza nel tempo

I modelli di fogli di calcolo devono essere creati e validati con cura su diversi esempi. In seguito, devono essere mantenuti per garantire che le formule, i riferimenti al database e la logica rimangano corretti. Tuttavia, con più persone che accedono e modificano i modelli, sovrascritture accidentali o errori non rilevati possono degradare l'accuratezza nel tempo. Bloccare celle e formule è possibile, ma richiede costante vigilanza e competenze tecniche.

Documentazione limitata della logica del foglio di calcolo

I fogli di calcolo sono tipicamente creati e mantenuti da singoli individui che potrebbero lasciare l'azienda o passare a ruoli diversi. Senza una documentazione dettagliata, può essere difficile per i nuovi utenti comprendere la logica alla base dei calcoli, individuare gli errori o aggiornare le formule. Questa mancanza di trasparenza può trasformare un foglio di calcolo in una "scatola nera", in cui la logica è nascosta e potenzialmente fraintesa.

Presentazione dei risultati

Per presentare il progetto completato, è necessario un ulteriore lavoro per presentare correttamente i risultati sotto forma di schizzi e disegni.

Limitazioni nell'adattamento alle nuove norme

Le norme e i codici di progettazione si evolvono regolarmente. Quando vengono introdotte nuove linee guida, aggiornare tutti i fogli di calcolo esistenti (o piuttosto crearne di nuovi) per garantire la conformità è un compito significativo. Questo processo può essere sia dispendioso in termini di tempo che costoso, rendendo difficile stare al passo con le ultime norme in tutte le verifiche.

Esiste un altro modo? Benvenuti nel mondo dei modelli parametrici

I modelli parametrici in IDEA StatiCa presentano un'alternativa efficace e automatizzata ai tradizionali flussi di lavoro basati su fogli di calcolo. Progettati pensando agli ingegneri strutturali, i modelli di IDEA StatiCa eliminano molti dei passaggi manuali richiesti nelle verifiche basate su fogli di calcolo e forniscono un solido framework per accuratezza, coerenza e conformità normativa.

Cosa sono i modelli parametrici?

Un modello parametrico è un modello preconfigurato con parametri regolabili. Invece di personalizzare i calcoli in un foglio di calcolo, gli ingegneri possono inserire valori specifici nel modello, che si adatterà di conseguenza per produrre risultati accurati. IDEA StatiCa ha sviluppato una libreria di modelli specificamente per le verifiche normative dei collegamenti, rendendo facile il passaggio dai calcoli manuali su foglio di calcolo alle verifiche automatizzate con una configurazione minima. Tuttavia, creare un proprio modello personalizzato non è affatto difficile.

Principali vantaggi dei modelli parametrici in IDEA StatiCa

• Database centralizzati e aggiornati

Con i modelli parametrici, gli ingegneri non devono gestire manualmente più database di materiali o sezioni. IDEA StatiCa fornisce database integrati e aggiornati regolarmente di sezioni, materiali e altri componenti rilevanti. Questi database garantiscono che le verifiche utilizzino i dati più recenti senza richiedere aggiornamenti manuali, risparmiando tempo e riducendo gli errori.

• Importazione diretta dei carichi con Checkbot

La funzionalità di IDEA StatiCa Checkbot consente agli ingegneri di importare i dati dei carichi direttamente da un modello di analisi strutturale globale, eliminando la necessità di inserimento manuale dei dati. Questa integrazione non solo fa risparmiare tempo, ma riduce anche il rischio di errori nell'inserimento dei dati, fornendo un livello più elevato di accuratezza nelle verifiche.

• Conformità normativa integrata

I modelli parametrici in IDEA StatiCa sono dotati di logica di verifica normativa integrata per le norme di progettazione più comuni, quindi gli ingegneri non devono programmare manualmente la logica di verifica o aggiornare i fogli di calcolo quando le norme cambiano. Il team di IDEA StatiCa monitora continuamente le norme di settore, aggiornando l'applicazione per garantire la conformità.

• Visualizzazione 3D intuitiva

Una delle funzionalità più potenti di IDEA StatiCa è la capacità di visualizzazione 3D. Con un'interfaccia 3D, gli ingegneri possono vedere chiaramente le configurazioni dei collegamenti, le specifiche dei materiali e i percorsi dei carichi, rendendo più facile verificare visivamente gli input. Questa interfaccia intuitiva consente agli ingegneri di valutare l'impatto di diverse configurazioni e confermare che ogni input sia accurato.

• Relazioni automatizzate e pronte per la condivisione

IDEA StatiCa genera relazioni dettagliate che riassumono la verifica in un formato chiaro e accessibile. Queste relazioni includono informazioni essenziali come le specifiche del collegamento, le condizioni di carico e i risultati della verifica, rendendo facile condividere i risultati con le parti interessate o integrare i risultati nei pacchetti di documentazione. Gli schizzi del modello possono anche essere esportati come IFC.

• Distribuzione migliorata e controllo delle versioni

Con la Connection Library in IDEA StatiCa, gli ingegneri possono distribuire i modelli parametrici in tutta l'azienda. Una volta che un modello viene pubblicato nel set "Aziendale", è immediatamente disponibile per tutti i membri del team. Questa distribuzione centralizzata riduce al minimo il rischio di discrepanze nelle versioni, garantendo che tutti utilizzino il modello più recente e accurato.

• Personalizzazione semplificata e adattabilità

I modelli parametrici di IDEA StatiCa offrono flessibilità senza complessità. Sebbene i modelli limitino gli input a un insieme controllato, sono comunque personalizzabili per le diverse esigenze di progetto. Gli ingegneri possono aggiungere elementi di progetto specifici, come armature aggiuntive, configurazioni non standard o analisi di stabilità, mantenendo al contempo l'integrità della verifica.

Scenari reali in cui i modelli parametrici eccellono davvero

I modelli parametrici sono progettati per semplificare le attività di progettazione di routine e ottimizzare i flussi di lavoro. Ma cosa succede quando un progetto presenta una sfida inaspettata – quei problemi reali imprevisti che non rientrano nei vincoli di alcun modello predefinito? È qui che la potenza di IDEA StatiCa brilla davvero.

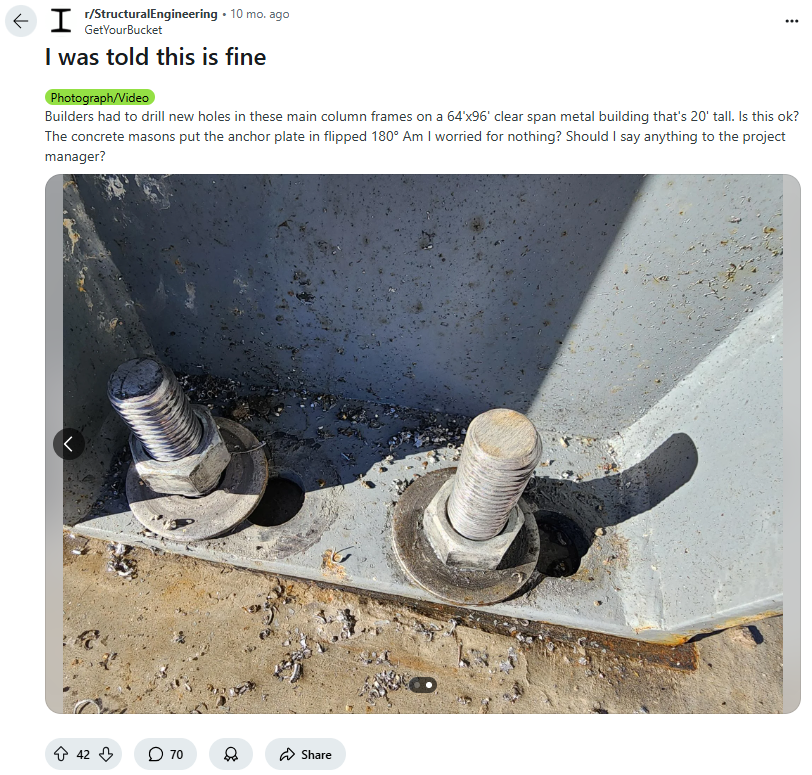

https://www.reddit.com/r/StructuralEngineering/comments/1akp1p8/i_was_told_this_is_fine/?rdt=48582

Di fronte a una situazione non standard, non sei limitato dal modello. IDEA StatiCa ti consente di passare senza soluzione di continuità da un modello parametrico a un modello completamente personalizzabile, offrendo una flessibilità senza pari per affrontare scenari complessi. Ecco alcuni esempi:

• Geometria del collegamento inaspettata
  Immagina un progetto che richiede un allineamento unico delle travi o una disposizione irregolare degli elementi. Passa semplicemente all'editor del modello completo in IDEA StatiCa, dove puoi regolare le posizioni degli elementi, aggiungere eccentricità o persino creare collegamenti completamente nuovi.
• Deviazioni costruttive in cantiere
  A volte ciò che viene realizzato in cantiere non corrisponde esattamente al progetto. Forse una piastra è disallineata o i fori per i bulloni sono mal posizionati. Con IDEA StatiCa, puoi adattare il modello del collegamento per riflettere le condizioni as-built e garantire che soddisfi ancora i requisiti di sicurezza e prestazione.
  Consulta l'articolo Ancoraggi disallineati e intagli nelle piastre di base per un ottimo esempio!
• Aggiunta di dettagli complessi
  Hai bisogno di includere irrigidimenti, ritagli o disposizioni specifiche di bulloni che non fanno parte del tuo modello? L'editor del modello completo ti consente di aggiungere queste funzionalità rapidamente e integrarle senza soluzione di continuità nel collegamento.
• Condizioni di carico non comuni
  I modelli sono ideali per i carichi comuni, ma quando si affrontano effetti torsionali, carichi eccentrici o forze di taglio impreviste, la piena flessibilità di IDEA StatiCa ti consente di modificare il progetto ed eseguire analisi avanzate, garantendo risultati accurati e sicuri.
• Richieste interdisciplinari
  L'ingegneria strutturale si interseca spesso con altre discipline. Ad esempio, se un condotto HVAC nelle vicinanze richiede un foro attraverso una trave principale, il modello può essere aggiornato per tenerne conto, inclusi i suoi effetti sui percorsi dei carichi e sulla distribuzione delle tensioni.
• Altri tipi di analisi disponibili in un unico modello
  Il modello deve valutare la rigidezza o forse l'instabilità? Puoi facilmente eseguire più tipi di analisi all'interno di un unico file.

In ogni caso, la transizione da un modello a un modello personalizzato completo è intuitiva ed efficiente. Si mantengono tutti i vantaggi del potente solutore e degli strumenti di analisi di IDEA StatiCa, acquisendo al contempo la libertà di modellare qualsiasi scenario. Questa adattabilità non solo fa risparmiare tempo, ma elimina anche la necessità di software secondari o ricalcoli manuali.

Iniziare con i modelli parametrici in IDEA StatiCa

Passare dai fogli di calcolo ai modelli parametrici può sembrare scoraggiante, ma il processo è semplice. Ecco una guida di base per configurare e utilizzare un modello parametrico in IDEA StatiCa:

• Seleziona un modello dalla Connection Library: IDEA StatiCa offre una gamma di modelli preconfigurati per i collegamenti più comuni. Scopri di più nell'articolo Modelli parametrici nella Connection Library.
• Inserisci i parametri specifici del progetto: Inserisci i valori di base come tipi di materiale, dimensioni dei bulloni e condizioni di carico. Il software adatterà il modello di conseguenza.
• Esegui la verifica: Con pochi clic, genera i risultati in base alle norme di settore.
• Esamina e condividi i risultati: Visualizza un modello 3D del collegamento, esamina la relazione di verifica e condividi i risultati con le parti interessate.

Non hai trovato un modello adatto nella nostra libreria? Crea un nuovo modello e pubblicalo in un set Aziendale per condividerlo con tutti i tuoi colleghi in azienda. Puoi iniziare con il nostro tutorial Progettazione parametrica in IDEA StatiCa Connection - Nozioni di base (01).

Conclusione

Per gli ingegneri strutturali, i modelli parametrici di IDEA StatiCa rappresentano un grande passo avanti rispetto ai tradizionali flussi di lavoro basati su fogli di calcolo. Centralizzando i dati, automatizzando i calcoli e fornendo la conformità normativa integrata, questi modelli eliminano molti dei problemi associati ai fogli di calcolo. Gli ingegneri ottengono flussi di lavoro più accurati, coerenti ed efficienti, liberando tempo per concentrarsi su ciò che conta davvero: progettare strutture sicure e affidabili.
