Come integrare facilmente ETABS con IDEA StatiCa
Nel 2020, abbiamo riprogettato la maggior parte dei nostri collegamenti BIM a IDEA StatiCa. Per questo motivo, abbiamo sviluppato un nuovo IDEA Open Module (IOM), basato sul formato XML, che è completamente aperto e può essere utilizzato da tutti. Questo nuovo approccio viene utilizzato anche per l'importazione in IDEA StatiCa a partire da ETABS 17.
L'integrazione è guidata dal nostro esclusivo Code-check Manager che consente di:
- Esportare rapidamente giunti in acciaio singoli o multipli
- Utilizzare varie opzioni di carico
- Sincronizzare tutte le modifiche apportate nell'applicazione ETABS con il modello IDEA StatiCa.
Inoltre, è possibile inviare facilmente il modello tramite l'applicazione IDEA StatiCa Viewer, esportare un file DWG o condividerlo con altri collaboratori del progetto che potrebbero non disporre della licenza IDEA StatiCa.
Tutti gli utenti di ETABS 17, 18 e ETABS 19 hanno la possibilità di esportare connessioni e travi in IDEA StatiCa versione 20.0 e 20.1.
Con la nuova versione 21.0 (il cui rilascio è previsto per aprile 2021), solo ETABS 18 e ETABS 19 saranno pienamente supportati. Le funzionalità della versione 17 di ETABS rimangono, ma la piena compatibilità non può essere garantita.
Come integrare ETABS e IDEA StatiCa
L'integrazione di entrambi i sistemi è molto semplice e può essere effettuata in pochi clic.

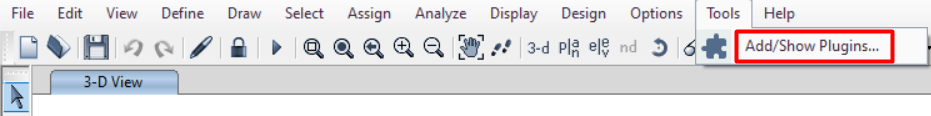

Iniziate facendo clic su Strumenti nella barra multifunzione superiore di ETABS e selezionate "Aggiungi/Mostra plugin...".

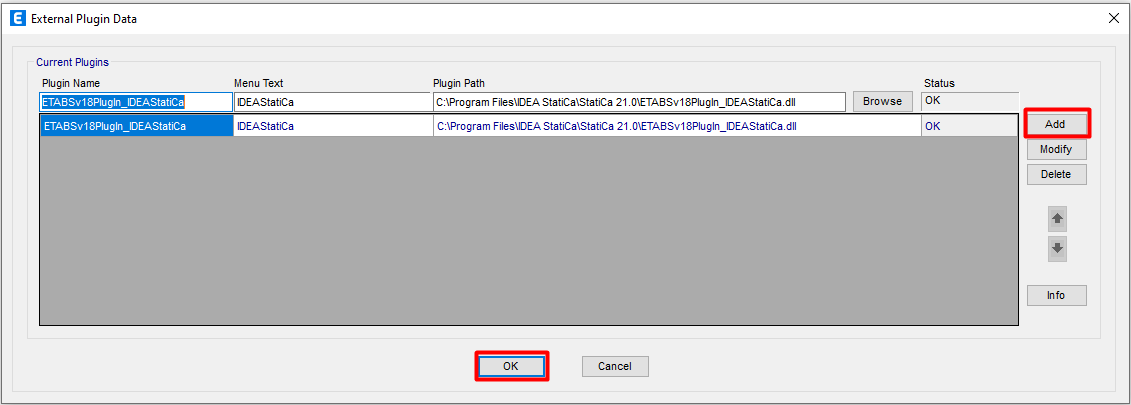

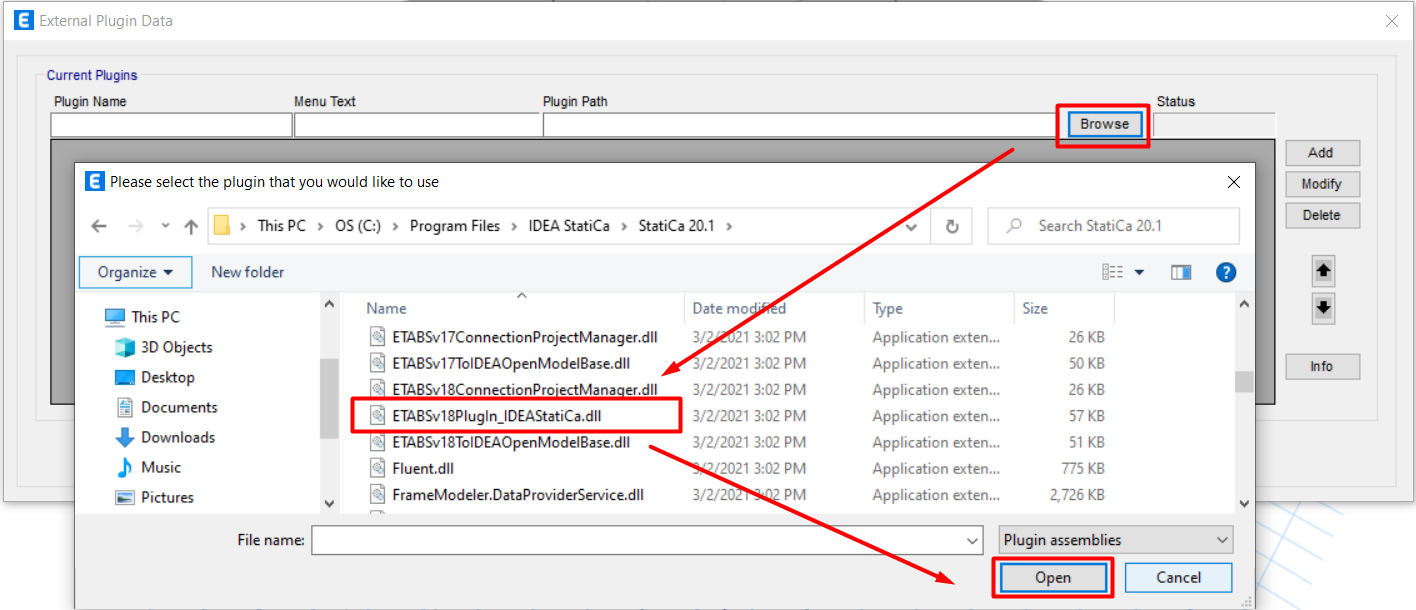

Successivamente, fare clic su Sfoglia e caricare il file memorizzato qui: C:\Program Files\IDEA StatiCa **.*\ETABSv18PlugIn_IDEAStatiCa.dll
Il testo del menu può essere modificato, ad esempio in IDEA StatiCa.
Per eseguire il Code-check Manager, fare clic sul pulsante appena aggiunto sotto Strumento; viene visualizzata una nuova finestra.

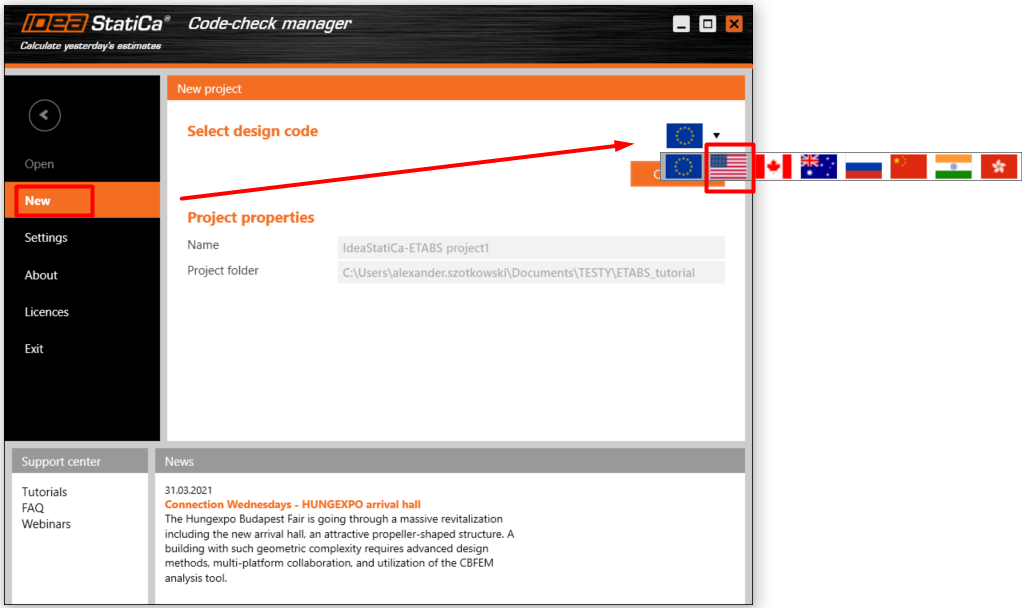

Quando la finestra si apre per la prima volta, selezionare il codice che si sta utilizzando.

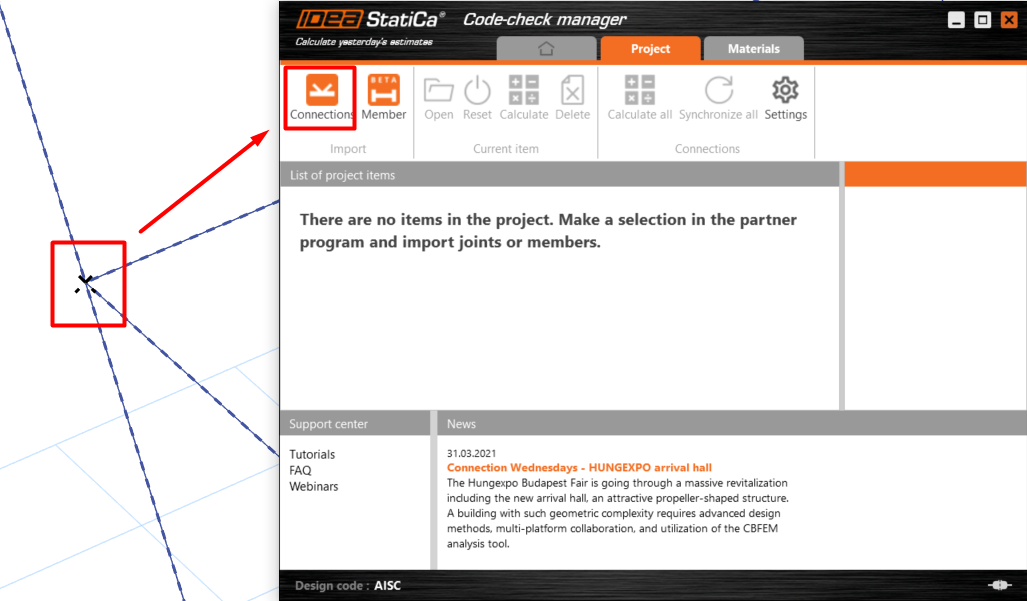

A questo punto è sufficiente selezionare un giunto o più giunti in ETABS. Dopo averli selezionati, fare clic sul pulsante Connessione.
Ora siete pronti per iniziare la progettazione.
Da dove iniziare?
Se siete alle prime armi con IDEA StatiCa, vi consigliamo di iniziare con una delle nostre esercitazioni incentrate sulla progettazione di connessioni utilizzando l'integrazione con ETABS.
In questo modo potrete imparare facilmente a progettare e verificare le connessioni in acciaio importate da ETABS e a creare relazioni personalizzabili. Inoltre, in questo tutorial potete scoprire come sincronizzare i progetti in IDEA StatiCa nel caso in cui sia necessario modificare il modello originale in ETABS.
Se siete tra coloro che preferiscono un metodo di apprendimento visivo, potete guardare la registrazione di un webinar in cui è stata presentata l'integrazione tra ETABS e IDEA StatiCa.
Problemi e domande più comuni per l'integrazione di ETABS
Ho modificato la sezione trasversale in ETABS, ma ho già effettuato l'esportazione. Cosa posso fare?
Basta aprire la finestra Code-check Manager e fare clic sul pulsante Sincronizza tutto. Tutte le modifiche apportate in ETABS (sezioni trasversali, carichi, ecc.) saranno nuovamente importate. Se il giunto è già stato analizzato, i risultati devono essere calcolati di nuovo.
La sezione trasversale di una trave in IDEA StatiCa Connection è sovraccarica, devo modificarla. Come posso fare?
Il collegamento BIM ETABS - IDEA è un collegamento unidirezionale. In questo caso, è necessario tornare in ETABS, modificare il profilo della trave ed eseguire l'analisi. Dopodiché, nel Code-check Manager fare clic su Sincronizza tutto.
Volete sapere dove sono memorizzati tutti i file di connessione?
Andate nella cartella in cui è memorizzato il file ***.edb. Accanto ad esso, troverete una cartella con il nome IdeaStatiCa-***.
Posizione membro importata in modo errato
Il collegamento ETABS BIM funziona per un'ampia varietà di connessioni e giunti. Tuttavia, tenete conto che alcune funzionalità non sono ancora supportate. In particolare, si tratta di eccentricità.

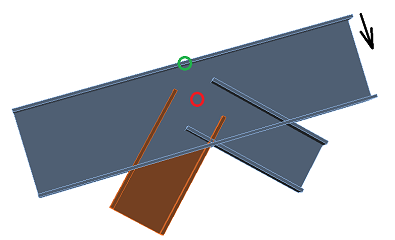

Quando si utilizzano le eccentricità in ETABS, occorre tenere presente che le forze interne vengono importate correttamente, ma i membri devono essere impostati nella posizione corretta. Questo aspetto è descritto più dettagliatamente qui.
Riassumere
ETABS è uno dei software più utilizzati al mondo per l'analisi e la progettazione degli edifici. IDEA StatiCa mette a disposizione dei suoi utenti un potente collegamento BIM, potenziando IDEA StatiCa Code-check Manager che automatizza l'importazione degli elementi e dei carichi richiesti.
Il risparmio di tempo ottenuto grazie alla possibilità di importare connessioni multiple e alla sincronizzazione dei modelli modificati in ETABS può aggiungere un vantaggio decisivo per i vostri progetti. Grazie ad esso, potrete consegnare i vostri progetti in modo più rapido ed efficiente, ma sempre con la massima attenzione alla sicurezza.
Provate IDEA StatiCa gratuitamente per 2 settimane e testate l'integrazione con ETABS.
