Limitazioni del collegamento BIM per il calcestruzzo
Di seguito sono descritte le attuali limitazioni e considerazioni nell'utilizzo del collegamento BIM ETABS/SAP2000 con IDEA StatiCa Checkbot e Detail 2D, evidenziando i potenziali vincoli, i problemi comuni e le pratiche raccomandate per garantire un'analisi e una progettazione accurate.
Limitazione: Importazione
Se un caso di carico ETABS contiene passi di analisi, IDEA StatiCa Checkbot non sarà in grado di considerarli tutti.
- Si raccomanda di separare i casi di carico a passi in casi di carico individuali prima dell'importazione.
Limitazione: Funzionalità di sincronizzazione
Durante la sincronizzazione del modello, i tipi di combinazione di carico vengono reimpostati.
- L'utente deve riassegnare i tipi di combinazione di carico corretti dopo ogni sincronizzazione.
Limitazione: Creazione dell'elemento Detail
Le seguenti limitazioni si applicano durante la creazione di un Detail in Checkbot:
- I Detail possono essere creati solo per elementi parete giacenti sullo stesso piano.
- Se gli elementi selezionati non sono complanari, si verificherà un errore e sarà necessario selezionare un diverso insieme di elementi.
Limitazione: Esportazione Detail
Durante l'esportazione di un Detail, si applicano le seguenti limitazioni (in Checkbot verrà visualizzato un avviso quando pertinente):
- I carichi uniformi fuori piano applicati agli elementi 2D non vengono trasferiti a Detail 2D.
- Gli elementi 2D non verranno uniti se presentano spessori diversi, materiali diversi o valori di carico nel piano diversi.
- Il carico fuori piano non può essere esportato. Verrà visualizzato un avviso se il carico totale sul bordo per un caso di carico supera ±1 kN.
- Gli elementi 2D non verticali non dovrebbero essere trasferiti a Detail 2D; l'applicazione non è adatta a tali elementi.
Problemi comuni nel flusso di lavoro
- I carichi concentrati puntuali possono causare errori nell'analisi non lineare. Aggiungere un dispositivo di trasferimento (ad es. piastra di appoggio) per distribuire il carico.
- Una mesh grossolana di ETABS o SAP2000 (tipica dei modelli globali) può causare picchi di tensione e produrre forze concentrate non realistiche sia in valore che in posizione per la progettazione dell'armatura.
- Raccomandazione: Modificare la mesh a 100 mm x 100 mm per gli elementi parete importati.
- Una mesh grossolana può anche causare momenti nel piano significativi che non possono essere catturati accuratamente in IDEA StatiCa.
- Raccomandazione: Impostare la rigidezza fuori piano degli elementi parete importati a un valore basso in modo che gli elementi strutturali circostanti nel modello globale possano adeguatamente assorbire e trasferire le forze fuori piano.
- Se un carico puntuale sul bordo genera trazione sul bordo (ad es. da carico laterale), l'analisi non lineare potrebbe non convergere.
- Raccomandazione: Spostare leggermente il carico puntuale verso l'interno per garantire un corretto coinvolgimento del calcestruzzo.
Limitazioni del collegamento BIM per l'acciaio
Il collegamento funziona ora per un'ampia varietà di collegamenti/giunti. Tuttavia, si prega di tenere in considerazione le funzionalità ancora non supportate:
Limitazione: Importazione dei carichi
Non è supportata l'importazione di combinazioni di carico che contengono combinazioni di carico con aggiunta non lineare.
Non è supportato il riferimento a una combinazione di carico all'interno di un'altra combinazione di carico.
Limitazione: Come eseguire i collegamenti SAP2000 e ETABS con IDEA StatiCa 22.1.
Versioni problematiche:
- SAP2000 24.1.0
- ETABS 20.3.0
Descrizione del problema:
La nuova patch di SAP2000 24.1.0 non funziona con l'ultima versione di IDEA 22.1. Quando si avvia Checkbot dal menu, appare come segue e non è possibile eseguire alcuna azione/clic.
Soluzione:
Questo vale anche per SAP2000 e ETABS (versioni più recenti). La soluzione alternativa consiste nel:
1. Individuare il file di configurazione (SAP2000.exe.config o ETABS.exe.config) in
C:\Program Files\Computers and Structures\SAP2000 24\
oppure
C:\Program Files\Computers and Structures\ETABS 20\
2. Eliminare le seguenti righe dal fondo del file e salvarlo (richiede diritti di amministratore).
In alternativa, copiare il file sul desktop, modificarlo lì e copiarlo nuovamente nella cartella originale.
Ecco come dovrebbe apparire il file (nella sua parte inferiore) dopo che il binding dell'assembly è stato correttamente eliminato:
3. A questo punto è possibile avviare Checkbot.
Limitazione: Equilibrio

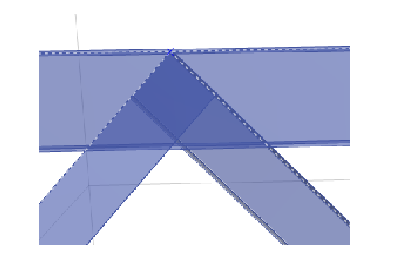

Per garantire l'equilibrio nei nodi, impostare gli End Length Offsets a 0:
Limitazione: Convenzione dei segni per le forze interne
A causa delle diverse convenzioni dei segni in ETABS e in Checkbot, le forze interne vengono visualizzate in modo diverso. Gli effetti del carico vengono applicati correttamente, ma le forze interne possono essere visualizzate con segno opposto e tracciate sull'altro lato della trave.
Limitazione: Più versioni di SAP2000 o ETABS installate sul computer
Le API di ETABS e SAP2000 utilizzano la libreria COM, che deve essere registrata nel registro di sistema. Quando si installa una nuova versione, durante l'installazione il COM per quella versione viene registrato automaticamente. Pertanto, quando si tenta di eseguire il collegamento Checkbot per la versione precedente, questo non funziona.
Per passare da una versione all'altra, è necessario:
1) Eseguire come amministratore "UnregisterSAP2000.exe" o "UnregisterETABS.exe" nella cartella della versione più recente.
2) Quindi eseguire come amministratore "RegisterSAP2000.exe" o "RegisterETABS.exe" nella cartella della versione precedente.
