Tutorial di importazione BIM-link RAM SS

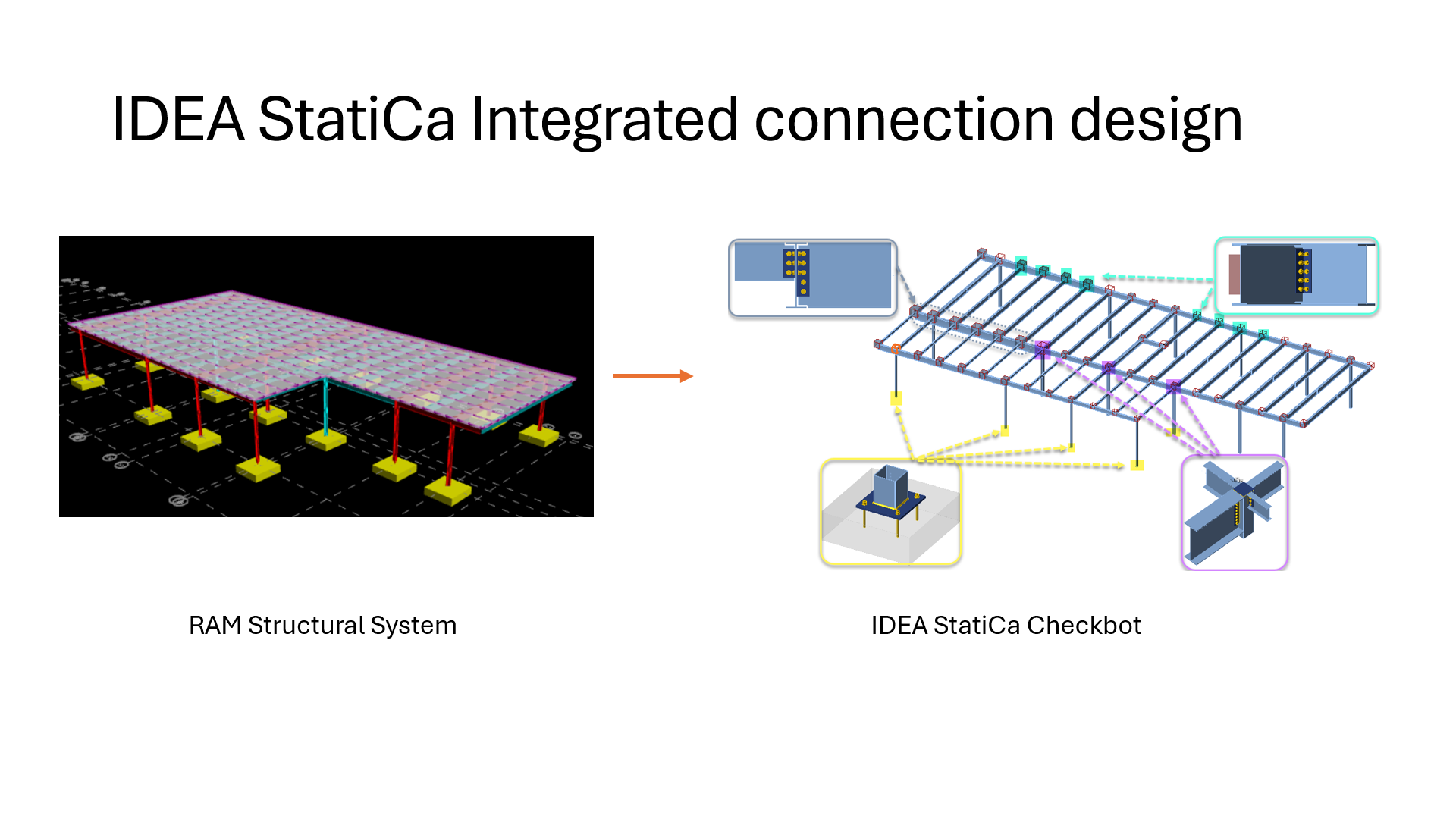

Flusso di lavoro da RAM Structural System a IDEA StatiCa
Informazioni sul plugin RAM Structural System
È possibile collegare i modelli strutturali creati in RAM SS con le applicazioni di IDEA StatiCa. È sufficiente salvare il modello RAM come file .rss e importarlo seguendo la procedura descritta di seguito. Ciò significa che è possibile iniziare a progettare i collegamenti in acciaio sul proprio modello RAM, poiché non viene importata solo la geometria della struttura, ma anche i materiali, le sezioni trasversali e le forze interne.
Dopo l'importazione, il modello strutturale viene visualizzato direttamente nella scena grafica 3D, dove è possibile selezionare i giunti strutturali e gli elementi da progettare e sottoporre a verifica normativa. IDEA StatiCa e Bentley RAM Structural System offrono un flusso di lavoro efficiente per la progettazione delle strutture in acciaio, che consente di risparmiare tempo, ridurre al minimo gli errori, favorire l'ottimizzazione e rendere i dati disponibili ai colleghi o ai subappaltatori che si occupano di dettaglio e produzione.
Il collegamento BIM è gestito da IDEA StatiCa Checkbot, un'applicazione per la gestione dei flussi di lavoro BIM. Questo significa per l'utente:
- Importazione semplice della struttura RAM
- Controllo completo su tutti i collegamenti e gli elementi creati
- Un elenco chiaro di tutti gli elementi creati, incluso lo stato verificato/non verificato
- Visualizzazione 3D degli elementi e dei carichi importati
- Tabella di conversione per materiali e sezioni trasversali
- Gestione delle combinazioni di carico
Per saperne di più su Come funziona Checkbot.
Video di RAM Structural System con IDEA StatiCa

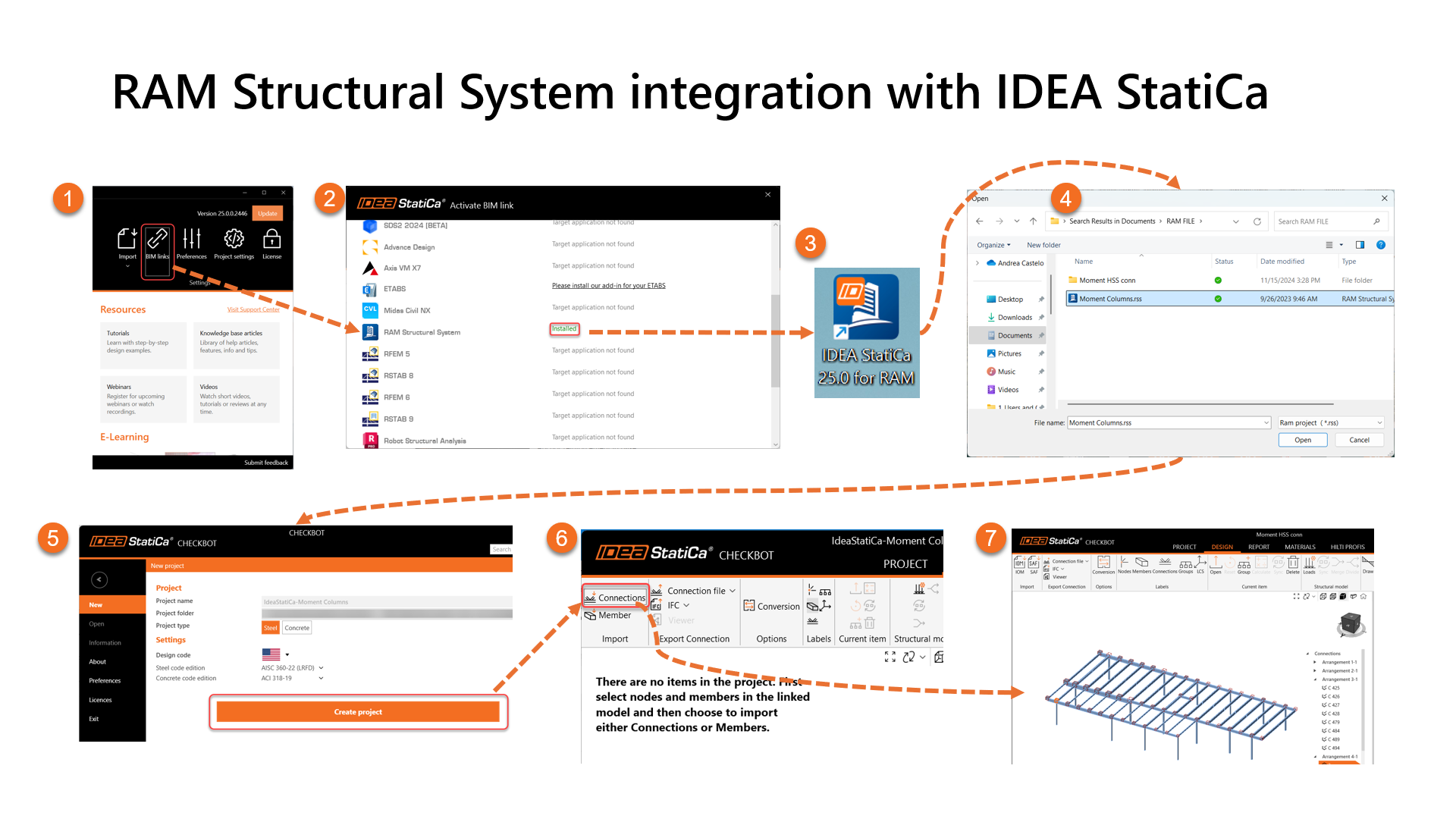

Come iniziare
Iniziare è semplice!
- Aprire l'applicazione principale di IDEA StatiCa e fare clic sull'icona dei collegamenti BIM
- Apparirà la finestra Attiva collegamento BIM; scorrere verso il basso fino a RAM Structural System e fare clic su Installa. Nota: RAM Structural System deve essere installato sul computer.
- L'installazione creerà un collegamento sul desktop "RAM to IDEA StatiCa".
- Fare doppio clic sull'icona "RAM to IDEA StatiCa", individuare il file *.rss e selezionarlo.
- Creare il progetto nell'applicazione Checkbot.
- Una volta aperto il file Checkbot, fare clic su Connection per importare il modello.
- Il file RAM Structural viene importato in Checkbot e si può iniziare a lavorare sui giunti.
Si prega di notare che, come per la maggior parte dei software, vi è sempre un breve ritardo quando vengono rilasciate nuove versioni e i collegamenti BIM vengono aggiornati. Prima di installare il plugin, verificare l'elenco delle versioni compatibili.
