A Detail 3D (EN) teljes funkciói

Bevezetés

A Detail 3D lényegében a jelenlegi, már bevált IDEA StatiCa Detail alkalmazás kiterjesztése. Hozzáad egy új, 3D modell típust, és ezzel együtt bevezeti a 3D CSFM nevű, háromdimenziós térben lévő feszültségmezők számítási módszerét. A számítások és ellenőrzések az Ultimate Limit State-re vannak implementálva.

Mielőtt rátérnénk a Detail 3D funkcióinak leírására, érdemes megemlíteni az Elméleti háttér létezését, ahol részletesebb technikai információkat olvashat az egyes modellelemekről és magukról a számításokról.

• IDEA StatiCa Detail – Beton 3D diszkontinuitások szerkezeti tervezése

Az első lépésben a felhasználó az kezdőképernyőn (a varázslóban) kiválaszthat egy új modell típust, ahol több sablon is elérhető, és természetesen lehetőség van a modell nulláról való megadására is.

A 2D modellekhez hasonlóan a jobb oldali panelen szerkesztheti a Kezdeti beállításokat, például a Tervezési szabványt, az Anyagokat és a Betonfedést.

Üres modell vagy sablonból létrehozott modell létrehozása után a 2D modellezési környezetből ismert lehetőségek állnak rendelkezésre.

A több Projektelemmel való munkavégzés lehetőségei a felső szalagon találhatók, valamint a már megszokott Visszavonás/Újra gombok, Feliratok nézeti beállítások, Galéria vezérlők, számítási beállítások és sablon kezelési vezérlők.

Inicializálja a fát is, amelynek első eleme, alapértelmezés szerint DRM1 névvel, az aktuális Projektelem alapértelmezett beállításait tartalmazza. A fa felett a modell kezeléséhez szükséges eszközök találhatók.

Modellezés

Modell entitások

A Detail alkalmazásban a következőket soroljuk a Modell entitás kategóriába:

• Elemek
• Támaszok
• Terheléselosztó eszközök

Csak egy Elem adható meg, amely Téglalap vagy Sokszög alakként definiálható. A téglalap alakot három méret határozza meg, míg a Sokszög opció esetén az alakzat 2D-s térben koordinátákkal kerül bevitelre egy táblázatba, amelyet aztán térbe lehet kiteríteni. Az általános sokszög alak meghatározásához az egyes koordinátákat a táblázatba lehet beírni, vagy táblázatkezelő programból (például Microsoft Excel) másolás-beillesztéssel is megadhatók.

Felületi támasz a modell megtámasztására szolgál. Ez a támasztípus kétféleképpen adható meg – két Geometria típussal.

• Teljes felület
• Töröttvonal

Mindkét esetben meg kell adni egy referencia felületet, és természetesen definiálni kell a szabadságfokokat. A támasz rugalmasként definiálható, és a megadott felületre merőleges irányban Csak nyomást átadó típus alkalmazható. A következő ábrán látható a támasz bevitele a 4-es számú Teljes felületen, a Csak nyomást átadó opció kikapcsolt állapotával.

A töröttvonal bevitelének második lehetőségénél ugyanaz a táblázat áll rendelkezésre, mint az Elemek bevitelénél. Ismét használható a másolás-beillesztés funkció, vagy a koordináták manuálisan is megadhatók. A bevitt alakzat X és Y koordinátákkal mozgatható a referencia felület mentén, vagy szög megadásával elforgatható.

Megjegyzendő, hogy a töröttvonal megadható úgy is, hogy a koordináták origója a kívánt alakzat súlypontjában legyen. A pozíció ekkor az X és Y koordinátákkal erre a súlypontra vonatkoztatva kerül meghatározásra.

Alapozási támaszok merevsége

A modellezés során két esetet vehetünk figyelembe. Ha szerkezethez való rögzítést modellezünk, a támaszok végtelenül merevnek tekinthetők.

Alapblokk esetén a merevséget helyesen kell meghatározni. Emellett a támaszokat csak nyomást átadóként kell definiálni.

A z-irányú értékek (Kz merevség) a megfelelő talajtípus szerint az irodalomból kerülnek meghatározásra. Egy konkrét példa a útmutatóban található.

 Az értékek a vonatkozó regionális irodalom ajánlásaitól függnek. Alternatív megoldásként az értékek a geotechnikai mérnöktől szerezhetők be.

A vízszintes irányokban (K_x és K_y) a helyzet kevésbé egyértelmű. Általános javaslatunk, hogy a K_z értékének körülbelül 1/10-ét alkalmazzuk mérnöki megítéléssel együtt.

Pontosabb megközelítés az iteratív eljárás alkalmazása, amelyből a javaslatunkat is levezettük.

Először állítsa a K_x és K_y értékeket nagyon alacsony értékekre (számítástechnikai okokból nem célszerű az értéket közvetlenül nullára állítani), például 0,1-re, és vizsgálja meg a vasalási feszültségeket.

Mivel ezek az alacsony értékek irreális elmozdulásokat eredményeznek, a merevséget fokozatosan növelni kell a valóság jobb tükrözése érdekében. A cél reálisabb elmozdulási értékek elérése, miközben az alsó szélső vasalás húzófeszültsége az eredeti értékhez közel marad, 5%-nál kisebb eltéréssel.

Teherátadó eszközök

Teherátadó eszközök két entitást tartalmaznak: a talplemez és az egyedi horgony. Kezdjük a talplemezzel. A pozíció meghatározásához egy referencia felületet és élt kell kiválasztani. Ezek határozzák meg a koordináták origóját, amelyektől az X és Y távolságokat mérik. Két alakzatdefiníciós lehetőség áll rendelkezésre: Téglalap és Sokszög.

A talplemez egy kontakton keresztül kapcsolódik a betonelem hez, amely nyomófeszültségeket ad át, és ha a felhasználó úgy dönt, nyírófeszültségeket is közvetíthet. Három nyíróerő-átadási mechanizmus közül lehet választani:

• súrlódással
• horgonyokkal
• nyírófog által

A szoftver nem teszi lehetővé ezen nyíróerő-átadási mechanizmusok kombinálását.

A súrlódással történő lehetőségnél meg kell adni a súrlódási együttható méretezési értékét. A nyírófog általi lehetőségnél az acélprofilt, beleértve a geometriát és a pozíciót, be kell vinni.

A talplemezek összes lehetséges konfigurációja megtalálható a következő cikkben: Talplemez lehetőségek.

A talplemez pontterhelést vagy erőcsoportot is átvihet. Pontterhelés esetén a modell hat belső erővel (Fx, Fy, Fz, Mx, My és Mz) terhelhető a talplemez bármely pozíciójában. Erőcsoport esetén a felhasználók az erők pozícióit, intenzitásait és irányait egy táblázatba vihetik be, lehetővé téve az általános elhelyezést a talplemezen. Fontos megjegyezni, hogy a talplemez pontterhelésű, és nincs merevítő vagy szerkezeti elem ráhegesztve a felső lapjára. Ezért a helyes tehereloszlás érdekében fontos, hogy viszonylag merev talplemez legyen, viszonylag nagy vastagsággal. Egy másik lehetőség a Csonk használata, amely kezeli a lemez merevségével kapcsolatos problémát.

Egy második teherátadó eszköz, az egyedi horgony, hozzáadható és összekapcsolható a talplemezzel, hogy például egy négy horgonnyal lehorgonyzott oszlop talplemezét hozzuk létre (lásd az alábbi ábrát). Lehetséges talplemez nélküli különálló horgonyokat is modellezni.

A talplemezzel való összekapcsolásról további információ található az Elméleti háttér részben.

A pozíció és geometria tekintetében a horgonyok a tömb felületéhez és éléhez vannak viszonyítva, beleértve a relatív pozíció meghatározását is, mint a talplemez esetében. Természetesen megadható a horgony betonban lévő hossza és a betonfelszín feletti hossza is.

A horgonyok két változatban kerülnek megvalósításra:

• Helyszínen öntött
• Ragasztott horgonyok

A helyszínen öntött vasalás esetén a tapadási szilárdság az EN 1992-1-1 8.4.2. fejezete szerint kerül alkalmazásra. Emellett lehetőség van a lehorgonyzás típusának megadására ennél a horgonytípusnál, mint a hagyományos vasalás esetében.

Ragasztott horgonyok esetén lehetőség van a tapadási szilárdság közvetlen megadására, amelyet a felhasználó az alkalmazott ragasztóhabarcs műszaki adatlapjából tudhat meg. Megjegyzendő, hogy szükséges a tapadási szilárdság méretezési értékének megadása. A következő cikk segít megtalálni az értéket.

Az összes horgonybeállítási lehetőség megtekinthető a következő cikkben: Egyedi horgony lehetőségek

A horgony és a talplemez közötti összekapcsolás viselkedésének részletes leírása az Elméleti háttér részben található.

Terhelések és kombinációk

Terhelés

A tehereseteket ugyanúgy lehet meghatározni, mint a 2D vasbeton elemek esetén. Ez azt jelenti, hogy minden teheresethez Állandó vagy Változó tehertípus rendelhető. Az Állandó tehereseteket először alkalmazzák a modellre, és sikeres számítás után kerülnek alkalmazásra a Változó tehereseteket.

Teherimpulzusok típusai

Összesen 4 típusú teherimpulzus adható hozzá minden teheresethez.

A Felületi terhek meghatározása azonos a Felületi támasz meghatározásával. Ez azt jelenti, hogy kétféleképpen lehet megadni: Teljes felület és Töröttvonal. Felületi terhek esetén természetesen a teher intenzitása a három általános irányban kerül megadásra.

Erőcsoport egy olyan teherelem, amely lehetővé teszi, hogy táblázat segítségével bárhol a modellen három irányban erőket adjon meg. Hivatkozható a talplemezre vagy a betonblokk felületére. Táblázatos bevitelhez ismét lehetséges a másolás-beillesztés funkció használata a táblázatkezelő programból.

Az önsúlyt minden modellbe bele kell foglalni. Például a hajlítónyomatékkal terhelt betonalapozások nem dőlnek fel olyan könnyen.

Pontterhelések közvetlenül a talplemezre alkalmazhatók hat belső erővel: Fx, Fy, Fz, Mx, My és Mz általános helyzetben.

Talplemez használatakor ennek az erőnek közvetlenül egy valósághű, deformálható talplemezre való alkalmazása irreális feszültség-újraelosztáshoz vezethet a lemez, a horgonyok és a beton között. Ezért célszerűbb a második lehetőséget – a csonkot – alkalmazni.

A csonk

A csonkot a talplemez feletti oszlop rövid szakasza képviseli, amelyet héjelem-szerkezetként modelleznek, és fizikailag pontos interfészkéntviselkedik a belső erők és a lemez között. Szabványos szelvényadatbázist használnak.

A 6-komponensű belső erőkészlet (erők és nyomatékok) a csonk alsó lapjának egyetlen pontján kerül alkalmazásra – azaz az oszlop talpánál.

A kényszerfeltételek átviszik az erőket a csonk felső lapjára, ahonnan azok természetes módon a csonkon keresztül újraelosztódnak a talplemezbe, a horgonyokba és a betonba.

Ez a megközelítés megőrzi az oszlop és a lemez közötti valósághű merevségi kölcsönhatást, és kiküszöböli a manuális újraelosztás vagy mesterséges feltételezések szükségességét.

A csonk az IDEA StatiCa 25.1-es verziójában jelent meg.

Kombinációk

Mivel az IDEA StatiCa Detail elemzése nemlineáris, úgynevezett nemlineáris kombinációkat alkalmaznak. Ez azt jelenti, hogy az egyes tehereseteket nem számítják ki külön, és az eredményeket nem adják össze utólag. Éppen ellenkezőleg, az azonos tehertípusú tehereseteket a számítás előtt adják össze, természetesen a kombinációkban meghatározott megfelelő együtthatókkal, majd az egyes kombinációkat számítják ki. Ezért legalább egy kombináció megléte előfeltétele a számítás elindításának.

Csak ULS kombinációk határozhatók meg.

Vasalás

A modell megerősíthető 3D rúdcsoporttal. Ez a vasalástípus számos lehetőséget tartalmaz, amelyeket a következő szövegben ismertetünk. Így 4 féle rúdalak-definíció adható meg:

• Két pont által
• Felületél mentén
• Felületél mentén több élen
• Töröttvonal mentén

Ezen elemek mindegyikéhez természetesen megadható az átmérő és az anyag, beleértve a rudak elején és végén lévő lehorgonyzás típusát is.

A rúd Két pont által megadott alakdefiníciója magától értetődő. Két X, Y, Z derékszögű koordinátakészletet kell megadni.

A Felületél mentén definíció számos vezérlési lehetőséget kínál a betonacélok kívánt helyre való pozicionálásához. A vasalási rudakat több rétegben lehet megadni, egy rétegben több rúddal, meghatározott rúdtávolságokkal a rétegeken belül és között. Természetesen meg kell adni a referencia felületet és élt is. Ezután meg kell adni a Felületfedést, amely a referencia felülettől való távolságot határozza meg (az alábbi ábrán az [1] felülettől), valamint az Élfedést, amely a beépítések oldalsó felületektől való távolságát határozza meg (az alábbi ábrán a [4], [5] és [2] felületektől), amely megadható Beállításokból vagy Felhasználói bevitelként. Az aktív Projektelemhez tartozó alapértelmezett fedési érték (Beállításokból) a fa első elemében (alapértelmezés szerint DRM1-nek nevezett) található. Ezt a cikk elején határoztuk meg. Az élfedés egyedi értékként állítható be minden egyes rúdcsoporthoz.

Végül ennél a beviteli típusnál szerkeszthető az Élen való pozíció is. Például, az alábbi ábrán látható módon, lehetséges a vasalást úgy megadni, hogy a Felhasználó által meghatározott Élfedés csak az alsó [5] felületre vonatkozzon. Az oldalsó felületeket a kezdet és vég Meghosszabbítása szabályozza.

A definíció egy másik típusa a Felületél mentén több élen. Itt lehetséges megadni azon élek vagy felületek listáját, amelyekre a vasalás kerül, az egyes felületekhez tartozó fedési rétegek listájával együtt, ahogy az a következő ábrán látható.

A fedés a Beállításokból opcióval is megadható, mint az előző esetben. Ismét lehetséges a vasalást a referencia felülettől eltolni a Felületfedés segítségével, valamint megadni a rétegek Számát és Távolságát. Lehetséges továbbá a végeket meghosszabbítani vagy lerövidíteni az Első éltől és az Utolsó éltől.

A vasalás megadásának utolsó módja a Töröttvonal mentén. A fentebb említett modellelemekhez hasonlóan a vasalás egy táblázatkezelő programból másolt koordinátalista segítségével adható meg. Ebben az esetben a jobb tájékozódás érdekében egy 3D nézet is rendelkezésre áll a megjelenített vasalással, amely két tengely körüli forgatást tesz lehetővé.

Lehorgonyzás importálása a Connection alkalmazásból a Detail alkalmazásba

A vasalatlan betonblokkba történő lehorgonyzás modellezhető és szabványellenőrizhető az IDEA StatiCa Connection alkalmazásban. Bizonyos esetekben, például él közelében elhelyezett horgonyoknál, a tervezés nem elegendő a lehetséges tönkremeneteli módok miatt, és kiegészítő vasalás szükséges. Bár ez a lehetőség nem érhető el a Connection alkalmazáson belül, lehetséges közvetlenül a Detail alkalmazásba folytatni a munkát.

A 3D Detail a betonblokkokba történő lehorgonyzás megoldására és mind a horgonyzóelemek, mind maga a betonblokk elemzésére összpontosít. Ezenkívül közvetlen kapcsolat van megvalósítva a Connection és a Detail alkalmazások között a folyamat egyszerűsítése érdekében. Azok a Connection felhasználók, akik Eurocode vagy AISC szerint terveznek lehorgonyzást, egy gombnyomással importálhatják modelljüket a Connection alkalmazásból a fejlett 3D Detail alkalmazásba.

• Az import csak lehorgonyzáshoz engedélyezett. Ha nincs betonblokk a Connection modellben, a Detail alkalmazásba való exportálás le van tiltva („RC check").
• A Connection modellt ki kell számítani. Ha az eredmények nem állnak rendelkezésre, az export ikon („RC check") le van tiltva. Az export funkcióhoz érvényes licencek szükségesek a betonalkalmazásokhoz. Ellenkező esetben az export lehetőség ismét le lesz tiltva.
• Az import/export során csak egy betonblokk engedélyezett.
• Egyes horgonytípusok nem támogatottak az importhoz, és az úgynevezett él menti lehorgonyzás exportálását sem javasoljuk. A korlátozások részletes ismertetése a következő cikkben található: Ismert korlátozások a 3D Detail alkalmazáshoz

Az importált kapcsolat a következőket tartalmazza

• A betonblokk
• Horgonyok
• A talplemezek
• Terhek

További információk és paraméterek, amelyek a Connection megfelelő beállításai szerint kerülnek meghatározásra:

• Nyíróerő-átadás (horgonyokon, nyírófogakon és súrlódáson keresztül)
• Anyag
• Lehorgonyzás típusa
• Lehorgonyzás típusa a végén
• Súrlódási együttható

Az exportálható horgonyok lehetséges konfigurációi és típusai a következő cikkekben találhatók:

Horgonytípusok

Talplemez beállítások

Export a Connection alkalmazásból a Detail alkalmazásba lépésről lépésre

Először hozzon létre egy lehorgonyzási modellt a Connection alkalmazásban Eurocode/AISC szerint, majd kattintson a Számítás gombra.

Ha az eredmények rendelkezésre állnak, az alapozás exportálása engedélyezett. A szalagon lévő „RC Check" gombra kattintva megjelenik egy párbeszédablak, amely az újonnan létrehozott Detail fájl helyét és nevét kéri.

Sikeres export után a projekt létrejön a Detail alkalmazásban. A betonblokk és a talplemez geometriája, a horgonyok helyzete és tulajdonságai, valamint a terhelés automatikusan átkerül a Detail alkalmazásba. A betonblokk alsó felületén elhelyezett felületi támasz automatikusan létrejön.

Megjegyzés: Csak a Z irányú beállításokat szükséges ellenőrizni. (Alapozási talpak esetén csak nyomásra használjuk a talaj merevségi beállítással; folytatódó szerkezet esetén a húzási támasz is engedélyezhető).

A folyamat legbonyolultabb része a terhelés importálása. A Connection alkalmazásban minden egyes kiszámított teherhatáshoz automatikusan létrejön a megfelelő teherkombináció és az ULS kombináció a Detail alkalmazásban.

• A talplemez hegesztési erőkkel van terhelve, amelyek erőcsoportként vannak modellezve. A talplemez terhelésénél az importált terhelés egy erőcsoporttal van reprezentálva, amely a Connection modellben a talplemez és az acél szerkezeti elemek közötti hegesztések feszültségeit követi.

• A horgonyok a talpleméztől függetlenül vannak modellezve és terhelve, és tengelyirányban pontterhelésekkel vannak megterhelve. A horgonyok terhelése a nézetben egymással ellentétes irányú nyilak párjaként jelenik meg. Az egyik nyíl a csak a horgony tetején ható húzóerőt jelöli. A másik a talplemezen ható nyomóerőt jelöli.

A „Tengelyirányú erők átvitele" jelölőnégyzet alapértelmezés szerint nincs bejelölve, mivel a horgonyok közvetlenül erőkkel vannak terhelve.

Megjegyzés: A következő ábra nem vonatkozik a helyszínen öntött lemezekre, ahol a tengelyirányú erőátvitel az export után helyesen van bejelölve. Ennek oka a Elméleti háttérben található.

• A nyíróerő átvitele a Connection beállításának megfelelően történik az alábbi lehetőségek egyikével – horgonyok, nyírófogak vagy súrlódás. Ha a nyíróerőt horgonyok viszik át, az egyes horgonyokat kikapcsolhatja a „Nyírás átvitele" jelölőnégyzet törlésével.
• Ha súrlódás vagy nyírófogak vannak beállítva, a horgonyokban lévő nyírást a modell soha nem veszi figyelembe. (Még akkor sem, ha a jelölőnégyzet be van jelölve.)

Ezután csak adja hozzá a szükséges vasalást a fent említett eszközökkel, és számítsa ki a modellt. Ne felejtse el beállítani a Tervezési tapadási szilárdságot a ragasztott (utólag beépített) horgonyokhoz a gyártó paraméterei szerint.

Érdemes azt is ellenőrizni, hogy a megadott terhelés nem billenti-e fel a betonblokkot. A felborulás megakadályozható önsúllyal vagy elegendő nyomó normálerővel. Ha az eredő függőleges erő pozitív (a blokk felemelkedik az alátámasztásról), a számítás is sikertelen lesz.

Mivel a beton nem vesz fel húzást, az alsó vasalás és az alátámasztás közötti betonfedés leválik.

Az alaptáblán vagy horgonyokon ható importált erők részletes magyarázata, amelyek az alábbi ábrán láthatók, megtalálható az Elméleti háttérben.

Importált Detail projektek frissítése a Connection alkalmazásból

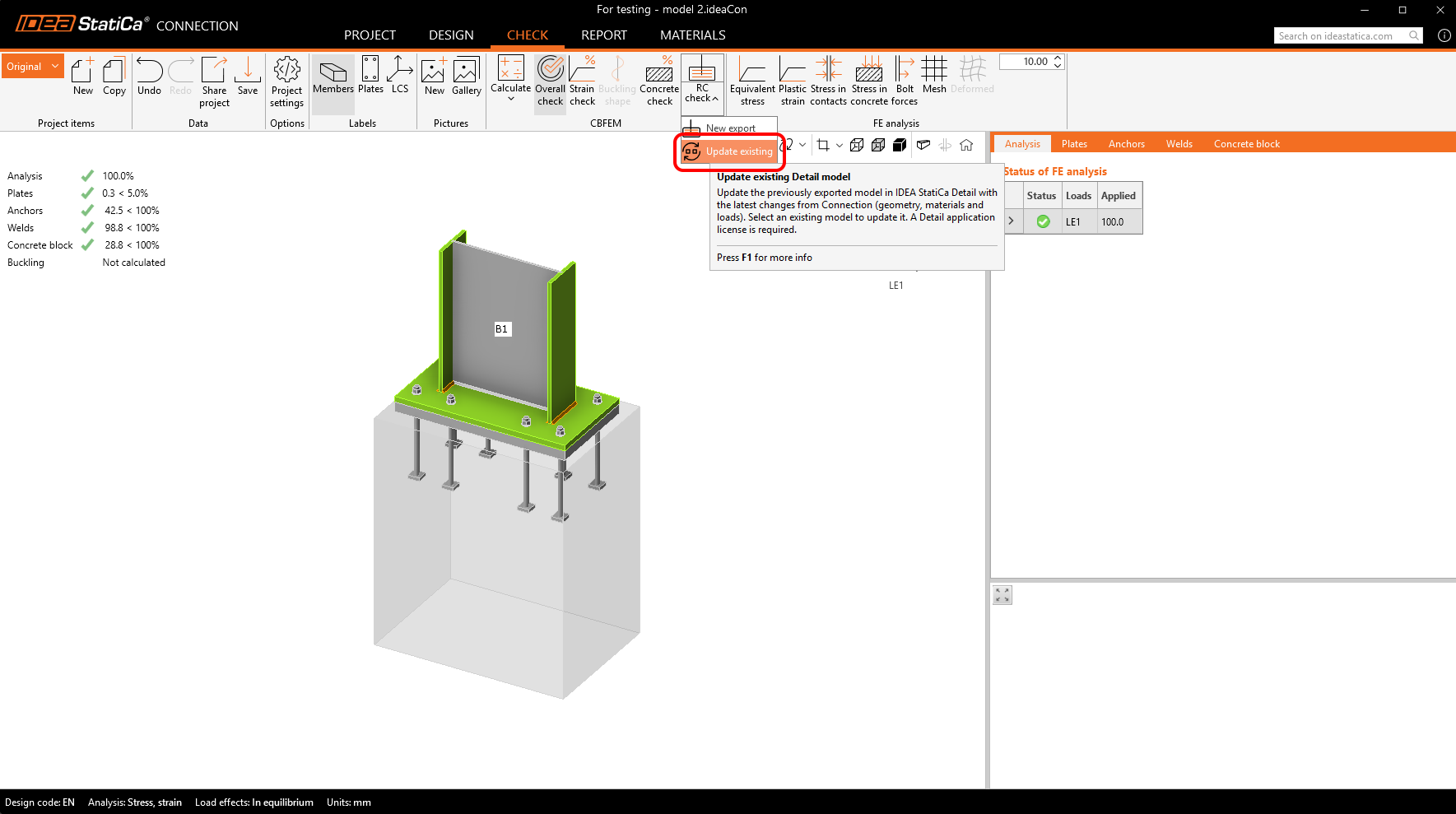

A Connection alkalmazás egy „Meglévő frissítése" funkciót biztosít a Detail projekt szinkronizálásához a legújabb Connection adatokkal, így nincs szükség a modell újbóli létrehozására.

A frissítési folyamat a következő adatokat szinkronizálja:

• Betonblokk: geometria és anyag
• Talplemez / helyszínen öntött lemez: geometria és anyag
• Horgonyok / kötőelemek: geometria és anyag
• Terhelési adatok: teherkombinációk, impulzusok és kombinációk

A beállítások nem kerülnek importálásra/szinkronizálásra, ezért a szabványt mindig helyesen kell beállítani.

A frissítés során a Connection alkalmazásból eredetileg létrehozott entitások a következőképpen kezelendők: a meglévő entitások frissülnek az új adatokkal, a Connection alkalmazásban már nem szereplő entitások törlődnek, a Connection alkalmazásban lévő új entitások pedig hozzáadódnak a Detail projekthez. A közvetlenül a Detail alkalmazásban létrehozott entitások változatlanok maradnak, beleértve a negatív köteteket, vágásokat, logikai műveleteket, vasalást, lemezeket, horgonyokat és teherkombinációkat.

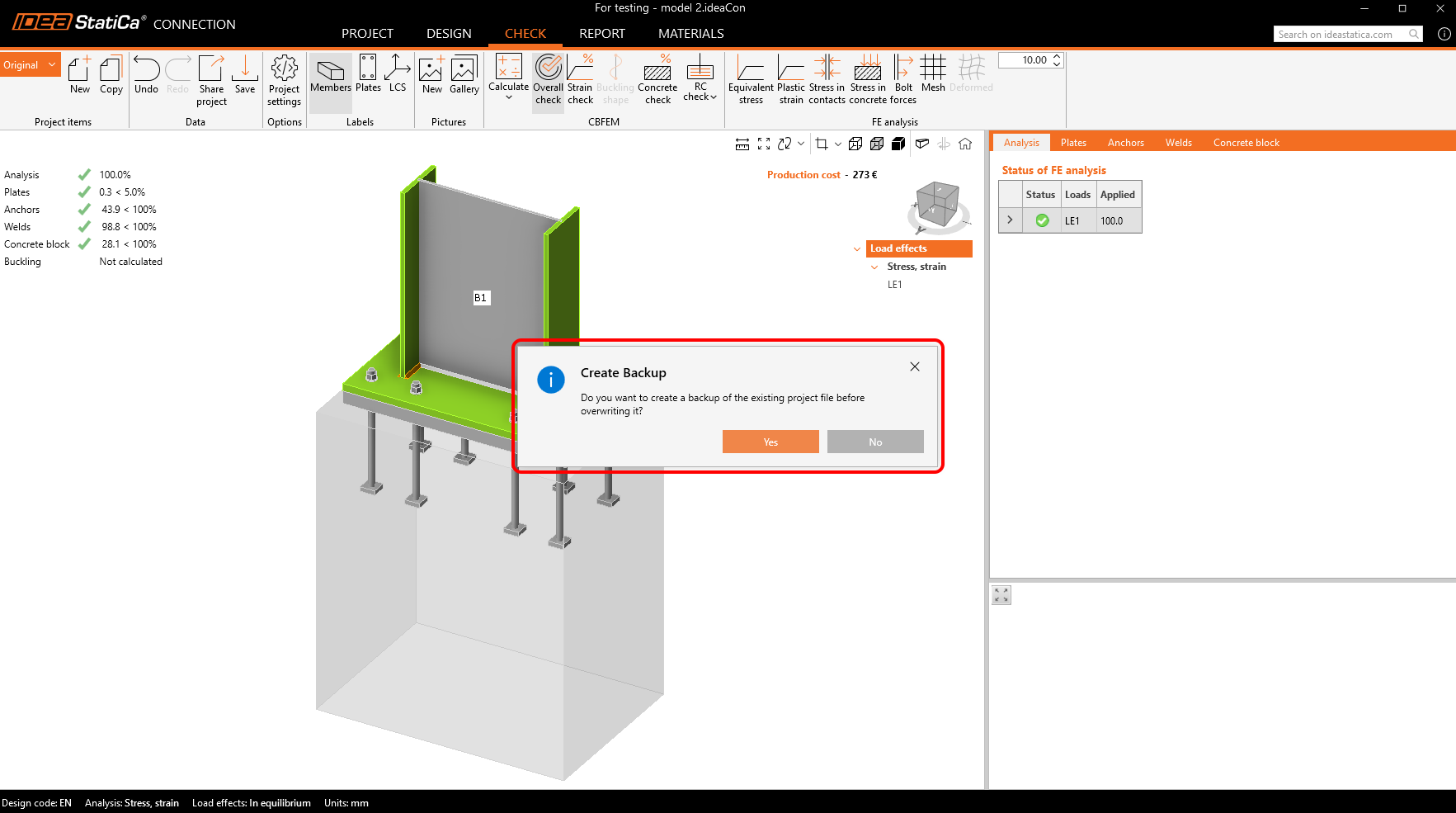

A frissítés előtt a rendszer biztonsági mentés létrehozását kéri, és a biztonsági mentések automatikusan ugyanabba a mappába kerülnek mentésre az előző állapot visszaállíthatóságának biztosítása érdekében.

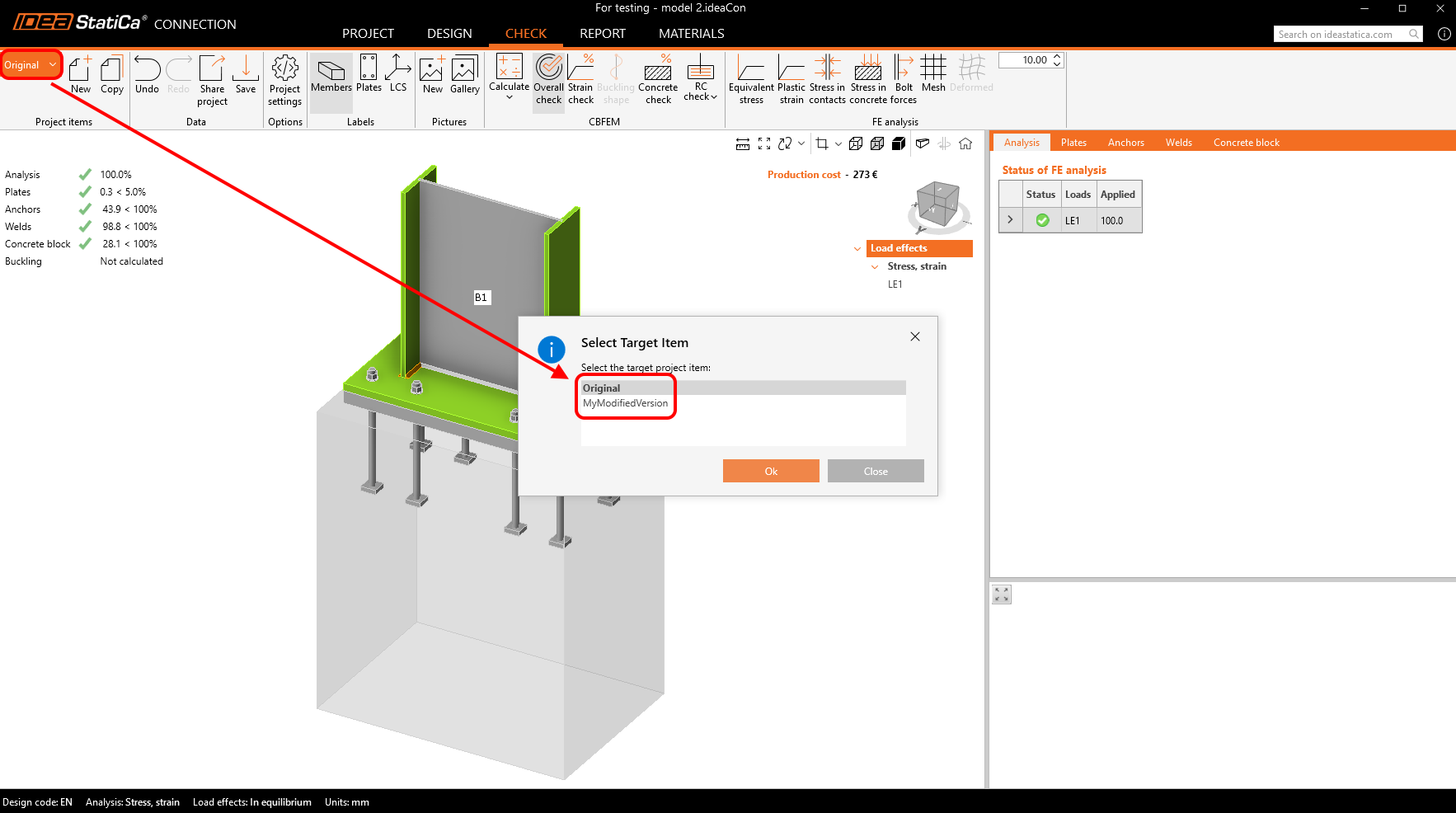

A munkafolyamat több projektelemet is támogat mind a Connection, mind a Detail alkalmazásban. Lehetséges egy Connection projektelemet másolni egy változat létrehozásához, majd szinkronizálni azt a megfelelő Detail projekttel. A frissítés több projektelmet tartalmazó Detail projektek esetén is támogatott, lehetővé téve az összes releváns adat konzisztens megőrzését.

Megjegyzés: Az IDEA StatiCa 24.1-es verziójában jelent meg EN szabványhoz. Fokozatosan fejlesztve az AISC implementálásával, horgonyzóelem-opciók hozzáadásával és a korlátozások finomításával. Ez a cikk, beleértve a teljes funkcionalitást, a 26.0.0-s verziótól alkalmazható. Az egyedi változások a kiadási megjegyzésekben tekinthetők meg.

Eredmények

Az eredmények megjelenítése nagyon hasonló a 2D Detail-hoz. Vannak azonban néhány jelentős különbség, különösen a betonra vonatkozó eredmények és a horgonyok eredményei tekintetében. A következő részben végigmegyünk az összes elérhető eredményen, a már említett különbségekre összpontosítva. Az ellenőrzés fülön összesen 4 típusú eredményt tekinthet meg:

• Összefoglalás
• Szilárdság és horgony szabványellenőrzés
• A vasalás lehorgonyzása
• Egyéb kiegészítő eredmények

A feszültségáramlás az Összefoglalás eredményekben a betonban lévő nyomási főfeszültségek vektorait és a vasalás és horgonyok kihasználtságát mutatja, hogy alapáttekintést adjon.

Beton, vasalás és horgonyok szilárdságellenőrzése

A Szilárdság ellenőrzésben megjelenítheti a feszültségek és alakváltozások újraelosztását a betonban. A felső szalagon az Eredmények eszköztárban szabályozhatja, hogy mi jelenjen meg. Lehetőség van az σ_c,eq/σ_lim és ε/ε_lim arányok, valamint a képlékeny alakváltozás, a háromtengelyűség szintje σ_c3/σ_lim, és a beton főfeszültségének iránya megjelenítésére is. A Szilárdság összes eredménye a Végső Határállapotra vonatkozik.

Megjegyzés: Észreveheti, hogy az Egyenértékű főfeszültség σ_c,eq nulla közvetlenül a nyomott talplemez alatt. Kérjük, olvassa el az Elméleti háttér fejezetet, ahol az σ_c,eq definiálva van. Vagy áttekintheti ezt az ellenőrzési cikket, ahol ezt a jelenséget egy jól ismert háromtengelyű teszttel magyarázzák és ellenőrzik: Háromtengelyű feszültség – az aktív befoglaló hatás

Az anyagok a tulajdonságokban válthatók.

A vasalás ellenőrzése nagyon hasonló módon történik, ahol ismét összehasonlítjuk a határértékeket a számított feszültséggel/alakváltozással - σ_s/σ_lim, és ε_s/ε_lim.

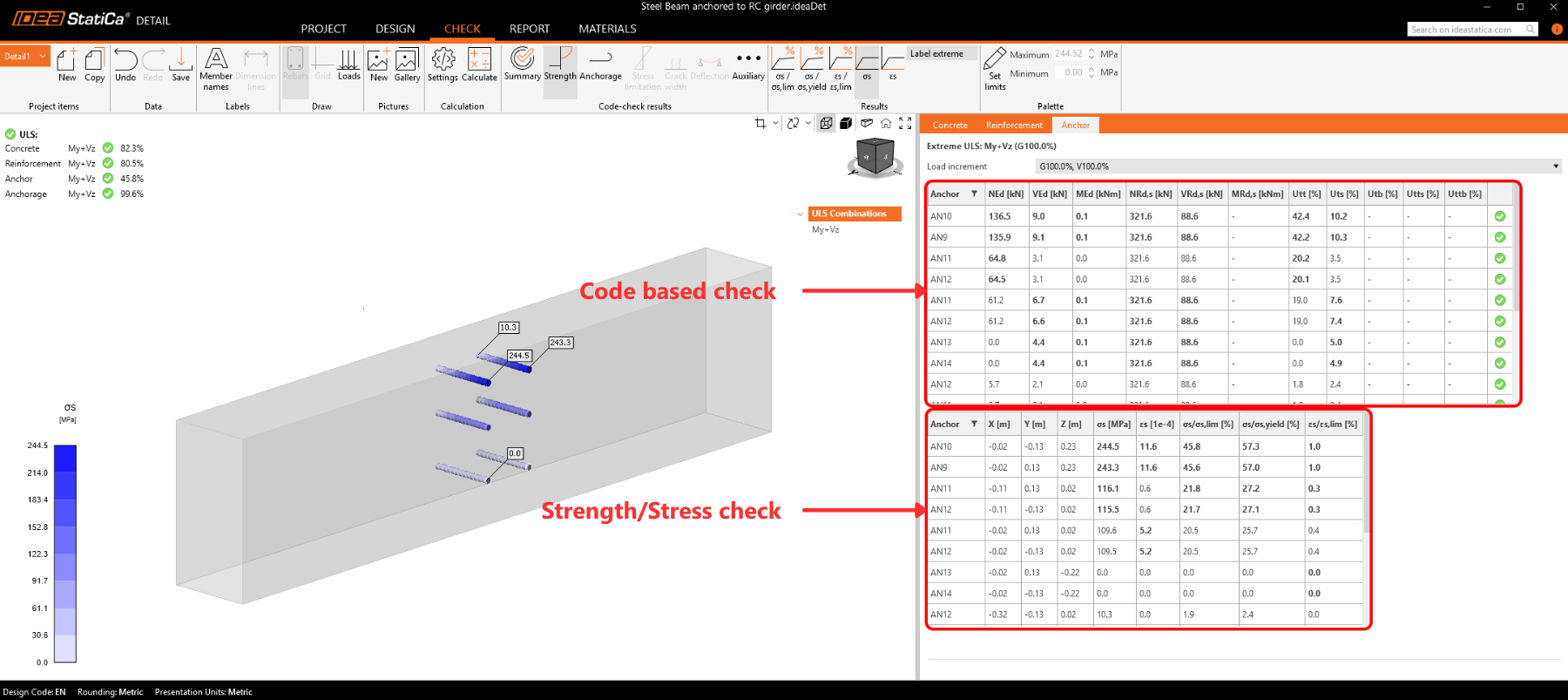

A horgonyok esetében két ellenőrzésünk van. Az egyik ugyanolyan, mint a vasalásnál — a határértékek összehasonlítása - σ_s/σ_lim, és ε_s/ε_lim.

Megjegyzés: Észreveheti, hogy minden horgony több pozícióban kerül ellenőrzésre, amelyeket automatikusan számítanak ki szélső esetekként.

Horgonyok szabványellenőrzése tervezési szabvány szerint

Emellett rendelkezünk tervezési szabványon alapuló ellenőrzésekkel (EN, ACI/AISC, AUS), amelyeket empirikusan végeznek a szabvány szerint. A figyelembe vett konkrét szabvány a beállításokban látható, ahol lehetőség van egy másik kiválasztására is az alkalmazott lehorgonyzás típusától függően (talplemez közvetlen érintkezésben a betonnal, habarcsba ágyazott talplemez és réssel rendelkező talplemez), valamint a regionális gyakorlaton alapuló szükséges szabvány szerint.

Implementált szabványok: EN 1992-4, EN 1993-1-8, EN 1994-1-1, ACI318-19, AISC 360-16, AS3600, AS 5216, AS 4100

A szabványbeállítások a Projektbeállításokban módosíthatók, ahol a fejezetek a projekt létrehozásakor kiválasztott szabvány szerint jelennek meg. A Connection-ből való importáláskor ajánlott ellenőrizni, hogy ugyanaz a szabvány van-e beállítva.

Az Elméleti háttér fejezet - Végső határállapot ellenőrzések részben minden ellenőrzés részletesen magyarázva van, beleértve az összes felhasznált képletet.

A vasalás lehorgonyzása

A Lehorgonyzás ellenőrzés információt nyújt a tapadási feszültségről és a vasaláson és horgonyokon lévő teljes erőről.

Felületi alátámasztási reakciók

A Reakciók és Terhelések szakasz tartalmaz egy lehetőséget a felületi alátámasztási reakciók megjelenítésére. A reakciók két módban tekinthetők meg:

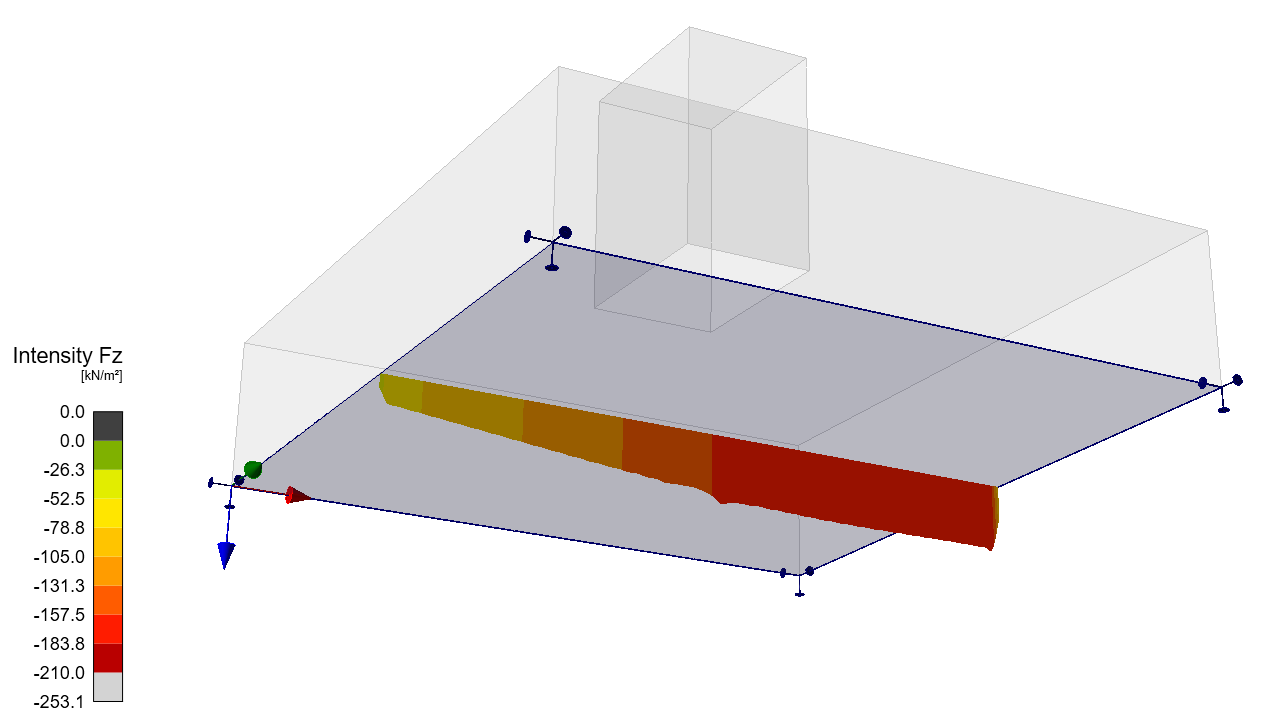

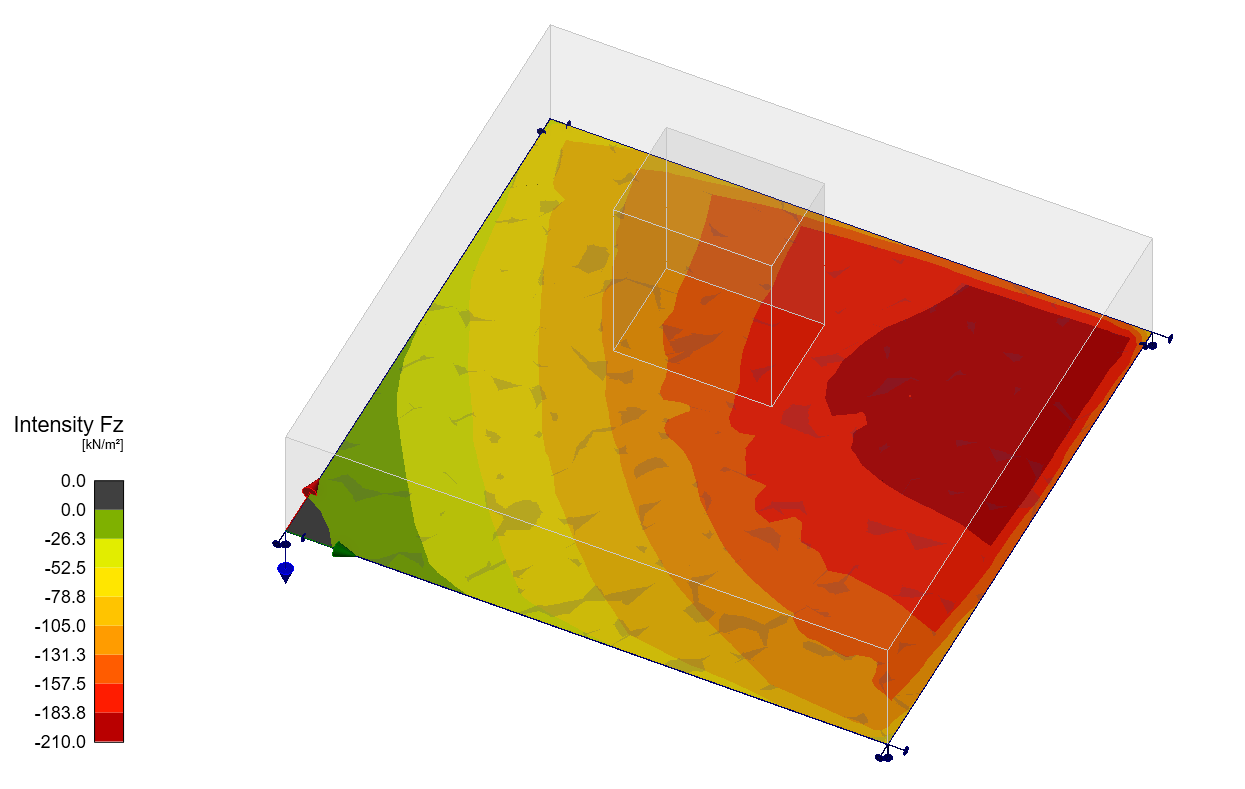

• Intenzitás – A felületi reakciók az alátámasztott betonblokk felületén izosávok segítségével jelennek meg, szemléltetve az eloszlást az alátámasztási területen.

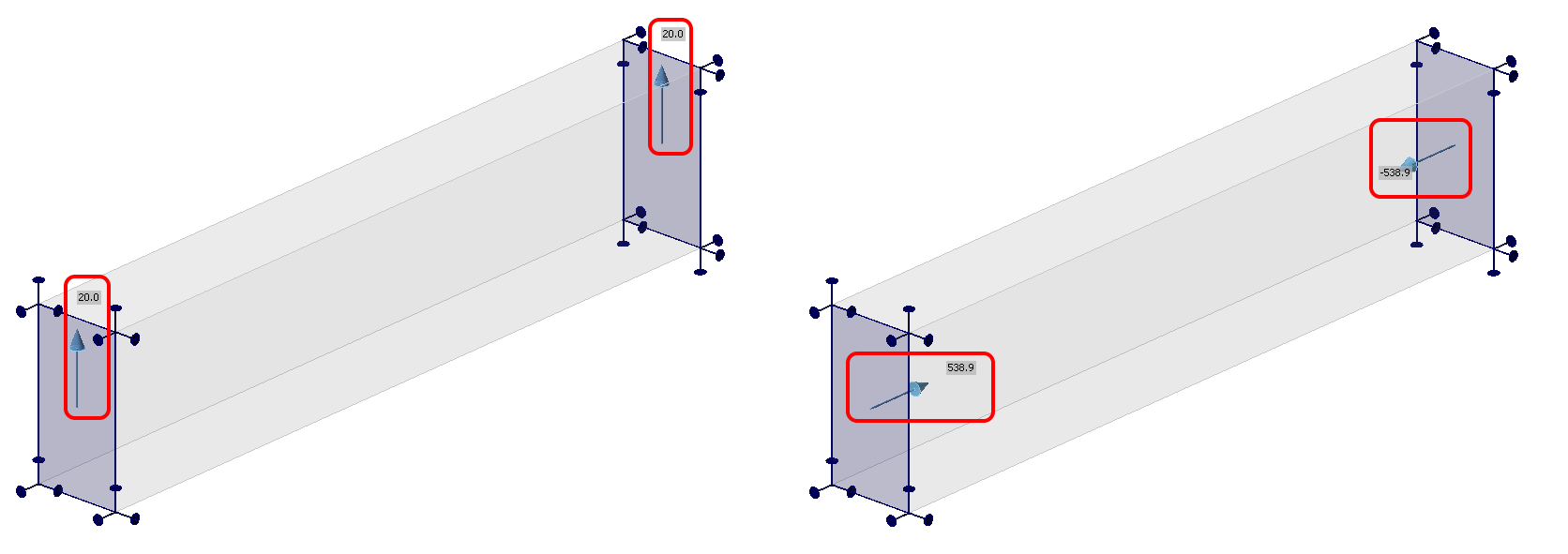

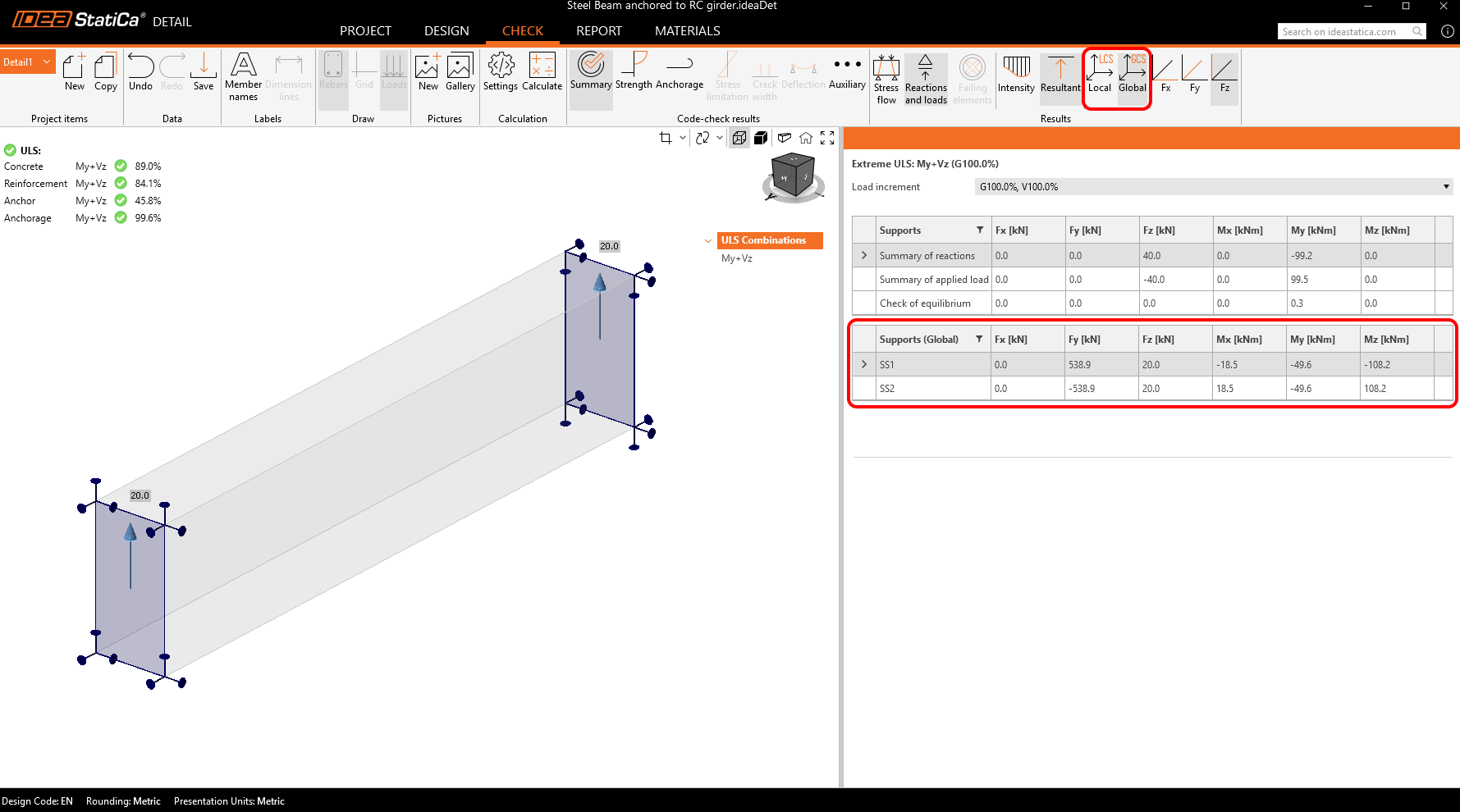

• Eredő – Az egyes alátámasztások eredő reakciója nyílként jelenik meg az alátámasztás súlypontjában, jelezve a nagyságot és az irányt.

Mindkét módban a reakciók megjeleníthetők az alátámasztás Globális Koordináta-rendszerében (GCS) vagy Lokális Koordináta-rendszerében (LCS).

A Tulajdonságrácsban egy új táblázat összesíti az egyes alátámasztások reakcióit, globális vagy lokális koordinátákban is elérhető formában.

Emellett a reakcióeloszlás a felhasználó által létrehozott metszeti nézetekben is megjeleníthető.

További speciális eredmények

Végül, de nem utolsósorban, megtekintheti a Kiegészítő eredményeket az alkalmazásban – Deformáció, Vasalási arány és Tenzor betonértékek. Az első típus, a Deformáció, az ULS nemlineáris modell skálázott deformációit jelenítheti meg.

A Vasalási arány a húzási merevítő hatás kiszámításához használt értékeket mutatja.

A Tenzor betonértékek lehetővé teszik a betonban lévő főfeszültségek intenzitásának és irányának megjelenítését.

Az eredménymetszeteket szintén lehet használni.

Nem kielégítő eredmények

A nemlineáris analízis két okból vallhat kudarcot.

1. Divergencia miatt
2. Leállási feltétel miatt

Divergencia

A megoldó nem tudott konvergálni, ami azt jelenti, hogy nem talált stabil megoldást. Ez előfordulhat nagy deformációk, például felborulás, helytelen hálóbeállítások vagy egyéb modellezési problémák miatt. Ajánlott ellenőrizni a kiegészítő eredményeket a modell viselkedésének jobb megértéséhez.

Konkrét példák találhatók a következő cikkben: 10 legfontosabb kérdés a Detail-ban való lehorgonyzásról.

Leállási feltételek

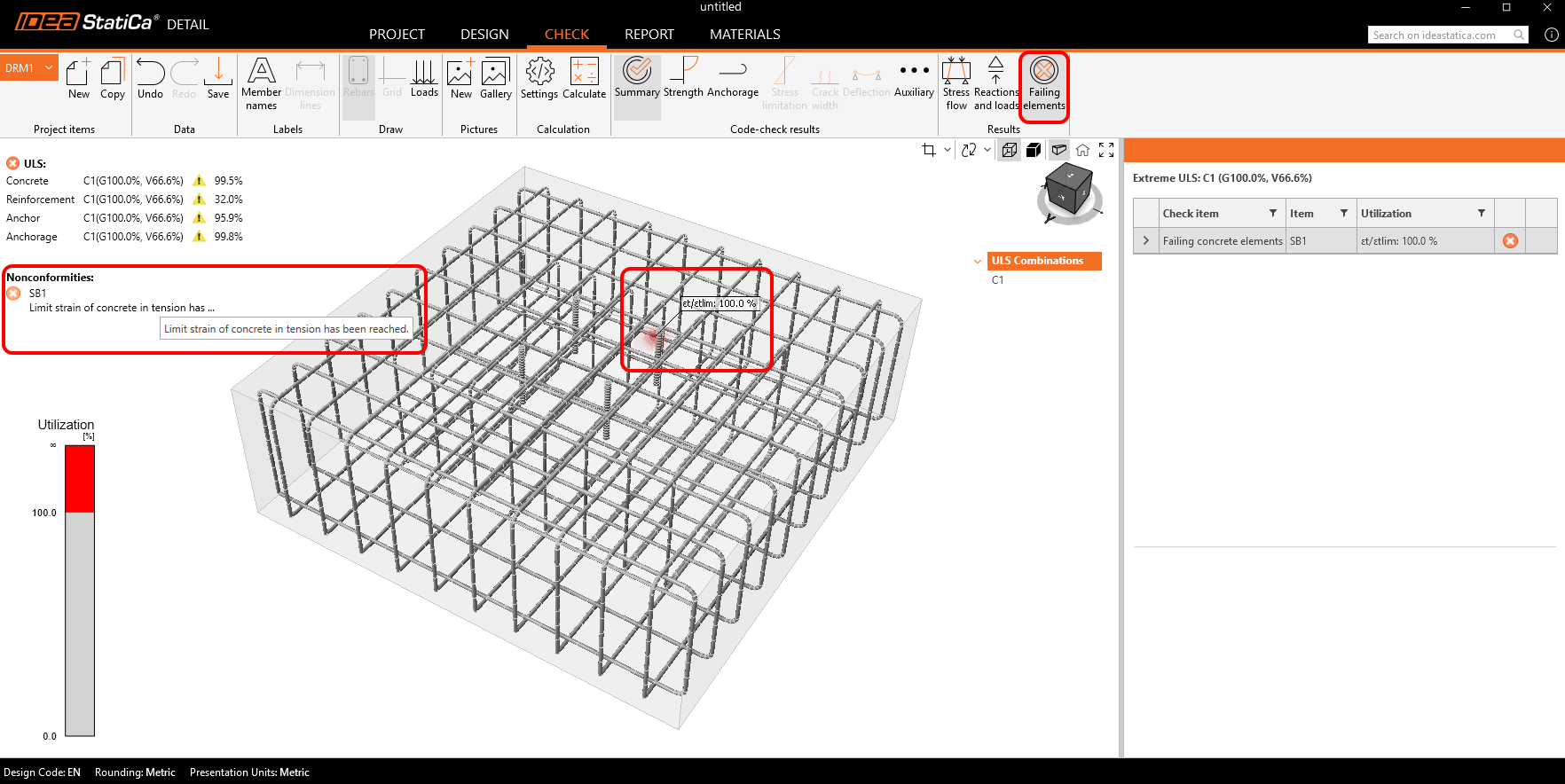

A megoldó korán leállt, mert egy anyaghatárt túlléptek, acélban vagy betonban. A pontos ok azonosításához ellenőrizze a program által a számítás után megjelenített figyelmeztetéseket. A „Meghibásodó elemek" gombra kattintva a konkrét probléma vizuálisan megjelenik a grafikus ablakban.

Ezek a figyelmeztetések jelzik, hogy melyik paraméter lépte túl a megengedett határt, és hol kell keresni a modellben. A leggyakoribb figyelmeztetések az alábbiakban találhatók.

Detail 3D (3D CSFM szilárd modell)

• A beton húzási határalakváltozása elérte a határértéket.
• A beton nyomási határalakváltozása elérte a határértéket.
• A vasalás húzási határalakváltozása elérte a határértéket.
• A vasalás nyomási határalakváltozása elérte a határértéket.
• A horgony húzási határalakváltozása elérte a határértéket.
• A vasalás és a beton közötti elcsúszás elérte a határértéket.
• A horgony és a beton közötti elcsúszás elérte a határértéket.
• A horgony–beton határfelületen nyírás miatti betonzúzódás elérte a határértéket.
• A horgony kihúzási ellenállása elérte a határértéket.
• A talplemez deformációja meghaladja a megengedett határértéket.

Detail 2D (CSFM héjmodell)

• A beton húzási határalakváltozása elérte a határértéket.
• A beton nyomási határalakváltozása elérte a határértéket.
• A vasalás húzási határalakváltozása elérte a határértéket.
• A vasalás nyomási határalakváltozása elérte a határértéket.
• A feszítővasalás határalakváltozása elérte a határértéket.
• A vasalás és a beton közötti elcsúszás elérte a határértéket.

A pontos határértékek és az analízis részletes működése az Elméleti háttér fejezetben található.

Vizsgálja meg a modell viselkedését a Szelvény eredmények és Feszültség-ellenőrzés segítségével

A Szelvény eredmények betekintést nyújtanak a betonelem belső feszültségeibe. Tetszőleges számú szelvény hozható létre, bármilyen síkban.

3D modellek esetén lehetőség van a beton eredményeinek megjelenítésére - Szelvény eredmények. A szelvények meghatározásához vagy módosításához a nézet vezérlőjében található szelvény gombot kell használni, amely a nézet jobb felső sarkában található.

Ezután egyszerűen bekapcsolhatja a szelvény gombot, és az eredmények a megadott szelvényen keresztül jelennek meg.

Vagy lehetőség van a nézet 3D-ről 2D-re váltására, és a jobb áttekinthetőség érdekében a kiválasztott szelvény 2D-ben való megjelenítésére.

Feszültség-ellenőrzés

Az eredmények és a 3D Detail-ban alkalmazott elmélet jobb megértése érdekében az ikonográfia jelentősen javult. A „Szilárdság" szakaszban, a beton feszültségértékelés alatt új ikonokat és – ami a legfontosabb – az alapvető elméletet magyarázó eszköztippeket talál. Ezek az eszköztippek megfelelnek az elméleti háttérnek.

Az IDEA StatiCa 24.0.2-es verziójában jelent meg

Jelentés

Az alkalmazásainkban megszokott módon minden eredmény kinyomtatható egy automatikusan generált jelentésbe, amely tartalmazza az elméleti hátteret, felhasználói bekezdéseket és még sok mást.
