Quieras o no, no puedes evitar tener métodos de diseño más avanzados en tus proyectos. ¿Que no es verdad, dices? ¿Pero qué hay del diseño y la verificación de regiones de hormigón como juntas de pórtico, ménsulas cortas, zonas con aberturas, o con carga puntual, semiuniones, capiteles de pilar, diafragmas, etc.? Bueno, estos no son tan fáciles de resolver. ¿O sí?

¡Pueden serlo! Especialmente con la ayuda de enfoques y herramientas adecuadas. Y no tengo miedo de decir que IDEA StatiCa Detail pertenece a dicha categoría. Permíteme explicar por qué.

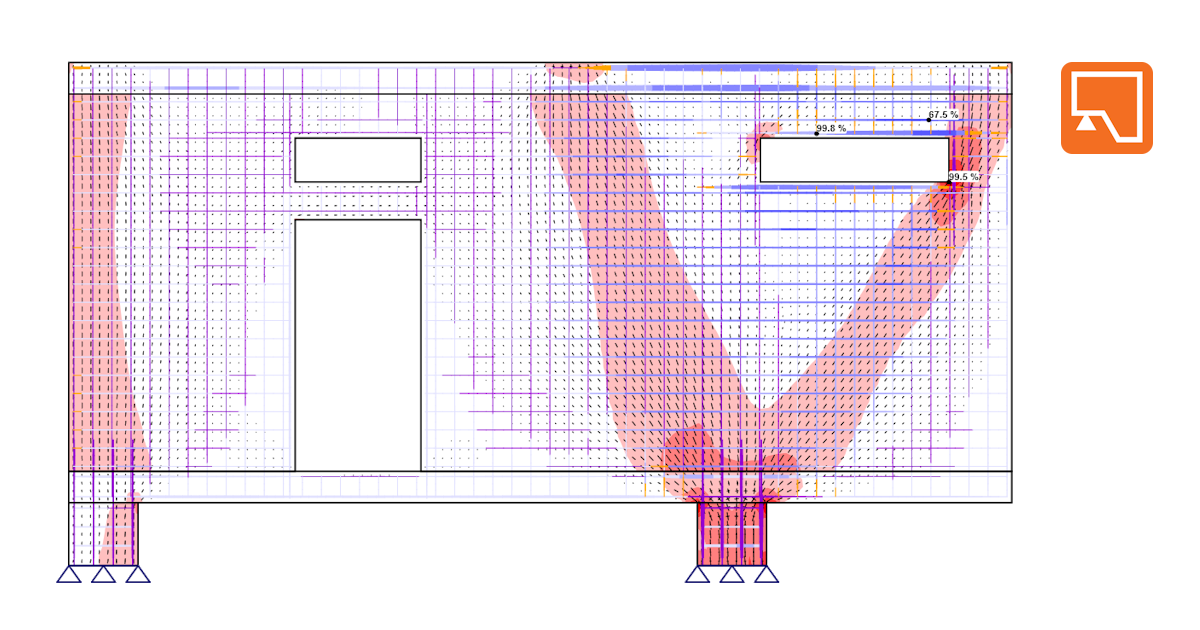

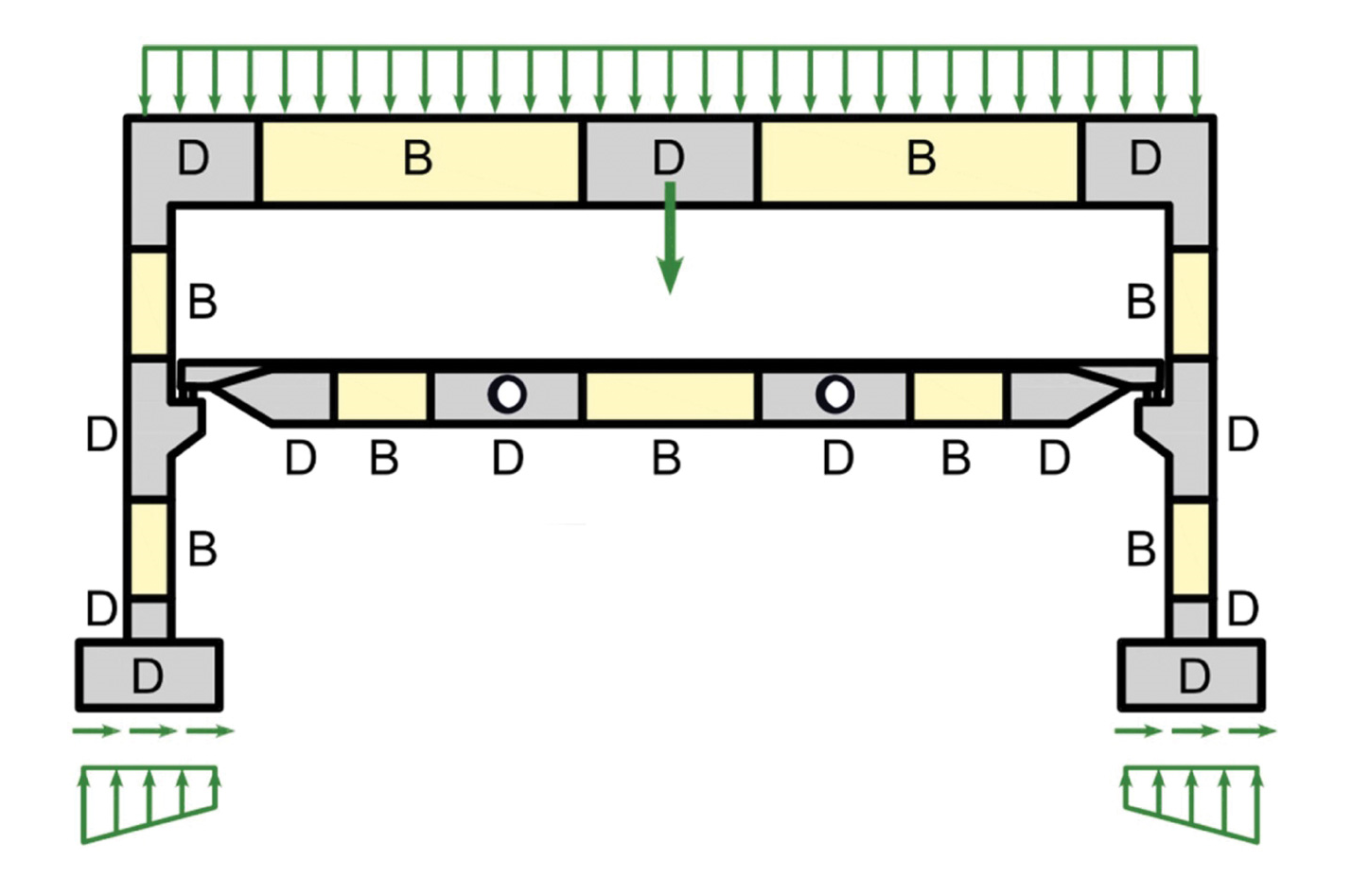

Como somos ingenieros estructurales, personas muy prácticas con confianza en los hechos y gusto por las normas, comenzaremos con un poco de teoría. Toda estructura de hormigón armado o pretensado puede y debe dividirse en regiones B y regiones D durante el proceso de diseño.

inline image in article

Las llamadas regiones B son regiones de Bernoulli. Ahí es donde la hipótesis de Bernoulli-Navier de distribución plana de deformaciones (teoría clásica de vigas) es válida, y es correcto utilizar el enfoque estándar para la verificación.

Por otro lado, también reconocemos las regiones D – regiones de discontinuidad o perturbadas. En estas partes, la hipótesis mencionada anteriormente no se aplica. Por lo tanto, no podemos usar métodos estándar y necesitamos utilizar otros enfoques más avanzados.

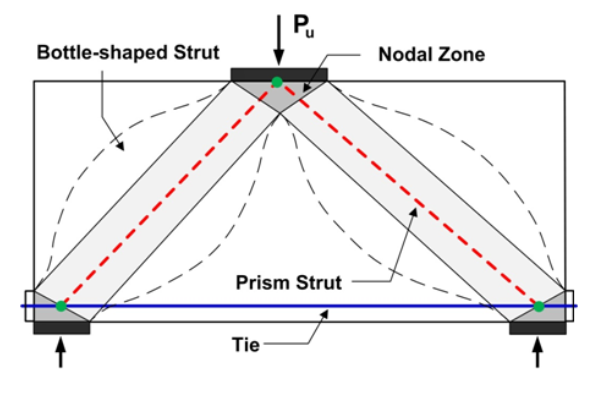

Uno de los métodos más utilizados es el método de la celosía equivalente, que se conoce con los nombres de método Biela y tirante (B&T) y método de los campos de tensiones. La suposición básica del modelo Biela-y-tirante es que la resistencia a tracción del hormigón es despreciable. Un modelo de celosía simple del comportamiento de la región D en el estado límite último se construye a partir de elementos que actúan en compresión y tracción.

inline image in article

Ryan R. Setiadi, ST; Diseño simplificado de encepados con métodos Biela y tirante

Tiene sus ventajas, pero también inconvenientes. Las desventajas pueden ser el consumo de tiempo, un diseño demasiado conservador, ¡o incluso un diseño peligroso debido a ingenieros sin experiencia! Establecer el modelo de celosía correcto no siempre es fácil, y el proceso iterativo puede volverse realmente absorbente en tiempo. En la práctica, generalmente debido a la presión de entregar los resultados rápidamente, esto a menudo lleva al ingeniero estructural a evaluar únicamente la armadura del tirante traccionado y puede, por tanto, cometer un error grave. Además, el método Biela y tirante no proporciona orientación para la evaluación de los estados límite de servicio (flecha, limitación de tensiones, verificación del ancho de fisura). Se podría decir que dichas verificaciones pueden afectar directamente la vida útil de una estructura.

Por supuesto, esto no se aplica al 100% de los casos, pero desde mi punto de vista y experiencia como ingeniero estructural, diría que en la mayoría, sí. Entonces, ¿qué hacer ahora? ¿Qué deberías hacer si no quieres desperdiciar tu valioso tiempo, el material diseñado, o incluso arriesgar una posible reputación dañada?

Método del Campo de Tensiones Compatible (CSFM)

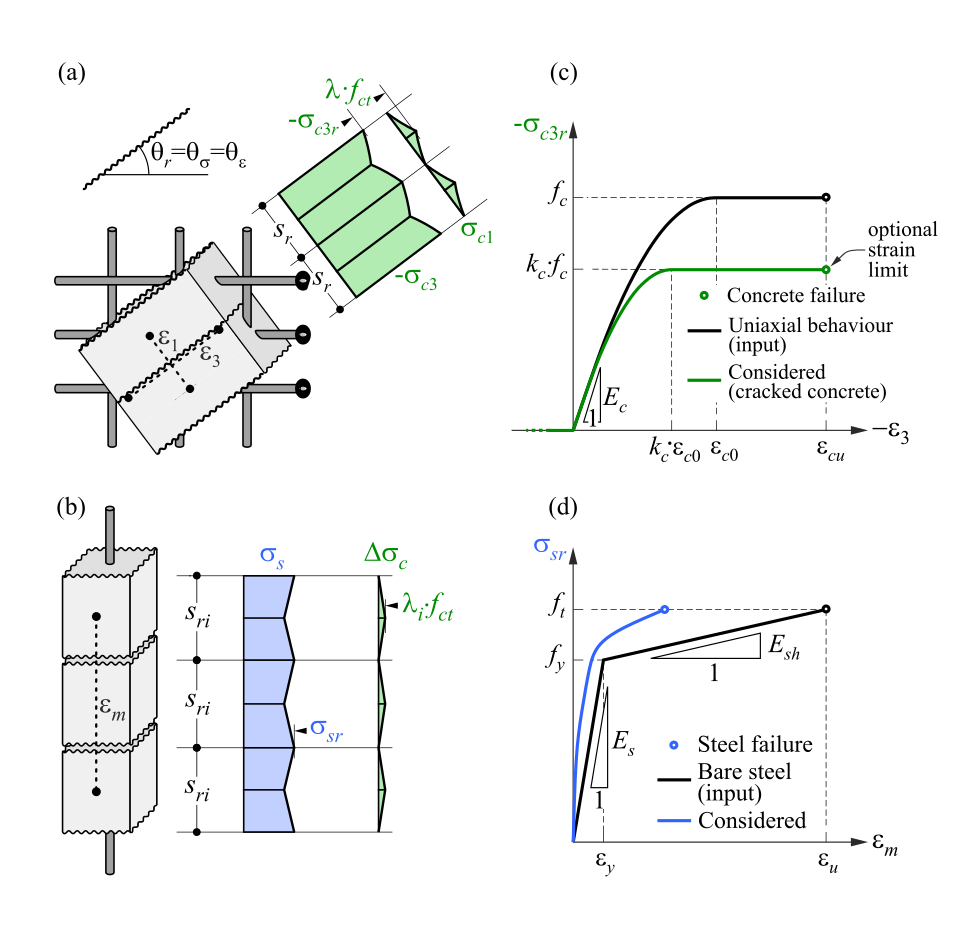

El principio detrás de la aplicación Detail de IDEA StatiCa es el Método del Campo de Tensiones Compatible (CSFM). Es un método único para el análisis de regiones D, muros y elementos completos de la estructura. El método amplía las teorías de campos de tensiones y permite un alto nivel de automatización en comparación con los enfoques estándar. A pesar de su simplicidad, el método te proporciona la respuesta más realista de una estructura de hormigón ante la carga y también aporta las verificaciones normativas para los estados límite último y de servicio.

Es un análisis no lineal moderno que considera el estado plano de tensiones 2D basado en la suposición básica y segura de las normativas: la tracción del hormigón es despreciable, y toda la tracción debe transferirse a través de la armadura.

inline image in article

¿Estás intrigado y con ganas de aprender más sobre el método? ¡No hay problema! Consulta nuestro exhaustivo Trasfondo teórico.

IDEA StatiCa Detail: la solución todo en uno

La aplicación Detail de IDEA StatiCa tiene un aspecto moderno e intuitivo desarrollado para hacer del diseño estructural de hormigón el momento más agradable de tu jornada laboral.

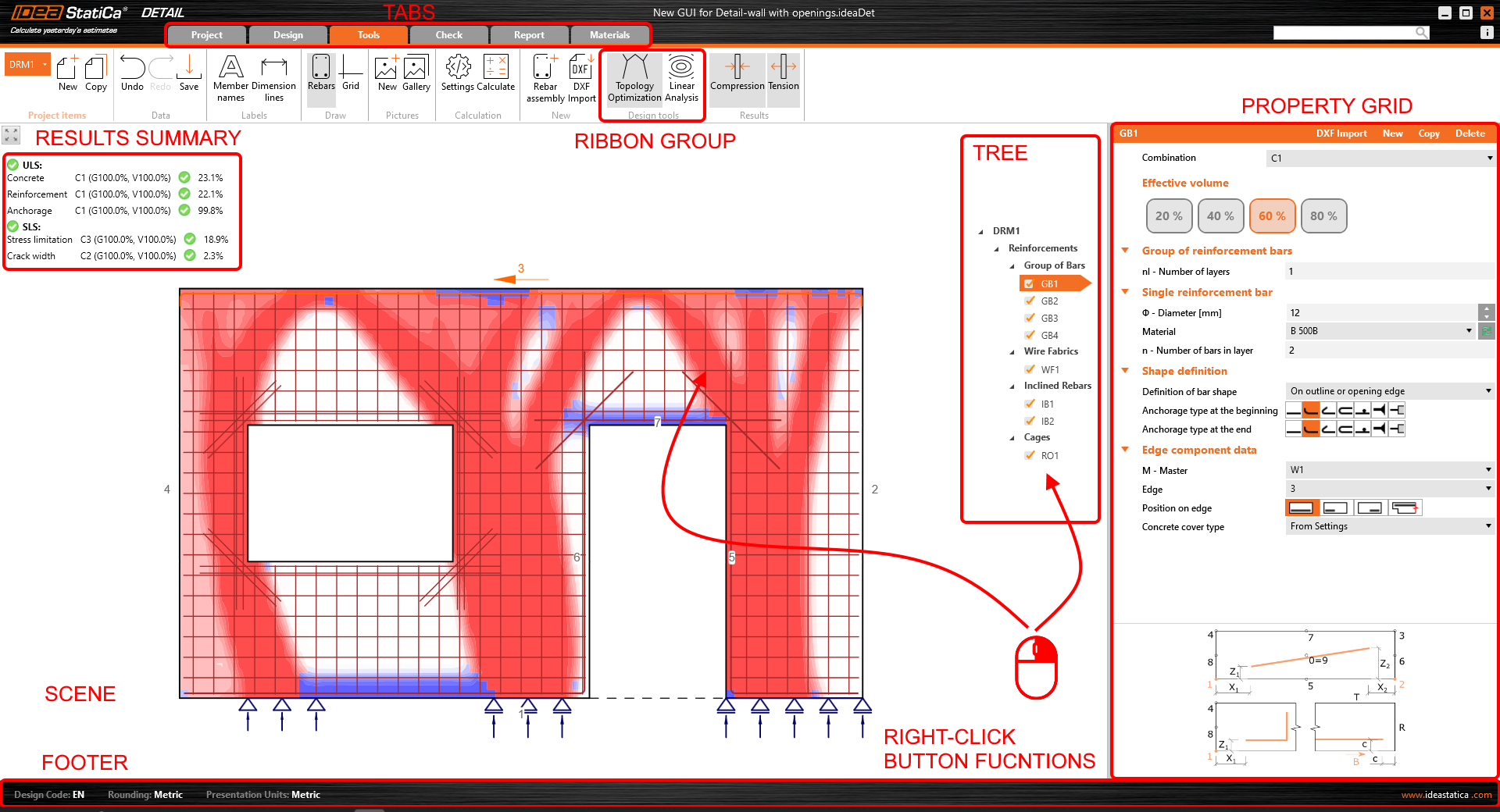

¿Cómo trabajar en la aplicación?

Se puede describir en solo dos palabras – muy simple:

  • Hay seis pestañas de cinta – Proyecto, Diseño, Herramientas, Verificación, Informe y Materiales, que se encuentran en la parte superior de la aplicación, guiándote a través del proceso.
  • Todas las funcionalidades y comandos importantes necesarios para el modelado se realizan mediante los botones correspondientes en los grupos de la cinta.
  • Todos los nuevos ajustes y modificaciones de la estructura se muestran inmediatamente en la escena 3D gráfica principal. O todos los resultados detallados en el caso de la fase de post-diseño.
  • Las propiedades de un elemento seleccionado en el árbol del navegador en el lado derecho de la escena gráfica principal (las entidades pueden seleccionarse en el árbol o en la escena) se presentan en la cuadrícula de propiedades en el lado derecho de la aplicación.
  • El pie de página en la parte inferior de la aplicación contiene información básica sobre la configuración básica del proyecto. Al hacer clic en estas entidades, se abre la ventana de diálogo con la configuración relevante, permitiendo las modificaciones necesarias del elemento seleccionado.
inline image in article

Ahora, descubramos qué se puede hacer en cada sección.

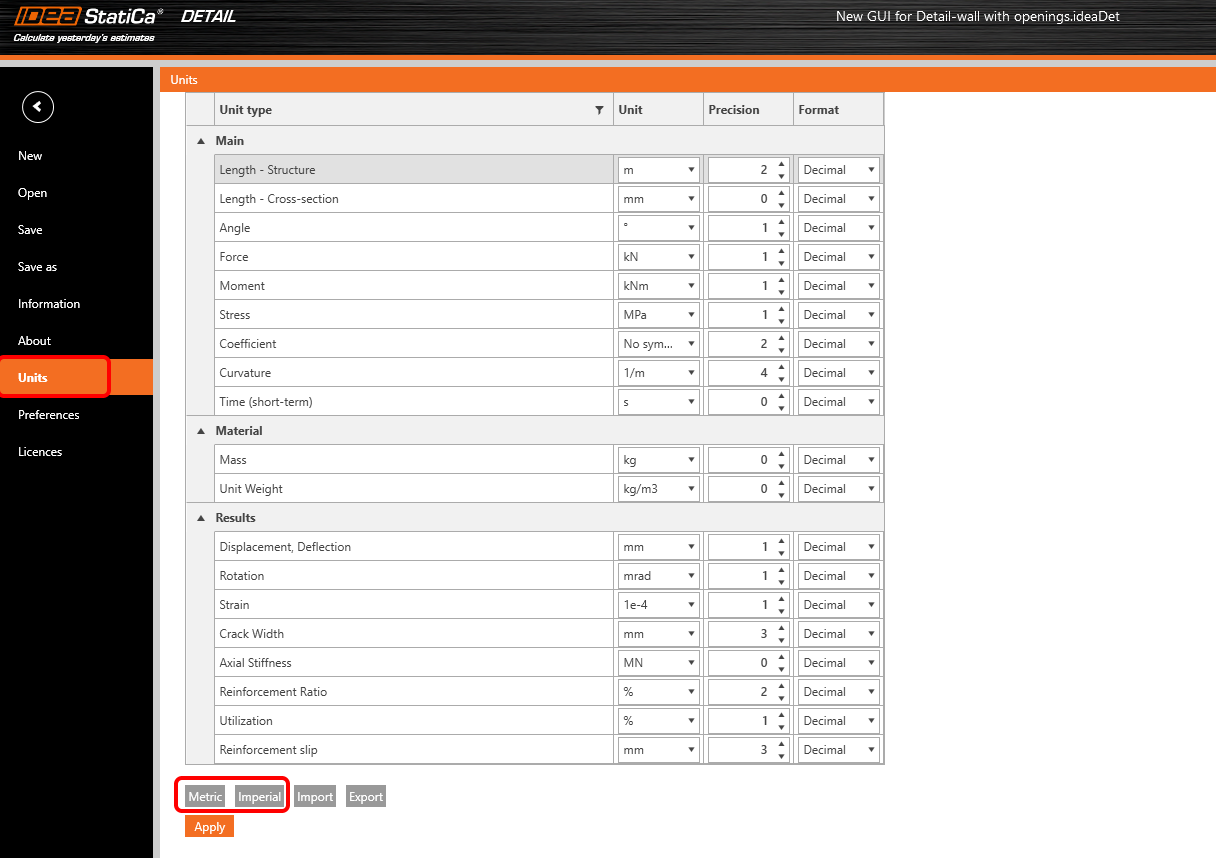

Proyecto

En esta sección, puedes crear un nuevo proyecto, abrir uno existente, añadir o copiar un nuevo modelo dentro del archivo de proyecto actual, o encontrar la configuración de la aplicación.

inline image in article

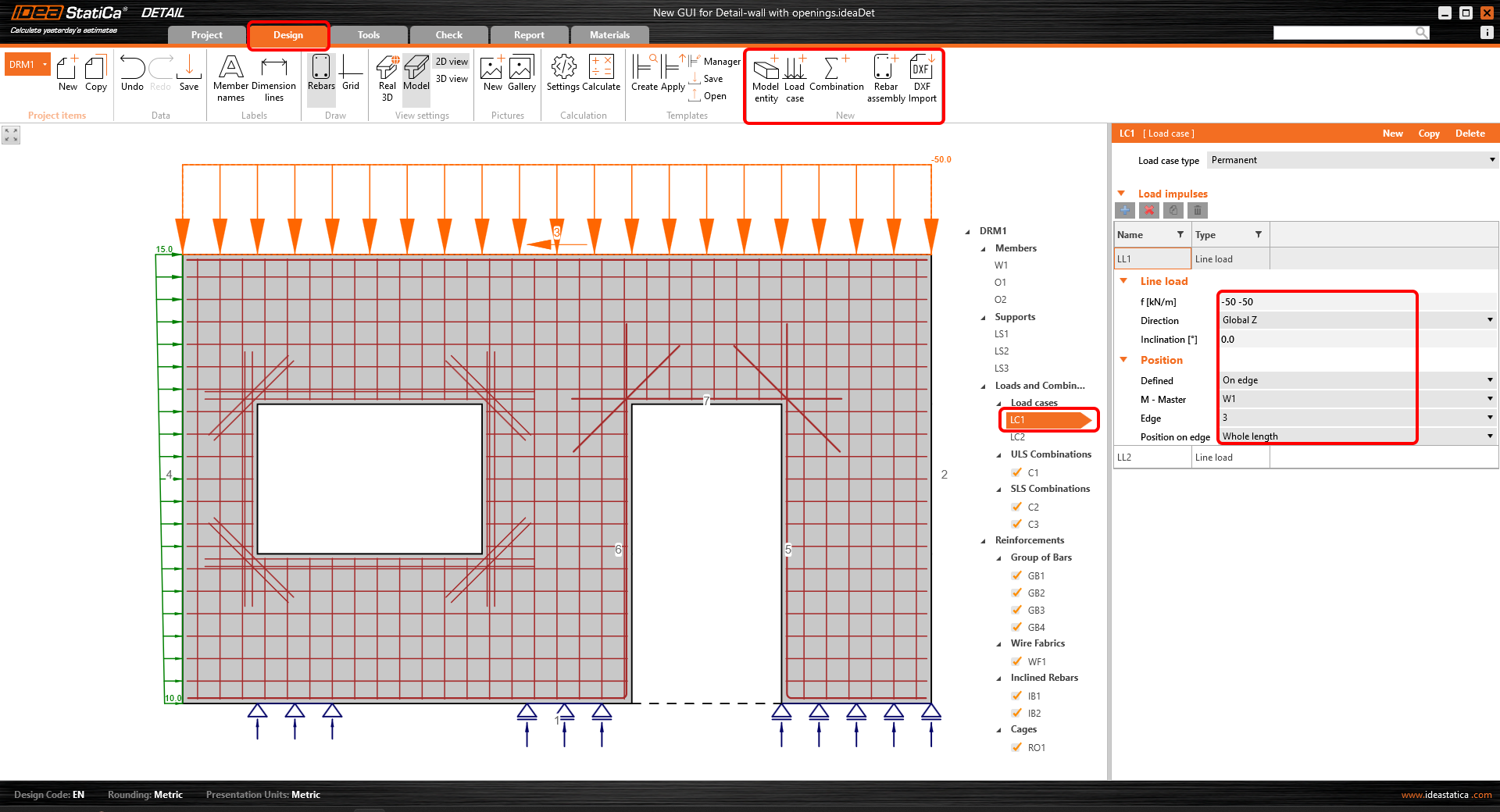

Diseño

Como sugiere el título, esta sección está dedicada a todo lo relacionado con el diseño de la estructura. Aquí defines los elementos del modelo (entidades), su geometría y la armadura. Y también las hipótesis de carga y las combinaciones correspondientes para los estados límite último y estados límite de servicio.

Todo lo mencionado anteriormente puede realizarse utilizando los botones de comando correspondientes de la cinta superior o el nuevo árbol del navegador en el lado derecho de la ventana gráfica. Personalmente, me gusta mucho usar el árbol de entidades porque es claro e intuitivo, y, como guinda del pastel, las entidades pueden agruparse según su tipo o como una lista de entidades ordenadas secuencialmente. Eso es lo que yo llamo un placer para una persona ordenada (sí, soy una de ellas).

inline image in article

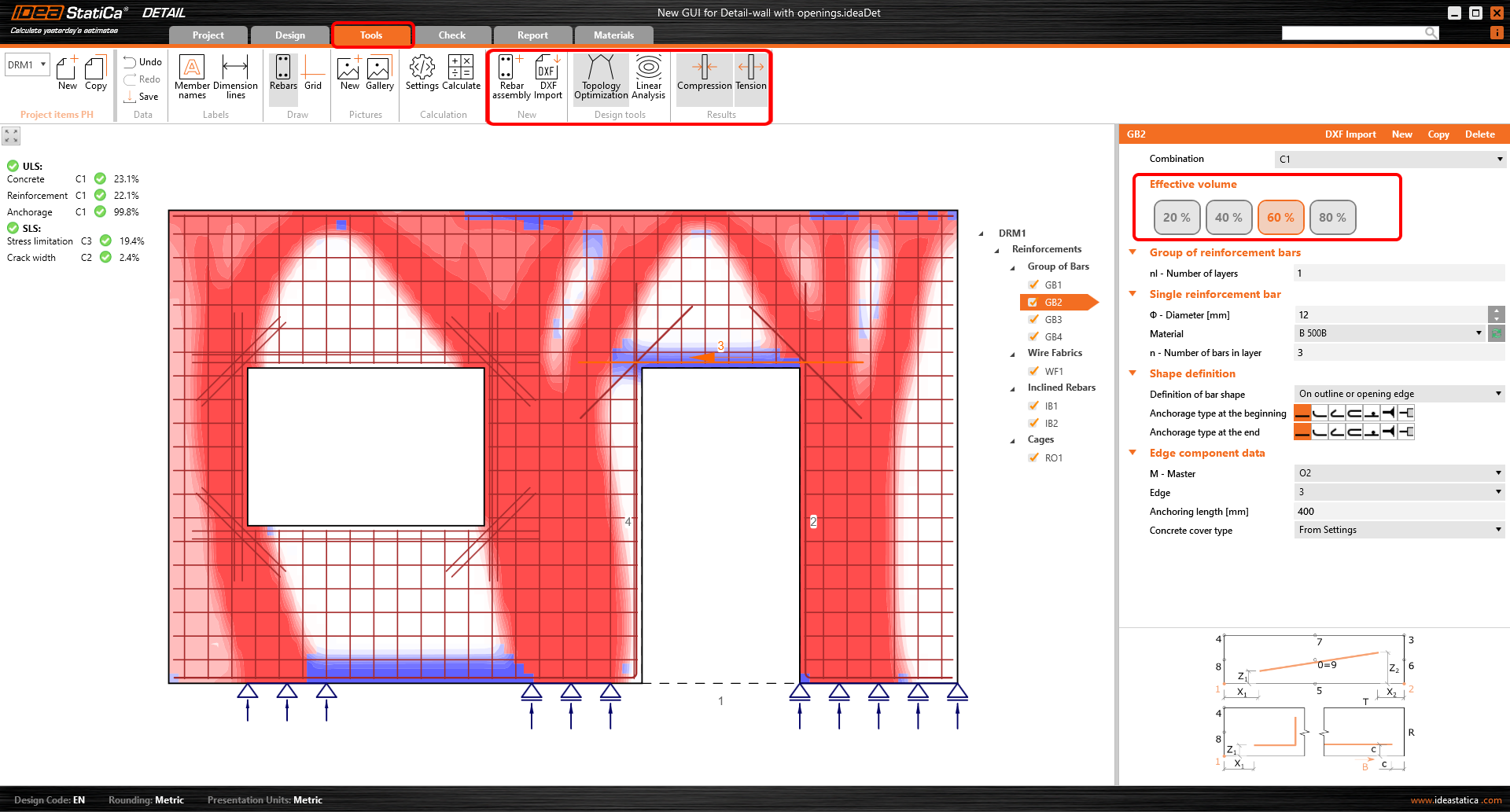

Herramientas

Esta sección se centra exclusivamente en el diseño de la armadura. El árbol del navegador se reduce y contiene únicamente la armadura de entrada.

Supongamos que tienes dificultades para saber dónde colocar la armadura, si la armadura alrededor de una abertura es realmente necesaria en tal cantidad, o incluso en absoluto, o si deseas ver el flujo de tensiones (hasta ahora sin considerar la armadura). En ese caso, recomiendo usar dos funcionalidades útiles – Optimización Topológica y Análisis Lineal.

inline image in article

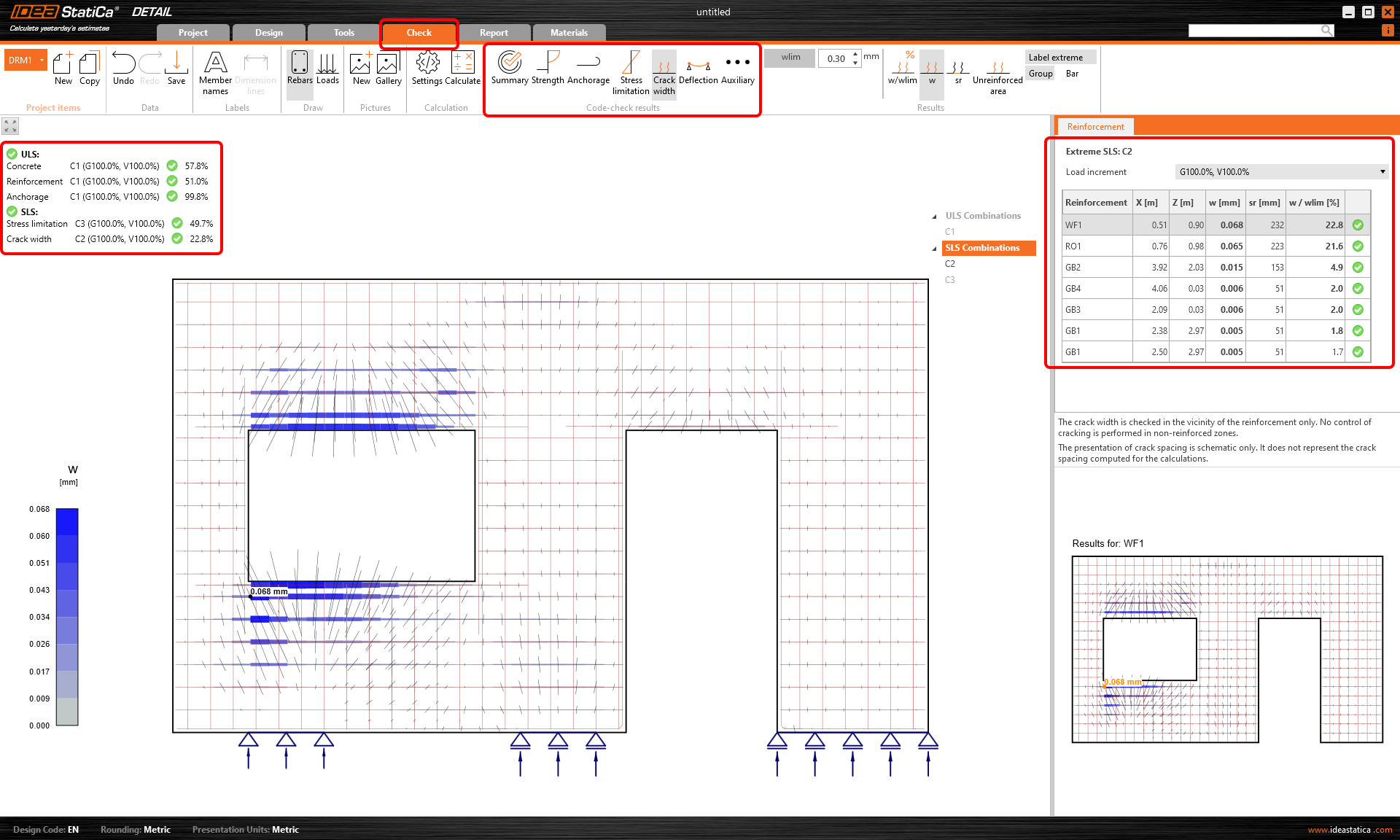

Verificación

Aquí es donde comienza la diversión. ¿Fueron correctas mis suposiciones y, posteriormente, el diseño? ¿Consideré todo? ¿Hay alguna parte de la estructura a la que deba prestar especial atención?

Navegar por los resultados detallados individuales para cada verificación del estado límite último y los estados límite de servicio te proporciona las respuestas necesarias. Y depende de ti si deseas ver los resultados por separado para el hormigón, la armadura o los tendones de pretensado. Todo se muestra claramente en la escena gráfica principal y también en las tablas.

inline image in article

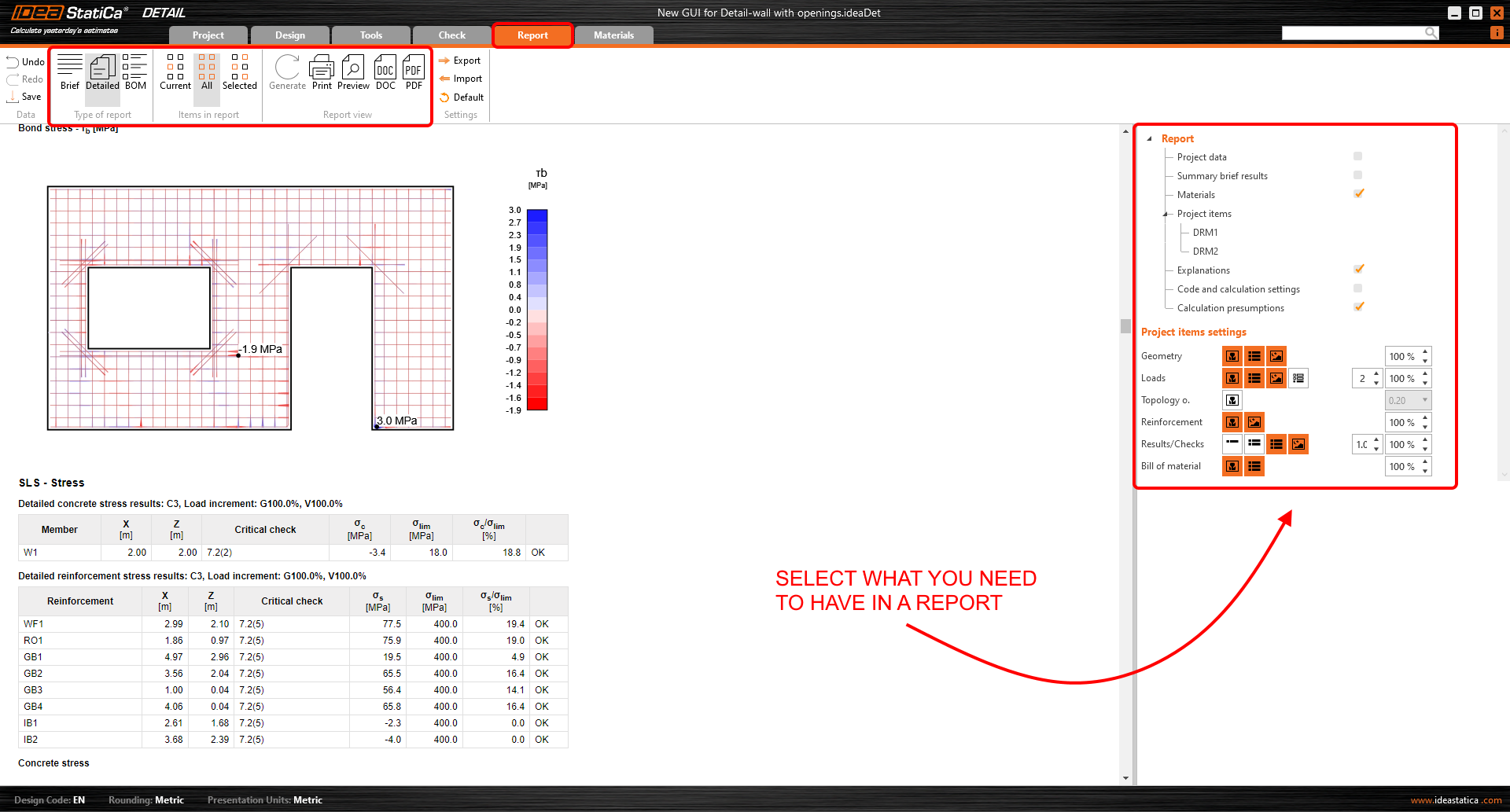

Informe

Una vez terminado el trabajo y satisfecho con los resultados, simplemente crea un informe profesional que contenga toda la información esencial. Puede exportarse a archivos DOC o PDF o imprimirse directamente desde la aplicación.

Luego, añádelo a tu documentación global, y ya sea que pases directamente a otro proyecto (porque probablemente ya no puedas imaginar tu vida laboral sin la aplicación Detail, supongo), o vuelve a casa y disfruta de tu día con todo el tiempo libre que ahorraste usando IDEA StatiCa Detail.

inline image in article

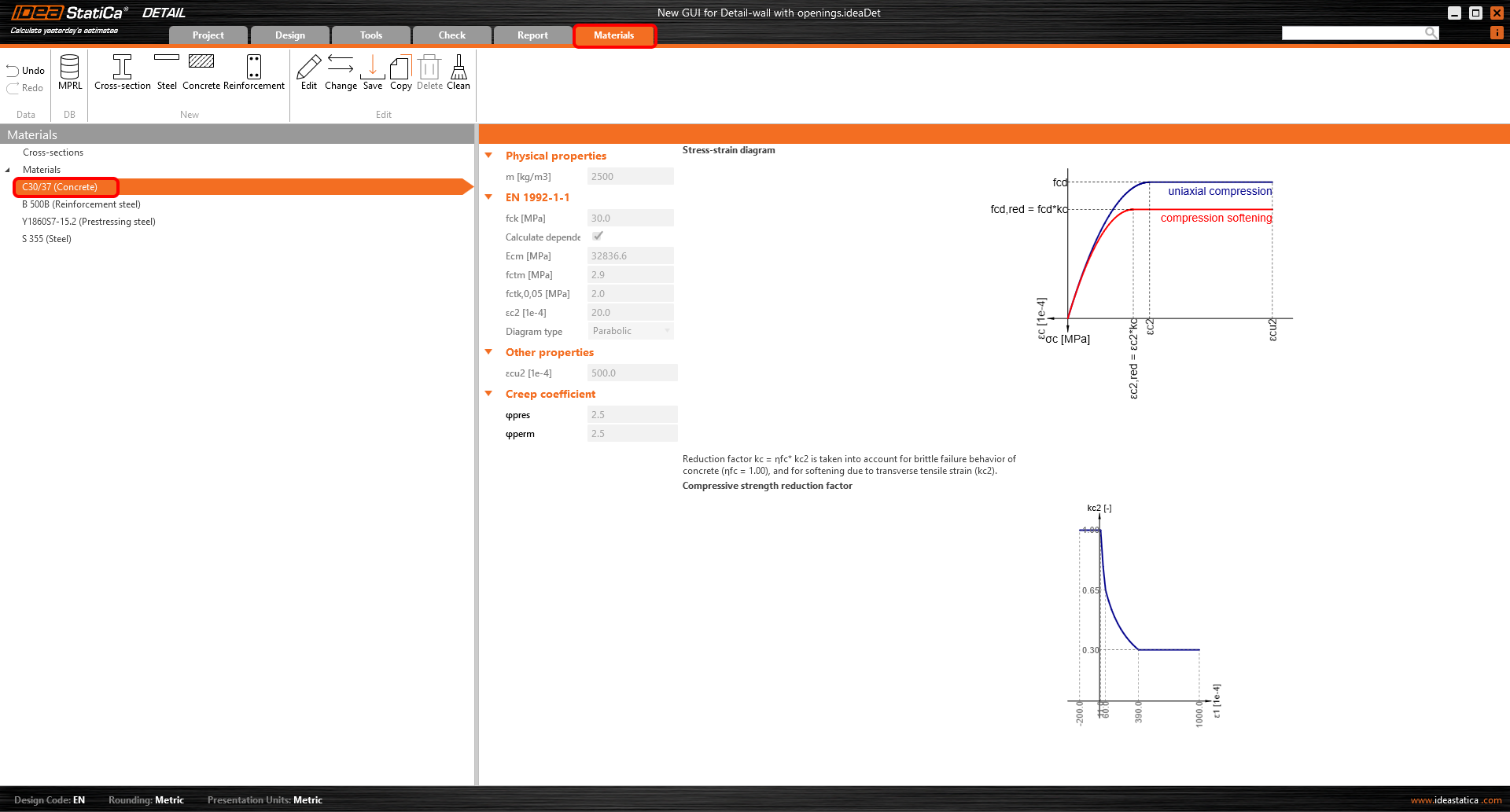

Materiales

Cuando necesites utilizar materiales definidos por el usuario para tu proyecto, esta sección es la indicada para todas las modificaciones necesarias. Consulta los diagramas para el hormigón y el acero de armadura o pretensado. Dichos materiales pueden guardarse en MPRL y utilizarse posteriormente en todos los proyectos futuros.

inline image in article
