Project Viewer – užitečný nástroj pro všechny

Tento článek je dostupný také v dalších jazycích:
V jednoduchosti je síla. I proto se asi náš online prohlížeč (Viewer) stal ihned po svém vydání jednou z nejpopulárnějších aplikací. Ať máte platnou licenci nebo ne, Viewer můžete použít na kterýkoli IDEA StatiCa Connection projekt k jeho prohlížení, vygenerování 3D DWG modelu nebo k exportu přípoje z vašeho CAD programu do programu IDEA StatiCa.

Je to už pár let, co jsme na webu zpřístupnili jednoduchou online aplikaci, která byla (a stále je) zadarmo a sloužila jako doplněk k programu IDEA StatiCa Connection. Během chvíle se ukázalo, že to byl přesně ten nástroj, který naši uživatelé postrádali.

IDEA StatiCa Viewer

IDEA StatiCa Viewer umožňuje sdílet vaše projekty s ostatními. Zejména konstruktéři a kontrolní statici, kteří nepotřebují licenci IDEA StatiCa, a přesto si mohou celý model přípoje prohlédnout se všemi detaily topologie, jako jsou průřezy, materiál a jednotlivé plechy, šrouby a svary. 3D model umožňuje konstruktérům při vytváření výkresů a kontrolním statikům s lepším pochopením a zobrazením kontrolovaného přípoje.

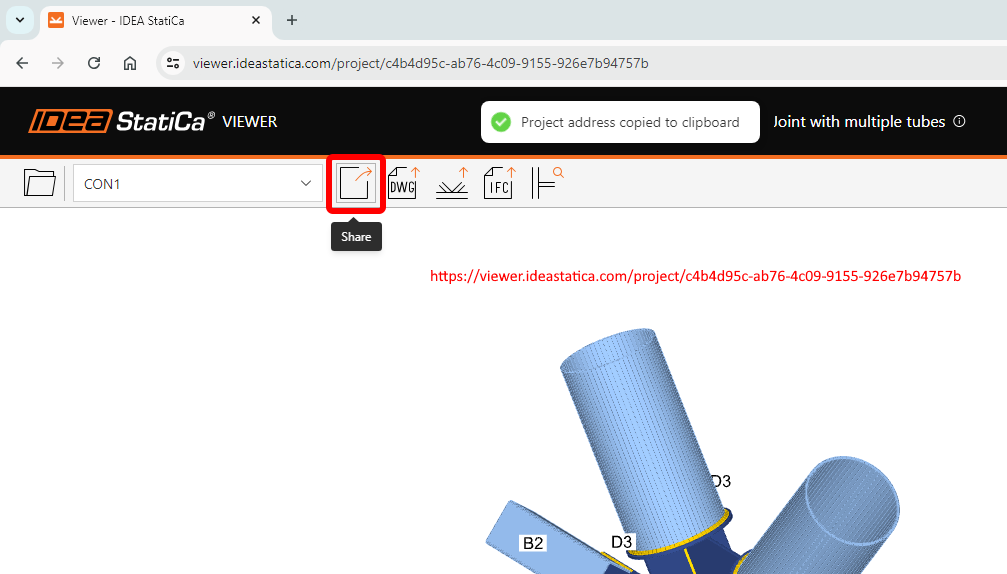

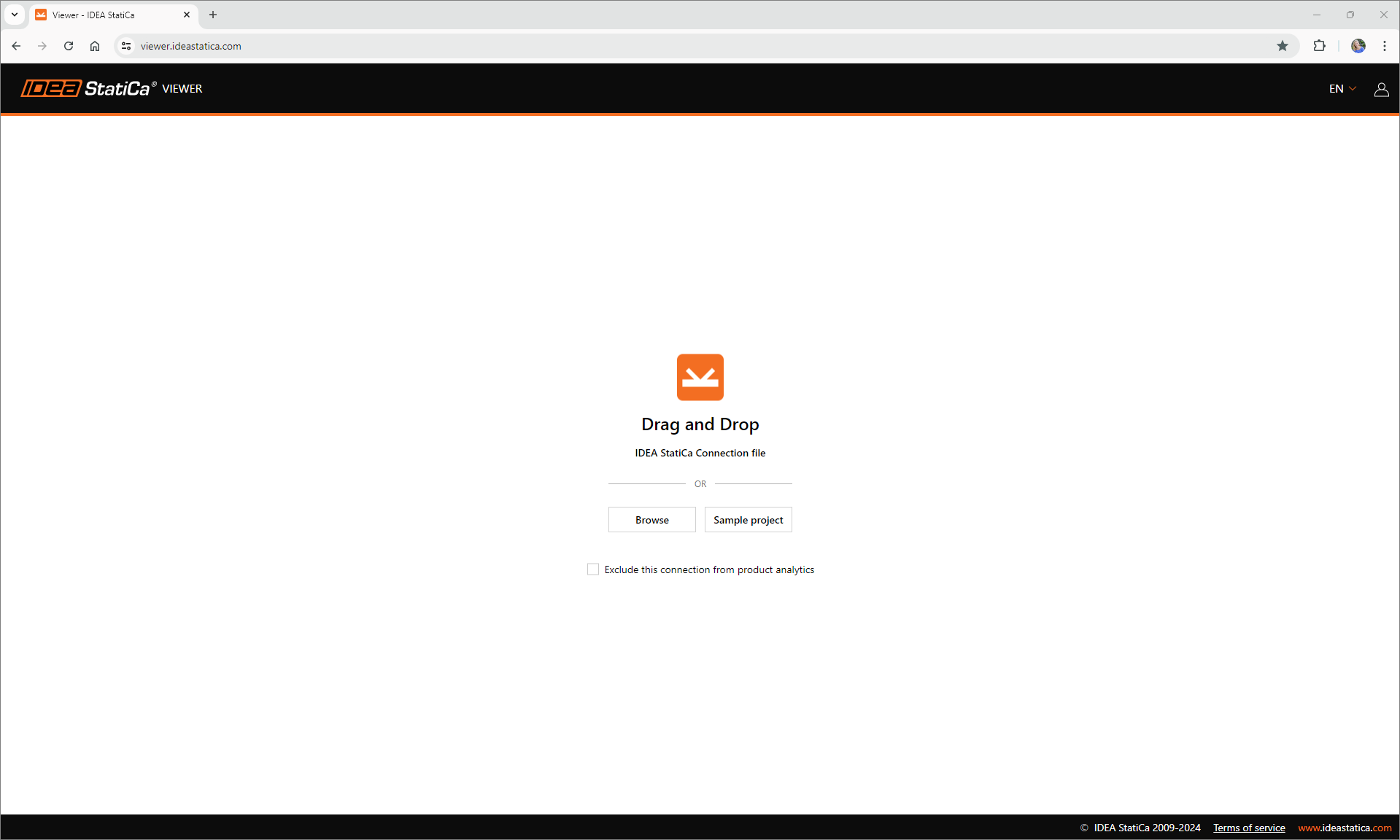

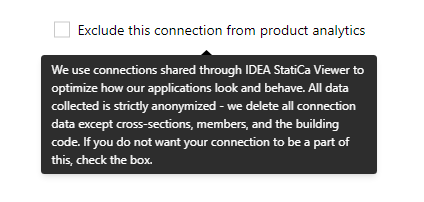

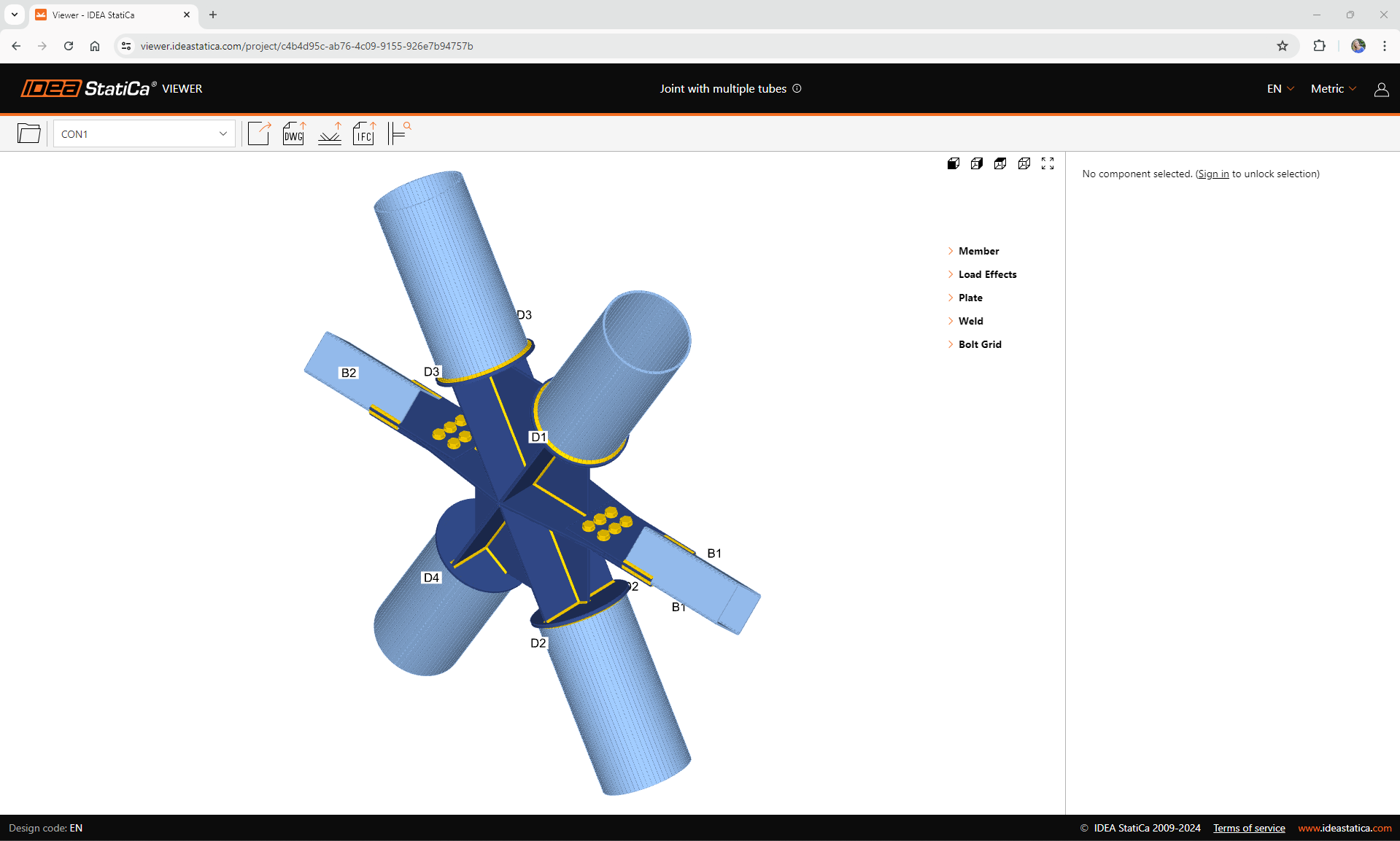

Aplikace Viewer je umístěna v cloudu. Můžete si ji načíst ve vašem webovém prohlížeči na stránce https://viewer.ideastatica.com/ConnectionViewer. Otevřete si kterýkoli model přípoje (.ideacon soubor) buď pomocí ikony nebo pomocí přetažení požadovaného souboru přímo do okna prohlížeče (drag&drop). Můžete také použít a prozkoumat přiložený vzorový projekt (sample project).

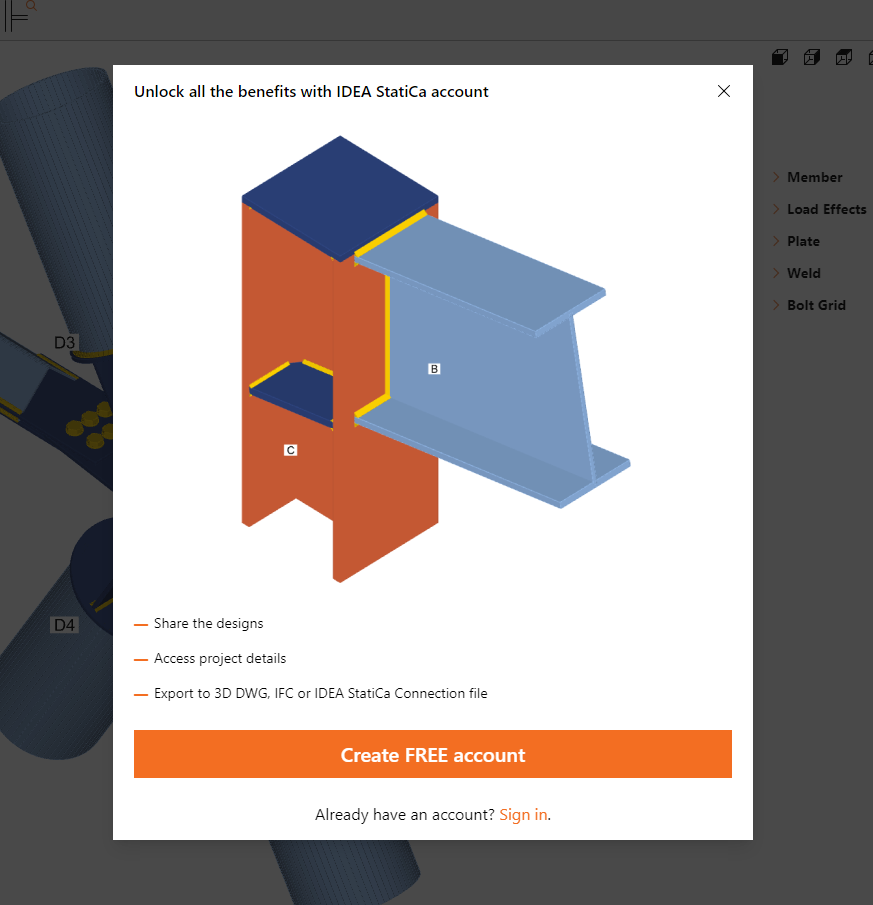

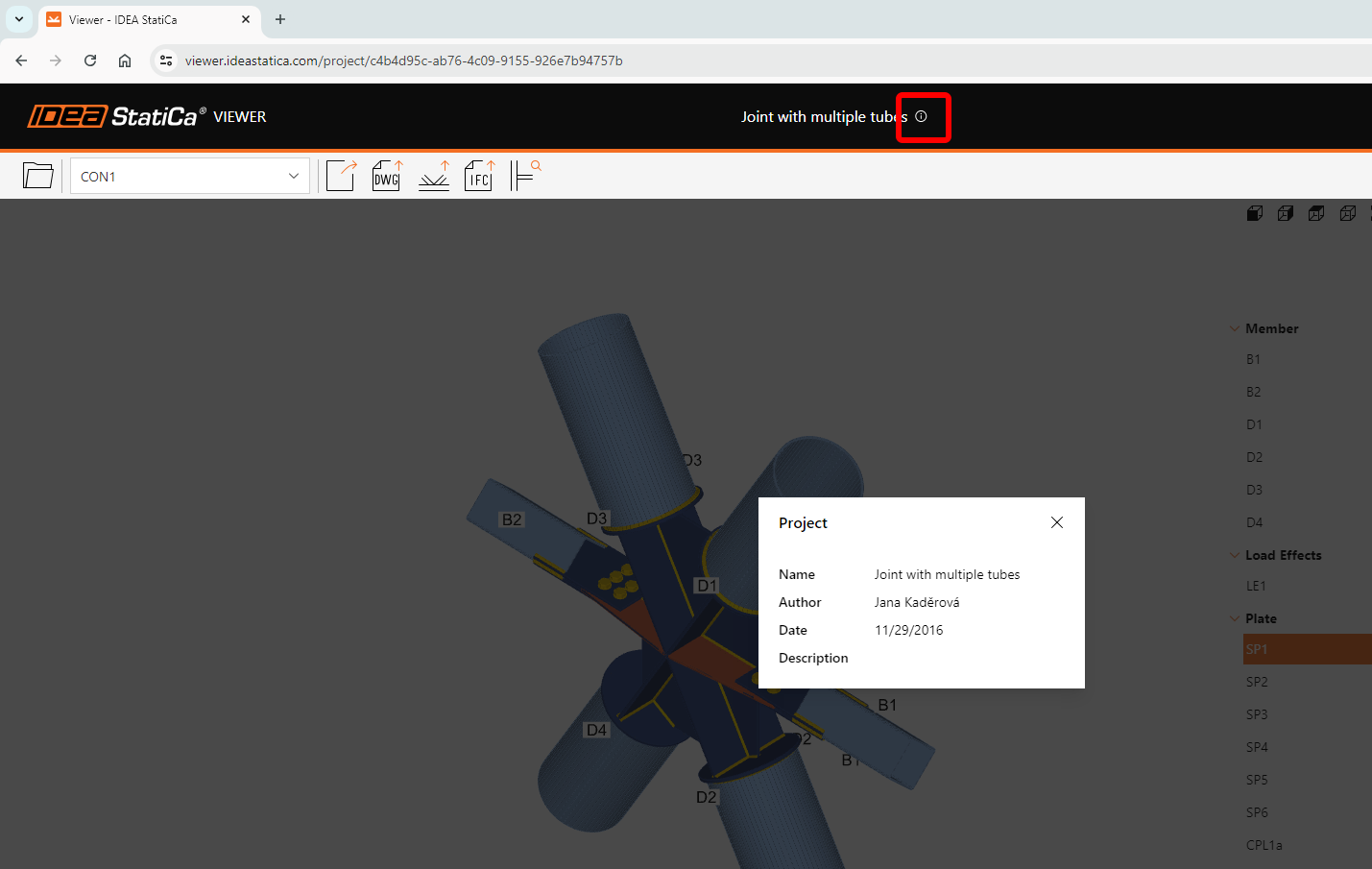

Model se rovnou zobrazí se všemi základními informacemi o daném projektu (jméno, autor a popis) v záložce Project. Pokud soubor obsahuje více položek projektu, uvidíte zde jejich seznam a můžete mezi nimi přepínat. Horní pás karet nabízí možnost otevřít nový projekt (New project), stáhnout 3D DWG soubor a stáhnout soubor IDEA StatiCa.

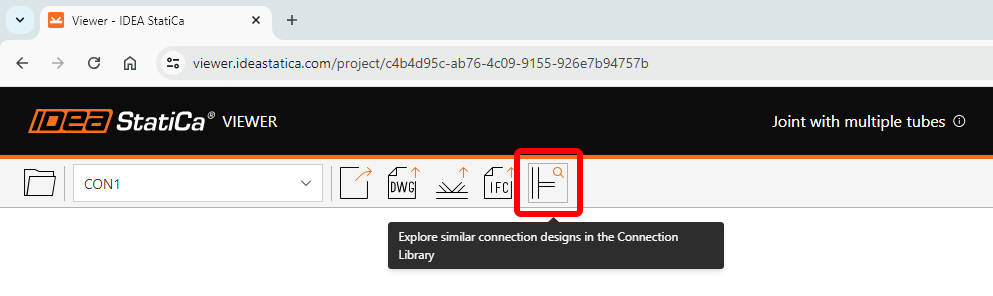

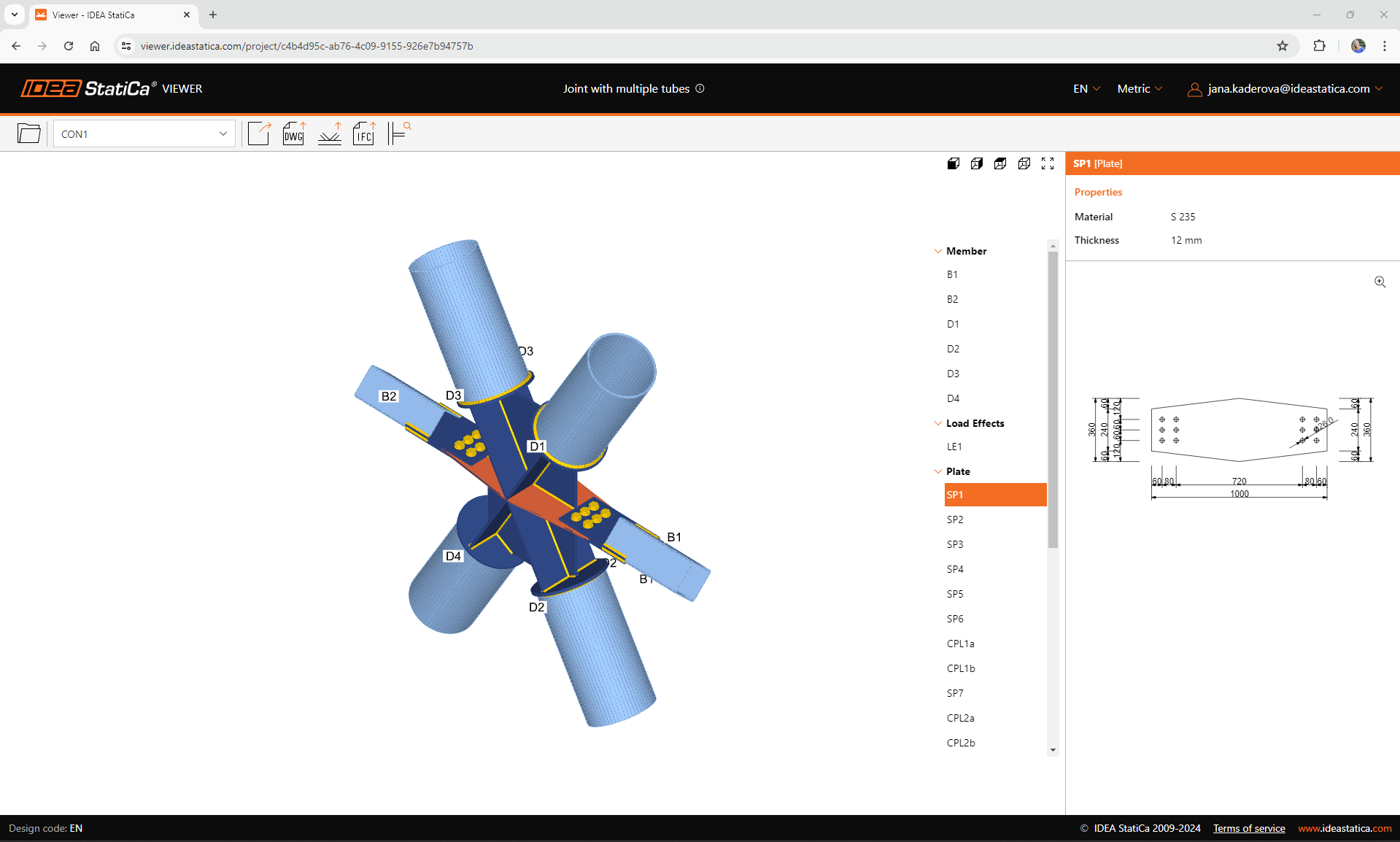

Přepnutím na záložku Design (návrh) zobrazíte seznam všech částí přípoje. Strom ve scéně obsahuje veškeré připojované prvky (Members), plechy (Plates), svary (Welds) a skupiny šroubů (Bolt grids). Přepínáním mezi jednotlivými položkami se vždy otevře tabulka s vlastnostmi dané položky jako jsou materiál, průřez, tloušťka plechu, svaru nebo třída a velikost šroubů. U plechů je navíc vykresleno i 2D schéma.

IDEA StatiCa Viewer můžete využít i například k prohlížení souborů z galerie vzorových projektů.

Exportujte svůj model přípoje do 3D DWG

Aplikace Viewer umožňuje, jak už bylo zmíněno, generování 3D modelu vašeho přípoje, který můžete zobrazit v CAD aplikaci. Vzniklý DWG soubor obsahuje jak samotný 3D model, tak i 2D schémata jednotlivých výztužných plechů včetně kót.

Pokud byste zaznamenali problémy při zobrazování DWG modelu, pomoc můžete najít v článku Chybějící komponenty ve 3D DWG exportu z Vieweru.


Online prohlížeč jsme mimo jiné prezentovali na webináři IDEA StatiCa online: řešení v cloudu. Podívejte se na příslušnou část nahrávky a zjistěte, zda může být Viewer užitečný i pro vás.

Zapojte Viewer přímo do vašeho CAD programu

Dalším přirozeným krokem ve vývoji byla integrace Vieweru do CAD aplikací, což zjednodušilo a zpřístupnilo BIM link mnohem širší skupině lidí z oboru. Váš namodelovaný styčník může být pomocí speciálního pluginu převeden do Vieweru, a odtud už je možné rovnou stáhnout Connection soubor. To využijí zejména konstruktéři, kteří tak nepotřebují přímo vlastnit licenci, a přesto mohou sami rychle vytvořit soubor IDEA StatiCa Connection, který pošlou statikovi, a ten se již postará o zatížení, analýzu a posudky.

Stáhnout si můžete Viewer plugin pro aplikace Autodesk Revit, Advance Steel a Tekla Structures. Po krátké instalaci se plugin automaticky zaintegruje do vašeho CAD programu a můžete jej začít rovnou používat.

Všechny tři pluginy jsou ZDARMA pro všechny, ať už máte platnou IDEA StatiCa licenci, či nikoli. Vyzkoušejte si jednoduchý export z programů Tekla/Revit/Advance Steel do IDEA StatiCa Connection.

Viewer pluginy můžete najít také v Tekla Warehouse a Autodesk App Store.

Zajímá vás, jak Viewer pluginy fungují? Otevřete si návod přímo pro vaši CAD aplikaci

Vytvořené návody vás krok po kroku provedou procesem aktivace pluginu, jeho použitím při exportu z programu Revit/Advance Steel/Tekla do Vieweru a následně do IDEA StatiCa Connection:

Autodesk Revit

IDEA StatiCa Viewer plugin pro Autodesk Revit (návod)

Autodesk Advance Steel

IDEA StatiCa Viewer plugin pro Autodesk Advance Steel (návod)

Tekla Structures

IDEA StatiCa Viewer plugin pro Tekla Structures (návod)

Pomáháme statikům a konstruktérům spolupracovat

Projekty ocelových konstrukcí se stávají stále složitějšími a někdy je zejména navržení přípojů a jejich následné posouzení dle platných norem zvláště bolestivé. Celý proces tvorby projektu je nutno čím dál víc optimalizovat, zejména pokud je zapojeno více odborníků – statiků a konstruktérů. Jak si mohou tyto dvě profese efektivně předávat data?

Podívejte se na nahrávku webináře Streamlining connection design workflows between detailers and engineers  (v angličtině), který vznikl během loňské Advance Steel Academy 2020. Webinář vám ukáže, jak může vypadat moderní BIM komunikace mezi statikem zodpovídajícím za posudek a konstruktérem vytvářejícím výkresovou dokumentaci.
