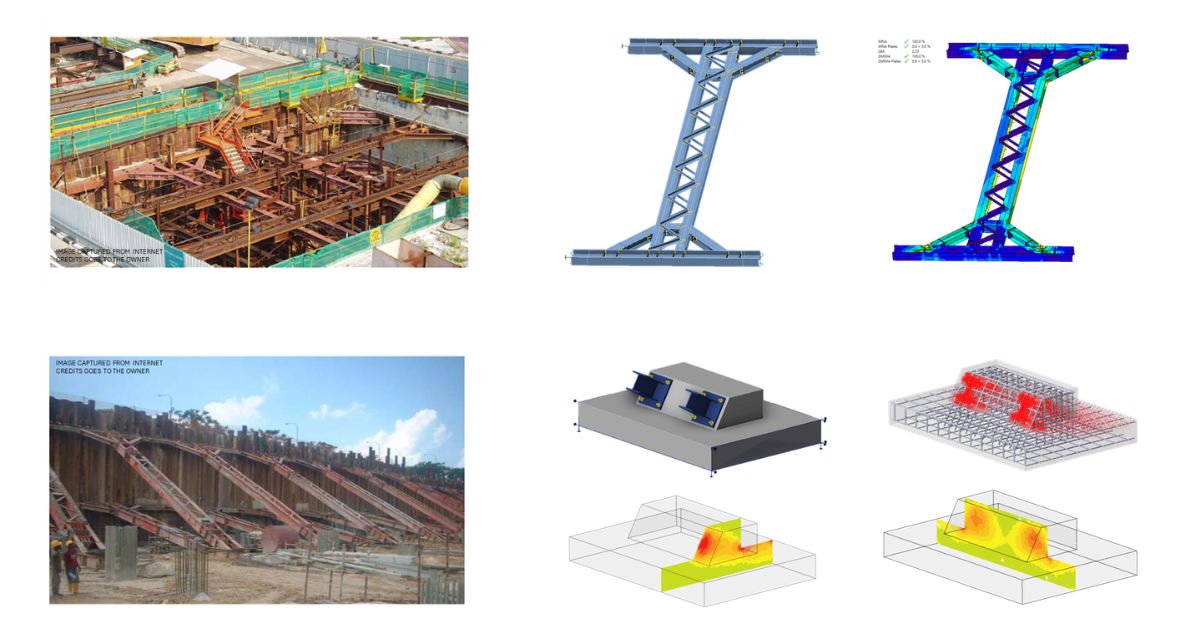

Věděli jste, že IDEA StatiCa lze použít také pro návrh dočasných konstrukcí?

Zkušení inženýři dobře vědí, že většina stavebních nehod se nevyskytuje v dokončených konstrukcích, ale právě v těchto dočasných fázích výstavby. Příčinou bývá nejčastěji nikoli hlavní konstrukční prvek, ale přípoje, které přenášejí síly mezi jednotlivými částmi. Pokud jsou tyto přípoje podceněny nebo nadměrně zjednodušeny, může být ohrožena bezpečnost celého systému.

Proto si návrh přípojů dočasných konstrukcí zaslouží stejnou inženýrskou důslednost jako trvalé stavby. Vyvstává tak důležitá otázka, zda používáme správný nástroj pro bezpečný a efektivní návrh a ověřování těchto dočasných přípojů.

Dočasné konstrukce, kde je návrh přípojů kritický

Dočasné konstrukce hrají klíčovou roli při podpoře stavebních činností, dokud se trvalá konstrukce nestane stabilní. Na rozdíl od trvalých konstrukcí jsou tyto systémy vystaveny proměnlivým zatížením, měnícím se okrajovým podmínkám a přísným stavebním harmonogramům.

Mnoho těchto systémů se při zachování konstrukční integrity silně spoléhá na výkon přípojů.

Proč mají inženýři někdy potíže s návrhem dočasných přípojů

Navzdory důležitosti dočasných konstrukcí se inženýři při navrhování jejich přípojů často potýkají s řadou obtíží.

Za prvé, dočasné přípoje jsou zřídkakdy standardní. Každý projekt může zahrnovat jedinečné geometrie, nekonvenční silové cesty a omezení na staveništi, která může být obtížné řešit pomocí zjednodušených vzorců.

Za druhé, mnoho dočasných systémů může vzhledem ke své povaze a geometrii zahrnovat složitá zatížení, která může být obtížné vyhodnotit pomocí tabulkových procesorů nebo ručních výpočtů.

Za třetí, dočasné práce jsou většinou navrhovány v podmínkách přísných stavebních harmonogramů, které ponechávají omezený čas pro podrobné ověřování.

V důsledku toho se inženýři mohou spoléhat na konzervativní předpoklady nebo zjednodušené přístupy, které nemusí plně zachytit skutečné chování systému.

Jak může IDEA StatiCa pomoci při navrhování přípojů dočasných konstrukcí

Právě zde může IDEA StatiCa poskytnout značnou přidanou hodnotu.

Ačkoli je IDEA StatiCa široce známa pro navrhování přípojů v trvalých ocelových konstrukcích, je stejně výkonná i při aplikaci na přípoje dočasných konstrukcí. Software umožňuje inženýrům modelovat složité přípoje a vyhodnocovat jejich chování pomocí Component Based Finite Element Method (CBFEM).

Pomocí IDEA StatiCa mohou inženýři:

• Vizualizovat skutečný tok napětí ve šroubech, svarech a pleších
• Identifikovat přetížené oblasti, které nemusí být viditelné při zjednodušených výpočtech
• Rychle a přesně ověřovat nekonvenční dočasné přípoje
• Pochopit, jak tuhost přípoje ovlivňuje celkové konstrukční chování
• Generovat přehledné výpočetní zprávy pro projektovou dokumentaci a kontrolu

Tato schopnost je zvláště užitečná pro dočasné práce, kde geometrie přípojů a podmínky zatížení jsou často nestandardní. Místo hodin strávených tvorbou konzervativních tabulkových výpočtů mohou inženýři analyzovat a optimalizovat přípoje efektivněji a zároveň zvýšit důvěru v návrh.

Níže je uvedeno jen několik příkladů z mnoha typů dočasných konstrukcí, které lze navrhnout pomocí IDEA StatiCa

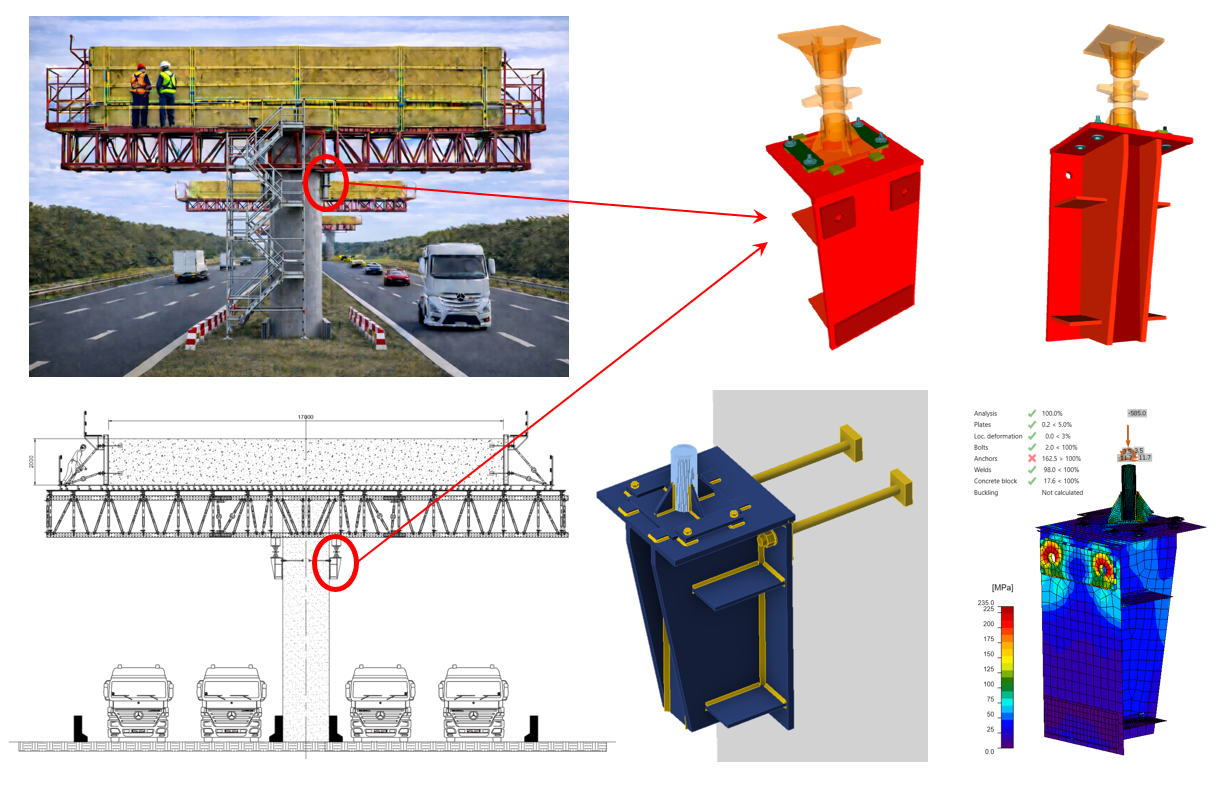

1. Konzolový držák podpírající bednění pro betonáž hlavicových nosníků

Konzolové držáky používané při výstavbě hlavicových nosníků fungují jako konzolové podpory připevněné k pilíři. Tyto držáky musí přenášet značná zatížení od čerstvého betonu, vyztužení a bednícího zařízení a zároveň přenášet síly zpět do pilíře přes relativně kompaktní oblast přípoje. Navrhování těchto přípojů může být náročné, protože kotevní plechy, šrouby a svary musí odolávat kombinovanému ohybu, smyku a tahovým silám, často za podmínek excentrického zatížení a montážních tolerancí.

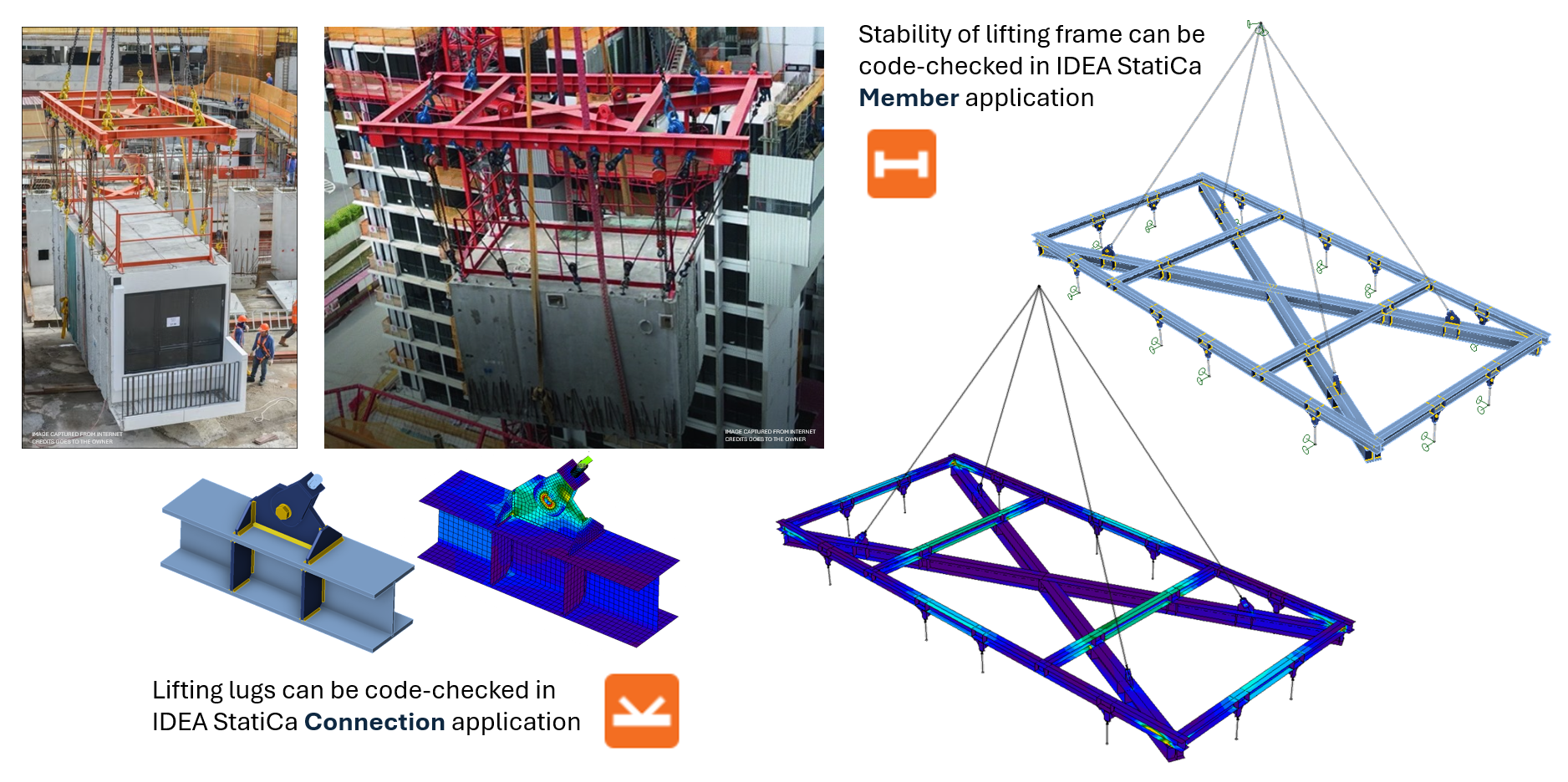

2. Zdvihací rámy a zdvihací oka

Zdvihací rámy a zdvihací oka jsou nezbytné při montáži těžkých konstrukčních prvků. Ačkoli se tyto prvky mohou zdát jednoduché, síly vznikající při zdvihacích operacích mohou být složité a vysoce lokalizované. Úhly zatížení od vázacích systémů vytvářejí kombinace tahových, smykových a ohybových napětí v místech přípojů, přičemž dynamické účinky při zdvihání mohou tato napětí dále zesilovat. Zajištění správného návrhu těchto přípojů je klíčové pro bezpečné zdvihací operace na staveništi.

3. Tunelový bednící systém

Tunelové bednící systémy jsou ve výstavbě široce používány pro opakované betonáže. Tyto systémy se spoléhají na vzájemně propojené ocelové rámy a ztužidla, která odolávají tlaku čerstvého betonu a stavebním zatížením. Přípoje mezi těmito prvky jsou vystaveny měnícím se silovým cestám při betonáži, odbedňování a přemísťování bednění. Přípoje většinou vyžadují použití adaptérů pro přizpůsobení tvaru konstrukce i betonové formy. Navrhování těchto přípojů může být při použití konvenčních metod časově náročné, zejména pokud musí inženýři ověřovat více konfigurací v přísných stavebních harmonogramech. Toto lze snadno navrhnout pomocí aplikace IDEA StatiCa Connection.

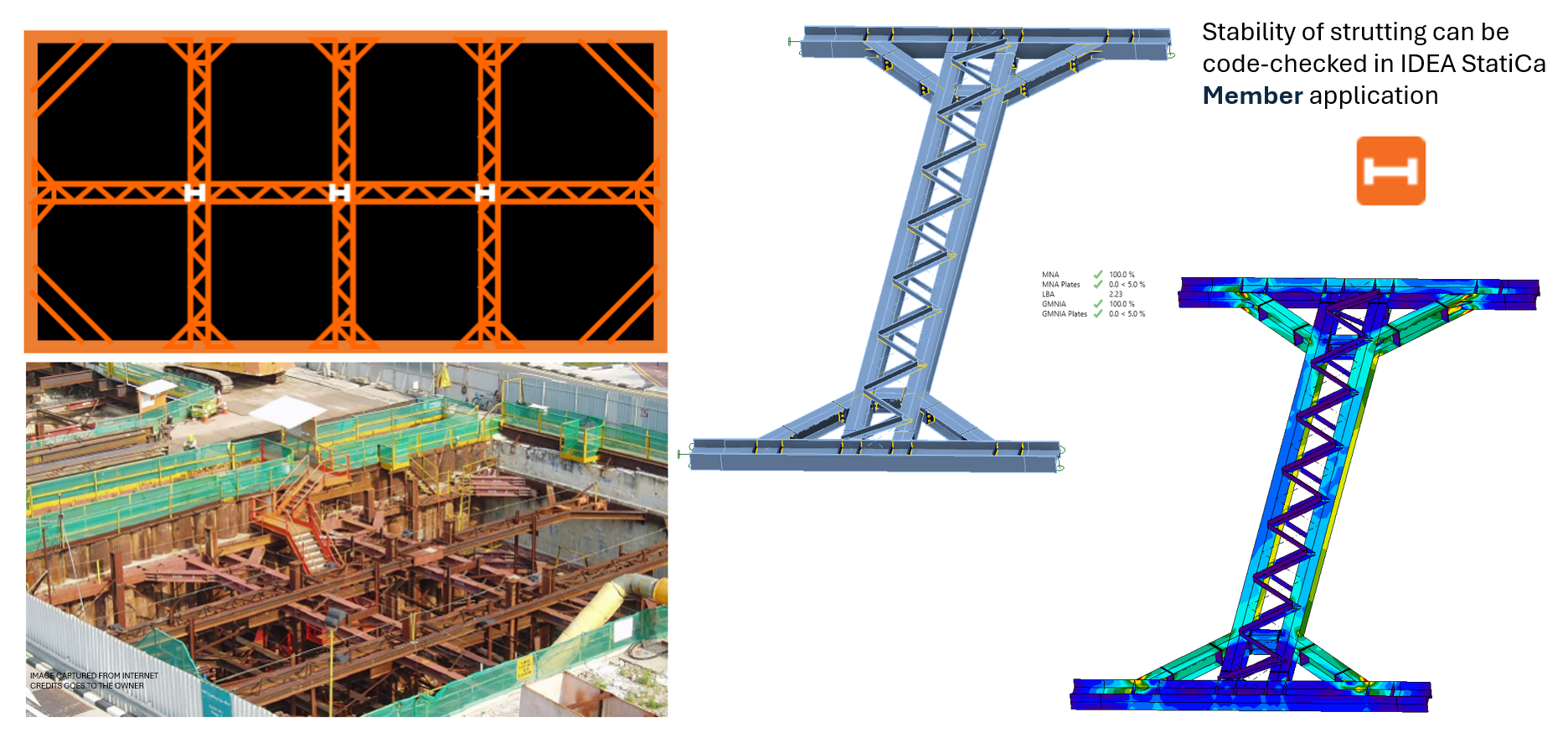

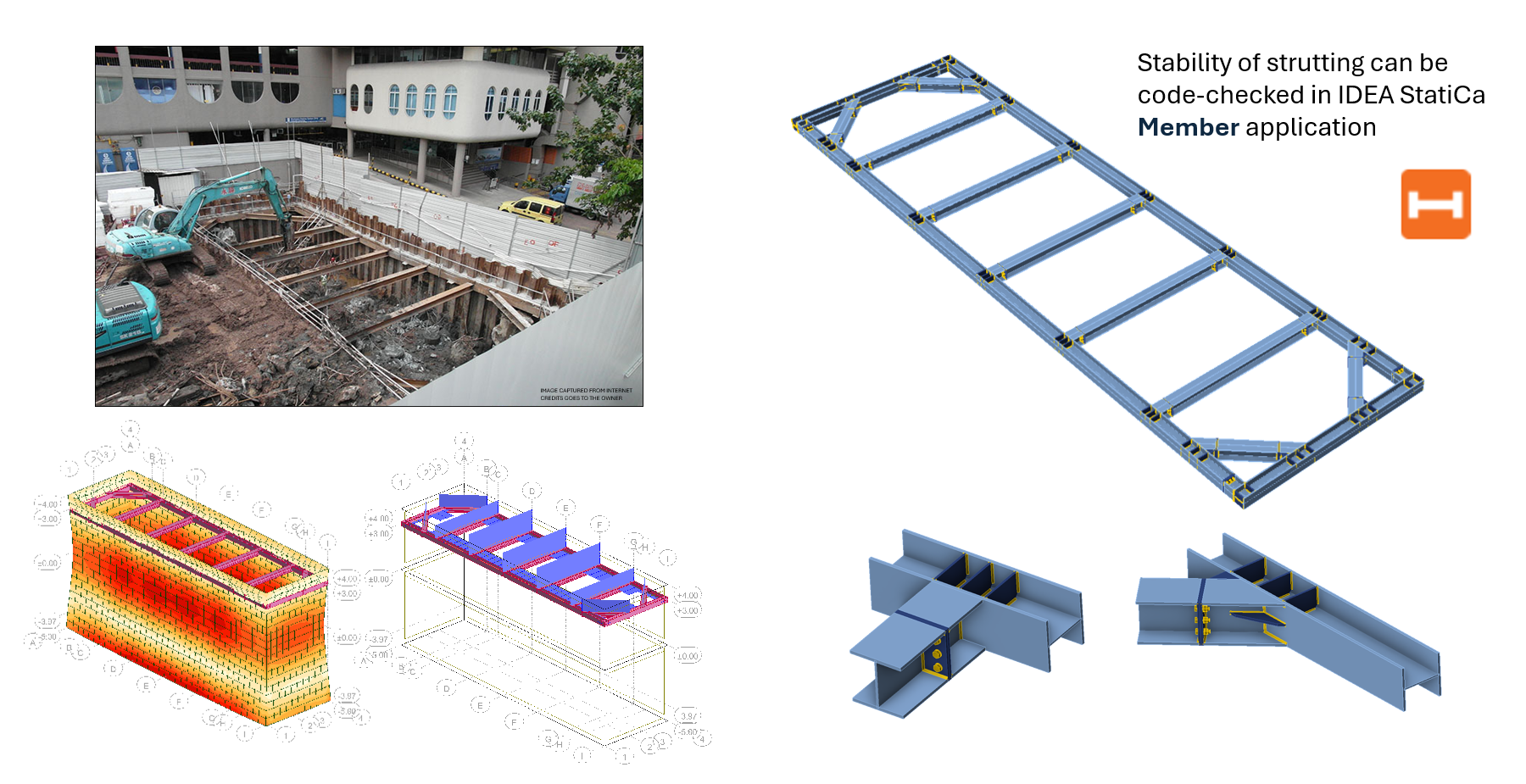

3. Pažící konstrukce (systém rozpěr TERS / ERSS)

Systémy rozpěr používané v pažících konstrukcích patří mezi nejkritičtější dočasné systémy v projektech hlubokých výkopů. Tyto systémy se obvykle skládají z velkých ocelových rozpěr připojených k pásnicím, které rozkládají zatížení podél pažící stěny. Zapojené síly mohou být extrémně vysoké a oblasti přípojů musí bezpečně přenášet velké tlakové síly při současném přizpůsobení montážním tolerancím a pohybům stěny. I malá flexibilita přípoje může ovlivnit chování systému rozpěr při boulení a celkovou stabilitu výkopu. Zde lze použít jak aplikaci Přípoj pro návrh styčníkového přípoje, tak aplikaci Member pro ověření stability systému rozpěr.

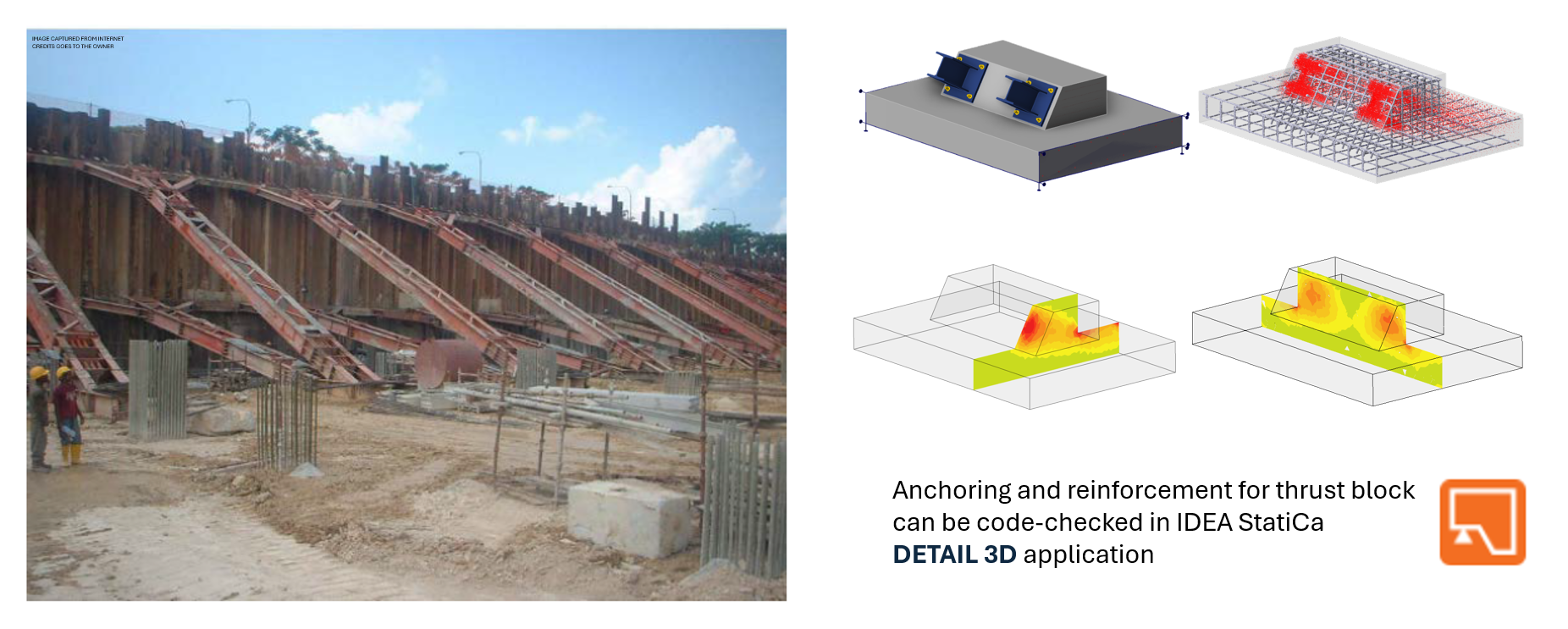

4. Opěrný blok pro pažící konstrukce (systém rozpěr TERS / ERSS)

Pokud je rozpětí systému rozpěr v pažících konstrukcích příliš velké, není efektivní ani ekonomické používat delší systém rozpěr, protože vyžaduje masivní ocelový průřez pro ověření proti boulení. Inženýři často využívají opěrný blok k přenosu velkých sil do základové desky nebo do základu. Právě zde přichází ke slovu IDEA StatiCa Detail 3D. Lze navrhnout kotvení systému rozpěr do opěrného bloku s přihlédnutím k vyztužení betonu pro optimalizovaný návrh.

Pokud jste zmeškali webinář o návrhu přípojů dočasných konstrukcí, můžete si níže prohlédnout jeho záznam.

Závěr

Dočasné konstrukce mohou existovat pouze po krátkou dobu během výstavby, ale zatížení, která přenášejí, a rizika, která představují, jsou zcela reálná. Jejich stabilita často závisí na výkonu jejich přípojů, které musí bezpečně přenášet síly za náročných a měnících se podmínek.

Ačkoli mnoho inženýrů spojuje IDEA StatiCa s trvalými konstrukcemi, je stejně schopná pomoci při návrhu dočasných konstrukcí. Využitím jejích pokročilých analytických schopností mohou inženýři lépe porozumět chování přípojů, zlepšit bezpečnost během výstavby a zkrátit čas potřebný pro ověřování návrhu.

V praxi může rozšíření použití IDEA StatiCa za hranice trvalých konstrukcí na dočasné práce poskytnout inženýrům výkonný nástroj pro řešení některých nejnáročnějších problémů s přípoji, se kterými se setkávají během výstavby.
