Come compilare la tabella delle forze interne nel modulo RCS?
RCS - Fasi di azione
Piano delle deformazioni sulla sezione composta
Come compilare la tabella delle forze interne nel modulo RCS?
ConcreteReinforced concretePrestressed concreteKnowledge baseRCS

Come compilare la tabella delle forze interne nel modulo RCS?

Questo articolo è disponibile anche in
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
Tradotto dall'inglese tramite IA

Approfondisci questo articolo per scoprire tutte le opzioni di inserimento delle forze interne per vari tipi di sezioni trasversali. Imparerai come utilizzare l'editor di tabelle per l'inserimento delle forze interne, come importare le forze interne dalle fasi di azione e altro ancora.

Esistono due possibili casi per l'inserimento delle forze interne. Iniziamo con il caso più semplice – la sezione armata – e successivamente spiegheremo il procedimento per la sezione per fasi e la sezione precompressa.

Sezione trasversale armata

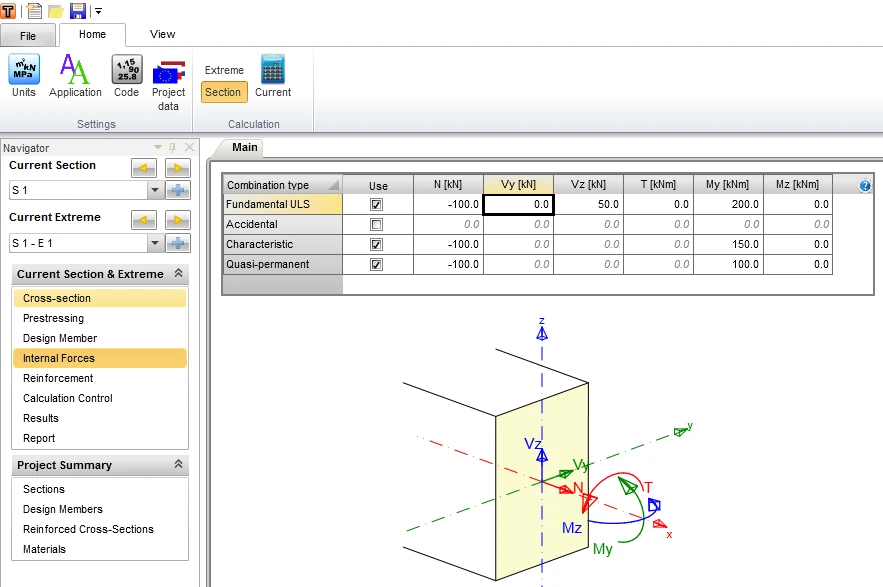

L'inserimento per le sezioni armate è semplice da comprendere. È sufficiente compilare i valori di progetto delle forze interne (i coefficienti parziali sono inclusi) nella sezione e nell'estremo appropriati.

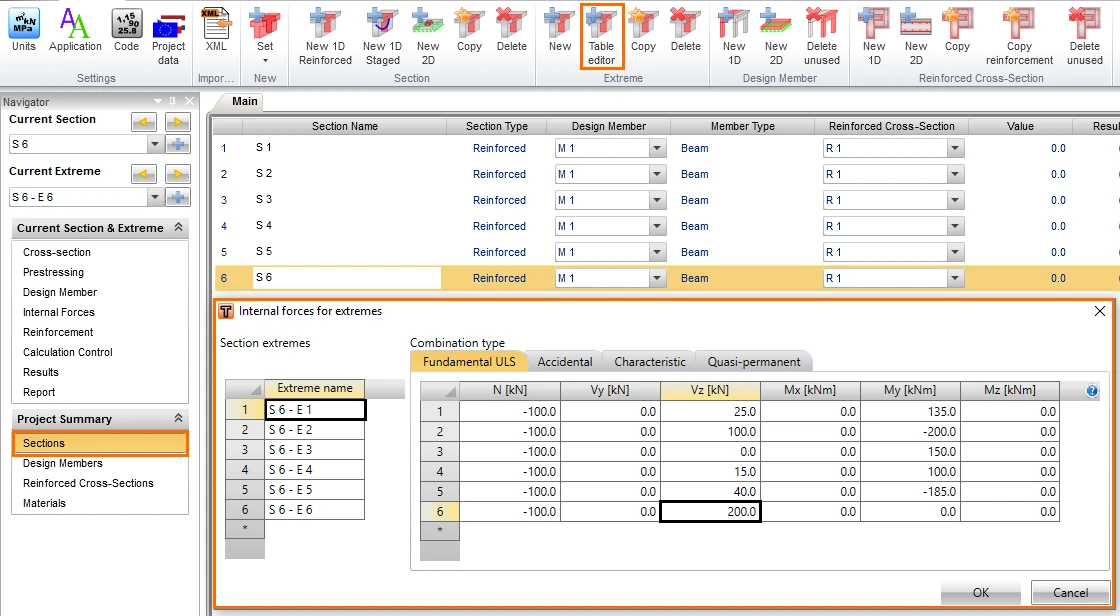

I progetti complessi richiedono molte sezioni ed estremi. Per grandi quantità di dati, è utile utilizzare l'inserimento tramite tabella nel menu Sezione. Inizia creando il numero desiderato di estremi, quindi avvia l'editor di tabelle: apparirà una finestra di dialogo come nell'immagine seguente. I valori delle forze interne per SLU e SLE possono essere inseriti in un unico posto.

Sezioni trasversali per fasi o precompresse

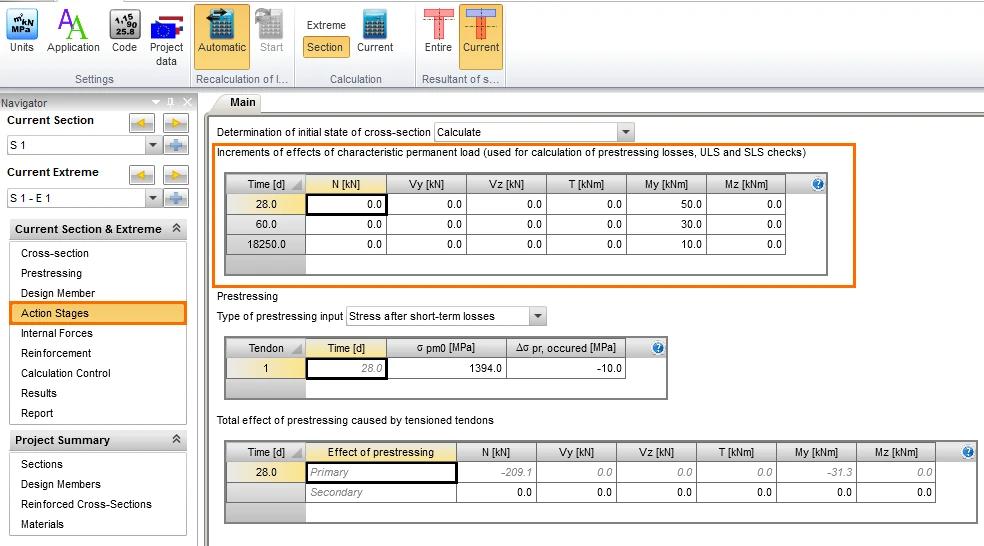

Per eseguire un inserimento corretto, è necessario iniziare dalla scheda Fasi di azione. La prima tabella è destinata all'inserimento degli incrementi degli effetti (forze interne) dai valori caratteristici dei carichi permanenti; questi vengono utilizzati per il cosiddetto stato iniziale della sezione trasversale per i calcoli di SLU, SLE e delle perdite del tendine.

Leggi l'articolo dettagliato che descrive tutti i metodi e le opzioni per la compilazione delle Fasi di azione, inclusa una descrizione più dettagliata dello Stato iniziale.

  • RCS - Fasi di azione

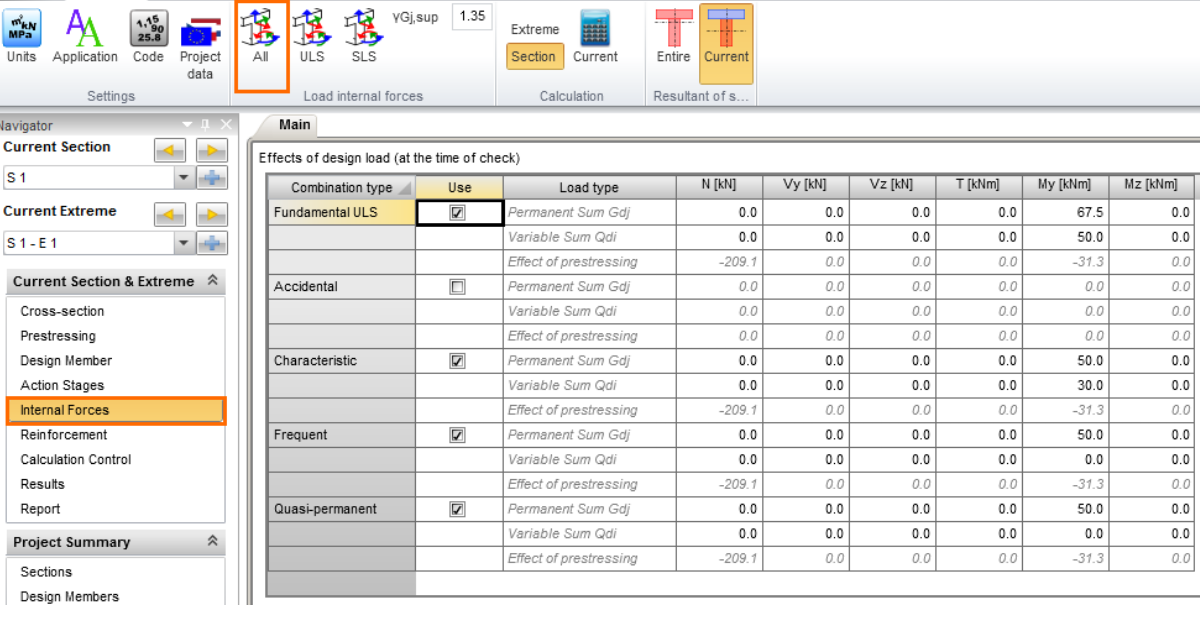

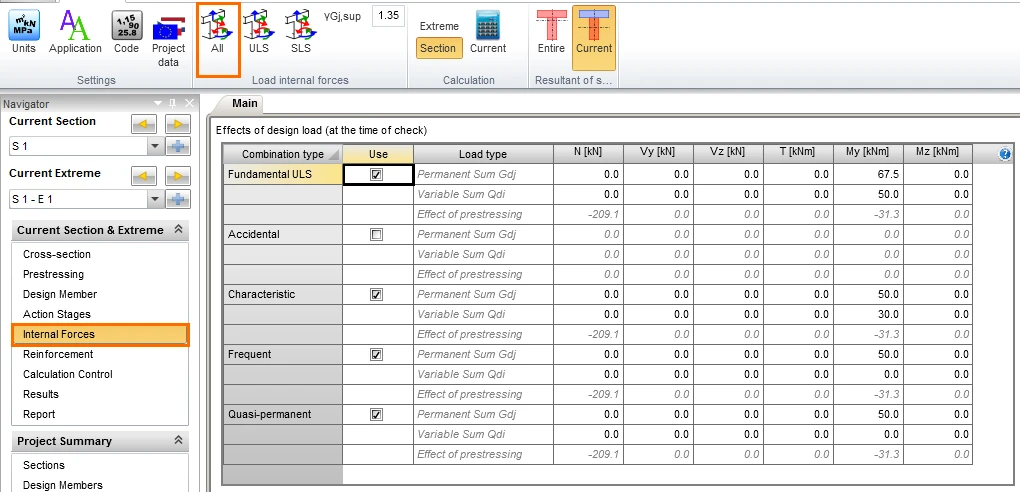

Successivamente passeremo alla scheda Forze interne e trasferiremo le forze interne dal passaggio precedente allo stato iniziale facendo clic sull'icona Tutto.

Questo passaggio trasferisce tutti gli effetti permanenti e di precompressione, e li moltiplica automaticamente per il coefficiente parziale gamma appropriato per ottenere i valori di progetto.

L'unica cosa che rimane è inserire il carico variabile già in valori di progetto e il procedimento è completato.
