1 Új projekt
Kezdje az IDEA StatiCa elindításával, majd válassza ki a(z) Member alkalmazást (töltse le a legújabb verziót).
Hozzon létre egy új projektet, adja meg a nevét, és válassza ki a mappát, ahová menteni szeretné. Ezután válassza ki a szabványt, a kezdeti anyagjellemzőket és a topológia típusát. Adja meg a szerkezeti részlet csomópontjainak koordinátáit, majd adja hozzá a szerkezeti elemeket ezek között a csomópontok között. Végül kattintson a Create Project gombra, és kezdje el modellezni a szerkezeti részletet.
2 Vizsgált szerkezeti elemek
Itt láthatja és módosíthatja a hozzáadott szerkezeti elemek paramétereit az elemzéshez. Módosítsa az AM1 oszlop keresztmetszetét HEB260-ra.
3 Kapcsolódó szerkezeti elemek
A kapcsolódó szerkezeti elemek hozzáadásához, amelyek a szerkezeti részlet számára támaszként és teherátadó elemként szolgálnak, kattintson a csomópont kockájára a 3D nézetben, vagy válassza ki a CON#-ot a fastruktúrában. Itt véges vagy folytonos kapcsolódó szerkezeti elemeket adhat hozzá az X, Y, Z tengelyirányokra kattintva, a globális koordinátarendszer szerint. Adjon hozzá 2 véges elemet az Y irányban.
Ezután válassza ki az RM4 kapcsolódó szerkezeti elemet akár a 3D nézetben, akár a fastruktúrában, és módosítsa a tulajdonságait, mint a keresztmetszet, a hossz, a tájolás és a szabad végeken lévő megtámasztások.
Ennek megfelelően módosítsa az RM5 kapcsolódó szerkezeti elemet is.
4 Terhek
A Terhek menüben hozzáadhatja és módosíthatja a teherhatásokat. Egy teherhatás olyan csoportot jelent, amelyhez egy vagy több megoszló terhet adhat hozzá bármely vizsgált vagy kapcsolódó szerkezeti elemen. Alternatívaként egy teherhatáson belül csomóponti belső erőket is megadhat a szerkezeti elemek végein.
Egy, vonalmenti terhek egy csoportját tartalmazó teherhatás automatikusan létrejött minden szerkezeti elemhez. Töröljön ezek közül kettőt úgy, hogy a fülön minden sorra bal egérgombbal kattint, majd kiválasztja a Delete lehetőséget, vagy a szalagon lévő ikonra kattint.
Ezután rendeljen egy megoszló terhet az AM2 szerkezeti elemhez, és módosítsa annak nagyságát -300 kN/m-re, szélességét pedig 300 mm-re, hogy megfeleljen a gerendának.
5 Kapcsolatok
Ezután megtervezheti a csomópontokat. Válasszon ki egy csomópont kockát a 3D nézetben, vagy válasszon ki egy CON#-ot a fastruktúrában, majd kattintson az Edit connection gombra.
Kezdje a bal oldali oszlop talplemezénél lévő CON1 csomóponttal. Megnyílik az IDEA StatiCa Connection alkalmazásmodul, ahol az előre definiált sablonok egyikének kiválasztásával tervezheti meg a csomópontot.
Ebben az esetben kattintson a Propose gombra a szalagon, és válassza ki az első paraméteres sablont.
Ezután konfigurálja a paramétereket az alábbi képen látható módon, majd zárja be és mentse el a CON1-et.
Ezután válassza ki a CON2 csomópontot, és kattintson az „Edit Connection” gombra az IDEA StatiCa Connection modulon belül.
Az alábbi képernyőképek alapján határozza meg a kapcsolatot. Először adja hozzá a Cut műveletet.

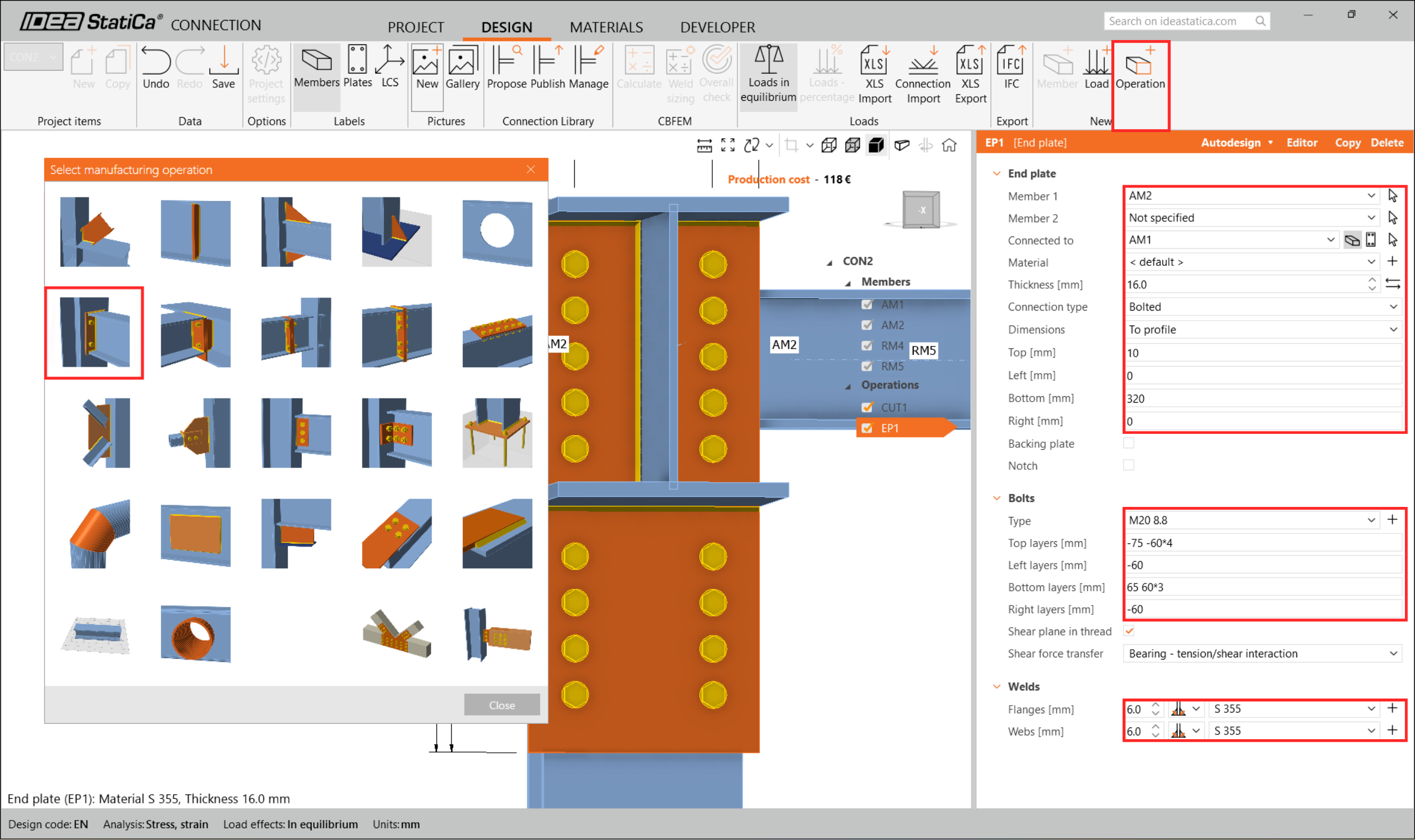

Ezután válassza az End plate lehetőséget.
Határozza meg a Cleats elemeket.
Adja hozzá a Widener elemet.
Határozza meg a Stiffeners elemeket.
Ennek eredményeként a kapcsolatnak a következő képen látható módon kell kinéznie.
Folytassa a CON3 csomópont szerkesztésével.
Itt csak egyetlen Cut műveletet adjon hozzá, és állítsa be a vágási módszert Mitre Cut-ra, hogy merev kapcsolatot hozzon létre.
Végül szerkessze a CON4 csomópontot. Bár a szoftver felkínálja, hogy egyszerűen megismételje a CON1-nél alkalmazott kialakítást, mi a kapcsolatot szerkesztve egy másik megoldást hozunk létre.
Adja hozzá a Base plate műveletet, és módosítsa a paramétereket a következő kép szerint.
Adjon hozzá Wideners elemeket az összes részhez.
6 Ellenőrzés
Térjünk át a Check fülre, és végezzük el az elemzést. Az elemzés az IDEA StatiCa Member alkalmazásban három lépésben történik a CBFEM technológia segítségével. Először elemezze az MNA-t (anyagi nemlineáris analízis) a szerkezeti teherbírás ellenőrzéséhez, majd számítsa ki az LBA-t (lineáris stabilitásvizsgálat) a szerkezeti stabilitás vizsgálatához, végül adja meg a kezdeti imperfekciókat a megfelelő kihajlási alakokhoz, és számítsa ki a GMNIA-t (geometriai és anyagi nemlineáris analízis).
Először is, ennél a bonyolult projektnél emelnie kell a Number of analysis iterations értéket 40-re, és a Divergent iterations count értéket 10-re a Code setup-ban, hogy elegendő számítási kapacitást biztosítson a számításhoz.
Ezután válassza ki az MNA elemzést, és nyomja meg a Calculate gombot.
Megjelennek az MNA elemzés eredményei, és ellenőrizheti az egyes szerkezeti részek állapotát, valamint az eredményeket a 3D ablakban, például az alakváltozás eloszlását a szerkezet vizsgált részén.
Ezután váltson át az LBA elemzésre, és ismételje meg a Calculation-t.
A fülön leolvashatja a kihajlási alak tényezőket, és megtekintheti az első kihajlási alakot (1. alak).
A többi kihajlási alak vizualizációját is megtekintheti, ha kiválasztja őket a fülön, például a 6. kihajlási alakot.
Mivel legalább az egyik kihajlási alaktényező kisebb, mint 15, váltson át a GMNIA-ra a szerkezeti stabilitás nemlineáris analízisének elvégzéséhez. Az EN 1993-1-1 szerint válassza ki a legkritikusabb kihajlási alakot vagy a kihajlási alakok kombinációját, és adja meg a kritikus gerenda kezdeti imperfekcióját. Ebben az esetben válassza az első kihajlási alakot (1. alak) mint legkritikusabbat. Váltson át a GMNIA fülre a jobb oldali panelen, és határozza meg az imperfekciót, amely 9 mm (0,5xL/300 = 0,5*5400/300 = 9 mm), amit az Amplitude mezőbe kell beírnia az 1. oszlopban.
Ezután ismét kattintson a Calculate gombra. Ebben az esetben az elemzés több percet is igénybe vehet.
Az eredmények böngészése közben észreveheti, hogy a GMNIA alkalmazott terhei nem érték el a 100%-ot, ami azt jelenti, hogy az adott terhek hatására a szerkezet elveszíti stabilitását. A stabilitási ellenőrzések teljesítéséhez meg kell erősítenie a keretet.
7 Műveletek
Térjen vissza a Design fülre, majd a fastruktúrában navigáljon a Operations menüponthoz, kattintson jobb egérgombbal az AM2-re, és adjon hozzá Transversal merevítőket a legjobban igénybe vett keretsarok megerősítéséhez, valamint a kihajlási hatások csökkentéséhez.
A STIFF T1 műveletben állítsa be a vastagságot 20 mm-re, az X pozíciót pedig 5200 mm-re, ahogy az a következő képen látható.
Ezután módosítsa a merevítő paramétereit, és adjon hozzá még egy keresztirányú merevítőt ugyanahhoz az AM2 gerendához, valamint egy másikat az AM3 oszlophoz, és állítsa be őket a megfelelő helyzetbe.
Másolja le a STIFF T1 műveletet, és állítsa be az új tulajdonságokat az alábbi kép szerint.
Hozzon létre egy új merevítő műveletet az AM3 számára, és állítsa be a tulajdonságokat a következő kép szerint.
Most térjen vissza a Check fülre, és ismételje meg a számítást három lépésben – MNA, LBA, GMNIA. A megtervezett keret megfelelt a stabilitási szabványellenőrzéseknek az alkalmazott kezdeti imperfekciókkal, és megtekintheti az eredményeket, például az alakváltozás-eloszlást és a belső erők ábráját.
8 Jelentés
Végül lépjen a Report fülre. Az IDEA StatiCa teljesen testreszabható jelentést kínál nyomtatáshoz vagy szerkeszthető formátumban történő mentéshez.
Megtervezett, optimalizált és szabványellenőrzésnek vetett alá egy acélkeretet mint szerkezeti részletet az Eurocode (EN) szerint.
