In Stability erstellt der Benutzer zunächst auf der Registerkarte MODEL ein Trägermodell der Struktur mit 1D-Trägerelementen mit 6 Freiheitsgraden. Auf diesem Modell definiert der Benutzer Lastfälle mit Linienlasten und Einzellasten sowie Kombinationen dieser Lastfälle. Das Trägermodell kann anschließend mit einer linear-elastischen Berechnung nach Theorie I. Ordnung ohne Effekte II. Ordnung analysiert werden (siehe den Artikel zu den Analysearten). Die Ergebnisse der linearen Berechnung sind die Verläufe der Schnittgrößen und Verformungen entlang der Bauteile sowie die Auflagerreaktionen, jeweils für die einzelnen Lastfälle und deren Kombinationen.

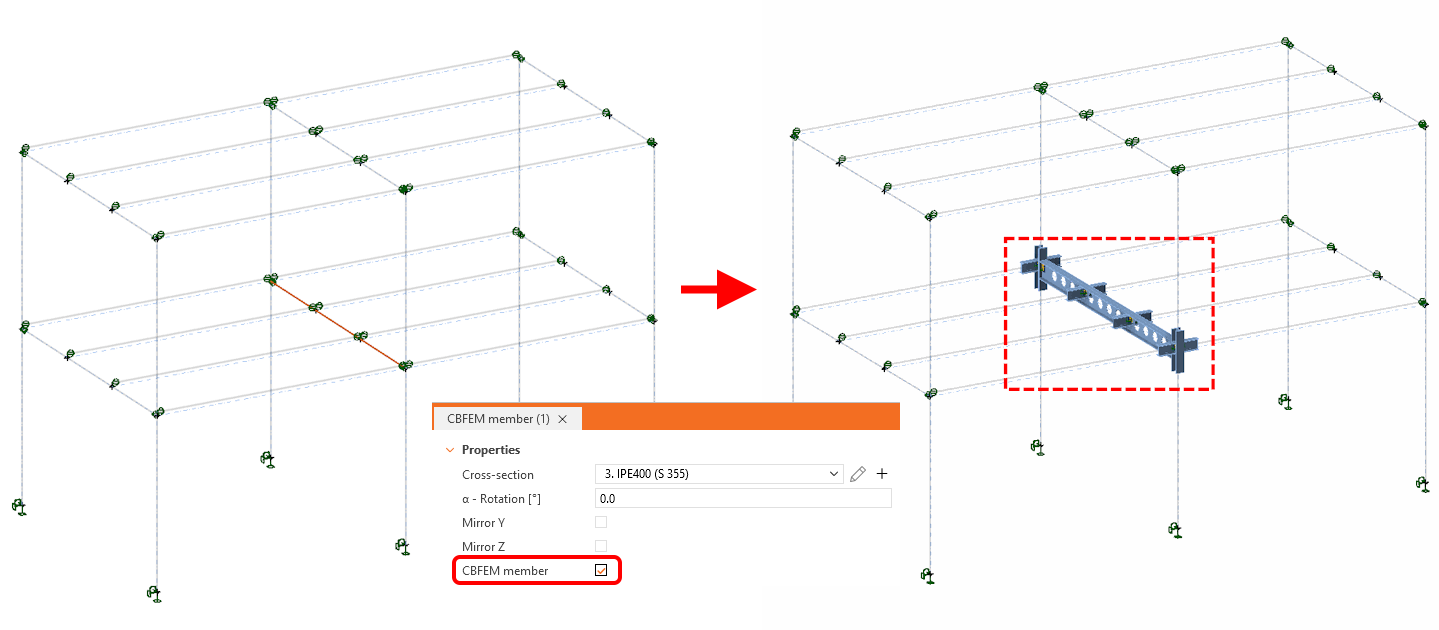

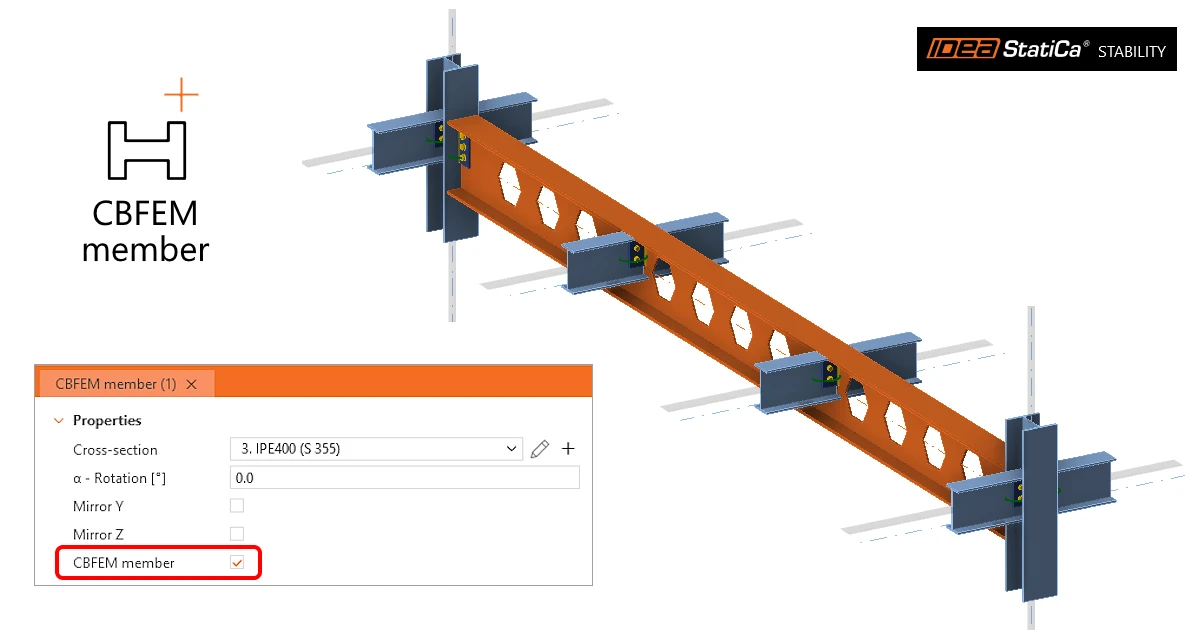

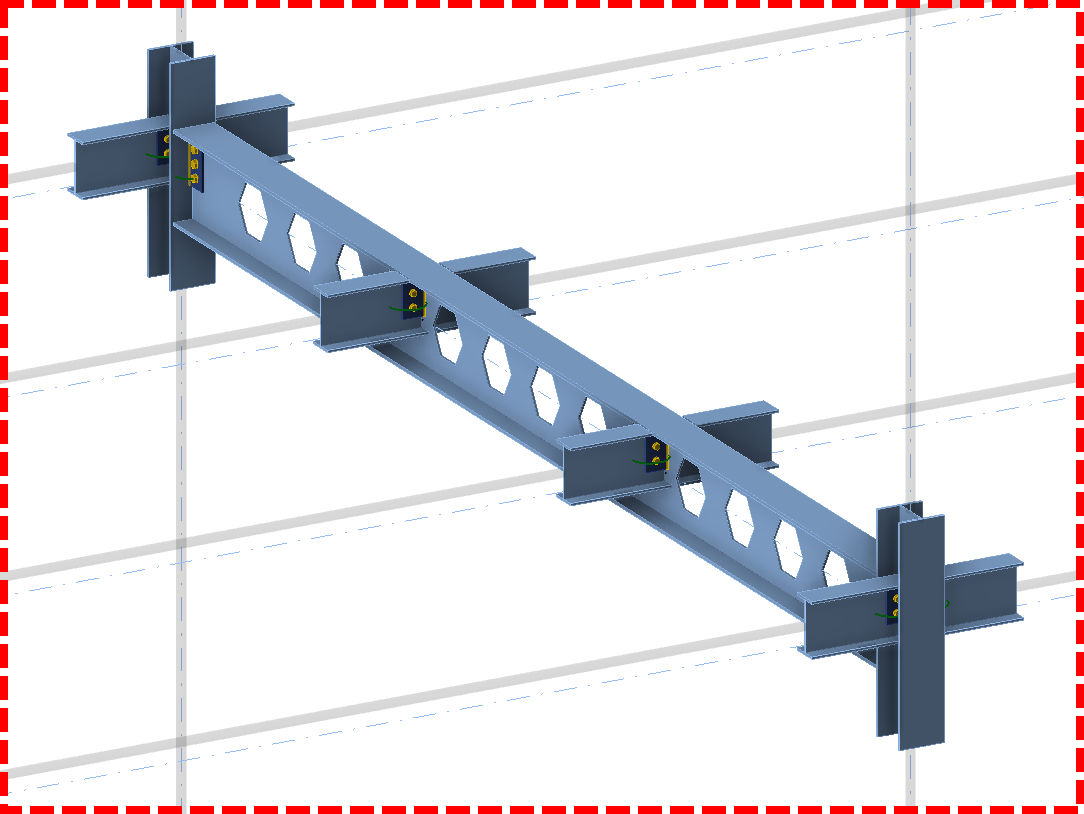

Für eine detailliertere Analyse wählt der Benutzer die sogenannten CBFEM-Bauteile aus, die mit Schalenelementen modelliert werden. Die Auswahl der CBFEM-Bauteile erfolgt auf der Registerkarte DESIGN: Der Benutzer wählt ein Bauteil aus und aktiviert im Eigenschaftenfenster das Kontrollkästchen CBFEM member. Die Stummel aller mit den CBFEM-Bauteilen verbundenen Bauteile werden ebenfalls mit Schalenelementen modelliert. Dadurch kann der Benutzer im nächsten Schritt jede Verbindung an den CBFEM-Bauteilen detailliert modellieren und jede Verbindung einzeln in der Connection-Anwendung nachweisen.

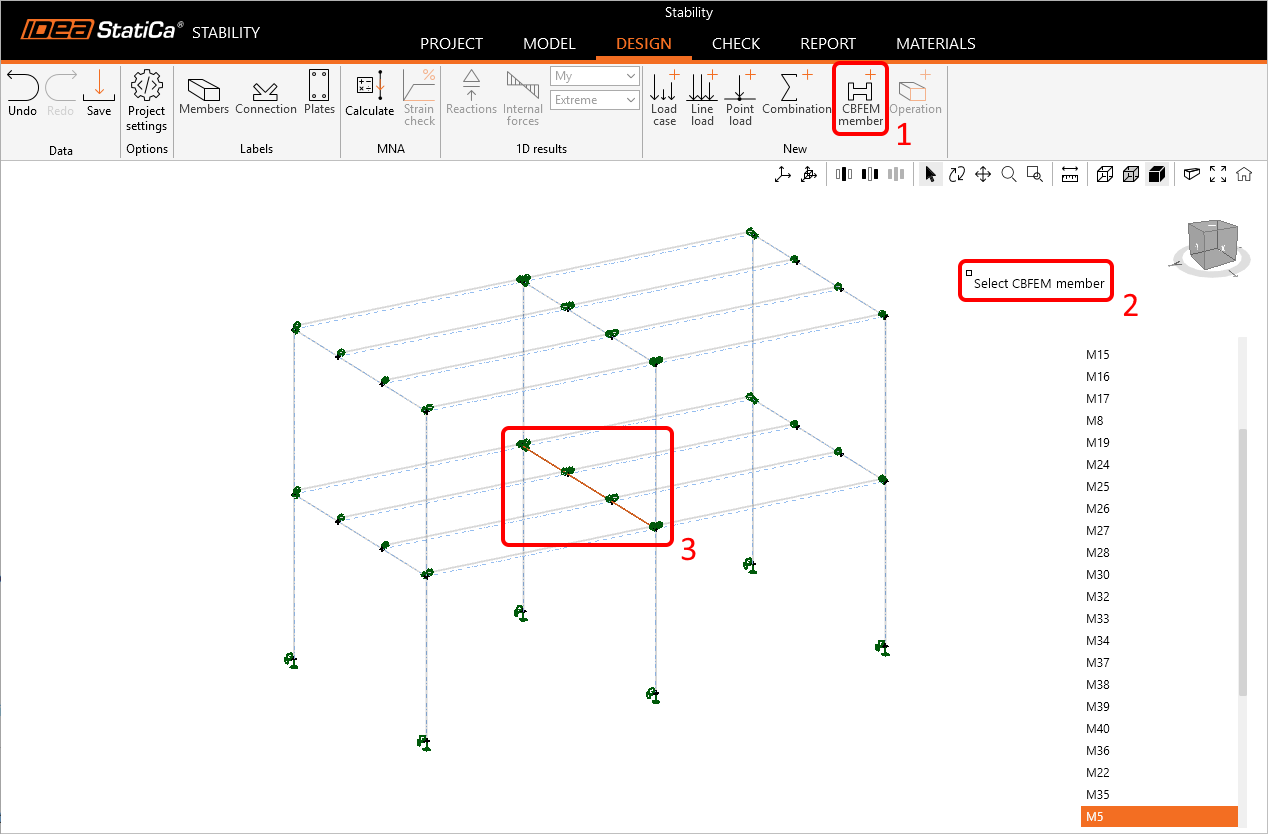

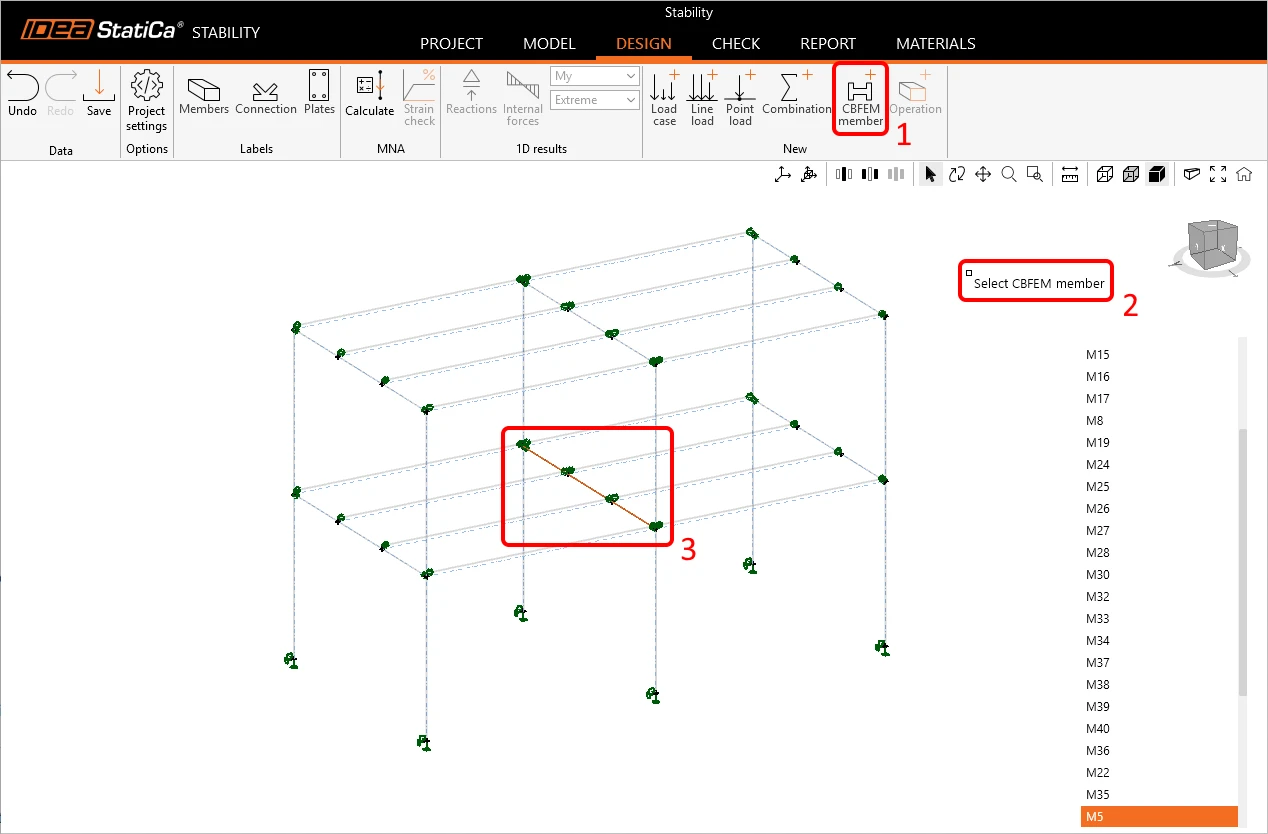

Alternativ kann der Benutzer CBFEM-Bauteile direkt in der 3D-Szene auswählen. Auf der Registerkarte DESIGN klickt der Benutzer in der Gruppe New des Menübands auf die Schaltfläche CBFEM member (1). In der Szene erscheint die Aufforderung Select CBFEM member (2), und der Benutzer wählt das gewünschte Bauteil mit der Maus aus (3).
