Schnelle Verbindungsbemessung beliebiger Komplexität

Verkürzen Sie Ihre Verbindungsbemessungszeit um bis zu 80 %, erhalten Sie Bestanden/Nicht-bestanden-Normnachweise in Minuten und führen Sie Normnachweise für alles durch, was Sie modellieren

  • Parametrische Vorlagen und speicherbare Firmensätze
  • Modellimport aus FEA, automatische Verbindungsgruppierung und Massenprüfungen
  • Anpassbare Berichte mit Gleichungen und Bildern zum Nachweis und zur Präsentation Ihrer Arbeit
  • Connection Library mit über 1 Million Verbindungen zum Anpassen und Wiederverwenden

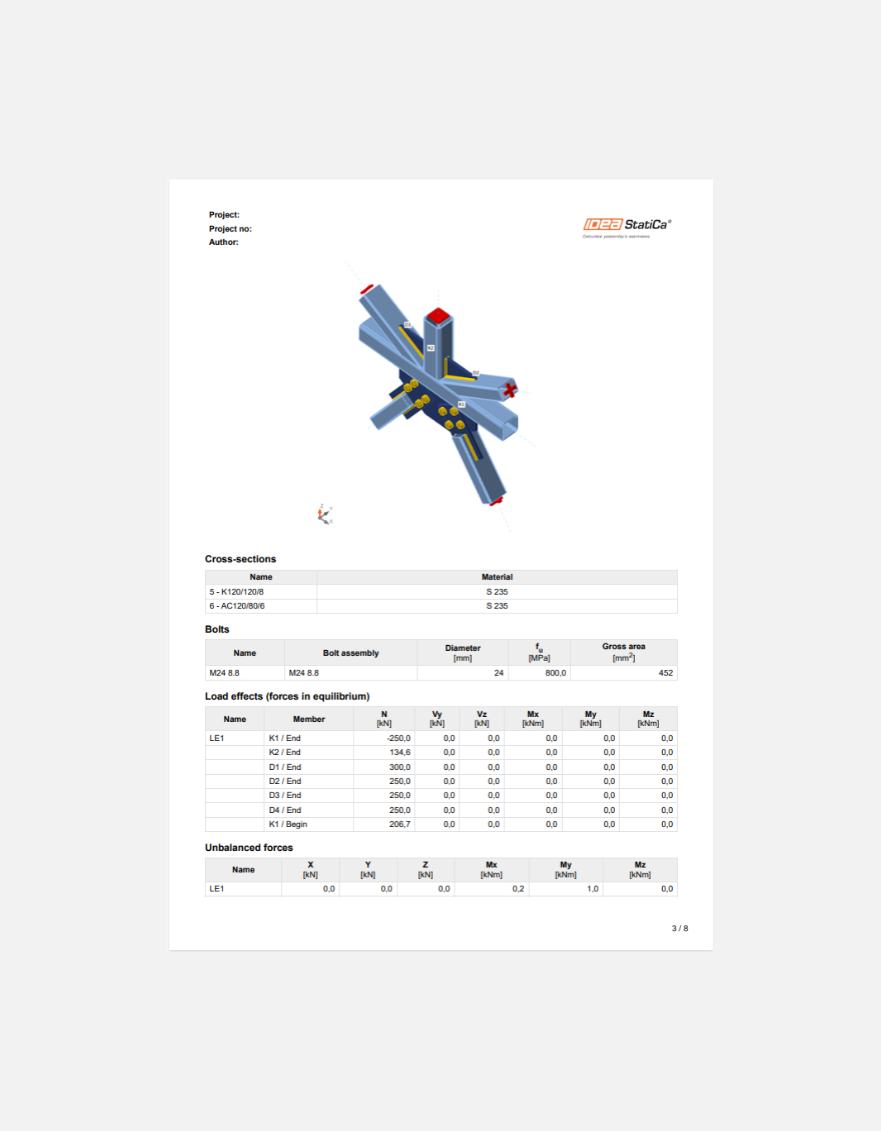

Beispielbericht herunterladen

Einfache, mittlere und komplexe Stahlanschlüsse

1 von 9

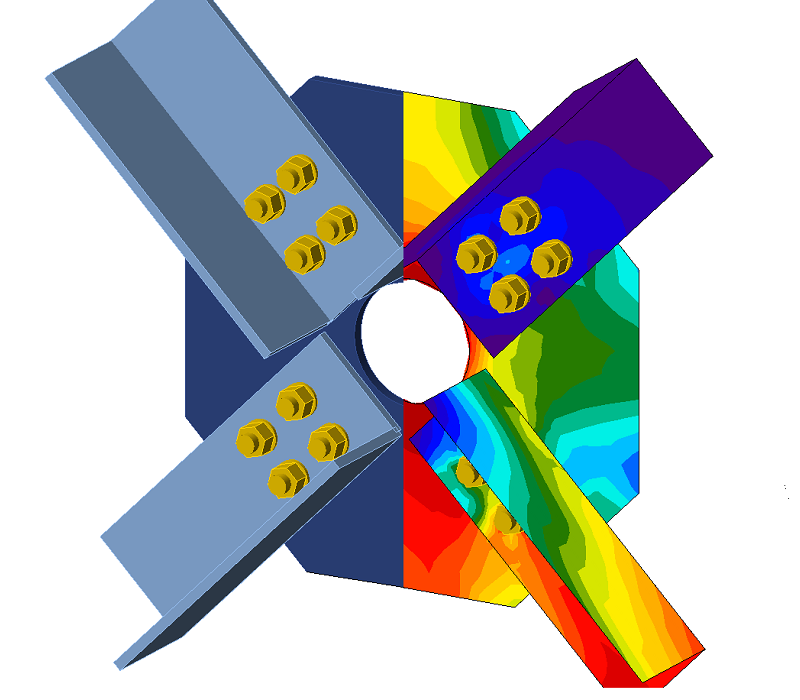

Geschraubte Knotenblech-Fachwerkverbindungen

Geschraubte Knotenblech-Fachwerkverbindungen

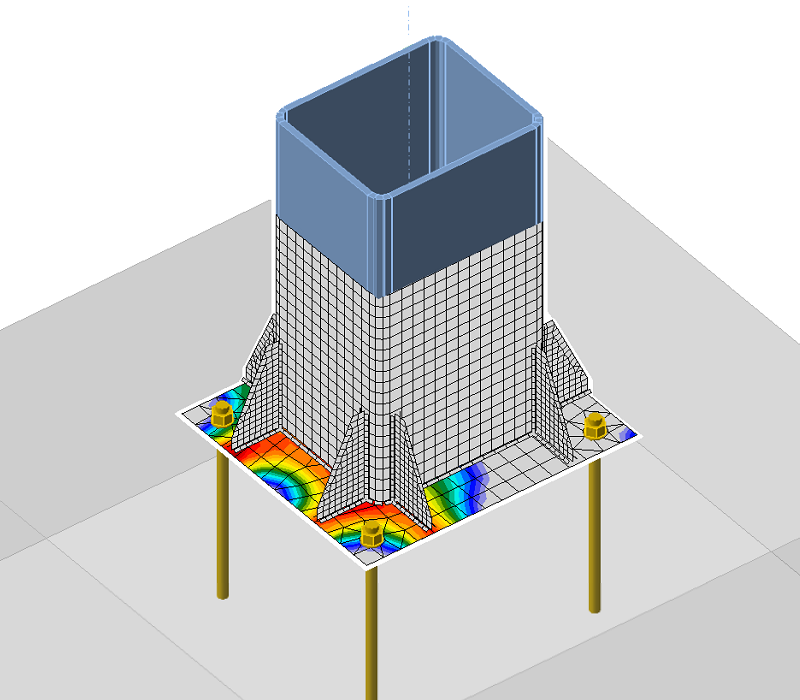

Stützenfußplatten-Verbindungen

Stützenfußplatten-Verbindungen

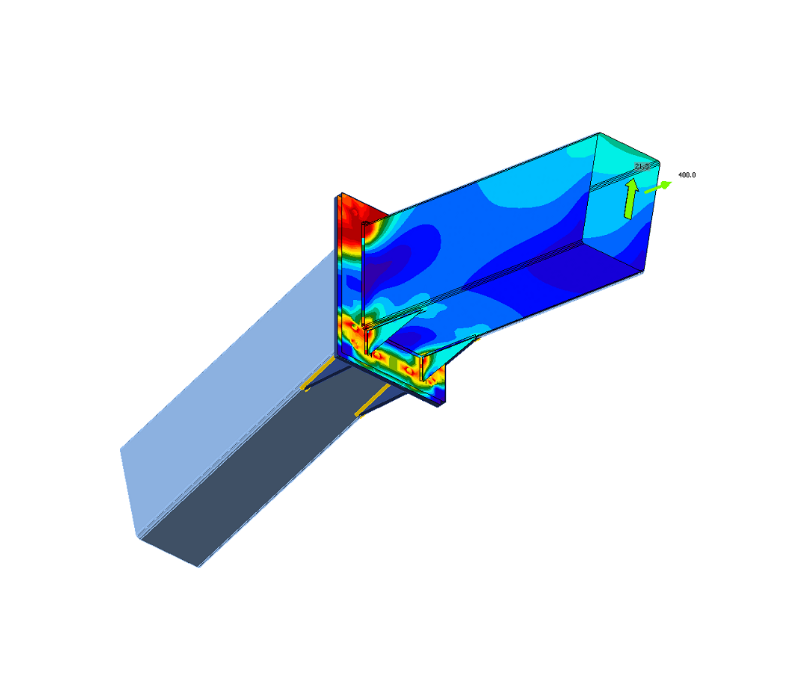

HSS-Stoßverbindungen

HSS-Stoßverbindungen

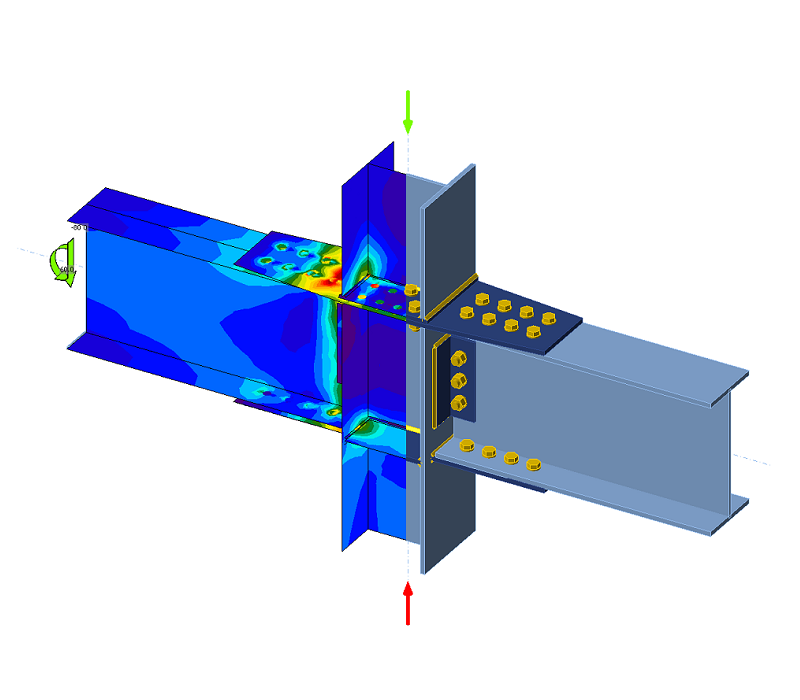

Träger-Stützen-Flansch-Schraubenverbindungen für Rahmentragwerke

Träger-Stützen-Flansch-Schraubenverbindungen für Rahmentragwerke

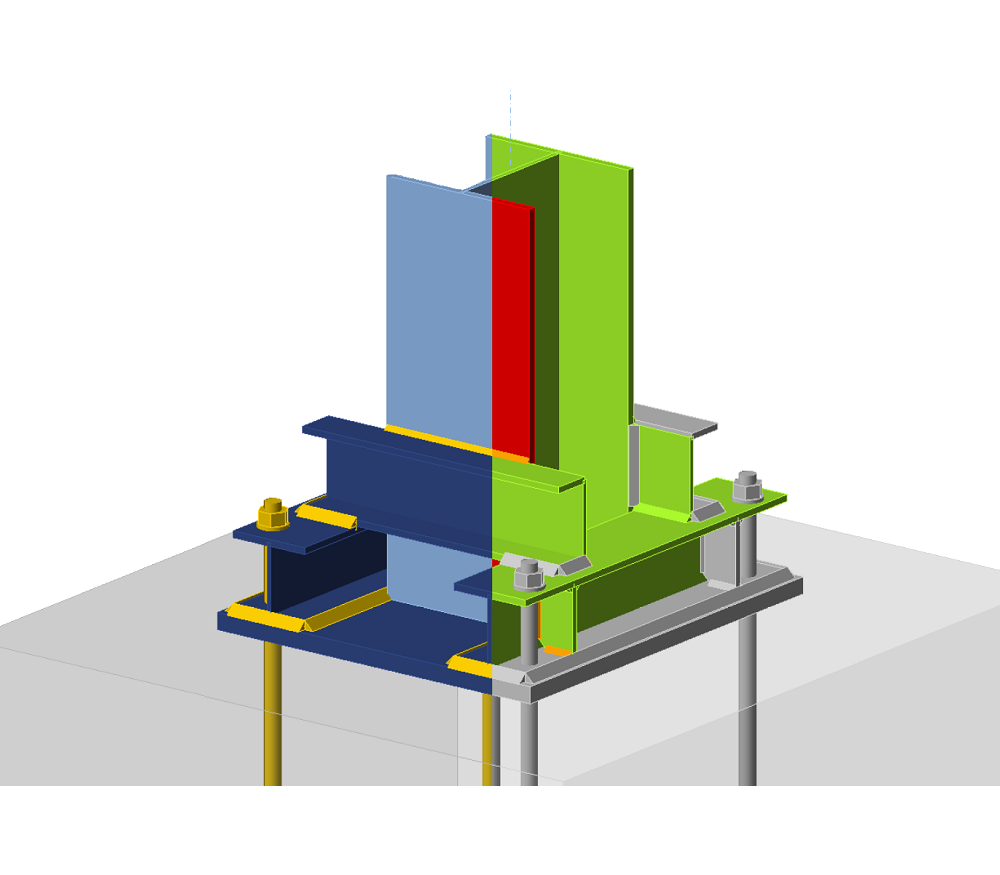

Tragwerk-Momentfundamente

Tragwerk-Momentfundamente

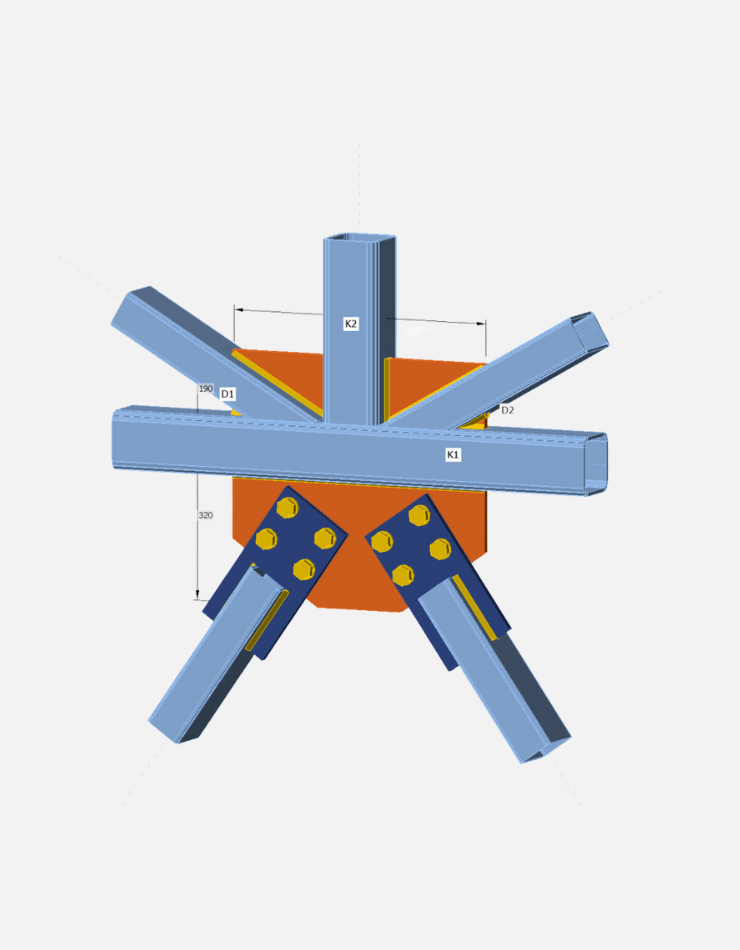

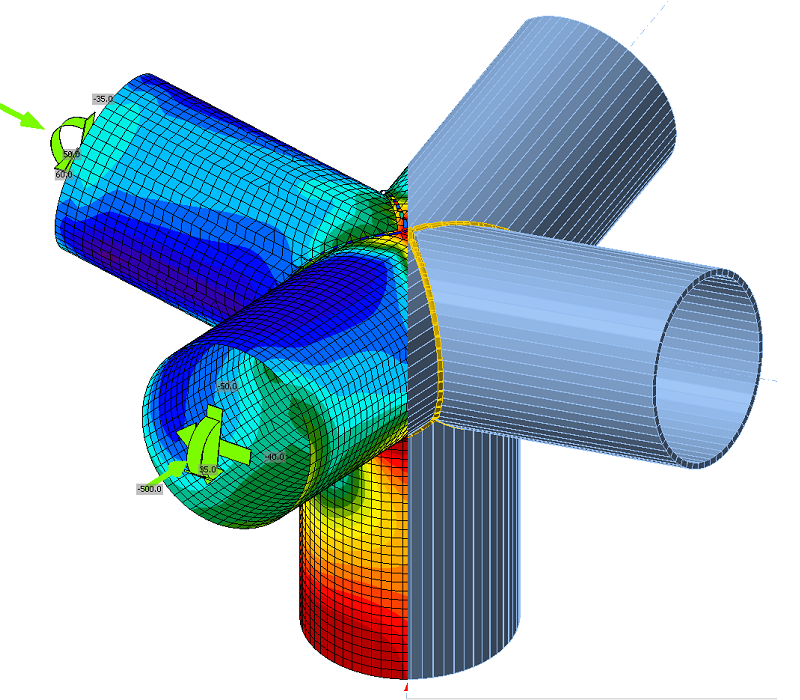

Räumliche geschweißte Hohlprofilanschlüsse

Räumliche geschweißte Hohlprofilanschlüsse

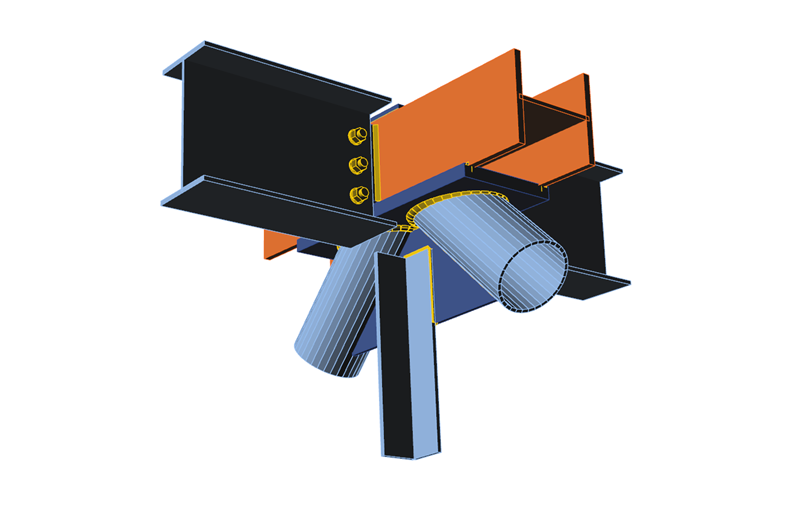

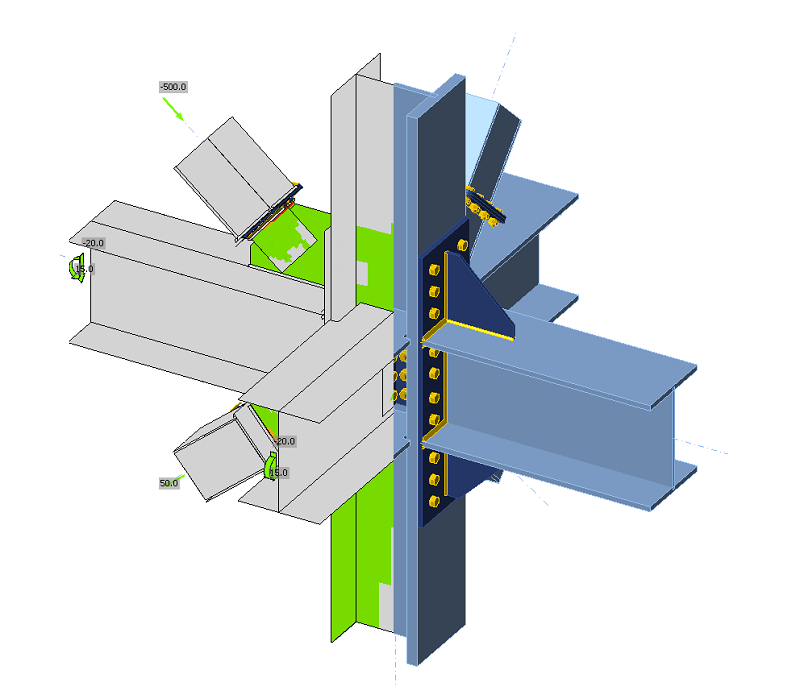

3D-Verbindungen mit Aussteifungen und Steifen

3D-Verbindungen mit Aussteifungen und Steifen

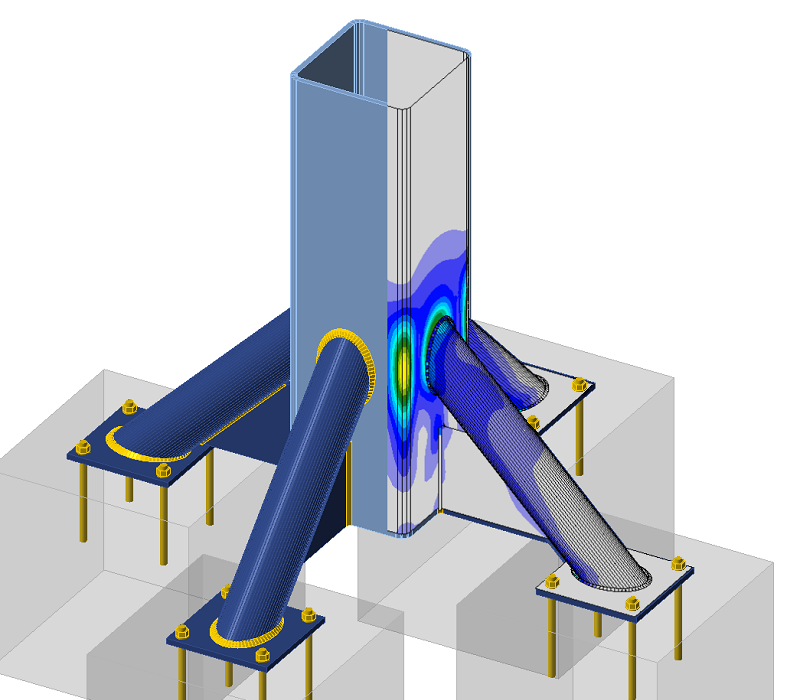

Schwere Verankerung

Schwere Verankerung

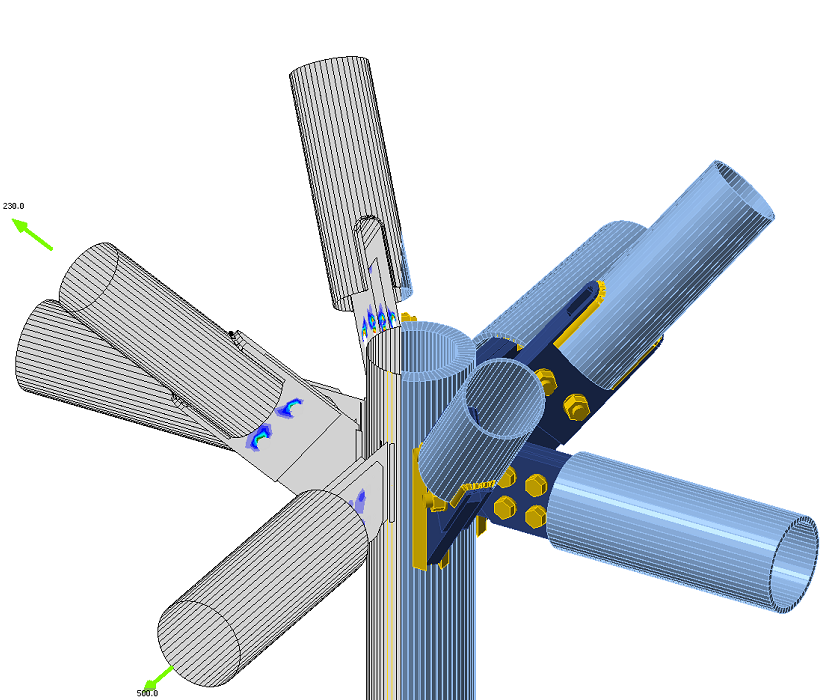

3D-Hohlprofilanschlüsse

3D-Hohlprofilanschlüsse

Beliebige Geometrie und Belastung verwenden

Bemessen Sie Stahlanschlüsse jeder Art. Beginnen Sie von Grund auf, importieren Sie aus Ihrer CAD- oder FEA-Software oder definieren Sie Abhängigkeiten mithilfe von parametrischem Design. Tragen Sie Lasten auf, visualisieren Sie den Kraftfluss und erstellen Sie vollständige Zeichnungen und Normnachweisberichte. Verbindungen umfassen:

  • Stahlanschlüsse für Biegung, Querkraft und Normalkraft, einschließlich Erdbebeneinwirkungen
  • Träger-Träger-, Träger-Stützen-, Stützen-Stützen-Verbindungen und Fußplatten
Beispielprojekt ausprobieren
Beliebige Geometrie und Belastung verwenden

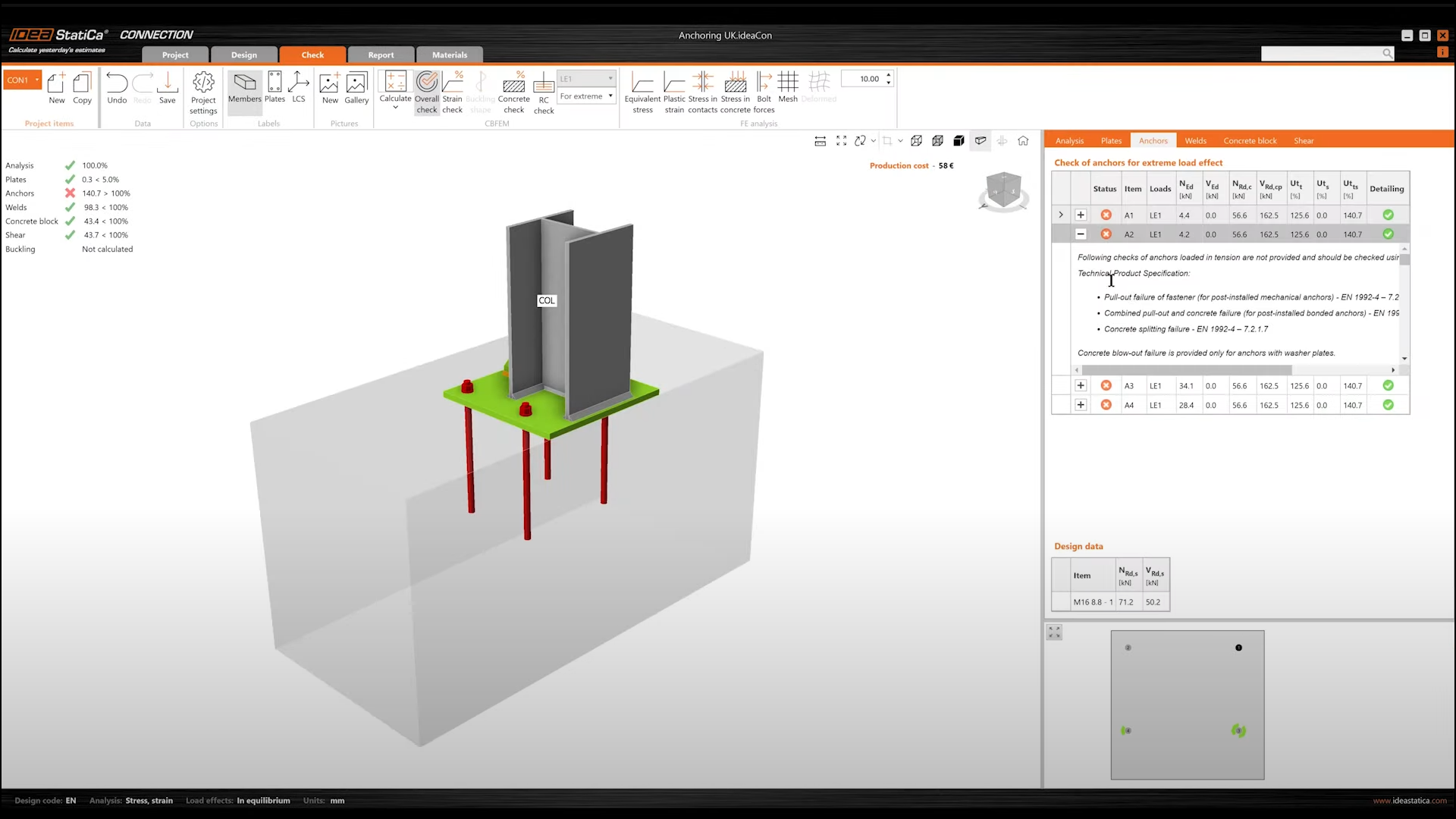

Vollständiges Fußplatten-Workflow

In einem Workflow können Sie jeden Typ von Fußplatte modellieren und analysieren, die Bewehrung sofort prüfen und den Betonausbruch-Widerstand erhöhen.

  • Fußplatte modellieren und bemessen
  • Stahlkomponenten bemessen
  • Ankerschrauben bemessen
  • Das Fußplattenmodell in unsere Detail 3D App exportieren
  • Bewehrung am Betonblock modellieren
  • Analyse durchführen und Ergebnisse auswerten
Vollständiges Fußplatten-Workflow

Effizienter Prozess

Verbindungen bemessen, analysieren und berichten

Modell

Beginnen Sie von Grund auf, importieren Sie aus Ihrer CAD- oder FEA-Software oder verwenden Sie vordefinierte Vorlagen.

Last

Belastung aufbringen, Kraftfluss visualisieren und vollständige Skizzen sowie Normnachweisberichte erstellen.

Berechne gestrige Schätzungen

Beginnen Sie von Grund auf, importieren Sie aus Ihrer CAD- oder FEA-Software oder definieren Sie Abhängigkeiten.

Bericht

Belastung aufbringen, Kraftfluss visualisieren und vollständige Skizzen sowie Normnachweis-Berichte erstellen.

Überdimensionierte Verbindungen vermeiden

Überdimensionierung erhöht Material- und Fertigungskosten, oft weil Ingenieure nicht jeden Knoten prüfen können. Laut der Steel Construction Cost-Publikation von SCI, BCSA und TATA Steel entfallen 60–80 % der Gesamtkosten auf Fertigung und Material.

  • Überdimensionierung vermeiden, indem alle Knoten frühzeitig geprüft werden – nicht nur die maßgebenden
  • Genaue, verwertbare Verbindungsdaten mit den Ausführungsplanern austauschen
  • Materialien vor der Fertigung optimieren, um CO₂-Emissionen und Kosten zu senken
Sehen Sie, wie IDEA StatiCa im Vergleich zu anderer Software abschneidet
Steel
Überdimensionierte Verbindungen vermeiden
Testen Sie IDEA StatiCa KOSTENLOS

Testen Sie IDEA StatiCa KOSTENLOS

Testen Sie unsere Tools 14 Tage lang kostenlos. Oder vereinbaren Sie einen Live-Demo-Termin

Kostenlose Testversion erhaltenLive-Demo anfordern

Welche Herausforderungen unsere Kunden gelöst haben

1 of 5
IDEA StatiCa ermöglicht es uns, eine viel größere Bandbreite an Verbindungen in kürzerer Zeit zu bemessen sowie das Steifigkeitsverhalten von Verbindungen zu untersuchen und zu sehen, wie dieses mit der globalen Tragwerksanalyse interagiert.
Matthew Pearce
Leitender Tragwerksplaner
Mott MacDonald UK
Matthew Pearce
IDEA StatiCa hat sich als die perfekte Wahl erwiesen, da die Modellierung solch komplexer Details mit Schrauben, Schweißnähten, Schnitten und Öffnungen in FEM-Software wie SAP2000 oder Ansys einen übermäßigen Zeitaufwand und erhebliche technische Schwierigkeiten mit sich gebracht hätte.
Federico Medicina
Tragwerksplaner
Cresco Genova
Federico Medicina
Die Implementierung der IDEA-Software in unserem Unternehmen war ein echter Wendepunkt für uns. Sie ermöglicht es uns, Verbindungen zu erstellen, die leicht, kosteneffizient und tragwerksbezogen effizient sind, und gibt uns gleichzeitig die Flexibilität, eine Verbindung in jeder erdenklichen Konfiguration zu bemessen, während wir die Gewissheit haben, dass die Verbindungen in Übereinstimmung mit den relevanten Bemessungsnormen bemessen werden.
Mirivano Carrig
Tragwerksplaner
Kiernan Structural Steel
Mirivano Carrig
IDEA StatiCa ist ein hervorragendes Werkzeug und hat uns sehr geholfen. Ohne die Software und das praktische Wissen darüber kann man in diesem Markt nicht wettbewerbsfähig sein.
Csaba Bán
Leitender Tragwerksplaner, Geschäftsführer & Inhaber
STEELXPERT Ltd.
Csaba Bán
IDEA StatiCa ist ein fantastisch effizientes Werkzeug, das uns dabei geholfen hat, unsere Prozesse zur Bemessung von Stahlanschlüssen zu optimieren. Die cloudbasierte Lizenz ermöglicht es uns, von überall auf die Software zuzugreifen, und das Support-Team steht jederzeit zur Verfügung, um etwaige Probleme zu lösen.
Ryan Malachy
Geschäftsführer
Alan White Design
Ryan Malachy
