การถ่ายแรงเฉือนผ่านพุก เดือยรับแรงเฉือน และแรงเสียดทาน

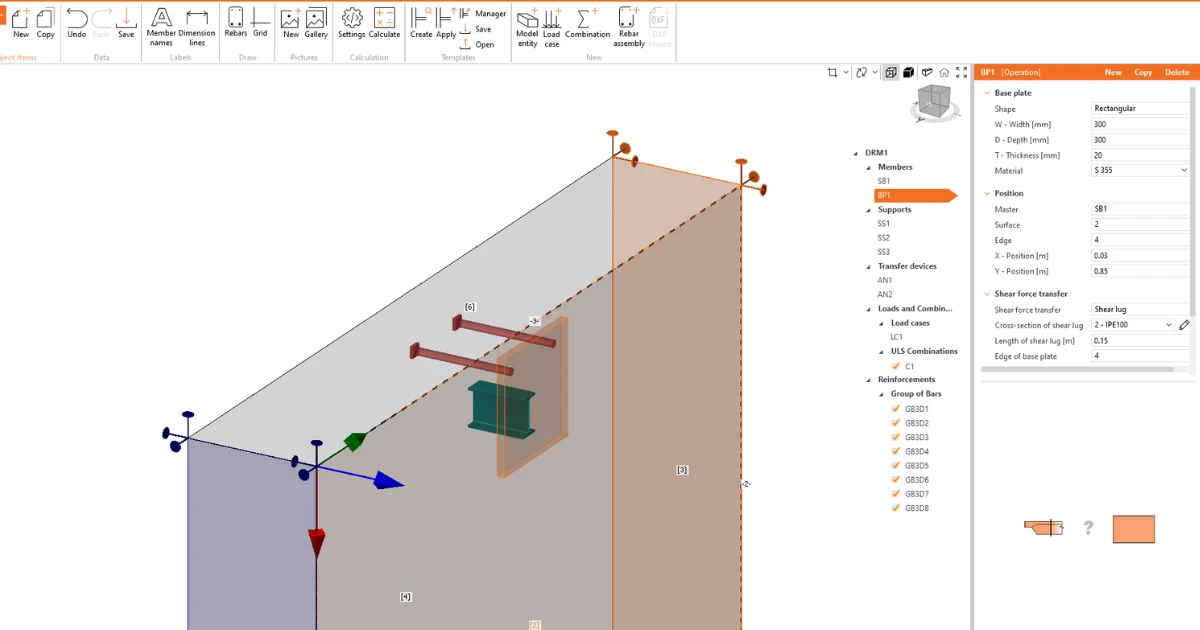

แผ่นถ่ายแรง ประกอบด้วยสององค์ประกอบ ได้แก่ แผ่นฐานและพุกเดี่ยว เริ่มต้นด้วยแผ่นฐานก่อน ในการกำหนดตำแหน่ง ต้องเลือกพื้นผิวอ้างอิงและขอบ ซึ่งจะกำหนดจุดกำเนิดของพิกัดที่ใช้วัดระยะ X และ Y มีตัวเลือกการกำหนดรูปทรงสองแบบ คือ รูปสี่เหลี่ยมผืนผ้า (Rectangular) และรูปหลายเหลี่ยม (Polygon)

แผ่นฐานเชื่อมต่อกับชิ้นส่วนคอนกรีตด้วยการสัมผัสที่ถ่ายแรงเค้นอัด และหากผู้ใช้เลือก ก็สามารถถ่ายแรงเค้นเฉือนได้ด้วย มีกลไกการถ่ายแรงเฉือนสามแบบที่สามารถเลือกได้:

• โดยแรงเสียดทาน
• โดยพุก
• โดยเดือยรับแรงเฉือน

ซอฟต์แวร์ไม่อนุญาตให้ผสมผสานกลไกการถ่ายแรงเฉือนเหล่านี้เข้าด้วยกัน

สำหรับตัวเลือกโดยแรงเสียดทาน จำเป็นต้องป้อนค่าการออกแบบของสัมประสิทธิ์แรงเสียดทาน สำหรับตัวเลือกโดยเดือยรับแรงเฉือน จำเป็นต้องป้อนหน้าตัดเหล็ก รวมถึงรูปทรงและตำแหน่ง

สามารถดูการกำหนดค่าที่เป็นไปได้ทั้งหมดของแผ่นฐานได้ในบทความ: ตัวเลือกแผ่นฐาน

แผ่นฐานสามารถถ่ายแรงได้ทั้งแบบแรงจุดเดียวหรือกลุ่มของแรง สำหรับแรงจุดเดียว โมเดลสามารถรับแรงภายในได้หกค่า (Fx, Fy, Fz, Mx, My และ Mz) ที่ตำแหน่งใดก็ได้บนแผ่นฐาน สำหรับกลุ่มของแรง ผู้ใช้สามารถป้อนตำแหน่ง ขนาด และทิศทางของแรงลงในตาราง ทำให้สามารถกำหนดตำแหน่งทั่วไปบนแผ่นฐานได้ สิ่งสำคัญที่ต้องกล่าวถึงคือแผ่นฐานรับแรงแบบจุด และไม่มีแผ่นเสริมความแข็งหรือชิ้นส่วนใดเชื่อมติดบนหน้าบนของแผ่น ดังนั้น เพื่อการกระจายแรงที่ถูกต้อง จึงควรใช้แผ่นฐานที่มีความแข็งค่อนข้างสูง โดยมีความหนาค่อนข้างมาก อีกทางเลือกหนึ่งคือการใช้ Stub ซึ่งช่วยแก้ปัญหาเรื่องความแข็งของแผ่น

สามารถเพิ่มอุปกรณ์ถ่ายแรงตัวที่สอง คือ พุกเดี่ยว และเชื่อมต่อเข้ากับแผ่นฐานเพื่อสร้าง ตัวอย่างเช่น แผ่นฐานของเสาที่ยึดด้วยพุกสี่ตัว (ดูรูปด้านล่าง) นอกจากนี้ยังสามารถจำลองพุกแยกโดยไม่มีแผ่นฐานได้เช่นกัน

ข้อมูลเพิ่มเติมเกี่ยวกับการเชื่อมต่อกับแผ่นฐานสามารถดูได้ใน พื้นฐานทางทฤษฎี

ในแง่ของตำแหน่งและรูปทรง พุกจะอ้างอิงกับพื้นผิวและขอบของบล็อก รวมถึงการกำหนดตำแหน่งสัมพัทธ์เช่นเดียวกับแผ่นฐาน แน่นอนว่าสามารถระบุความยาวของพุกในคอนกรีตและความยาวเหนือพื้นผิวคอนกรีตได้

พุกถูกนำมาใช้ในสองรูปแบบ:

• คอนกรีตเทในที่
• พุกเคมี

สำหรับเหล็กเสริมแบบคอนกรีตเทในที่ จะใช้แรงยึดเหนี่ยว (Bond strength) ตามมาตรฐาน EN 1992-1-1 บทที่ 8.4.2 นอกจากนี้ ยังสามารถระบุประเภทการฝังยึด (Anchorage type) สำหรับพุกประเภทนี้ได้เช่นเดียวกับเหล็กเสริมทั่วไป

สำหรับพุกเคมี สามารถป้อนค่าแรงยึดเหนี่ยวได้โดยตรง ซึ่งผู้ใช้สามารถหาได้จากเอกสารข้อมูลทางเทคนิคของมอร์ตาร์เคมีที่ใช้ โปรดทราบว่าจำเป็นต้องป้อนค่าการออกแบบของแรงยึดเหนี่ยว บทความต่อไปนี้จะช่วยให้คุณหาค่านี้ได้

ดูตัวเลือกพุกทั้งหมดได้ในบทความ: ตัวเลือกพุกเดี่ยว

คำอธิบายอย่างละเอียดเกี่ยวกับพฤติกรรมของการเชื่อมต่อระหว่างพุกและแผ่นฐานมีอธิบายไว้ใน พื้นฐานทางทฤษฎี
