Ligação BIM RFEM/RSTAB para dimensionamento de ligações de aço (EN)
Como ativar a ligação
- Descarregue e instale a versão mais recente do IDEA StatiCa
- Certifique-se de que está a utilizar uma versão suportada da sua solução de análise por elementos finitos
O IDEA StatiCa integra ligações BIM nas suas soluções de análise por elementos finitos durante a instalação. Pode verificar o estado e ativar mais ligações BIM para software instalado posteriormente no instalador de ligações BIM.
Note que algumas soluções de análise por elementos finitos requerem passos adicionais para ativar completamente a sua ligação BIM ao IDEA StatiCa.
Abra o IDEA StatiCa e navegue até ao separador BIM e abra o instalador de ligações BIM (Ativar a sua ligação BIM...).
Poderá aparecer uma notificação "Pretende permitir que esta aplicação efetue alterações no seu dispositivo?"; em caso afirmativo, confirme com o botão Sim.
Como ativar a ligação - RFEM 5 e RSTAB 8
A ligação BIM para o software selecionado (se encontrado) é instalada. O ecrã também indica o estado de outras ligações BIM que possam já ter sido instaladas. Se necessário, clique em Instalar para ativar qualquer ligação BIM.
Como ativar a ligação - RFEM 6 e RSTAB 9
No instalador de ligações BIM, clique em Instalar para criar um ícone de atalho IDEA StatiCa 2X.X for RFEM 6/IDEA StatiCa 2X.X for RSTAB 9 no seu ambiente de trabalho.
Nota: ficheiro original no caminho C:\Program Files\IDEA StatiCa\StatiCa 2X.X\net6.0-windows\IdeaRFEMLink.exe ou IdeaRSTABLink.exe
Abra o RFEM 6/RSTAB 9 e navegue até ao menu Opções e Opções do programa, e ative o WebService para permitir a transferência de dados.
Como utilizar a ligação
Descarregue o projeto em anexo, abra-o no RFEM/RSTAB e execute o cálculo para obter os esforços internos na estrutura.
Como utilizar a ligação - RFEM 5 e RSTAB 8
No menu de faixa de opções, navegue até Módulos adicionais e Módulos externos e IDEA StatiCa Checkbot.
Como utilizar a ligação - RFEM 6 e RSTAB 9
No RFEM 6/RSTAB 9 não existe um comando na faixa de opções. Em alternativa, com o projeto RFEM 6/RSTAB 9 aberto, vá ao seu ambiente de trabalho e execute o ícone de atalho IDEA StatiCa 2X.X for RFEM 6/IDEA StatiCa 2X.X for RSTAB 9.
A aplicação Checkbot, que funciona como gestor de ligações BIM, abre-se e pode iniciar um novo projeto.
Selecione a opção Novo com o tipo de projeto Aço e a norma de dimensionamento EN. Em seguida, selecione Criar projeto.
O novo projeto Checkbot está pronto para importar ligações do RFEM/RSTAB.
No RFEM/RSTAB, selecione uma das colunas interiores com contraventamento, certificando-se de que também seleciona o nó mais baixo.
Importar
Em seguida, no Checkbot selecione Ligações.
Isto irá importar o pilar e os seus efeitos de ação para o Checkbot - com as mesmas coordenadas, orientações e dimensões de secção do modelo de análise por elementos finitos.
Tenha em atenção que a numeração dos nós e elementos pode ser diferente.
Antes de executar a análise, certifique-se de que revê as Classes de resultado para as verificações e ajuste os casos de carga em conformidade. Na caixa de diálogo Configurador de cargas, pode ver todos os casos de carga e combinações de ações importados à esquerda e as classes de resultado utilizadas para as verificações ao centro. Se alguns casos de carga não forem relevantes para a sua verificação de projeto, exclua-os clicando com o botão direito nas cargas selecionadas e removendo-as da lista de classes de resultado.
Tenha em atenção que o espaço de trabalho 3D foi concebido para mostrar uma visão geral da estrutura importada e não uma vista detalhada das ligações reais. Para mais informações sobre o Checkbot, consulte aqui.
Para várias soluções de análise por elementos finitos, também pode importar múltiplas ligações para o Checkbot da mesma forma que acima. Em vez de selecionar um nó e os elementos ligados, pode selecionar múltiplos nós e elementos e importá-los todos de uma vez.
Geometria
Na lista de itens do projeto em Ligações e com uma ligação selecionada no Checkbot, pode clicar com o botão direito do rato e selecionar Abrir ou clicar no comando do friso Abrir para iniciar o dimensionamento, a verificação normativa e a elaboração de relatórios.
As definições dos elementos são importadas da aplicação de análise por elementos finitos original. No entanto, pode alterar a secção transversal de qualquer elemento no ecrã principal do Checkbot, mas isso irá interromper a ligação com a aplicação de análise por elementos finitos nesta sessão, a menos que seja sincronizado novamente.
A ligação importada é aberta na aplicação IDEA StatiCa Connection.
Poderá não ver nenhum ou ver diferentes efeitos de ação da sua solução de análise por elementos finitos, dependendo de como as combinações de casos de carga foram definidas. Por defeito, o IDEA StatiCa escolherá os mais críticos para efeitos de verificação normativa. (* Algumas soluções BIM não conseguem armazenar os resultados das combinações de casos de carga)
Para mais informações sobre efeitos de ação, consulte aqui.
Dimensionamento
Vamos utilizar uma ligação de um único parafuso para a escora diagonal. Para este tipo de ligação, é necessário também alterar o Tipo de modelo do elemento escora para N-Vy-Vz. Selecione a escora na lista de Elementos e modifique o Tipo de modelo na lista pendente.
Vamos utilizar a Connection Library para gerar uma ligação. Selecione Propor e o IDEA StatiCa apresentará possíveis soluções para a geometria atual.
A Connection Library apresenta as possíveis soluções para a geometria atual. Escolha o modelo Column I base plate 4 bolts diagonal bolted weak e prima OK.
Aceite os valores propostos no separador de conversão e prima OK.
Edite os parâmetros deste modelo para se adequar ao dimensionamento pretendido – Espessura da placa de base para 12 mm, Desvio da placa de base para 10 mm, Desvio do bloco de betão para 250 mm, Espessura da chapa de ligação para 6 mm e Largura da chapa de ligação para 100 mm.

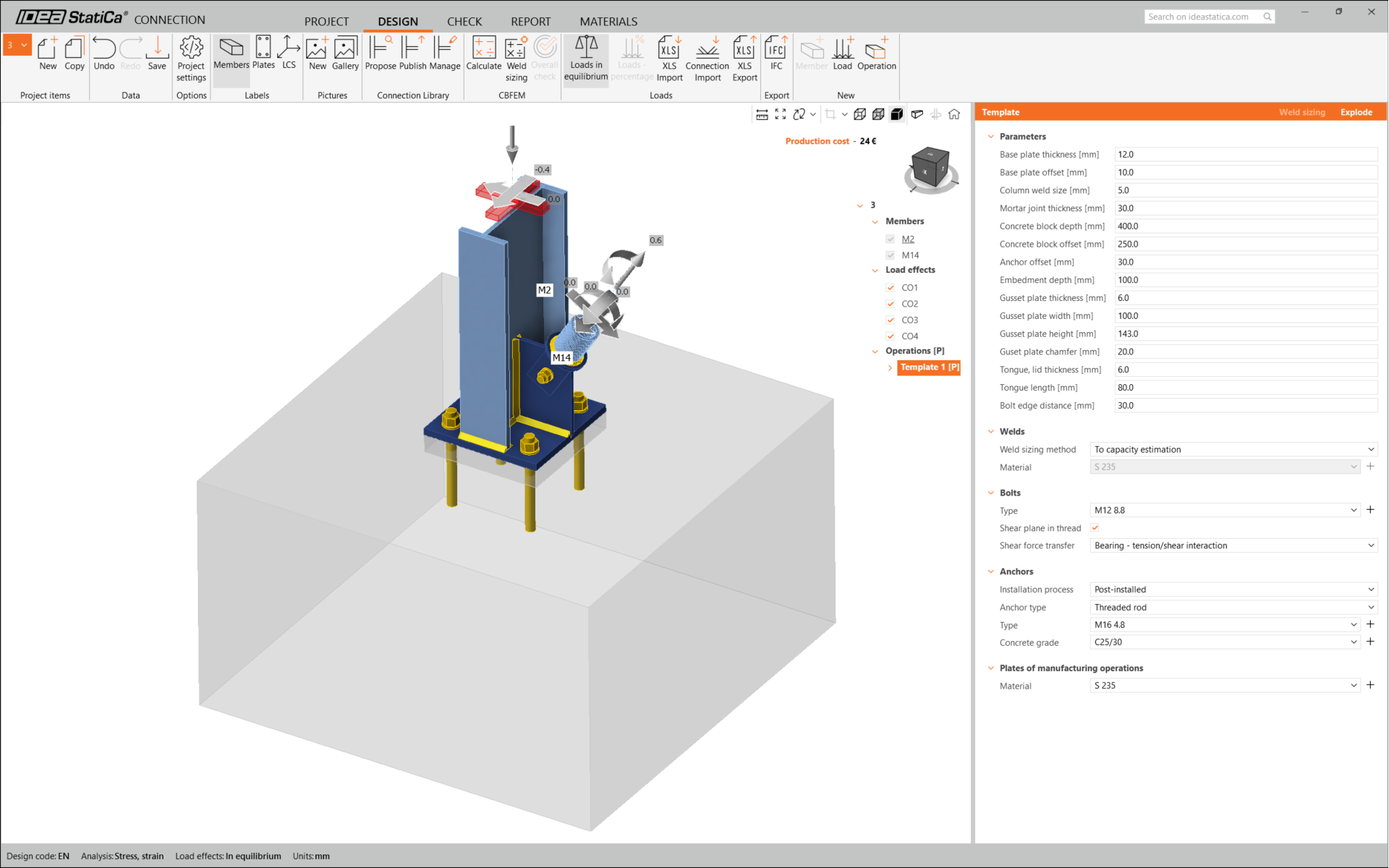

Este é o aspeto inicial da ligação.
Fica assim concluído o dimensionamento da ligação para a placa de base de coluna com escora diagonal.
Verificação normativa e Relatório
Execute agora uma verificação normativa utilizando o ícone Calcular no painel CBFEM da faixa de opções superior.
No IDEA StatiCa Connection, pode realizar vários tipos de análise e verificações normativas. Para mais informações, consulte aqui.

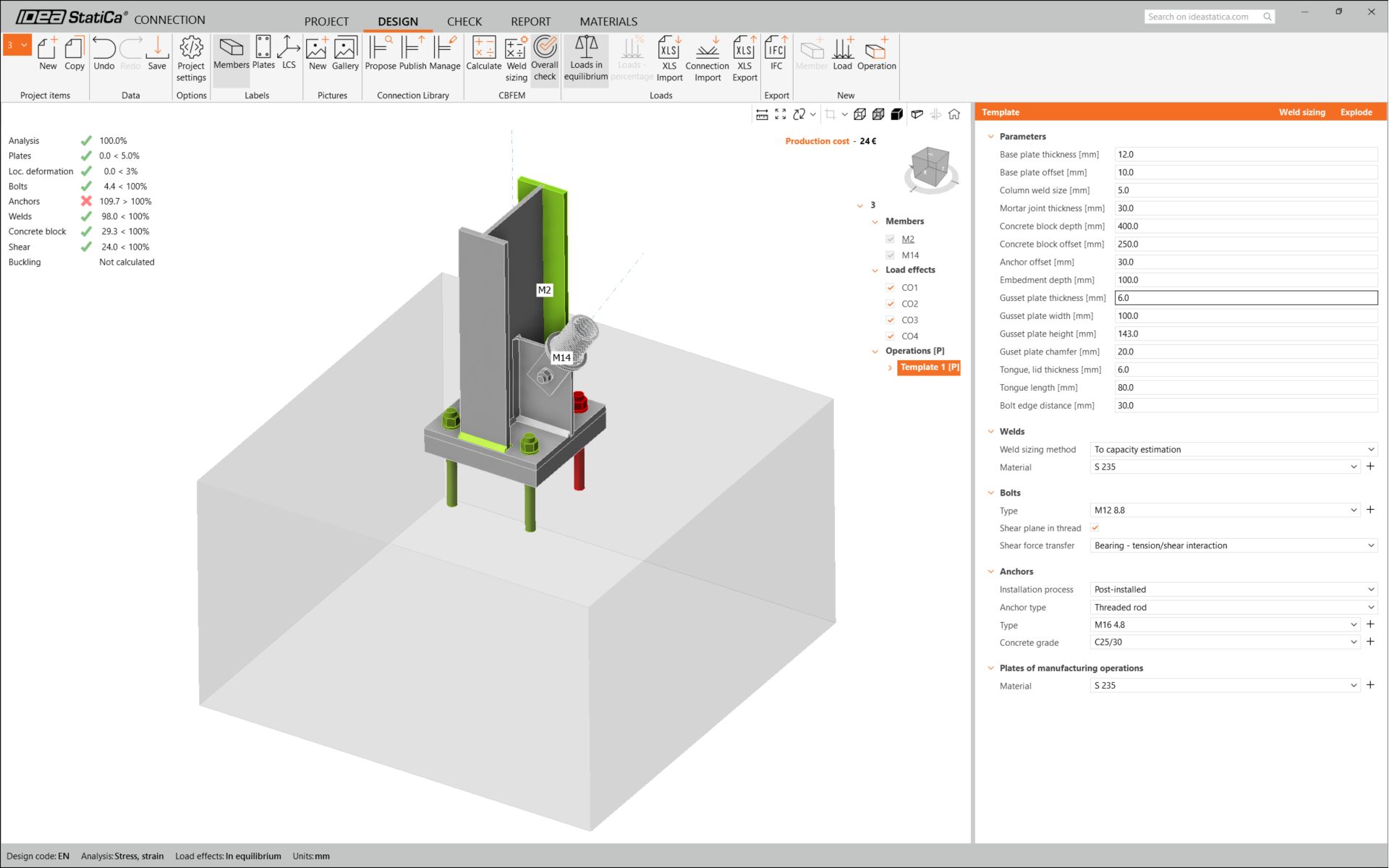

Os resultados podem não ser aceitáveis. Neste caso, as âncoras falham devido à sua baixa capacidade de cálculo.

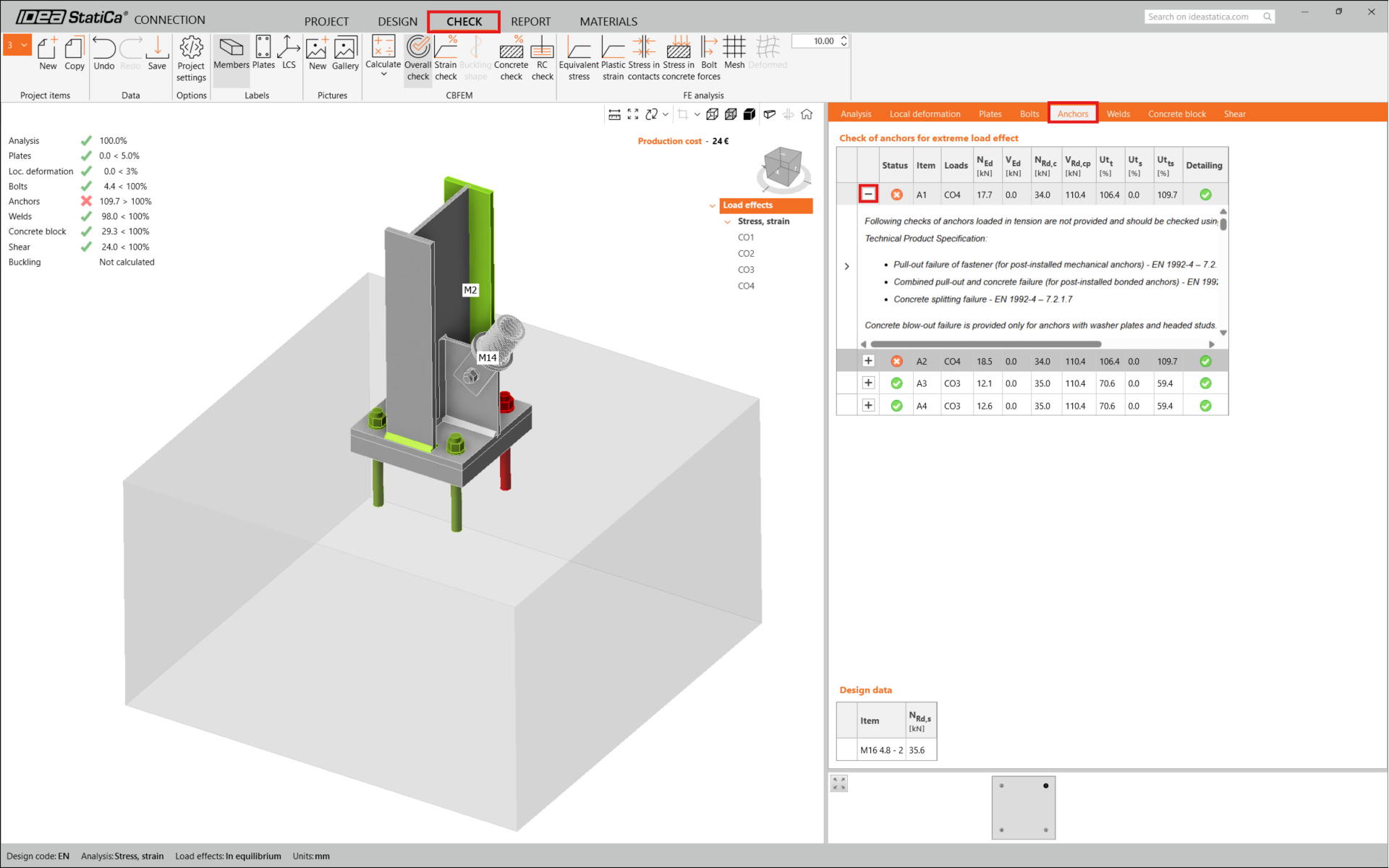

Pode aceder ao separador Verificação para rever os resultados e analisar mais detalhadamente as âncoras, expandindo o cálculo com o símbolo '+'. Pode verificar que as âncoras estão a falhar à tração no bloco de betão.

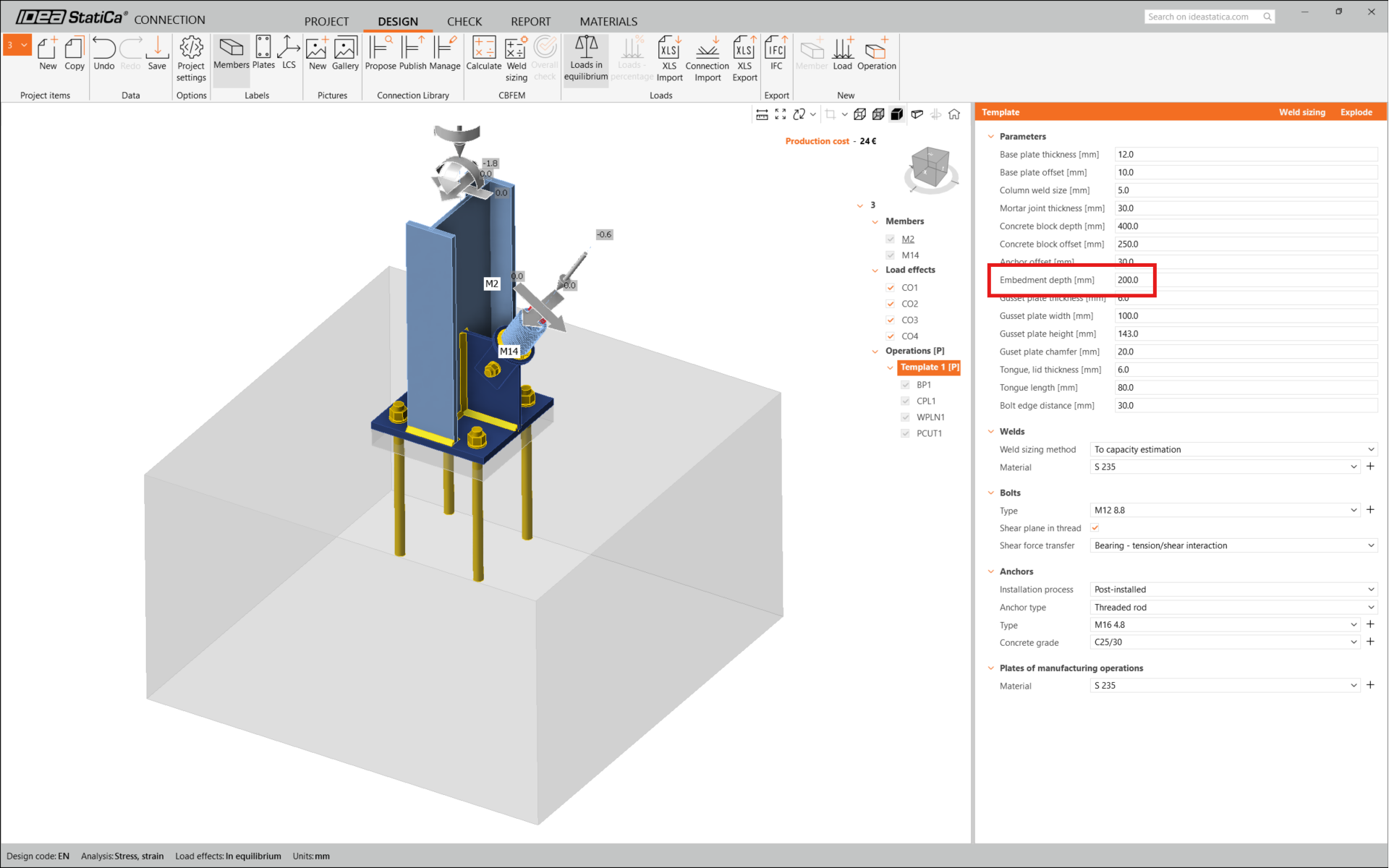

É necessário otimizar o dimensionamento para encontrar a solução que satisfaz os requisitos. Volte ao separador Dimensionamento, clique na operação e altere o Comprimento de ancoragem para 200 mm. Em seguida, execute novamente a análise e a verificação normativa.

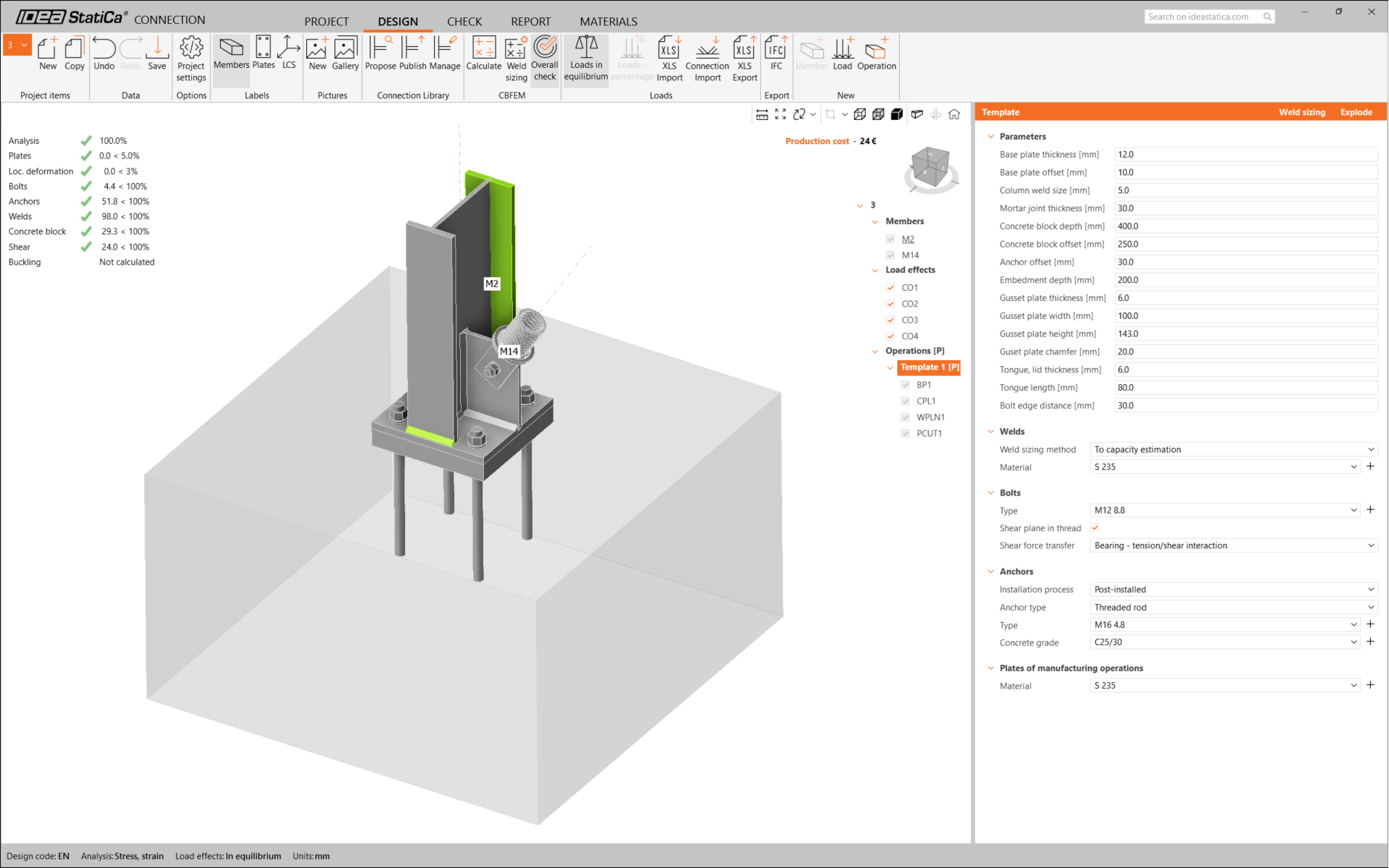

Após a conclusão da verificação normativa, no separador Relatório, pode criar o relatório com os resultados e diagramas do modelo de ligação.
O relatório pode ser impresso ou guardado em vários formatos. Para mais informações, consulte aqui.
Guarde esta ligação e volte à janela do Checkbot (pode manter a janela Connection aberta).

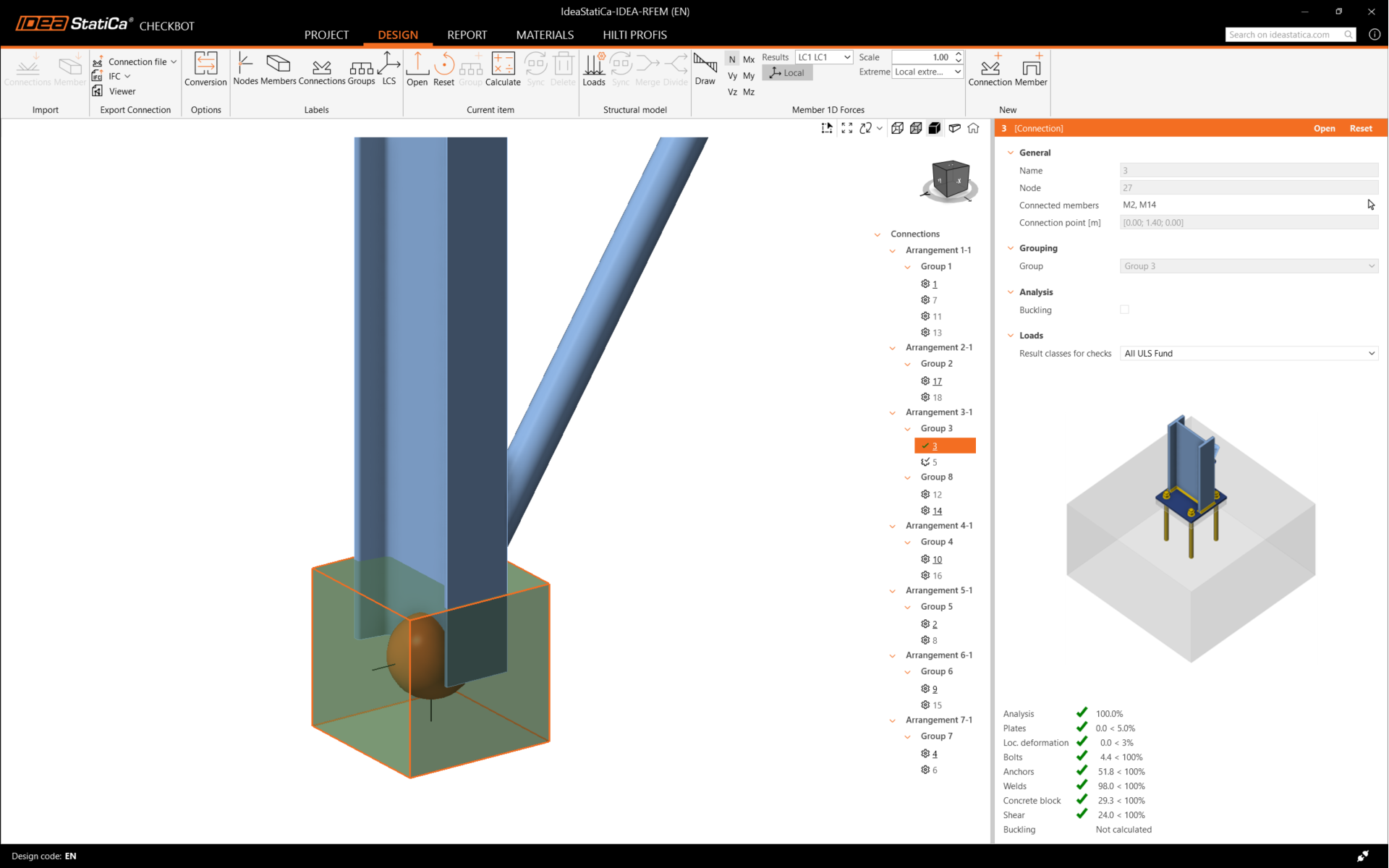

No Checkbot, verá um visto verde junto à ligação e a caixa do nó preenchida a verde. Isto significa que a ligação passou em todas as verificações normativas. No painel Connection, pode também ver uma representação da ligação e um resumo dos resultados da verificação normativa.

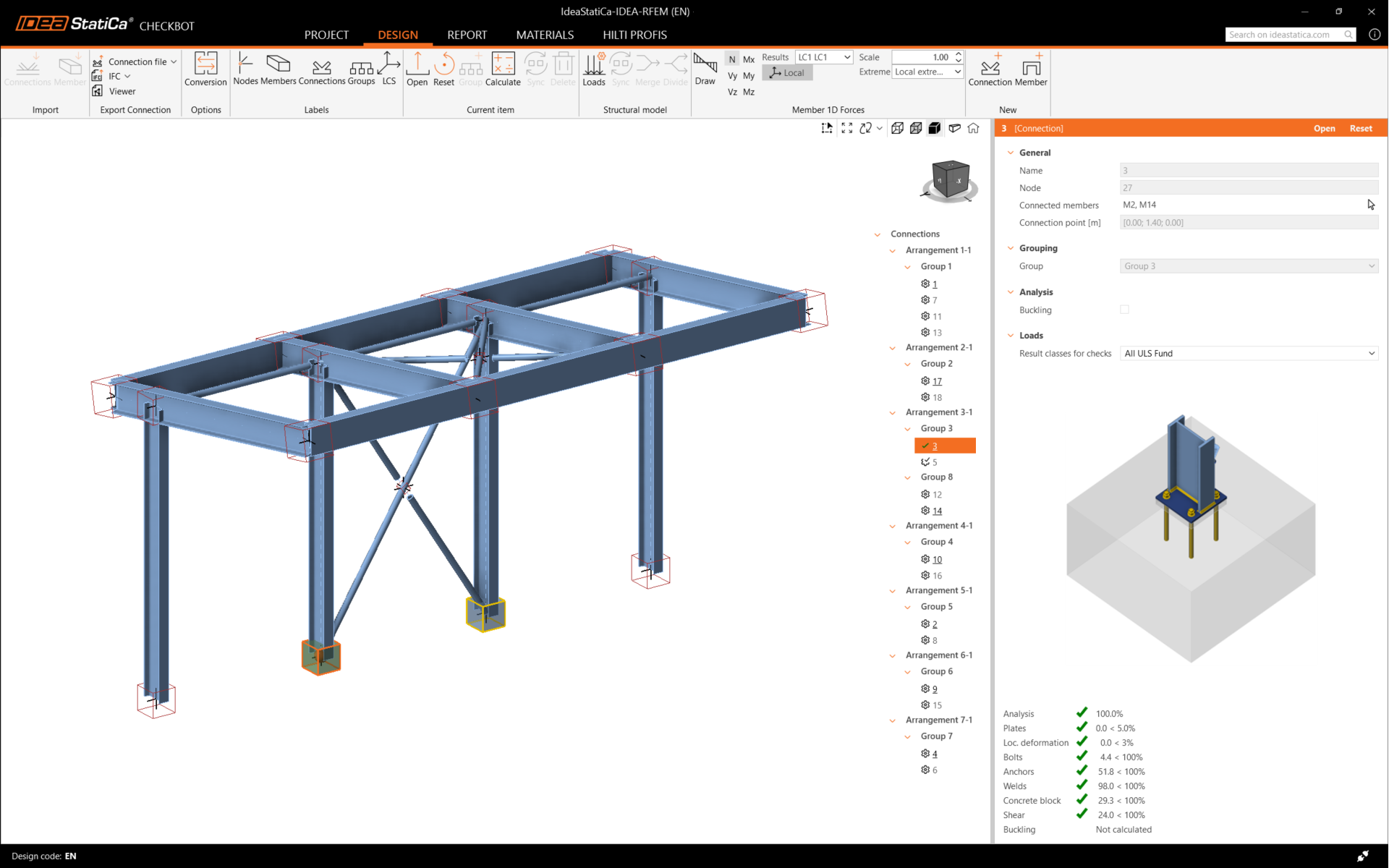

No exemplo abaixo, pode verificar que apenas uma ligação passou na respetiva verificação normativa, enquanto as restantes ligações ainda não foram dimensionadas.
Pode continuar com o dimensionamento das restantes ligações, uma a uma ou utilizando os fluxos de trabalho em lote.
Sincronizar ligações
Por vezes, ocorrem alterações no modelo de análise estrutural (FEA), como uma secção transversal diferente de um elemento ou um aumento de carga. Estas alterações podem ser sincronizadas entre o Checkbot e o modelo FEA.
Existem duas alternativas possíveis:
- Sincronizar o Item atual (se uma ou mais juntas estiverem selecionadas)
- Sincronizar todo o Modelo estrutural importado
Para testar esta funcionalidade, pode alterar a secção transversal de um elemento na sua aplicação FEA. Lembre-se de reanalisar o modelo FEA para sincronizar também os resultados mais recentes.
No Checkbot, selecione as ligações dimensionadas (pode haver mais do que uma) e, no painel Item atual, selecione Sincronizar.
O projeto Checkbot será atualizado. O dimensionamento da ligação anteriormente concluído é preservado, mas as verificações normativas serão invalidadas. Pode verificar que o pilar está agora atualizado — correspondendo à alteração no modelo FEA.
Basta efetuar novamente a verificação normativa das ligações assinaladas, selecionando Calcular no painel Item atual.
Se as ligações não apresentarem os resultados pretendidos, pode abri-las novamente para otimizar o dimensionamento (ou seja, reforçar se não passarem na verificação normativa ou aligeirar se a utilização for demasiado baixa).
Alterações mais significativas no modelo FEA podem exigir a sincronização de todo o modelo estrutural no Checkbot, em vez de apenas o item atual.
Note que elementos ou cargas recentemente adicionados não podem ser sincronizados, sendo necessário criar um novo projeto Checkbot.
Ligou com sucesso o RFEM/RSTAB ao IDEA StatiCa Connection através do Checkbot.
