RFEM/RSTAB BIM kapcsolat acél kapcsolat tervezéséhez (EN)
A kapcsolat aktiválása
- Töltse le és telepítse az IDEA StatiCa legújabb verzióját
- Győződjön meg arról, hogy az FEA szoftver támogatott verzióját használja
Az IDEA StatiCa a telepítés során integrálja a BIM kapcsolatokat az FEA szoftverekbe. A BIM kapcsolat telepítőjében ellenőrizheti az állapotot, és aktiválhat további BIM kapcsolatokat a később telepített szoftverekhez.
Kérjük, vegye figyelembe, hogy egyes FEA szoftverek esetén további lépések szükségesek a BIM kapcsolat teljes aktiválásához az IDEA StatiCa felé.
Nyissa meg az IDEA StatiCa-t, navigáljon a BIM fülre, és nyissa meg a BIM kapcsolat telepítőt (Activate your BIM link...).
Megjelenhet egy „Engedélyezi, hogy ez az alkalmazás módosításokat végezzen az eszközén?" értesítés – ha igen, kérjük, erősítse meg az Igen gombbal.
A kapcsolat aktiválása – RFEM 5 és RSTAB 8
A kiválasztott szoftverhez tartozó BIM kapcsolat (ha megtalálható) telepítve van. A képernyő a már esetleg telepített egyéb BIM kapcsolatok állapotát is megjeleníti. Szükség esetén kattintson a Telepítés gombra a BIM kapcsolat aktiválásához.
A kapcsolat aktiválása – RFEM 6 és RSTAB 9
A BIM kapcsolat telepítőjében kattintson a Telepítés gombra, hogy létrehozza az IDEA StatiCa 2X.X for RFEM 6/IDEA StatiCa 2X.X for RSTAB 9 parancsikon ikont az asztalon.
Megjegyzés: az eredeti fájl elérési útja: C:\Program Files\IDEA StatiCa\StatiCa 2X.X\net6.0-windows\IdeaRFEMLink.exe vagy IdeaRSTABLink.exe
Nyissa meg az RFEM 6/RSTAB 9 programot, navigáljon a Beállítások és a Programbeállítások menüponthoz, majd kapcsolja be a WebService funkciót az adatátvitel engedélyezéséhez.
A kapcsolat használata
Töltse le a mellékelt projektet, nyissa meg RFEM/RSTAB-ban, és futtassa a számítást a szerkezet belső erőinek meghatározásához.
A kapcsolat használata – RFEM 5 és RSTAB 8
A szalagmenüben navigáljon a Kiegészítő modulok, majd a Külső modulok és az IDEA StatiCa Checkbot menüponthoz.
A kapcsolat használata – RFEM 6 és RSTAB 9
Az RFEM 6/RSTAB 9 programban nincs szalagmenü-parancs. Ehelyett a megnyitott RFEM 6/RSTAB 9 projekt mellett menjen az asztalra, és futtassa az IDEA StatiCa 2X.X for RFEM 6/IDEA StatiCa 2X.X for RSTAB 9 parancsikon ikont.
Megnyílik a Checkbot alkalmazás, amely BIM kapcsolatkezelőként szolgál, és elkezdheti az új projektet.
Válassza az Új lehetőséget, a projekt típusaként válassza az Acél, a tervezési szabványként az EN opciót. Ezután válassza a Projekt létrehozása lehetőséget.
Az új Checkbot projekt készen áll a kapcsolatok importálására az RFEM/RSTAB-ból.
Az RFEM/RSTAB-ban válassza ki az egyik belső oszlopot a merevítőkkel együtt, ügyelve arra, hogy a legalsó csomópontot is kijelölje.
Importálás
Ezután a Checkbot-ban válassza a Connections lehetőséget.
Ez importálja az oszlopot és annak teherhatásait a Checkbot-ba – ugyanolyan koordinátákkal, tájolásokkal és keresztmetszet-méretekkel, mint a végeselem-modellben.
Kérjük, vegye figyelembe, hogy a csomópont- és szerkezeti elem-számozás eltérő lehet.
Az analízis futtatása előtt győződjön meg arról, hogy áttekintette az ellenőrzésekhez tartozó eredményosztályokat, és ennek megfelelően módosítsa a tehereseteket. A Terheléskonfigurátor párbeszédpanelen bal oldalon láthatja az összes importált tehересetet és teherkombinációt, középen pedig az ellenőrzésekhez használt eredményosztályokat. Ha egyes tehересetek nem relevánsak a tervezési ellenőrzés szempontjából, zárja ki őket a kiválasztott terhekre jobb gombbal kattintva, és távolítsa el őket az eredményosztályok listájából.
Kérjük, vegye figyelembe, hogy a 3D munkaterület az importált szerkezet áttekintésének megjelenítésére szolgál, nem a tényleges kapcsolatok részletes nézetére. A Checkbot-tal kapcsolatos további információkért lásd itt.
Számos végeselem-megoldás esetén több kapcsolatot is importálhat a Checkbot-ba ugyanúgy, ahogy fentebb leírtuk. Egyetlen csomópont és a csatlakozó szerkezeti elemek kiválasztása helyett több csomópontot és szerkezeti elemet is kijelölhet, és egyszerre importálhatja őket.
Geometria
A projektelem-listában a Kapcsolatok alatt, ha egy kapcsolat ki van jelölve a Checkbot-ban, jobb egérgombbal kattinthat és kiválaszthatja a Megnyitás lehetőséget, vagy kattinthat a szalag Megnyitás parancsára a tervezés, szabványellenőrzés és jelentéskészítés megkezdéséhez.
A szerkezeti elemek beállításai az eredeti végeselem-módszer alkalmazásból kerülnek átvételre. Azonban bármely szerkezeti elem keresztmetszetének méretét megváltoztathatja a Checkbot főképernyőjén, de ez megszakítja a kapcsolatot a végeselem-módszer alkalmazással ebben a munkamenetben, hacsak nem szinkronizálják újra.
Az importált kapcsolat az IDEA StatiCa Connection alkalmazásban nyílik meg.
Előfordulhat, hogy a végeselem-módszer megoldásból eltérő vagy semmilyen teherhatás nem jelenik meg, attól függően, hogy a teherkombinációk hogyan lettek meghatározva. Alapértelmezés szerint az IDEA StatiCa a szabványellenőrzés szempontjából legkritikusabbat választja. (* Egyes BIM megoldások nem képesek tárolni a teherkombináció eredményeit)
A teherhatásokkal kapcsolatos további információkért lásd itt.
Tervezés
Az átlós merevítőhöz egybultos kapcsolatot fogunk használni. Ennél a kapcsolattípusnál a merevítő elem Modell típusát is N-Vy-Vz-re kell módosítani. Válassza ki a merevítőt az Elemek listájában, és módosítsa a Modell típusát a legördülő listában.
A kapcsolat létrehozásához a Connection Library-t fogjuk használni. Válassza a Javaslat lehetőséget, és az IDEA StatiCa lehetséges megoldásokat javasol az aktuális geometriához.
A Connection Library megmutatja az aktuális geometriához lehetséges megoldásokat. Válassza a Column I base plate 4 bolts diagonal bolted weak sablont, és nyomja meg az OK gombot.
Fogadja el a javasolt értékeket az átalakítási fülön, és nyomja meg az OK gombot.
Szerkessze a sablon paramétereit a kívánt tervhez – Talplemez vastagsága 12 mm, Talplemez eltolása 10 mm, Betonblokk eltolása 250 mm, Csomólemez vastagsága 6 mm, és Csomólemez szélessége 100 mm.
Így néz ki a kezdeti kapcsolat.

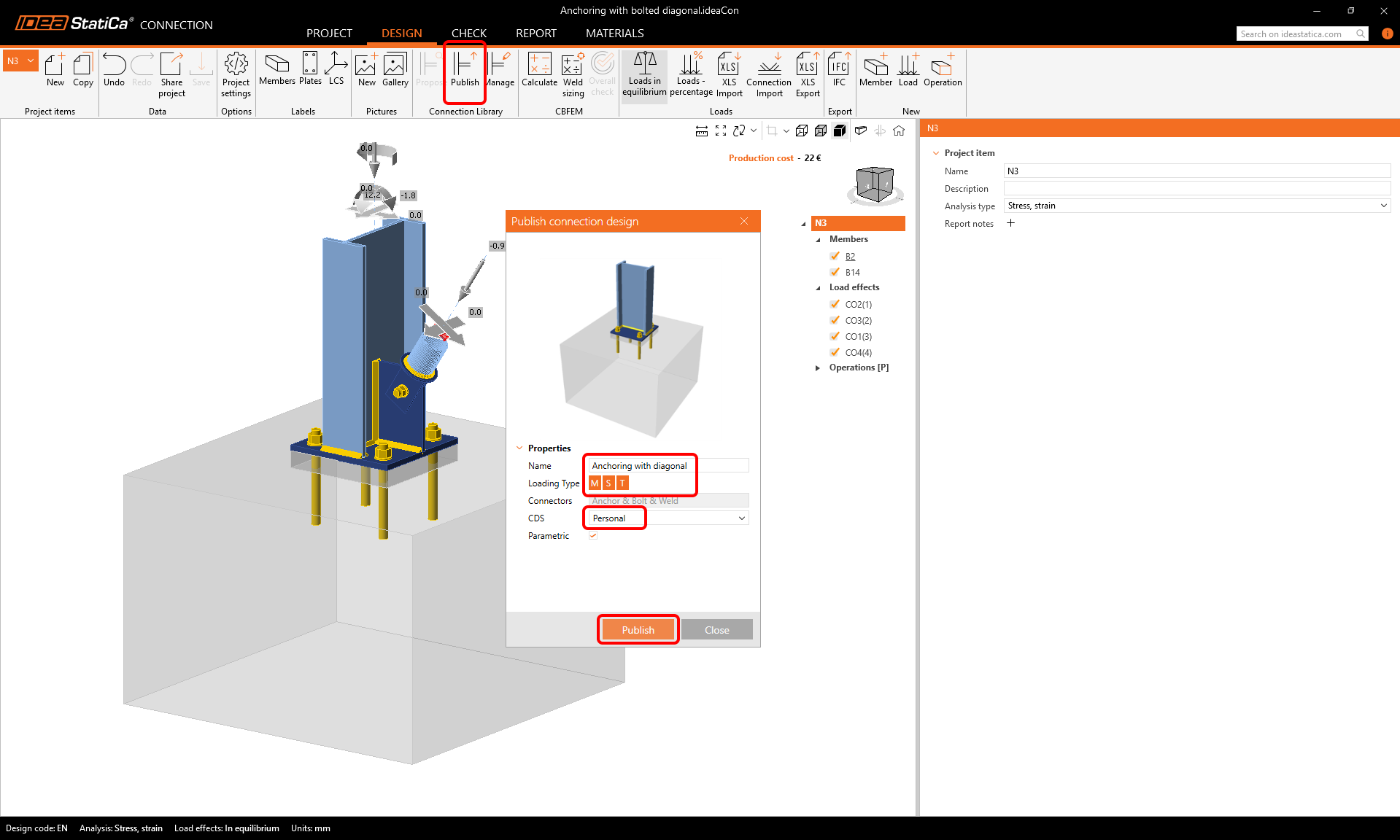

Ezzel elkészült az átlós merevítővel ellátott oszloptalplemez kapcsolatának tervezése.
Szabványellenőrzés és Jelentés
Most futtasson szabványellenőrzést a Számítás ikonnal a CBFEM panelen a felső szalagon.
Az IDEA StatiCa Connection alkalmazásban számos különböző típusú elemzést és szabványellenőrzést végezhet. További információkért kérjük, tekintse meg itt.
Az eredmények esetleg nem fogadhatók el. Ebben az esetben a horgonyok meghibásodnak alacsony méretezési kapacitásuk miatt.
Az Ellenőrzés fülre lépve áttekintheti az eredményeket, és közelebbről megvizsgálhatja a horgonyokat a számítás kibontásával a '+' szimbólum segítségével. Láthatja, hogy a horgonyok húzásban mondanak csődöt a betonblokkban.
Optimalizálnunk kell a tervet a megfelelő megoldás megtalálásához. Lépjen vissza a Tervezés fülre, kattintson a műveletre, és módosítsa a Lehorgonyzási hosszt 200 mm-re. Ezután futtassa újra az elemzést és a szabványellenőrzést.
Miután a szabványellenőrzés befejeződött, a Jelentés fülön létrehozhatja a kapcsolat modelljének eredményeit és diagramjait tartalmazó jelentést.
A jelentés több formátumban kinyomtatható vagy menthető. További információkért kérjük, tekintse meg itt.
Mentse el ezt a kapcsolatot, és váltson vissza a Checkbot ablakra (a Connection ablakot nyitva hagyhatja).
A Checkbotban egy zöld pipa jelenik meg a kapcsolat mellett, és a csomópontmező zöld színnel töltődik ki. Ez azt jelenti, hogy a kapcsolat megfelelt az összes szabványellenőrzésen. A Connection panelen a kapcsolat ábrázolása és a szabványellenőrzés eredményeinek összefoglalója is látható.
Az alábbi példában látható, hogy csak egy kapcsolat felelt meg a vonatkozó szabványellenőrzésen, míg a többi kapcsolatot még meg kell tervezni.
Folytathatja a többi kapcsolat tervezését, akár egyenként, akár a tömeges munkafolyamatok segítségével.
Kapcsolatok szinkronizálása
Néha változások történnek a végeselem-modellben, például eltérő szerkezeti elem keresztmetszet vagy megnövelt teher. Ezek szinkronizálhatók a Checkbot és a végeselem-modell között.
Két lehetséges alternatíva létezik:
- Az Aktuális elem szinkronizálása (ha egy vagy több csomópont van kijelölve)
- A teljes importált Szerkezeti modell szinkronizálása
A funkció teszteléséhez módosíthatja egy szerkezeti elem keresztmetszetét a végeselem-alkalmazásban. Ne felejtse el újra elemezni a végeselem-modellt a friss eredmények szinkronizálásához is.
A Checkbot-ban jelölje ki a tervezett kapcsolatokat (egynél több is lehet), majd az Aktuális elem panelen válassza a Szinkronizálás lehetőséget.
A Checkbot projekt frissül. A korábban elkészített kapcsolattervezés megmarad, de a szabványellenőrzések érvénytelenné válnak. Látható, hogy az oszlop most frissült – tükrözve a végeselem-modellben végrehajtott változtatást.
Egyszerűen végezze el újra a kiemelt kapcsolatok szabványellenőrzését az Aktuális elem panel Számítás gombjának kiválasztásával.
Ha a kapcsolatok nem adják a kívánt eredményeket, akkor újra megnyithatja őket a terv optimalizálásához (azaz megerősítés, ha nem felelnek meg a szabványellenőrzésen, vagy könnyítés, ha a kihasználtság túl alacsony).
A végeselem-modell nagyobb változásai esetén szükség lehet a teljes szerkezeti modell szinkronizálására a Checkbot-ban, nem csak az aktuális elem szinkronizálására.
Kérjük, vegye figyelembe, hogy az újonnan hozzáadott szerkezeti elemek vagy terhek nem szinkronizálhatók, és új Checkbot projektet kell létrehozni.
Sikeresen összekapcsolta az RFEM/RSTAB-ot az IDEA StatiCa Connection-nel a Checkbot segítségével.
