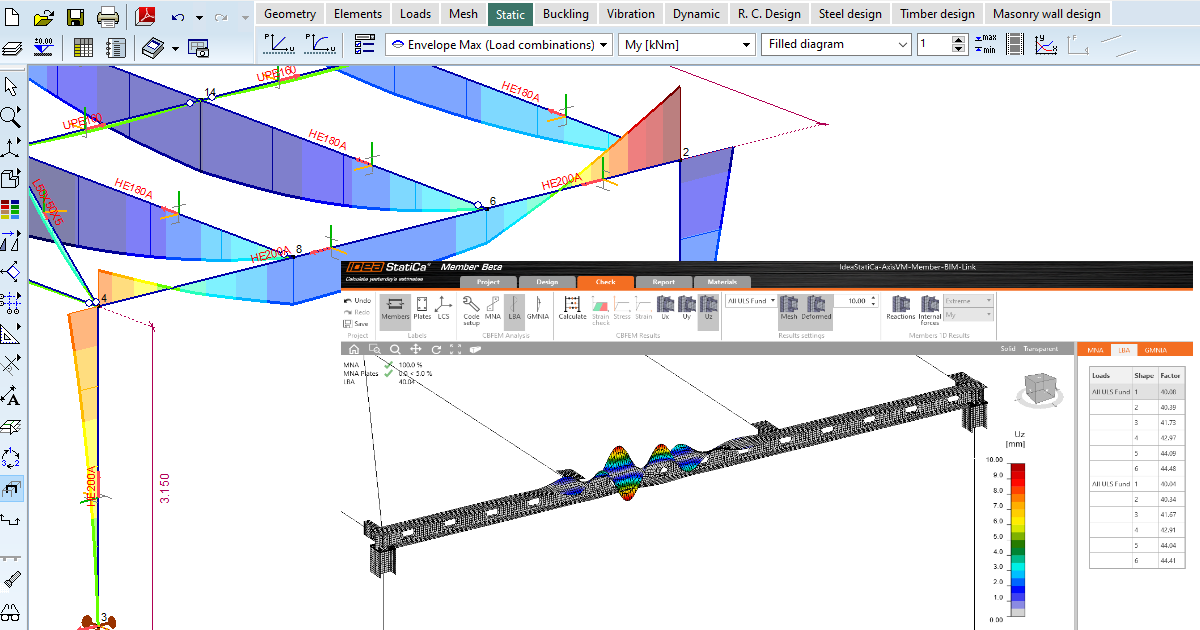

Ligação BIM AxisVM para análise de encurvadura de elementos de aço (EN)

1 Como ativar a ligação

• Instale a versão mais recente do IDEA StatiCa, disponível em Downloads
• Certifique-se de que está a utilizar uma versão suportada do AxisVM – as atualizações são publicadas na secção BIM

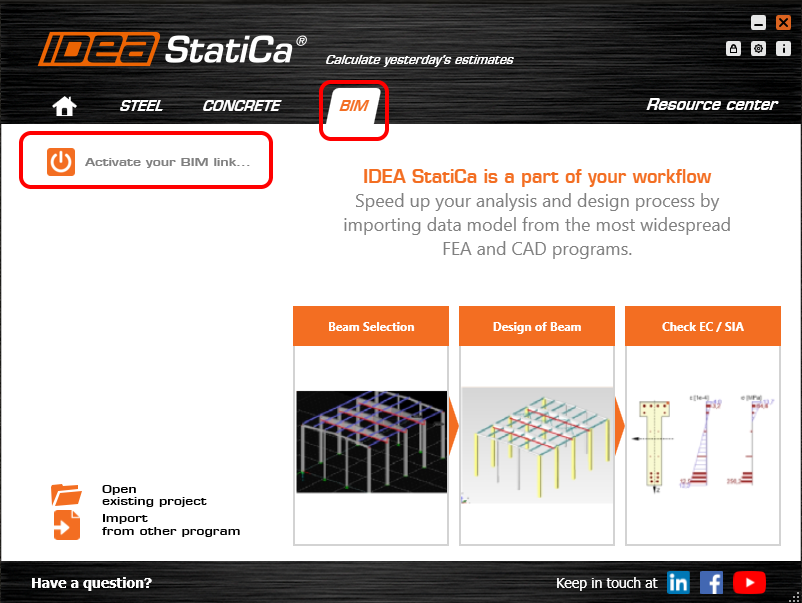

Após a instalação de ambos os programas, execute o IDEA StatiCa e inicie com o item BIM.

No assistente BIM, continue com o item Activate your Bim Link... Durante o processo, aparece a notificação "Run as administrator". Por favor, confirme com o botão Yes.

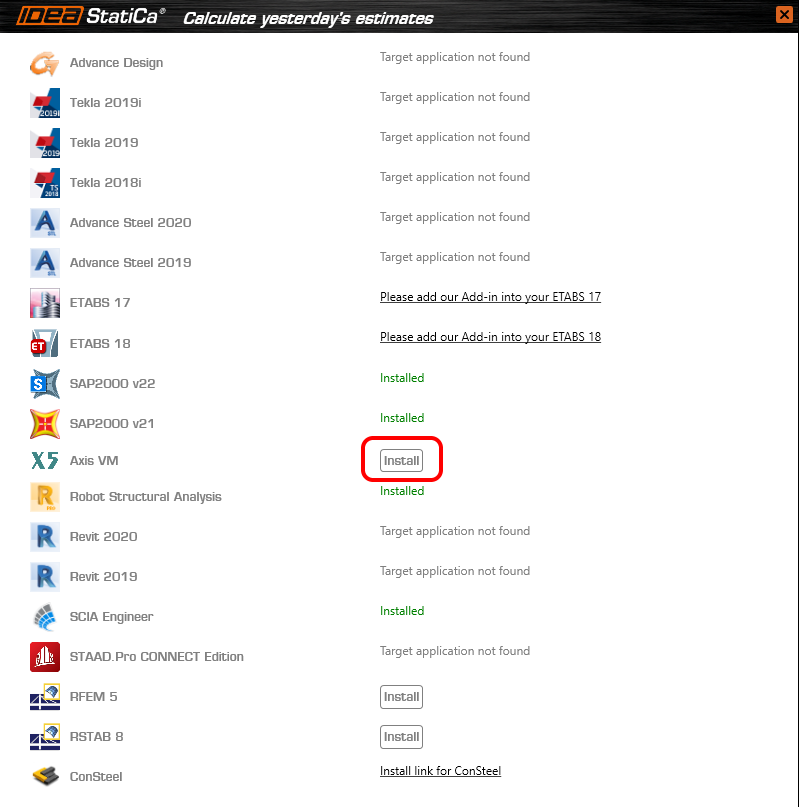

 Selecione a sua versão do AxisVM e clique no botão Install. O processo de integração irá iniciar.

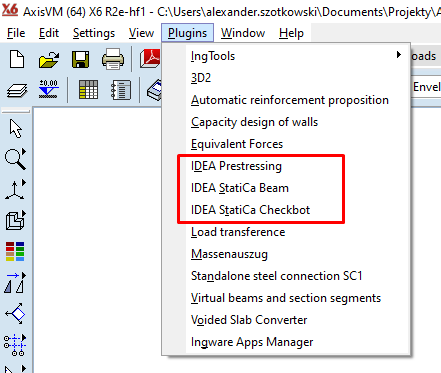

Inicie o AxisVM. No menu, os Plugins estão agora instalados — todos os 3 Plugins do IDEA StatiCa.

2 Como utilizar a ligação

Abra o projeto anexo no AxisVM, execute primeiro a análise linear e depois também a análise não linear.

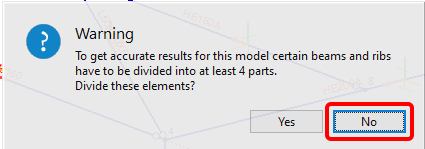

Ao executar a análise não linear, por simplificação, não divida os elementos de acordo com a imagem seguinte.

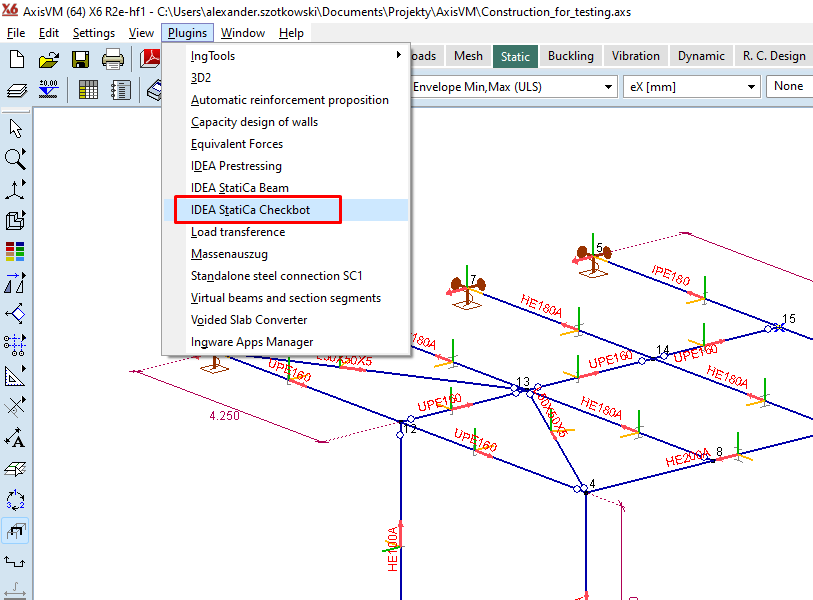

Quando terminar, vá ao item de menu Plugins e escolha IDEA StatiCa Checkbot

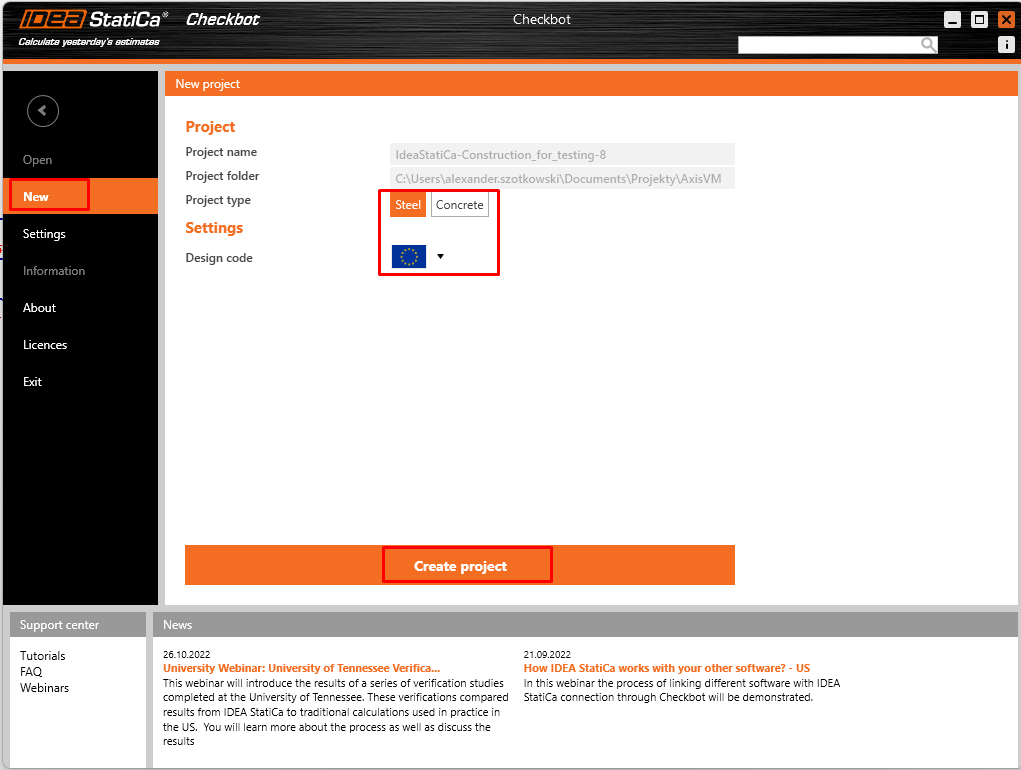

Abre-se uma janela de assistente; clique em New e crie um novo projeto.

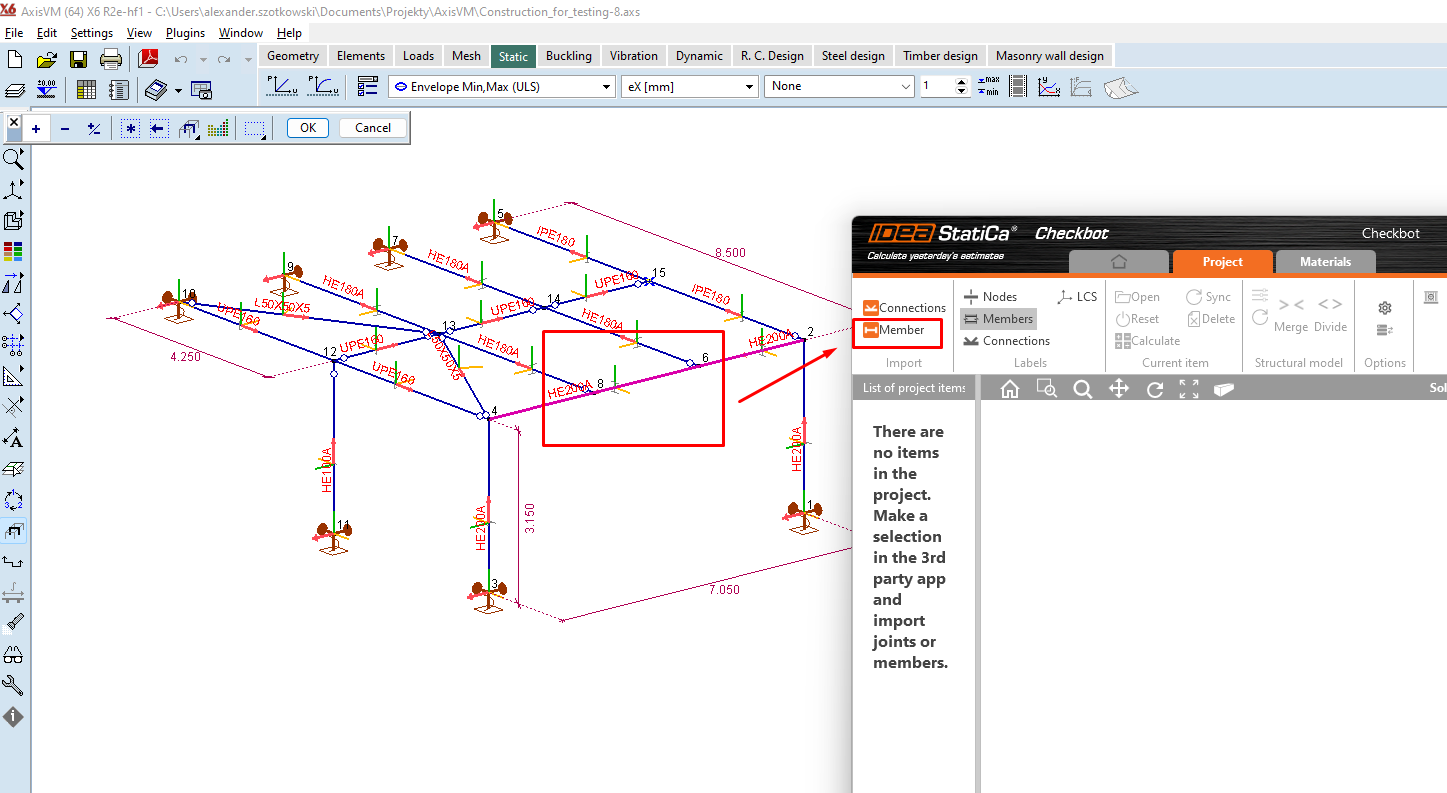

No AxisVM, selecione o elemento que pretende transferir para o IDEA StatiCa Connection e clique em Member.

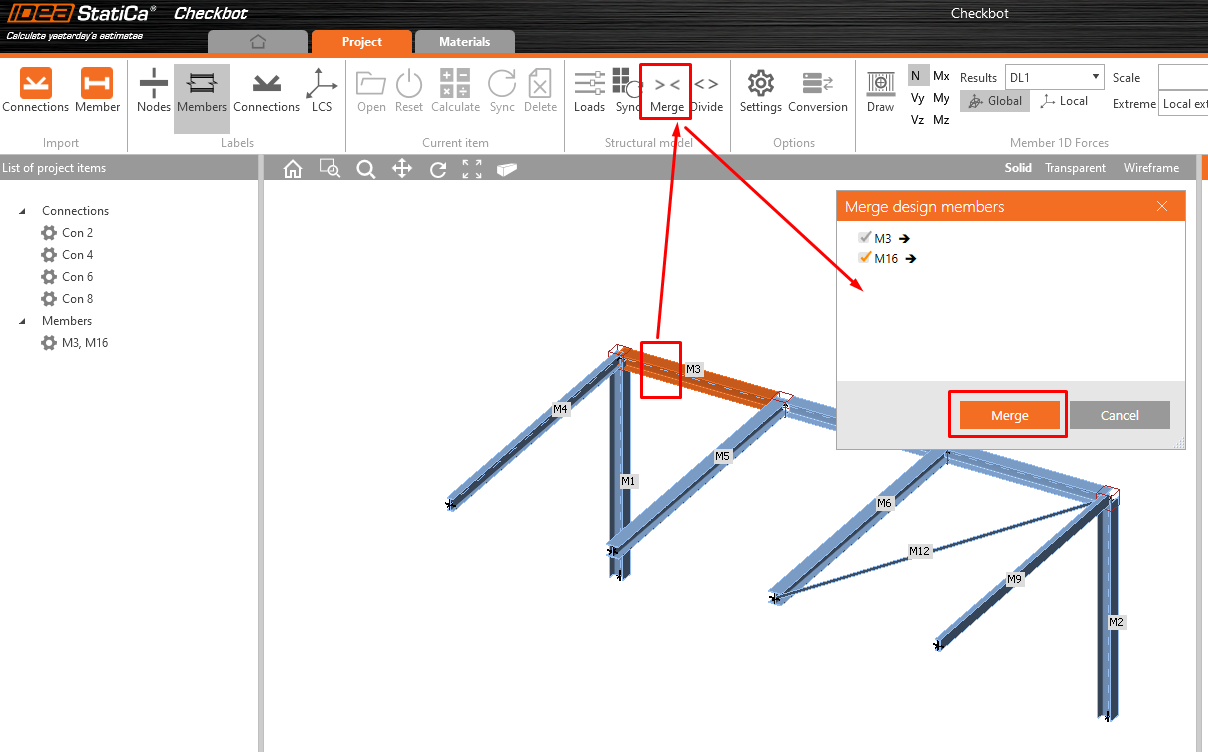

Como o elemento completo é constituído por duas vigas separadas, una as vigas M3 e M16.

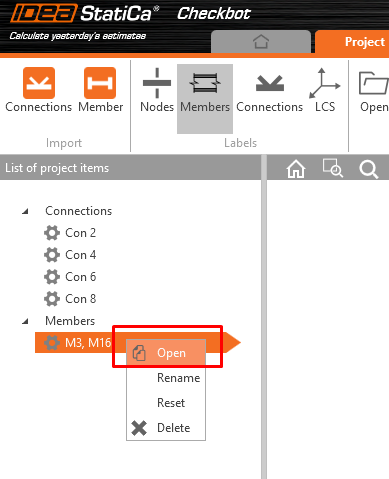

Agora pode clicar em Open; abre-se uma nova janela com o módulo Member.

3 Dimensionamento

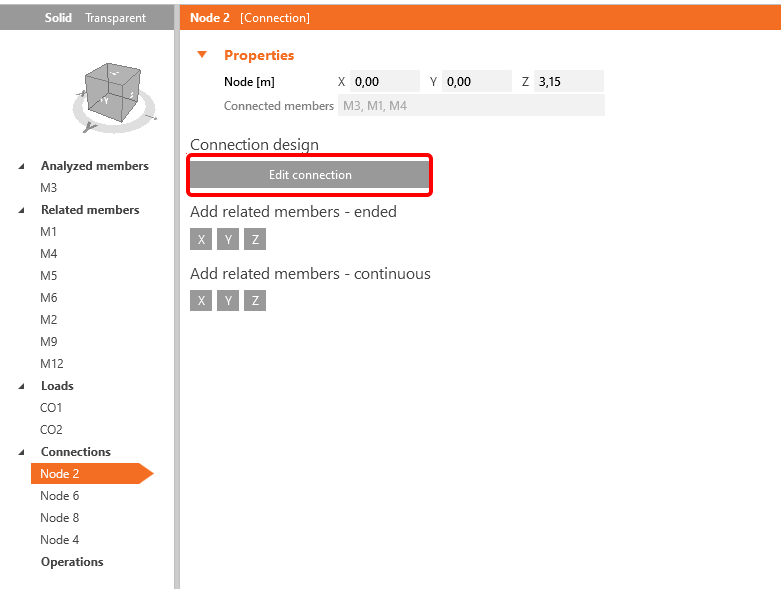

Para obter a análise do elemento, é necessário primeiro dimensionar todas as juntas ao longo do elemento. Pode começar pelo Nó 2 clicando em Edit connection.

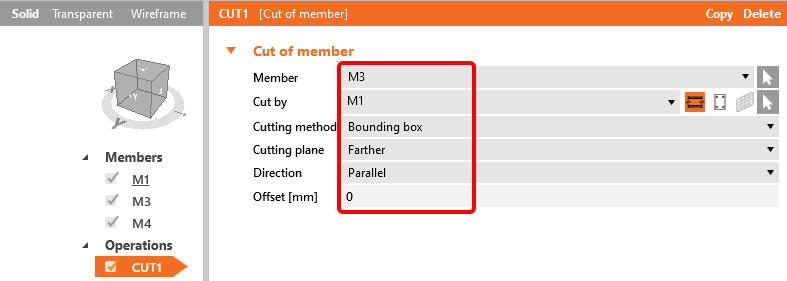

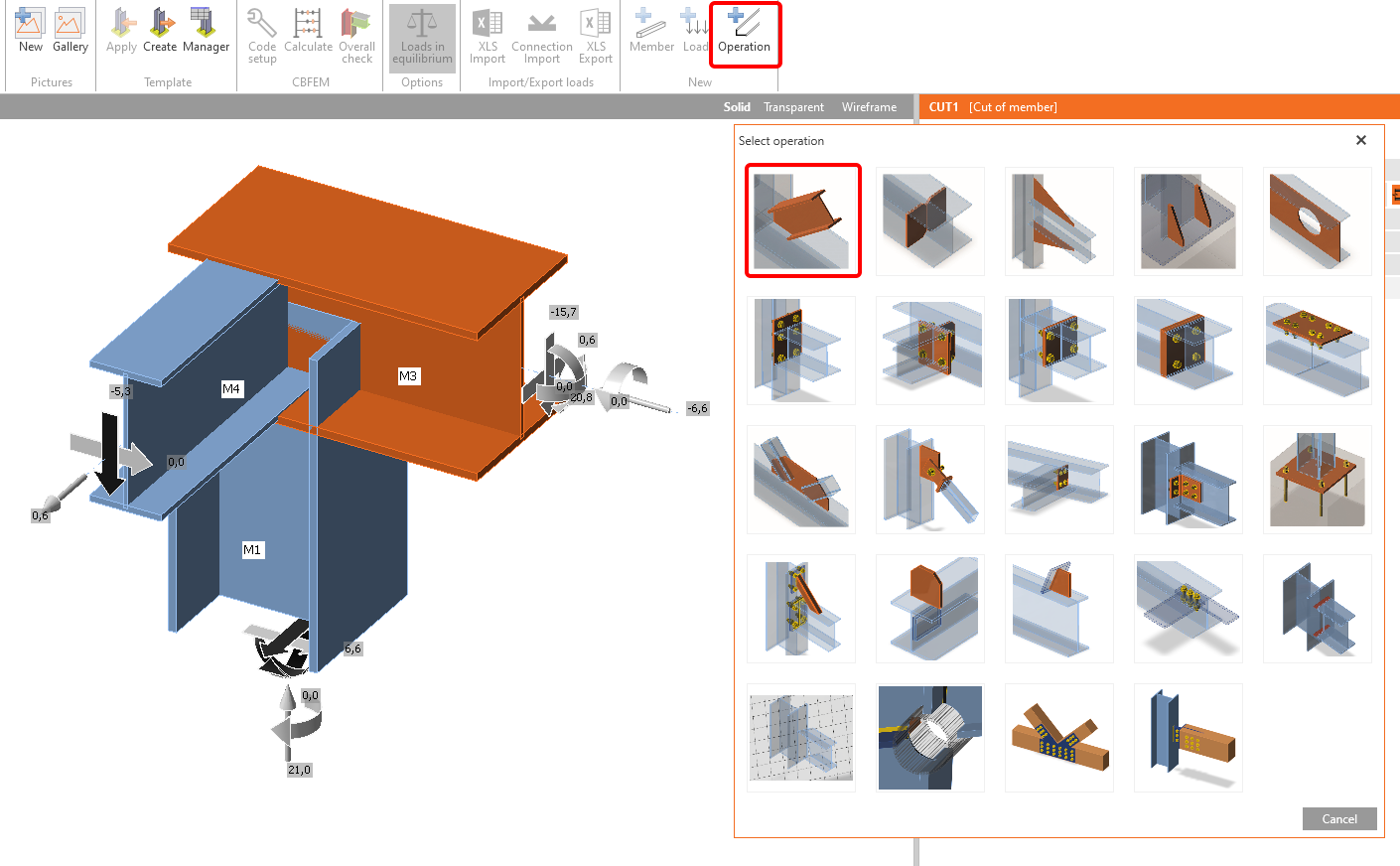

Abre-se a janela com a junta e pode adicionar a primeira Operação Cut.

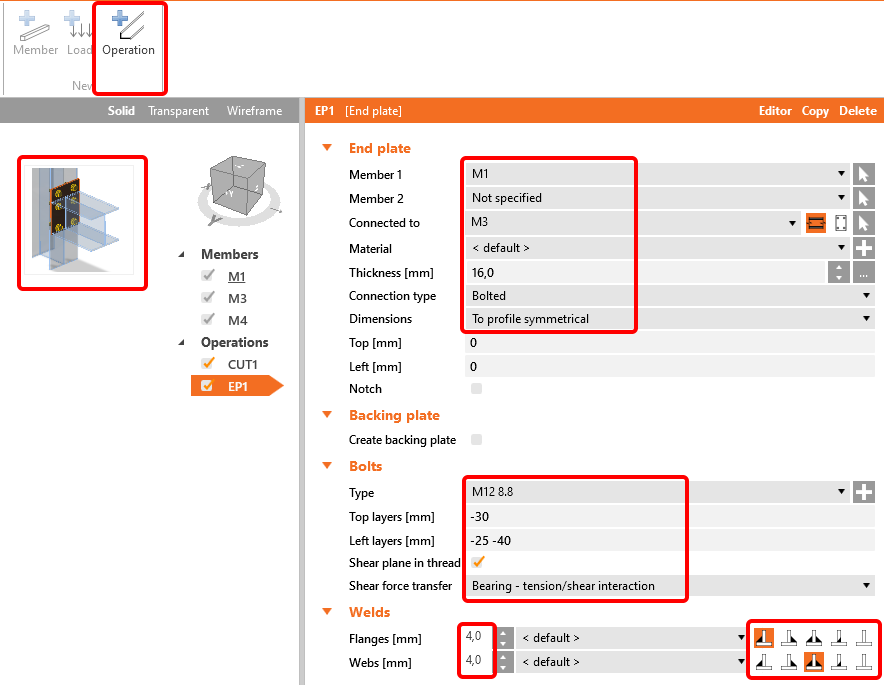

A operação seguinte é a End plate. Preencha os dados de acordo com a imagem seguinte.

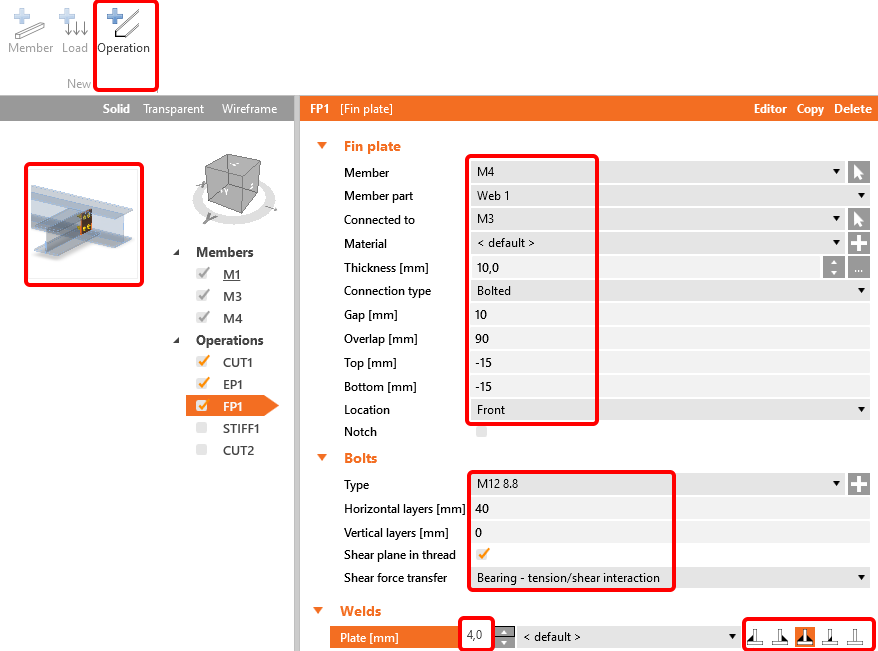

O elemento M4 pode ser ligado utilizando a operação Fin plate.

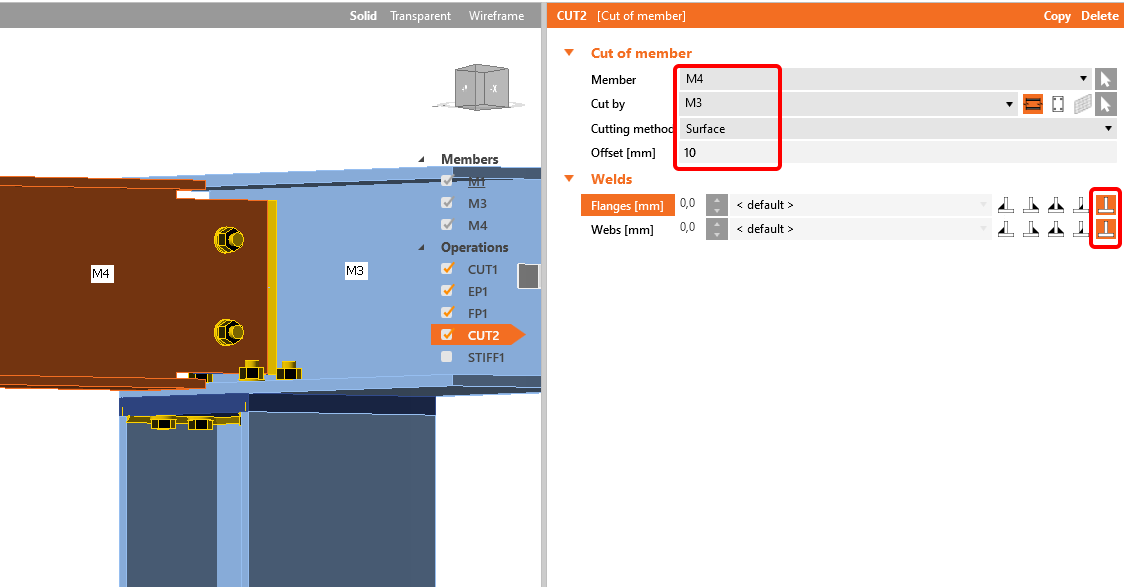

Para obter a forma correta da viga M4, utilize a operação Cut — ver imagem.

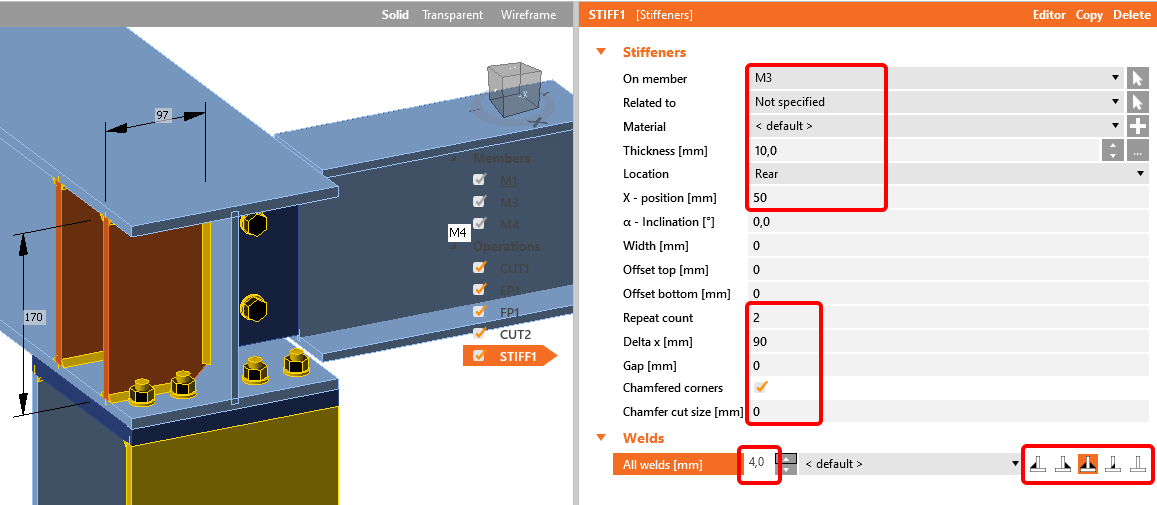

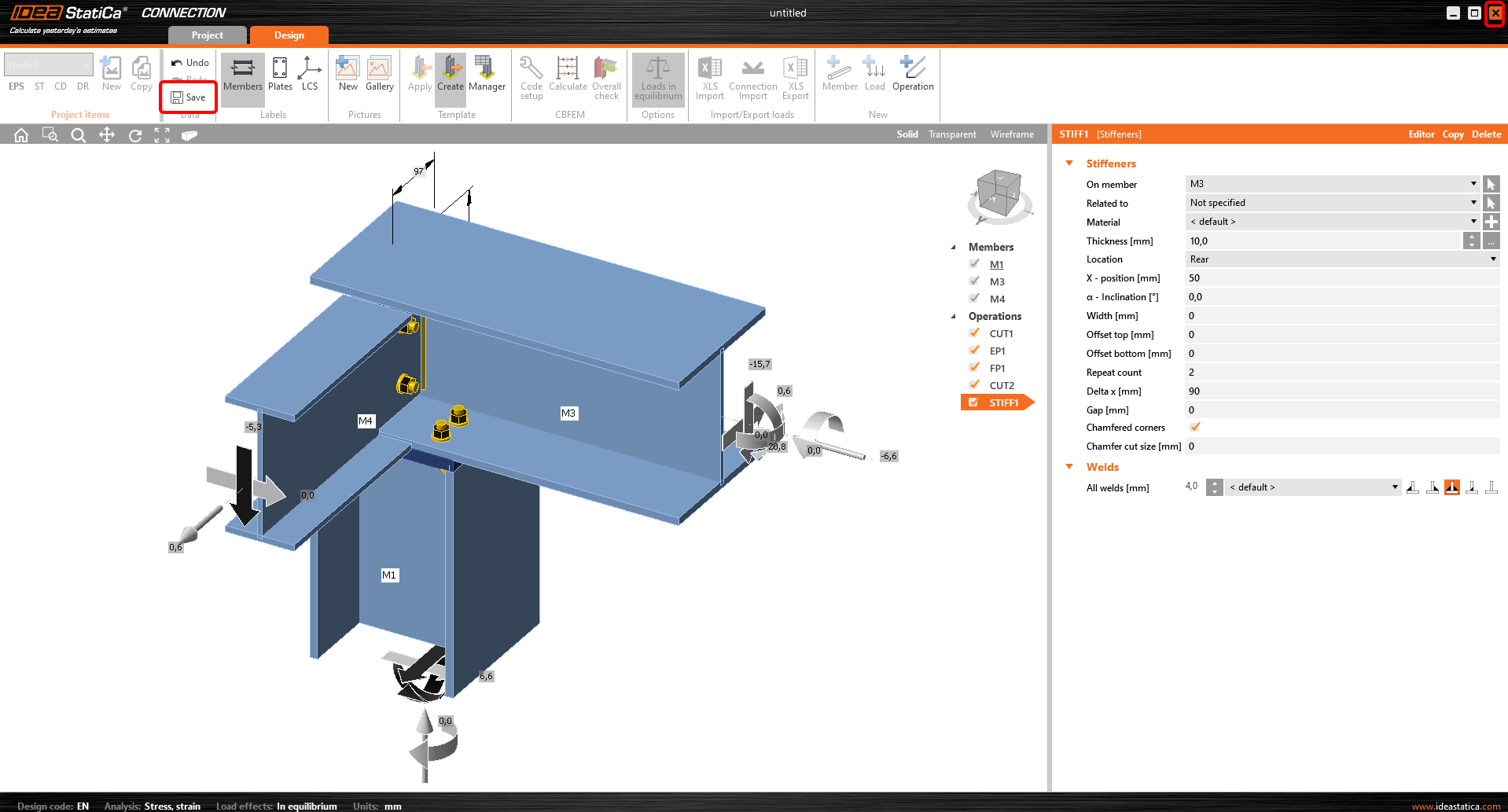

A última operação nesta junta consiste em adicionar a operação Stiffeners.

Agora clique em Save e feche a janela.

O mesmo deve ser feito com o Nó 6. Clique em Edit connection.

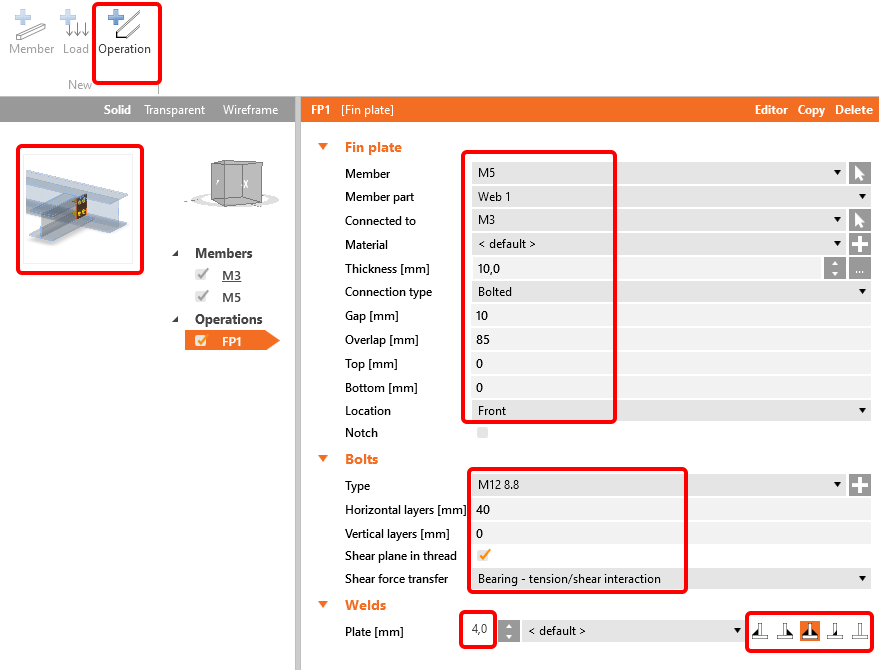

Aplique a operação Fin plate com as seguintes definições:

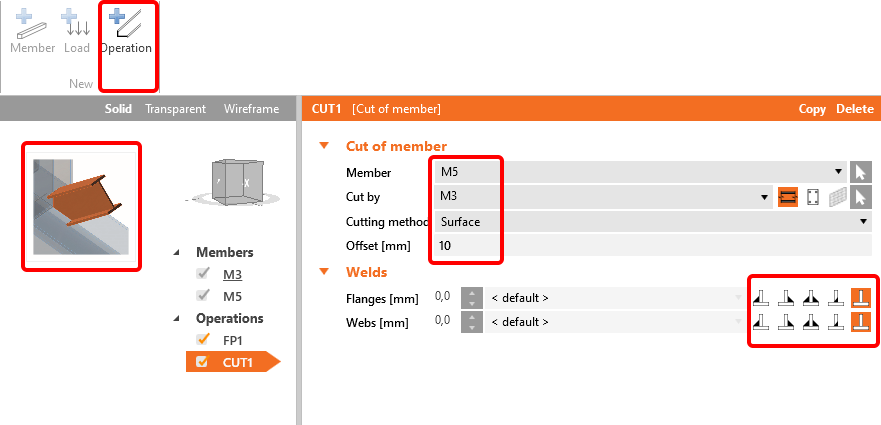

A operação seguinte será o Cut do elemento M5.

Agora clique em Save e feche a janela.

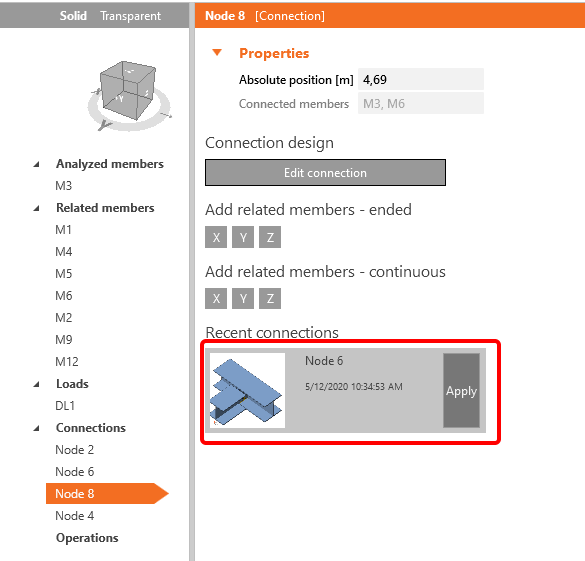

Para o nó 8, pode utilizar o mesmo dimensionamento do nó 6. Basta clicar em Apply.

Aqui está o dimensionamento do último nó 4.

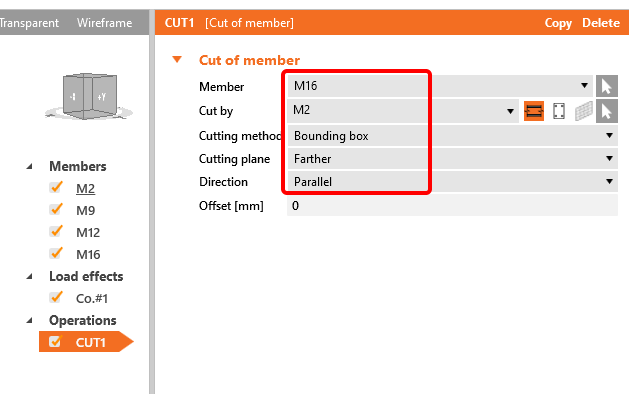

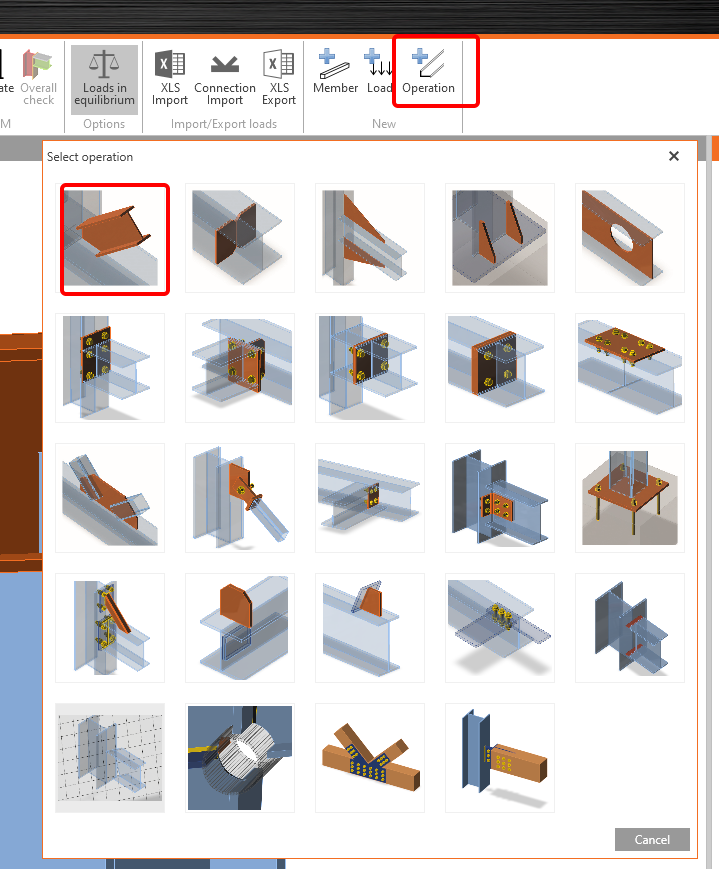

Na faixa superior,  clique em +Operation na faixa superior e adicione uma nova operação Cut.

Por favor, modifique a tabela de acordo com a imagem seguinte.

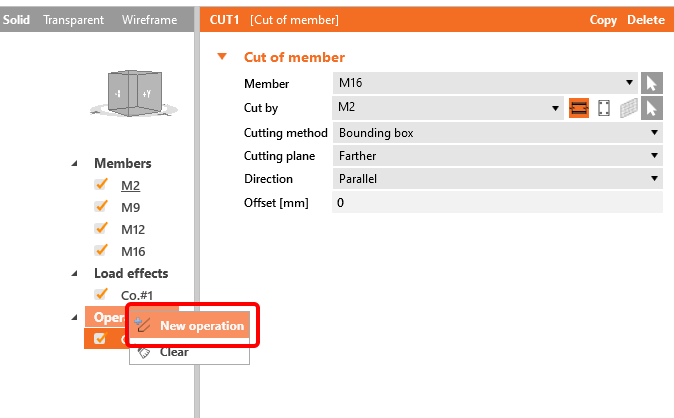

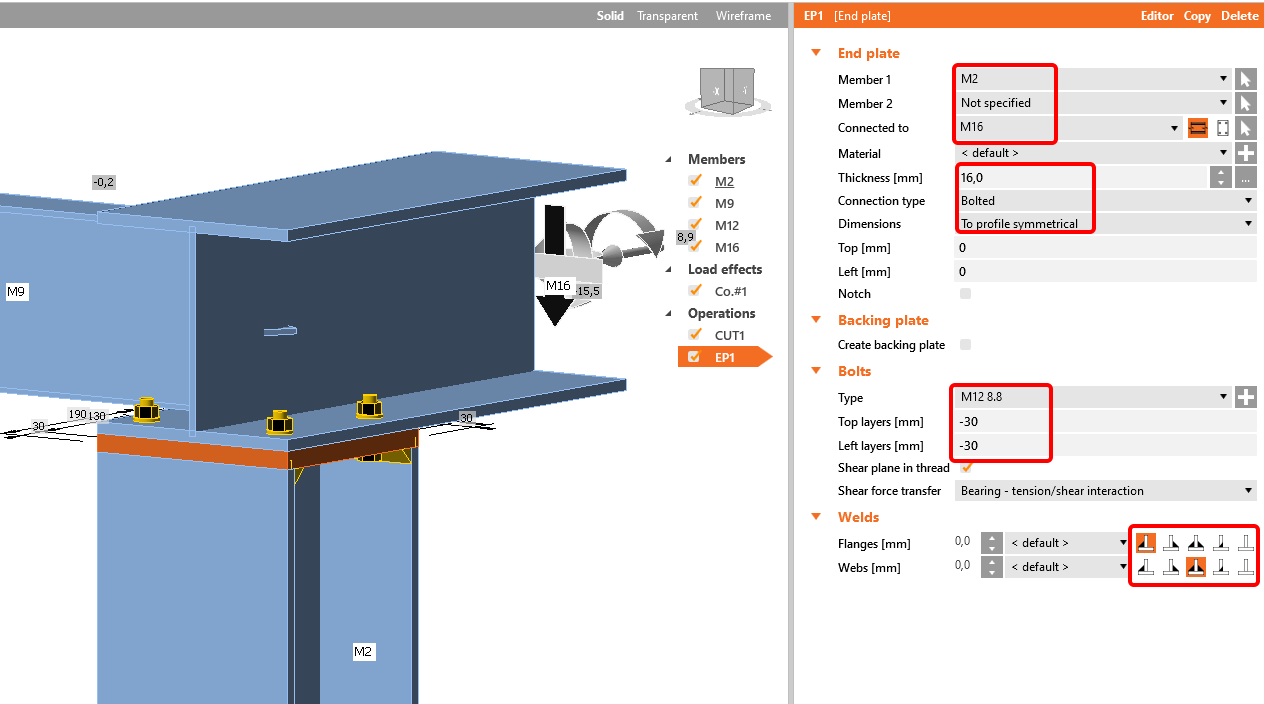

Pode agora adicionar outra operação clicando com o botão direito em Operation para adicionar uma nova operação End Plate.  Altere as dimensões e as soldaduras de acordo com a imagem seguinte.

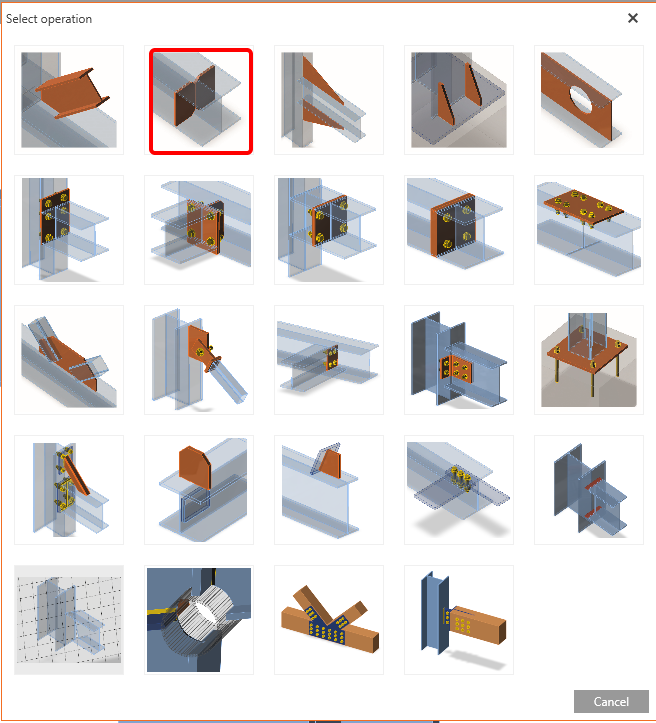

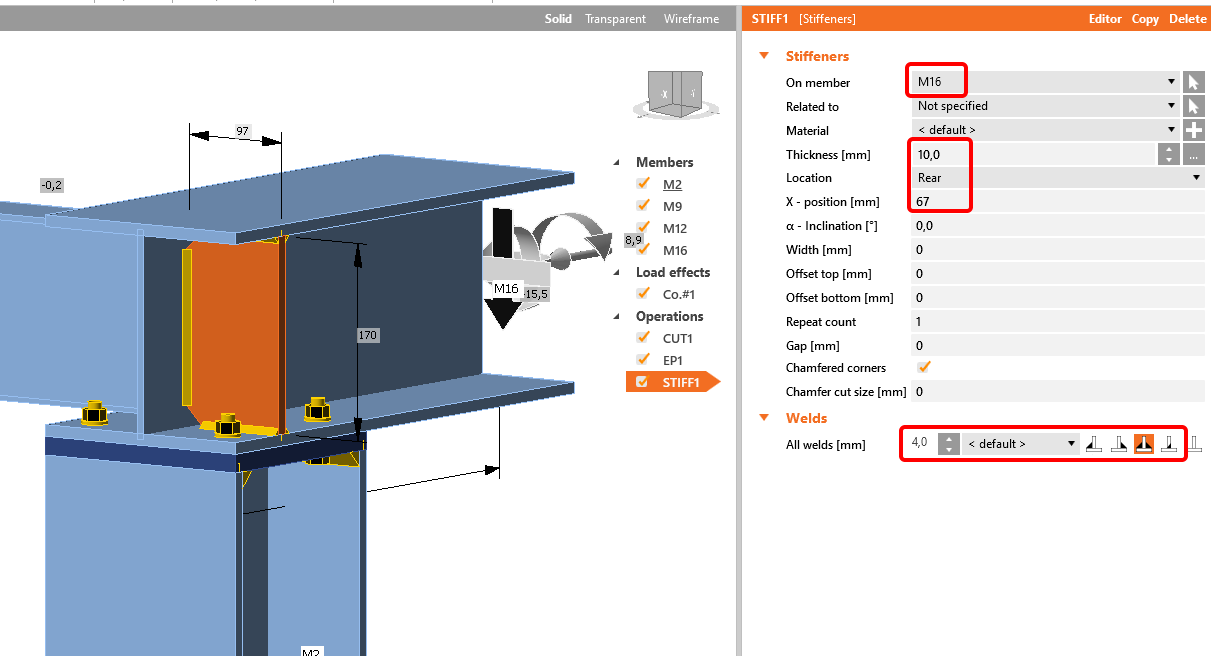

A operação seguinte será o Stiffener.  Pode alterar as dimensões de acordo com a imagem seguinte.

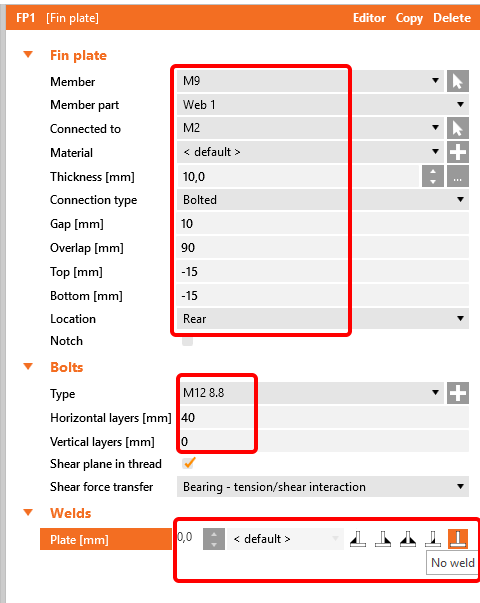

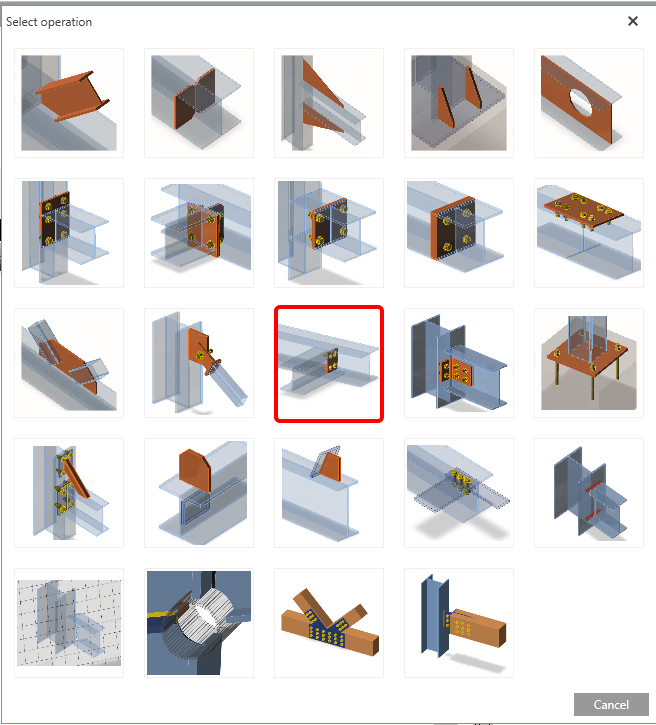

Agora tem de ligar o elemento M9 através da operação Fin plate.

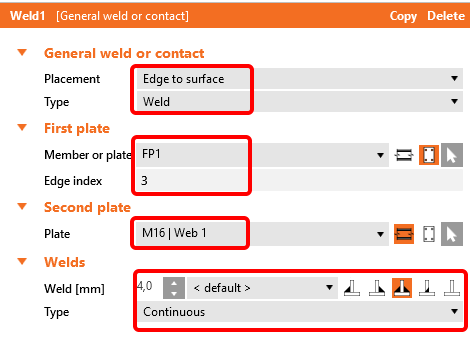

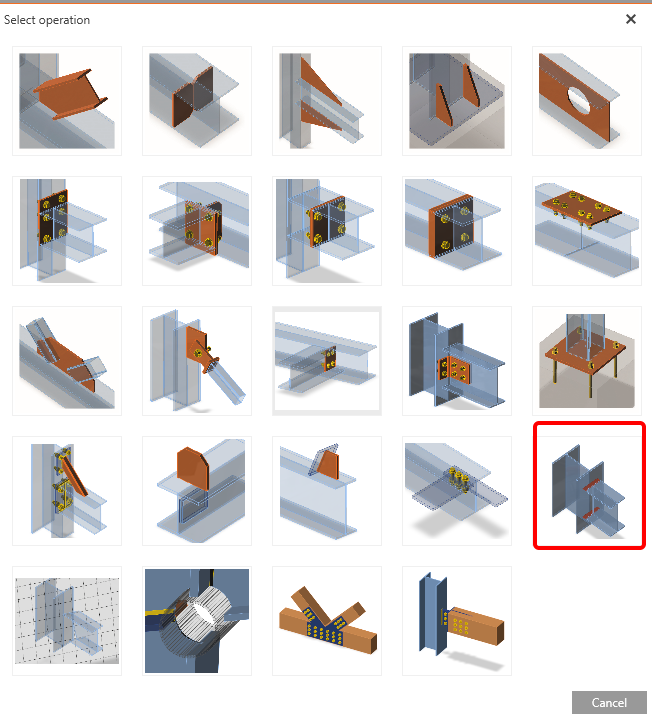

Esta chapa tem de ser soldada à alma do elemento M16. Por isso, escolha a operação Weld e defina os valores de acordo com a imagem seguinte.

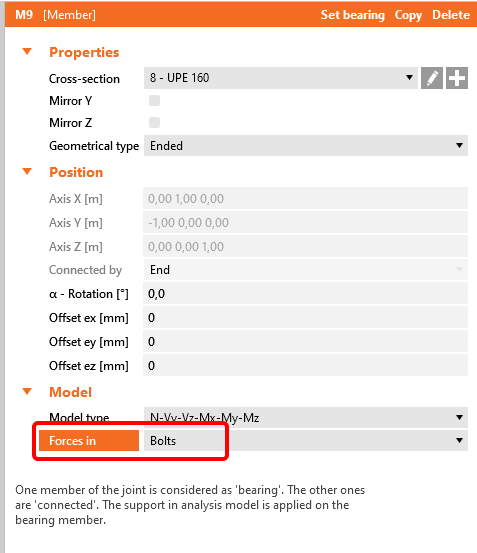

Para ter uma posição correta das cargas, selecione o elemento M9 e altere no Model a posição das Forças para Bolts. Saiba mais sobre a posição correta das cargas.

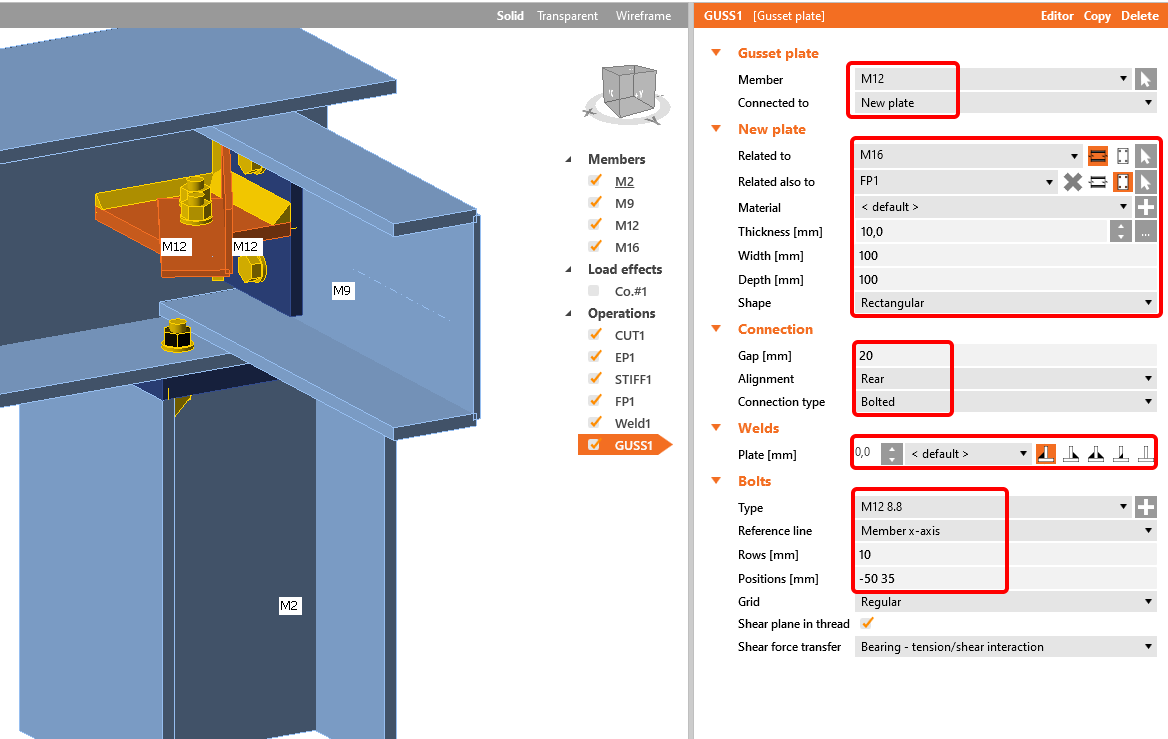

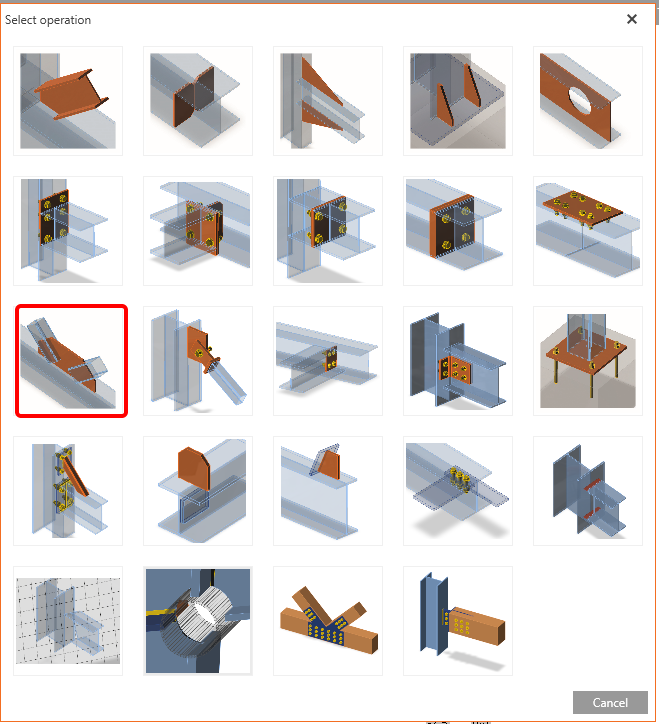

A última Operação a aplicar é a operação Gusset plate para ligar a diagonal.

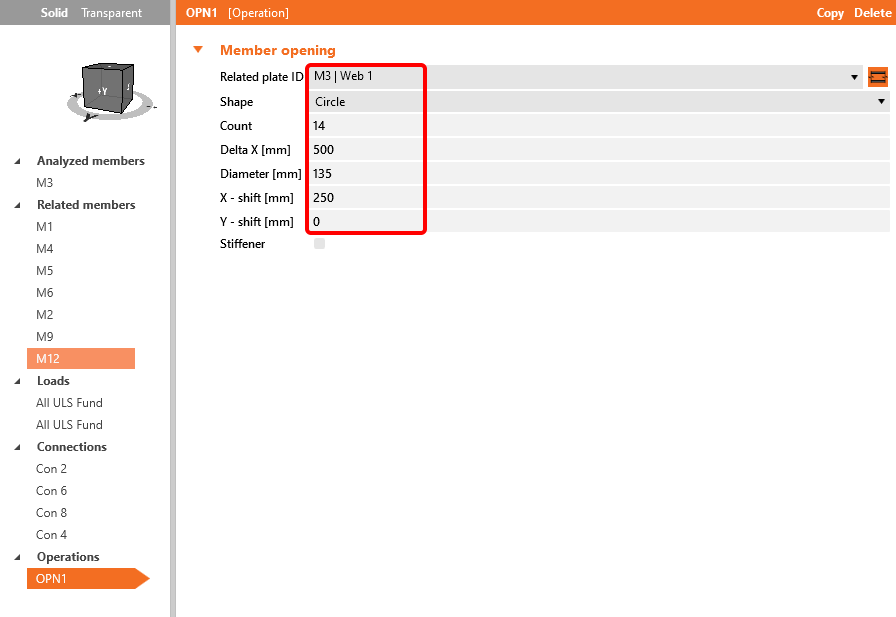

A última operação no Member que irá aplicar são as aberturas ao longo do elemento M3

4 Análise

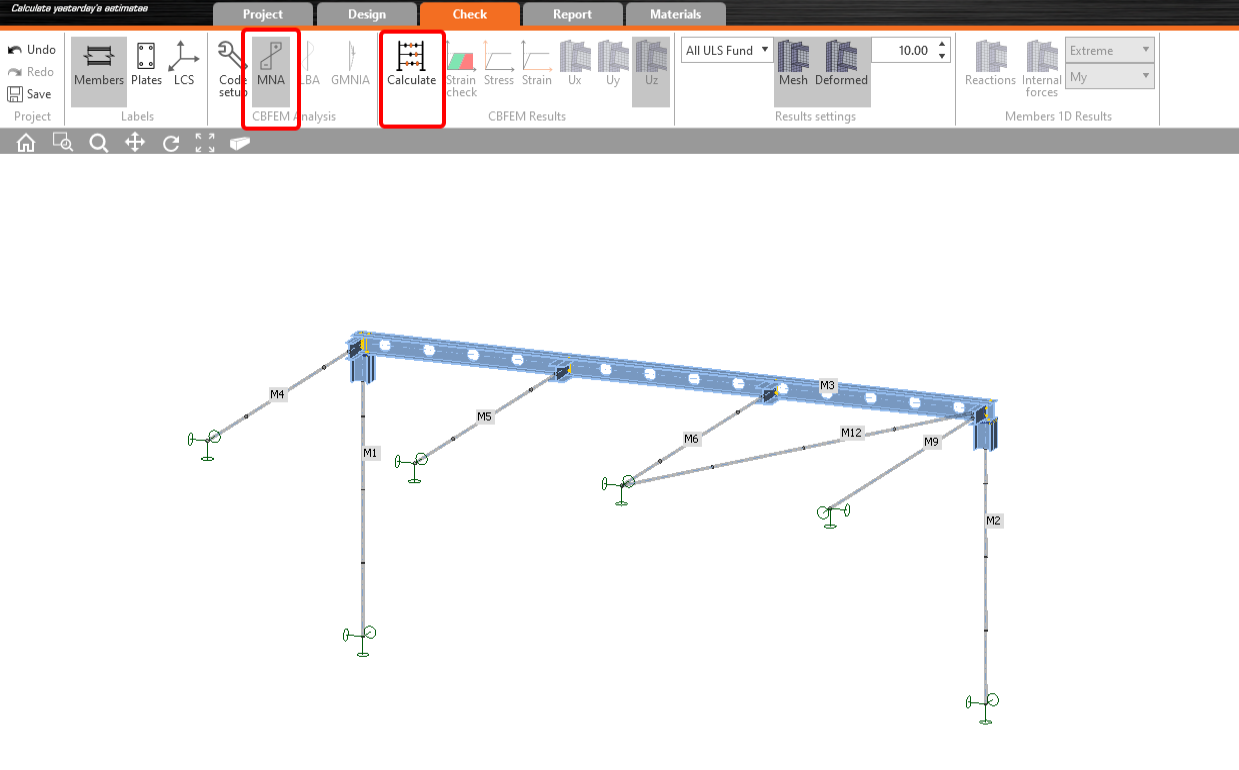

Após concluir o dimensionamento de todas as juntas, inicie a análise linear clicando em MNA e Calculate no separador Check.

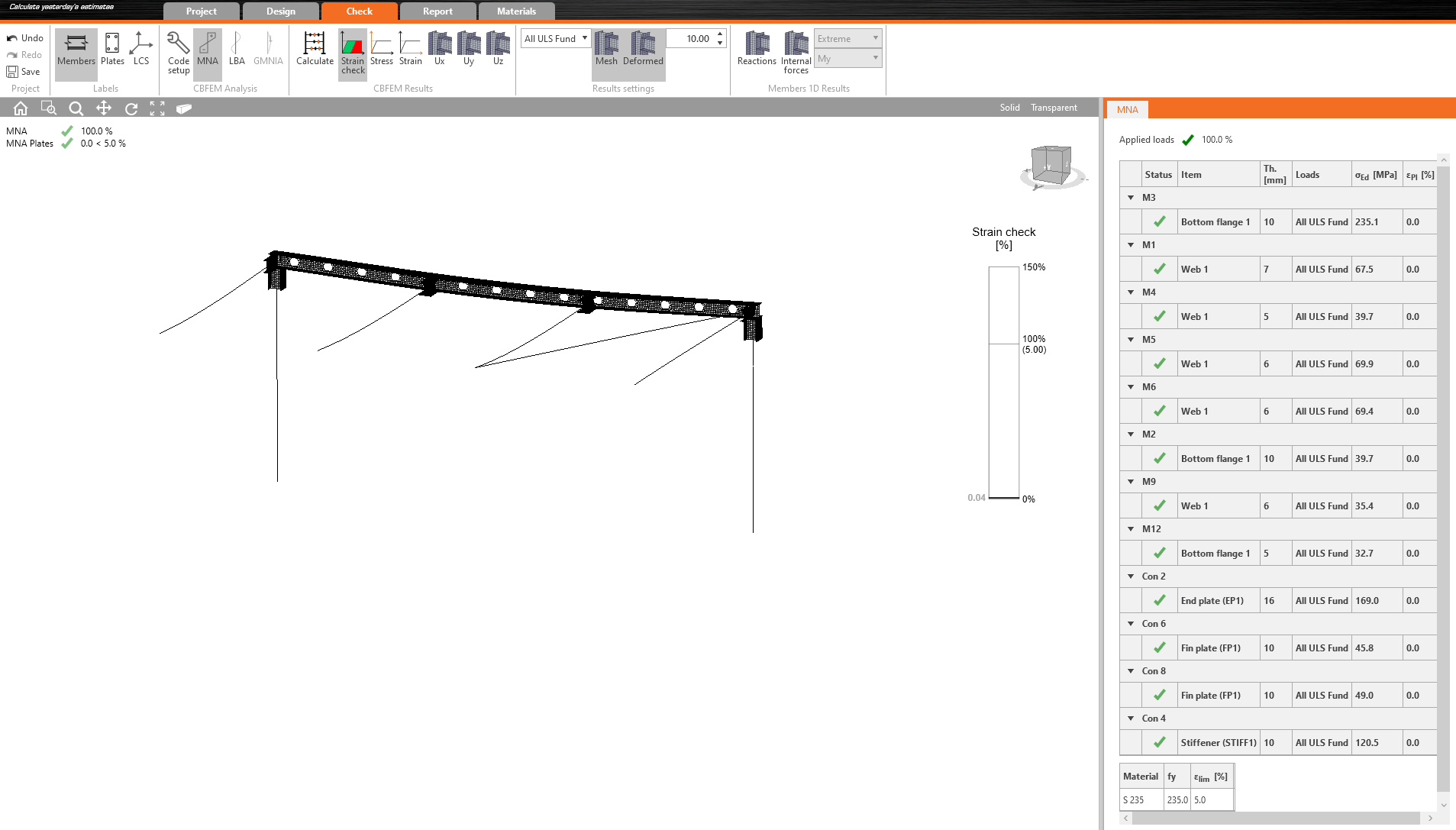

Os resultados apresentam-se como na imagem:

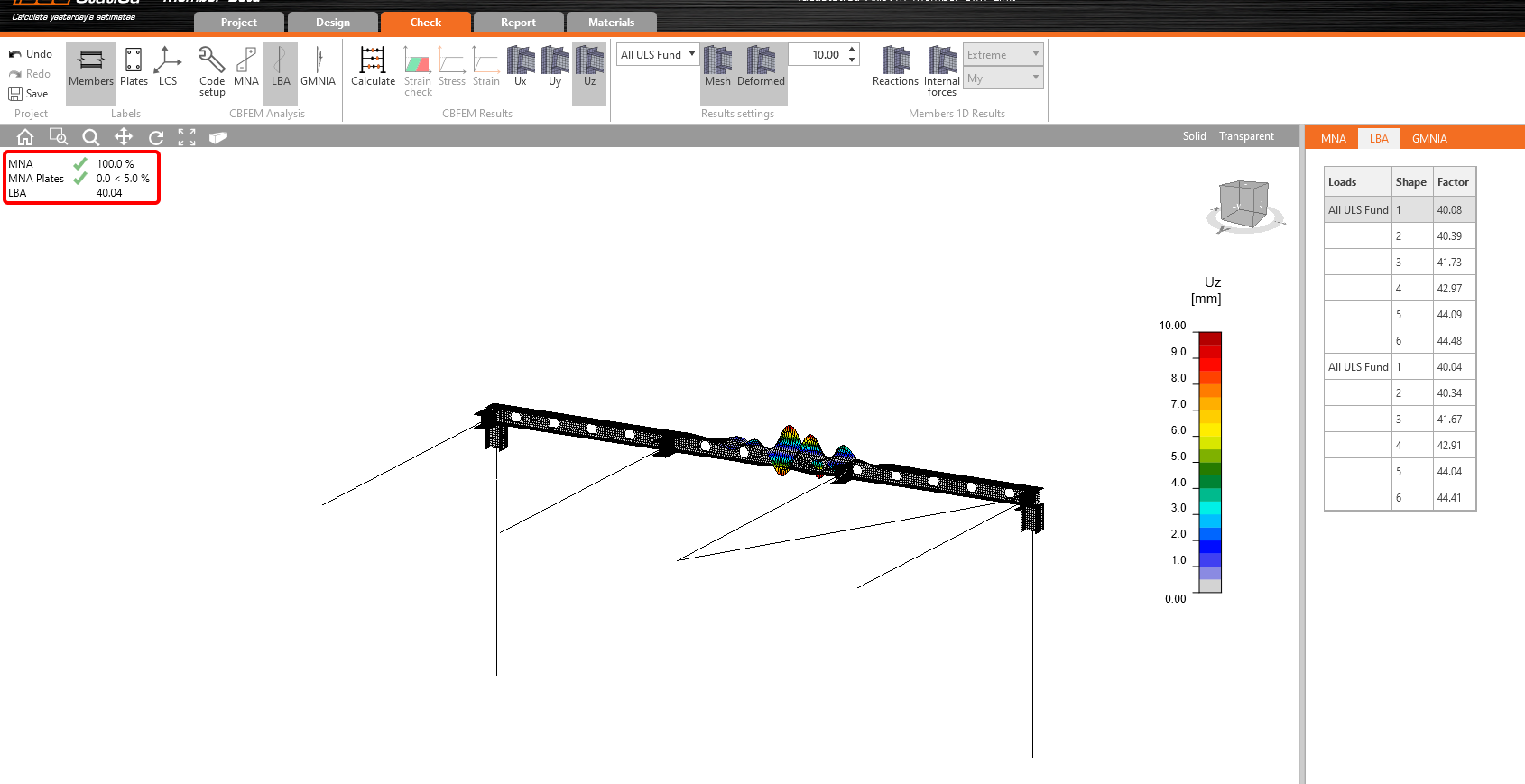

 A análise seguinte é a Análise Linear de Encurvadura; basta clicar em LBA e Calculate.

Como pode verificar, o resultado desta análise é superior a 15, pelo que não é necessário prosseguir com a análise geometricamente e materialmente não linear. Para saber mais, consulte o artigo sobre imperfeições ou o Enquadramento teórico.

5 Relatório

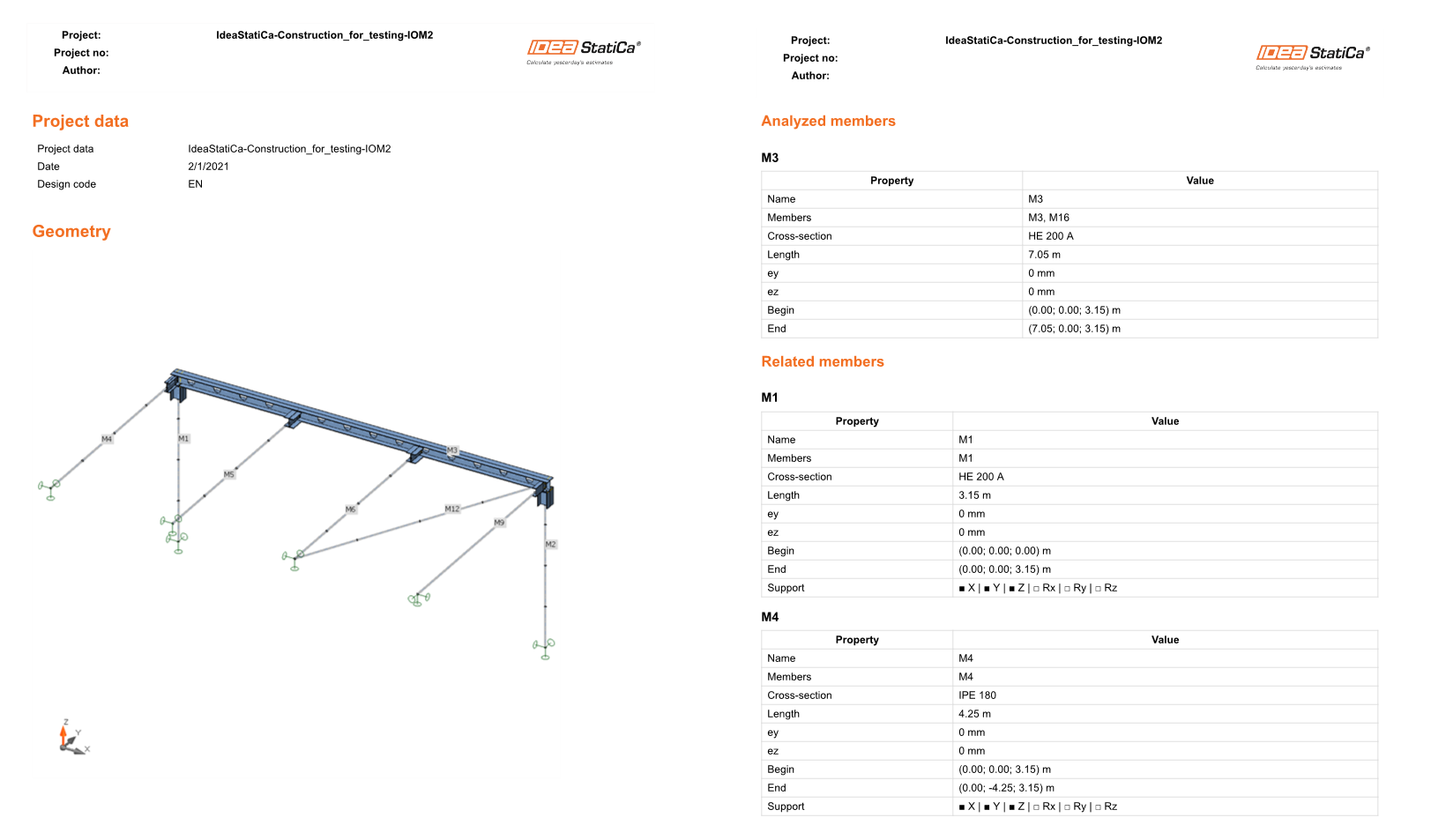

Por fim, aceda ao separador Report. O IDEA StatiCa oferece um relatório totalmente personalizável para imprimir ou guardar num formato editável.
