Verbindingsanalyse 0% of bereikt geen 100%
Analyse kan ook stoppen vanwege een singulariteit. Lees meer over singulariteiten in Wat is de singulariteitswaarschuwing.
Stoppen bij limietrek
In de Code setup is er een optie om de functie Stop at limit strain te activeren. Als deze is ingeschakeld, stopt de analyse wanneer de capaciteit van een onderdeel van de verbinding (bijv. een plaat, een las, enz.) wordt bereikt. Als de verbinding overbelast is, stopt de analyse voordat de ingevoerde belastingseffecten volledig zijn toegepast en wordt het werkelijke percentage gebruikte belasting weergegeven.
Te complexe verbinding
Wanneer het verbindingsmodel erg complex is, is de standaardcapaciteit van de eindige-elementenanalyse mogelijk niet voldoende, waardoor de analyse 0% wordt. In zo'n geval kan de rekencapaciteit worden aangepast zodat de analyse kan worden voltooid.
Verhoog in de Code setup de waarden van het Number of analysis iterations van de standaardwaarde 25 naar hoger (bijv. 50) en het Divergent iterations count van de standaardwaarde 3 naar hoger (bijv. 5). Dit vergroot de rekencapaciteit, maar zorgt er ook voor dat de berekening langer duurt.
Geometrische niet-lineariteit (GMNA)
GMNA betekent geavanceerde geometrische niet-lineaire analyse, die nauwkeuriger resultaten geeft voor modellen met voornamelijk holle doorsneden. De GMNA-solver wordt alleen gebruikt als het dragende element een holle doorsnede heeft. GMNA-analyse kan in- of uitgeschakeld worden in de Code setup.
Opmerking: Als het dragende element geen holle doorsnede heeft, wordt de GMNA-solver uitgeschakeld voor de analyse van het hele verbindingsmodel, ongeacht de instellingen in de code setup (GMNA aan of uit).
Wanneer de verbinding overbelast wordt, kunnen de holle secties hun stabiliteit verliezen, wat resulteert in een onderbreking van de analyse bij het huidige percentage toegepaste belastingen.
Door de GMNA in de code setup uit te schakelen, eindigt de analyse met 100%, waardoor het falen van de holle doorsnede en andere delen van de verbindingen zichtbaar wordt.
Instabiel analysemodel (wrijving)
Het CBFEM model in IDEA StatiCa kan de wrijving tussen platen niet direct berekenen en coderen bij het modelleren van een verbinding gebaseerd op wrijving en voorgespannen bouten, zoals een klemverbinding.
In een dergelijke verbinding, waar alleen trek- en drukkrachten worden uitgeoefend en overgedragen via contact (alleen druk), wordt een kleine wrikkende dwarskracht gegenereerd. Aangezien er geen rekening wordt gehouden met wrijving en de dwarskracht dus niet wordt overgedragen, is het model instabiel.
In dit geval is het nodig om een "nuttige" las toe te voegen om de kleine dwarskracht op te vangen. Hiervoor kan een Gedeeltelijke las met Offset worden gebruikt. De analyse kan dan worden voltooid, terwijl de invloed van de nuttige las op het gedrag van het model verwaarloosbaar is.
Snijden van holle profielen
Wanneer de bewerking Snijden en de bijbehorende snijmethode Verstek snijden wordt gebruikt voor het snijden en lassen van elementen met ronde holle doorsneden, wordt de analyse soms niet uitgevoerd, wat resulteert in een analyse van 0%.

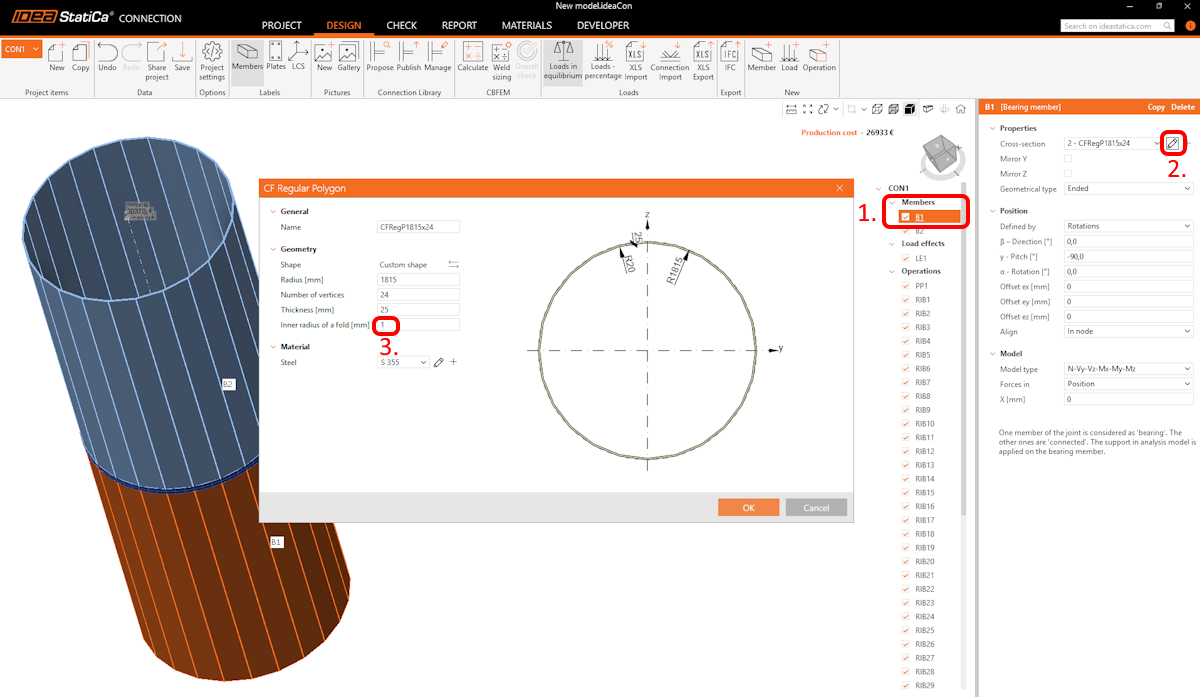

Dit komt door de uitlijning van 1D-elementen van de verbonden staven. Als de hoeken of afmetingen verschillen, kan de bewerking mogelijk niet de stuiklas maken die nodig is voor de analyse.

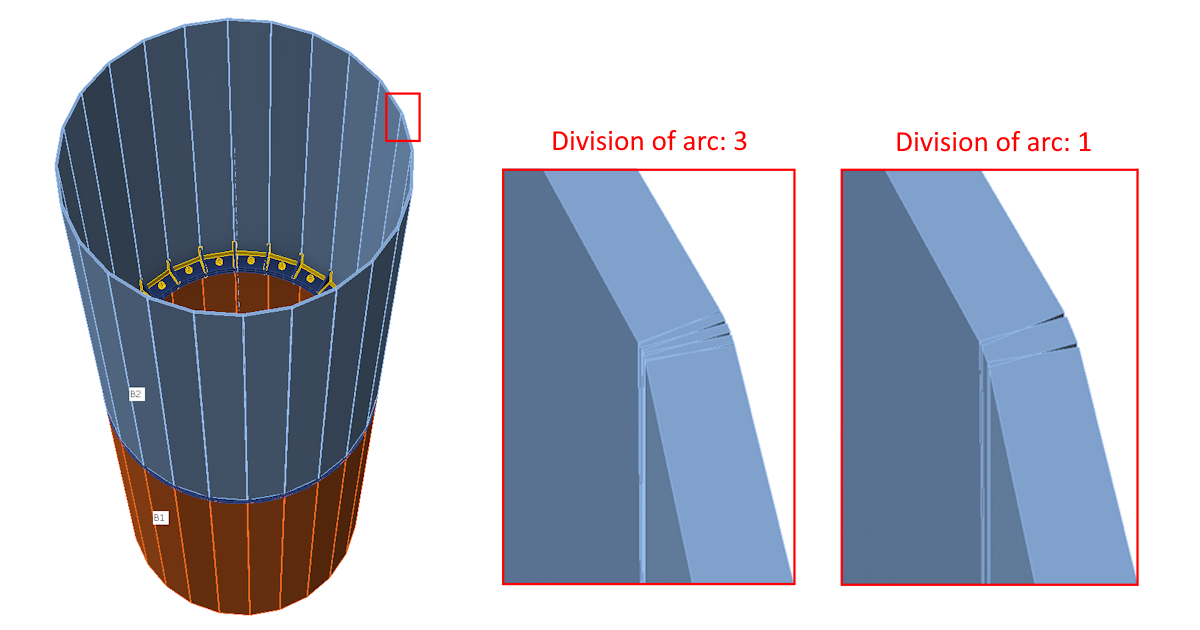

Verander in dat geval de waarde van α - Rotatie voor een van de verbonden staven zodat de elementen uitgelijnd zijn en de stuiklas wordt gecreëerd. De stuiklas wordt voorgesteld door een gele lijn die zichtbaar is als het 3D-scherm wordt omgeschakeld naar de transparante modus.
Materiaaleigenschappen zijn 0 (nul)
Als een materiaaleigenschap is gevuld met 0 (nul) of een andere niet-acceptabele waarde en dit materiaal wordt gebruikt in het project, kan het eindige-elementenmodel niet worden berekend en stopt de analyse bij 0%. Dit kan een eigenschap zijn van een doorsnede, staalmateriaal, boutkwaliteit, enz.
Materiaalparameters kunnen worden bewerkt op het tabblad Materialen , of mogelijk worden geïmporteerd met een 0-waarde via een BIM-koppeling of CSV-bestand(MPRL-database).
De vervorming is groter dan 1 m
Een waarschuwingssysteem voor buitensporige vervormingen verbetert de beoordeling van de modelstabiliteit. De algemene resultaten tonen een waarschuwing wanneer grote verplaatsingen van meer dan 1 m worden gedetecteerd, zelfs als alle codecontroles formeel geslaagd zijn. Dit waarschuwt onmiddellijk voor een mogelijke instabiliteit of onrealistisch constructief gedrag zonder dat de vervormingsresultaten handmatig moeten worden bekeken in het tabblad Controleren .
Vrijgegeven in IDEA StatiCa versie 25.1.
