Kapcsolat elemzés 0% vagy nem éri el a 100%-ot
Az analízis szingularitás miatt is leállhat. Olvasson többet a szingularitásokról a Mi a szingularitás figyelmeztetés cikkben.
Leállás határalakváltozásnál
A Kódbeállításokban lehetőség van a Leállás határalakváltozásnál funkció aktiválására. Ha ez be van kapcsolva, az analízis leáll, amikor a kapcsolat bármely részének (pl. lemez, hegesztés stb.) kapacitása eléri a határt. Ha a kapcsolat túlterhelt, az analízis leáll, mielőtt a bevitt teherhatások teljes mértékben alkalmazásra kerülnének, és a ténylegesen felhasznált terhelések százalékos aránya megjelenik.
Túl összetett csomópont
Ha a csomóponti modell nagyon összetett, a végeselem-analízis alapértelmezett kapacitása nem biztos, hogy elegendő, ami 0%-os analízist eredményez. Ilyen esetben a számítási kapacitás módosítható, hogy az analízis elvégezhető legyen.
A Kódbeállításokban növelje az Analízis iterációk száma értékét az alapértelmezett 25-ről magasabbra (pl. 50-re), és a Divergens iterációk száma értékét az alapértelmezett 3-ról magasabbra (pl. 5-re). Ez növeli a számítási kapacitást, de a számítás hosszabb ideig tart.
Geometriai nemlinearitás (GMNA)
A GMNA fejlett geometriailag nemlineáris analízist jelent, amely pontosabb eredményeket ad főként üreges szelvényű szerkezeti elemeket tartalmazó modellekhez. A GMNA megoldó csak akkor kerül alkalmazásra, ha a tartó szerkezeti elem üreges szelvényű. A GMNA analízis a Kódbeállításokban kapcsolható be/ki.
Megjegyzés: Ha a tartó szerkezeti elem nem üreges szelvényű, a GMNA megoldó le van tiltva a teljes kapcsolati modell analíziséhez, függetlenül a kódbeállítások értékeitől (GMNA be vagy ki).
Ha a kapcsolat túlterhelt, az üreges szelvények elveszíthetik stabilitásukat, ami az analízis megszakadását eredményezi az aktuálisan alkalmazott terhelések százalékánál.
A GMNA letiltásával a Kódbeállításokban az analízis 100%-kal fejeződik be, feltárva az üreges szelvény és a kapcsolat egyéb részeinek tönkremenetelét.
Instabil analízismodell (súrlódás)
Az IDEA StatiCa CBFEM modellje nem tudja közvetlenül kiszámítani és szabványellenőrzéssel ellenőrizni a lemezek közötti súrlódást, amikor súrlódáson és előfeszített csavarokon alapuló kapcsolatot modelleznek, például szorítókapocs-kapcsolatot.
Egy ilyen kapcsolatban, ahol csak húzó-/nyomóerő kerül alkalmazásra és kontaktuson keresztül (csak nyomás) adódik át, kis feszítő nyíróerő keletkezik. Mivel a súrlódás nem kerül figyelembevételre, és így a nyíróerő nem adódik át, a modell instabillá válik.
Ebben az esetben szükséges egy „segéd" hegesztés hozzáadása a kis nyíróerő kezelése érdekében. Erre egy Részleges hegesztés Eltolással használható. Az analízis ezután elvégezhető, miközben a segédhegesztés hatása a modell viselkedésére elhanyagolható.
Üreges szelvények vágása
Amikor a vágás művelet és annak Szögvágás vágási módszere kerül alkalmazásra körkörös üreges szelvényű szerkezeti elemek vágásához és hegesztéséhez, az analízis néha nem fejeződik be, 0%-os eredményt adva.
Ennek oka a csatlakoztatott szerkezeti elemek 1D elemeinek igazítása. Különböző szögek vagy méretek esetén a művelet nem biztos, hogy létre tudja hozni az analízishez szükséges tompahegesztést.
Ilyen esetben módosítsa az α - Forgatás értékét az egyik csatlakoztatott szerkezeti elemnél, hogy az elemek igazodjanak és a tompahegesztés létrejöjjön. A tompahegesztést egy sárga vonal jelöli, amely akkor látható, amikor a 3D nézet átlátszó módra vált.
Az anyagtulajdonságok értéke 0 (nulla)
Ha egy anyagtulajdonság értéke 0 (nulla) vagy más nem elfogadható érték, és ez az anyag szerepel a projektben, a végeselem-modell nem számítható ki, és az analízis 0%-nál leáll. Ez lehet egy keresztmetszet, acélanyag, csavarminőség stb. tulajdonsága.
Az anyagparaméterek szerkeszthetők az Anyagok fülön, vagy esetleg 0 értékkel importálhatók BIM-kapcsolaton vagy CSV-fájlon keresztül (MPRL adatbázis).
Körkörös üreges szelvény ívének felosztása
Körkörös üreges szelvényű szerkezeti elemek poligonként való modellezésekor egyes esetekben a számítás 0%-os analízist eredményezhet a poligonális üreges szelvény ívszegmenseiben lévő véges héjelemek oldalarányából adódóan.

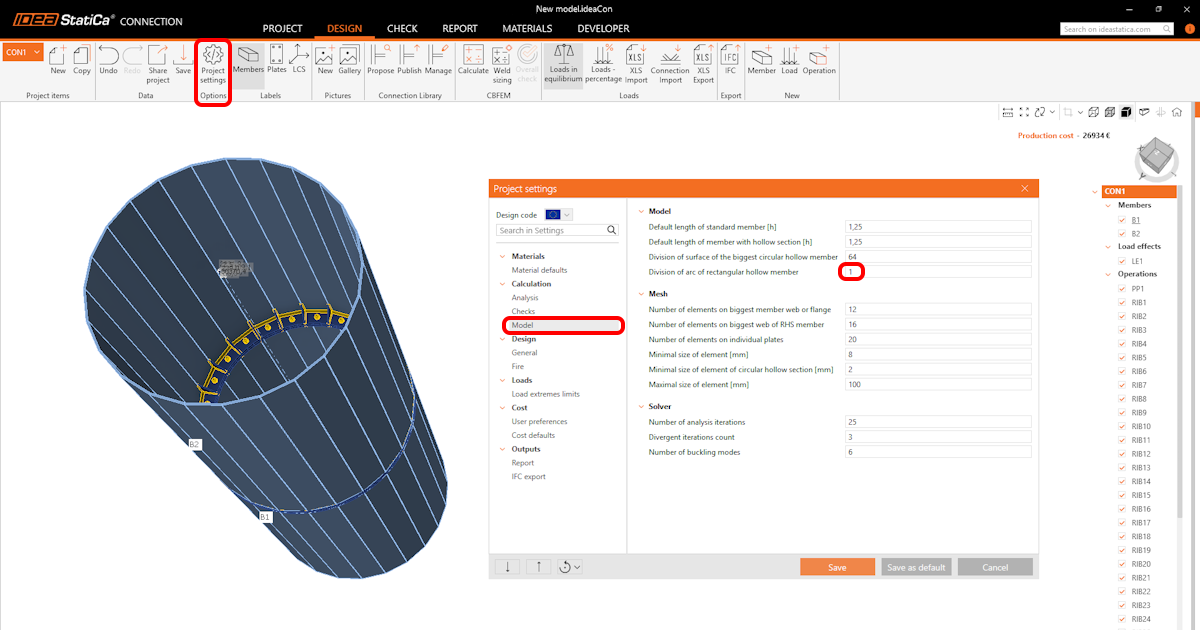

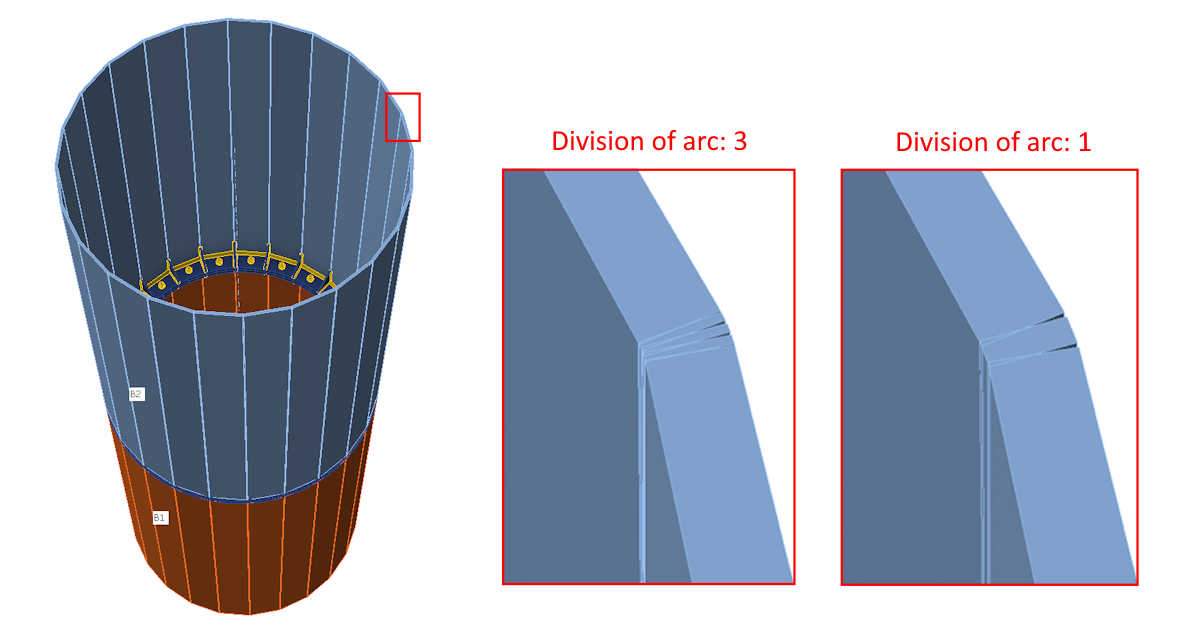

Ilyen esetekben a Projektbeállítások – Számítás – Modell menüpontban csökkentse a Téglalap keresztmetszetű üreges szelvény ívének felosztása értékét az alapértelmezett 3-ról alacsonyabb értékre (pl. 1-re). Ez a módosítás megváltoztatja a poligonális üreges szelvény ívszegmenseiben lévő véges héjelemek oldalarányát.

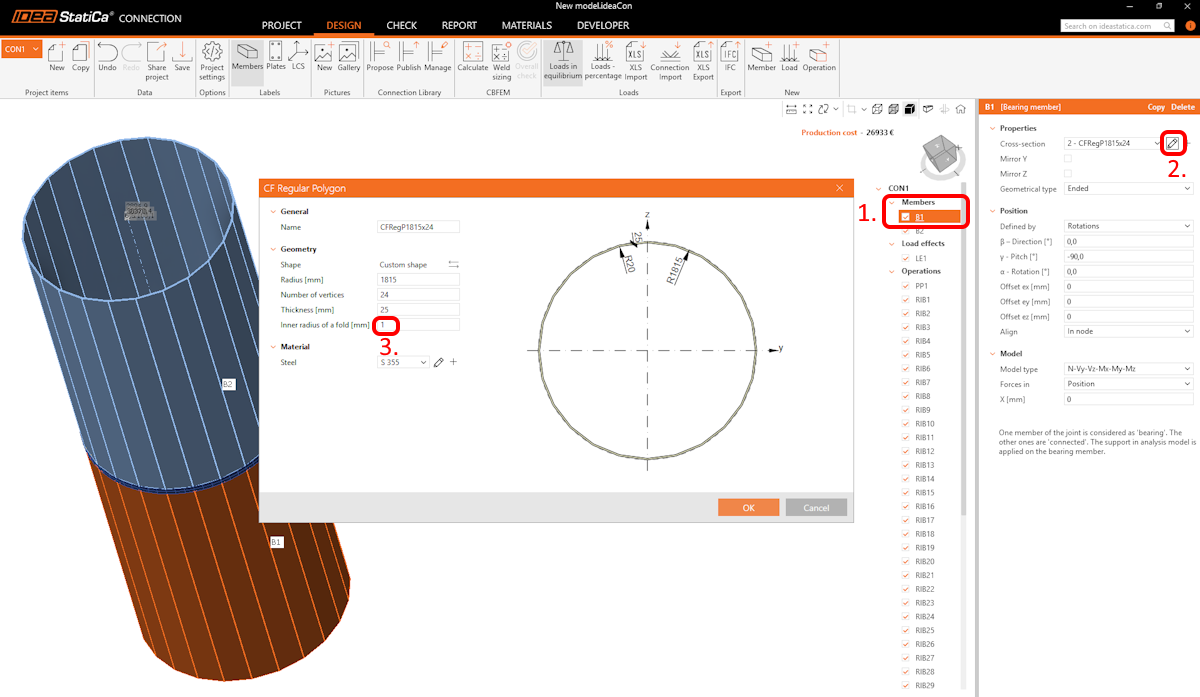

A poligonális üreges szelvény ívszegmenseiben lévő héj véges elemek generálásának megakadályozása érdekében a felhasználó alternatívaként csökkentheti a hajlítás belső sugarát 1 mm-re, amikor a körkörös üreges szelvényt poligonként definiálja (válassza ki a megfelelő szerkezeti elemet a Szerkezeti elemek fában, a Tulajdonságok ablakban szerkessze a Keresztmetszetet, és állítsa a Hajlítás belső sugara értékét 1 mm-re).
Az alakváltozás meghaladja az 1 m-t
Figyelmeztető üzenet jelenik meg az összesített eredményekben, ha nagy elmozdulások észlelhetők, még akkor is, ha az összes szabványellenőrzés formálisan megfelel. Ezek az alakváltozások általában a terhelt szerkezeti elemek láthatatlan részén, az úgynevezett Kondenzált szuperelemeken fordulnak elő.
Ilyen esetben fontos áttekinteni az alakváltozott modellt, és megvizsgálni a kapcsolati modell viselkedésének helyességét. Lépjen az Ellenőrzés fülre, kapcsolja be a Plasztikus alakváltozás megjelenítését, a Hálót és az Alakváltozott alakot, és használja a skálát a modell vizsgálatához a 3D nézetben.
Ezután esetleg módosítsa a modell beállításait, ellenőrizze a terheket az egyensúlyban, vagy módosítsa a tervezést.
Olvasson többet a következő blogokban is: Miért nem sikerült az ellenőrzésem? és IDEA StatiCa Connection modellek hibaelhárítása.
