Doorsnede- en staaftypen in de RCS applicatie

Concrete

RCS

EN (Eurocode)

Geometry

Reinforcement

Dit artikel is ook beschikbaar in:

Vertaald door AI vanuit het Engels

Dit artikel legt de mogelijkheden uit van de verschillende typen constructiedefinities in de RCS applicatie. U leert over de opties niet alleen voor 1D-staven maar ook voor 2D-staven. Na het lezen van het artikel weet u welke typen u moet kiezen voor het correct ontwerpen en de normtoetsing.

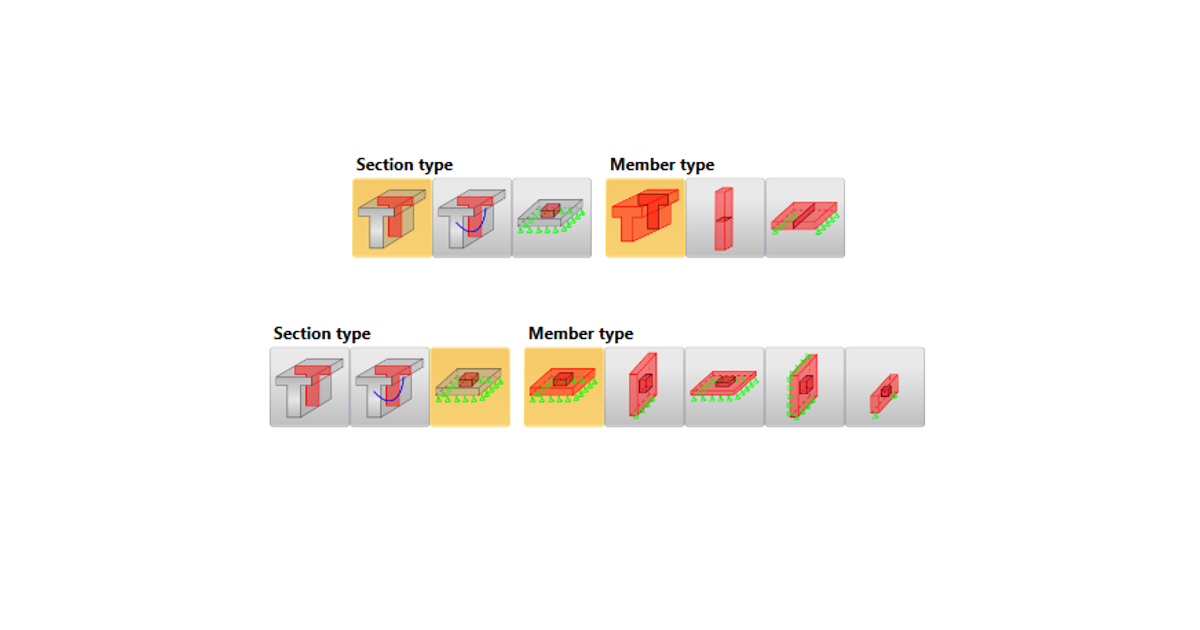

Doorsnede typen

Laten we beginnen met de doorsnede typen. Er zijn er in totaal 3.

1D gewapende doorsnede
1D gefaseerde/voorgespannen/samengestelde doorsnede
2D doorsneden

Voordat we elk type afzonderlijk nader bekijken, laten we eerst de algemene beschrijving van 1D- en 2D-doorsneden bekijken:

1D doorsneden

De dwarsdoorsnede kan worden gedefinieerd vanuit templates of als een algemene vorm. De wapening kan worden ingesteld met behulp van vooraf gedefinieerde templates of algemeen in de wapeningseditor. Belasting wordt afgehandeld door een volledige set inwendige krachten.

2D doorsneden

Een rechthoekig schaalelement met planaanzichtafmetingen van 1m x 1m wordt automatisch door de software gedefinieerd. U hoeft alleen de dikte van de plaat in te stellen en de wapening voor het boven- en onderoppervlak in algemene richtingen te definiëren. De gedefinieerde inwendige krachten worden herberekend naar de toetsingsrichtingen met behulp van de transformatieformule van Baumann.

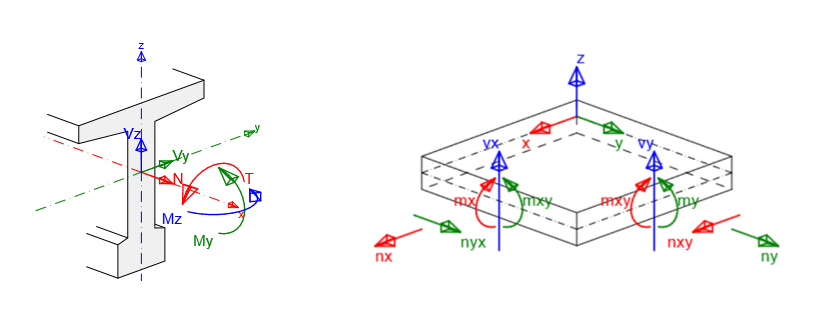

1D Doorsnede 2D Doorsnede

1D Staaf typen

Voor 1D-doorsneden kunnen 3 staaftypen worden ingesteld:

Ligger
Drukstaaf
Eénrichtingsplaat

De meeste toetsingen en functionaliteiten zijn hetzelfde voor alle staaftypen. In de volgende tekst leggen we de speciale functies uit die zijn geïmplementeerd voor de afzonderlijke staaftypen.

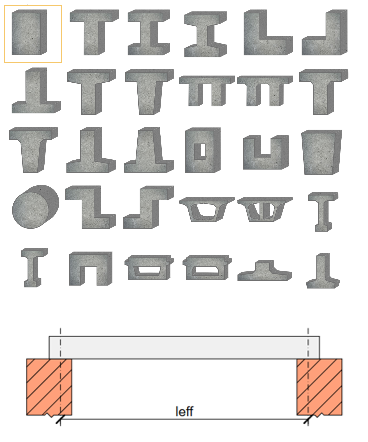

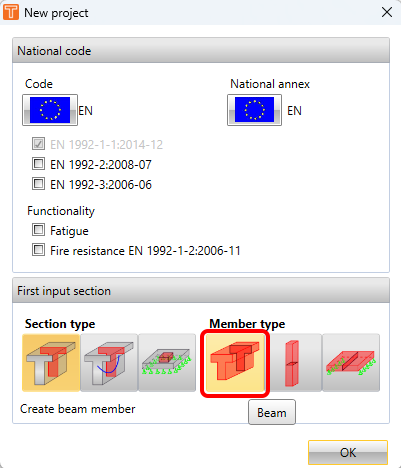

Ligger

Typische liggergeometrie-templates zijn beschikbaar voor dit type. En naast standaard UGT- en BGT-toetsingen kan de buigslankheid worden geëvalueerd.

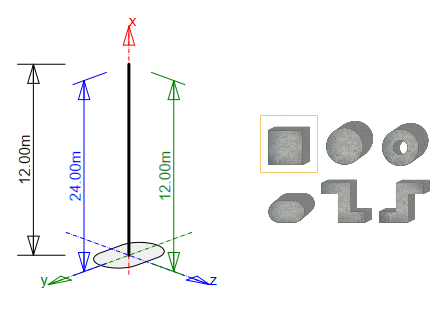

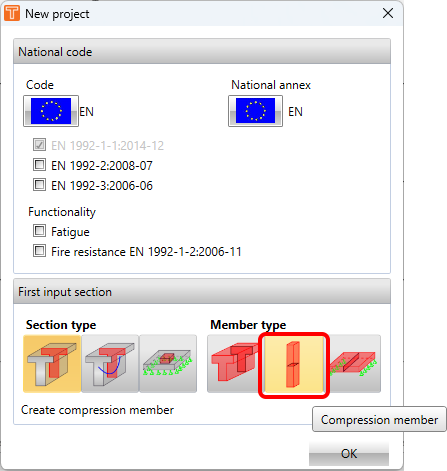

Drukstaaf

Dit type is bedoeld voor een slanke drukstaaf waarbij het tweede-orde effect significant is. Daarom zijn typische dwarsdoorsnede-templates voor kolommen beschikbaar. Twee analysemethoden volgens EN 1992-1-1 5.8 zijn geïmplementeerd - Nominale stijfheid en Nominale kromming.

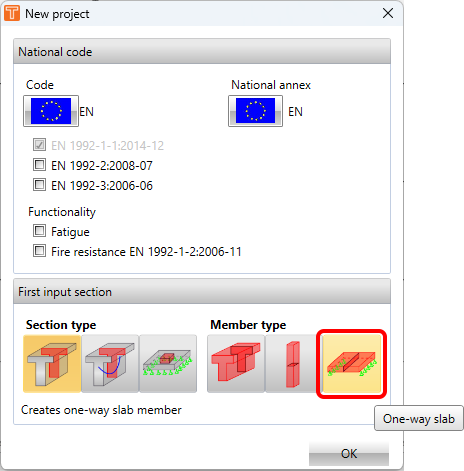

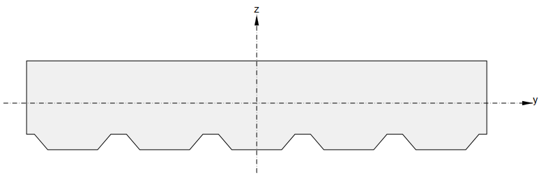

Eénrichtingsplaat

Het type is aangepast voor het ontwerpen van plaatdelen die slechts in één richting werken. Dezelfde regels, met uitzondering van de wapening-templates, als voor de 1D gewapende doorsnede zijn van toepassing.
