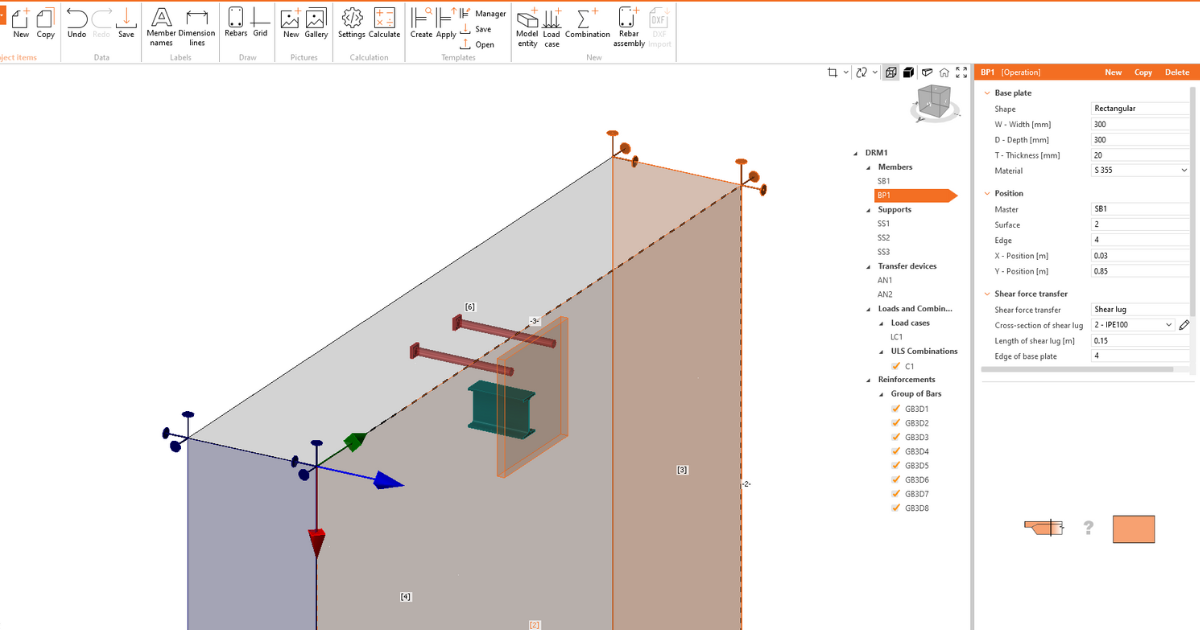

Trasferimento del taglio attraverso ancoraggi, ferro a taglio e attrito

Per una descrizione dettagliata di tutte le opzioni e dei relativi input, consultare il seguente articolo:

Dispositivi di trasferimento del carico

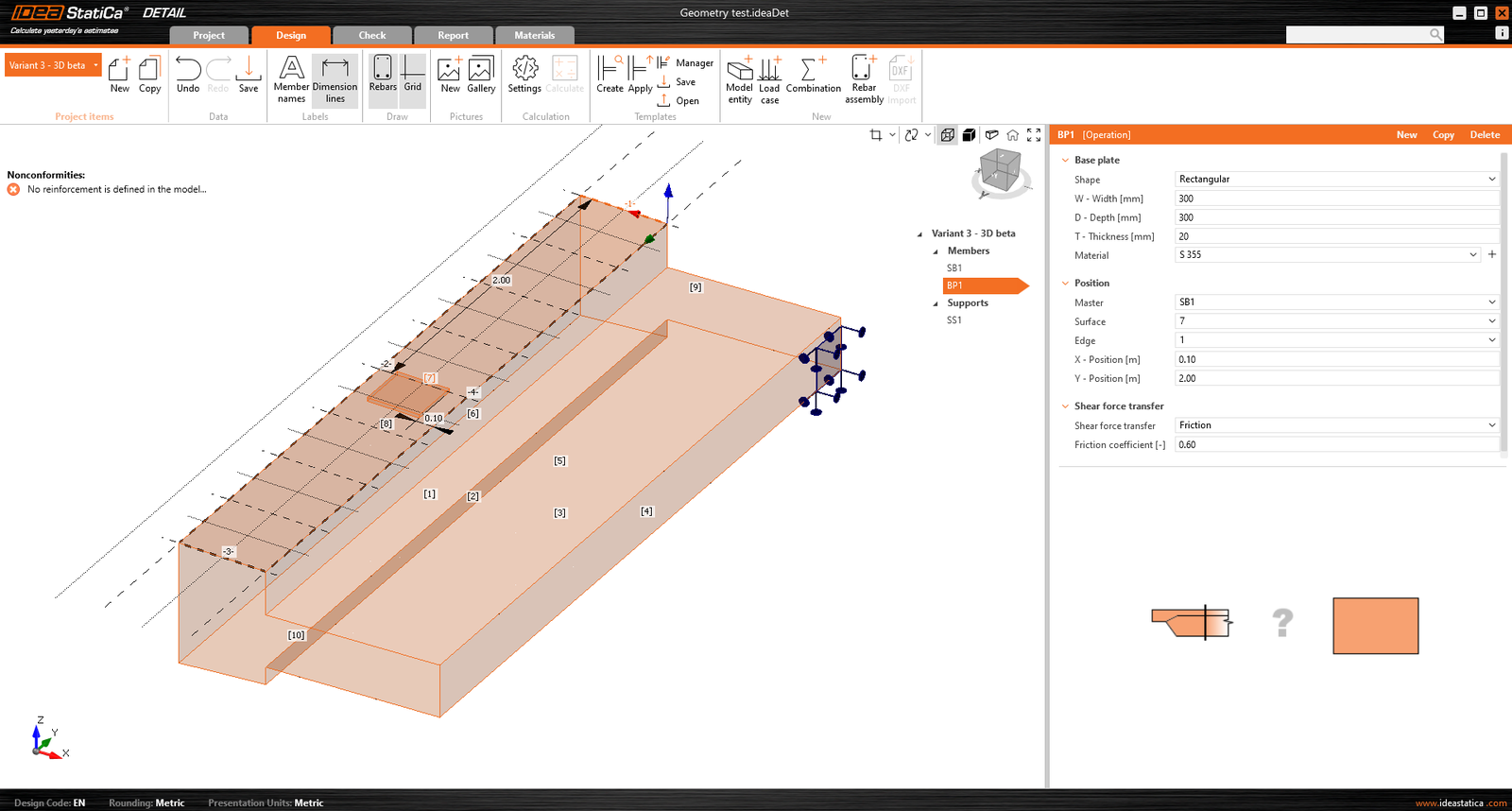

I dispositivi di trasferimento del carico comprendono due entità: la piastra di base e il singolo ancorante. Iniziamo con la piastra di base. Per specificare la posizione, è necessario selezionare una superficie e un bordo di riferimento. Questi definiscono l'origine delle coordinate da cui vengono misurate le distanze X e Y. Sono disponibili due opzioni per la definizione della forma: Rettangolare e Poligonale.

La piastra di base è collegata all'elemento in calcestruzzo tramite un contatto che trasferisce le tensioni di compressione e, se l'utente lo sceglie, può anche trasmettere le tensioni di taglio. Sono disponibili tre meccanismi di trasferimento del taglio selezionabili:

• per attrito
• tramite ancoraggi
• tramite chiavetta a taglio

Il software non consente di combinare questi meccanismi di trasferimento del taglio.

Per l'opzione per attrito, è necessario inserire il valore di progetto del coefficiente di attrito. Per l'opzione tramite chiavetta a taglio, è necessario inserire il profilo in acciaio, incluse la geometria e la posizione.

Tutte le possibili configurazioni delle piastre di base sono disponibili nell'articolo: Opzioni delle piastre di base.

La piastra di base può trasmettere un carico concentrato o un gruppo di forze. Per un carico concentrato, il modello può essere caricato con sei forze interne (Fx, Fy, Fz, Mx, My e Mz) in qualsiasi posizione sulla piastra di base. Per un gruppo di forze, gli utenti possono inserire in una tabella le posizioni, le intensità e le direzioni delle forze, consentendo un posizionamento generale sulla piastra di base. È importante sottolineare che la piastra di base è caricata puntualmente e non presenta alcun irrigidimento o elemento saldato sulla sua faccia superiore. Pertanto, per una corretta distribuzione del carico, è importante utilizzare una piastra di base relativamente rigida con uno spessore relativamente elevato. Un'altra opzione è utilizzare il troncone corto, che risolve il problema della rigidezza della piastra.

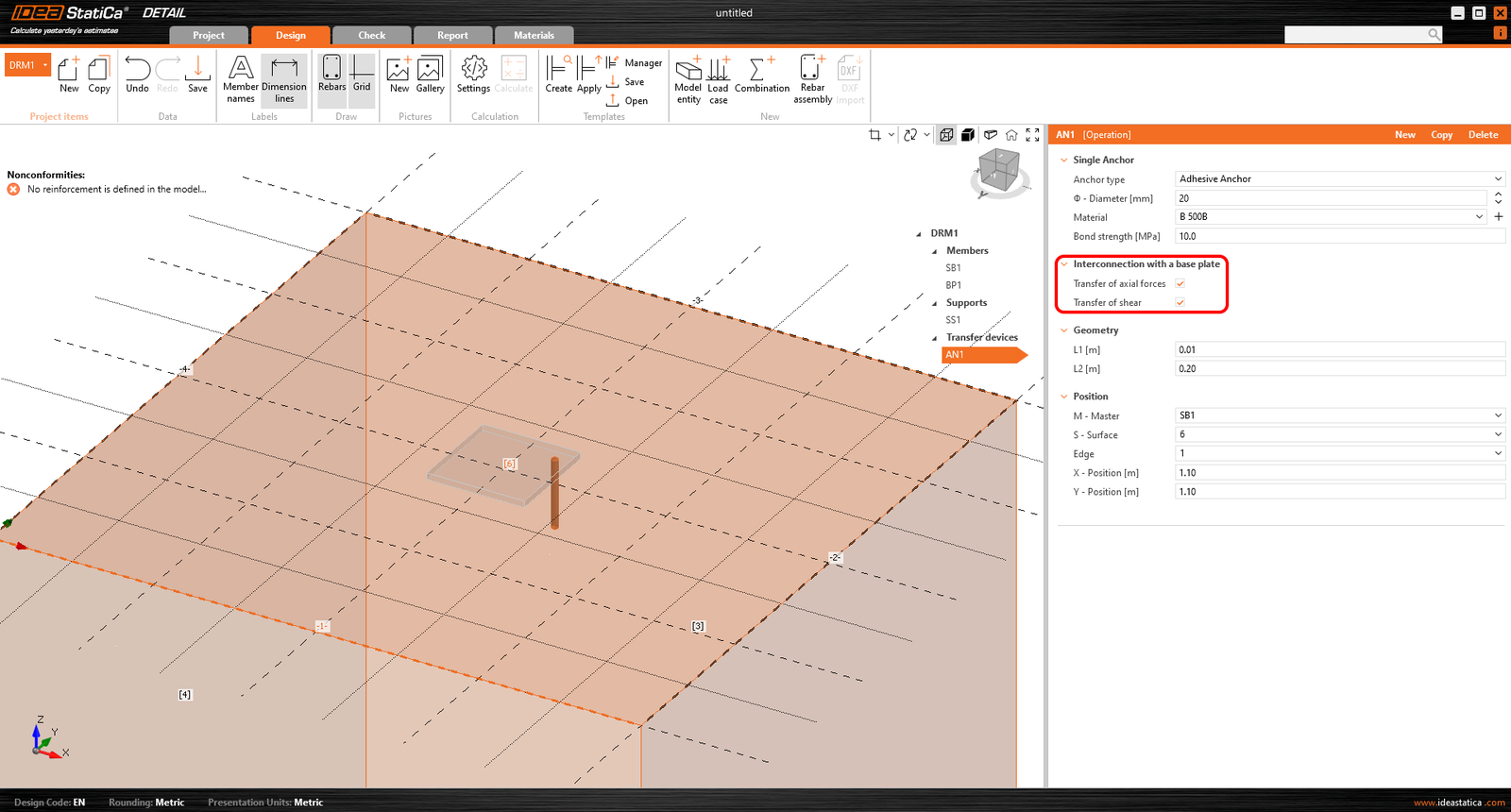

Un secondo dispositivo di trasferimento del carico, il singolo ancorante, può essere aggiunto e interconnesso con la piastra di base per creare, ad esempio, una piastra di base di un pilastro ancorata con quattro ancoraggi (vedere la figura seguente). È anche possibile modellare ancoraggi separati senza una piastra di base.

Ulteriori informazioni sull'interconnessione con la piastra di base sono disponibili nel Background teorico.

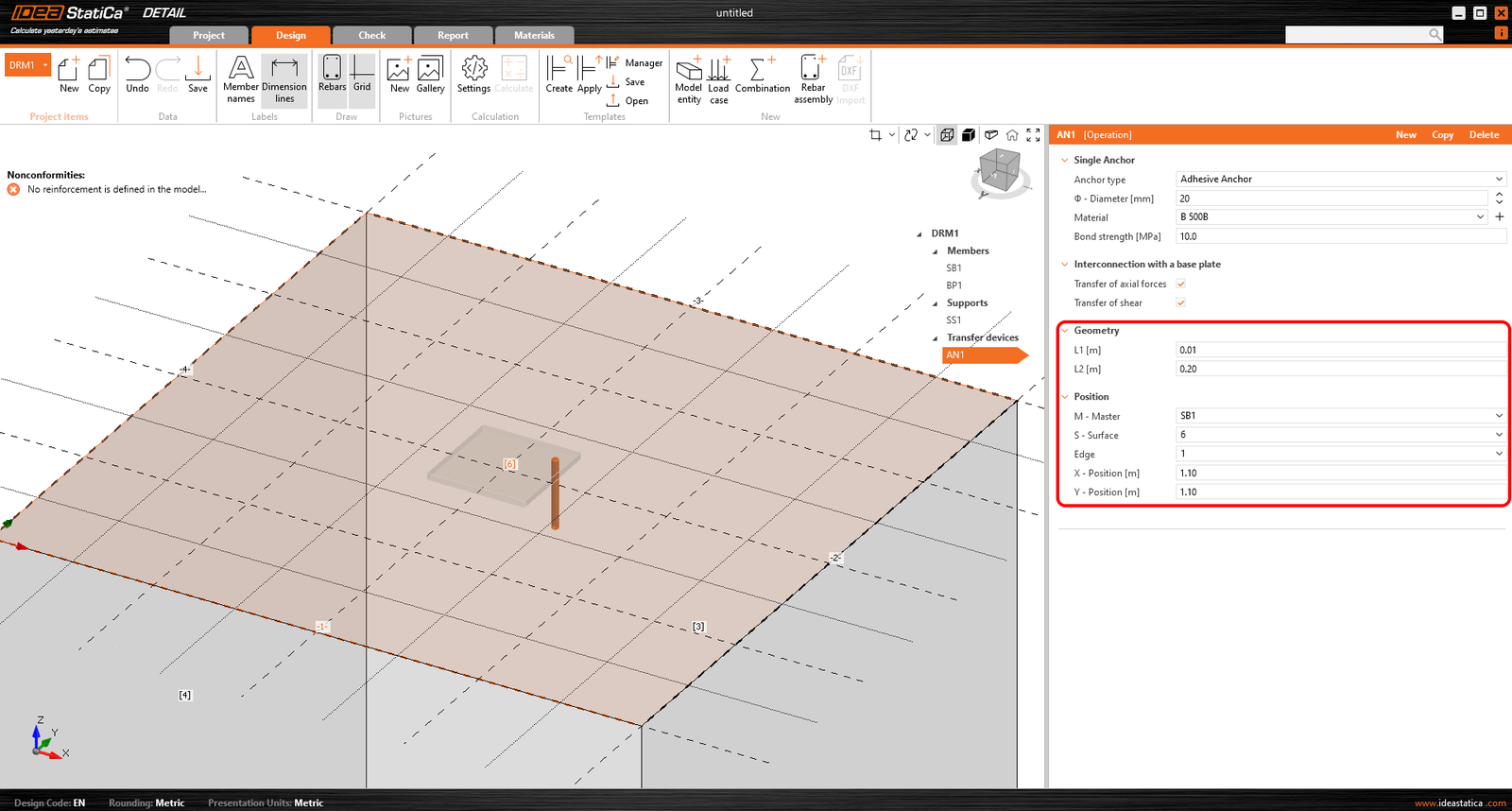

In termini di posizione e geometria, gli ancoraggi sono riferiti alla superficie e al bordo del blocco, inclusa la determinazione della posizione relativa come per la piastra di base. Naturalmente, è possibile specificare la lunghezza dell'ancorante nel calcestruzzo e la lunghezza al di sopra della superficie del calcestruzzo.

Gli ancoraggi sono implementati in due varianti:

• Gettato in opera
• Ancoraggi adesivi

Per l'armatura gettata in opera, la resistenza di aderenza è utilizzata secondo EN 1992-1-1 cap. 8.4.2. Inoltre, è possibile specificare il tipo di ancoraggio per questo tipo di ancorante come per l'armatura convenzionale.

Per gli ancoraggi adesivi, è possibile inserire direttamente la resistenza di aderenza, che l'utente può ricavare dalla scheda tecnica della malta adesiva applicata. Si noti che è necessario inserire il valore di progetto della resistenza di aderenza. Il seguente articolo aiuterà a trovare il valore.

Tutte le opzioni degli ancoraggi sono disponibili nell'articolo: Opzioni del singolo ancorante

Una descrizione dettagliata del comportamento dell'interconnessione tra l'ancorante e la piastra di base è riportata nel Background teorico.

Limitazioni note

Poiché Detail è solo uno strumento e non può sostituire il giudizio ingegneristico, è necessaria una comprensione sicura delle sue funzioni, dei suoi vantaggi e dei suoi limiti. Leggete le seguenti limitazioni, che devono essere prese in considerazione:

• In Detail, gli ancoraggi sono verificati solo per la resistenza a trazione. È necessario utilizzare Connection per le verifiche di taglio e interazione trazione taglio
• È possibile importare in Detail (da Connection) solo i modelli ancorati tramite la piastra di base e solo il contatto diretto

Per un elenco completo delle limitazioni con ulteriori spiegazioni, consultare l'articolo: Limitazioni note per 3D Detail

Rilasciato in IDEA StatiCa versione 24.1
