Centro di supportoTutorialCollegamento BIM AxisVM per l'analisi di instabilità degli elementi in acciaio (EN)
Collegamento BIM AxisVM per l'analisi di instabilità degli elementi in acciaio (EN)
Member designSteelTutorialsMemberCheckbot

Collegamento BIM AxisVM per l'analisi di instabilità degli elementi in acciaio (EN)

Questo articolo è disponibile anche in
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
Tradotto dall'inglese tramite IA

Questo tutorial mostra come attivare e utilizzare in modo efficiente il collegamento BIM tra AxisVM e IDEA StatiCa Member.

1 Come attivare il link

  • Installare l'ultima versione di IDEA StatiCa, disponibile nella sezione Download
  • Assicurarsi di utilizzare una versione supportata di AxisVM – le informazioni sugli aggiornamenti sono pubblicate nella sezione BIM

Dopo aver installato entrambi i programmi, avviare IDEA StatiCa e selezionare la voce  BIM links .

Prima che si apra la finestra Activate your Bim Link, viene visualizzata una notifica "Esegui come amministratore". Confermare con il pulsante Sì.

 Selezionare la versione di AxisVM e fare clic sul pulsante Installa. Il processo di integrazione ha inizio.

Avviare AxisVM. Nel menu risulta ora installato il plugin per IDEA StatiCa Checkbot.

2 Come utilizzare il link

Aprire il progetto allegato in AxisVM, eseguire prima l'analisi lineare e poi anche l'analisi non lineare.

Al termine, andare alla voce di menu Plugin e scegliere IDEA StatiCa Checkbot.

Si apre una finestra guidata: fare clic su Crea progetto.

In AxisVM, selezionare l'elemento da trasferire a IDEA StatiCa Connection e fare clic su Member.

Poiché l'intero elemento è costituito da due travi separate, unire le travi M3 e M16.

3 Collegamenti - Disposizione e creazione dei gruppi

Poiché lungo la trave sono stati creati diversi giunti simili, IDEA StatiCa li ha già raggruppati in diverse disposizioni (Arrangement).  Per progettarli in un unico passaggio, è necessario raggrupparli. Selezionarli come mostrato nelle immagini seguenti, quindi fare clic con il pulsante destro del mouse e scegliere Crea gruppo.

4 Progettazione

Per ottenere l'analisi dell'elemento, è necessario prima progettare tutti i giunti lungo l'elemento. I nodi intermedi, per i quali non sono necessarie operazioni, possono essere omessi.

Iniziamo con il Nodo C2 facendo clic su Apri.

Viene visualizzata la finestra con il giunto ed è possibile aggiungere la prima operazione, Taglio.

L'operazione successiva è la Piastra d'estremità. Inserire i dati come mostrato nella figura seguente.

L'elemento M4 può essere collegato mediante l'operazione Piastra d'anima.

L'ultima operazione su questo giunto consiste nell'aggiungere l'operazione Irrigidimenti.

Ora fare clic su Salva e chiudere la finestra.

La stessa procedura deve essere eseguita per i nodi C6 e C8. Selezionare il collegamento di riferimento C6 (sottolineato nell'albero) che governa la progettazione del gruppo, quindi aprirlo.

Applicare l'operazione Piastra d'anima con le seguenti impostazioni:

L'operazione successiva sarà il Taglio dell'elemento M5.

Ora fare clic su Salva e chiudere la finestra.

Ecco la progettazione dell'ultimo nodo, C4.

Nella barra multifunzione superiore,  fare clic su +Operazione e aggiungere una nuova operazione, Taglio.

Modificare la tabella come mostrato nella figura seguente.

Ora è possibile aggiungere un'altra operazione facendo clic con il pulsante destro del mouse su Operazione e scegliendo la nuova operazione Piastra d'estremità.  Modificare le dimensioni e le saldature come mostrato nella figura seguente.

L'operazione successiva sarà l'Irrigidimento.  È possibile modificare le dimensioni come mostrato nella figura seguente.

Ora è necessario collegare l'elemento M9 mediante l'operazione Piastra d'anima.

L'ultima operazione da applicare è la Piastra di nodo per collegare la diagonale.

Fare clic su Salva e chiudere il file.

Prima di avviarel'applicazione Member, è possibile verificare tutti i giunti progettati. Fare clic con il pulsante destro del mouse su Connection e selezionare Calcola tutto. Tutti i giunti precedentemente progettati vengono calcolati e contrassegnati con un segno verde.

Ora è possibile selezionare il Member e fare clic su Apri; viene visualizzata una finestra di avviso.

Poiché i nodi intermedi non devono essere progettati, fare clic su Apri comunque; viene visualizzato il modulo Member.

5 Analisi

Una volta completata la progettazione di tutti i giunti, avviare l'analisi lineare facendo clic su MNA e Calcola nella scheda Verifica.

I risultati appaiono come mostrato nella figura:

 L'analisi successiva è l'analisi di instabilità lineare (Linear Buckling Analysis): è sufficiente fare clic su LBA e Calcola.

Come si può vedere, il risultato di questa analisi è inferiore a 15, pertanto è necessario proseguire con l'analisi geometricamente e materialmente non lineare. Per approfondire, consultare l'articolo sulle imperfezioni o il Background teorico.

Secondo l'articolo Come inserire le imperfezioni in Member, impostiamo l'ampiezza della 1ª forma a 28,2 mm (7050 / 250) ed eseguiamo l'analisi GMNIA.

 Come si può vedere, la verifica per questo elemento è soddisfatta.

6 Report

Infine, passare alla scheda Report. IDEA StatiCa offre un report completamente personalizzabile, che può essere stampato o salvato in un formato modificabile.

Vuoi migliorare le tue competenze? Visita il nostro Campus

Scopri come utilizzare IDEA StatiCa in modo efficace con i nostri corsi di e-learning da seguire secondo i tuoi tempi

Inizia a imparare
Lunghezza dell'elemento
  • Acciaio
  • Connection
  • Viewer
  • AISC (USA)
  • Geometry
  • Cross-sections
  • Manufacturing operations
  • EN (Eurocode)
  • +8
  • Acciaio
  • Connection
  • Viewer
  • AISC (USA)
  • Geometry
  • Cross-sections
  • Manufacturing operations
  • EN (Eurocode)

Knowledge base

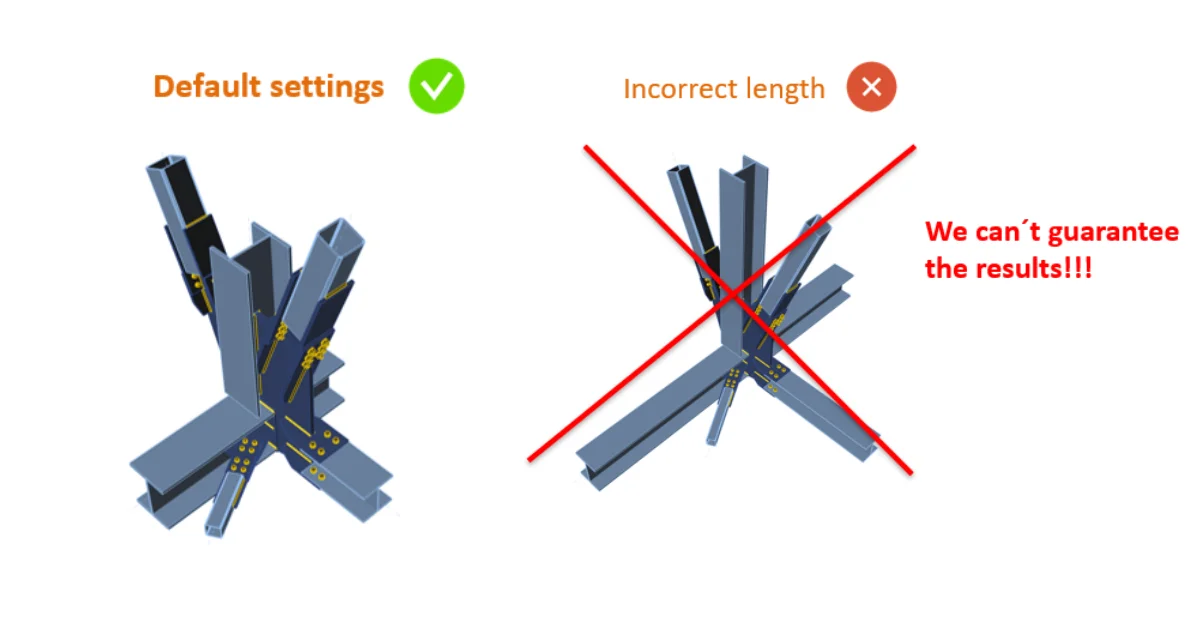

Lunghezza dell'elemento
