Inserimento corretto del momento flettente

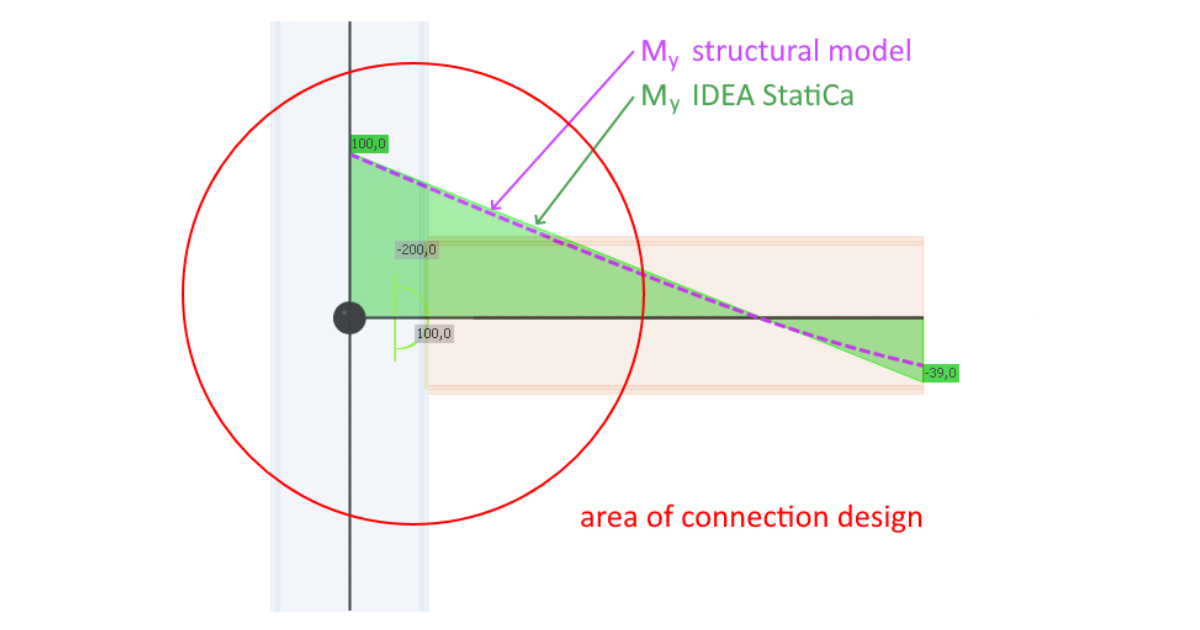

I momenti flettenti lungo le membrature in IDEA StatiCa Connection sono semplificati come lineari, a partire dal valore del momento immesso nella scheda degli effetti del carico e si sviluppano come una funzione lineare della forza di taglio immessa verso l'estremità libera della membratura.

Nella scheda degli effetti di carico si inseriscono le forze interne nodali, ottenute dai risultati dell'analisi strutturale della struttura progettata.

IDEA StatiCa Connection è progettato per default per analizzare e verificare dal punto di vista del codice i modelli di giunzione costituiti da un nodo strutturale. Per evitare errori, mantenete i modelli di connessione semplici ed evitate di creare modelli complessi di grandi dimensioni composti da più nodi strutturali.

Inoltre, assicurati di inserire correttamente tutte le forze interne e che i carichi siano in equilibrio, poiché questo è un requisito indispensabile per la legge della statica quando si trattano i nodi strutturali.
