Cómo configurar correctamente el brazo de palanca

Primero, veamos cómo el Eurocódigo define el brazo de palanca:

Los casos

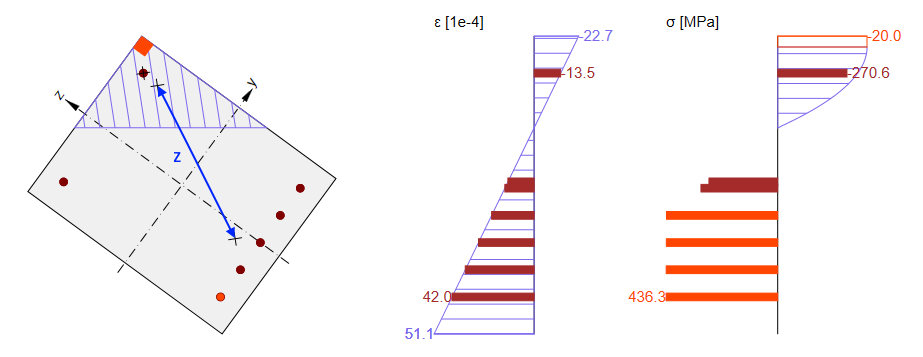

1) La dirección del momento flector biaxial y el cortante difieren en menos de 20°

Este es el caso más común en el que la dirección del momento flector biaxial (gradiente en el plano de la plana de deformaciones) y la fuerza cortante resultante son iguales o casi iguales. Los valores de z y d se calculan automáticamente como se muestra en la figura.

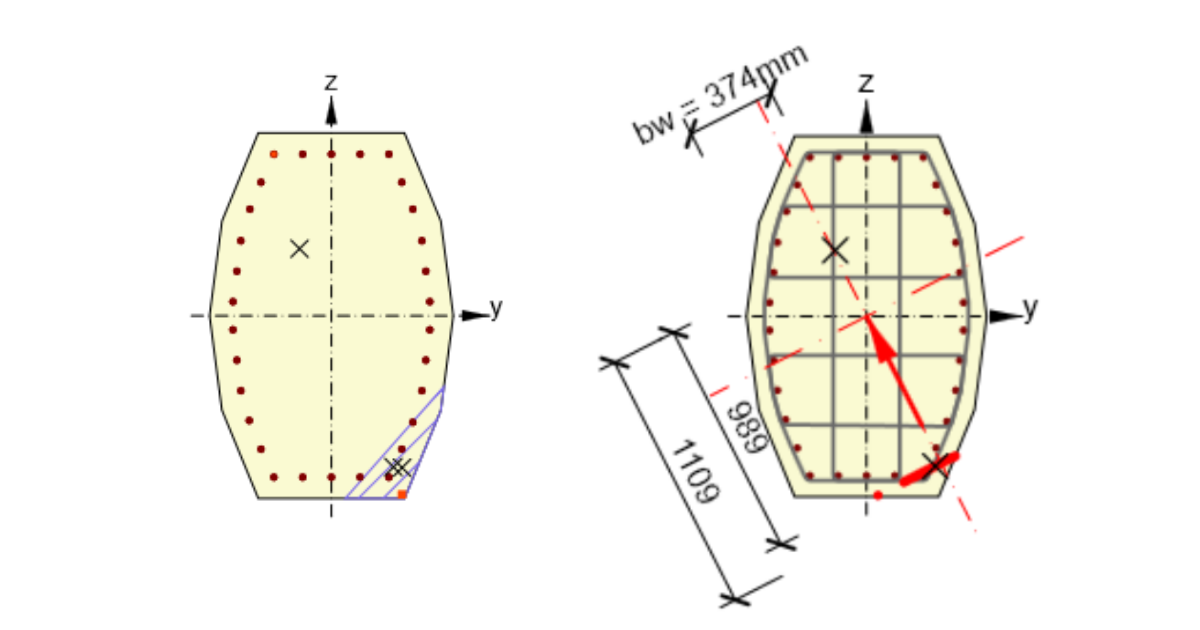

2) La dirección del momento flector biaxial y el cortante difieren en más de 20°

El brazo de palanca z se define de la misma manera. Pero para este caso, el valor de z es menor. Y podría afectar negativamente a la resistencia a cortante calculada posteriormente.

En este caso, el valor de z debe tenerse en cuenta desde la dirección del cortante. Por lo tanto, para nuestra sección transversal, debería ser casi el mismo que en el caso anterior. Puede leer más en Cortante en el capítulo Brazo de palanca de fuerzas internas. Por eso aparece el mensaje de no conformidad.

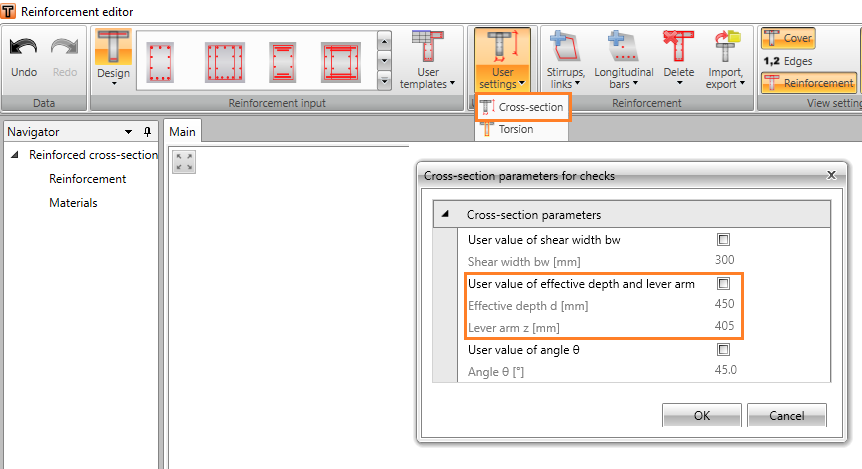

En este caso, recomendamos utilizar el valor definido por el usuario de z. Este valor puede establecerse, por ejemplo, como la distancia entre las capas principales de barras de armadura (capa comprimida y capa traccionada) en el editor de armadura -> Configuración de usuario -> Sección transversal.

3) Sección transversal totalmente sometida a compresión

No aparecen zonas a tracción en secciones transversales totalmente sometidas a compresión. Como no se puede encontrar la respuesta, el valor del brazo de palanca no puede determinarse a partir de ella y se utilizará el valor por defecto z = 0,9 d. Sin embargo, este valor está definido por la norma con la suposición de que no se introduce ninguna fuerza axial.

Conclusión

Compruebe siempre el valor del brazo de palanca z utilizado para la verificación del cortante. Como se ha podido ver, puede haber situaciones inusuales en las que el valor calculado automáticamente deba ajustarse manualmente.
