Díky tomu se parametry stávají použitelnou funkcí pro výkonné parametrické a automatizované modelování přípojů.
UX
Karta Developer obsahuje z hlediska UX řadu významných funkcí.
- Parametry a vlastnosti modelu jsou nyní rozděleny do karet v bočním panelu. Přitom Parametry jsou umístěny jako „primární“ prvek této funkcionality.
- Parametry lze propojit s vlastnostmi modelu přímo z této karty pomocí tlačítka pro přidání propojení s vlastností modelu.
- Byl přidán sloupec Výstupní hodnota, aby uživatel viděl vypočtený výsledek v reálném čase.
- K dispozici je vlastní Validace parametrů, která umožňuje autorům šablon upozornit ostatní na omezení jejich parametrických návrhů.
- Uživatel může vybrat „typ“ validace a zvolit, zda uživatele upozornit, nebo zadání do modelu omezit.
- Pokud je validace nastavena a splněna (=true), zobrazí se ikona úspěchu.
- Pokud je validace nastavena a není splněna (=false), zobrazí se ikona varování nebo chyby.
- Pokud není validace nastavena, nezobrazí se žádná ikona.
- K dispozici je výběr jednotek, který uživatelům umožňuje zobrazit výstupní hodnotu v preferovaném typu jednotek (nastaveném v nastavení programu). Poznámka: všechny výpočty a vstupy výrazů musí být nadále zadávány v základních jednotkách SI.
- Dialog vlastností modelu funguje následujícím způsobem:

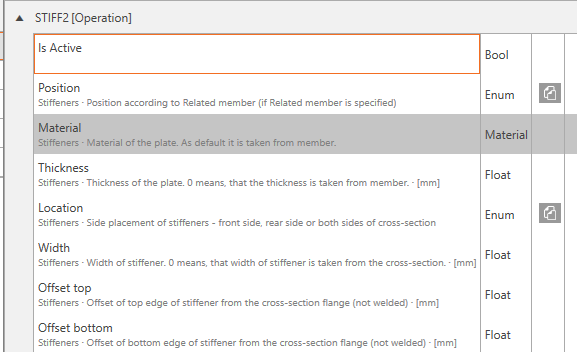

- Do vlastností modelu byl přidán sloupec Je aktivní, který uživateli ukazuje, zda je daná vlastnost viditelná v aktuálním uživatelském rozhraní programu.
- Parametr nyní lze upravit také u konkrétní přidané vlastnosti modelu.
Chytré funkce
Kromě základní funkcionality jsme do verze 26.1 přidali několik chytrých vylepšení, která usnadňují tvorbu parametrických šablon.

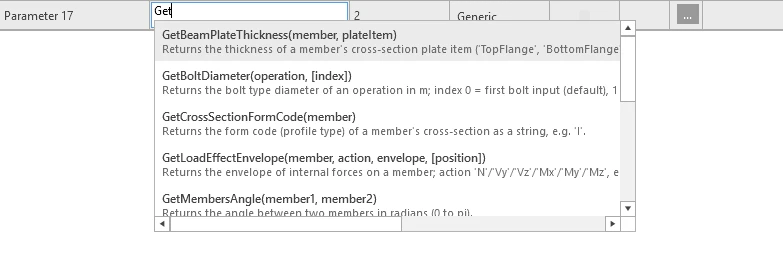

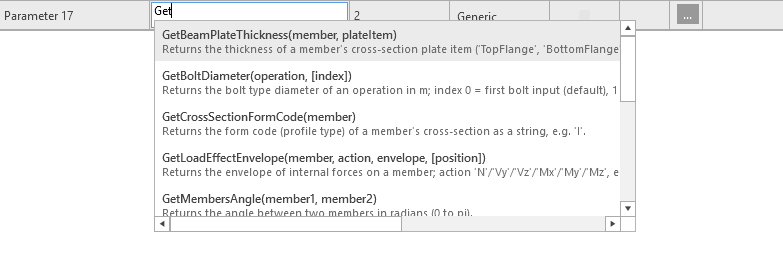

- Editor výrazů na kartě Developer: doplňování kódu a nápověda k signaturám během psaní.
- Dialog Přidat propojení s vlastností modelu : každá vlastnost zobrazuje tlumený kontextový podtitul; duplicitní položky jsou označeny pořadovými čísly.
- Typ hodnoty parametru Sestava šroubů : seznam + tlačítko „+“ (výběr MPRL) na kartě Návrh.

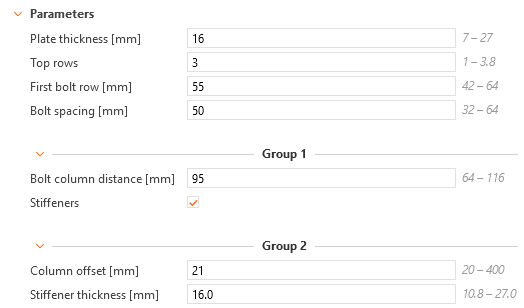

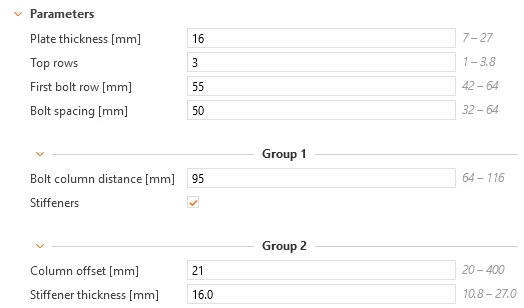

- Skupiny parametrů: vytvářejí se na kartě Developer (přidání, přejmenování, změna pořadí, odstranění) a na kartě Návrh se zobrazují jako pojmenované oddělovače, které lze sbalit; jsou transparentní pro vyhodnocení, REST API i pro šablony bez skupin.
Úvodní popis naleznete také v článku Nastavení parametrického návrhu pomocí karty Developer v Knihovně článků.
K dispozici ve verzích IDEA StatiCa Steel a IDEA StatiCa Complete.
